Описание
SD1151 представляет собой миниатюрный усилитель-распределитель 1x5 12G/6G/3G/HD/SD-SDI с восстановлением тактовой частоты. Формат входного сигнала SD/HD/3G-SDI определяется автоматически. Устройство обеспечивает компенсацию потерь в кабеле и восстановление сигнала, что позволяет увеличить длину кабеля SDI для SD сигнала: 400 м, HD: 200 м, 3G: 120 м. Кроме того, этот усилитель-распределитель обеспечивает совместимость всех входов и выходов с сигналами ASI.
Распределение сигнала 1x5

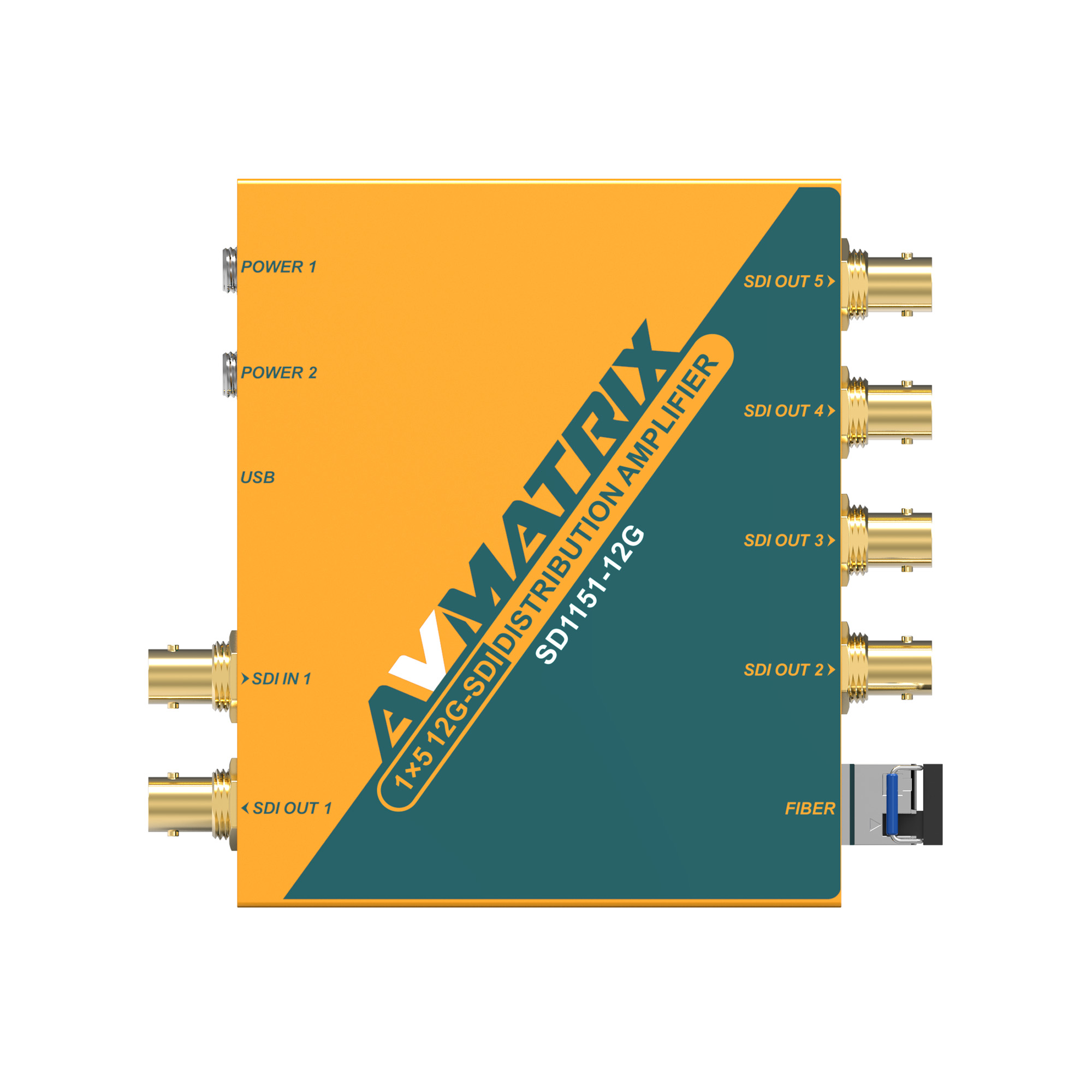

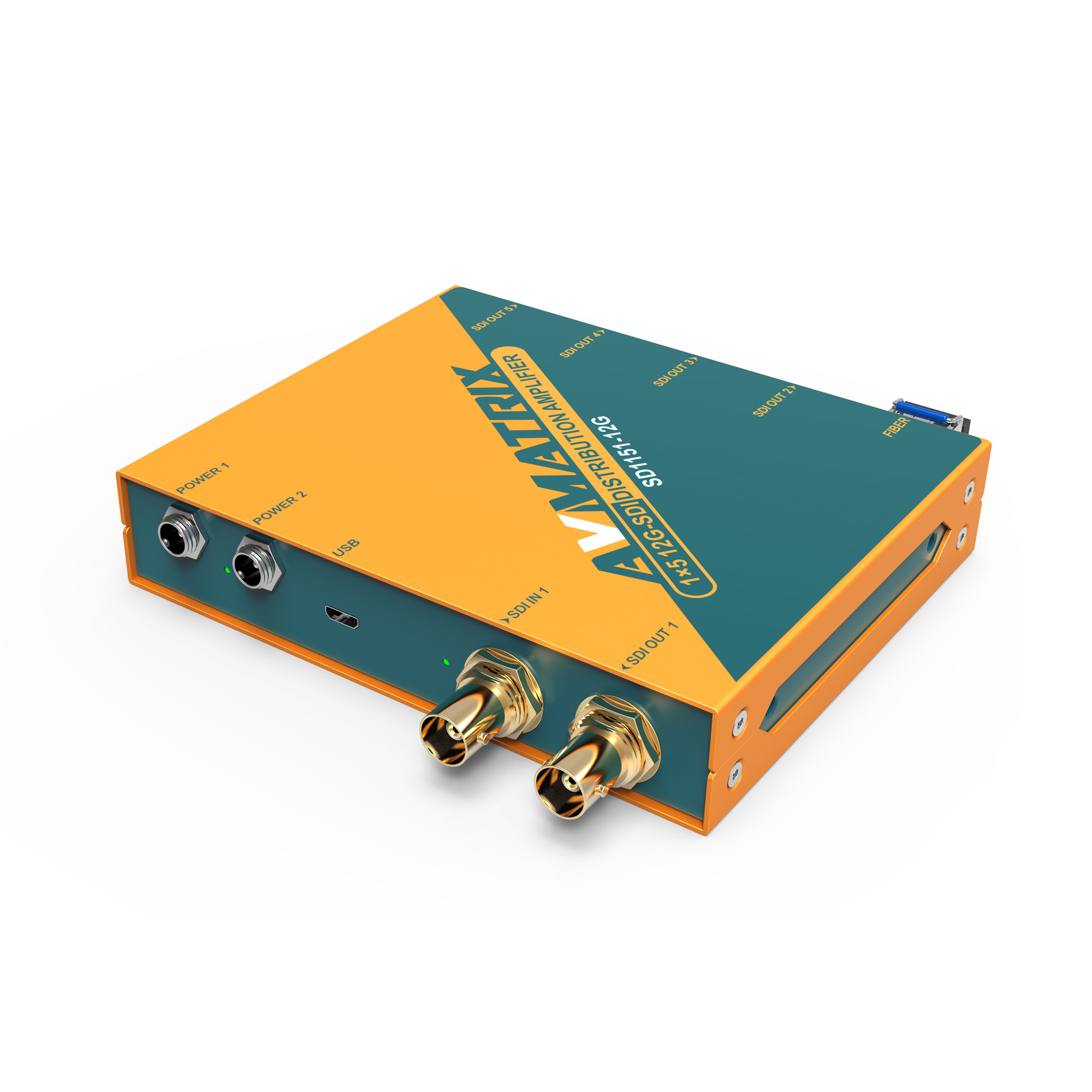

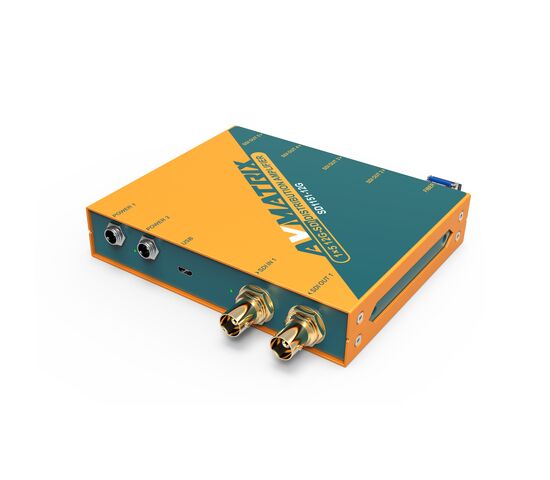

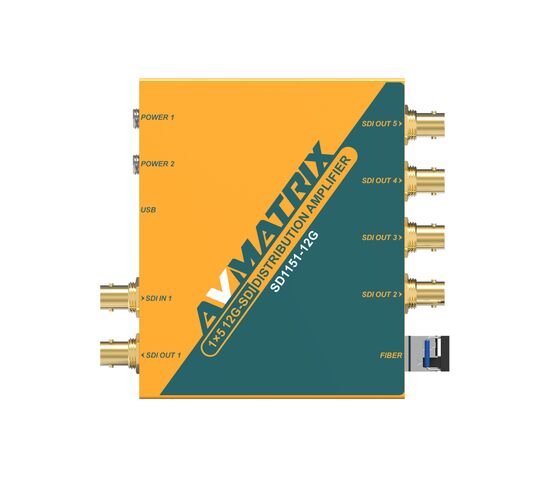

SD1151 - это компактный усилитель-распределитель с одним входом и с пятью выходами для SDI и многоскоростных SDI видеосигналов до 4К 60 Гц (12 Гбит/ с). Выходы поддерживают сигнал DVB-ASI
Компенсация потерь и восстановление сигнала SDI – до 400 метров
SD1151 включает встроенную компенсацию потерь сигнала на входе SDI и восстановление на выходах для максимальной эффектиности на расстояниях до 60 м для 12G и 400 м для HD-SDI.
Компактная конструкция и резервное питание
Использование высококачественных компонентов в сочетании с двумя источниками питания обеспечивает бесперебойную работу устройства даже при возникновении проблем с основным источником питания. А сверхкомпактный дизайн подходит для создания прямой трансляции или постпродакшна в вещательных апаратных, мобильных или телевизионных студиях.
Основные характеристики
- Высокоскоростная обработка сигналов 12G/6G/3G/HD/SD-SDI
- 5 буферизованных выходов с восстановлением сигнала

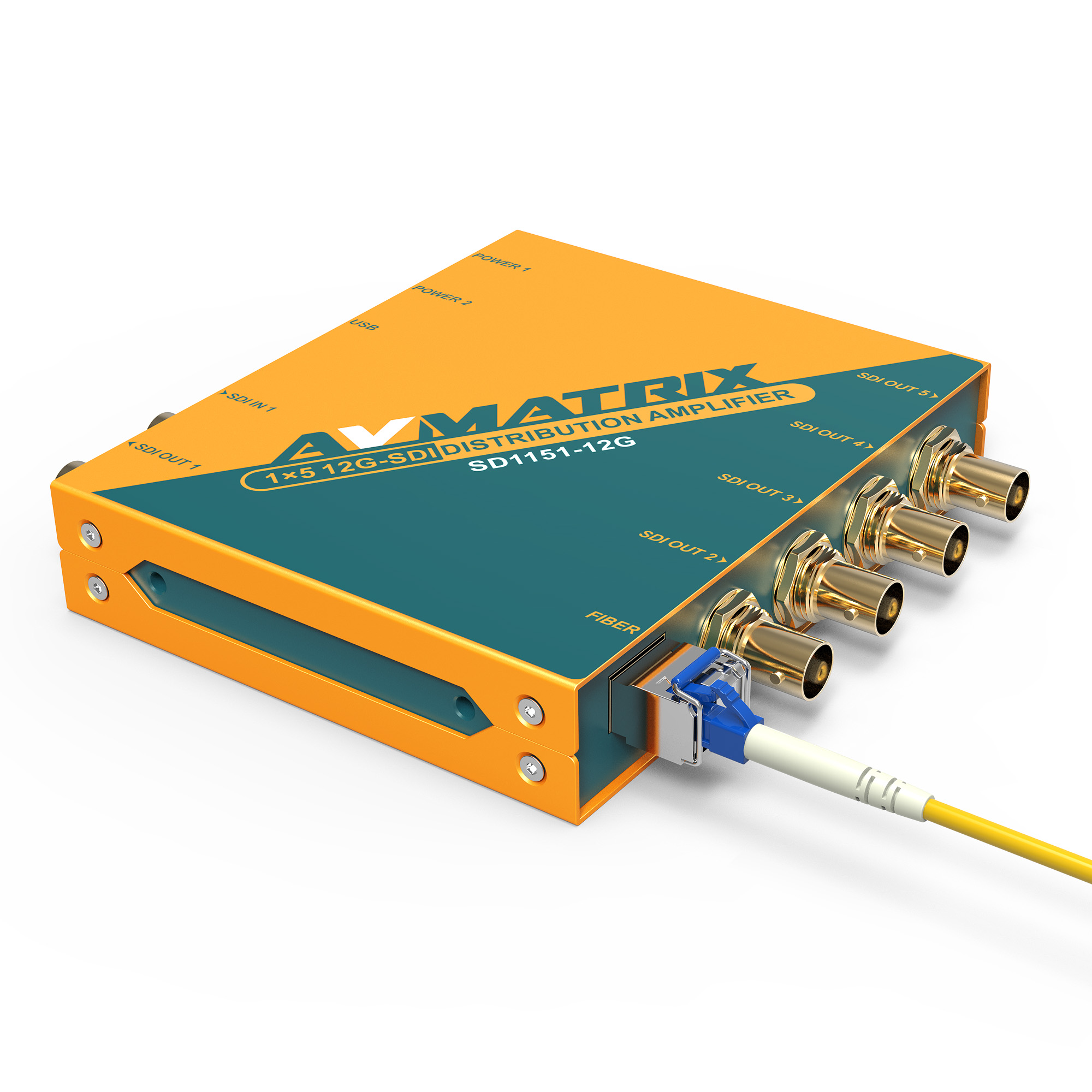

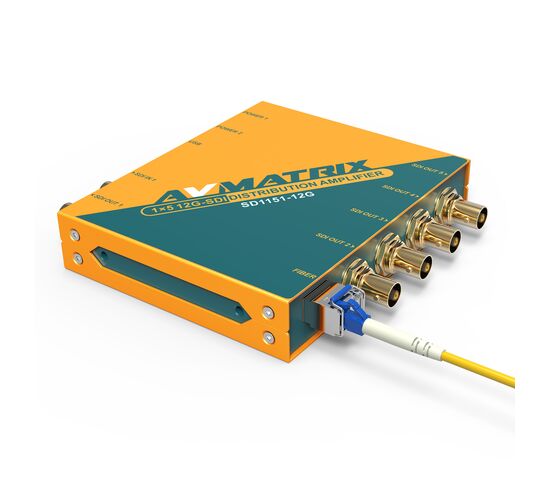

- 1-канальный выход SFP опционально
- Поддержка сигнала DVB-ASI
- Автоматическая компенсация потерь кабеля и восстановление сигнала
- Все вспомогательные данные передаются на все выходы
- Светодиодные индикаторы питания и наличия сигнала
- Резьбовой фиксирующий разъем питания
- Конструкция съемного кронштейна для настенного монтажа
Комплектация
- Усилитель-распределитель AVMATRIX SD1151 12G-SDI 1×5 с восстановлением тактовой частоты
- Монтажный кронштейн – 2
- Универсальный источник питания DC 12V
- Руководство по эксплуатации и гарантийный талон

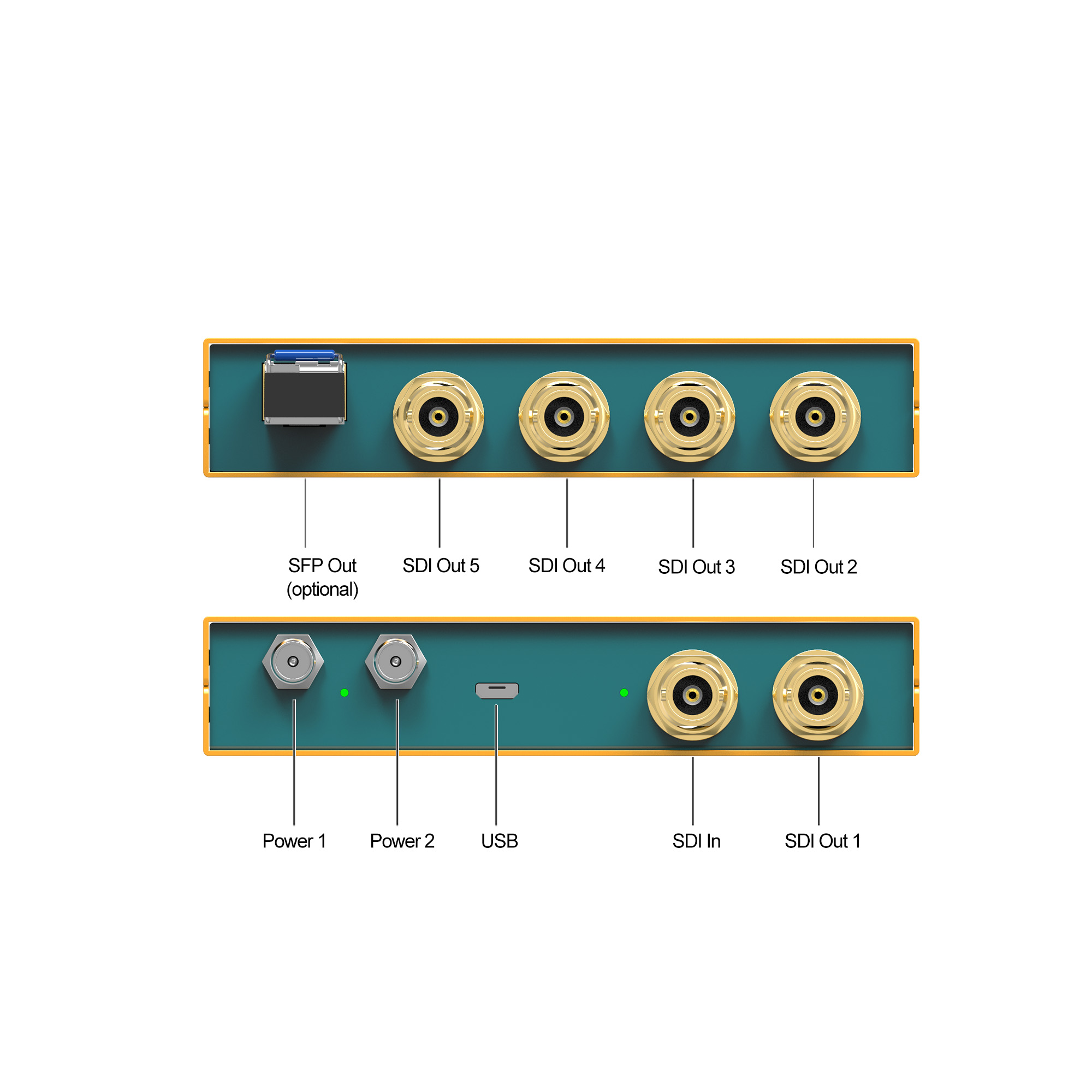

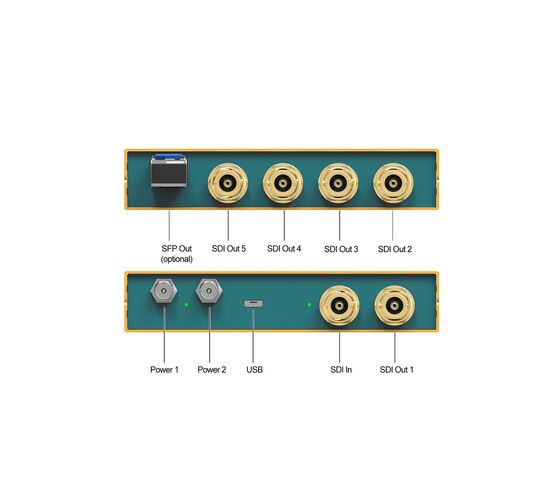

| Модель | AVMATRIX SD1151 12G-SDI 1×5 |
| Интерфейсы | |
| Вход | SD/HD/3G/6G/12G-SDI/DVB-ASI x 1 |
| Выход | SD/HD/3G/6G/12G-SDI/DVB-ASI x 1 SFP x 1 (опция) |
| Форматы | |
| Скорость передачи видео SDI | SD/HD/3G/6G/12G-SDI |
| Стандарты SDI | SMPTE ST-2081, SMPTE ST-2082 SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M-B, ITU-R BT.601, SMPTE 274M, SMPTE 425M |
| Стандарты ASI | DVB-ASI |
| SDI Цветовое пространство, точность цветопередачи | RGB 4:4:4 10 бит/12 бит YUV 4:2:2/4:4:4 10 бит/12 бит |
| Прочие параметры | |
| Разъем питания | Разъем питания с резьбой, Микро-USB |
| Напряжение питания | DC 5-17 В, USB 5 В |
| Мощность потребления | 2.4 Вт, 12В 0.2А |
| Рабочая температура | -20℃~ 60℃ |
| Температура хранения | -30℃~ 70℃ |
| Рабочая влажность | 0%~90% без конденсата |
| Размеры | 125,5х104 х24,5 мм |
| Вес | 500 г |
