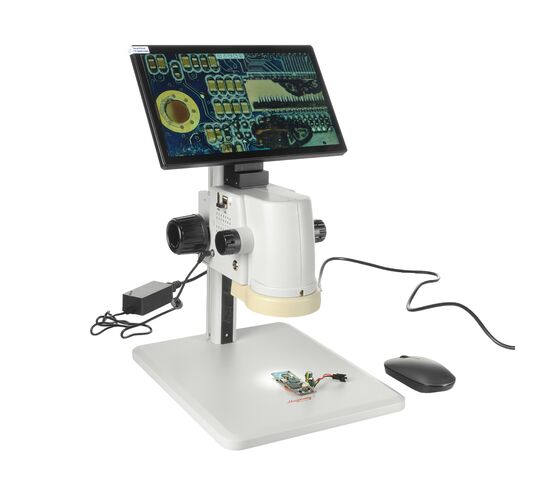

Промышленный микроскоп Микромед П

Области применения

Промышленный микроскоп Микромед П создан специально для работы в условиях производства.
Благодаря таким особенностям как большое рабочее расстояние и значительная глубина резкости при небольшом увеличении микроскоп применяется для монтажных операций при производстве электроники, для контроля качества печатных плат, интегральных схем, пластин, подложек, фотошаблонов и деталей приборов. Микроскоп находит широкое применение при ювелирных и мелких ремонтных работах.

Готов к работе

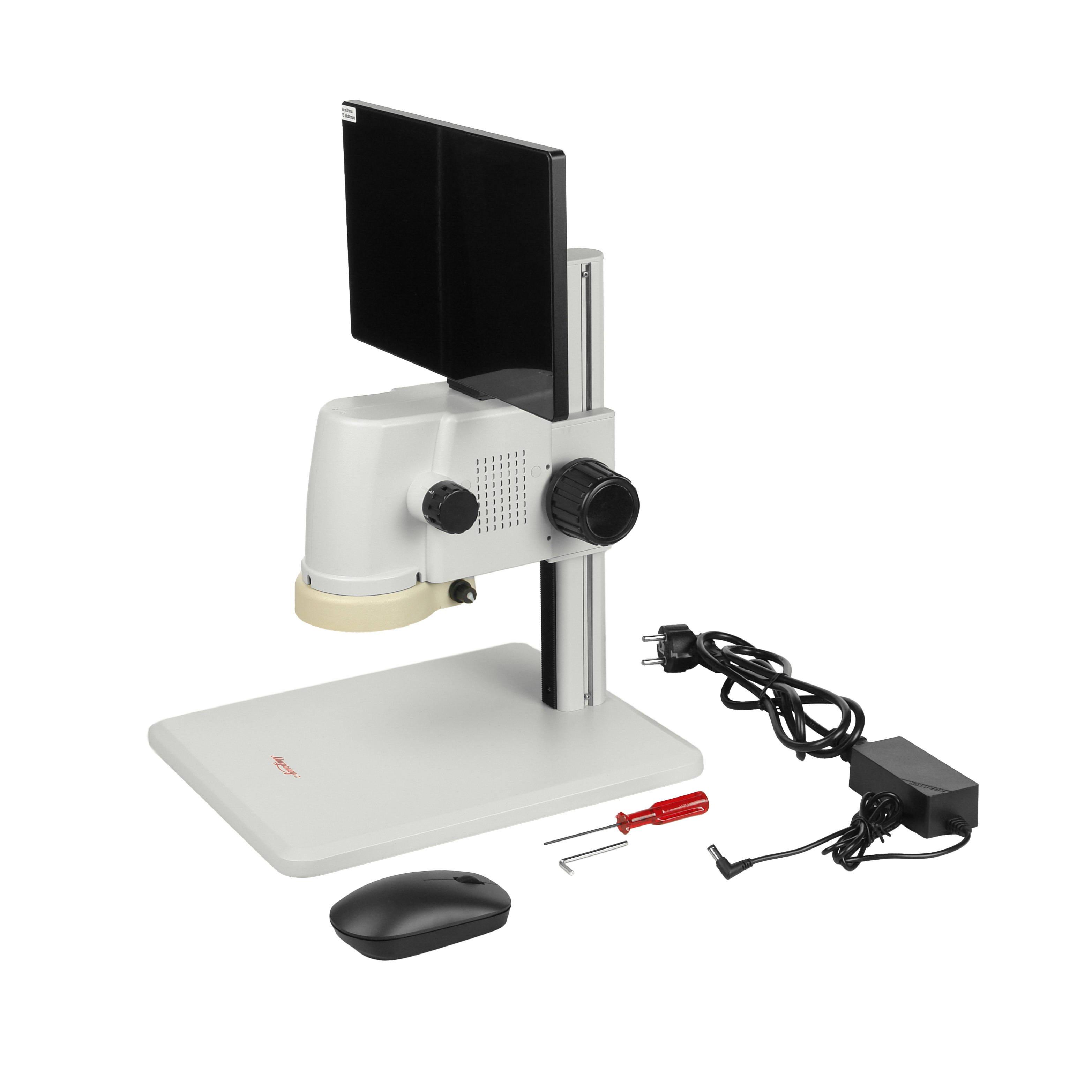

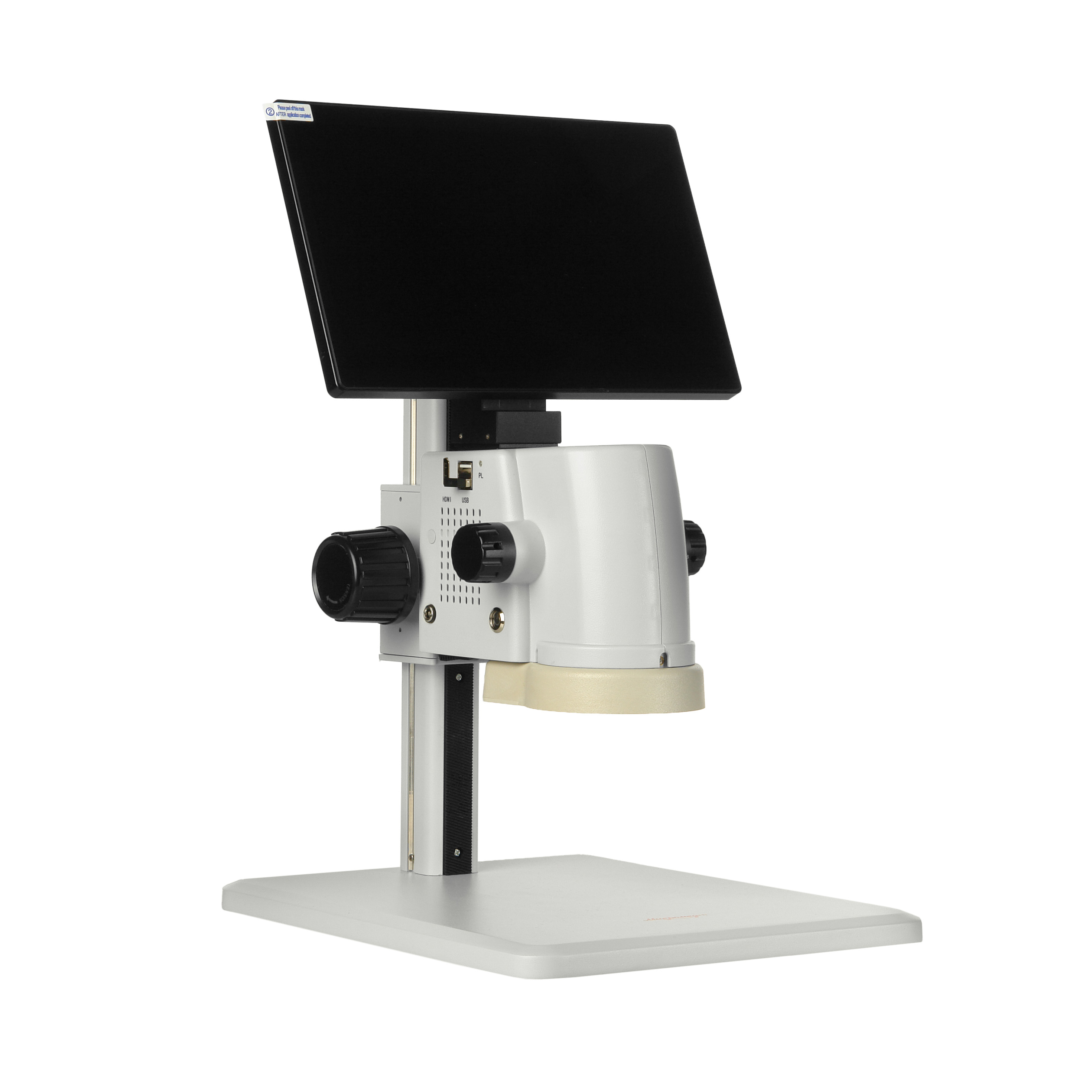

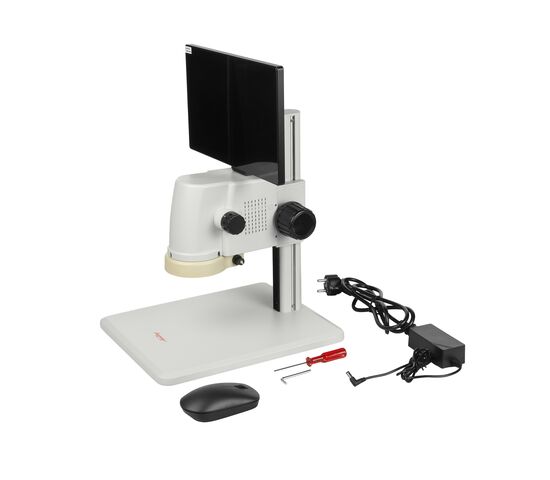

Конструктивно комплект микроскопа Микромед П состоит из самого микроскопа с LCD монитором и штатива с основанием. Все, что требуется сделать после приобретения, это открыть коробку, с помощью трех винтов соединить штатив с основанием, вставить микроскоп в направляющую

и можно начинать работу. Микроскоп поставляется с уже установленным программным обеспечением и не требует специальных настроек.

Устройство микроскопа

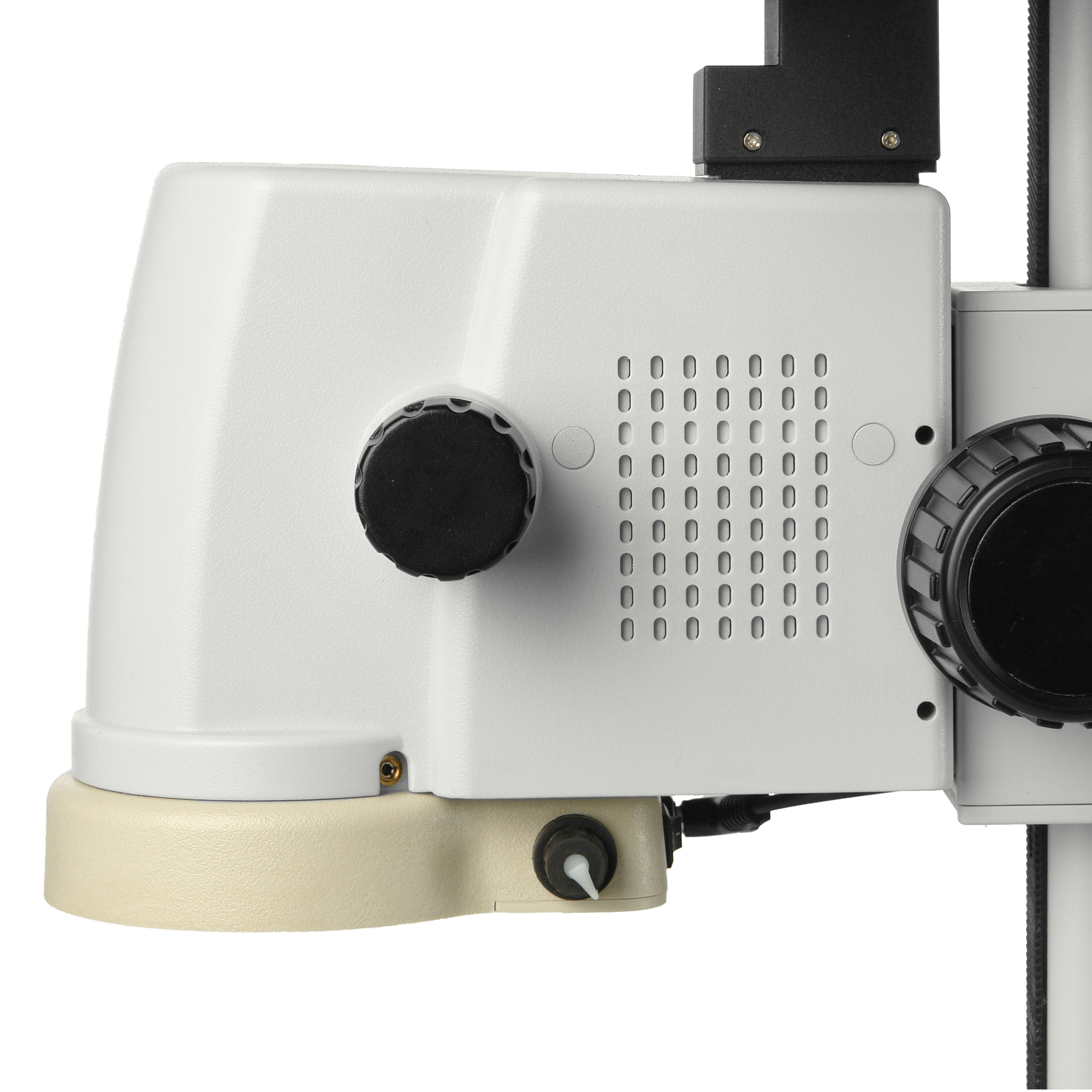

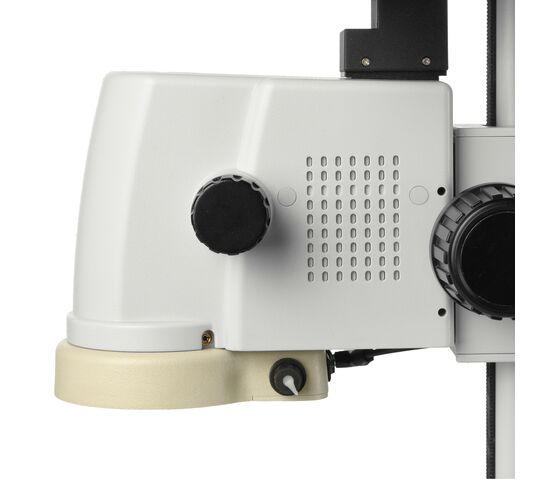

Оптическая головка микроскопа включает в себя объектив высокого разрешения с переменным увеличением от 0.7 до 4.5х. Необходимое увеличение устанавливается бесступенчато двумя рукоятками, выведенными на обе стороны головки. Для удобства пользователя рукоятки оснащены механизмом click-stop с положениями 0.7, 1.0, 1.5, 2.0, 3.0, 4.0 и 4.5.

Оптическая головка размещена на кронштейне с фокусировочным механизмом, позволяющим перемещать головку по штативу в пределах от 0 до 218 мм. Значительный диапазон перемещения позволяет располагать на основании микроскопа и исследовать очень крупные образцы, например детали и узлы механизмов.

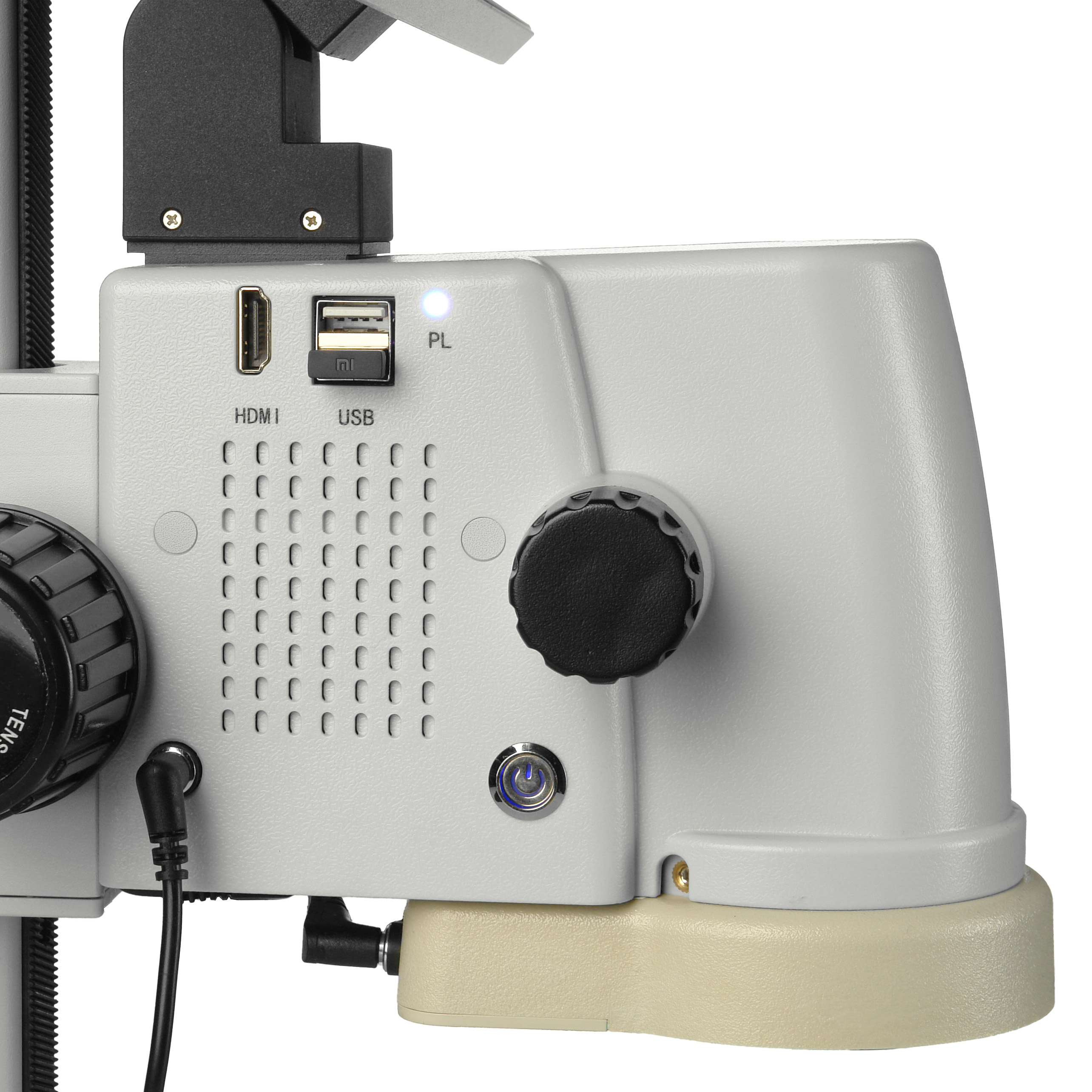

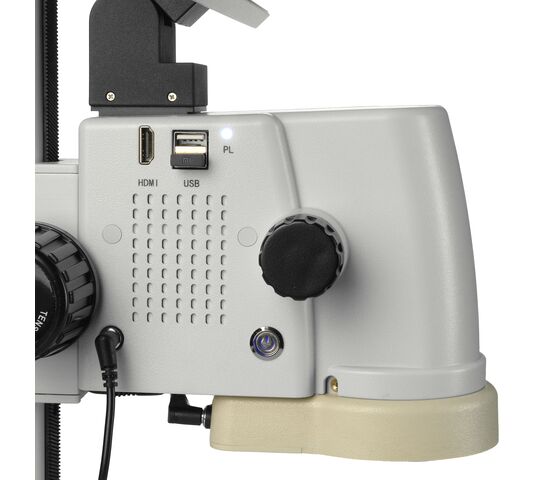

В оптическую головку микроскопа Микромед П интегрирован CMOS сенсор Sony с разрешением 5Мр формата 1/2.8 дюйма. В сочетании с исправленным объективом высокого разрешения это позволяет исследовать на мониторе и записывать резкие изображения с правильной цветопередачей и минимальными искажениями. Наблюдение может осуществляться как на собственном мониторе микроскопа, так данные могут быть переданы по кабелю HDMI на внешнее устройство для просмотра и записи. Без подключения к ПК результаты могут быть записаны непосредственно с микроскопа на карту micro CD.

Оптическая и цифровая часть микроскопа позволяет получать общее увеличение от 17х до 110х без потери информативности, просматривать изображения в реальном времени с разрешением 1920х1080 и частотой 45 к/с. В режиме записи поддерживается максимальное разрешение видео 1920х1080 с частотой 60 к/с, разрешение фото файлов до 5Мр.

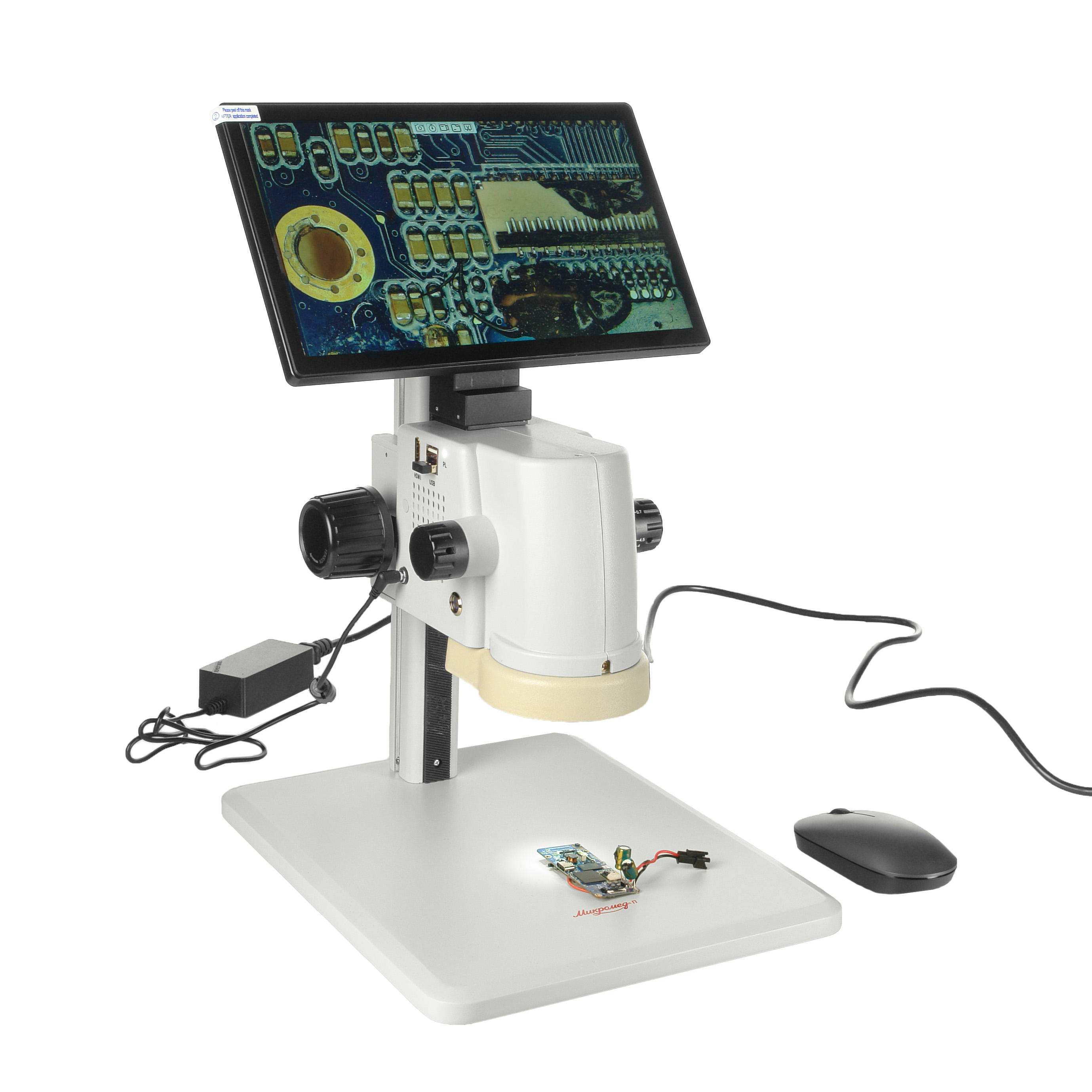

Жидкокристаллический IPS монитор микроскопа имеет формат 11.6” и разрешение 1920х1080 точек. Технология IPS обеспечивает высокую яркость и контрастность, малое время отклика и точное воспроизведение полноцветного изображения. Возможность наблюдать отчетливое изображение под большими углами без затемнения позволяет принимать участие в исследованиях нескольким исследователям и наблюдать изображения без чрезмерного напряжения глаз.

Программные возможности

Микроскоп поставляется с уже установленным ПО. Это дает возможность приступать к исследованиям и измерениям непосредственно после приобретения микроскопа.
ПО предоставляет возможности:

• Настраивать камеру по экспозиции, балансу белого, гамма-коррекции, яркости, насыщенности,
   контурной резкости, оттенку и многим другим параметрам.
• Проводить измерения с помощью инструментов - линия, параллельные линии, пунктир, угол,
   диаметр, радиус, окружность по 3-м точкам, расстояние от окружности до линии,
   концентрические окружности, двойная окружность, вертикальные линии, произвольная линия,
   многоугольник, дуга, точка и др.
• Выбирать измерительные сетки из 8 групп, настраивать цвета и линии.
• Калибровать устройство, отражать изображения по вертикали и горизонтали, делать снимки
   экрана, создавать таблицы и экспортировать данные.

Настройки выводятся на LCD монитор микроскопа, или на внешнее устройство - монитор или ПК.

Оптические возможности

Важными особенностями микроскопа Микромед П является постоянство его точной фокусировки и неизменное рабочее расстояние вне зависимости от установленного увеличения.

Рабочее расстояние и поле зрения микроскопа являются параметрами, которые можно изменять в зависимости от задач. Для этого по дополнительному заказу микроскоп Микромед П может быть укомплектован оптическими насадками 0.5х, 2.0х и устройством 3D, расширяющими возможности микроскопа.

Насадка 0.5 х увеличивает рабочее расстояние микроскопа до 165 мм, и уменьшает общую кратность до диапазона 8.5х - 55х. Поле зрения с этой насадкой увеличивается до
5.5 мм на максимальном увеличении до 35.8 мм на минимальном.

Насадка 2.0х, наоборот, уменьшает рабочее расстояние до 30 мм, но увеличивает диапазон общей кратности до 34х - 220х. Поле зрения с этой насадкой уменьшается до 1.37 мм на максимальном увеличении до 8.9 мм на минимальном.

Устройство 3D предназначено для создания трехмерного эффекта при изучении объекта.
Поворотная конструкция позволяет рассмотреть объект с разных сторон, невидимых при обычном двухмерном исследовании. Общая кратность микроскопа с этой насадкой уменьшится до диапазона 5.6х – 36х.  Размер поля зрения с этой насадкой также изменится – от 8.4 мм на максимальной увеличении до 54.6 мм на минимальном.

Полезным дополнением к микроскопу станет калибровочный слайд. Он пригодится для точной калибровки программы при измерении линейных величин и для вычисления увеличения микроскопа при ответственных исследованиях.

Беспроводное управление

Навигация по меню и все необходимые настройки осуществляются по сети Wi-Fi 2.4 гГц с помощью беспроводной мыши. В комплект микроскопа входит мышь и наноприемник USB.
Мышь снабжена датчиком c точностью позиционирования 1000 точек/дюйм, для ее питания применяется одна щелочная батарейка формата ААА (в комплект не входит). Приемник получает питание от интерфейса USB.

Бестеневой осветитель

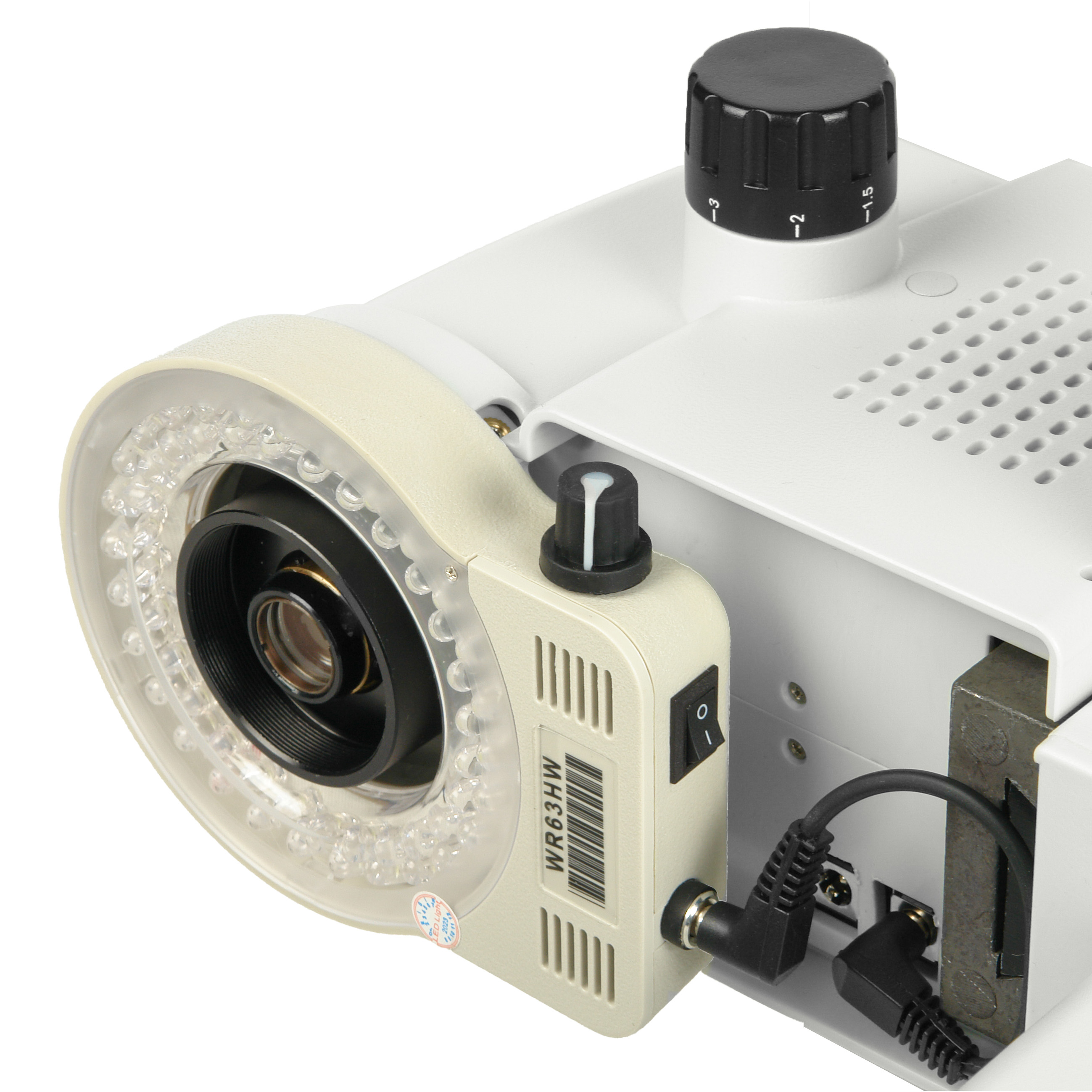

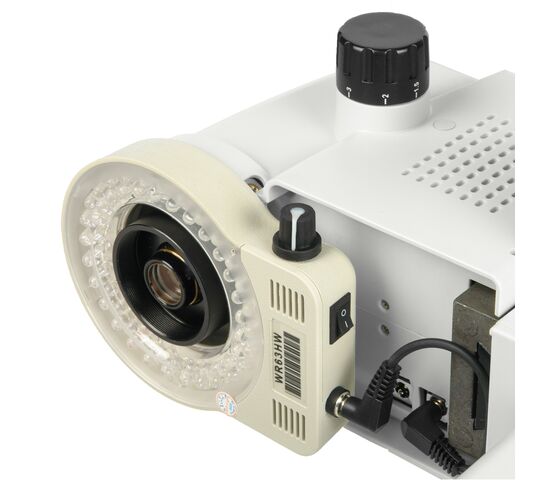

Микроскоп Микромед П оборудован кольцевым осветителем отраженного света на 56 светодиодах, что позволяет исследовать непрозрачные и полупрозрачные объекты.
В осветителе используются светодиоды белого света со спектром излучения близким к дневному свету. Подобный свет способствует правильной цветопередаче и делает точной автоматическую настройку WB. Светодиоды расположены по кольцу вокруг объектива. Благодаря такой конфигурации достигается равномерное освещение объекта без ассиметричных косых теней препятствующих проведению точных измерений размеров объекта с получением ложных результатов. Осветитель имеет бесступенчатую регулировку яркости, она производится обрезиненной рифленой рукояткой на корпусе осветителя

Эргономичный дизайн

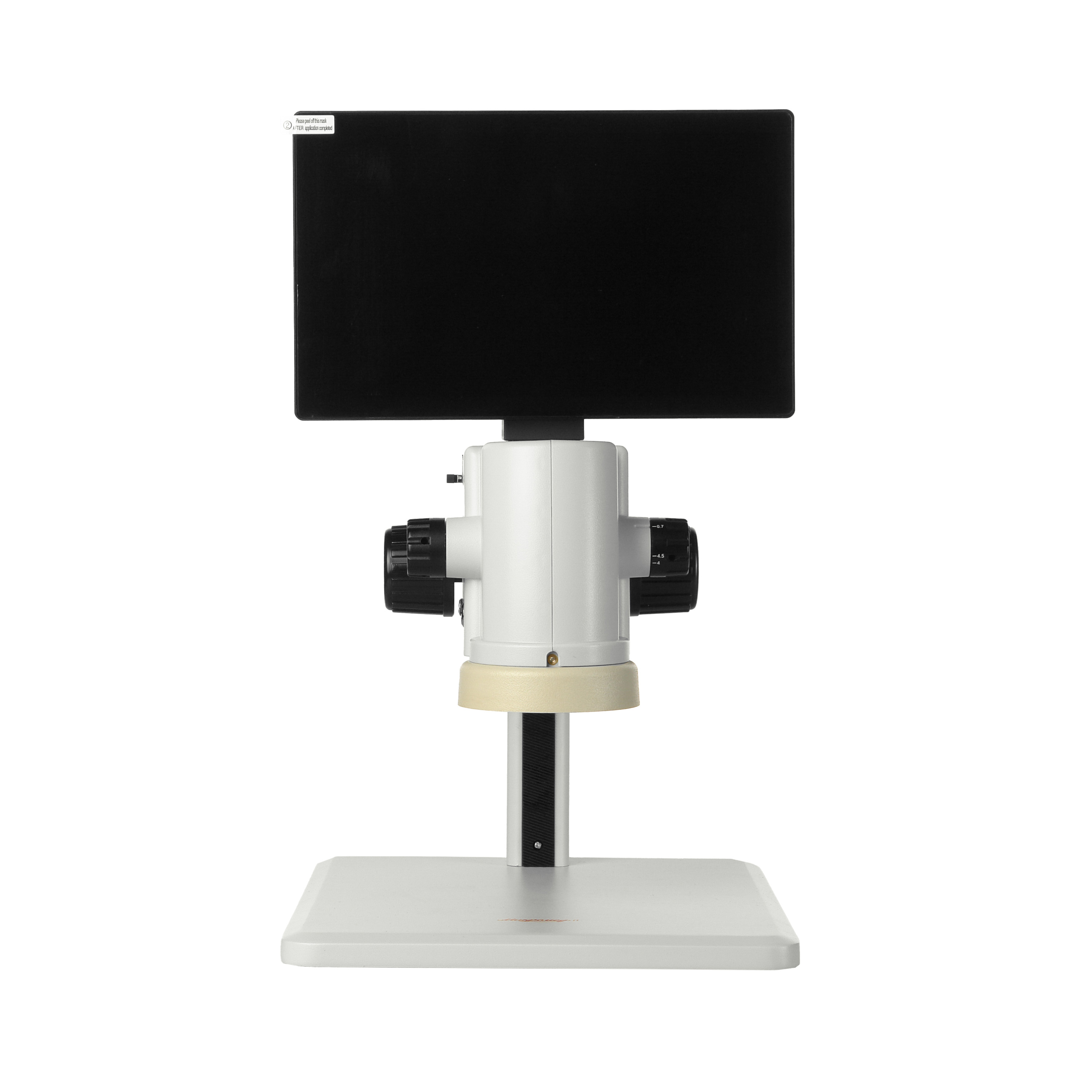

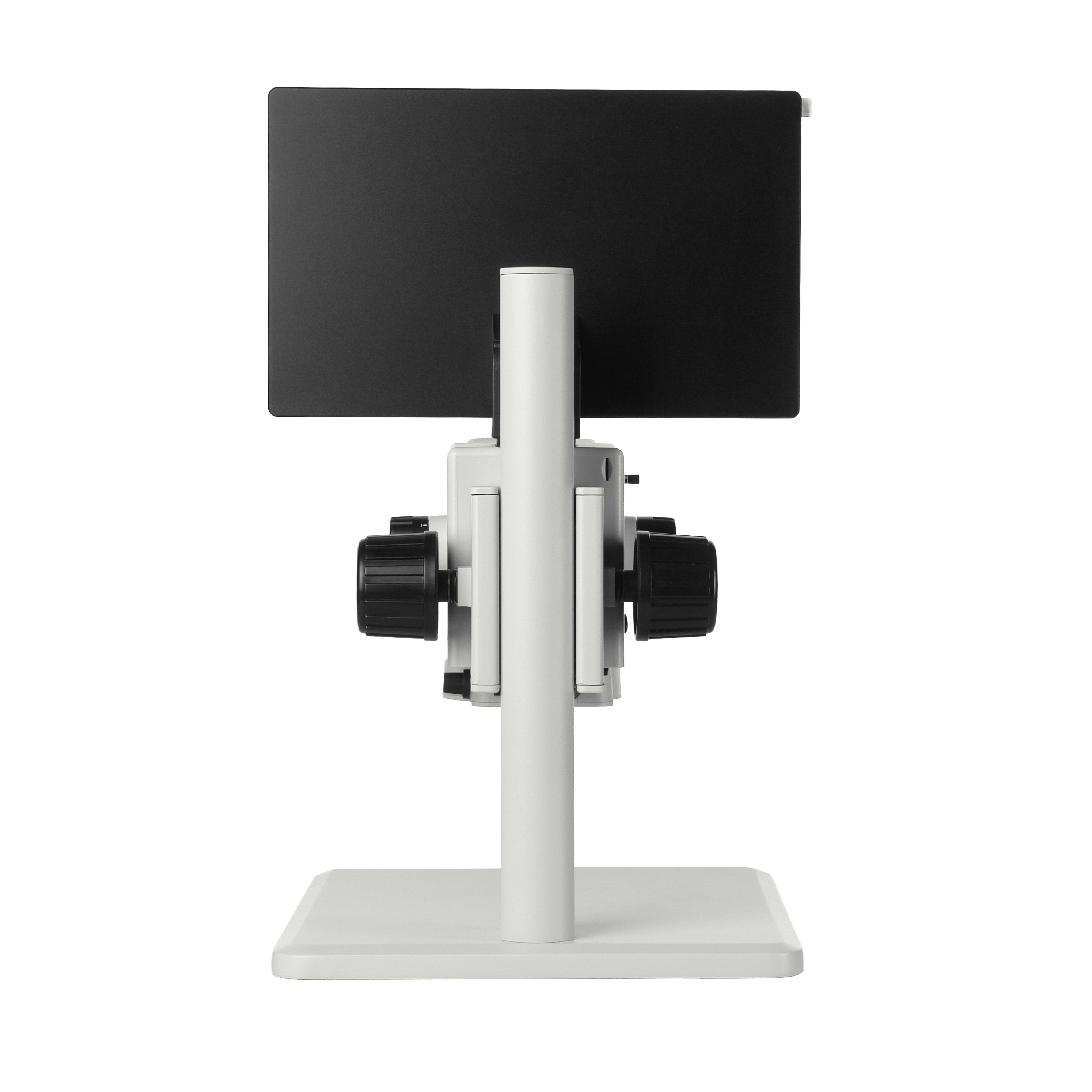

Микроскоп установлен на традиционном штативе с устойчивым металлическим основанием. Прямоугольное основание имеет размер 320 х 260 мм и служит предметным столиком.

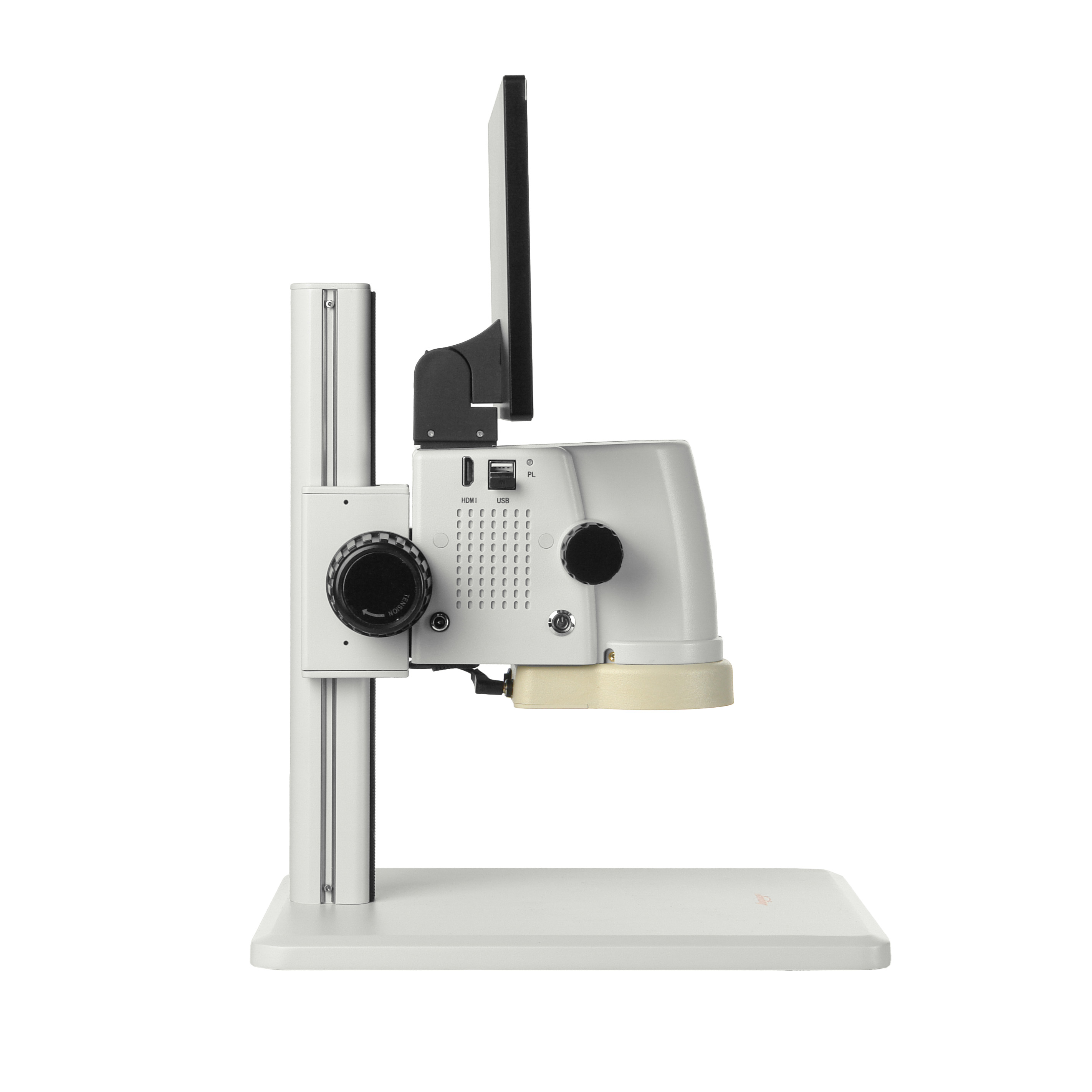

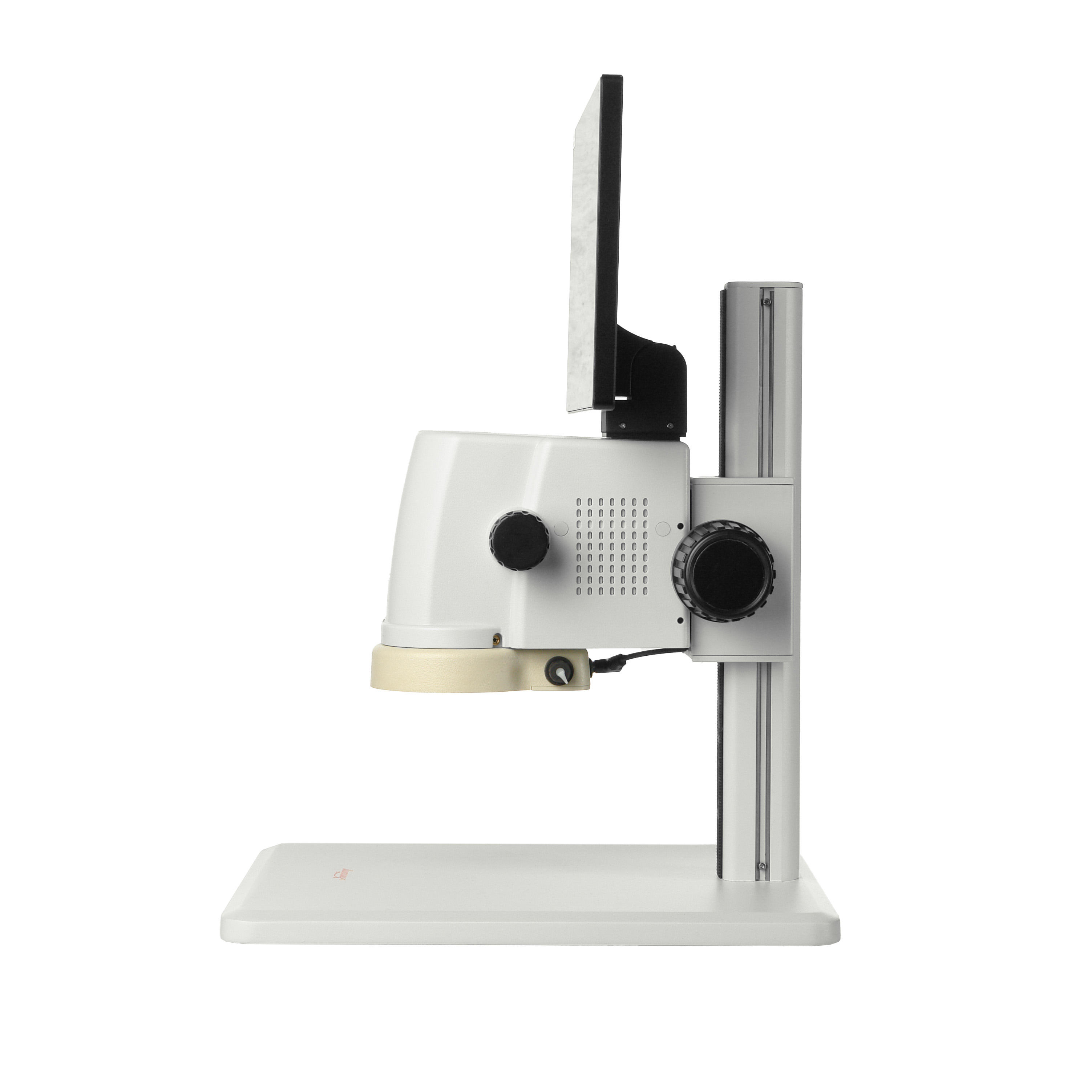

Штатив снабжен зубчатой рейкой фокусировочного механизма длина которой позволяет использовать для фокусировки полную высоту штатива, благодаря этому диапазон фокусировки составляет 218 мм и позволяет исследовать особокрупные трехмерные объекты. Направляющая механизма фокусировки демпфирована, что обеспечивает плавность движения и отсутствие люфтов. Оптическая головка с объективом и камерой с блоком обработки заключена в компактный литой алюминиевый корпус. Штатив, основание, корпус оптической головка и осветителя имеют износостойкое покрытие с антистатическими свойствами

Микроскоп Микромед П предельно прост в работе и не требует обучения и специальных навыков. Компактная продуманная конструкция, простое Wi-Fi управление и отсутствие лишних проводов позволяет размещать микроскоп на минимальном рабочем пространстве и легко адаптировать его в любые производственные зоны.

ОСОБЕННОСТИ:

• Диапазон увеличений микроскопа от 17х до 110х.
•  С дополнительными насадками 8.5х – 220х.
• Оптический зум 0.7 – 4.5х.
• Рабочее расстояние 100 мм.
• Диапазон фокусировки 218 мм.
• Жидкокристаллический цветной IPS монитор 11.6”.
• Сенсор CMOS с разрешением 5Мр.
• Возможность подключения микроскопа к РС или монитору через порт HDMI.
• Запись файлов с микроскопа на карту памяти без подключения к РС.
• Wi-Fi управление 2.4гГц.
• Осветитель из 56 светодиодов, расположенных вокруг объектива.
• Компактное эргономичное исполнение.

Видео демонстрирует постоянство точной фокусировки и автоматическую экспозицию во всем диапазоне увеличений от 17х до 110х. Остановки на позициях зума 0.7, 1.0, 1.5, 2.0, 3.0, 4.0 и 4.5.
