Описание

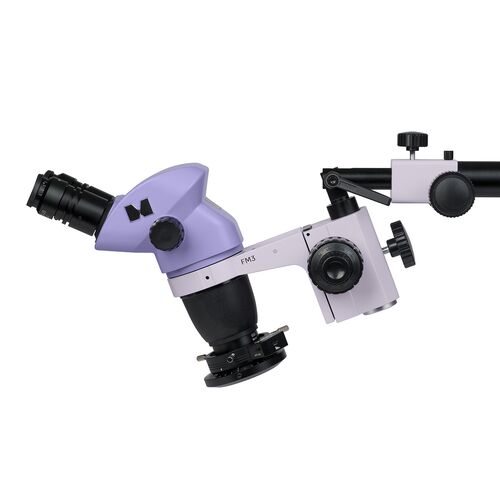

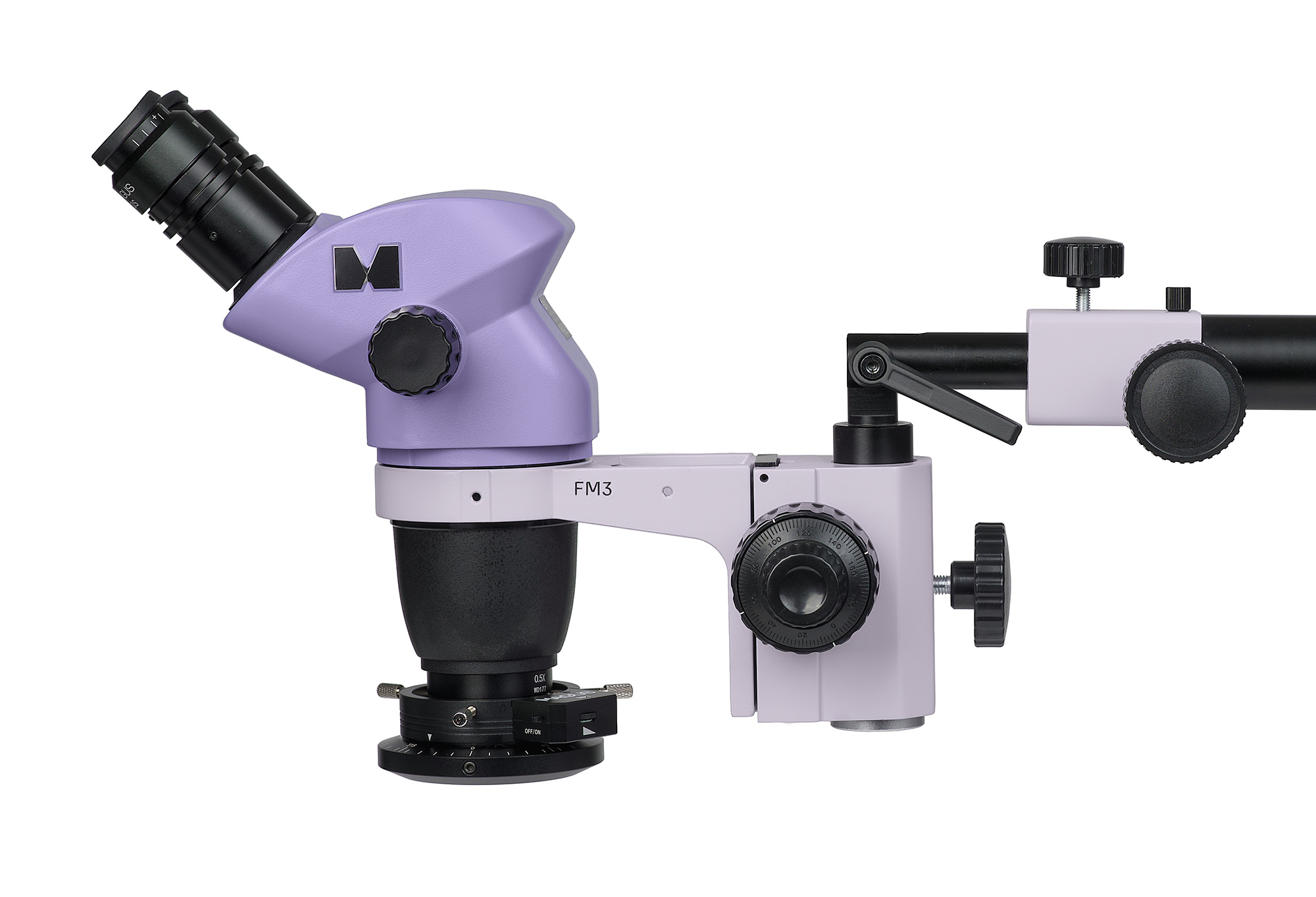

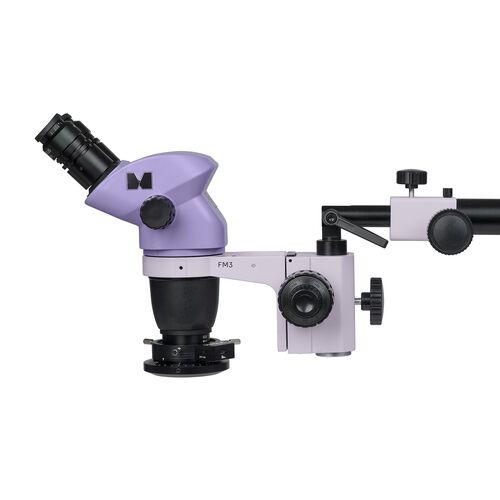

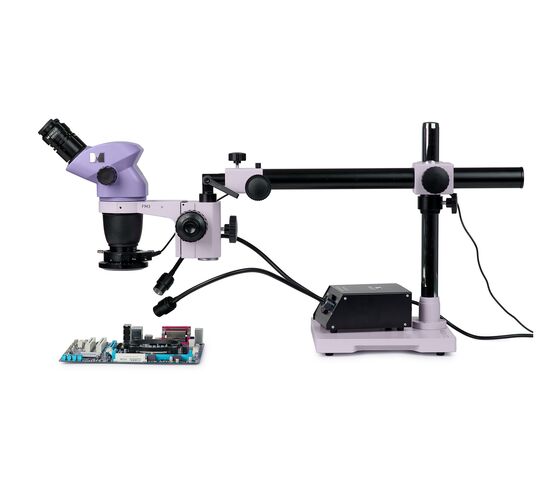

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головки серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет четкость поверхности поверхности без потери пространственной ориентации и обеспечивает необходимую обработку сразу. Бинокулярный микроскоп подойдет тем, кто предпочитает сохранять привычное положение тела при работе и смотреть в окуляры.

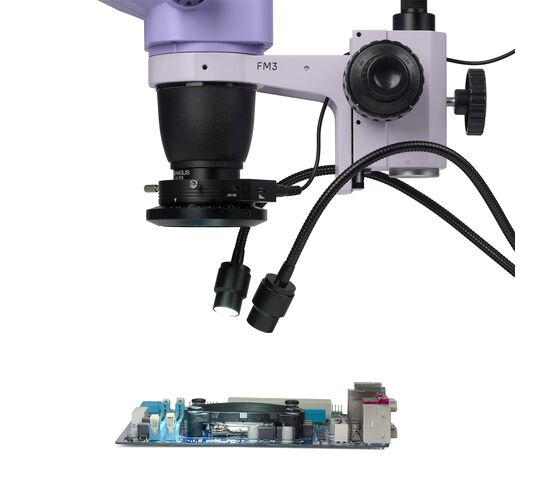

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

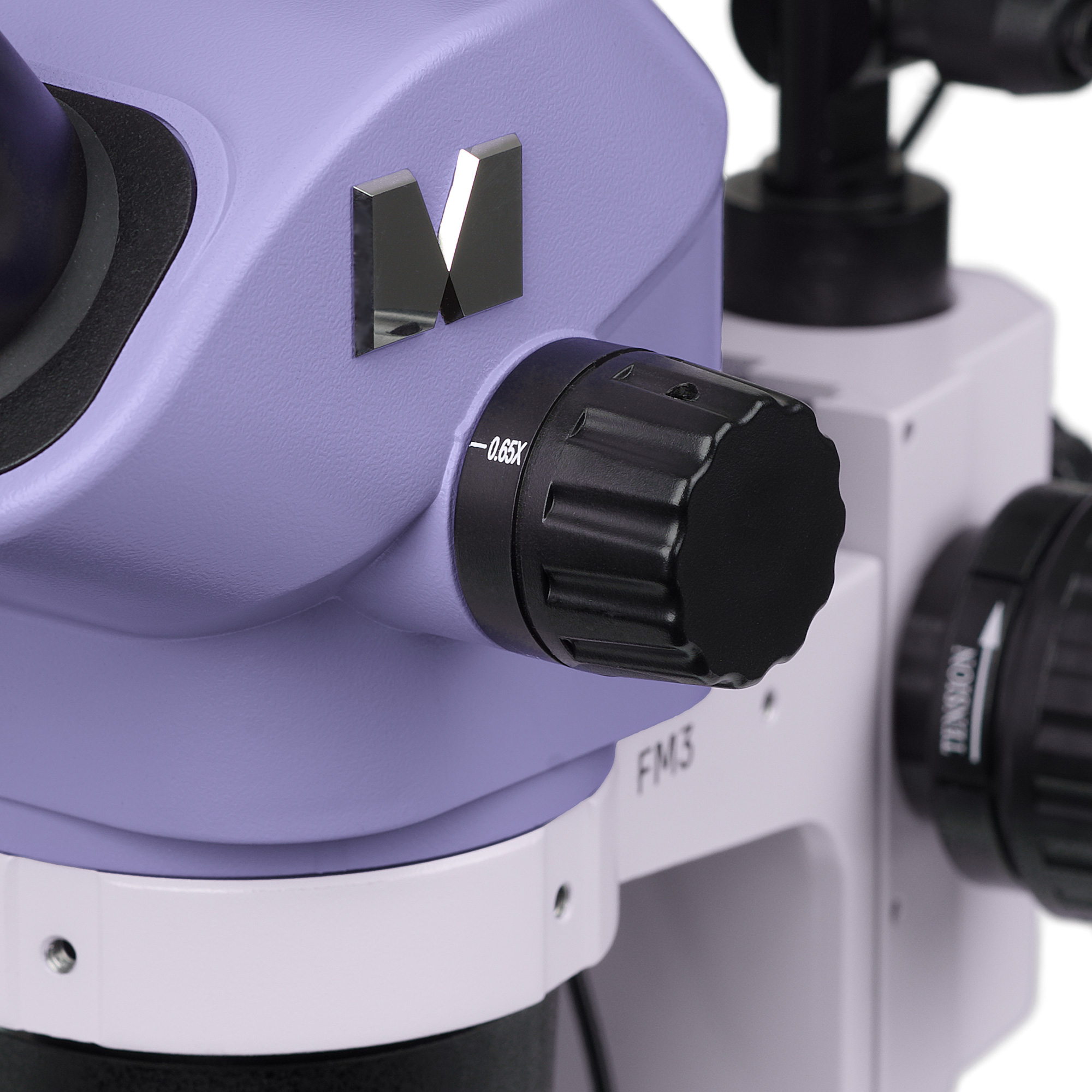

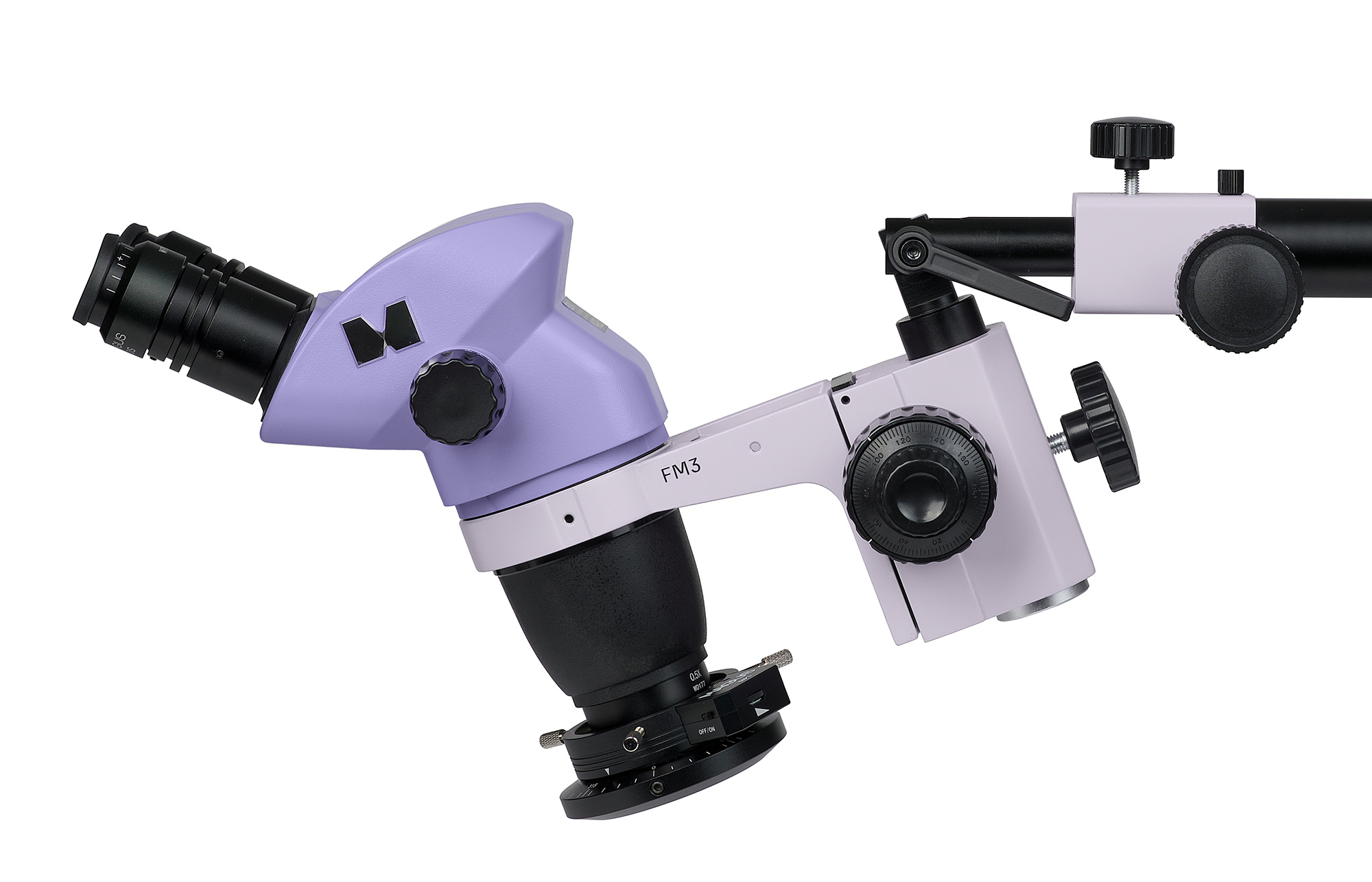

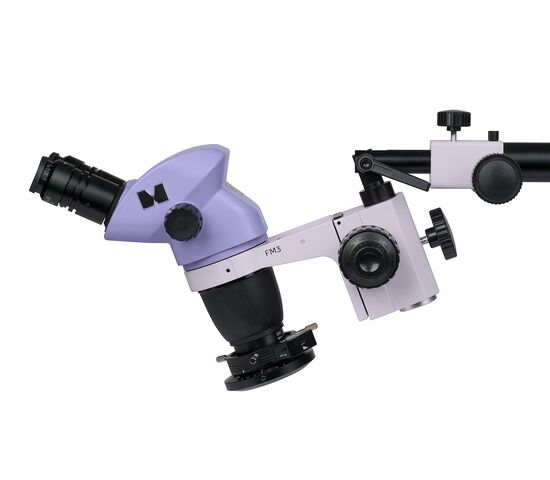

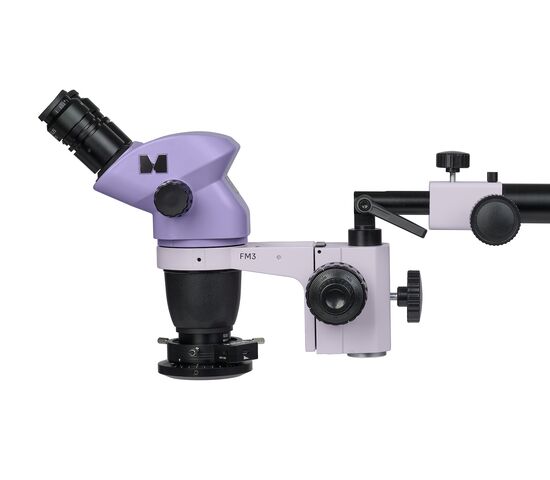

Оптическая голова

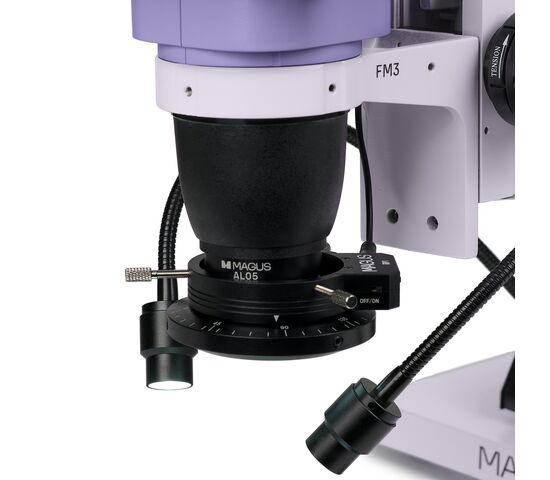

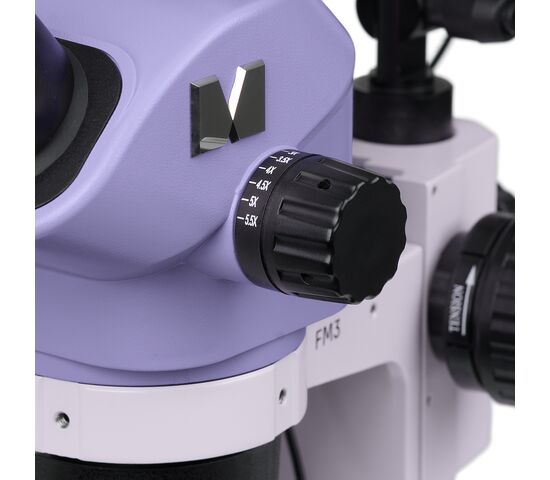

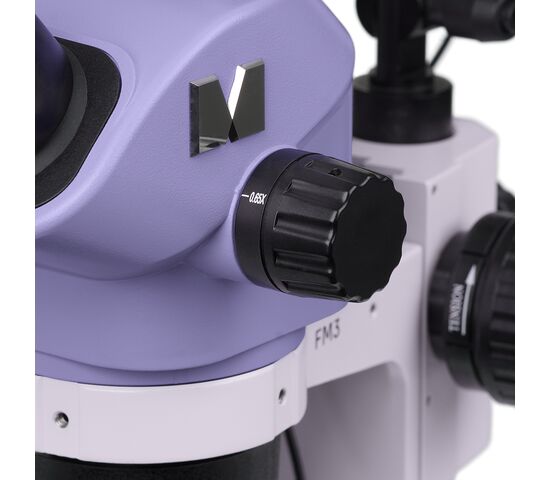

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Размер 3,25–27,5х и рабочее расстояние 177 мм для пайки учитываются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм по критериям контроля считаются без использования насадки 0,5х.
Манипуляции требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 67,7 мм, при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

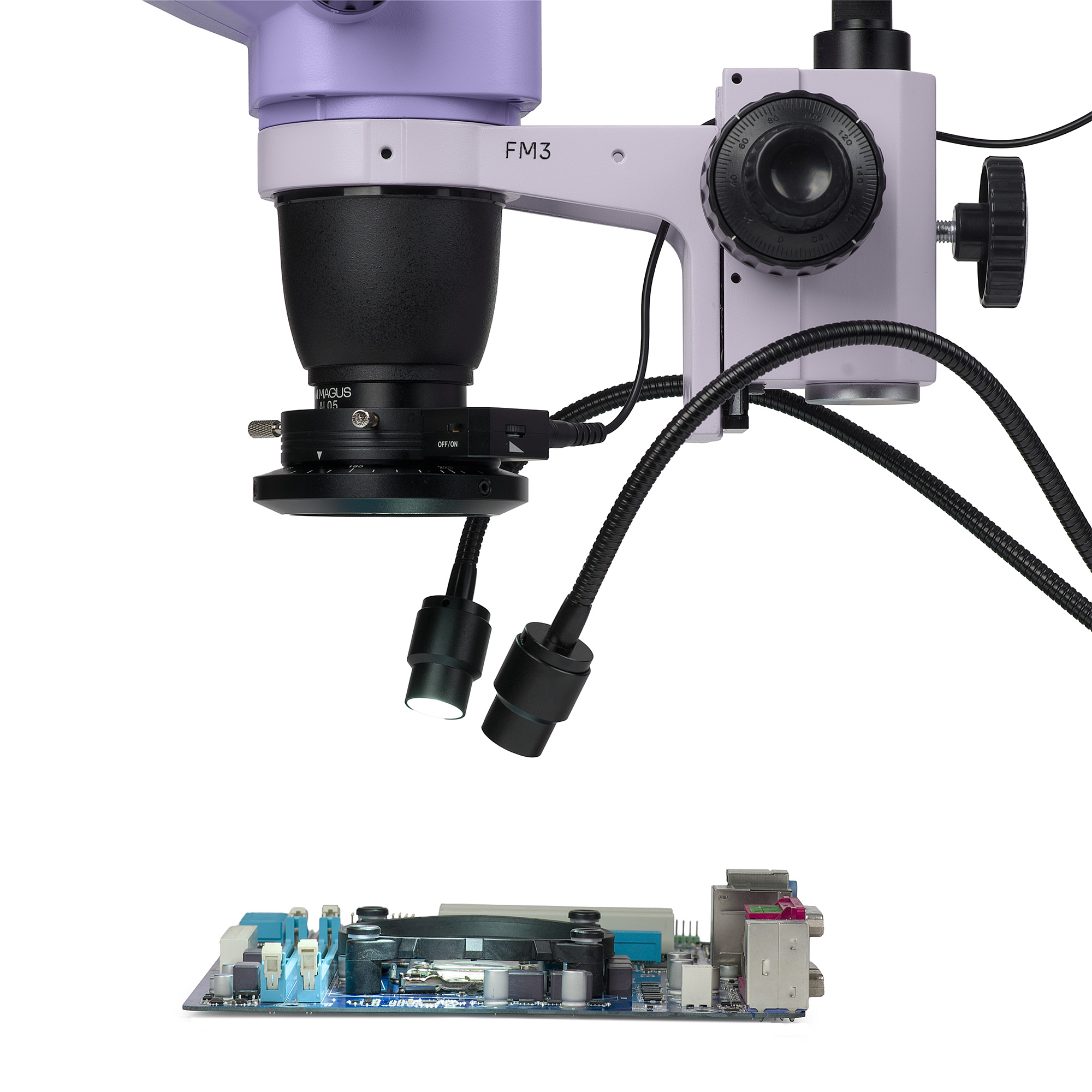

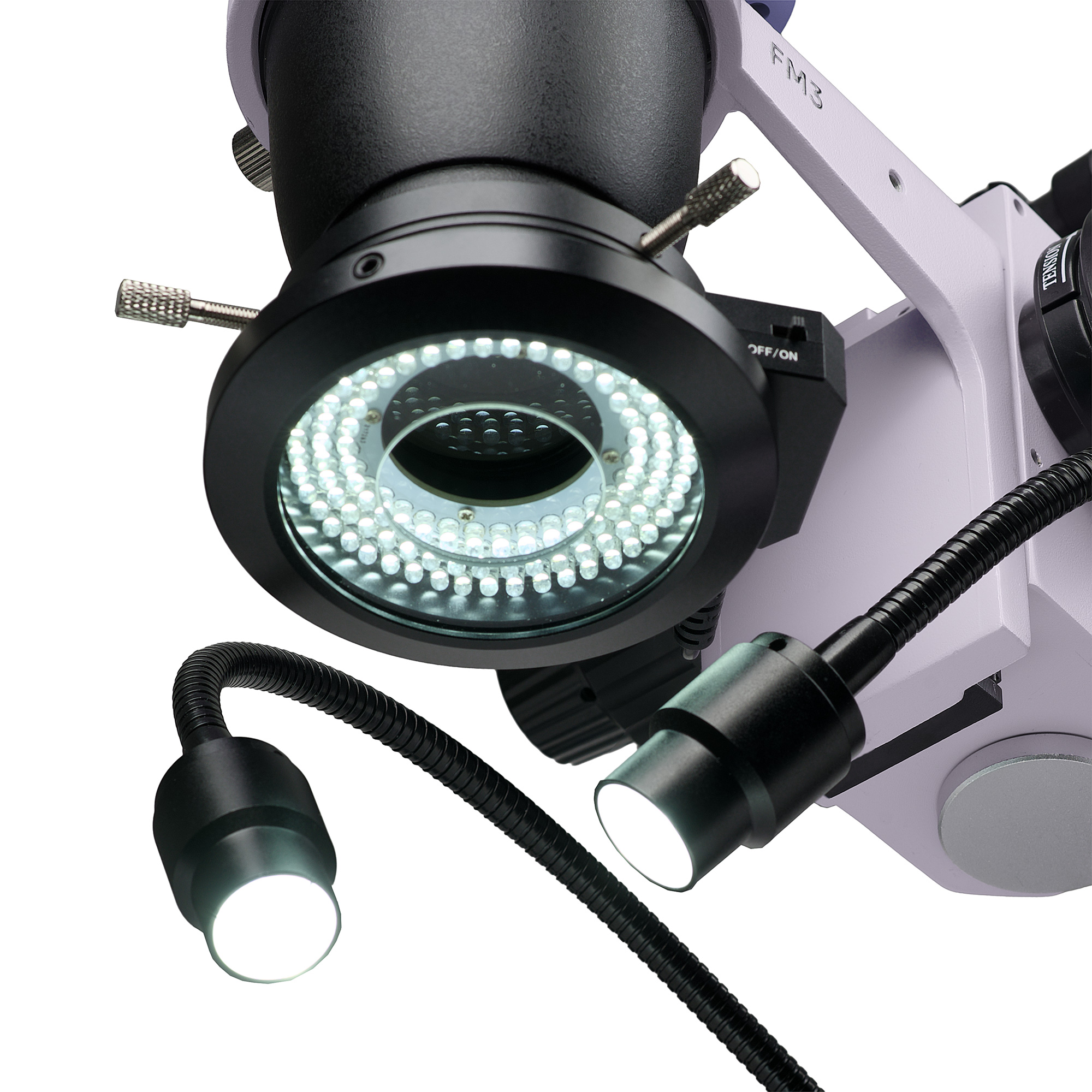

Осветители

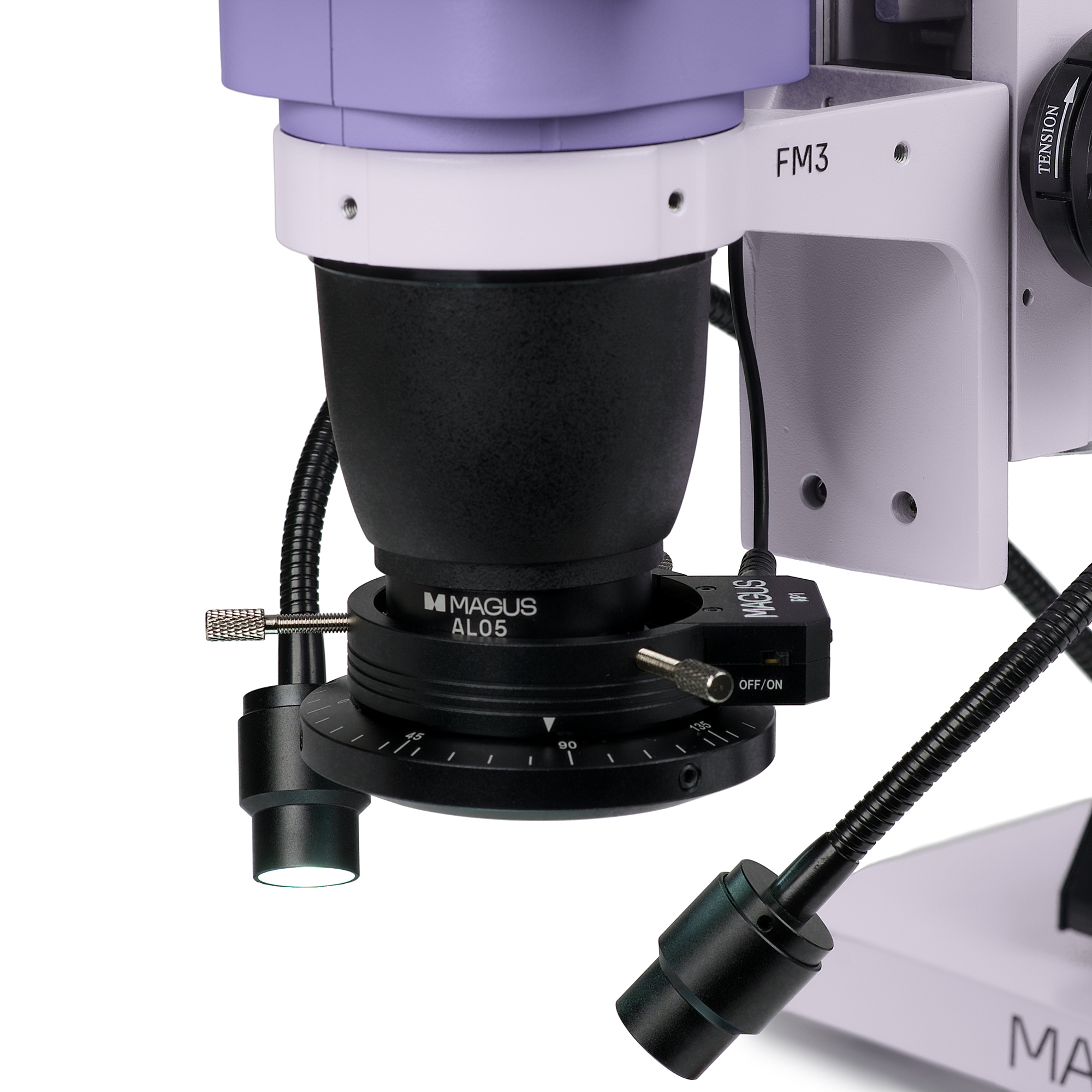

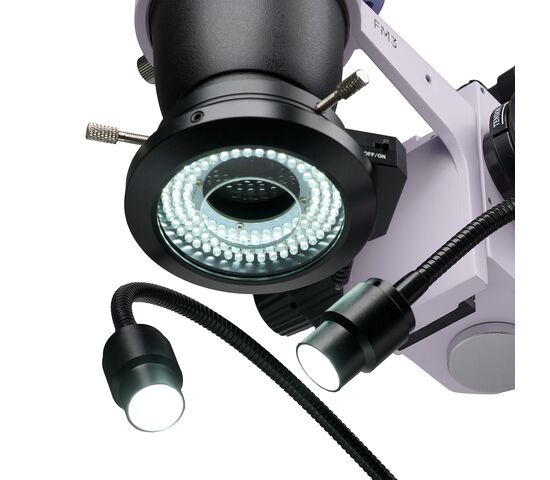

Решение разных задач требует разных видов освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором собирает блины с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы во всех видах для изменения рельефа поверхности.

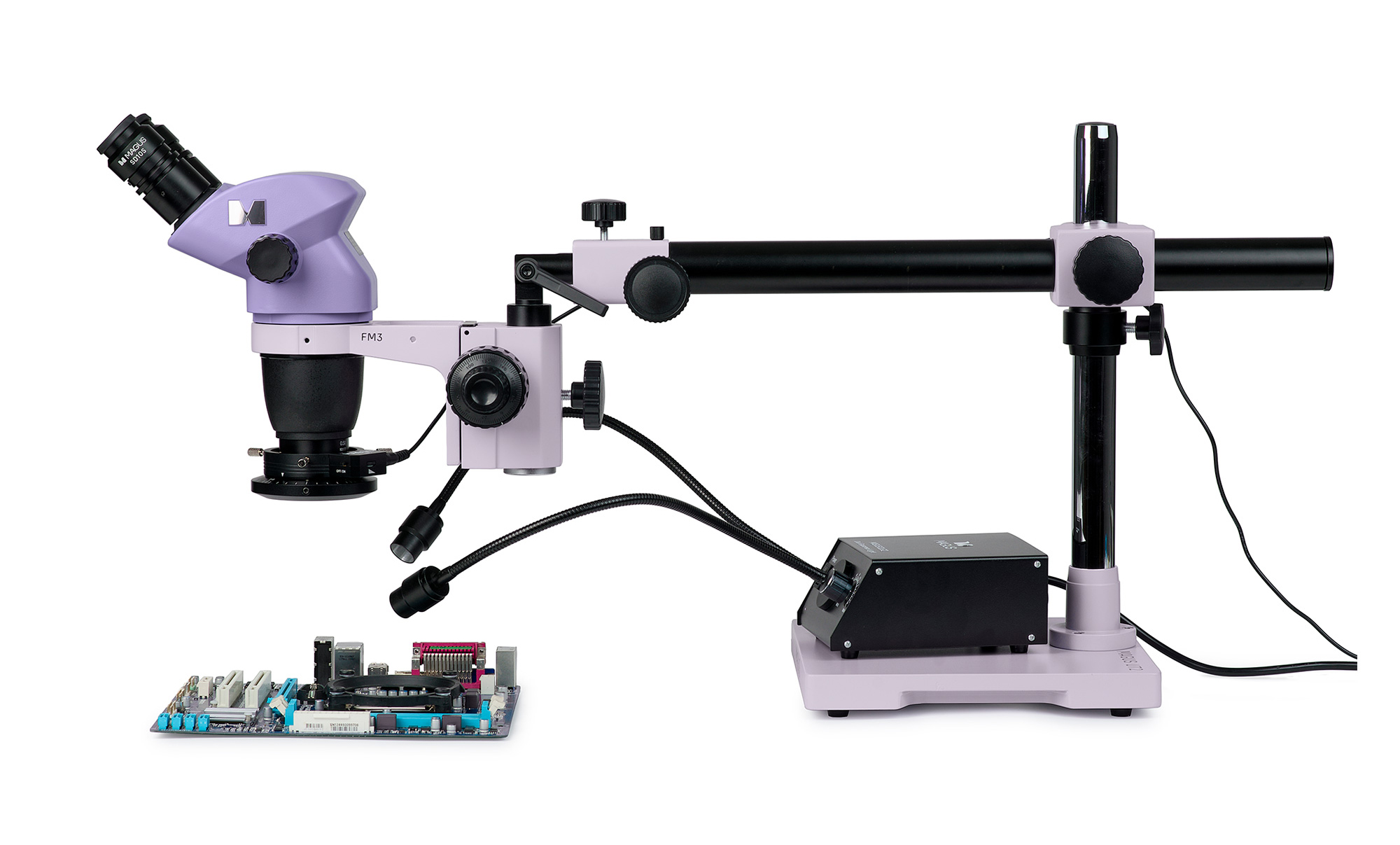

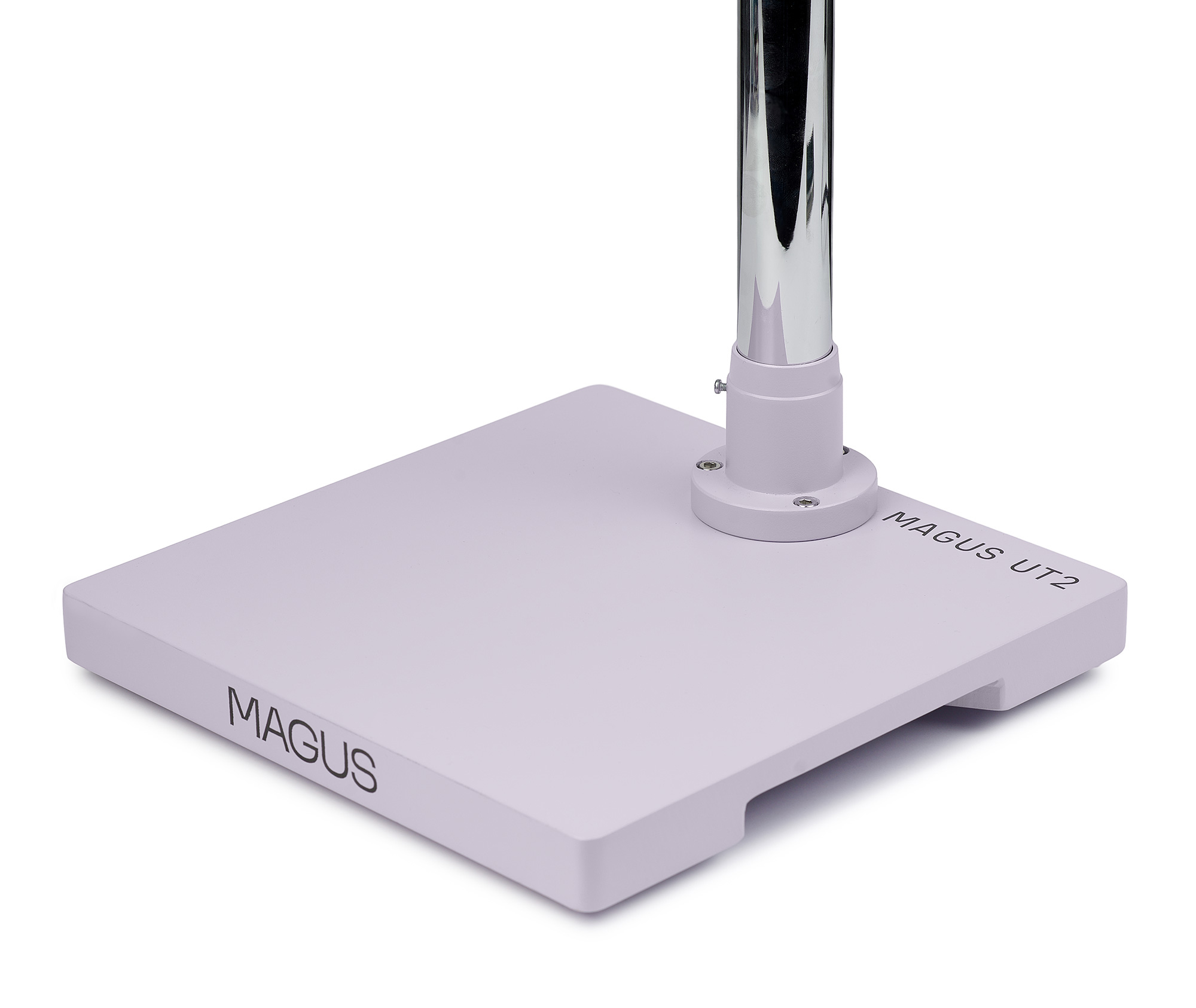

Штатив
Универсальный штатив со легкой подвеской обеспечивает минимальное перемещение при перемещении, а длинная горизонтальная штанга расширяет рабочую зону.
Во время работы не всегда удобно передвигать объект под оптическим обзором микроскопа. Иногда удобнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую головку в горизонтальной плоскости вперед-назад.

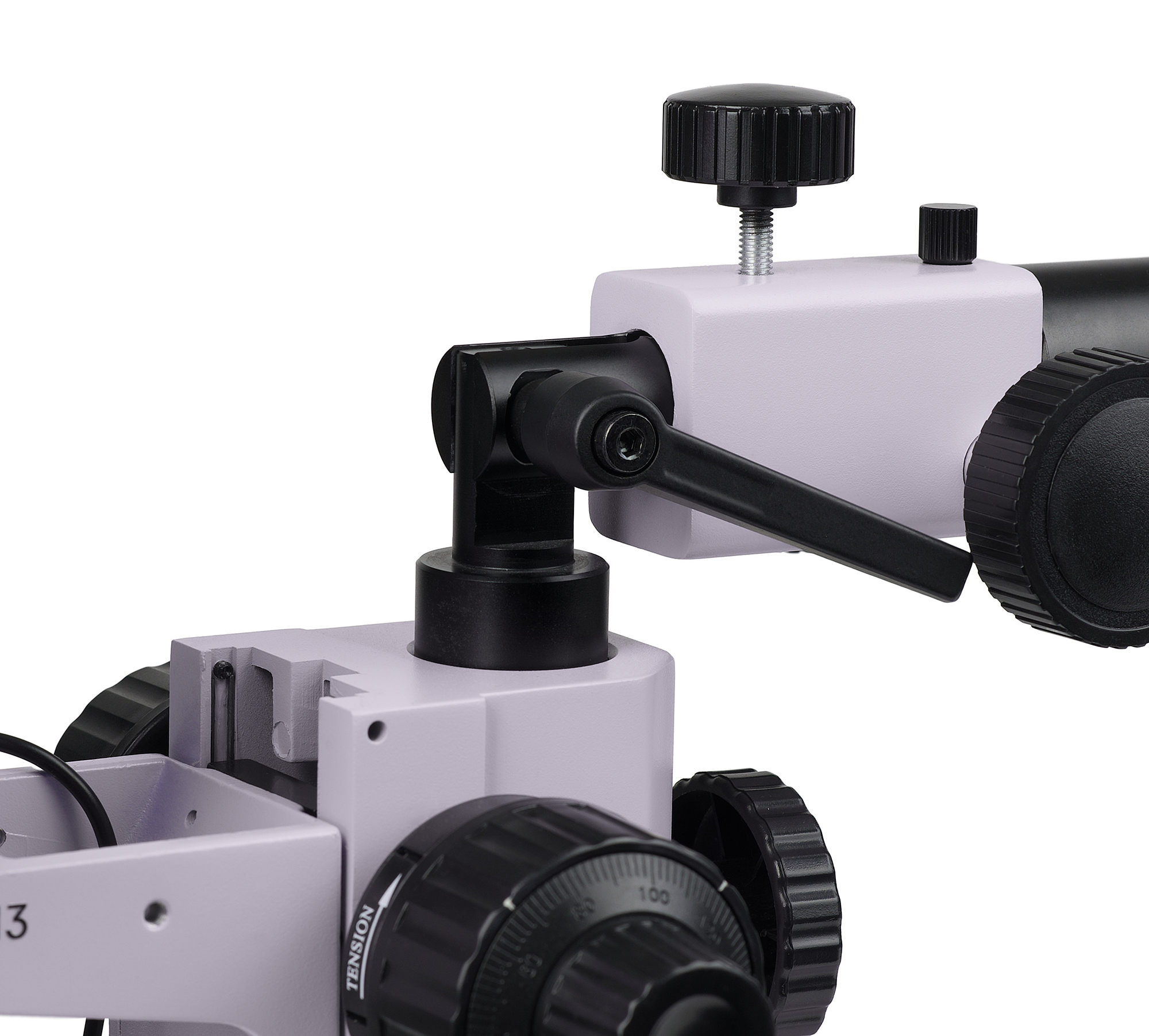

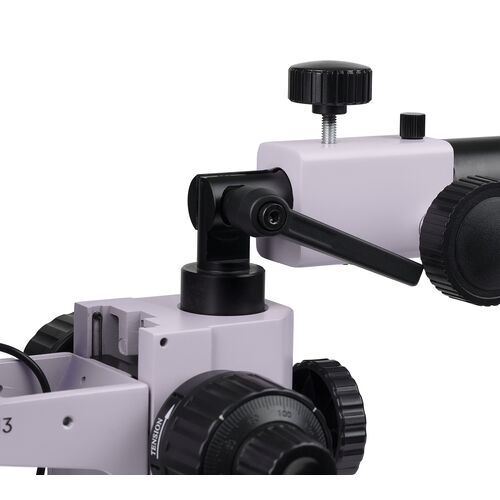

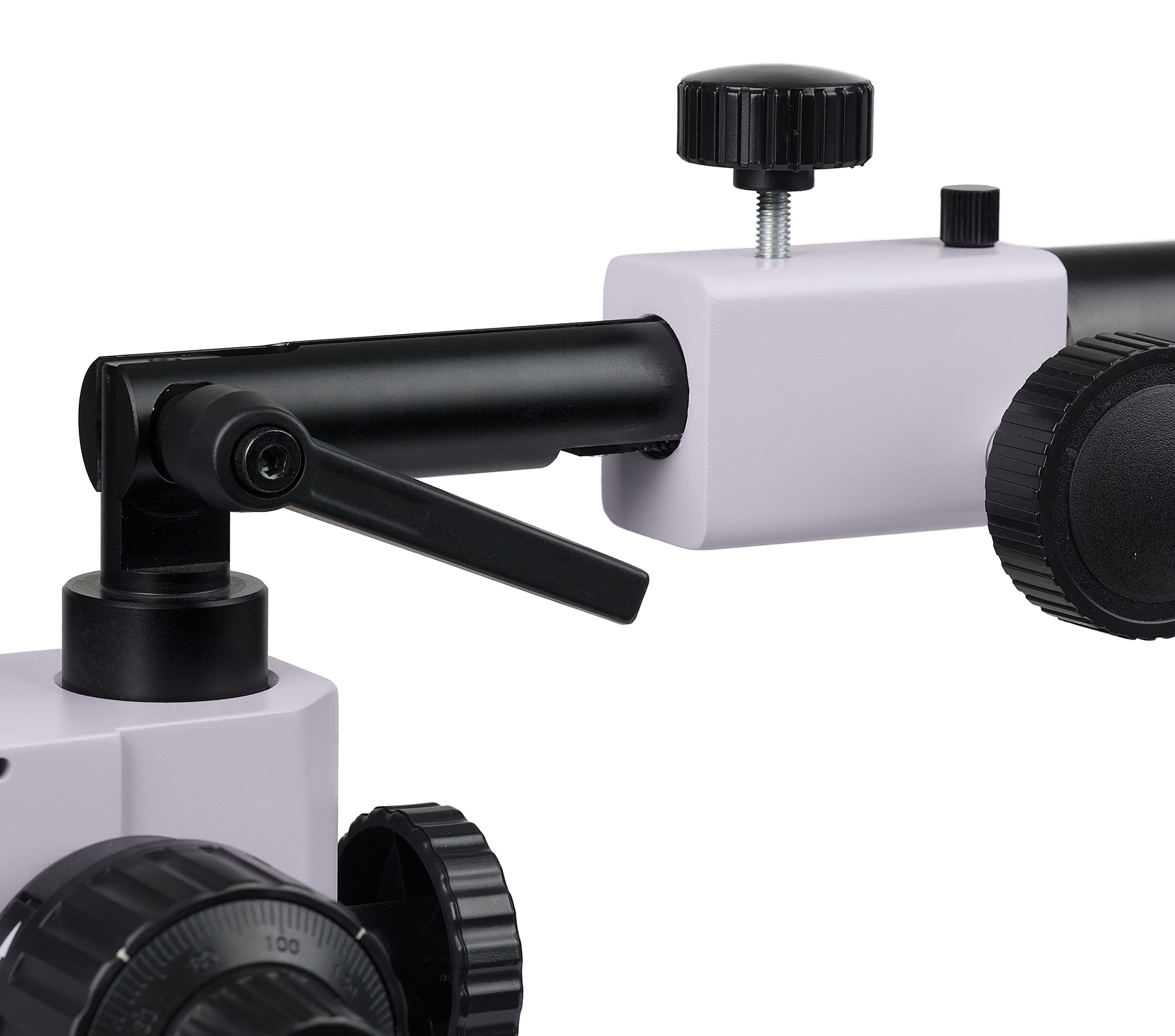

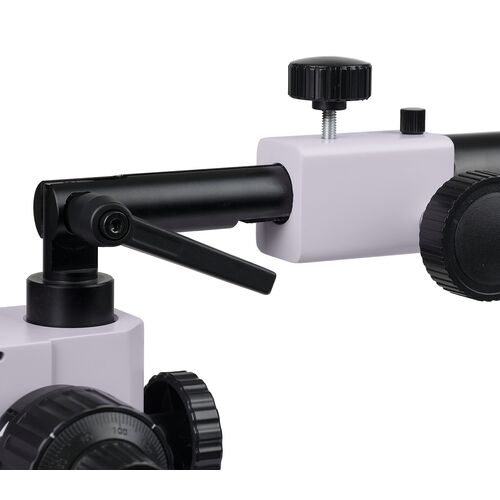

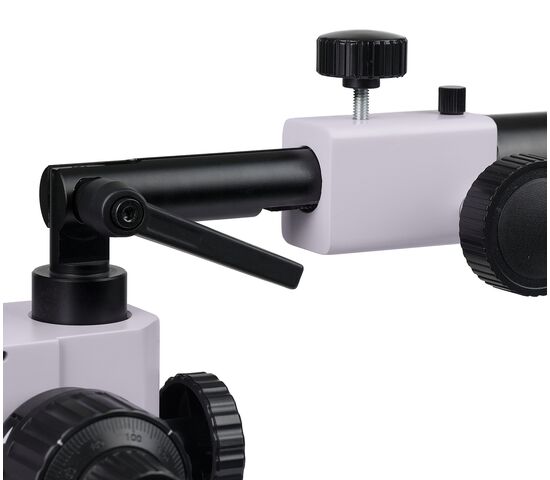

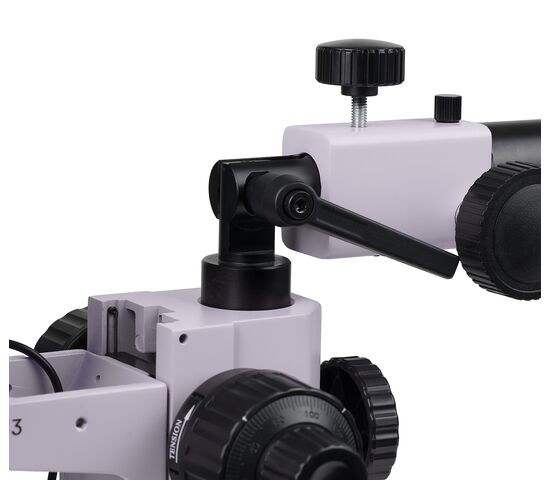

Штативный конец механизма, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объекта, который лежит на столе. Эта функция используется для манипуляций, проверки качества пайки и изучения изогнутых объектов.

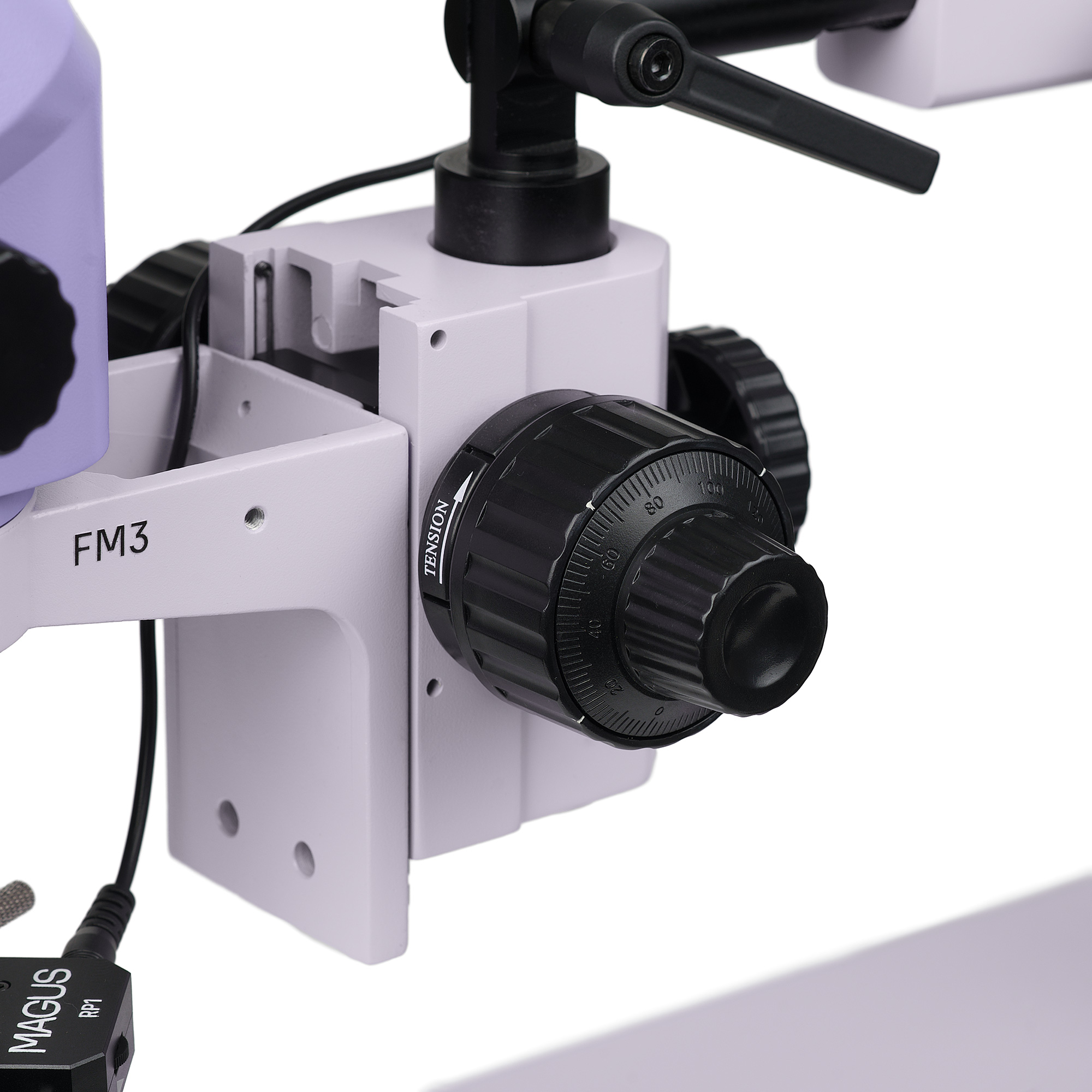

Механизм рассмотрения

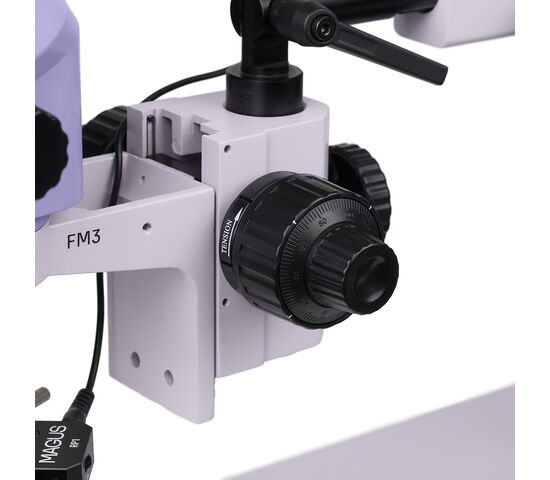

Механизм применения осуществляется грубо и тонко. Тонкая оценка вклада в увеличение выше на 40 раз. Рукоятки рассмотрены расположены коаксиально с двух сторон. Жесткость хода механизма грубо регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность труда. Наши готовые решения основаны на опыте инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в дальнейшем дополнить набор аксессуаров аксессуарами.
Основные особенности:
- Бинокулярная зрительная насадка – оператор наблюдает увеличенное изображение через окуляры
- Трансфокаторная система плавно изменяет увеличение без потерь; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хороший объем, компактная конструкция, низкая цена.
- Насадка 0,5х на объектив дает дополнительные возможности увеличения, поля зрения и рабочего расстояния.
- Универсальный штатив расширяет видимую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения.
- Механизм изготовления осуществляется грубо и тонко – работа комфортна на всем протяжении увеличения микроскопа.
- Два осветителя отражателя света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
- Возможность замены комплектующих и установки дополнительного оборудования по вашему желанию.
Комплектация
- Оптическая голова MAGUS Stereo 8BH – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT2
- Механизм фокусировки MAGUS FM3
- Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
- Осветитель типа «гусиная шея» MAGUS LED DGL2
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Инструкция по эксплуатации и гарантийный талон
| Артикул | 84843 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Вес в упаковке | 22.5 кг |
| Тип | стереоскопические/инструментальные |
| Тип насадки | бинокулярная |
| Угол наклона окулярной насадки | 45° |
| Диапазон увеличения, крат | 3.25 — 55 |
| Коэффициент трансфокации | 8,4:1 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) |
| Объективы | 0,65–5,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33х) |
| Рабочее расстояние, мм | 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) |
| Межзрачковое расстояние, мм | 54 — 75 |
| Поле зрения, мм | 33,8–4 (с насадкой 0,5х: 67,7–8, *опция: при использовании дополнительных окуляров и насадок на объектив: 67,7–0,9) |
| Фокусировка | грубая (45 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | светодиодная |
| Регулировка яркости | ✓ |
| Источник питания | сеть переменного тока, 115–230 В / 50/60 Гц |
| Тип лампы подсветки | осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью |
| Диапазон рабочих температур, °С | 0...+40 |
| Возможность подключения другого оборудования | насадки на объектив (1,5х, 2х) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Оптическая схема | стереомикроскоп Грену |
| Назначение | для прикладных работ |
| Расположение подсветки | верхняя |
| Метод исследования | светлое поле |
| Диаметр горизонтальной штанги, мм | 38 |
| Длина горизонтальной штанги, мм | 470 |
| Диаметр вертикальной штанги, мм | 38 |
| Длина вертикальной штанги, мм | 493 |
| Диапазон перемещения по горизонтали, мм | 380 |
| Максимальная высота объекта, мм | при работе без насадки – 150, при работе с насадкой 0,5х – 65 |
| Диаметр установочного пальца, мм | 32 |
| Размеры основания штатива, мм | 252x252x30 |
