Описание

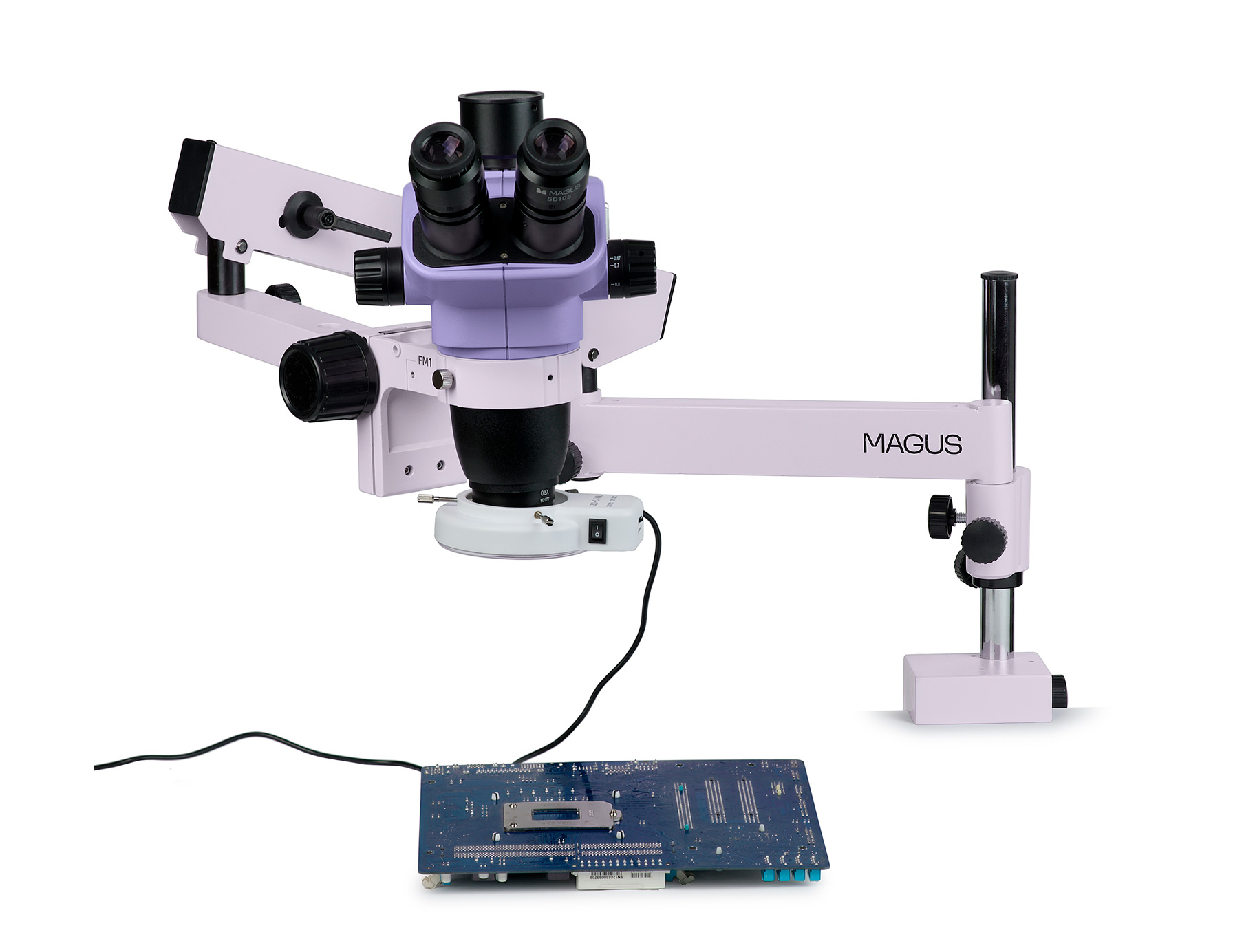

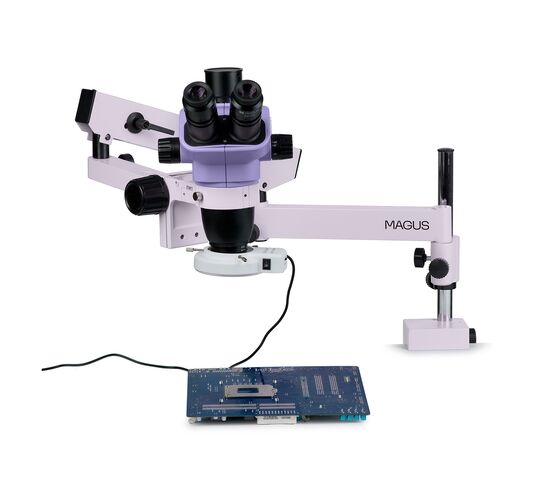

Готовое решение для пайки, ремонта и контроля качества готовых изделий, созданных на базе оптической головки серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Стереоскопический микроскоп с оптической схемой Грену сохраняет четкость поверхности поверхности без потери пространственной ориентации и обеспечивает необходимую обработку сразу. Тринокулярный микроскоп подойдет тем, кто предпочитает сохранять привычное положение тела при работе и смотреть в окуляры, а также в будущем планирует приобрести цифровую камеру для фото- и видеофиксации.
Микроскоп оснащен кольцевым осветителем отражающего света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Оптическая голова

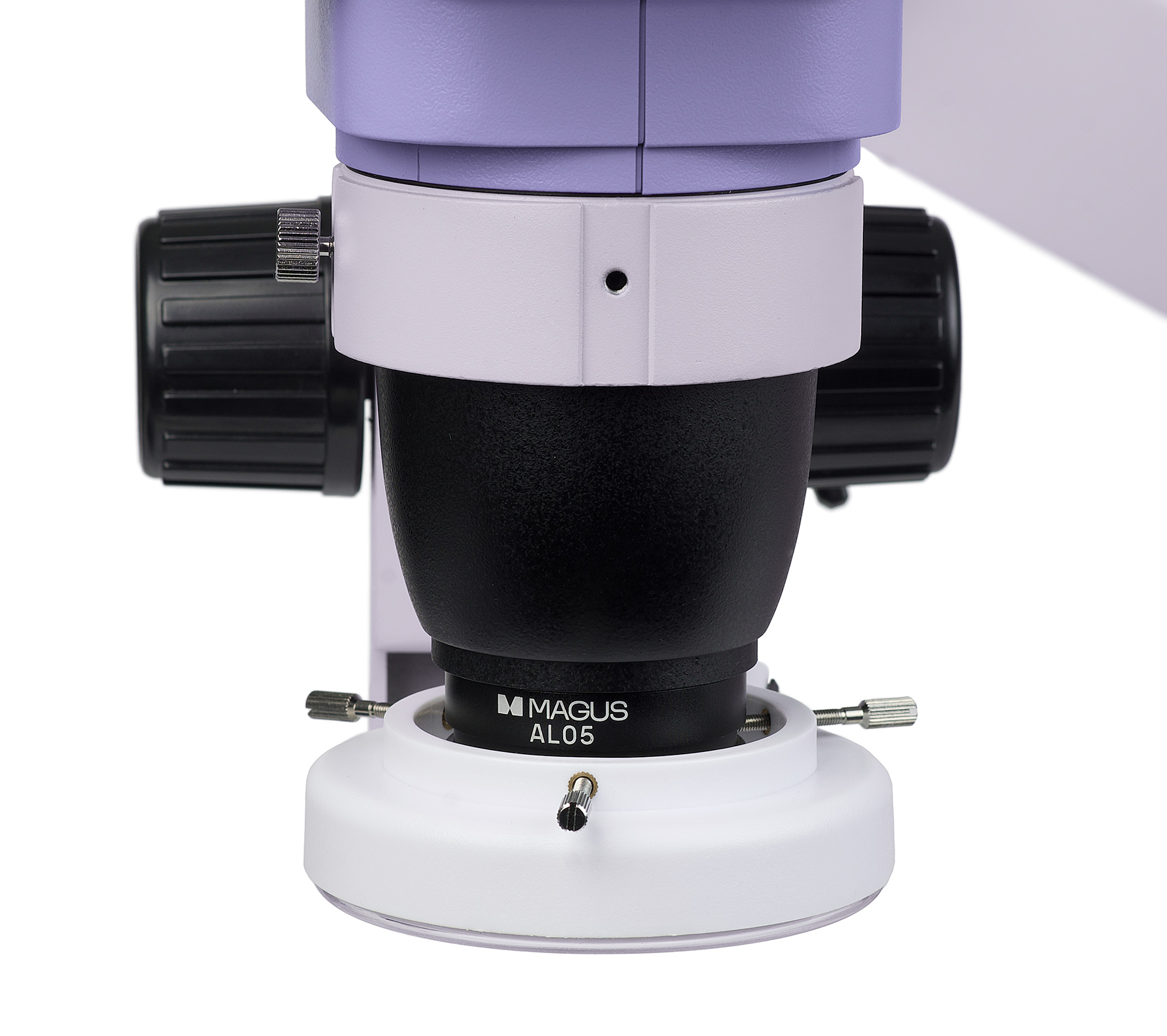

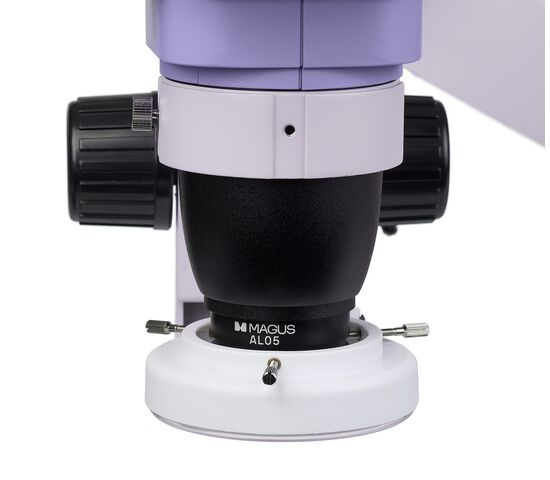

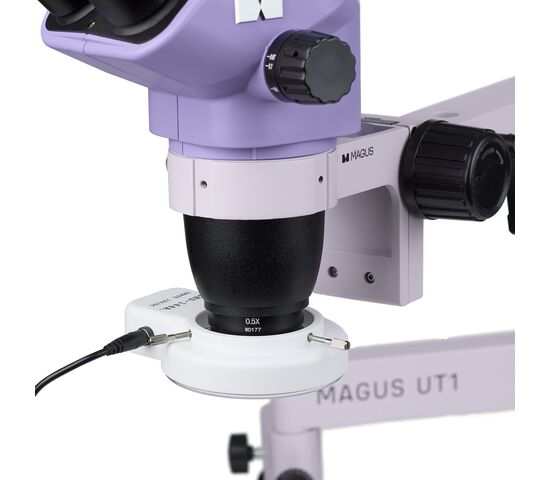

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Размер пайки 3,4–22,5х и рабочее расстояние 177 мм, для пайки используются с применением насадки 0,5х.
Увеличение 6,7–45х и рабочее расстояние 105 мм по критериям контроля считаются без использования насадки 0,5х.
Манипуляции требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

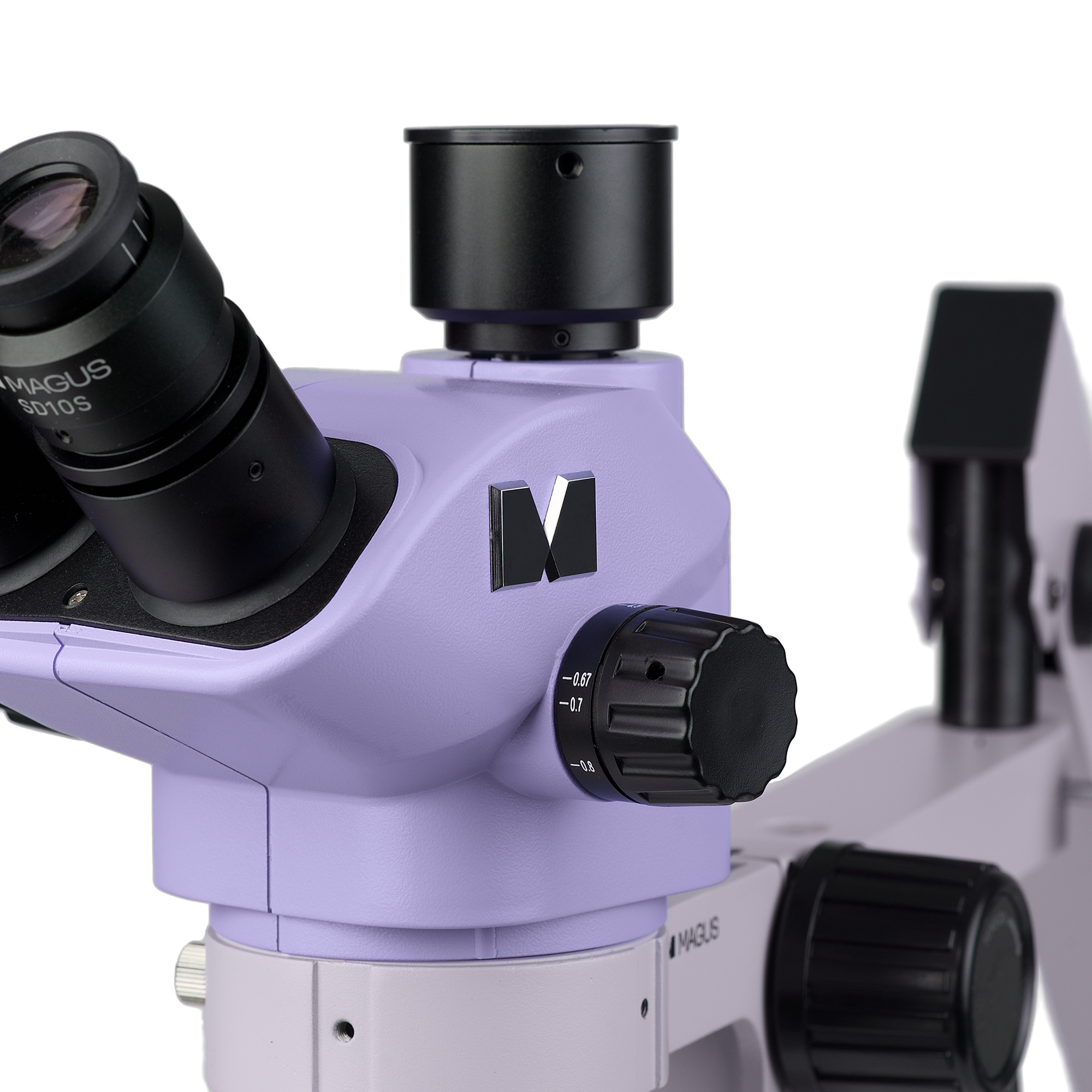

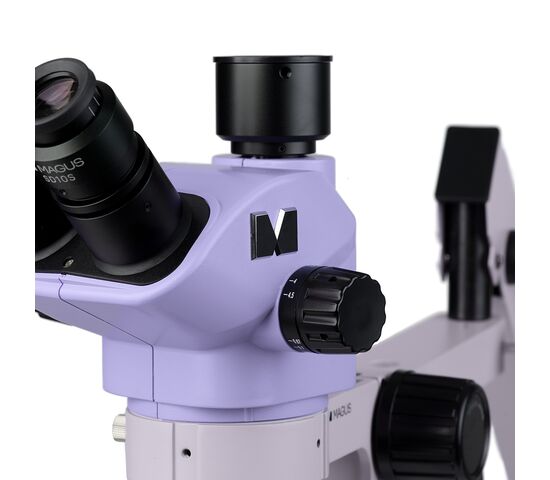

Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Для дополнительных заказов доступны камеры с интерфейсами USB 3.0, HDMI и WI-Fi, с разрешением от 2 до 21 Мпикс и с матрицей от 1/2,8" до 4/3". Размер адаптера C-mount 0,5х или 1х в зависимости от размера матрицы.
Осветитель

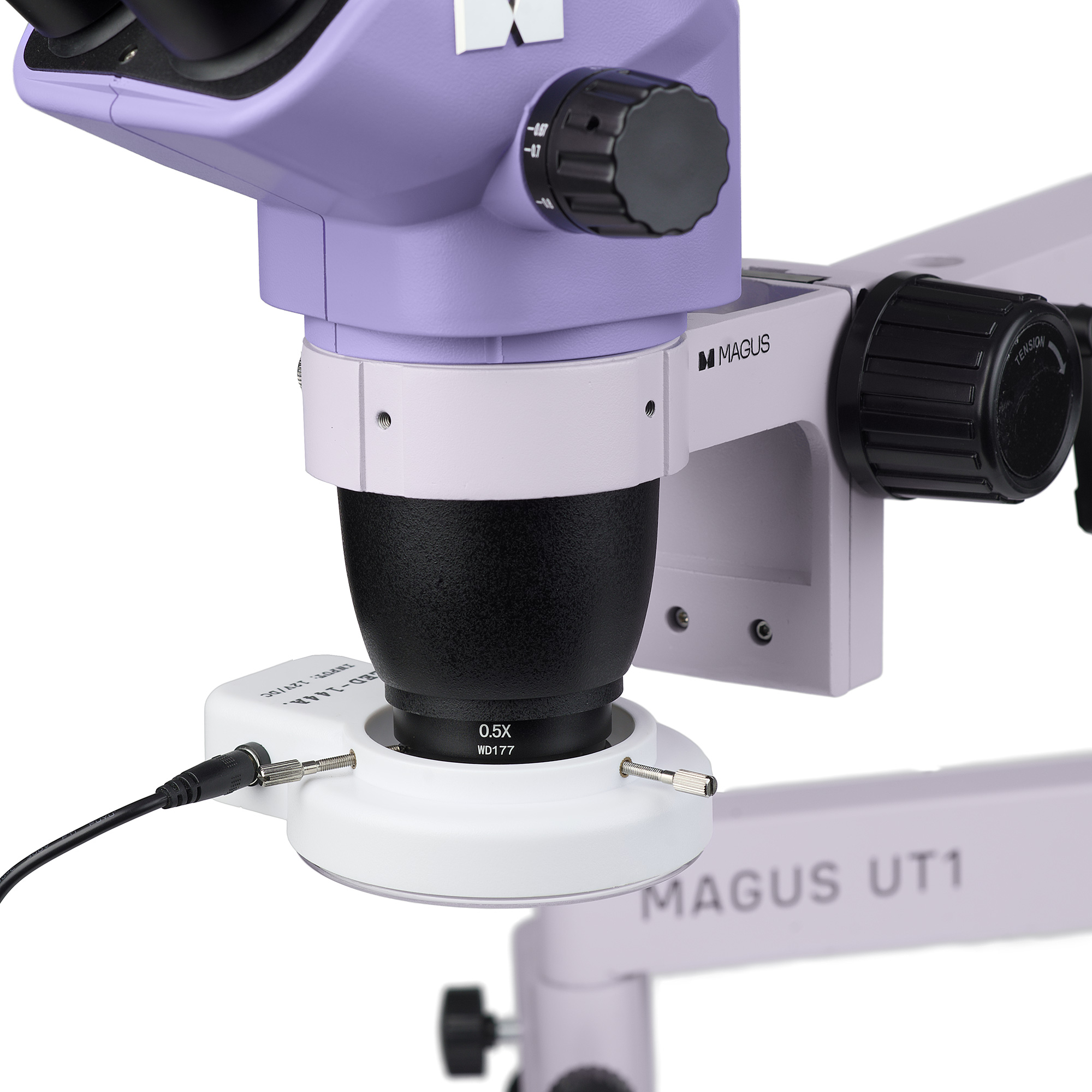

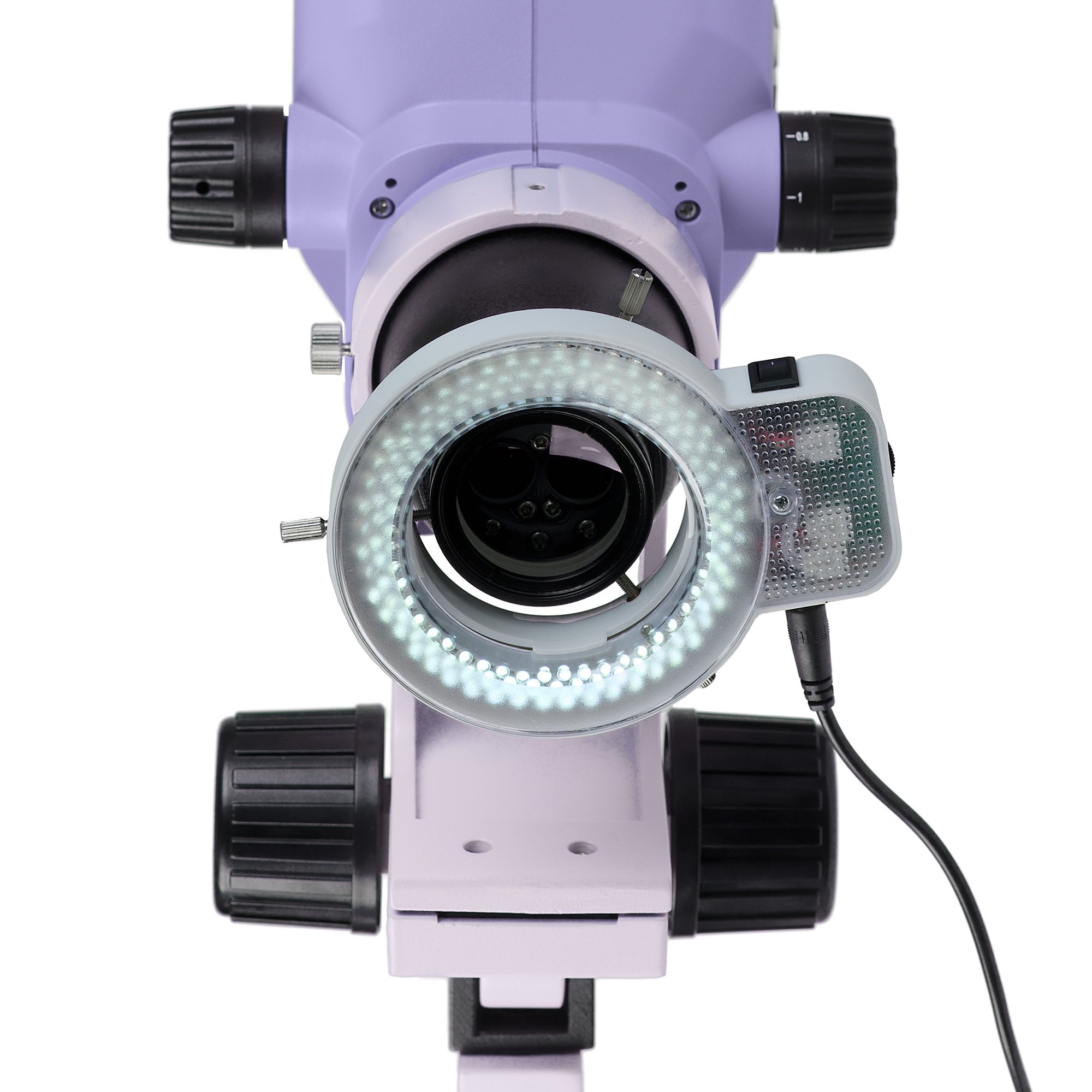

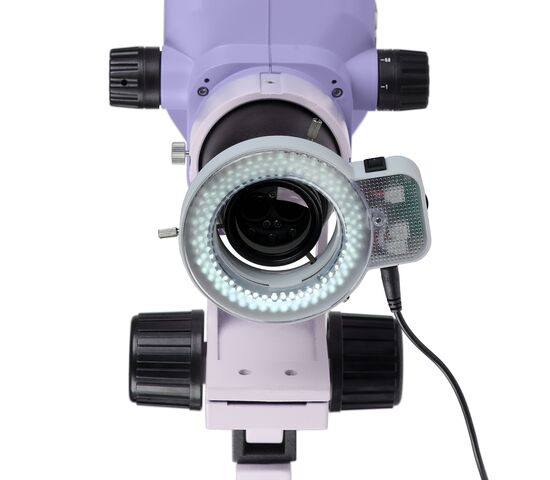

Кольцевой осветитель с регулировкой яркости обеспечивает бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К, яркость освещения 18 000 лк при рабочем расстоянии 105 мм.

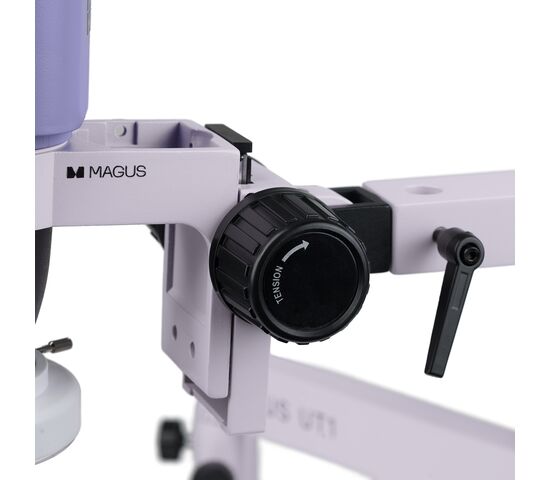

Штатив

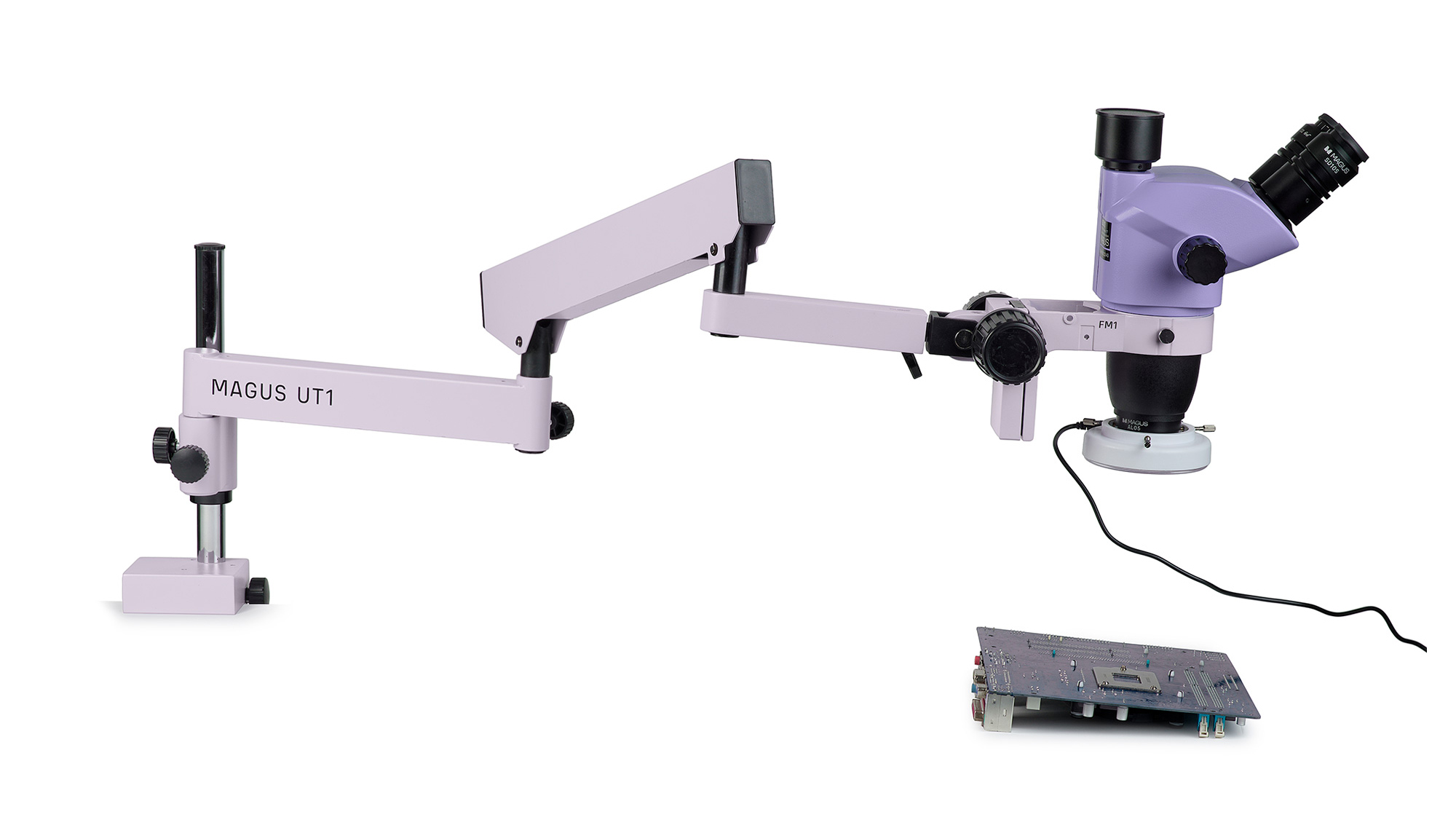

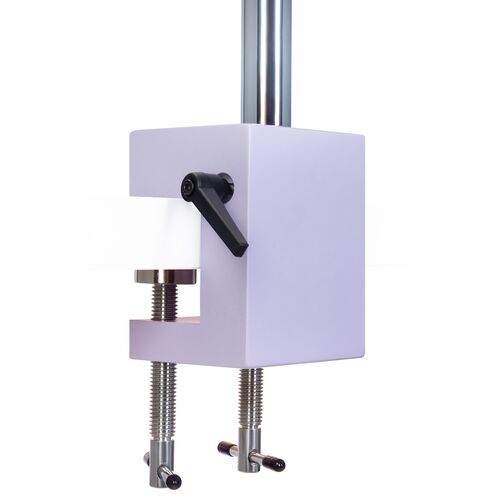

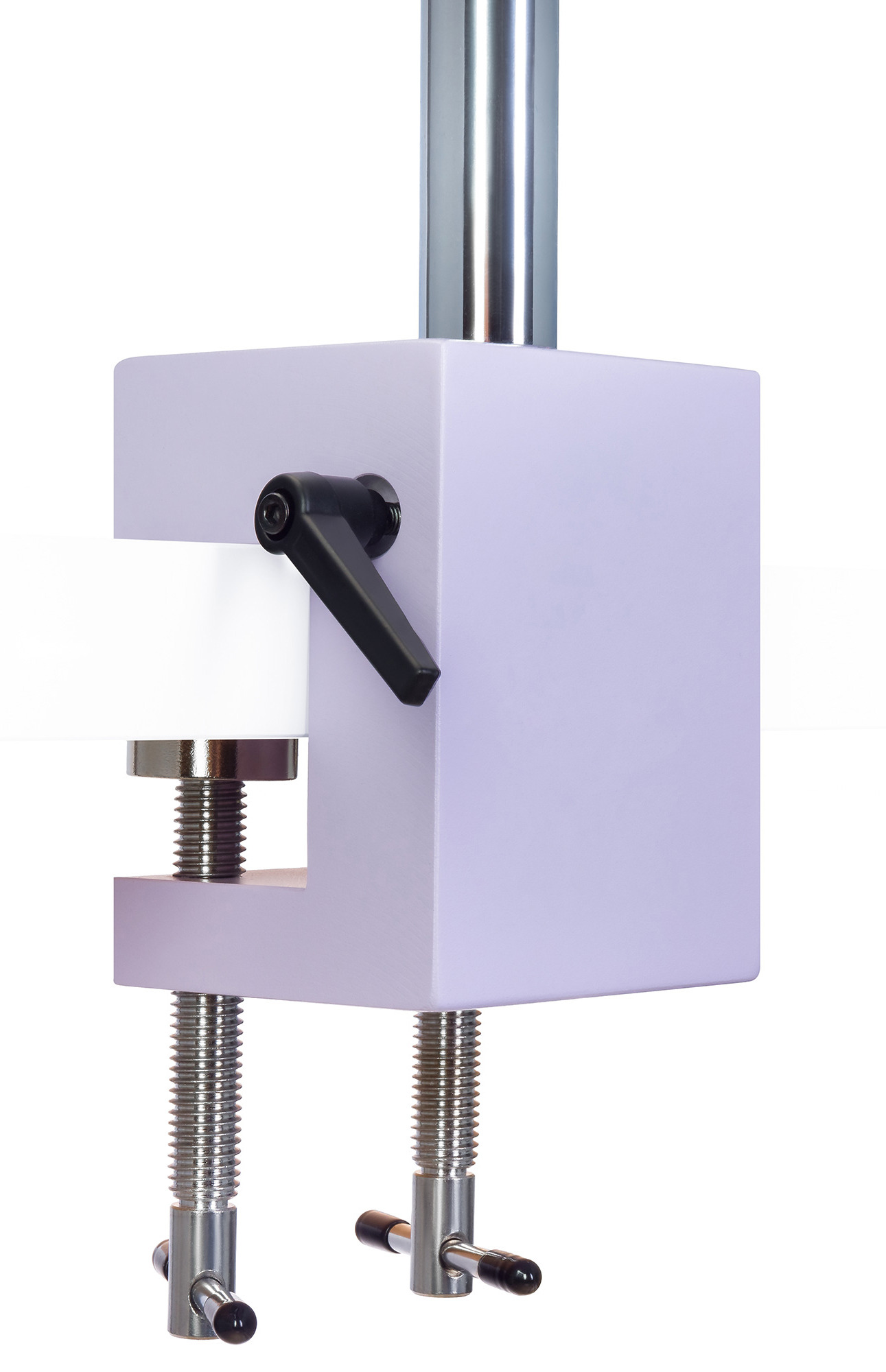

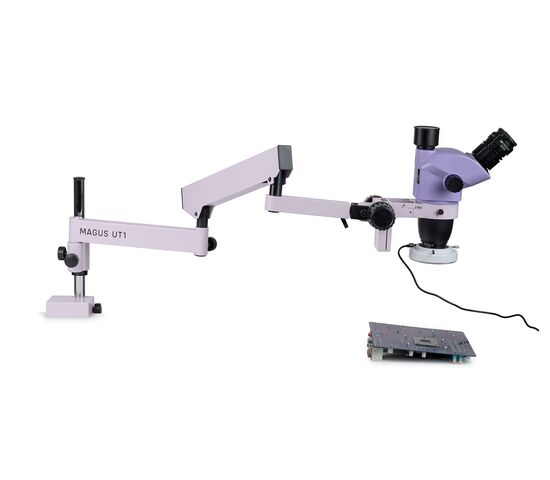

Стандарт расширяет зону видимости и обеспечивает большую свободу в выборе универсального положения оптической головы над соответствующей презентацией. Штатив состоит из четырех секций и крепится к краю рабочего стола с помощью надежной струбцины, поэтому не занимает места на столе.
Штатив регулирует положение оптической головы по высоте, регулирует горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на двух рабочих местах, если инженеры работают под микроскопом не постоянно.

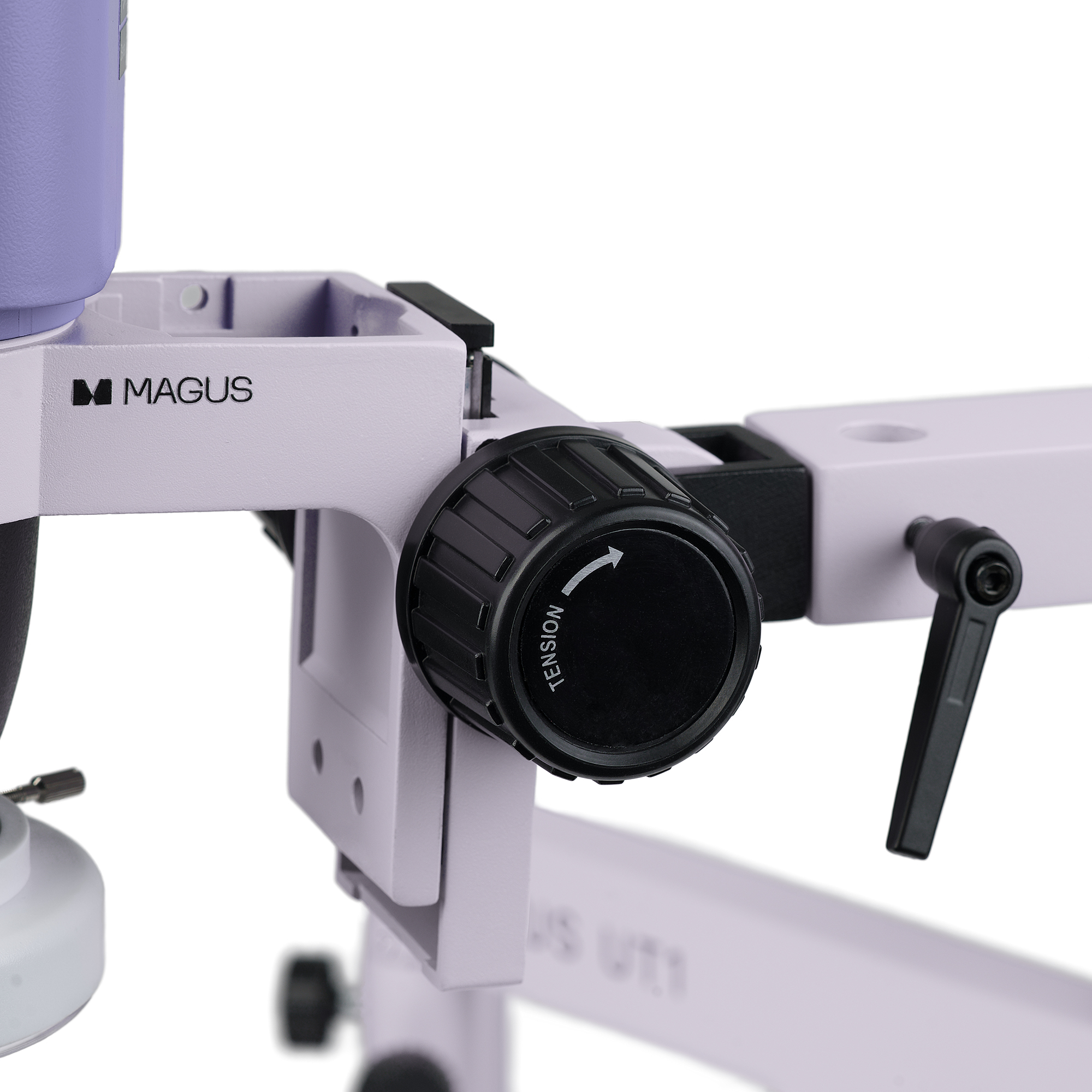

Механизм рассмотрения
Механизм обеспечивает плавное и комфортное приготовление. Рукоятки рассмотрены расположены коаксиально с двух сторон. Жесткость хода механизма тщательного регулирования регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность труда. Наши готовые решения основаны на опыте инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в дальнейшем дополнить набор аксессуаров аксессуарами.
Основные особенности:
- Тринокулярная визуальная насадка – оператор наблюдает увеличенное изображение через окуляры, а в будущем может укомплектовать микроскоп цифровой электрической лампой и документировать рабочий процесс, промежуточные и конические результаты.
- Трансфокаторная система плавно изменяет увеличение без потерь; коэффициент трансфокации 6,7:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хороший объем, компактная конструкция, низкая цена.
- Насадка 0,5х на объектив дает дополнительные возможности увеличения, поля зрения и рабочего расстояния.
- Универсальный штатив расширяет зону видимости и обеспечивает точное размещение оптической головы над объектом.
- Механизм позволяет осуществить плавное и удобное исследование при всем незначительном увеличении микроскопа.
- Кольцевой осветитель отражающего света с «холодной» цветовой температурой
- Возможность замены комплектующих и установки дополнительного оборудования по вашему желанию.
Комплектация
- Оптическая голова MAGUS Stereo 7TH – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT1
- Механизм фокусировки MAGUS FM1
- Осветитель кольцевой Levenhuk LED 144, с адаптером и резьбой
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Инструкция по эксплуатации и гарантийный талон
| Артикул | 84848 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Вес в упаковке | 11.775 кг |
| Характеристики микроскопа | |
| Тип | стереоскопические/инструментальные |
| Тип насадки | тринокулярная |
| Угол наклона окулярной насадки | 45° |
| Диапазон увеличения, крат | 3.4 — 45 |
| Коэффициент трансфокации | 6,7:1 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) |
| Объективы | 0,67–4,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,34–27х) |
| Рабочее расстояние, мм | 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) |
| Межзрачковое расстояние, мм | 54 — 75 |
| Поле зрения, мм | 32,8–4,9 (*опция: при использовании дополнительных окуляров и насадок на объектив: 65,7–0,9), с окуляром 10х |
| Возможность диоптрийной коррекции, D | ±5 (на каждом окуляре) |
| Фокусировка | грубая (50 мм, с механизмом регулировки жесткости) |
| Подсветка | светодиодная |
| Регулировка яркости | ✓ |
| Источник питания | сеть переменного тока, 115–230 В / 50/60 Гц |
| Тип лампы подсветки | осветитель кольцевой с регулируемой яркостью |
| Диапазон рабочих температур, °С | 0...+40 |
| Возможность подключения другого оборудования | насадки на объектив (1,5х, 2х) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Оптическая схема | стереомикроскоп Грену |
| Назначение | для прикладных работ |
| Расположение подсветки | верхняя |
| Метод исследования | светлое поле |
| Характеристики штатива | |
| Максимальная высота, мм | 400 |
| Максимальный горизонтальный вынос, мм | 700 |
| Диаметр вертикальной штанги, мм | 25 |
| Длина вертикальной штанги, мм | 275 |
| Максимальная толщина стола для захвата струбциной, мм | 50 |
