Описание

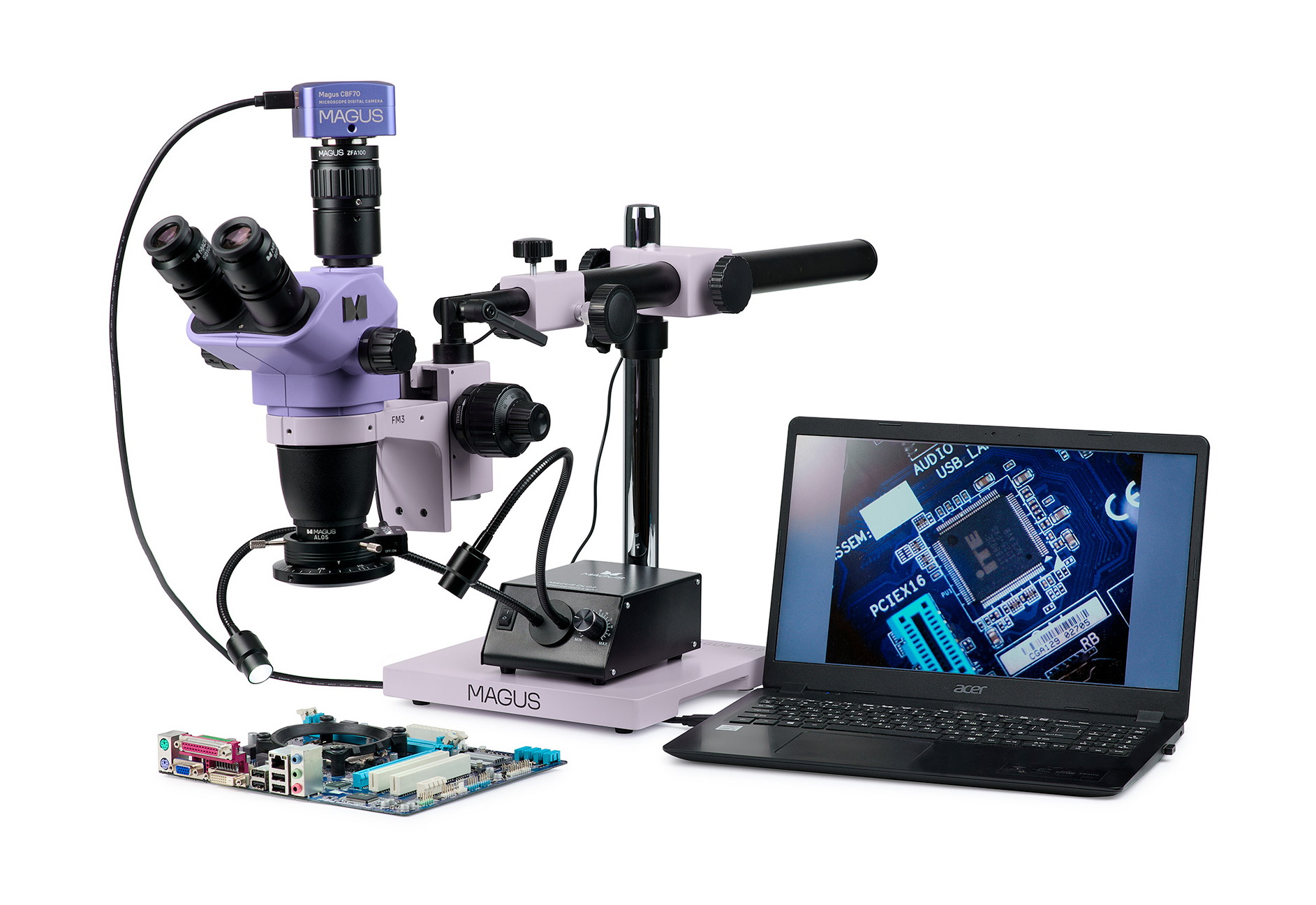

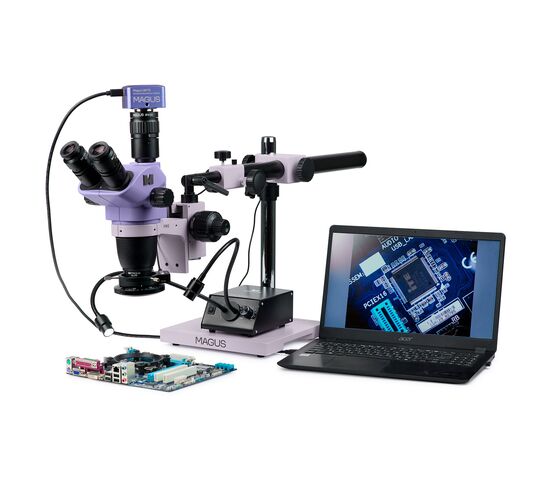

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головки серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет четкость поверхности поверхности без потери пространственной ориентации и обеспечивает необходимую обработку сразу. Тринокулярный микроскоп подойдет тем, кто предпочитает сохранять привычное положение тела при работе и смотреть в окуляры.
Камера в заключении микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камеры с интерфейсом USB 2.0.

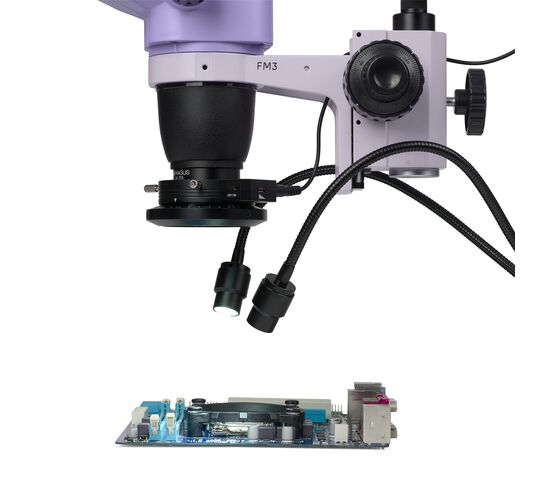

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, документирует промежуточные и конечные этапы работы. Данная функция используется для контроля качества и создания информационных баз. Камера 21 Мп на однократном адаптере C-Mount обеспечивает необходимое разрешение при работе со стереоскопическим микроскопом, матрица размером 4/3 дюйма выводит на экран возможно максимальное поле обзора. При минимально увеличенном поле зрения микроскопа на экране компьютера размер составляет 53,5x37 мм.

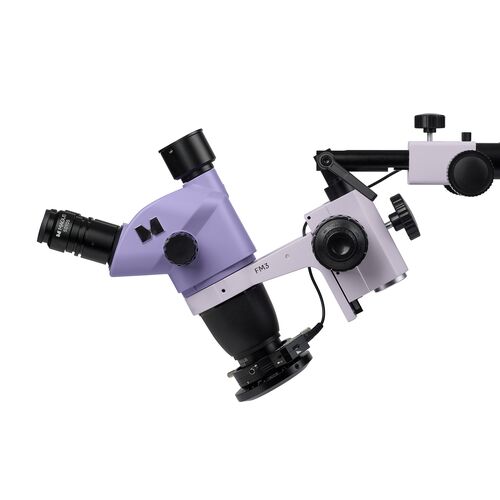

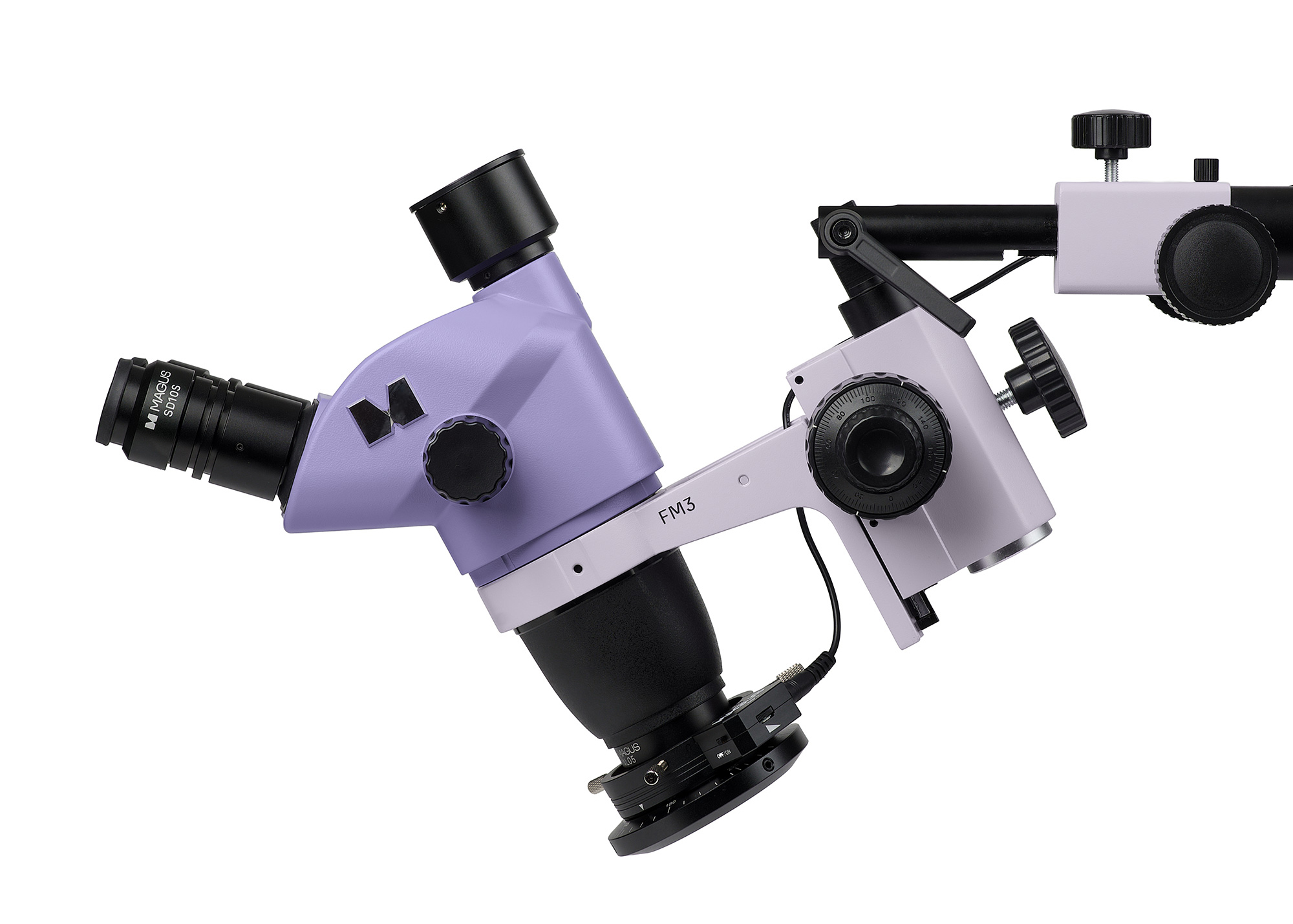

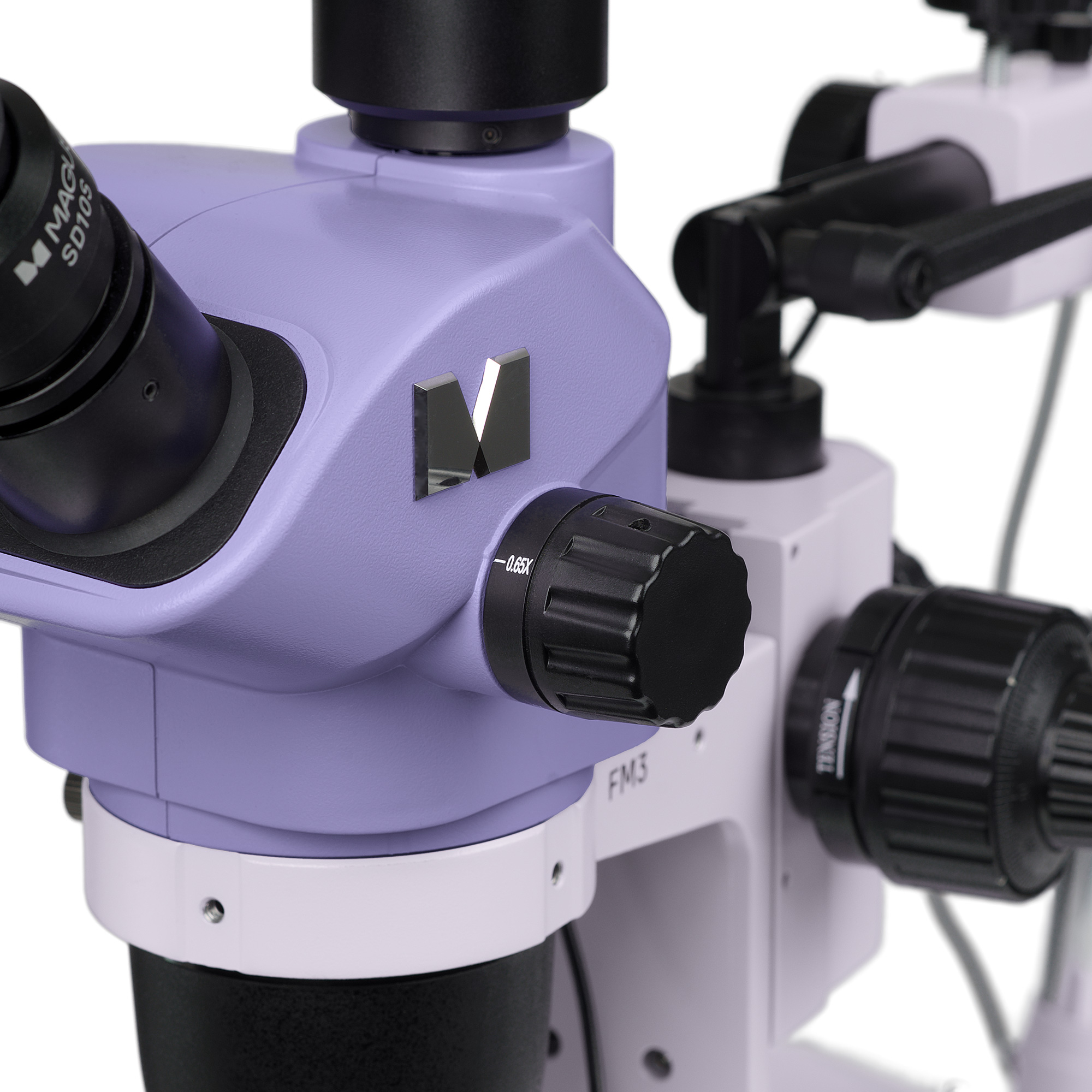

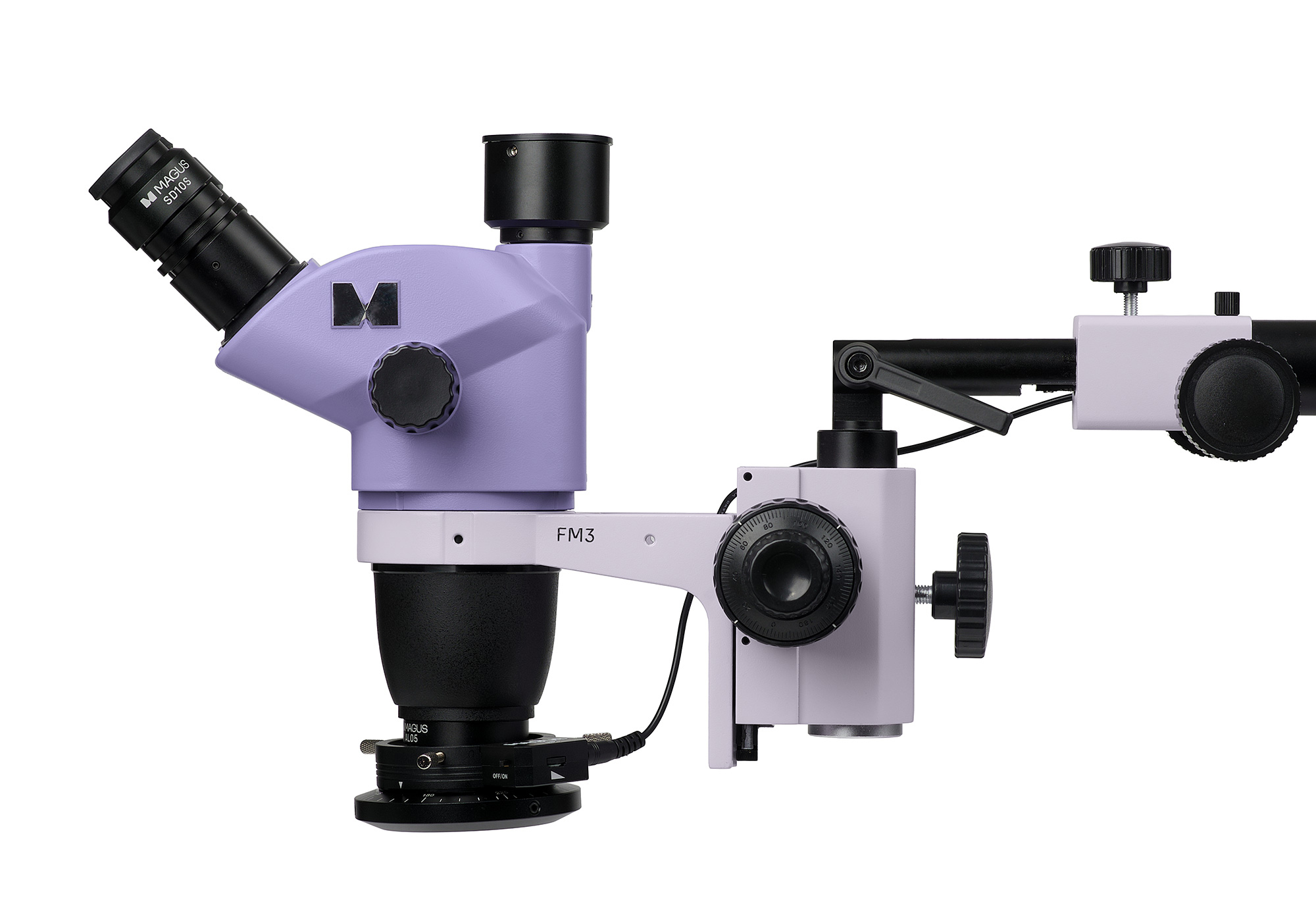

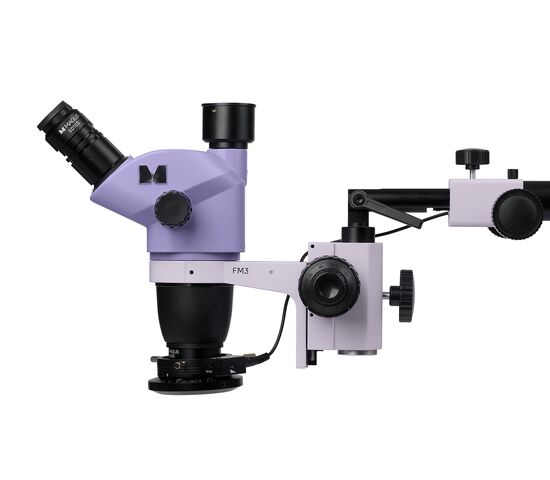

Оптическая голова

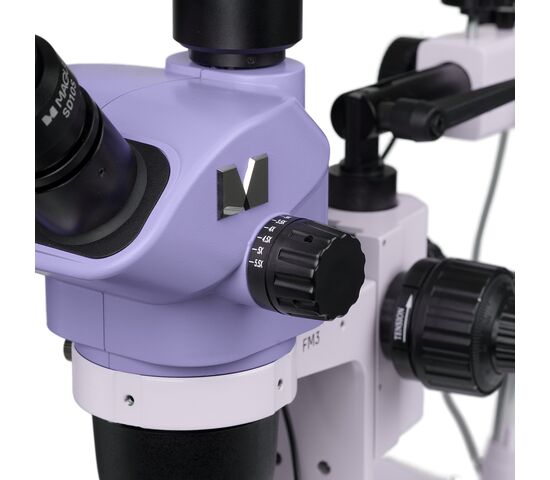

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Размер 3,25–27,5х и рабочее расстояние 177 мм для пайки учитываются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм по критериям контроля считаются без использования насадки 0,5х.
Манипуляции требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окулярах диаметр поля зрения с насадкой 0,5х составляет 67,7 мм, при увеличении микроскопа 3,25х, при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

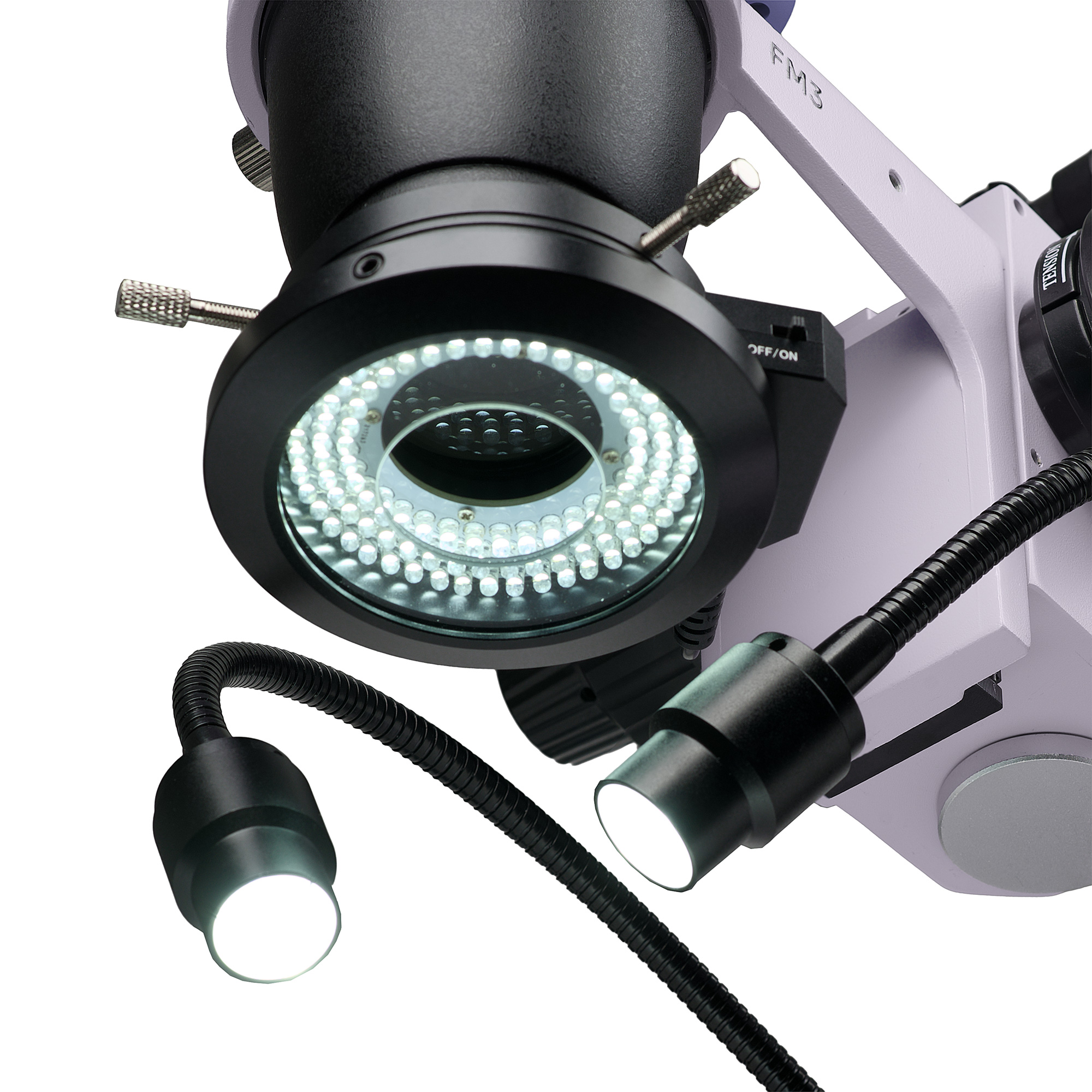

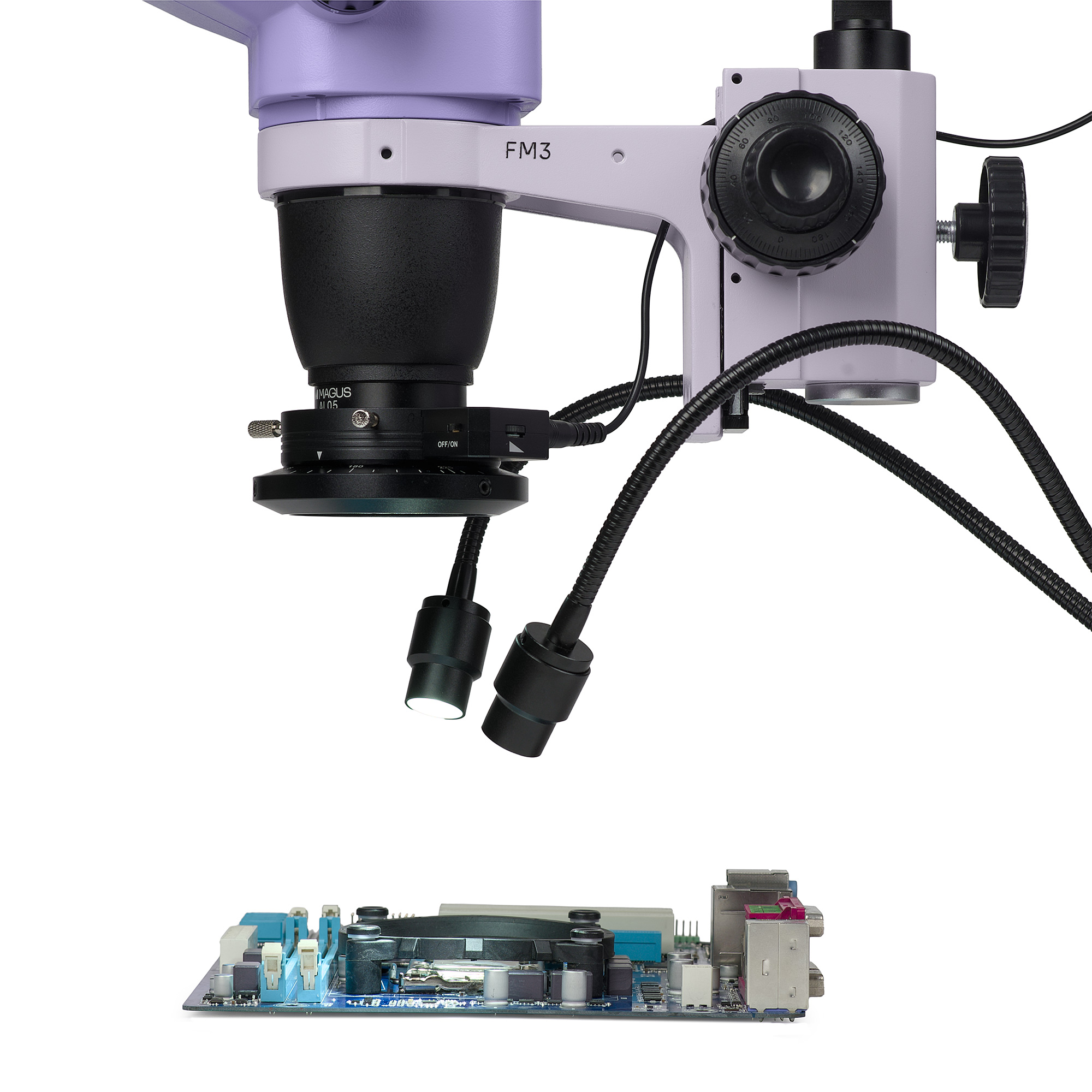

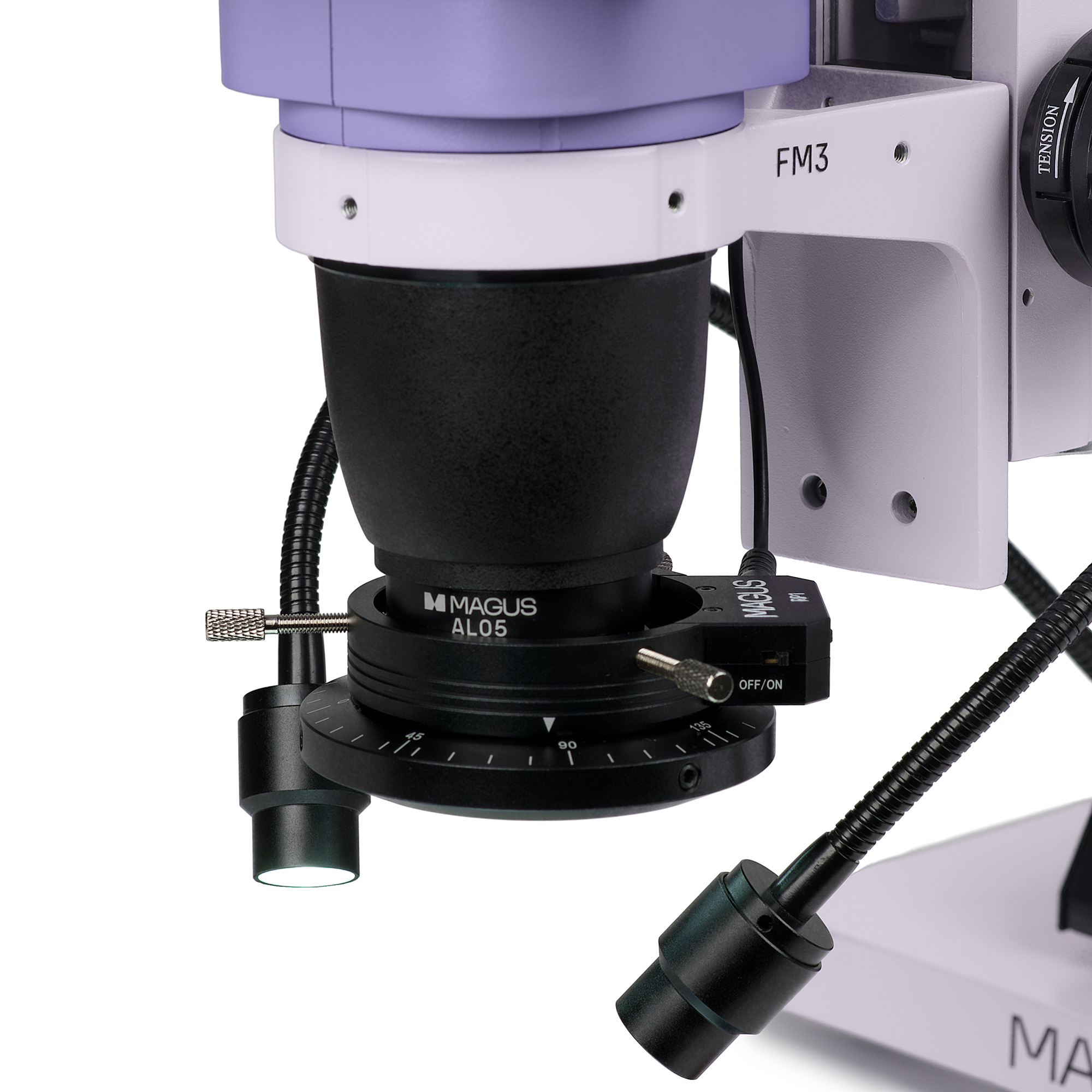

Осветители

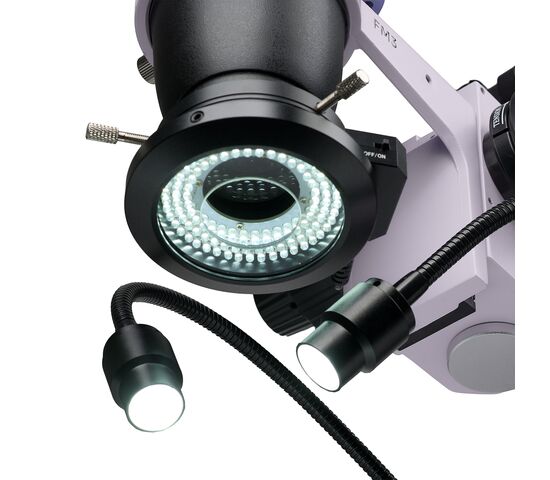

Решение разных задач требует разных видов освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором собирает блины с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы во всех видах для изменения рельефа поверхности.

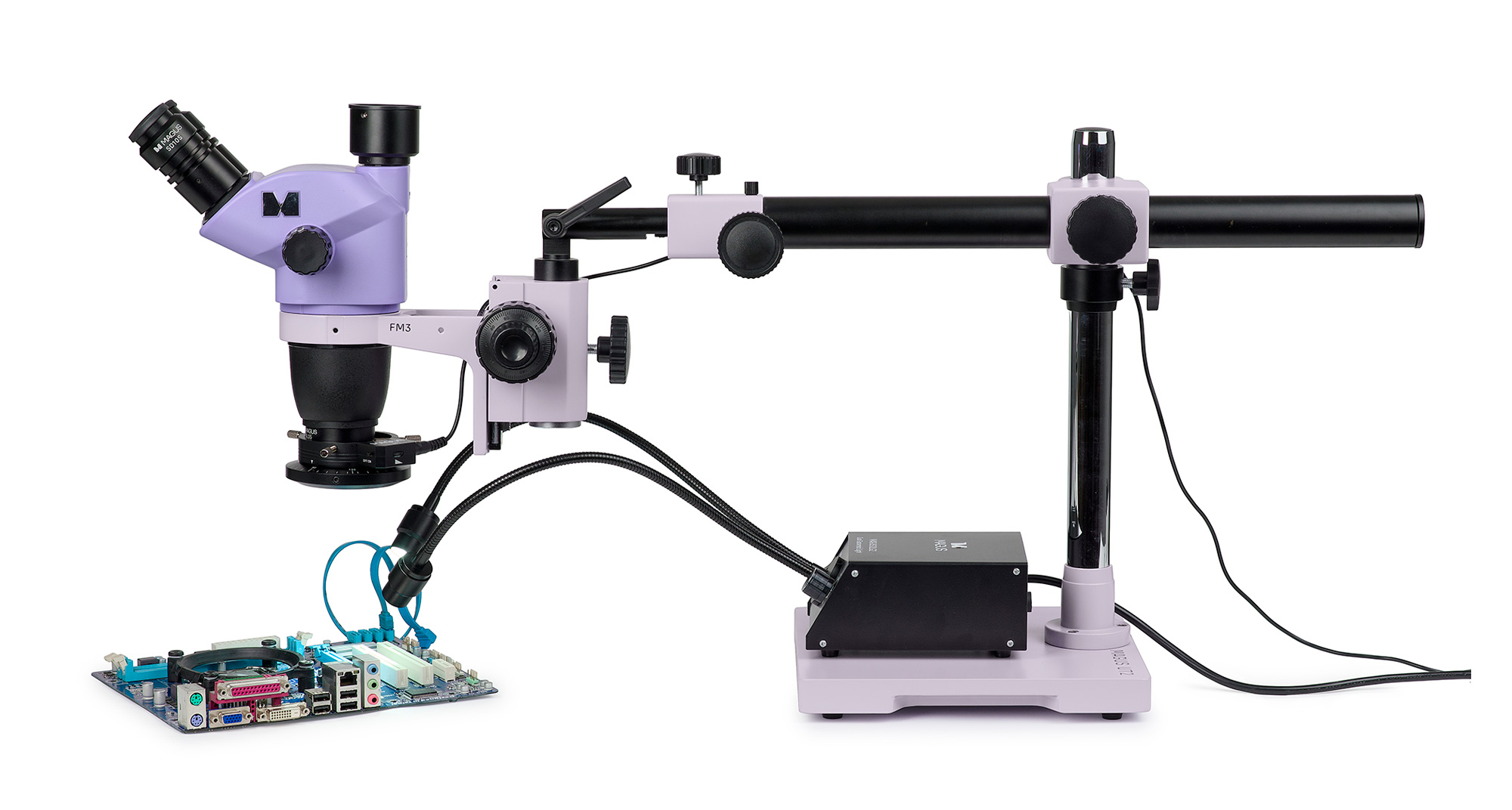

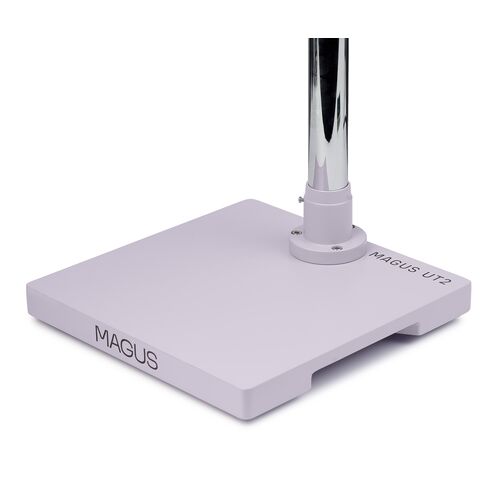

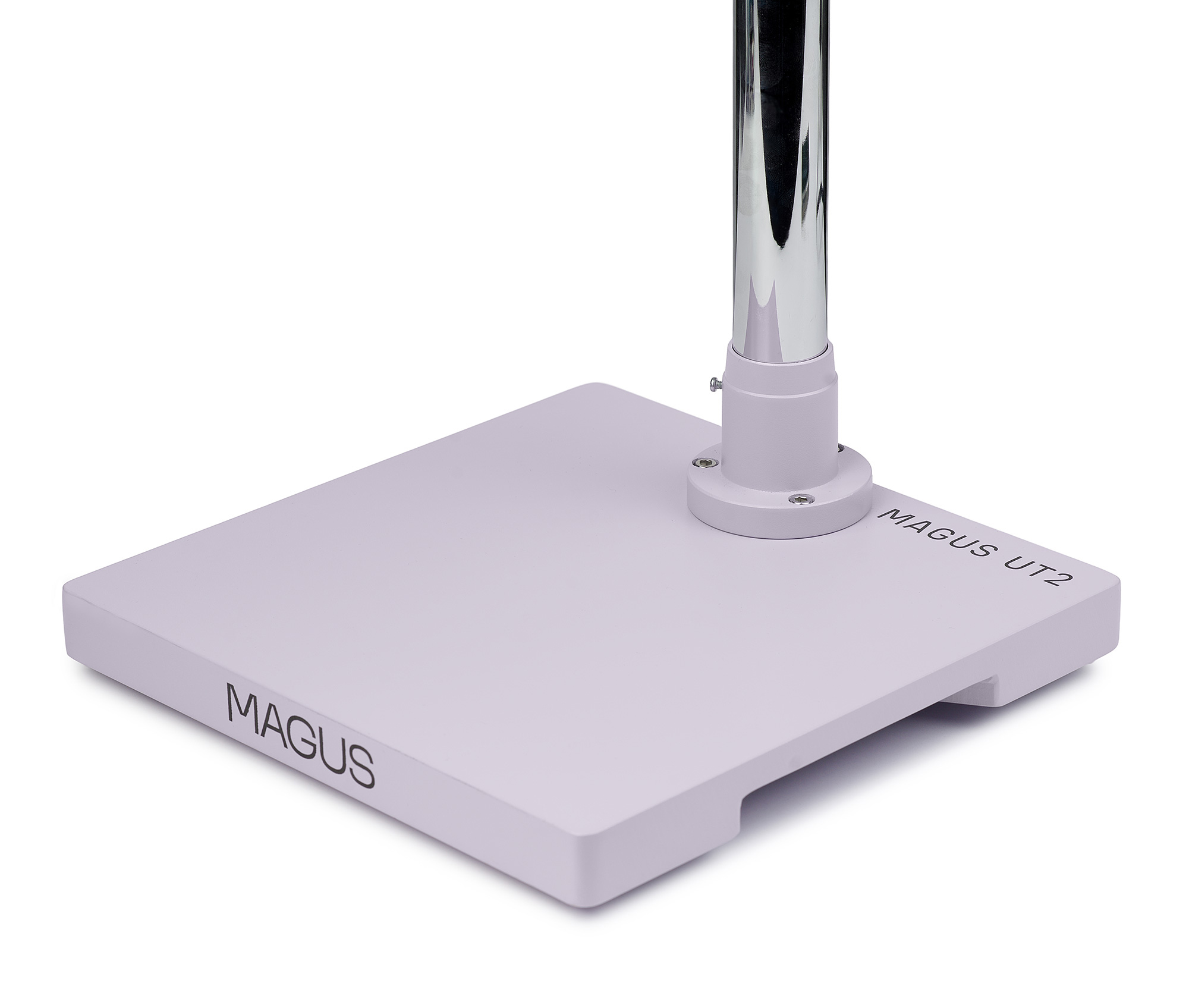

Штатив

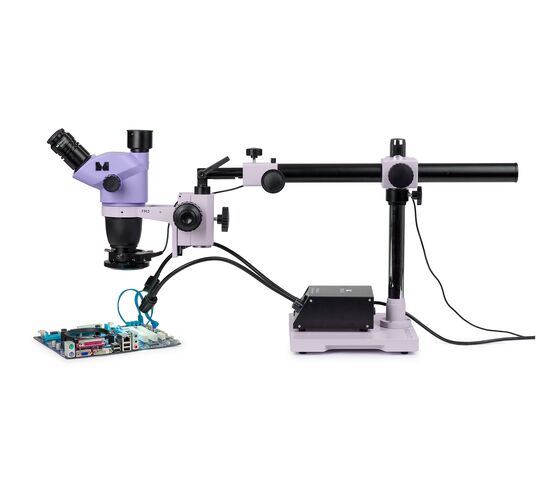

Универсальный штатив со легкой подвеской обеспечивает минимальное перемещение при перемещении, а длинная горизонтальная штанга расширяет рабочую зону.

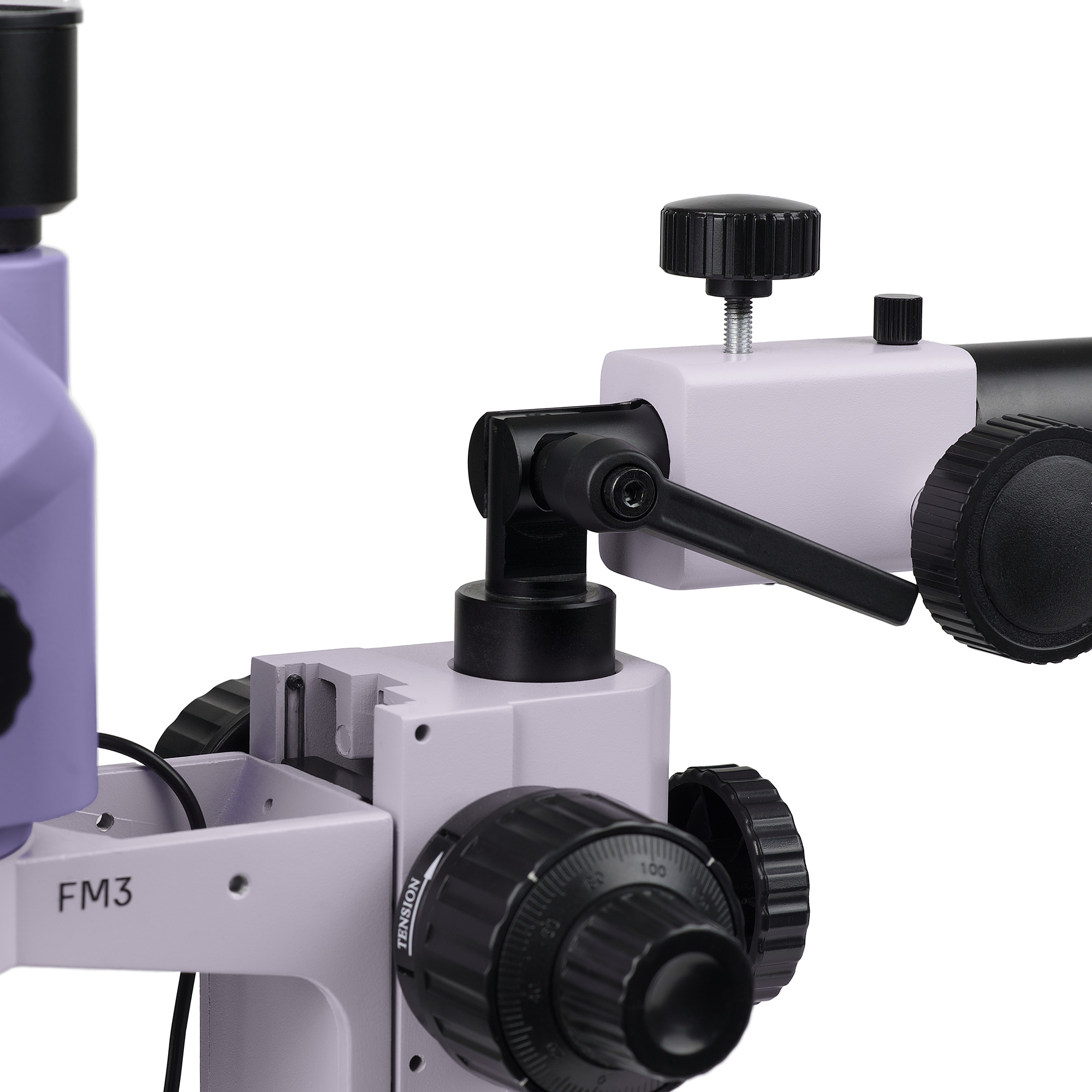

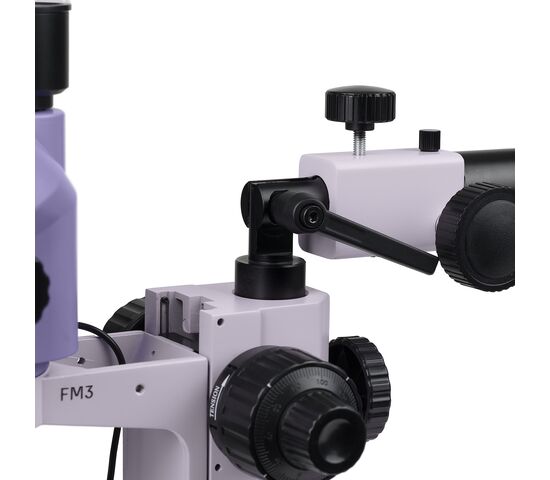

Во время работы не всегда удобно передвигать объект под оптическим обзором микроскопа. Иногда удобнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую головку в горизонтальной плоскости вперед-назад.

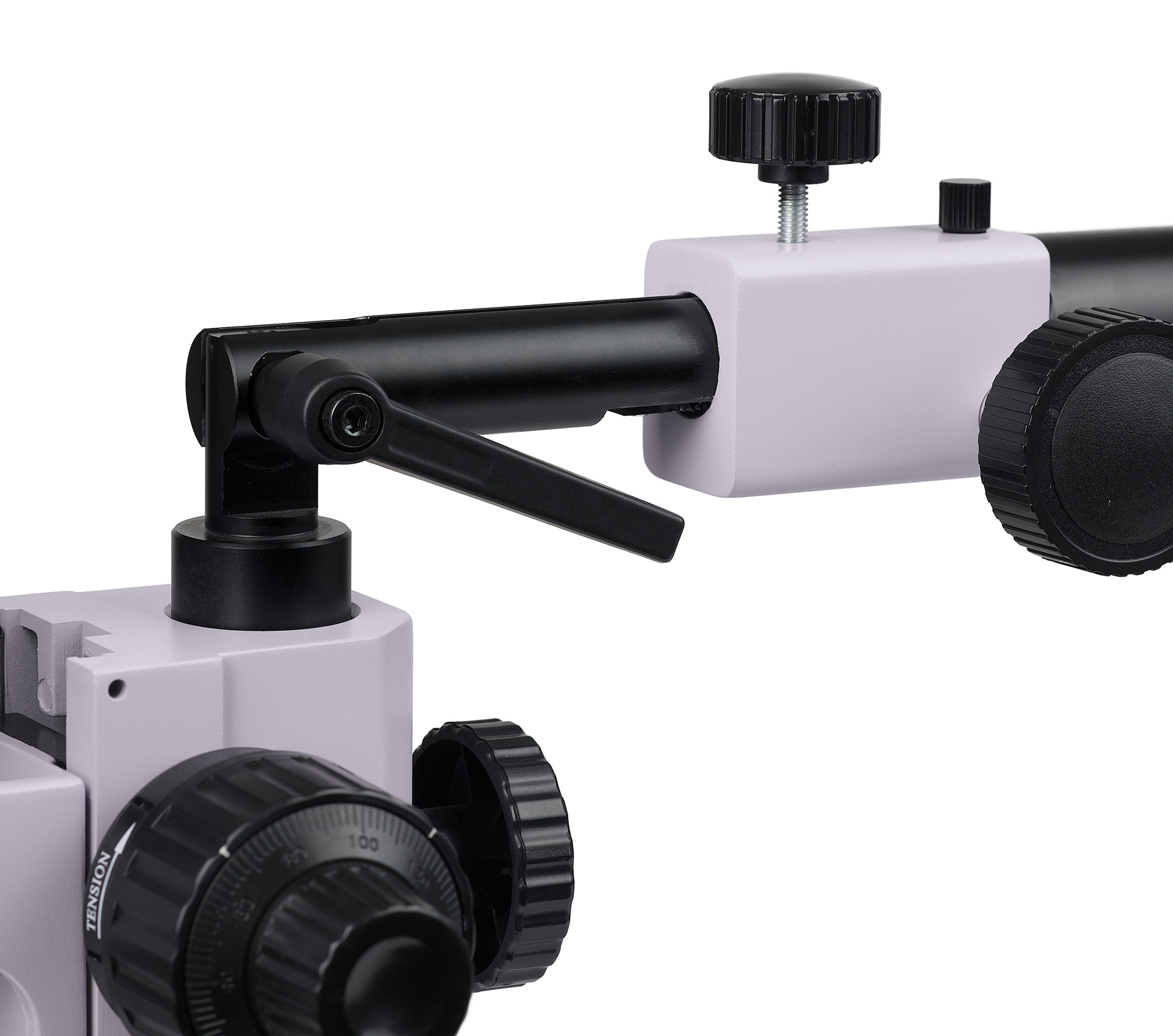

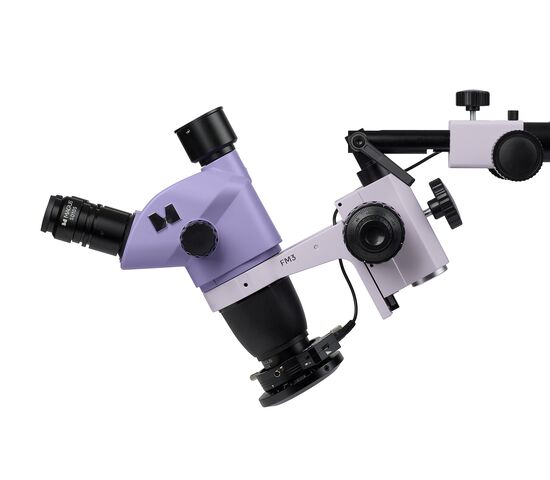

Штативный конец механизма, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объекта, который лежит на столе. Эта функция используется для манипуляций, проверки качества пайки и изучения изогнутых объектов.

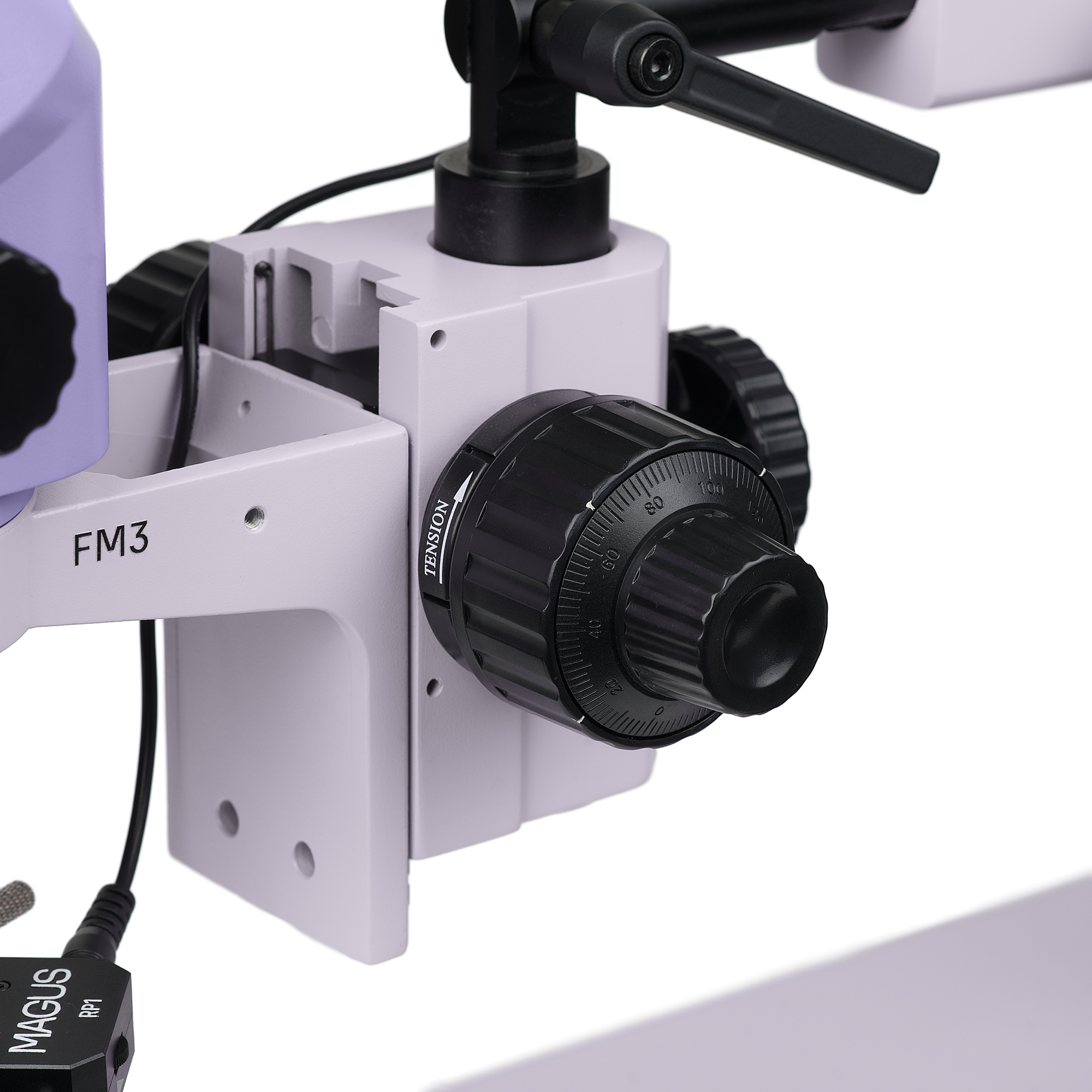

Механизм рассмотрения

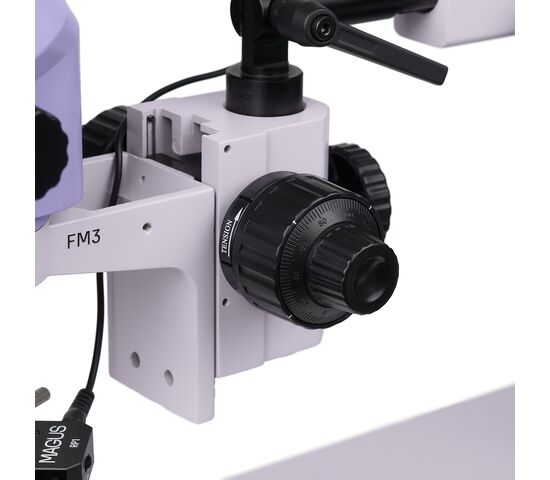

Механизм применения осуществляется грубо и тонко. Тонкая оценка вклада в увеличение выше на 40 раз. Рукоятки рассмотрены расположены коаксиально с двух сторон. Жесткость хода механизма грубо регулируется.
Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность труда. Наши готовые решения основаны на опыте инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в дальнейшем дополнить набор аксессуаров аксессуарами.
Основные особенности микроскопа:
- Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
- Трансфокаторная система плавно изменяет увеличение без потерь; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хороший объем, компактная конструкция, низкая цена.

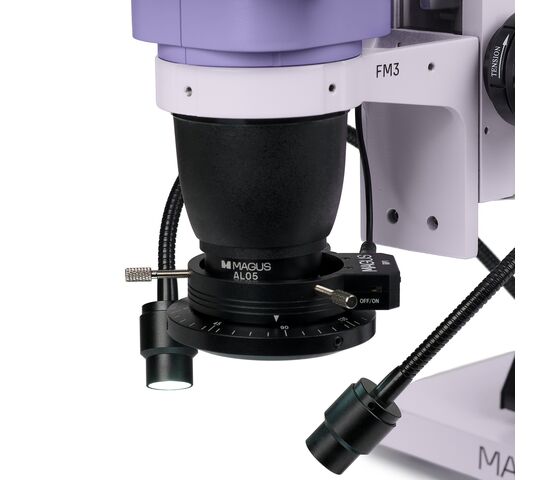

- Насадка 0,5х на объектив дает дополнительные возможности увеличения, поля зрения и рабочего расстояния.
- Универсальный штатив расширяет видимую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения.
- Механизм изготовления осуществляется грубо и тонко – работа комфортна на всем протяжении увеличения микроскопа.
- Два осветителя отражателя света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
- Возможность замены комплектующих и установки дополнительного оборудования по вашему желанию.
Основные особенности камеры:
- Сенсор 21 Мпикс – неправильное разрешение для стереомикроскопа
- Матрица 4/3" выводит на экран максимальное поле обзора
- 17 кадров в секунду максимальному разрешению – достаточно для настройки фокуса
- До 192 кадров в секунду при сниженном разрешении – для демонстраций вживую и записей видео; перемещение осуществляется без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависимостей и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.
- Для установки на микроскоп используется адаптер C-mount 1х с регулируемым фокусным расстоянием, входящий в комплект.
Комплектация
- Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT2
- Механизм фокусировки MAGUS FM3
- Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
- Осветитель типа «гусиная шея» MAGUS LED DGL2
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Адаптер C-mount MAGUS ZFA100
- Инструкция по эксплуатации и гарантийный талон
| Артикул | 84845 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Вес в упаковке | 23.5 кг |
| Тип | стереоскопические/инструментальные |
| Тип насадки | тринокулярная |
| Угол наклона окулярной насадки | 45° |
| Диапазон увеличения, крат | 3.25 — 55 |
| Коэффициент трансфокации | 8,4:1 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) |
| Объективы | 0,65–5,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33х) |
| Рабочее расстояние, мм | 105 (с насадкой 0,5х: 177, *опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) |
| Межзрачковое расстояние, мм | 54 — 75 |
| Поле зрения, мм | 33,8–4 (с насадкой 0,5х: 67,7–8, *опция: при использовании дополнительных окуляров и насадок на объектив: 67,7–0,9) |
| Возможность диоптрийной коррекции, D | ±5 (на каждом окуляре) |
| Фокусировка | грубая (45 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | светодиодная |
| Регулировка яркости | ✓ |
| Источник питания | сеть переменного тока, 115–230 В / 50/60 Гц |
| Тип лампы подсветки | осветитель кольцевой с поляризационным фильтром с регулируемой яркостью; осветитель типа «гусиная шея» с регулируемой яркостью |
| Диапазон рабочих температур, °С | 0...+40 |
| Возможность подключения другого оборудования | насадки на объектив (1,5х, 2х) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Оптическая схема | стереомикроскоп Грену |
| Назначение | для прикладных работ |
| Расположение подсветки | верхняя |
| Метод исследования | светлое поле |
| Цифровая камера в комплекте | ✓ |
| Диаметр горизонтальной штанги, мм | 38 |
| Длина горизонтальной штанги, мм | 470 |
| Диаметр вертикальной штанги, мм | 38 |
| Длина вертикальной штанги, мм | 493 |
| Диапазон перемещения по горизонтали, мм | 380 |
| Максимальная высота объекта, мм | при работе без насадки – 150, при работе с насадкой 0,5х – 65 |
| Диаметр установочного пальца, мм | 32 |
| Размеры основания штатива, мм | 252x252x30 |
| Характеристики камеры | |
| Чувствительный сенсор | SONY Exmor CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 21 |
| Максимальное разрешение, пикс | 5280x3954 |
| Размер сенсора | 4/3" (17,4x13,0 мм) |
| Размер пикселя, мкм | 3.3x3.3 |
| Светочувствительность | 399 мВ при 1/30 с |
| Отношение сигнал/шум | 0,1 мВ при 1/30 с |
| Время выдержки | 0,1 мс – 15 с |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 17@3952x3952, 17@5280x3954, 192@584x438, 56@2640x1976, 67@1760x1316 |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif |
| Формат файлов видеозаписи | *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше), *.wmv |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Баланс белого | автоматический, ручной |
| Контроль экспозиции | автоматический, ручной |
| Программные возможности | время выдержки, размер изображения, яркость |
| Программное обеспечение | MAGUS View |
| Выход | 5 Гб/с, USB 3.0 |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
| Тип крепления | C-mount |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, >#/td### | 30 — 80 |
