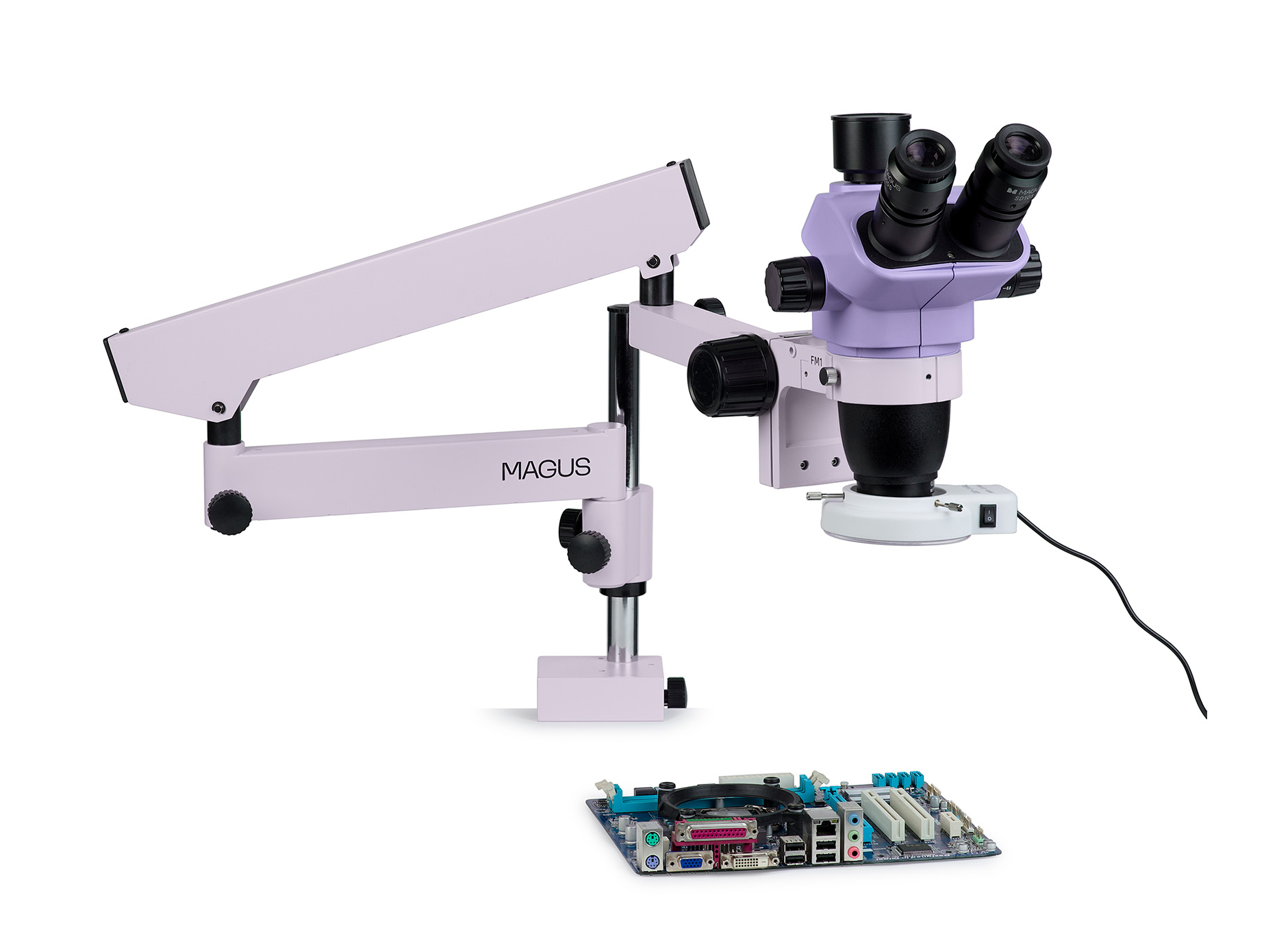

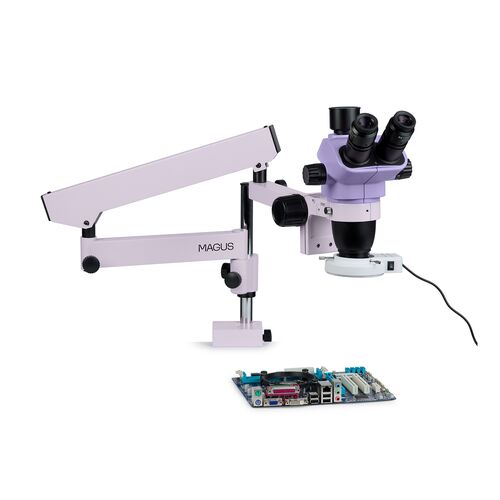

Микроскоп стереоскопический цифровой MAGUS Stereo D7TR LCD для ремонта и пайки

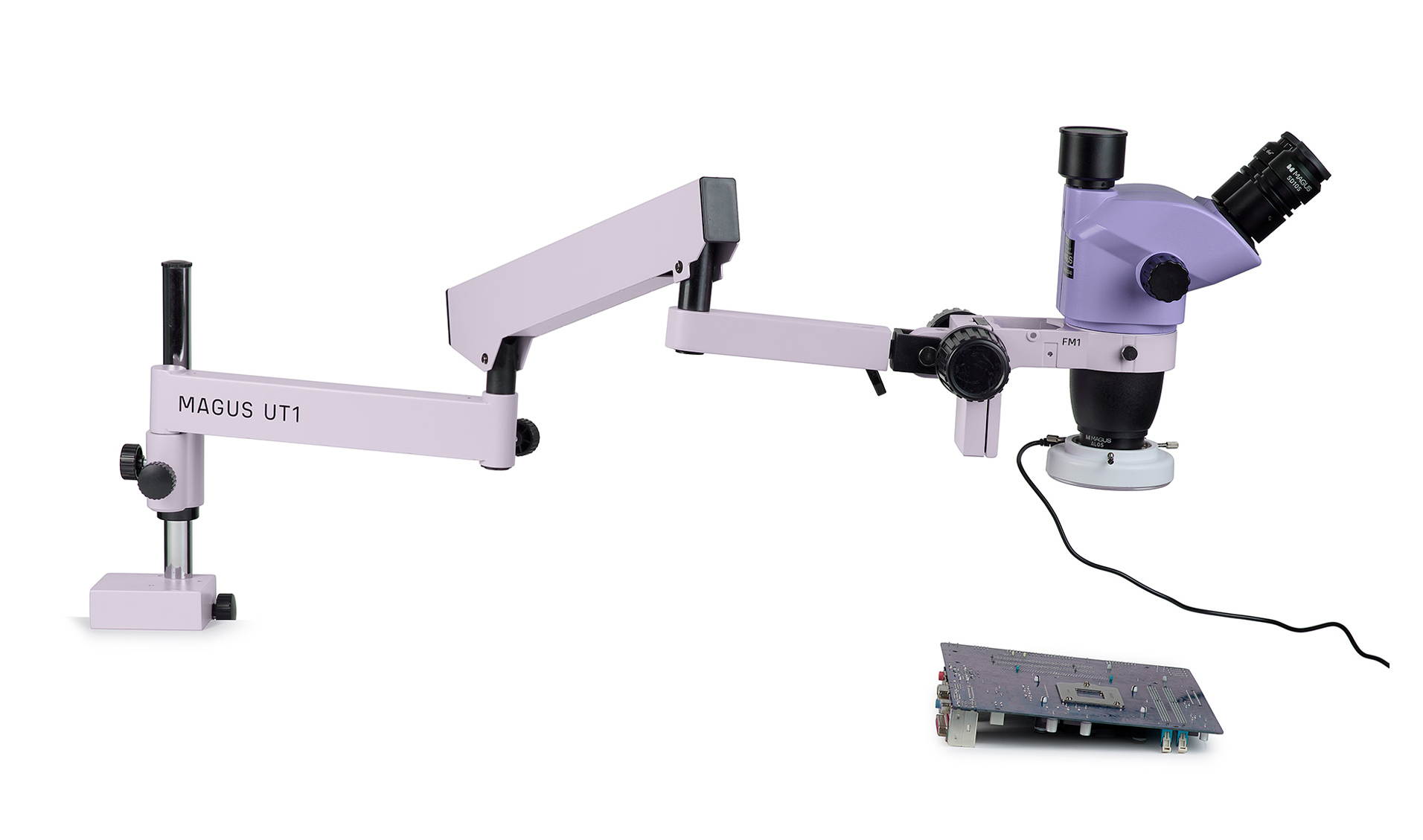

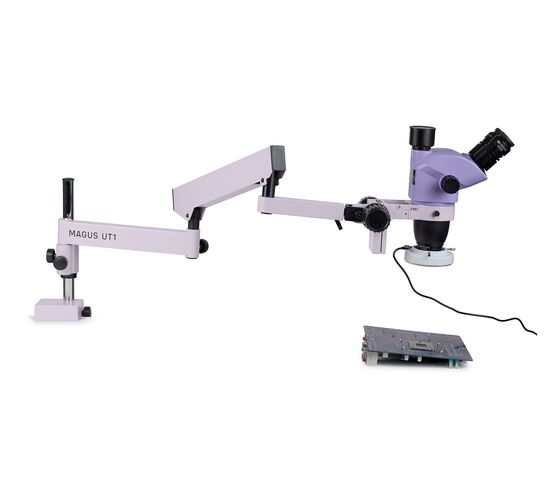

Готовое решение для пайки, ремонта и контроля качества готовых изделий, созданных на базе оптической головки серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.
Стереоскопический микроскоп с оптической схемой Грену сохраняет четкость поверхности поверхности без потери пространственной ориентации и обеспечивает необходимую обработку сразу. Тринокулярный микроскоп с монитором обеспечивает два боковых наблюдения – и в окуляры, и на экран монитора.
Микроскоп оснащен кольцевым осветителем отражающего света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера

Цифровая камера оснащена 2-мегапиксельным сенсором и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикселей).
Наблюдение за экраном предъявляет требования к частоте кадров, поскольку руки и инструменты перемещаются под микроскопом. Камера настраивается в канале визуализации с помощью адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI настройка частоты 60 кадров в секунду – выберите минимум для плавной передачи кадров на экран без задержек.

Монитор

Монитор помещается в установленную камеру микроскопа и выводит изображение в первое время. Поддерживаются HDMI-камеры MAGUS, работающие в разрешениях Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор ставится на стол или прикрепляется к камере.
Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения требует некоторого времени для приобретения привычек, зато спина и она не будут уставать. Эта модель также подойдет и преподавателям, которые обучают студентов.
При минимальном увеличении микроскопа поле зрения на экране монитора составляет 33,25x18,68 мм.

Оптическая голова

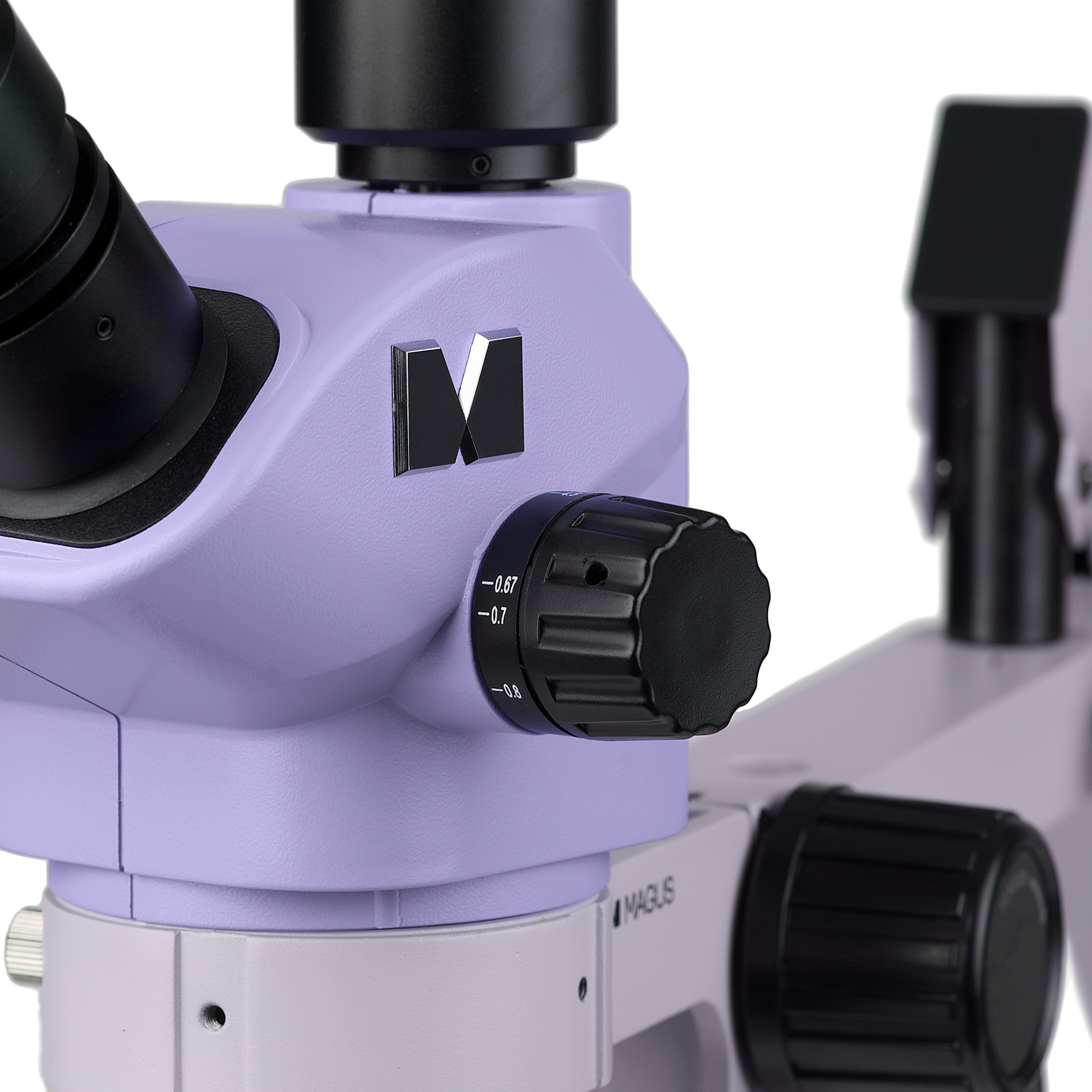

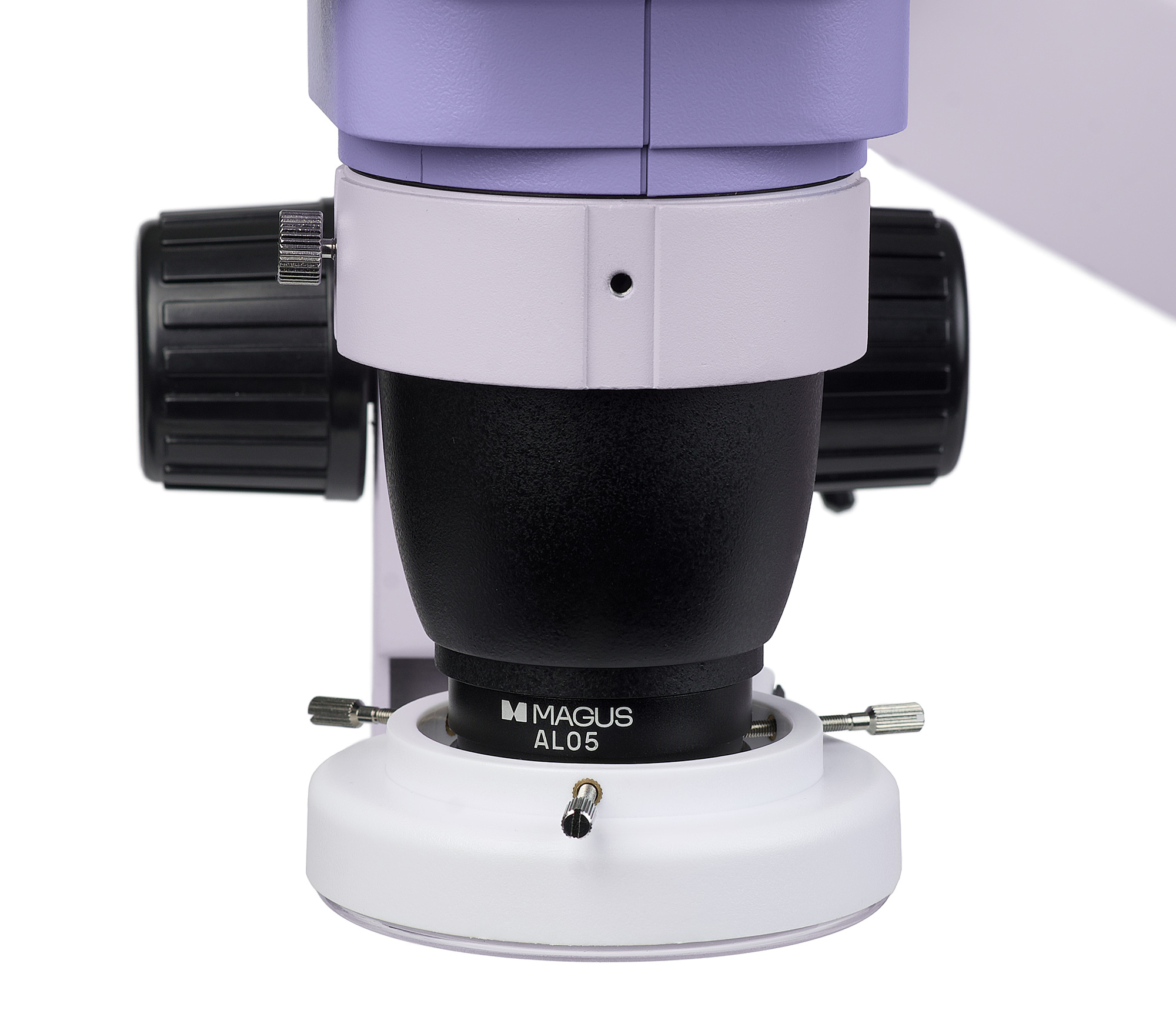

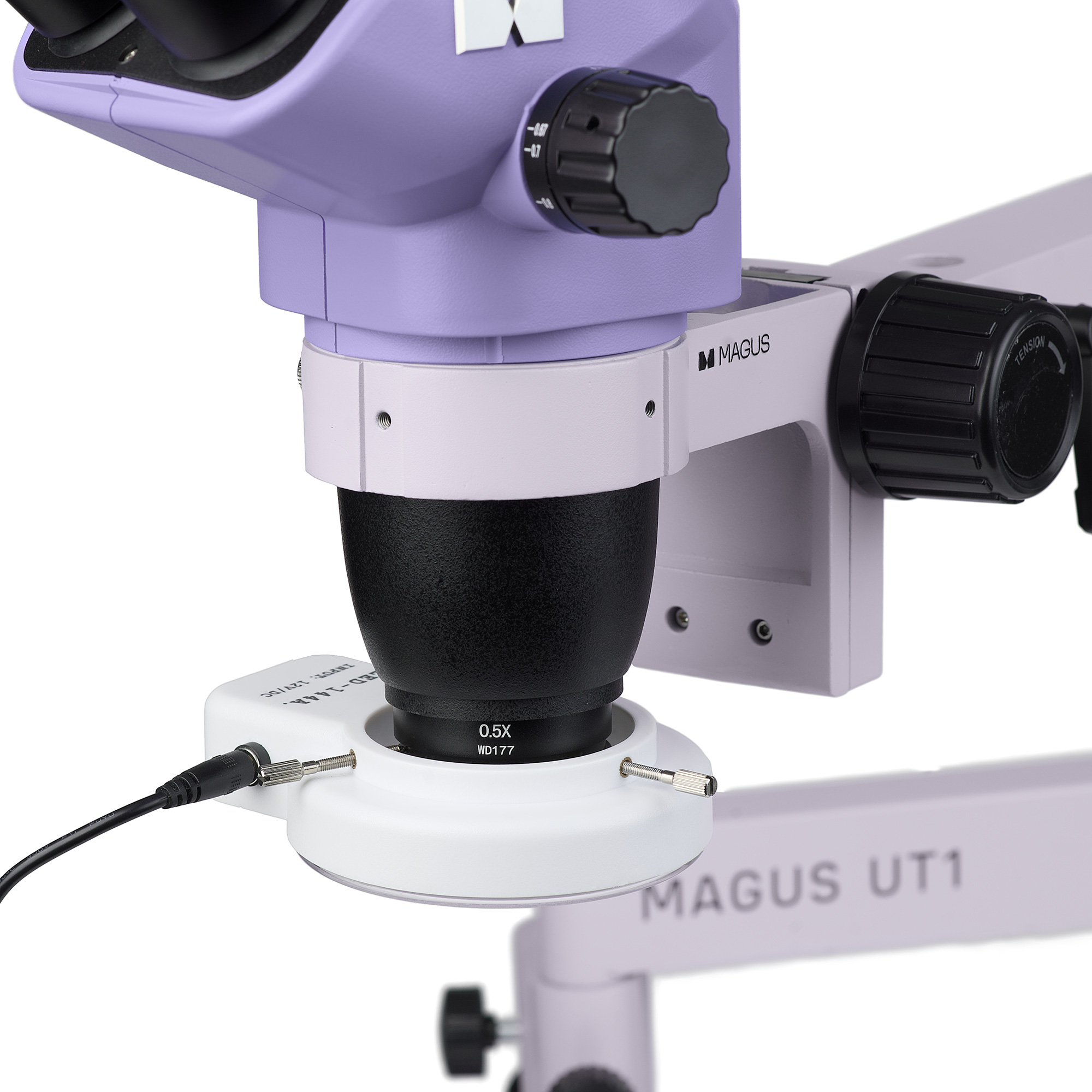

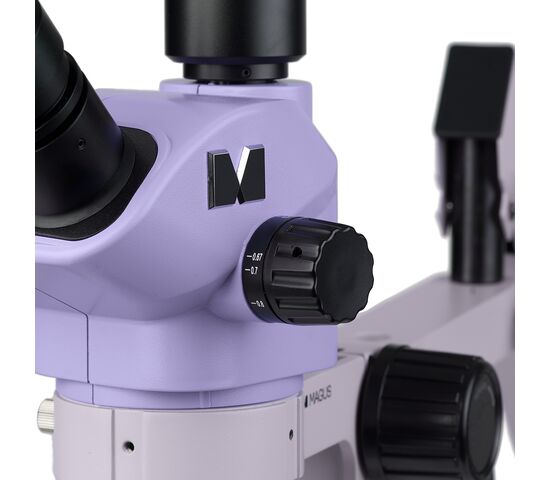

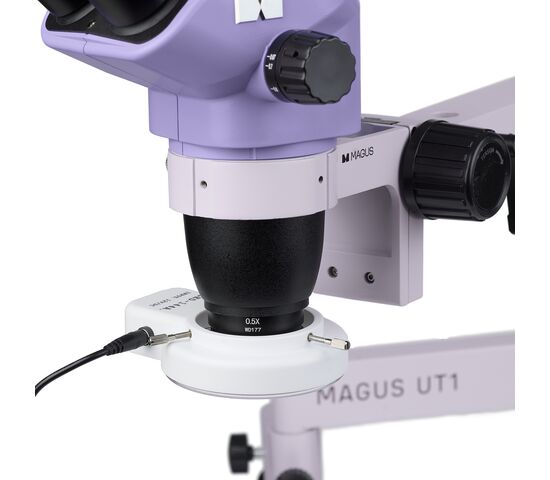

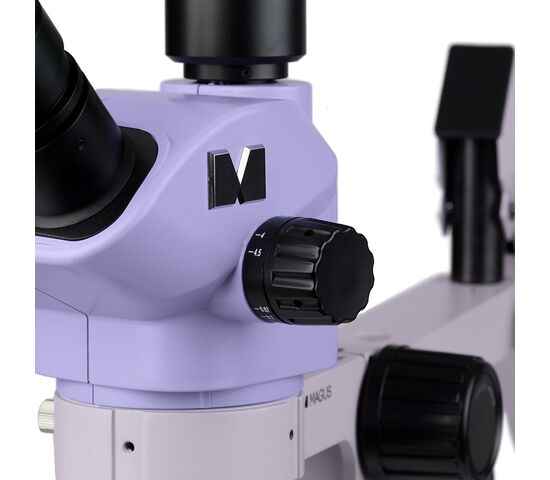

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потерь фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Размер пайки 3,4–22,5х и рабочее расстояние 177 мм, для пайки используются с применением насадки 0,5х.
Увеличение 6,7–45х и рабочее расстояние 105 мм по критериям контроля считаются без использования насадки 0,5х.
Манипуляции требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окулярах диаметр поля зрения с насадкой 0,5х составляет 65,7 мм, при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Осветитель

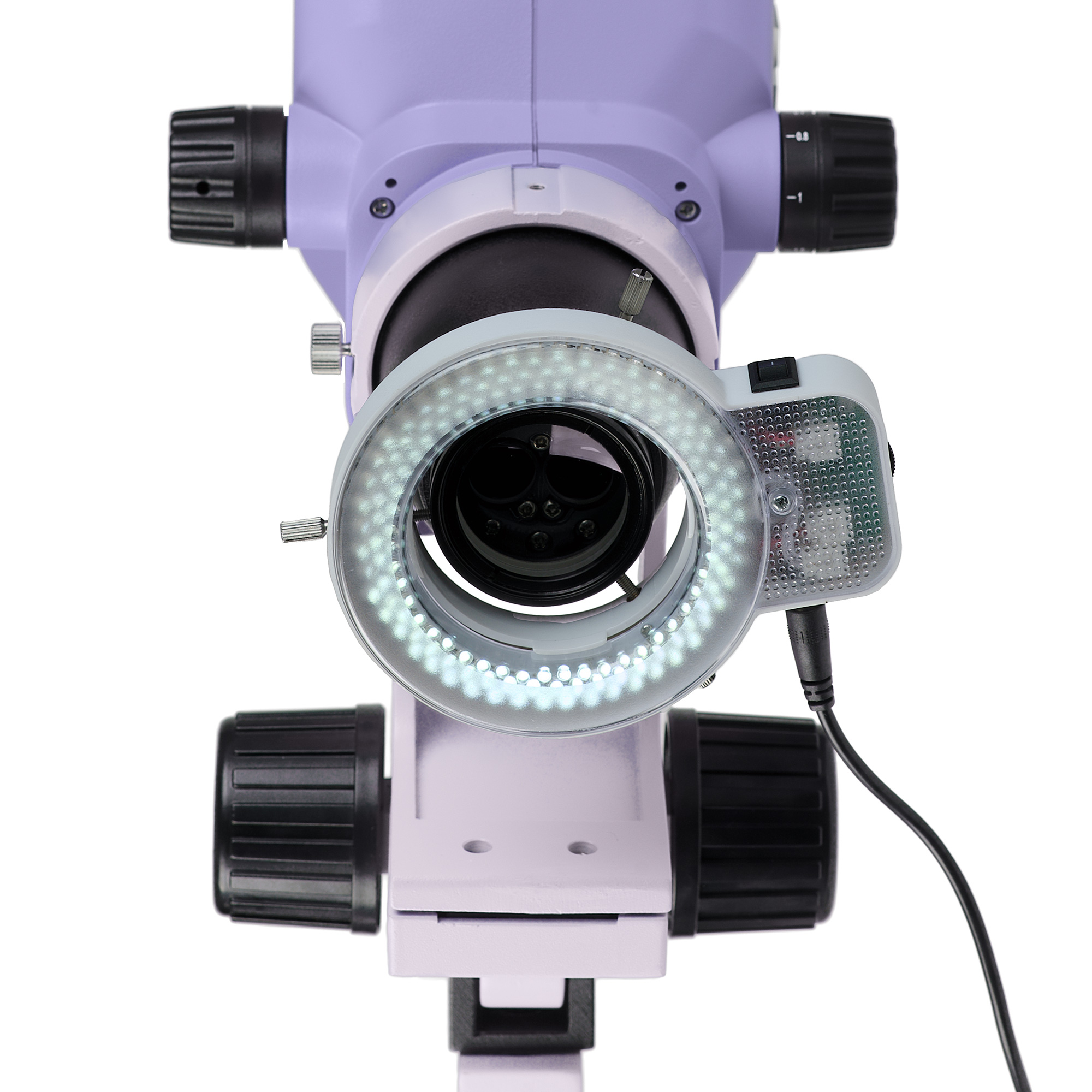

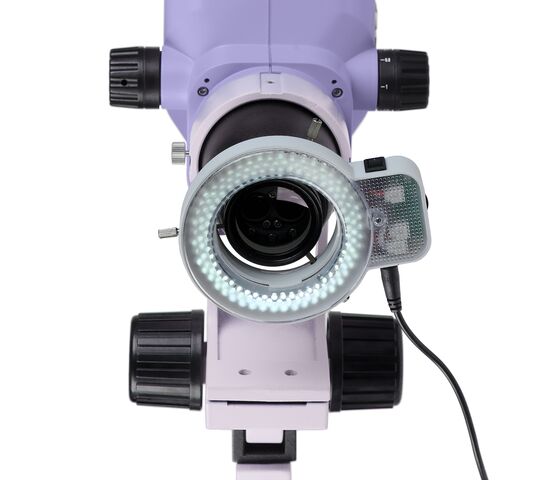

Кольцевой осветитель с регулировкой яркости обеспечивает бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К, яркость освещения 18 000 лк при рабочем расстоянии 105 мм.

Штатив

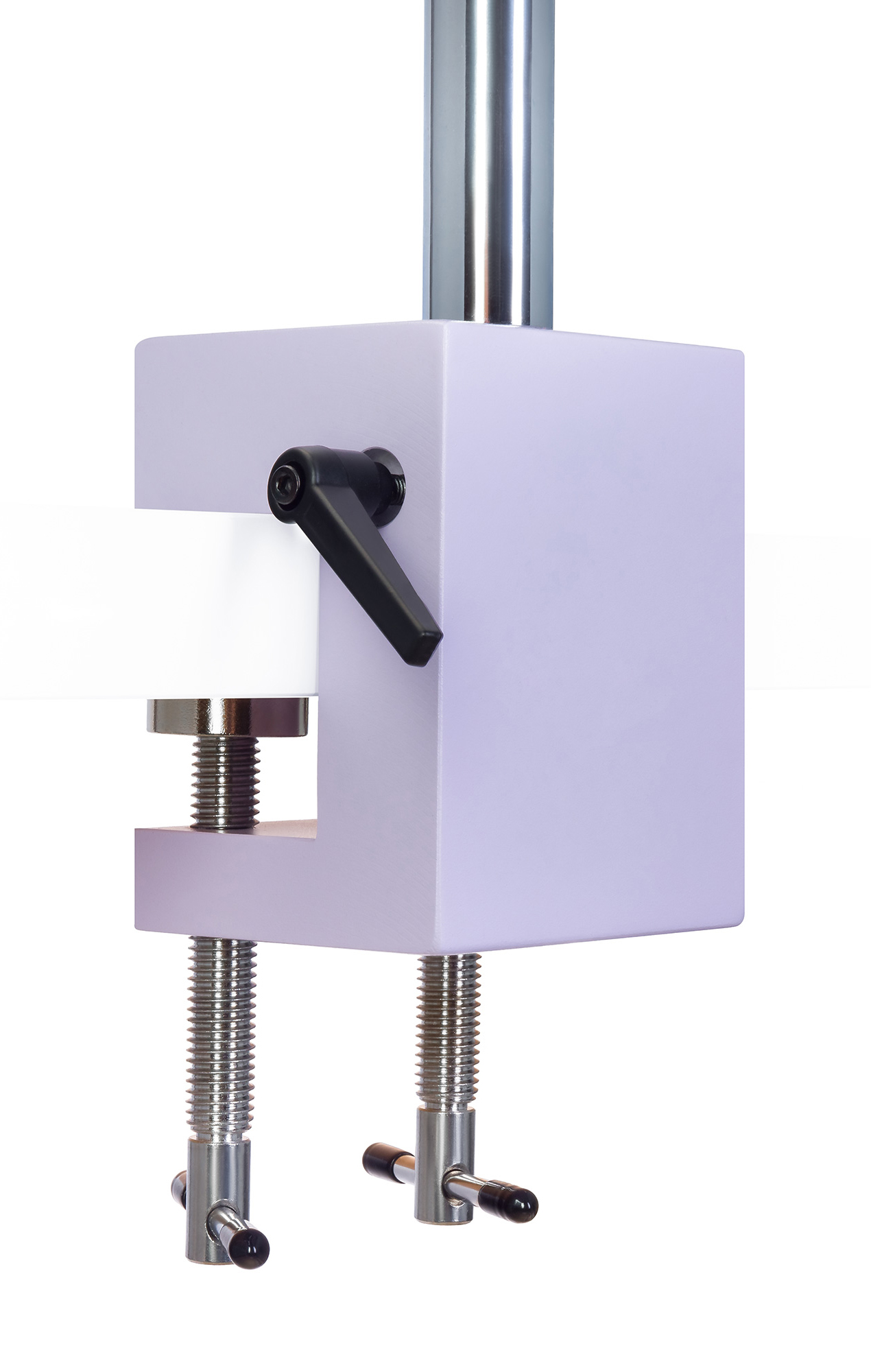

Стандарт расширяет зону видимости и обеспечивает большую свободу в выборе универсального положения оптической головы над соответствующей презентацией. Штатив состоит из четырех секций и крепится к краю рабочего стола с помощью надежной струбцины, поэтому не занимает места на столе.
Штатив регулирует положение оптической головы по высоте, регулирует горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на двух рабочих местах, если инженеры работают под микроскопом не постоянно.

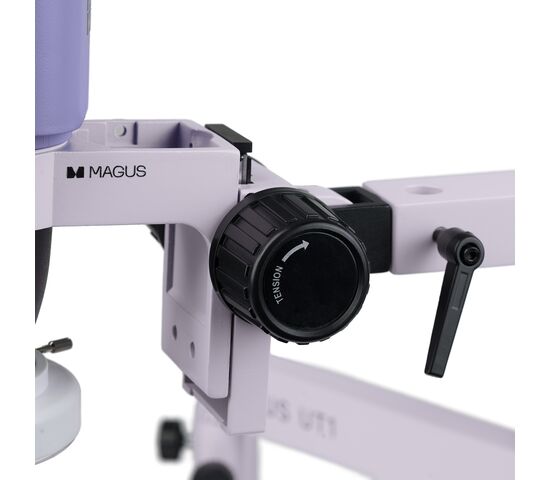

Механизм рассмотрения

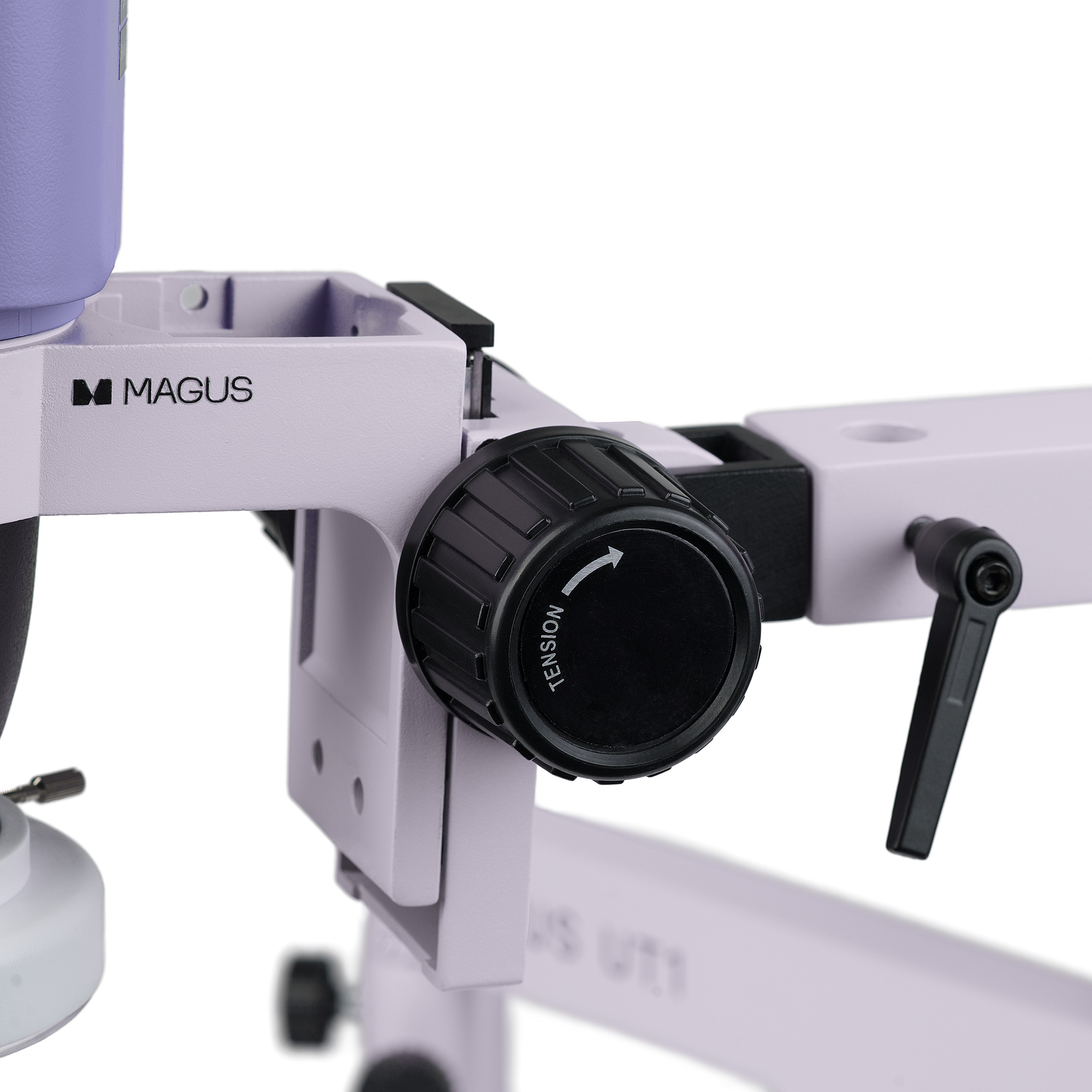

Механизм обеспечивает плавное и комфортное приготовление. Рукоятки рассмотрены расположены коаксиально с двух сторон. Жесткость хода механизма тщательного регулирования регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность труда. Наши готовые решения основаны на опыте инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете составить набор исходя из бюджета, собственных предпочтений и решаемых задач, а в дальнейшем дополнить набор браслетов аксессуарами.

Основные особенности микроскопа:

• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
• Трансфокаторная система плавно изменяет увеличение без потерь; коэффициент трансфокации 6,7:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хороший объем, компактная конструкция, низкая цена.
• Насадка 0,5х на объектив дает дополнительные возможности увеличения, поля зрения и рабочего расстояния.
• Универсальный штатив расширяет зону видимости и обеспечивает точное размещение оптической головы над объектом.
• Механизм позволяет осуществить плавное и удобное исследование при всем незначительном увеличении микроскопа.
• Кольцевой осветитель отражающего света с «холодной» цветовой температурой
• Возможность замены комплектующих и установки дополнительного оборудования по вашему желанию.

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI.
• Камера разрешения 1920x1080 пикселей – выбор экрана для вывода изображения на монитор Full HD
• 60 кадров в секунду через HDMI – для получения плавного изображения без рывков и запаздывания
• Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность
• Встроенное программное обеспечение с возможностью фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения угловых и угловых размеров.
