Микроскоп стерео МС-2-ZOOM Acro

Назначение микроскопа

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Благодаря создаваемому прямому стереоскопическому изображению и большому рабочему расстоянию с помощью микроскопа выполняются различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, монтажные операции и контроль качества на производстве. Микроскоп применяется на сборочных конвейерах, в промышленных лабораториях, в реставрационных мастерских.

Шесть степеней свободы

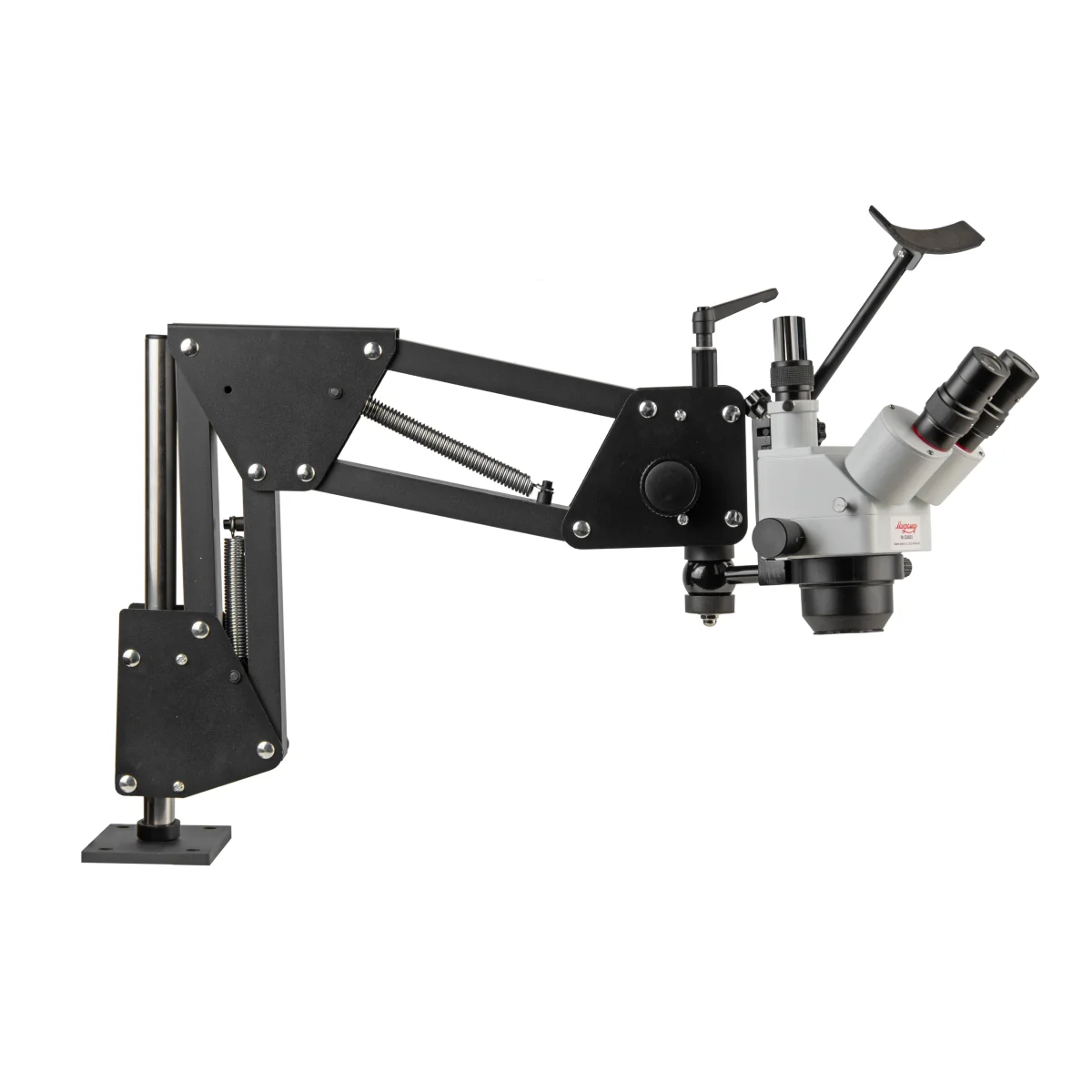

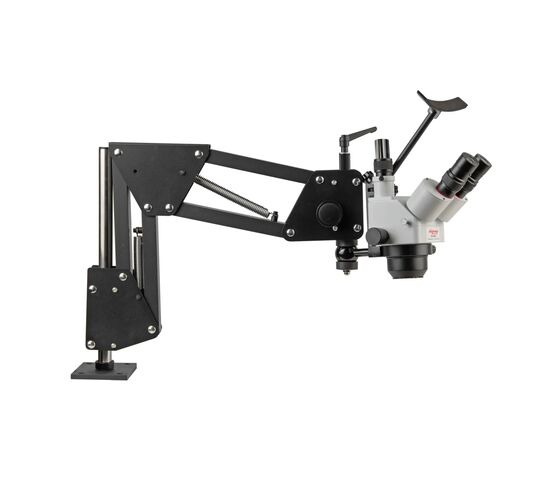

Специальный штатив микроскопа имеет 6 степеней свободы, это позволяет перемещать и наклонять оптическую головку в широких пределах. Максимальная высота штатива в поднятом состоянии 585 мм при минимальной высоте 142 мм, что достигается благодаря конструкции на рычагах. Штатив допускает вращение головки вокруг штативной штанги, наклоны и выносы в пределах от 360 - 800 мм, это позволяет размещать исследуемый образец в удобной точке рабочего пространства в том числе вне лабораторного стола. Благодаря складной рычажной конструкции, занимаемое микроскопом рабочее пространство может быть сведено к минимуму. В комплекте микроскопа Т-образный подголовник позволяющий уменьшить нагрузку на шейный отдел позвоночника при наблюдениях создавая дополнительный комфорт при длительной работе.

Универсальный штатив

Конструкция штатива позволяет устанавливать оптические головки - Микромед МС-2-ZOOM, МС-5-ZOOM, МС-6-ZOOM, МС-7-ZOOM, MC-А-0650, MC-А-0880 и другие головки с посадочным диаметром 76 мм. Легкое перемещение головки микроскопа по вертикали обеспечивается рычажным механизмом с пружинным противовесом, это позволяет настроить положение головки без излишних усилий. Рычаги имеют регулировку усилия перемещения и фиксатор. Фокусировка производится с помощью демпфированного зубчато-реечного механизма, встроенного в штатив. Величина хода механизма фокусировки составляет 50 мм. Штатив закрепляется на рабочей поверхности стола с помощью винтов из комплекта или других крепежных деталей в зависимости от ее материала.

Оптика микроскопа

Оптическая головка микроскопа имеет схему Грену. Это позволяет наблюдать яркое трехмерное изображение и обеспечивает компактную конструкцию головки. В оптической схеме Грену применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами с исправленными аберрациями, благодаря чему достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Головка сохраняет точную фокусировку вне зависимости от установленного значения увеличения. Увеличение объективов плавно регулируется от 1х до 4х с помощью пары маховиков на корпусе головки.

Рабочее расстояние

Постоянное на всех увеличениях объективов и с любыми окулярами рабочее расстояние микроскопа составляет 85 мм. Дополнительные оптические насадки на объективы позволяют менять величину рабочего расстояния в пределах от 28 до 172 мм.

Оптические насадки

Насадки на блок объективов изменяют рабочее расстояние, увеличение и размер поля зрения микроскопа. Эти принадлежности широко применяется для адаптации стереомикроскопа под различные задачи.

Увеличение микроскопа

В базовой комплектации с окулярами широкого поля SWF 10х/23 увеличение микроскопа составляет от 10х до 40х. Дополнительно доступны окуляры WF 5х/20, WF 15х/15, WF 20х/10. С ними общий диапазон увеличений составит от 5х до 80х. Также доступен окуляр WF10х/22 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Визуальная насадка

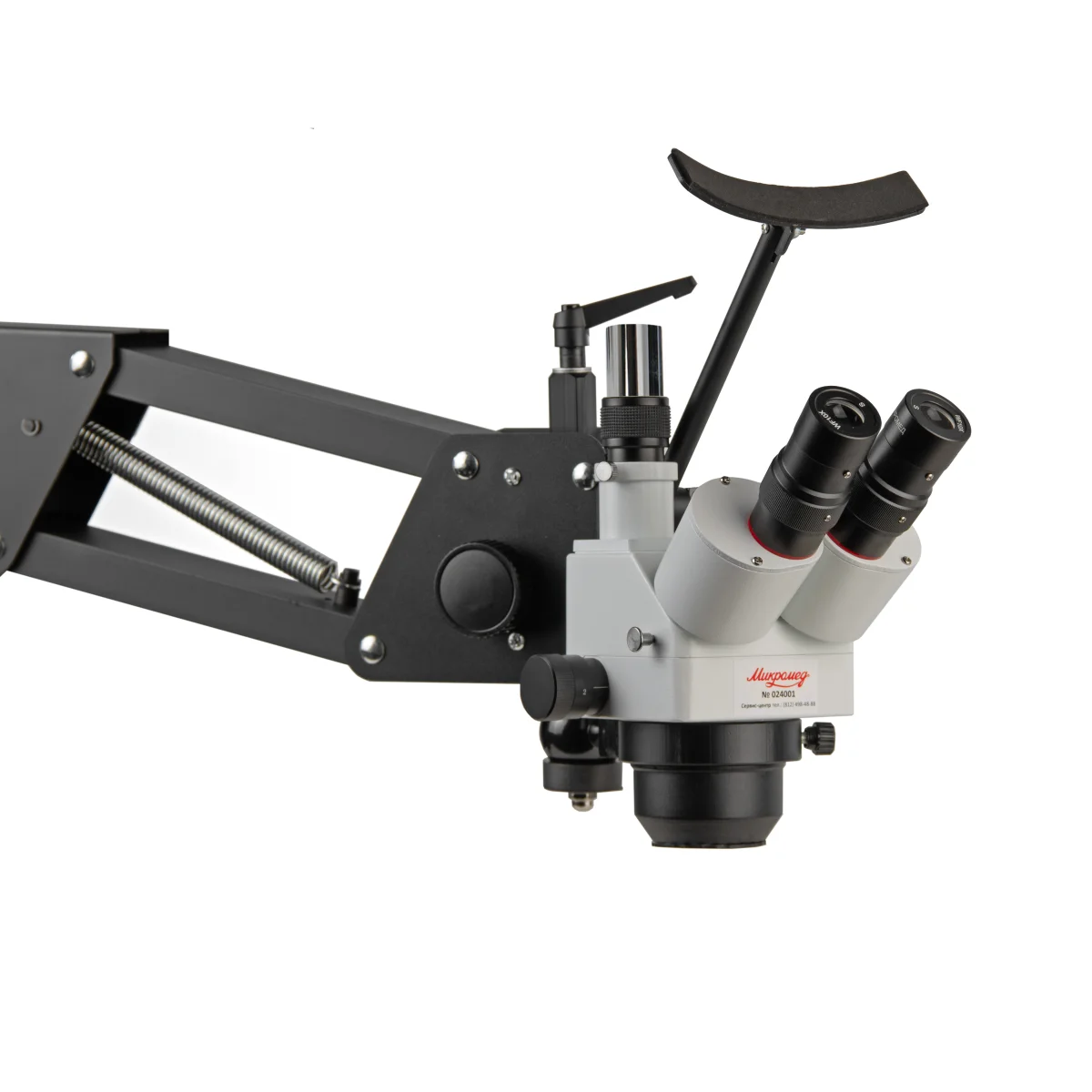

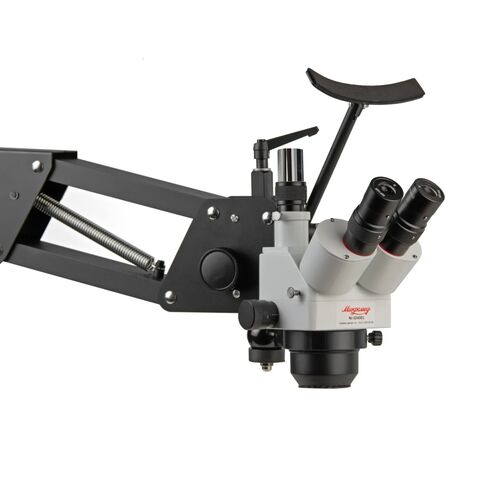

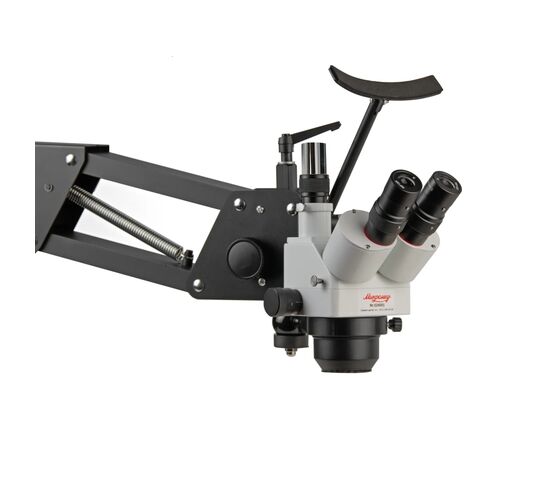

Тринокулярная насадка с тубусом визуализации позволяет эффективно использовать дополнительную окулярную камеру. Камера устанавливается в адаптер тубуса со стандартным посадочным диаметром 23.2 мм. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм для подвижки камеры по оси. Головка снабжена оптическим переключателем светового потока - свет может направляться от левого окулярного тубуса в канал визуализации и при использовании камеры сохраняется возможность наблюдения в правый окуляр. При визуальных исследованиях весь свет можно переключить на окуляры. Окулярные тубусы с углом наклона 45⁰ снабжены собственными механизмами диоптрийной коррекции в пределах ±5 дптр. Межзрачковое расстояние настраивается от 55 до 75 мм.

Особенности:

• Специальный рычажный штатив с 6-ю степенями свободы
• Широкий диапазон перемещений оптической головки
• Плавное изменение увеличения от 10х до 40х с сохранением точной фокусировки
• Дополнительная оптика расширяет диапазон увеличений до 2.5х - 160х
• Рабочее расстояние 85 мм постоянно на всех увеличениях объективов
• Дополнительная оптика расширяет диапазон рабочих расстояний до 28 - 172 мм
• Тубус канала визуализации с оптическим переключателем и фокусировкой
