Описание

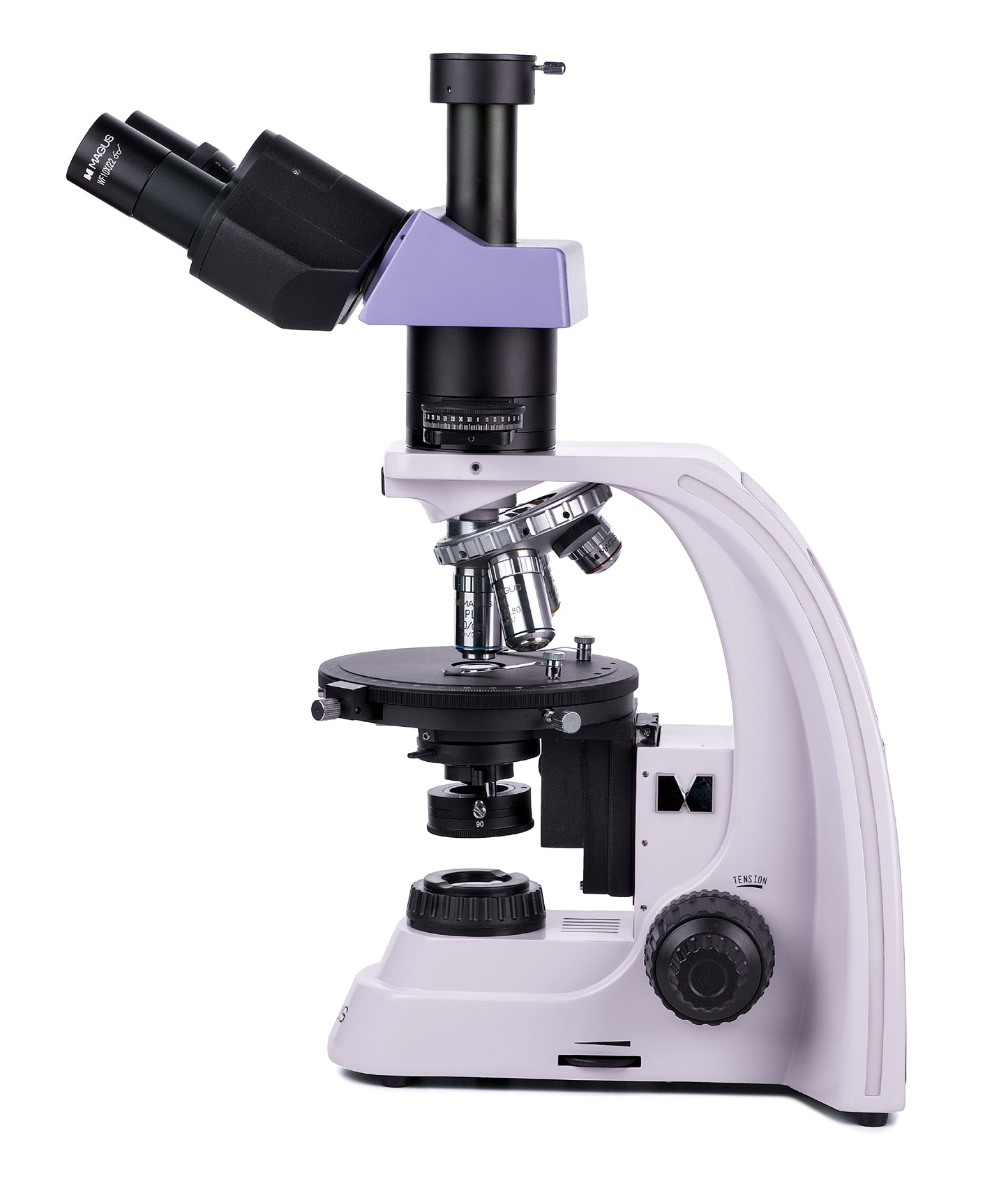

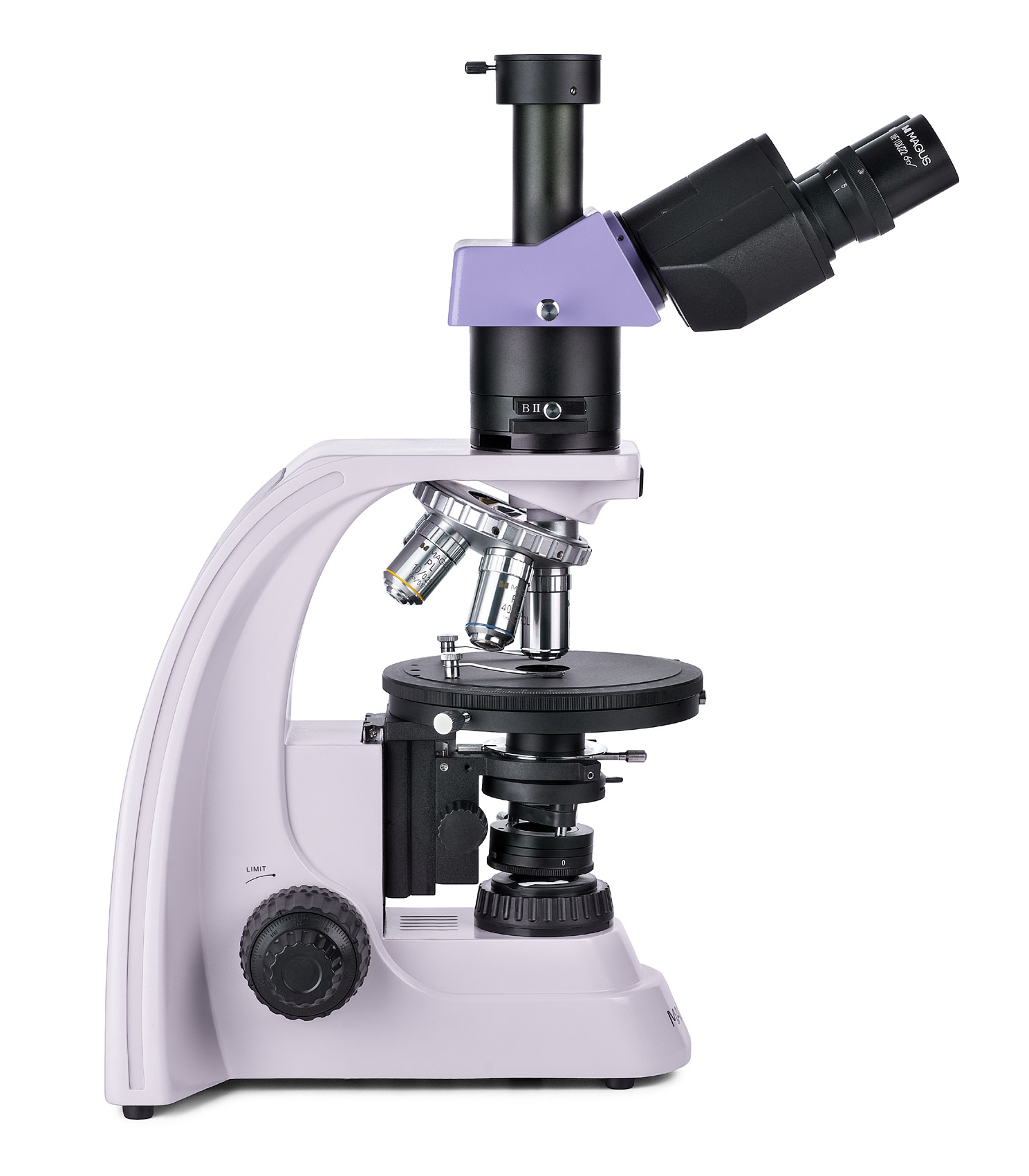

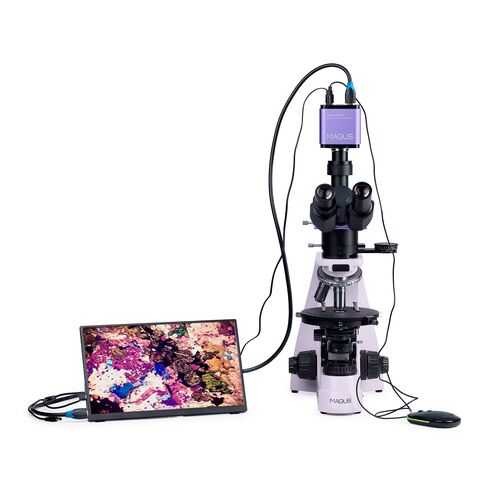

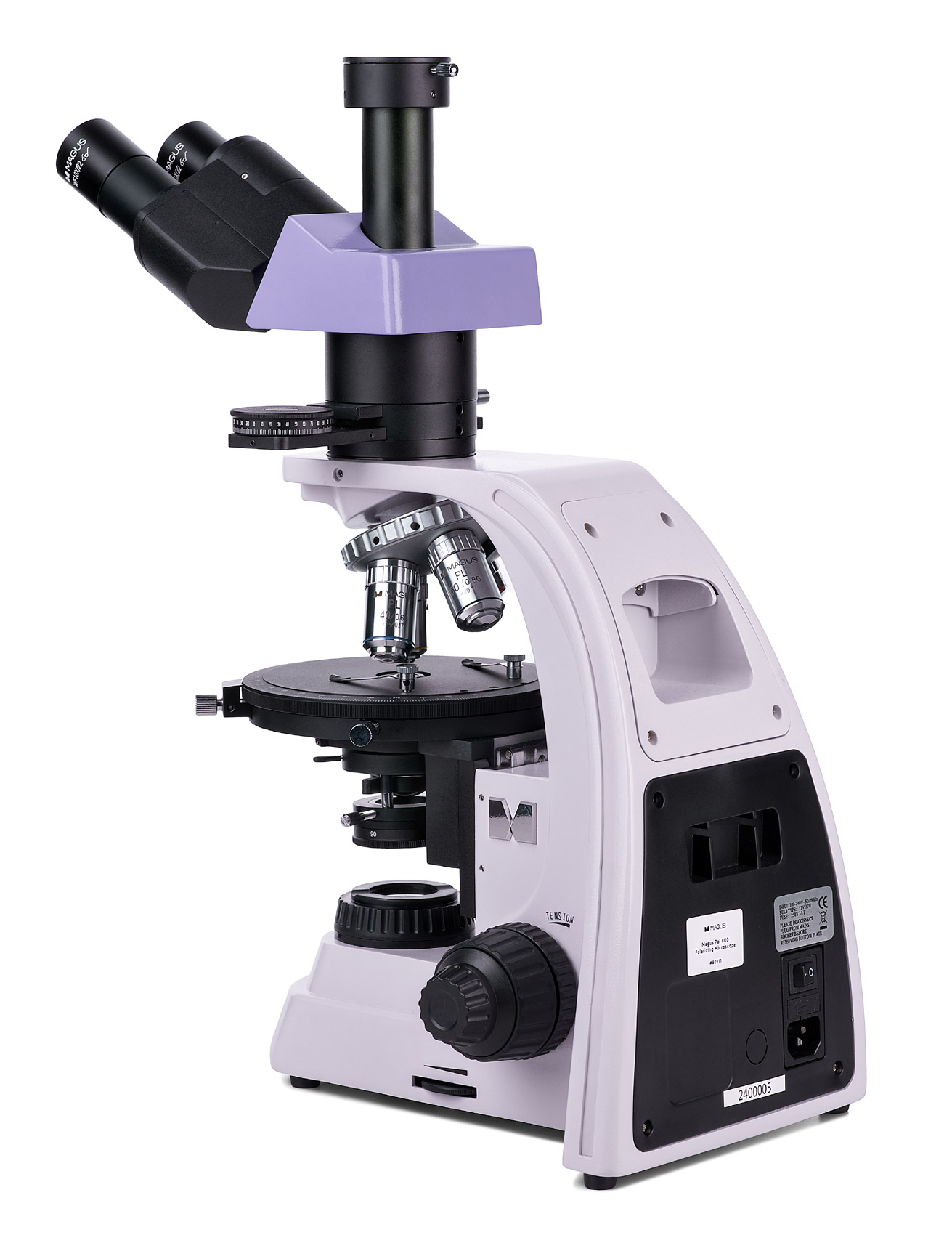

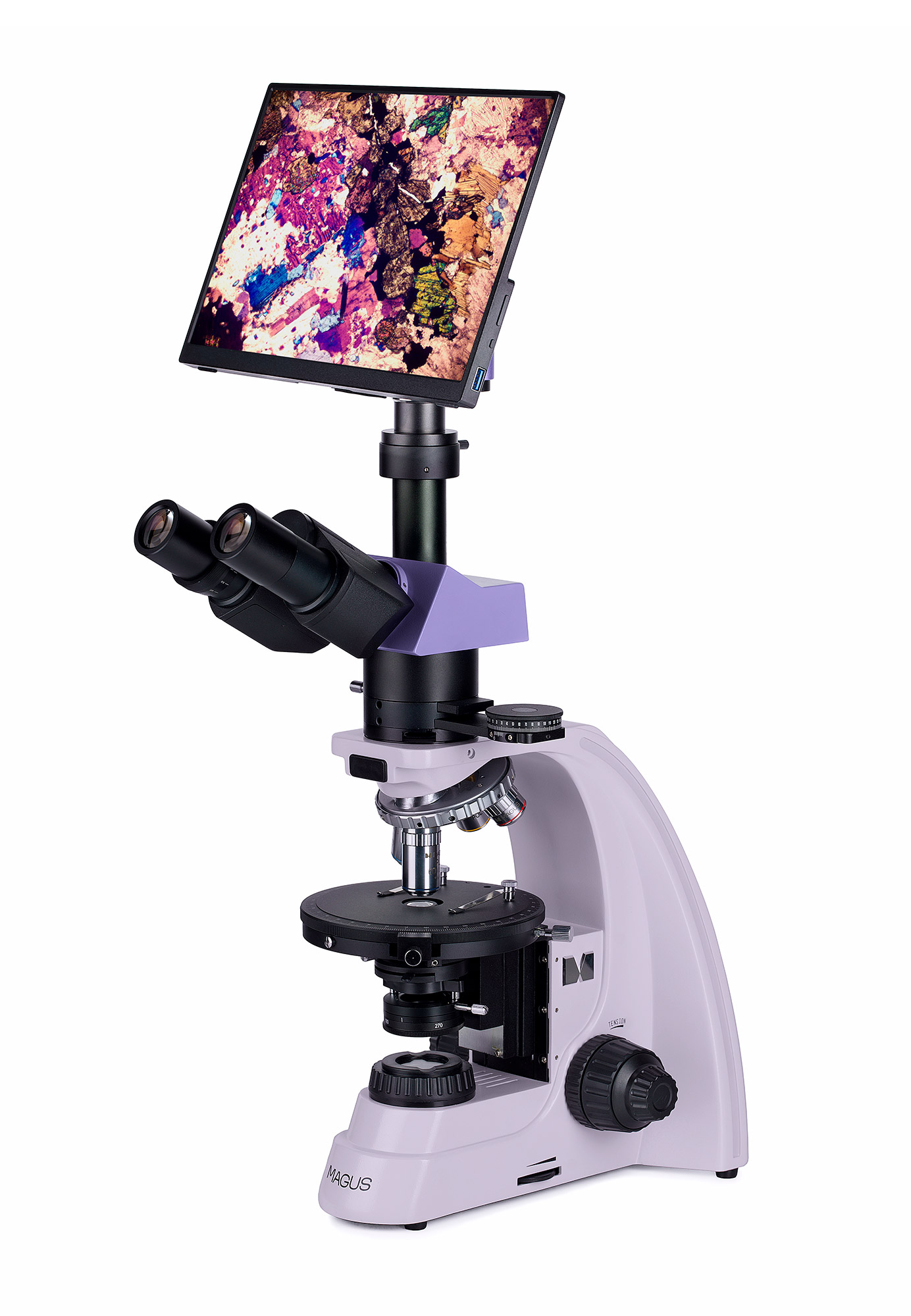

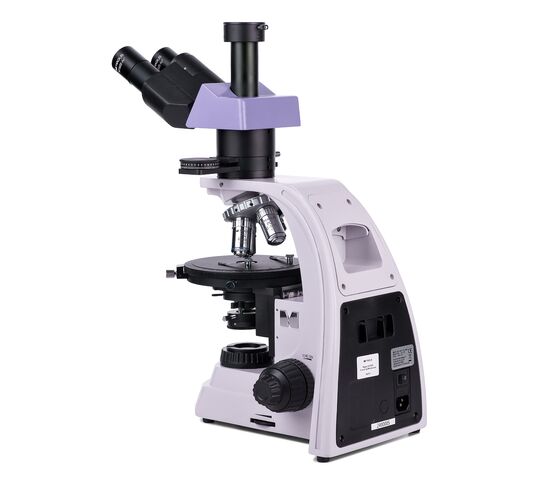

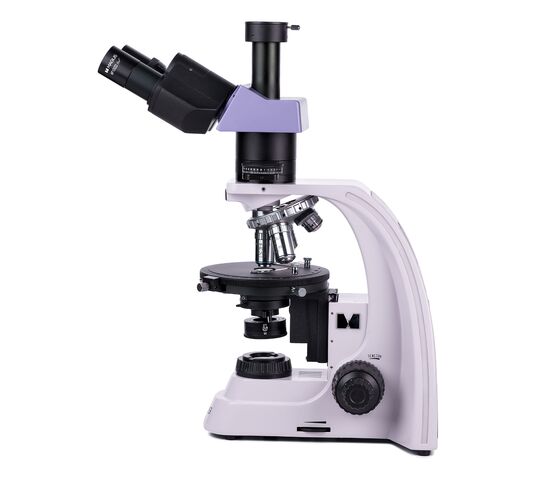

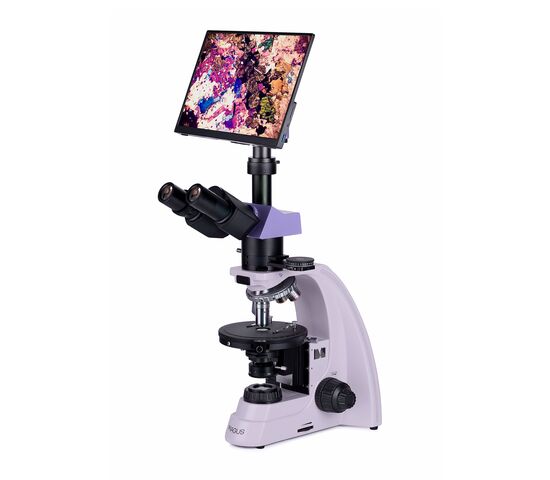

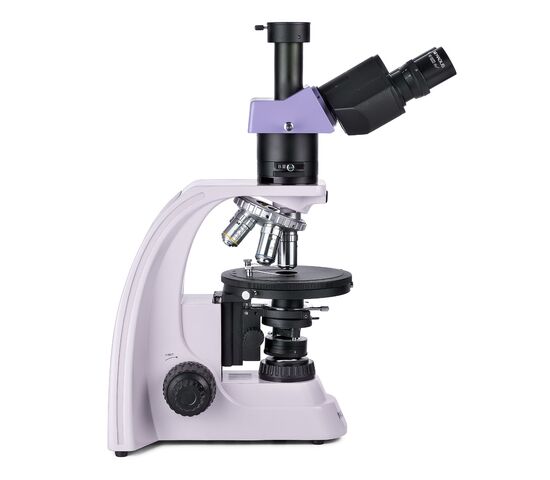

Микроскоп предназначен для исследования анизотропных геологических, биологических и полимерных объектов в поляризованном и обычно на оставшемся свете.
Для формирования изображения поляризационный микроскоп использует оптическое свойство двойного лучепреломления анизотропных объектов. Плоско-поляризованный свет при происхождении через анизотропный образец распределяется на два излучения и меняет плоскостность поляризации. Анализатор приводит колебания колебаний в одну плоскость, где они интерферируют. Яркое высококонтрастное изображение меняет цвет при вращении столика.
Объективы микроскопа свободны от внутренних напряжений. В промежуточном тубусе установлен анализатор и линза Бертрана, есть разъем для установки компенсаторов.
Микроскоп используется в кристаллографии, петрографии, минералогии, криминалистике, медицине и других областях науки.

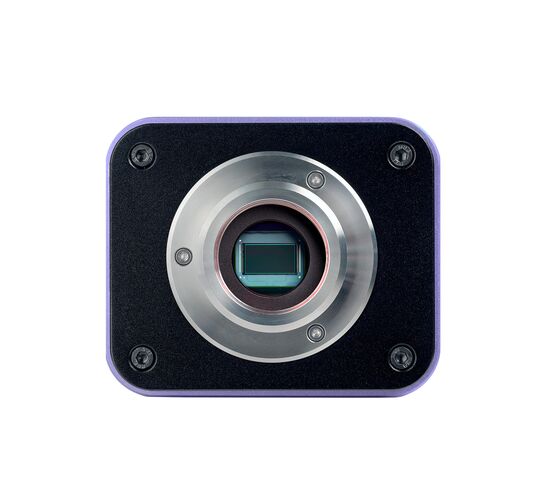

Цифровая камера

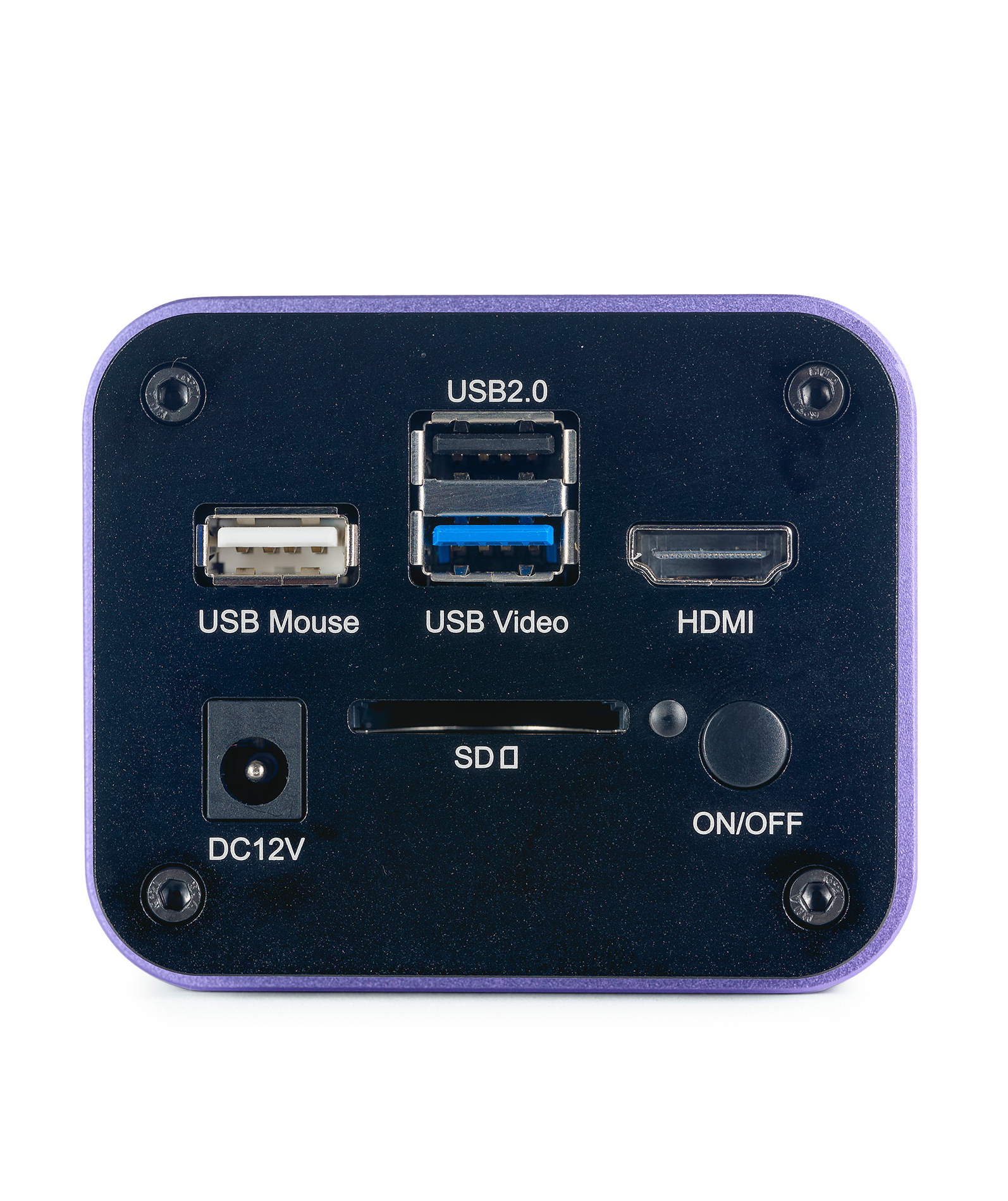

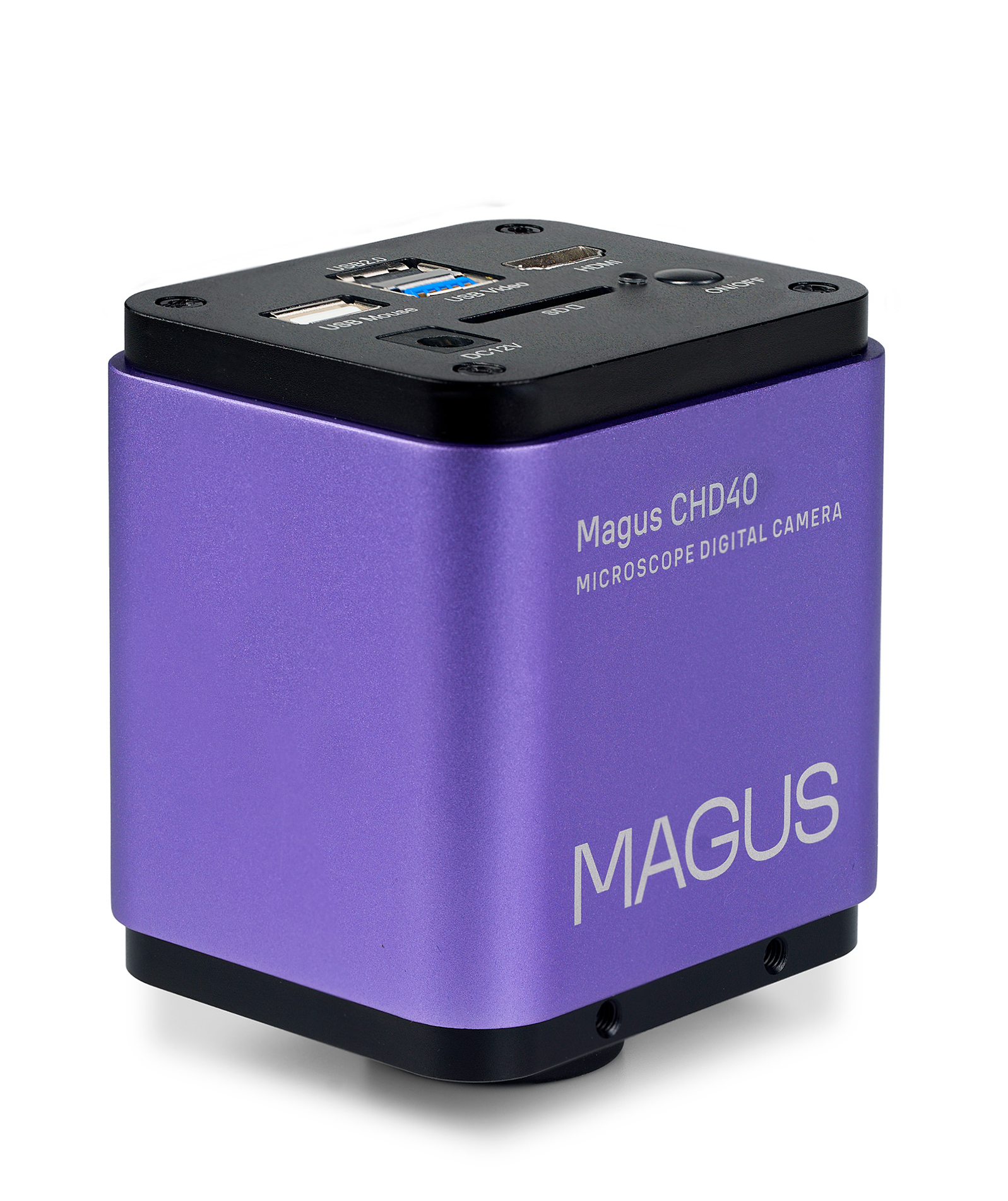

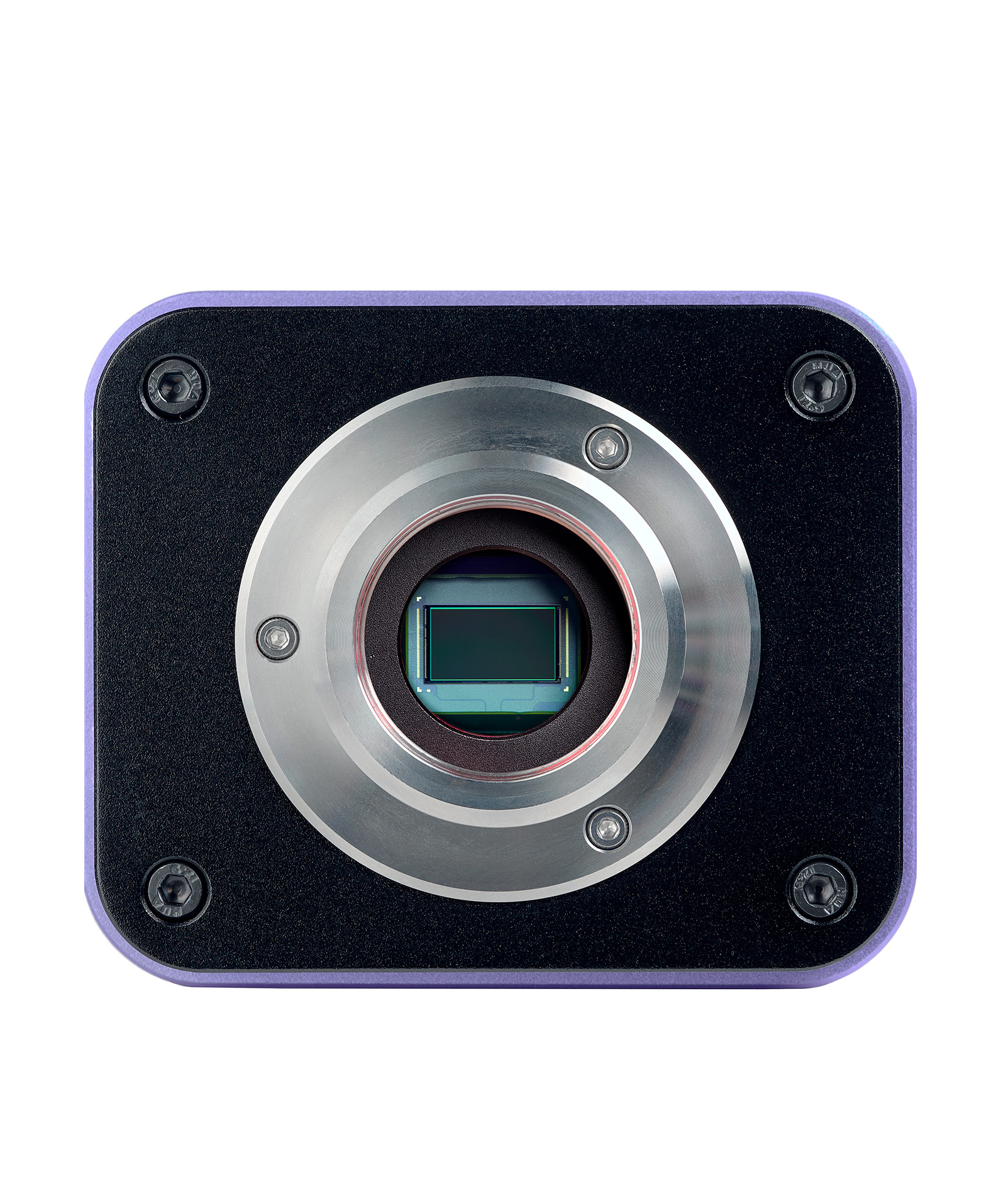

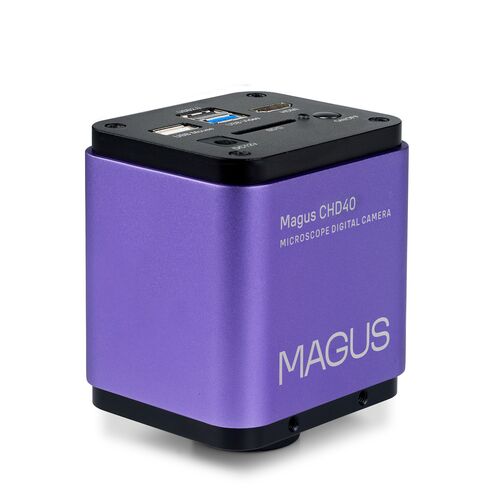

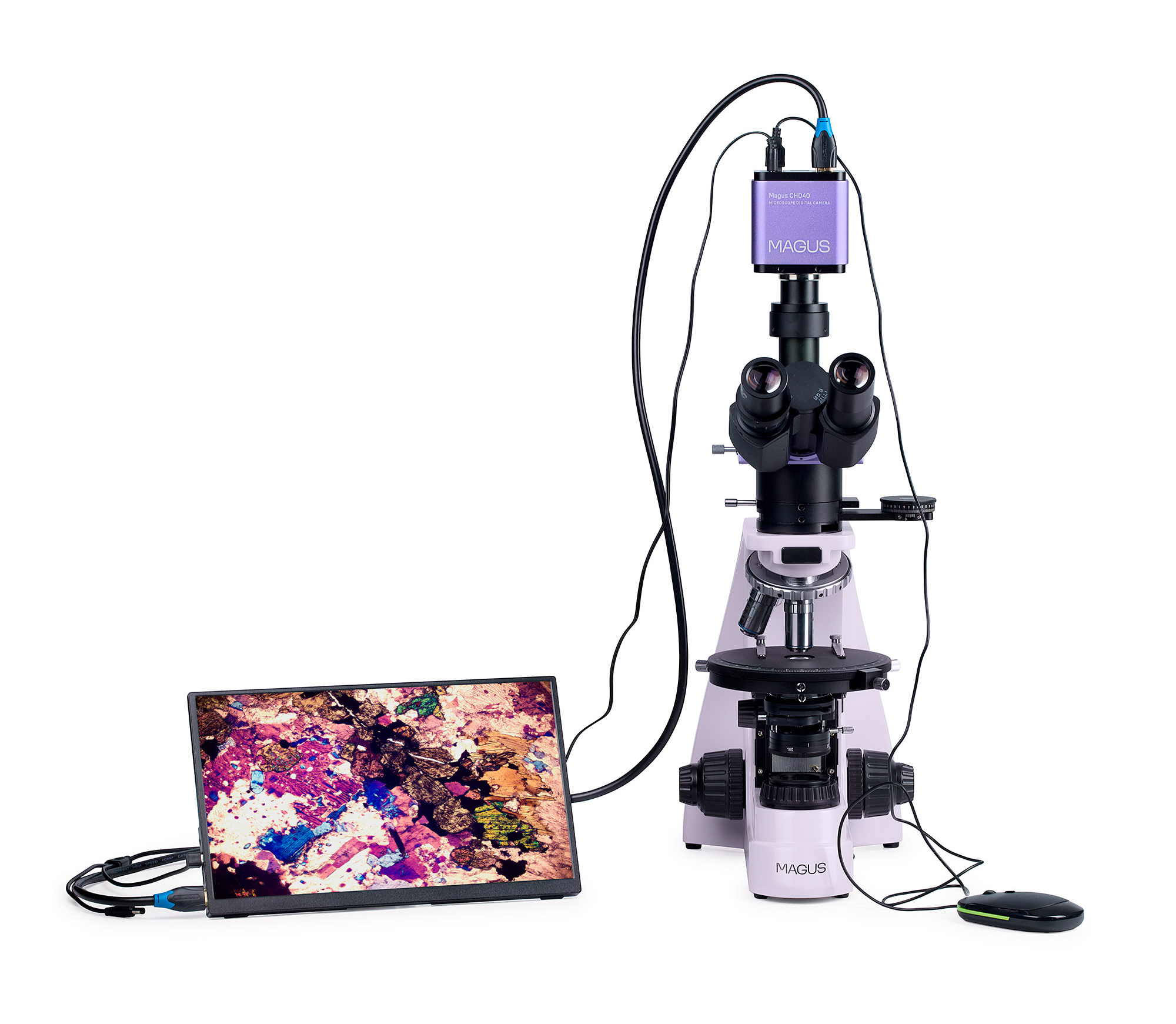

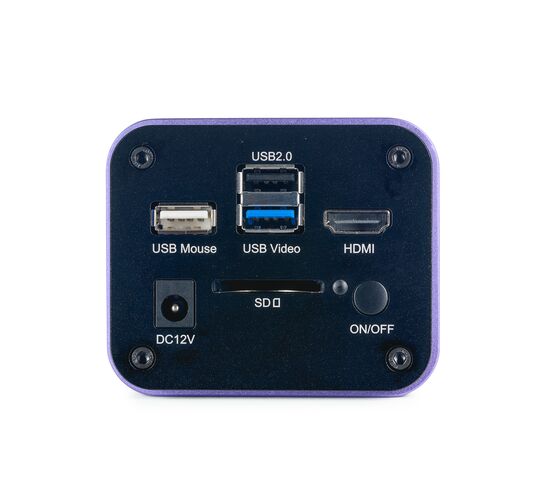

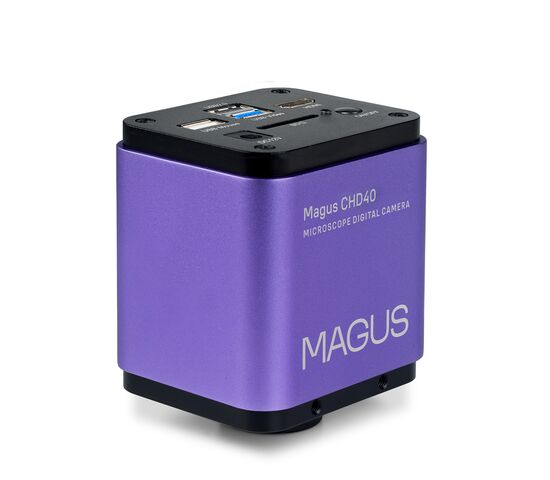

MAGUS CHD40 – цифровая HDMI-камера с несколькими видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мп и формирует реалистичное изображение в разрешении 4К (3840x2160 пикселей) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации с камеры на внешний экран. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с продолжительностью 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», без зависимостей и разрывов между кадрами. По максимально разрешенным изображениям информативно, перемещение объектов измеряется без шлейфов, передвижение объекта отображается без задержек.
Монитор

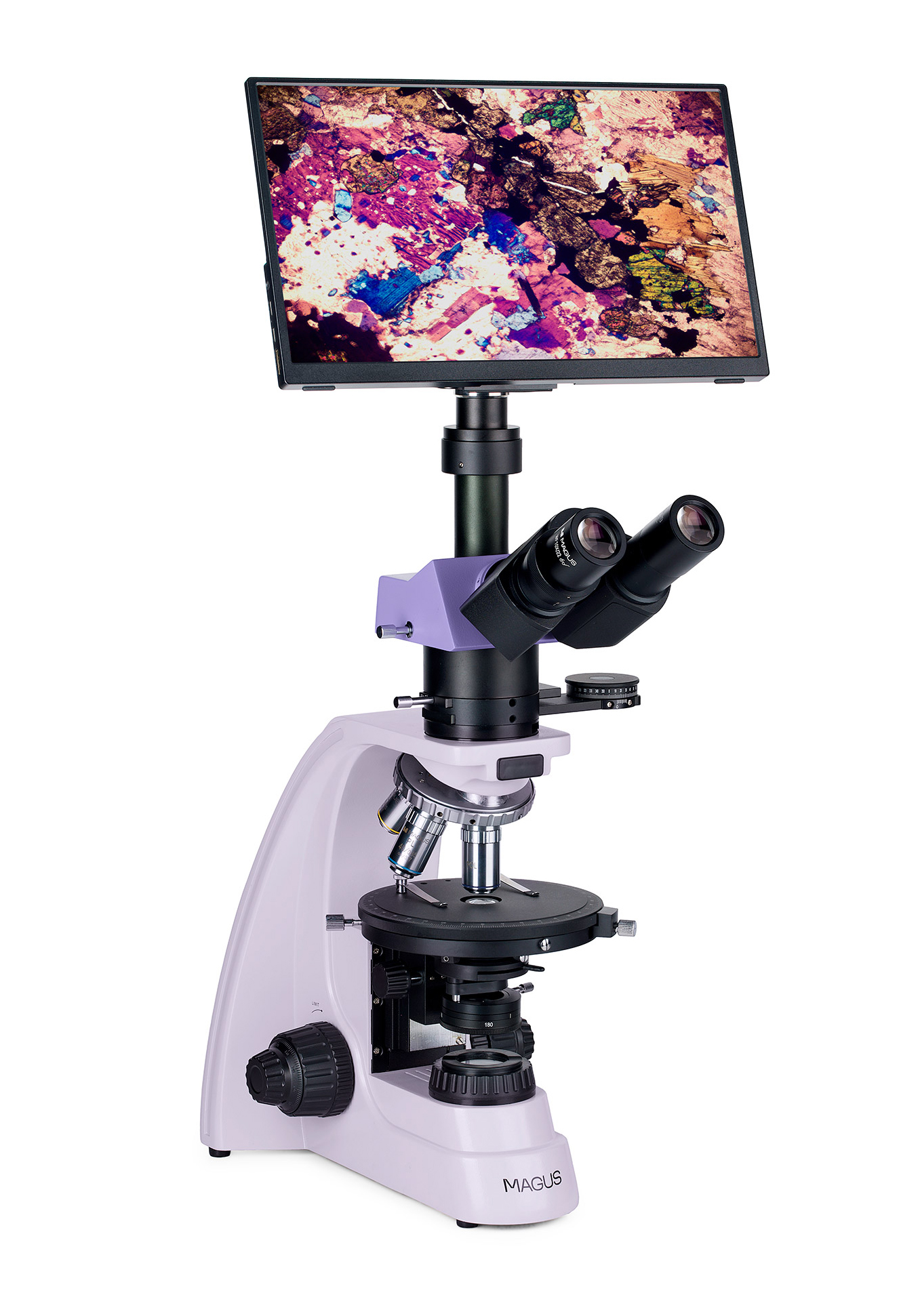

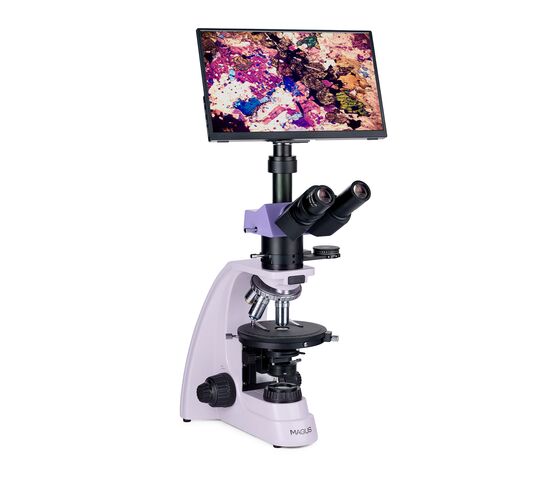

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.
Он помещается в установленную камеру микроскопа и выводит изображение в первое время. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

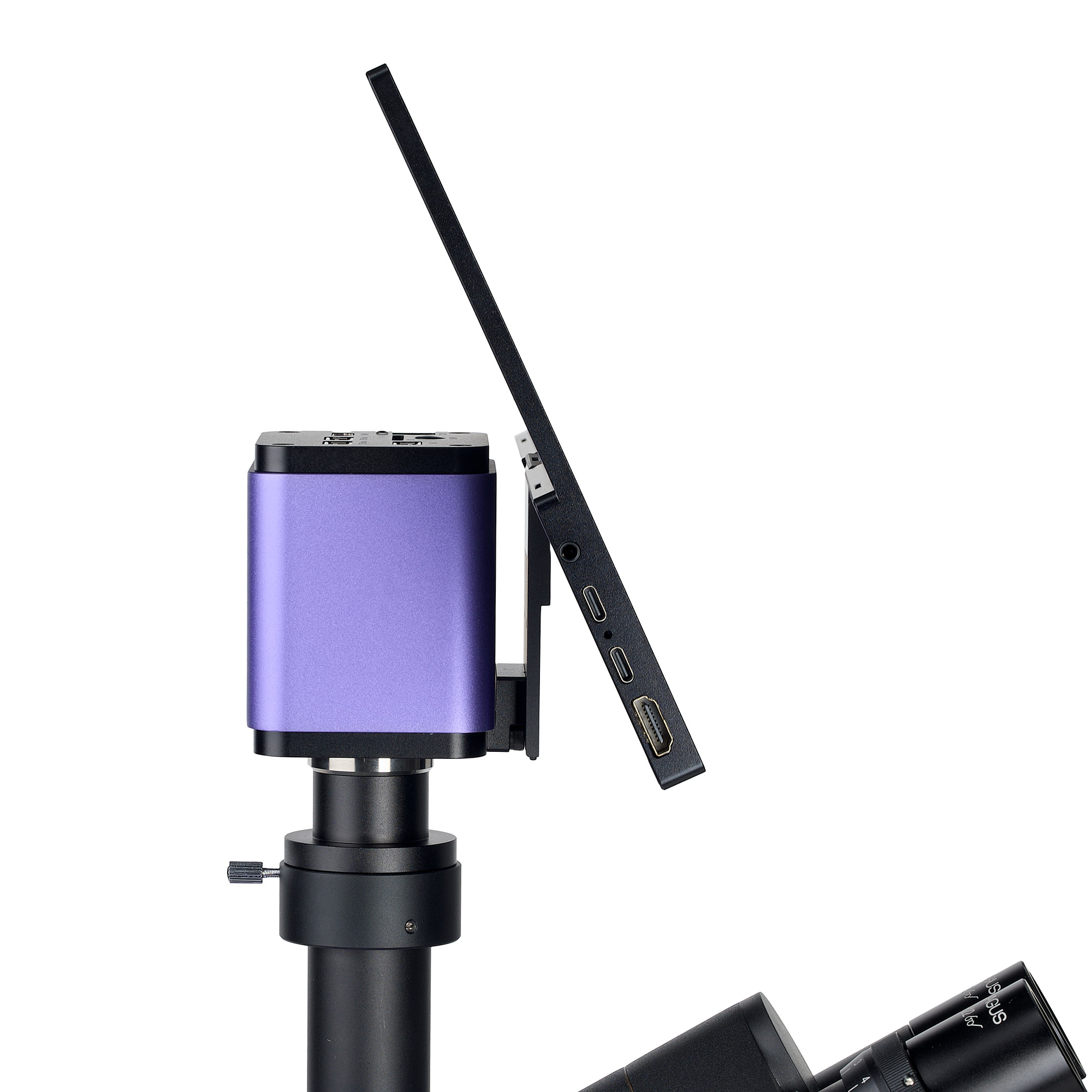

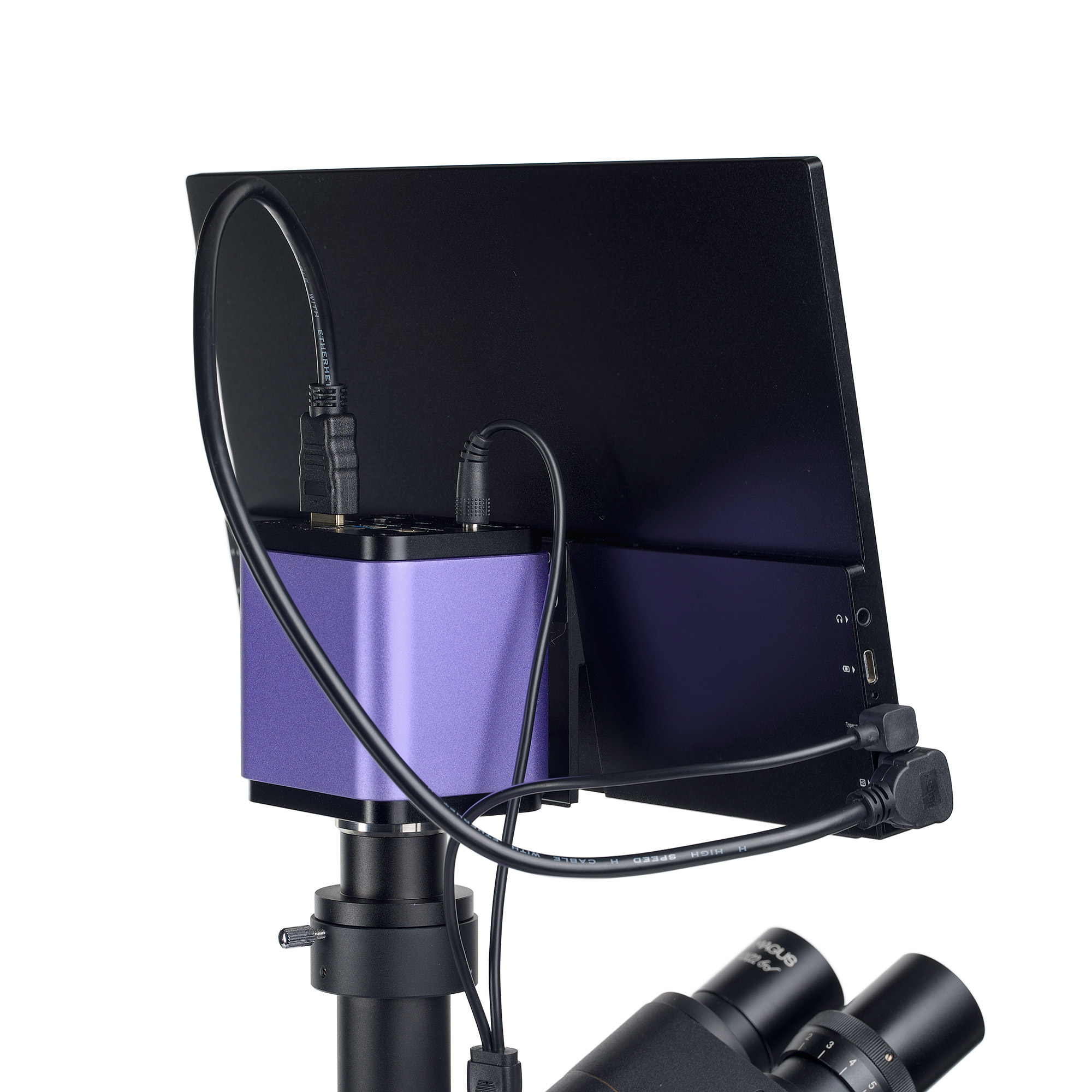

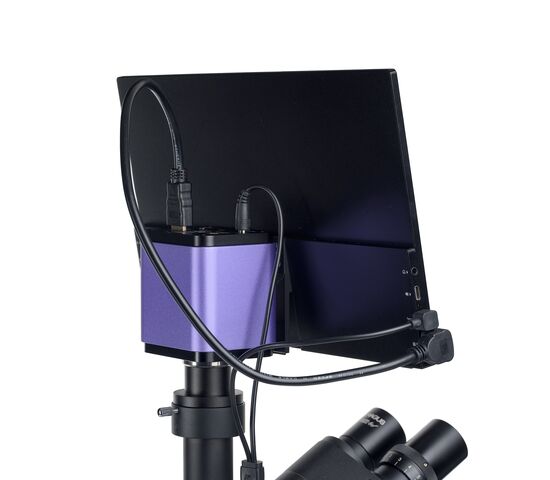

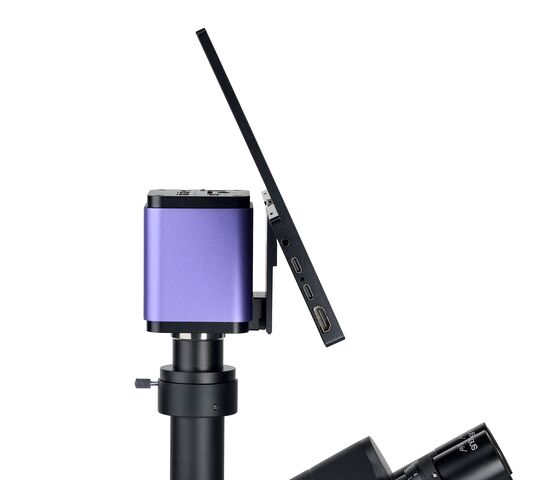

Монитор устанавливается на стол или полку на откидную подставку или крепится непосредственно к камере или к штативу.
Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровые устройства захватывают изображения, обеспечивающие визуализацию вертикального тубусного канала. Переключатель светового потока направляет 100% света либо на цифровую камеру, либо на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

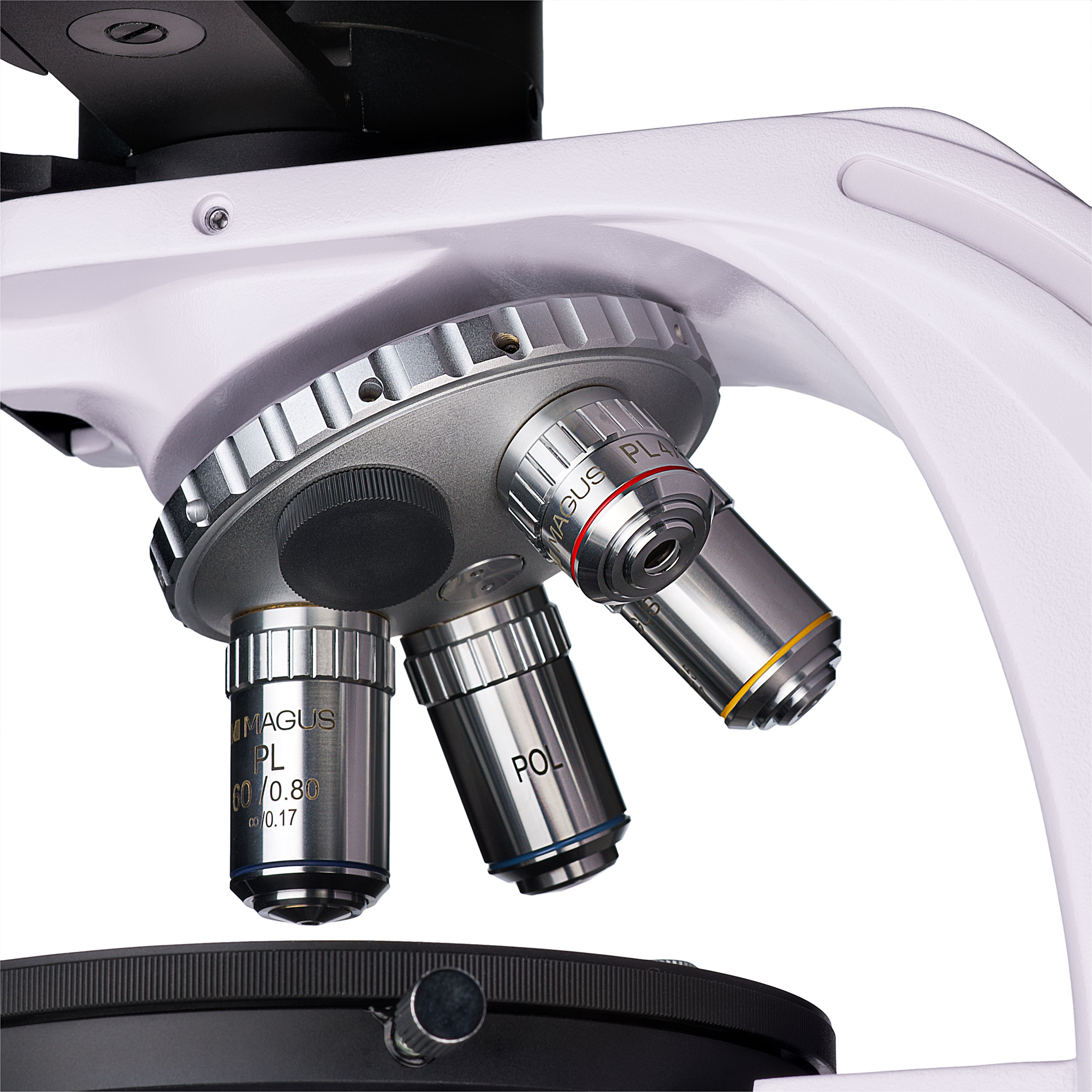

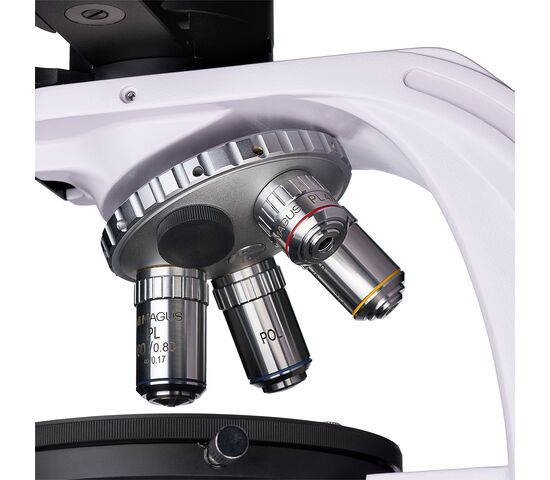

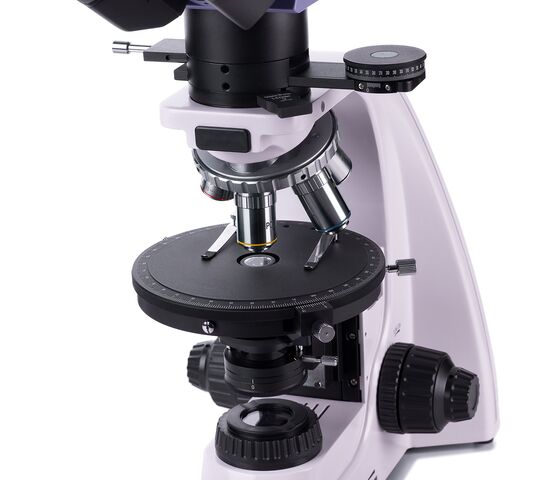

Револьверное устройство
Револьвер на 5 объективов. В оставшееся гнездо револьвера лаборант устанавливает дополнительный объектив, который позволяет получить еще одно увеличение.
Конструкция револьвера с наклоном к штативу («от наблюдателя») освобождает пространство в передней части предметного столика, и пользователь видит объектив, который ввел в ход лучи. Гнезда револьвера центрируется, чтобы совместить оптическую ось объектива и микроскопа.
Объективы
Объективы-планахроматы на бесконечность созданы специально для исследований в поляризованном свете: оптика без напряжения гарантирует, что двойное лучепреломление исходит от образца, а не оптических элементов. Объективы рассчитаны на работу с покровным стеклом толщиной 0,17 мм.

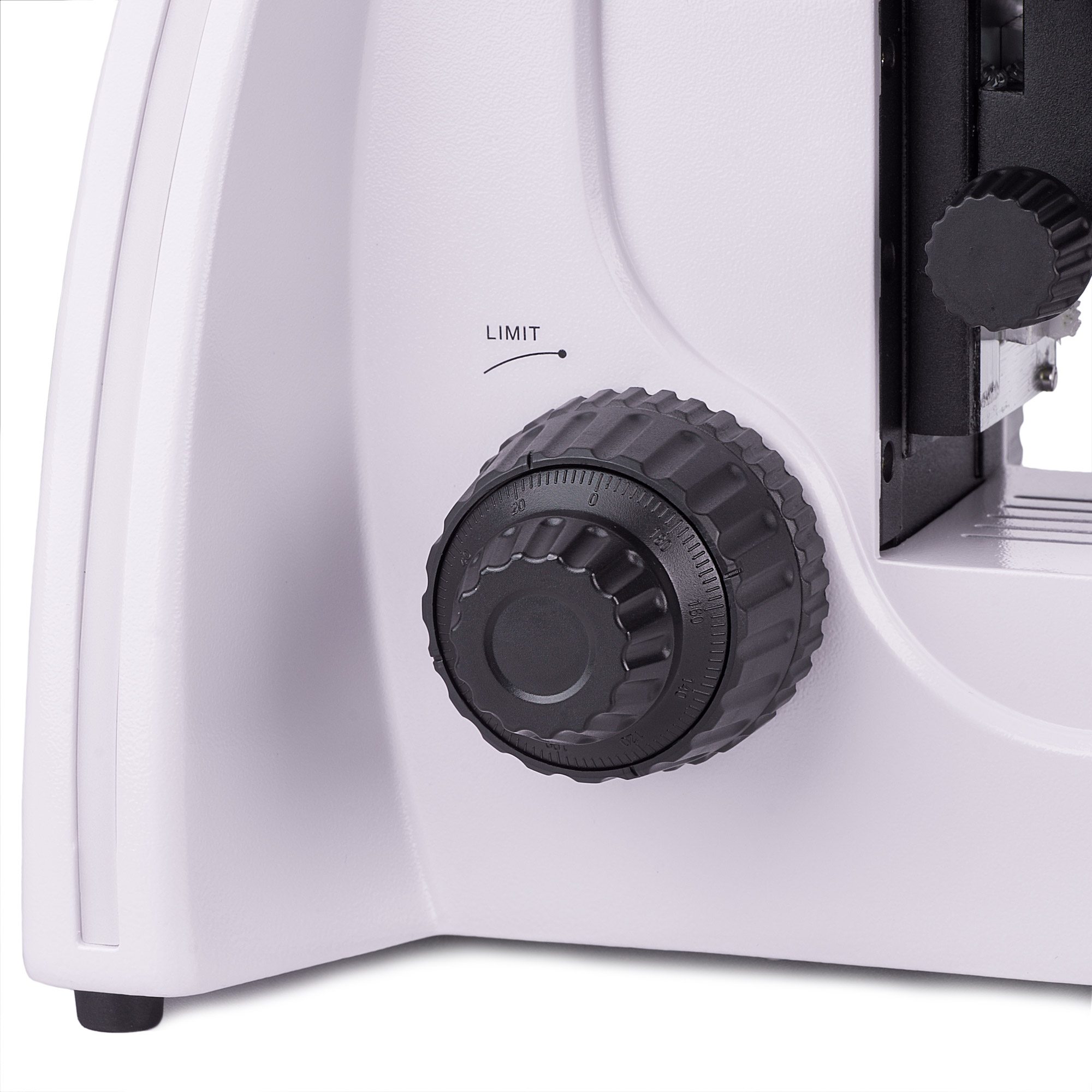

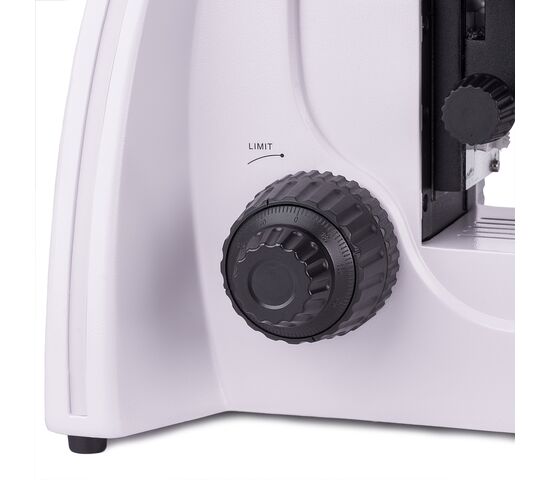

Фокусировка
Коаксиальные рукоятки грубые и тонкие детали расположены в нижней части штатива по обеим сторонам. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус на ущерб плавно и без перемен.
Конструкция механизма предусматривает панорамный обзор после смены исследования местности. Для этого с правой стороны расположите рукоятку блокировки грубой осторожности.
Вращение колец с левой стороны с осторожностью и осторожностью.

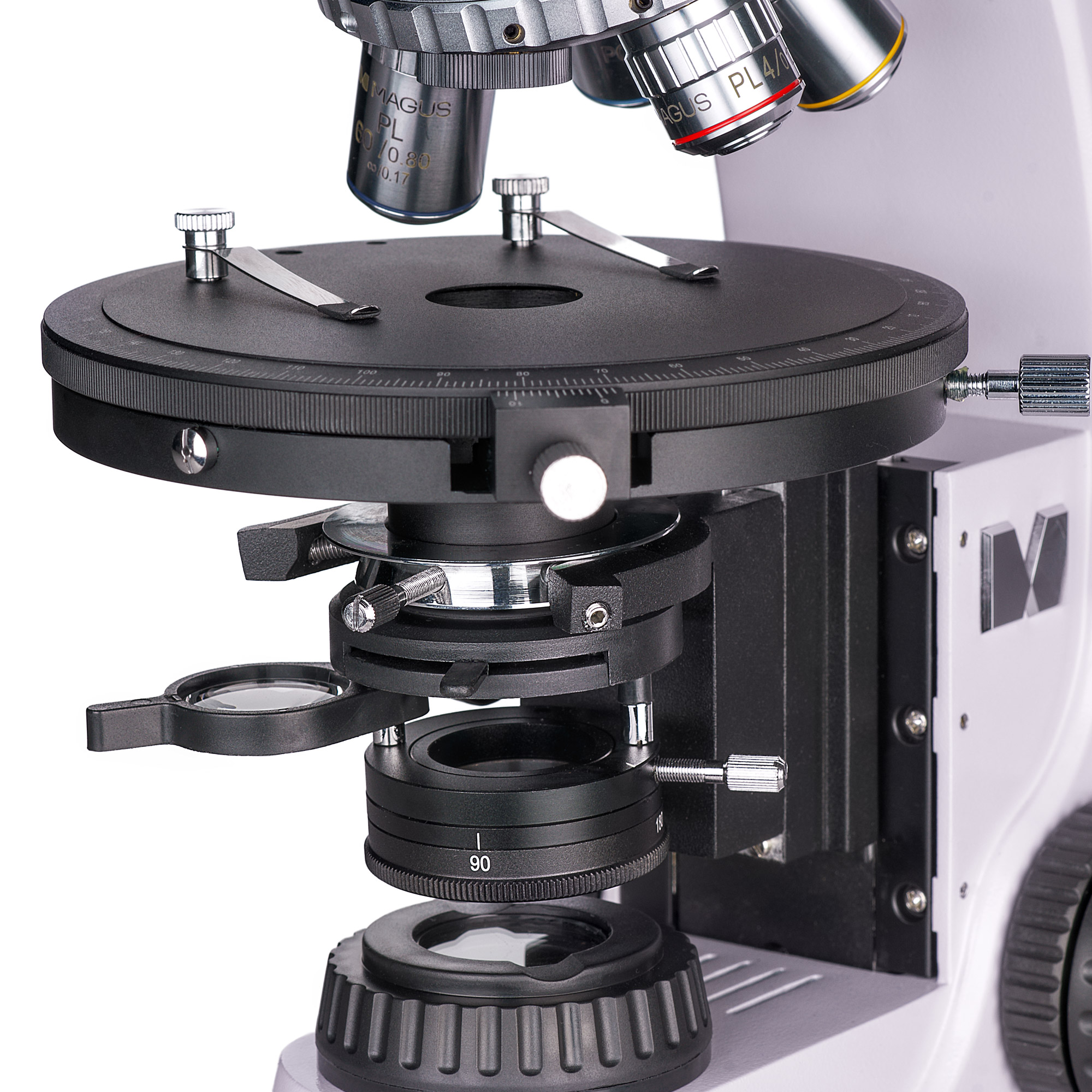

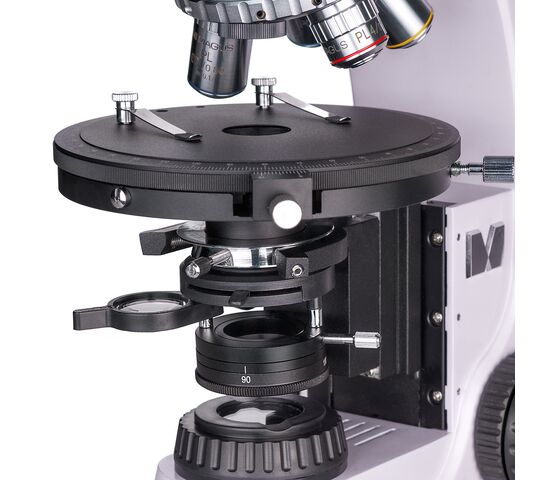

Предметный столик

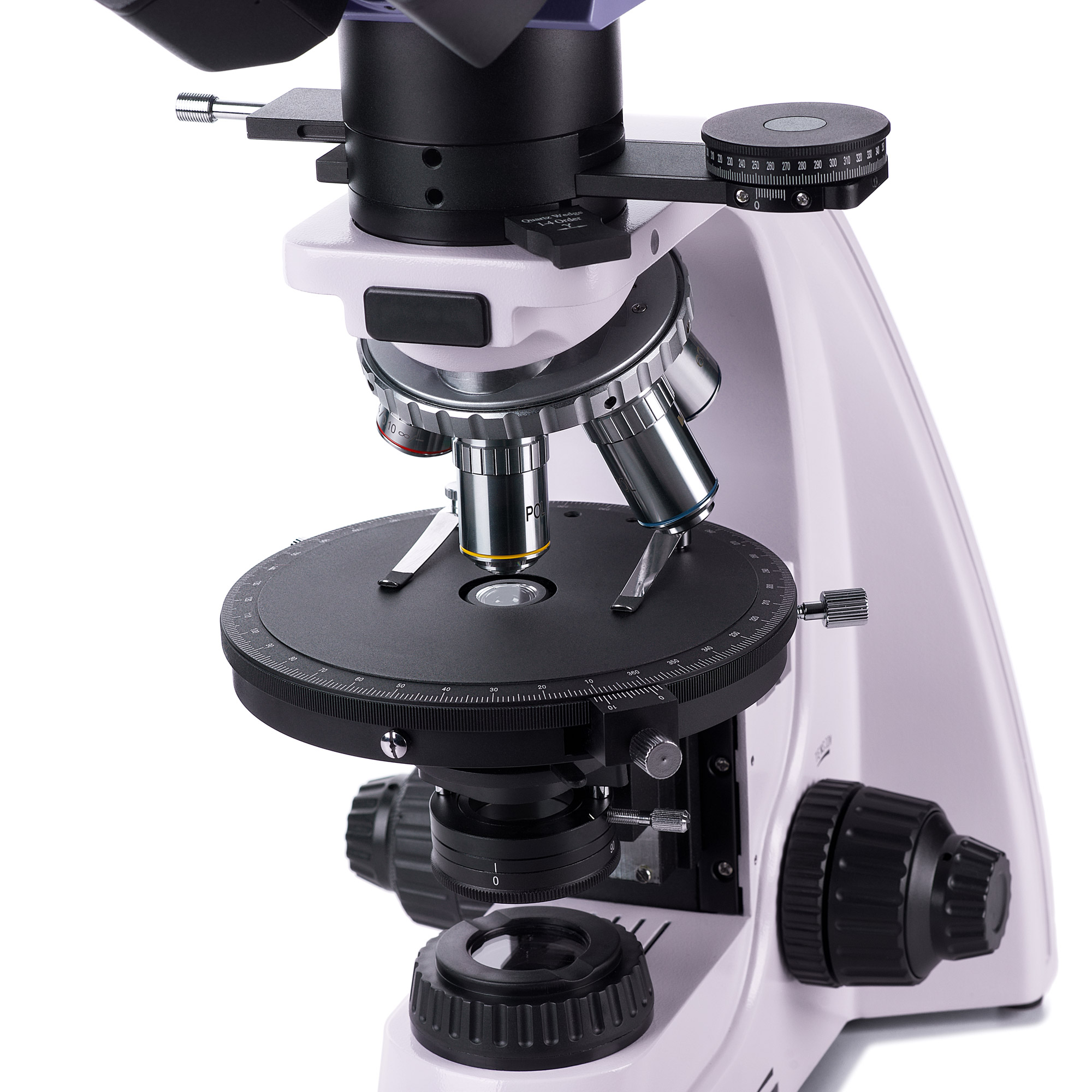

Предметный столик вращается на 360° для наблюдения за изменением цвета образцов при скрещенных поляризаторе и анализаторе. На столике нанесена градация угла поворота. С помощью нониуса измерения проводят с растяжением до 0,1°.
Конструкция стола предусматривает центрировку с помощью двух винтов, поскольку анализ анизотропного объекта в поляризованном свете требует точного совпадения оси подключения стола с оптическим осью микроскопа.

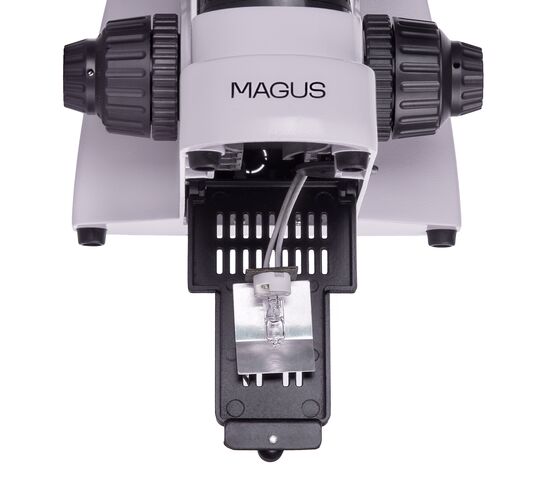

Источник света

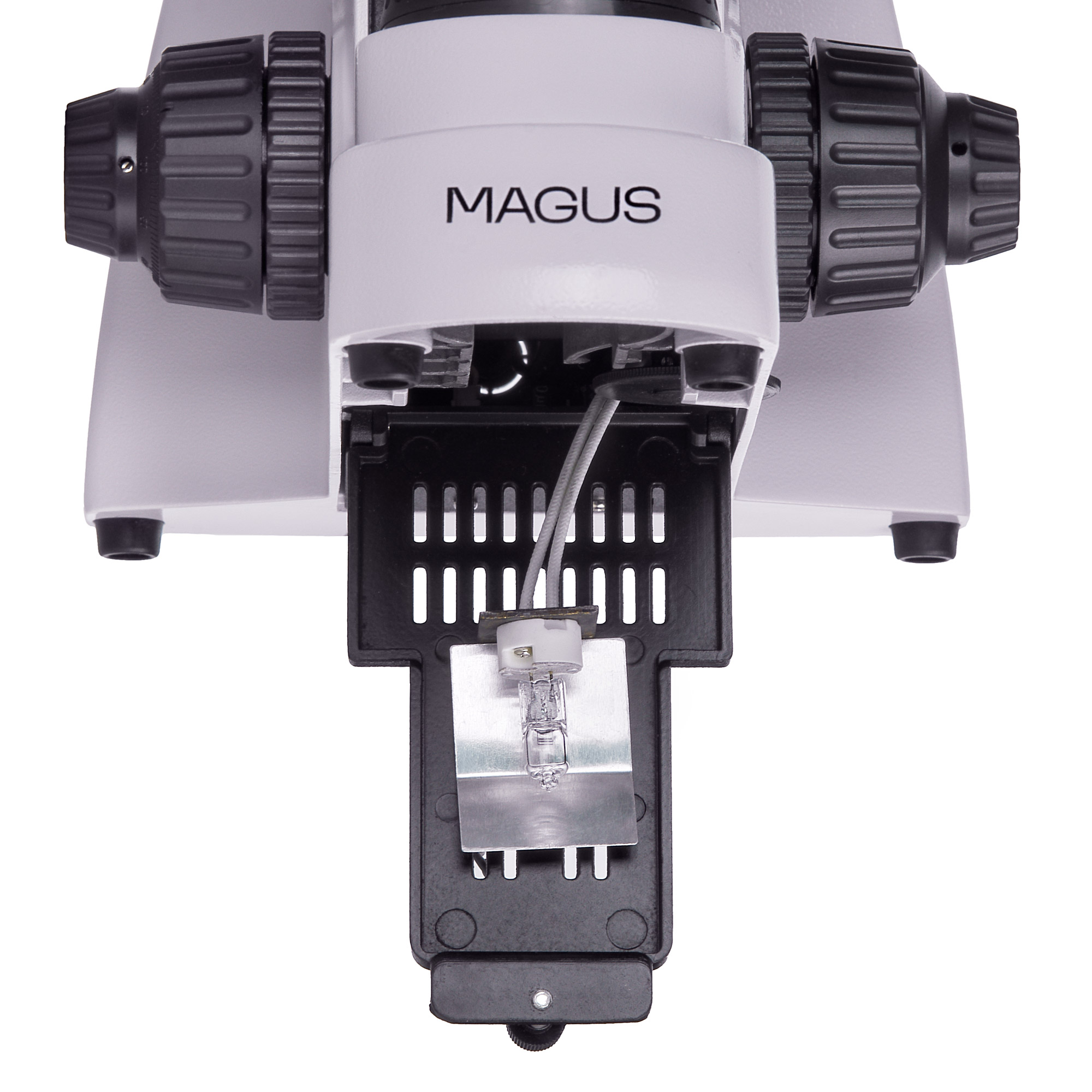

Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах размером от 4х до 100х в светлом поле и в поляризованном свете.
Осветительная система проходящего света
Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсатор Аббе с регулируемой апертурной диафрагмой и откидной линзой Лазо реализуют уровень освещения по Кёлеру. Числовая апертура конденсора 1,25. Поляризатор вращается в пределах 0–360°, по шкале отметок четырех углов поворота 0°, 90°, 180°, 270° относительно анализатора. Анализатор вращается на 360°, нониусная шкала анализатора для точности выставления угла.
Освещение по Кёлеру
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком разрешении ограничение разрешения на каждое объективное. Равномерное освещение поля без затемнения по краям. Объект исследования помещается в фокус, а файлы изображений удаляются.
Наблюдение за объектами в поляризованном свете
В промежуточной насадке расположены анализатор, линза Бертрана и разъем для установки компенсаторов.
Анализатор вводится в ход наблюдений для наблюдения за объектами в поляризованном мире. При вращении поляризатора и анализатора изменяется угол поляризации. Взаимоперпендикулярное положение при выставлении обоих полейфильтров в положение «0». При вращении стола микроскопа наблюдается изменение преломления светового изображения в зависимости от угла поляризации.
С помощью линз Бертрана проводились коноскопические исследования.

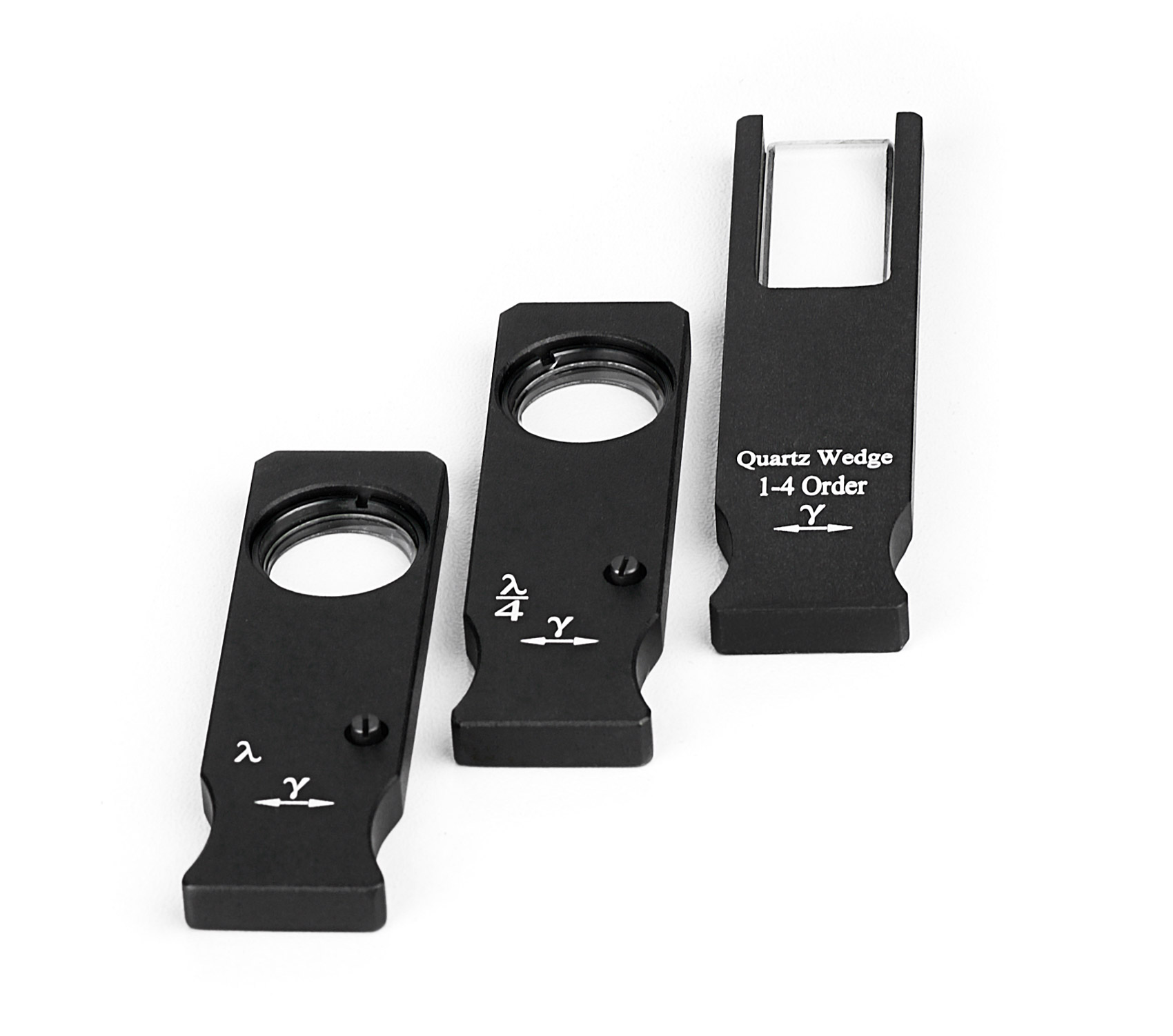

Компенсаторы используются для усиления контрастности объектов со слабым двулучепреломлением.
Для аксессуаров
разработана линейка аксессуаров.
Дополнительные объективы примеряются для объектов исследования размером до 0,22 мкм.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение объектива, которое чаще всего используется для работы.
Цифровые камеры выводят изображение с помощью микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайдер для измерения объектов работает вместе с окуляром со шкалой или с ПО-камерой.
Основные особенности микроскопа:
- Исследование анизотропных объектов в поляризованном и обычном мире
- Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
- Линза Бертрана для коноскопии и ортоскопии, компенсаторы, освещение по Кёлеру
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры; световой поток переключается 100/0 и 0/100
- Планахроматические объективы без внутренних напряжений не изнашиваются ложные оптические эффекты на рисунке
- Удобная центральная подставка для револьверного устройства и предметного столика
- Вращаемый круглый предметный столик с нониусом для точного измерения угла поворота
- Большой выбор дополнительных аксессуаров
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, остается к компьютеру через интерфейсы Wi-Fi и USB 3.0.
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения за подвижными объектами, записи видео и перемещения организованы без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и светочувствительность головы даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.

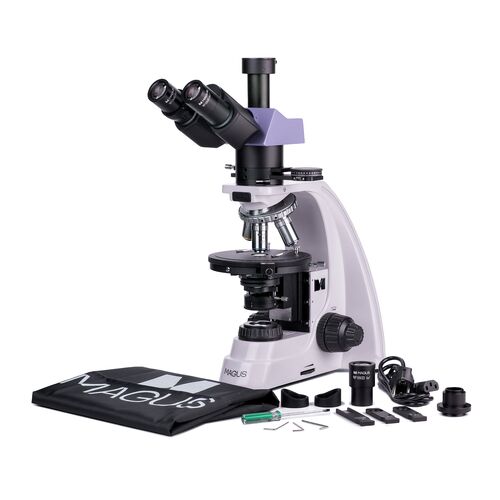

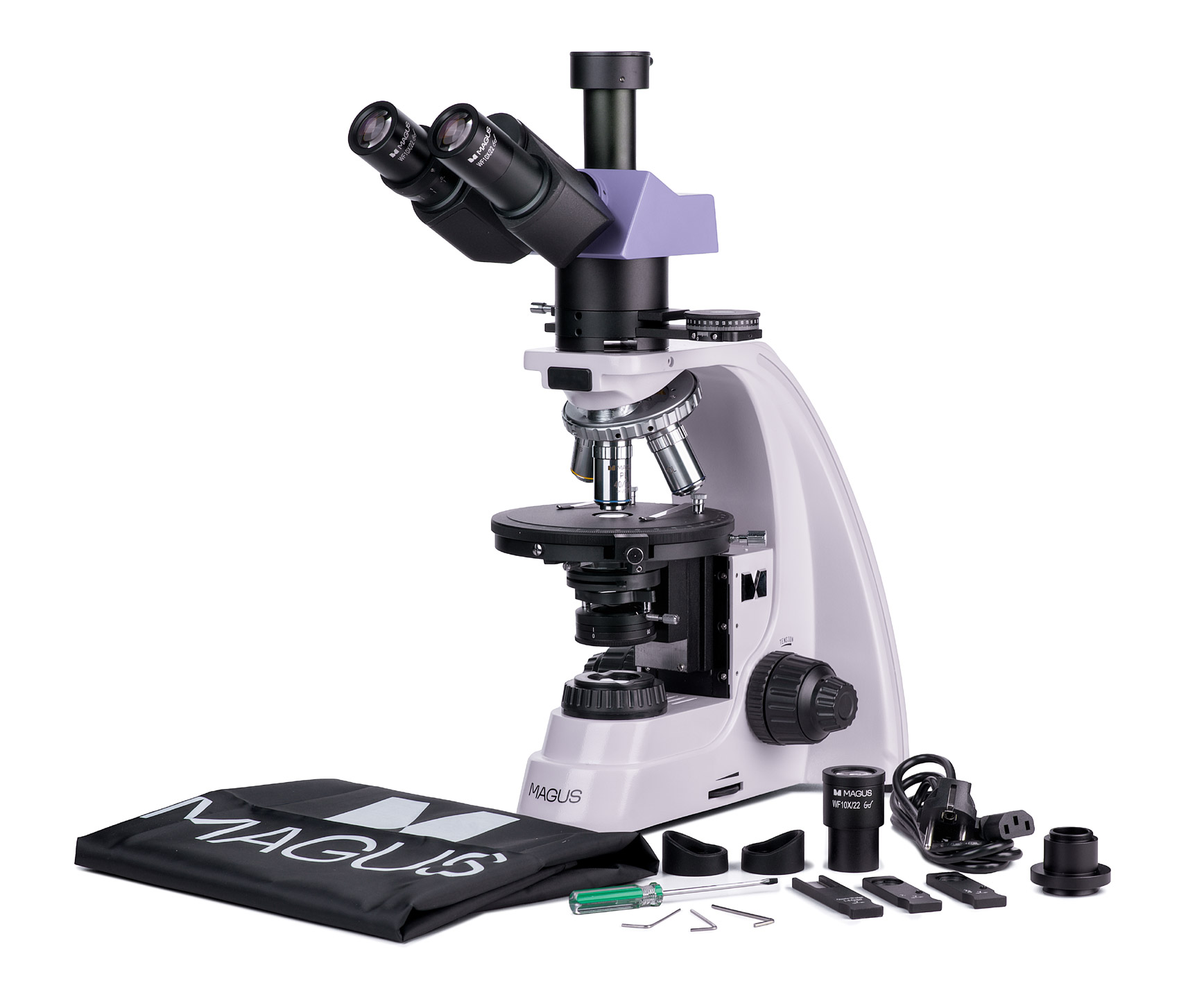

Комплектация
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов
- Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,65 (подпружиненный) WD 0,66 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,80 (подпружиненный) WD 0,46 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Окуляр 10х/22 мм с перекрестьем
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой. Цена деления шкалы 0,1 мм
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 20x/0,4 WD 8,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 100x/0,8 (подпружиненный, сухой) WD 2,02 мм
- Препаратоводитель
- Калибровочный слайд
| Артикул | 83041 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 43x27x63 см |
| Вес в упаковке | 17.25 кг |
| Характеристики монитора | |
| Тип | биологические, световые/оптические, цифровые |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 40 — 600 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм; 10x/22 мм со шкалой (*опция: 10x/22 мм с перекрестьем; 12,5x/14 мм; 15х/15 мм; 20х/12 мм; 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность, без напряжений: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*опция: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (ми); PL 100x/0,8 (сухой)); парфокальная высота 45 мм, рассчитаны на работу с объектами с покровным стеклом толщиной 0,17 мм |
| Револьверное устройство | на 5 объективов с центрируемыми гнездами |
| Рабочее расстояние, мм | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (ми)); 2,02 (100x (сухой)) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | Ø150 |
| Характеристики предметного столика | поворотный на 360°, центрируемый, градуировка угла поворота через 1°; нониус для измерения углов с точностью до 0,1° |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Корпус | цельнолитой алюминиевый |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C), сеть переменного тока |
| Тип лампы подсветки | галогенная лампа: 12 В / 30 Вт |
| Диапазон рабочих температур, °С | -15...+55 |
| Возможность подключения другого оборудования | адаптер Wi-Fi (USB), мышь (USB), флеш-накопитель (USB) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Поляризатор | с отметками 0°, 90°, 180°, 270° на шкале; вращаемый на 360° |
| Промежуточная насадка | встроенный анализатор, с переключением на обычный либо поляризованный свет, с вращением 0–360°; нониус для измерения углов с точностью до 0,1°; линза Бертрана; слот для установки компенсаторов |
| Компенсатор | λ компенсатор; λ/4 компенсатор; кварцевый клин |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | нижняя |
| Метод исследования | светлое поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Чувствительный сенсор | Sony Exmor/Starvis CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 8 |
| Максимальное разрешение, пикс | 3840x2160 |
| Размер сенсора | 1/1,2" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2.9x2.9 |
| Интерфейсные разъемы | HDMI 1.4, USB 3.0, Wi-Fi |
| Карта памяти | SD до 32 ГБ |
| Светочувствительность | 1028 мВ с 1/30 с |
| Отношение сигнал/шум | 0,13 мВ при 1/30 с |
| Время выдержки | 0,014 мс – 1000 мс |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg, *.tif |
| Формат файлов видеозаписи | *.h264/*.h265, *.mp4 |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип крепления | C-mount |
| Источник питания камеры | адаптер постоянного тока 12В, 1А |
| Особенности сетевого адаптера питания | вход: переменное напряжение 100–240 В, 50/60 Гц, выход: постоянное напряжение 12 В/1 А |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, >#/td### | 10 — 90 |
| Диапазон рабочей влажности, >#/td### | 30 — 80 |
| Тип матрицы | IPS |
| Диагональ дисплея, дюйм | 13.3 |
| Разрешение дисплея, пикс | 3840x2160 (4K) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Потребляемая мощность, Вт | 12 (максимум) |
