Описание
Области применения
Микроскоп Микромед ПОЛАР 4 LED применяется для исследований в металлографии, минералогии, кристаллографии, геологии и других областях, где важно проводить исследования
в проходящем и отраженном поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов и примесей в растворах.
Без компромиссов

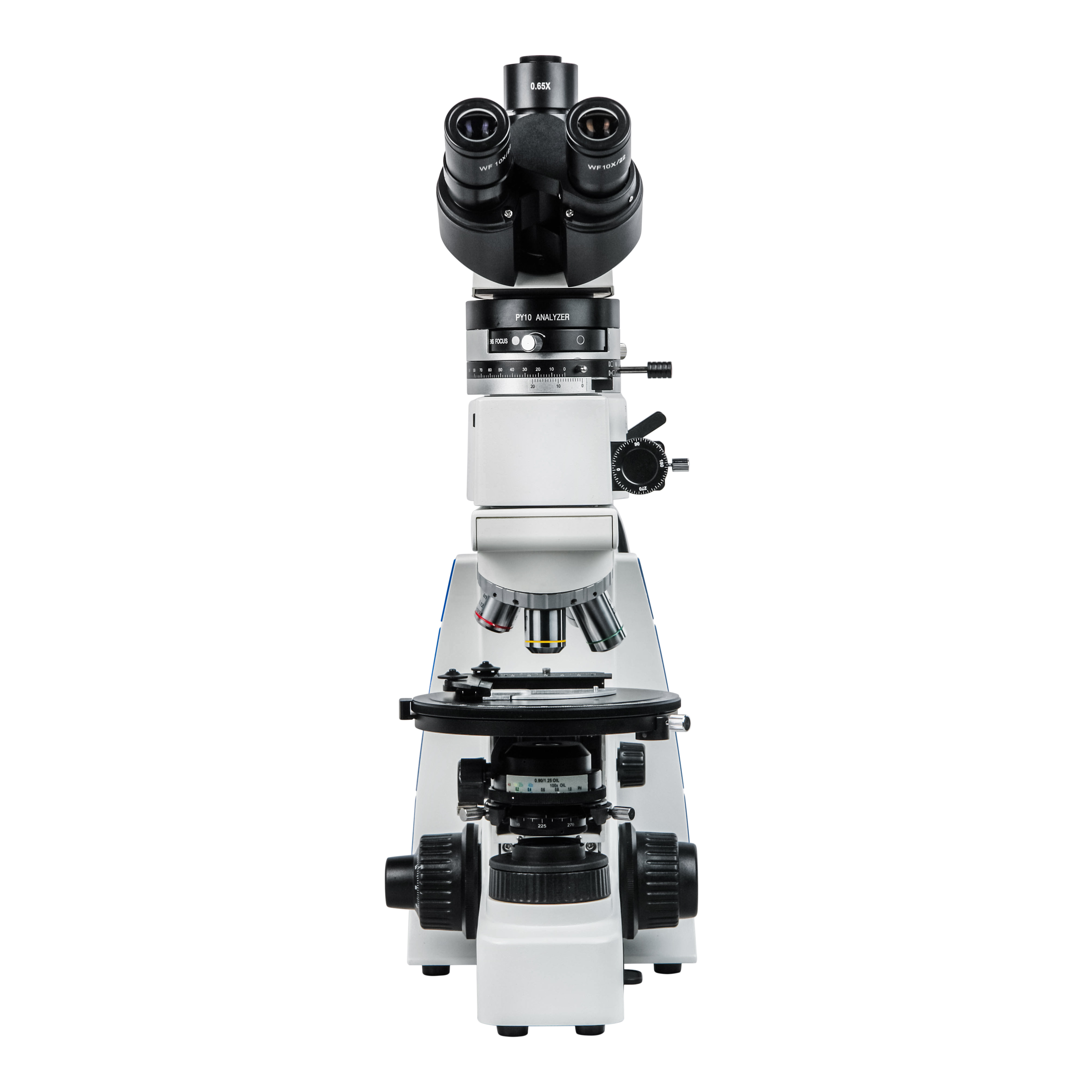

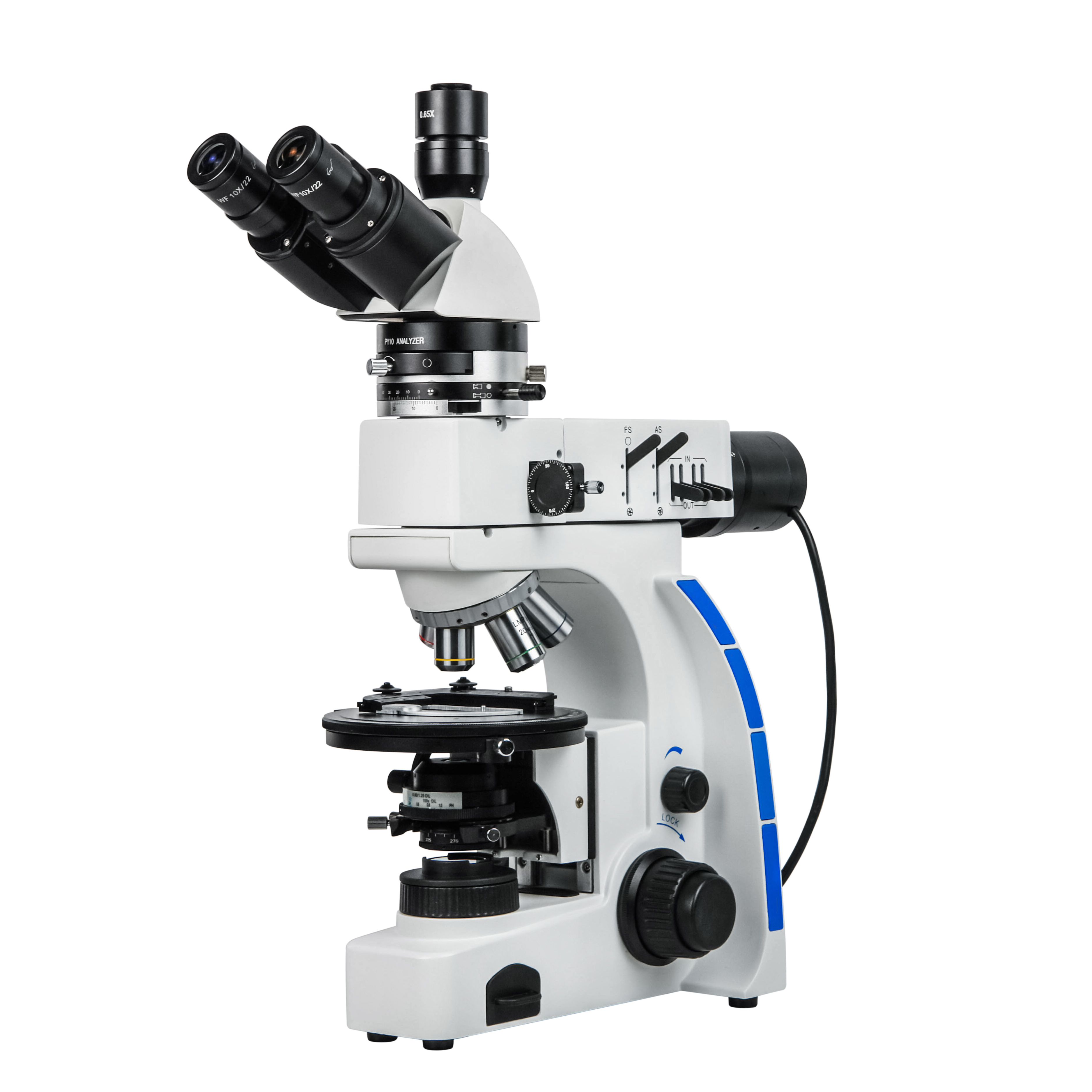

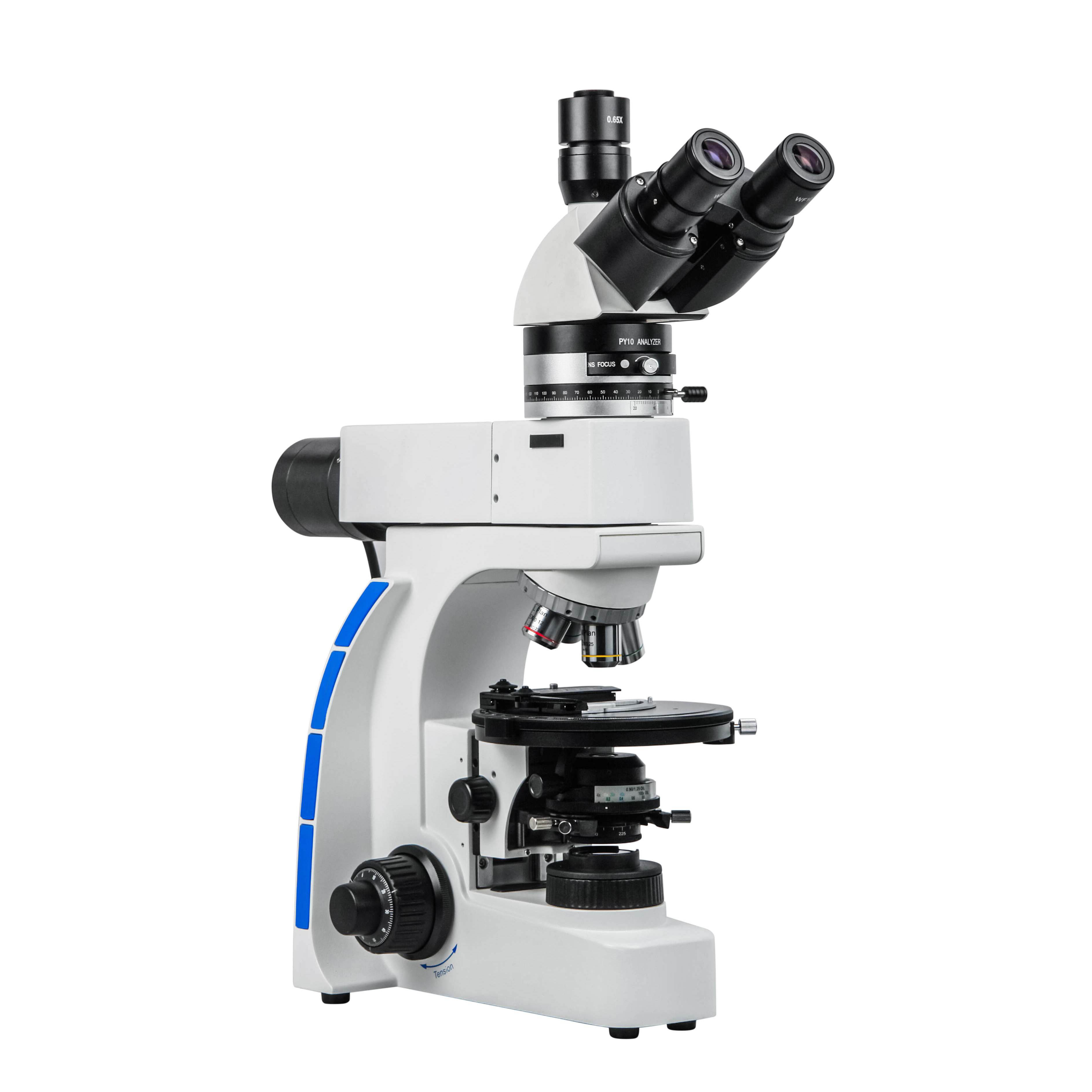

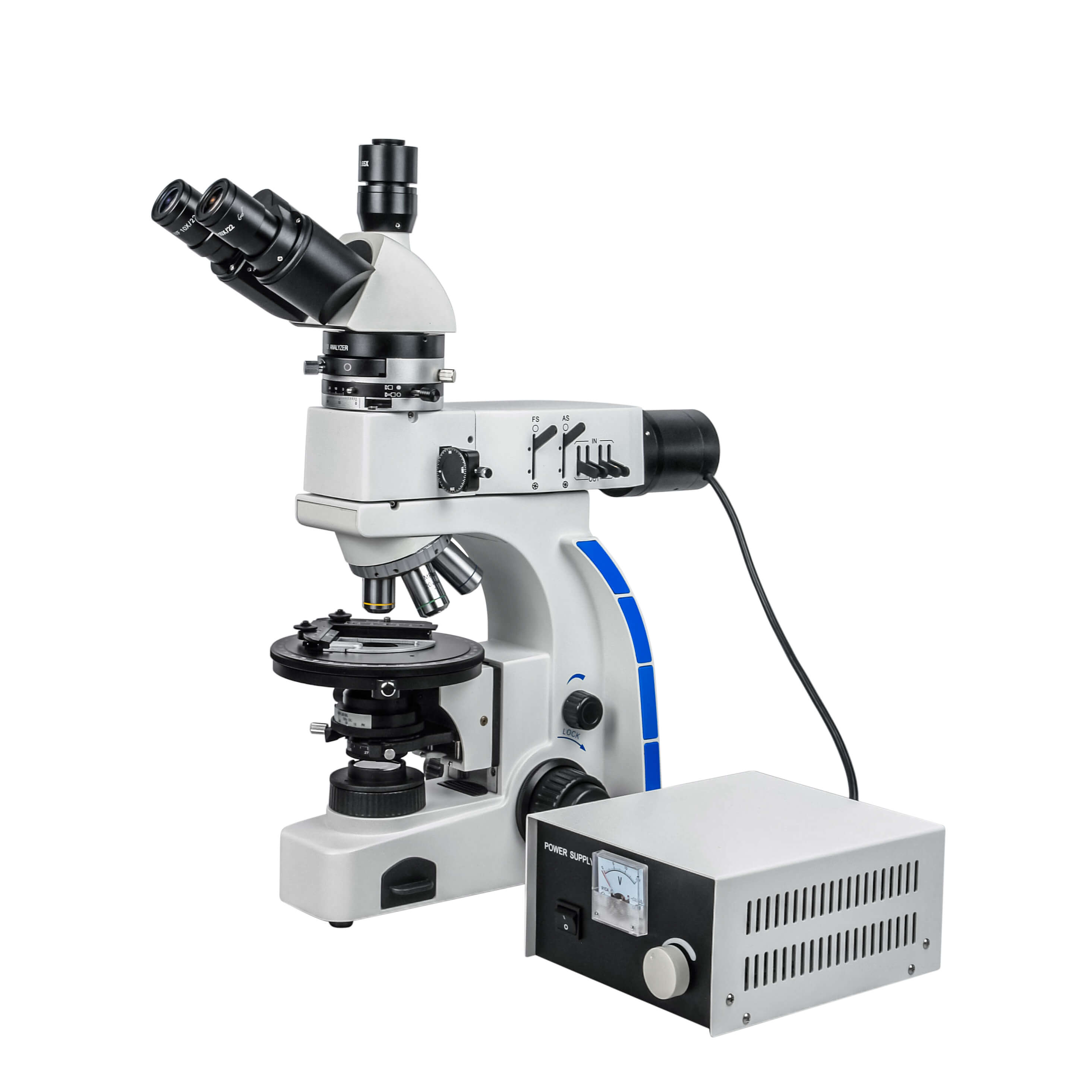

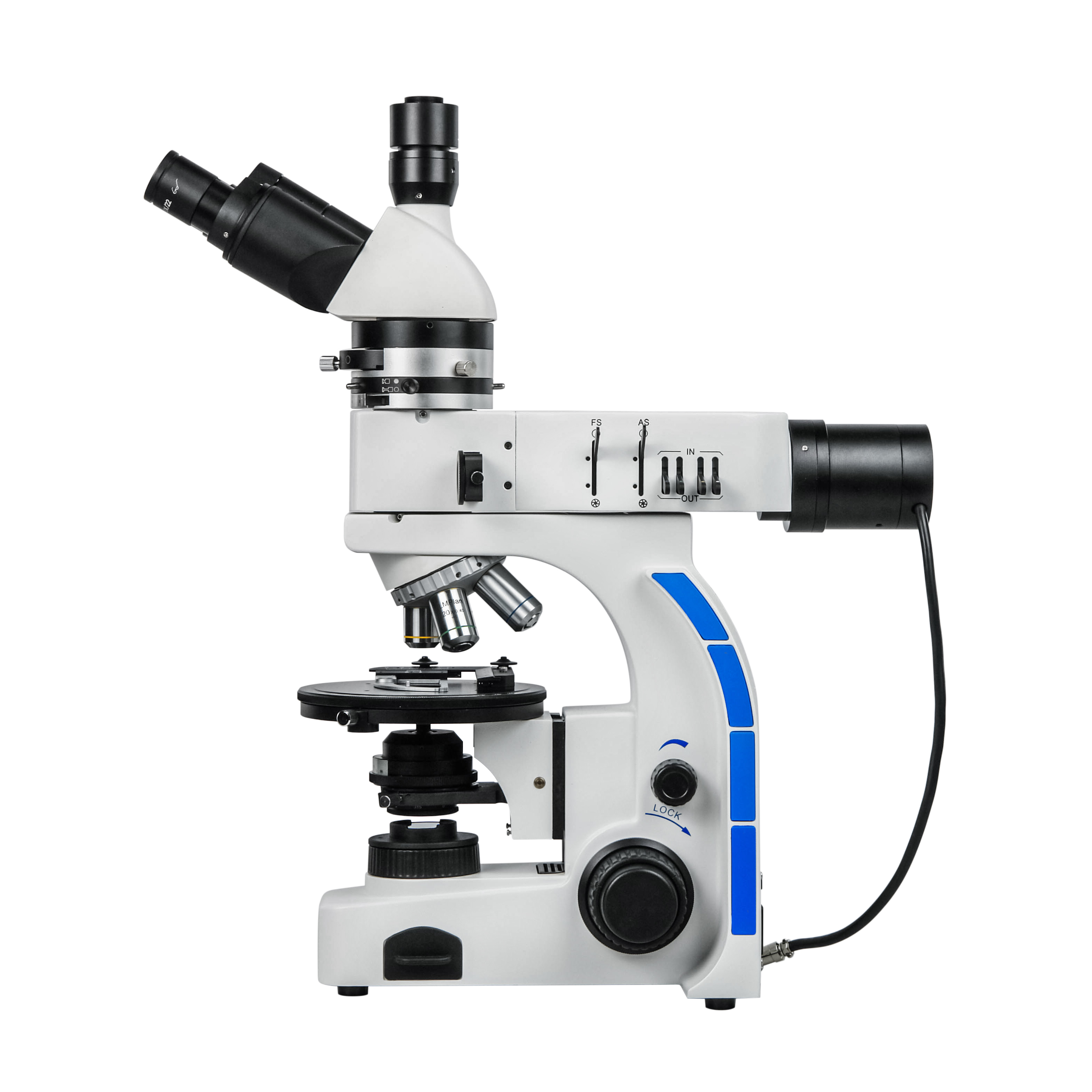

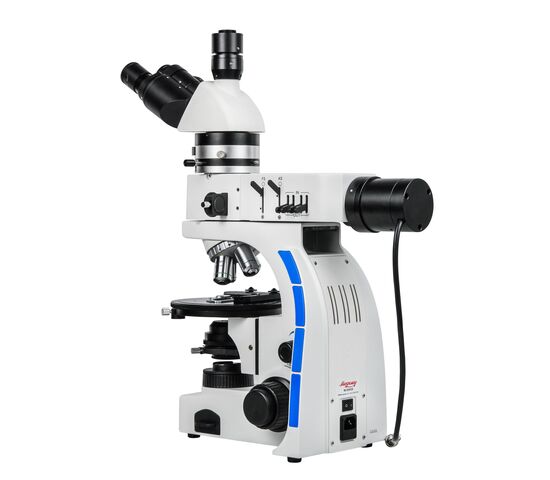

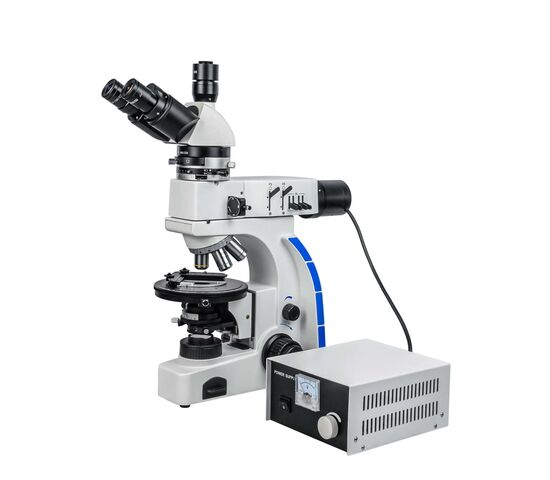

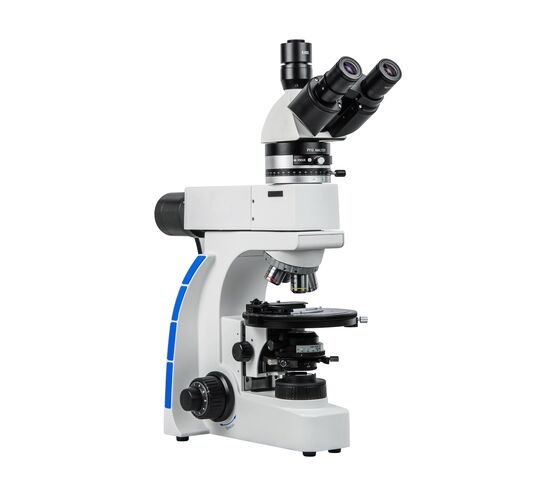

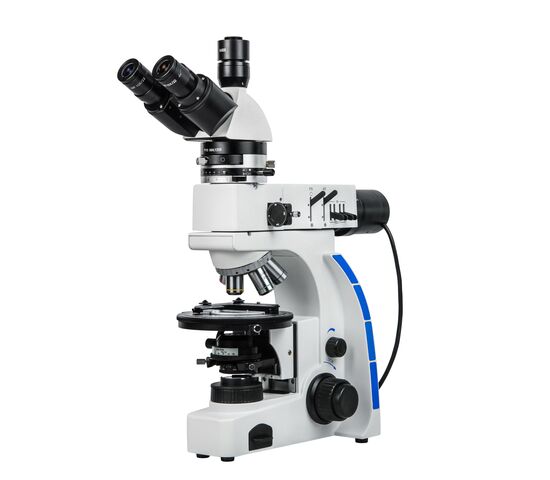

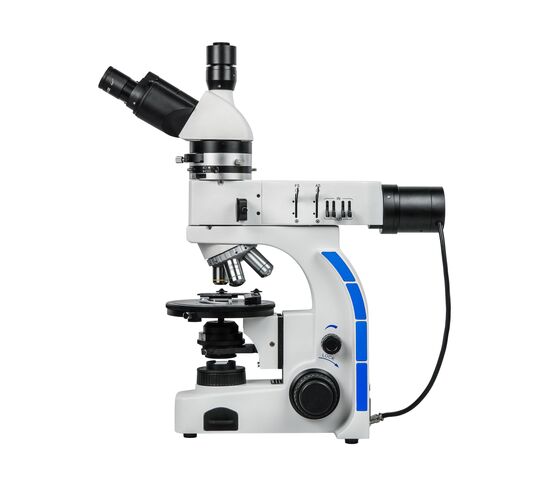

Микроскоп Микромед ПОЛАР 4 LED относится к микроскопам исследовательского класса.
Благодаря оптической схеме «бесконечность» и объективам планахроматам микроскоп
позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. Это обеспечивает высокую информативность при исследованиях, отсутствие ложных результатов и отличное качество записываемых файлов. Многослойное просветляющее на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света. Антигрибовое покрытие оптики позволяет без ограничений применять микроскоп Микромед ПОЛАР 4 LED в биологических лабораториях.
В стандартном комплекте к микроскопу поставляется 4 объектива LM PLAN с увеличенным рабочим расстоянием. Увеличение микроскопа в стандартной комплектации 50х - 500х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х.
Револьверное устройство на 5 объективов имеет центрируемые гнезда для объективов.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Модульная конструкция
Штатив микроскопа является унифицированной платформой для основных частей микроскопа -
визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, встроенные в промежуточный тубус.
Оптический и цифровой

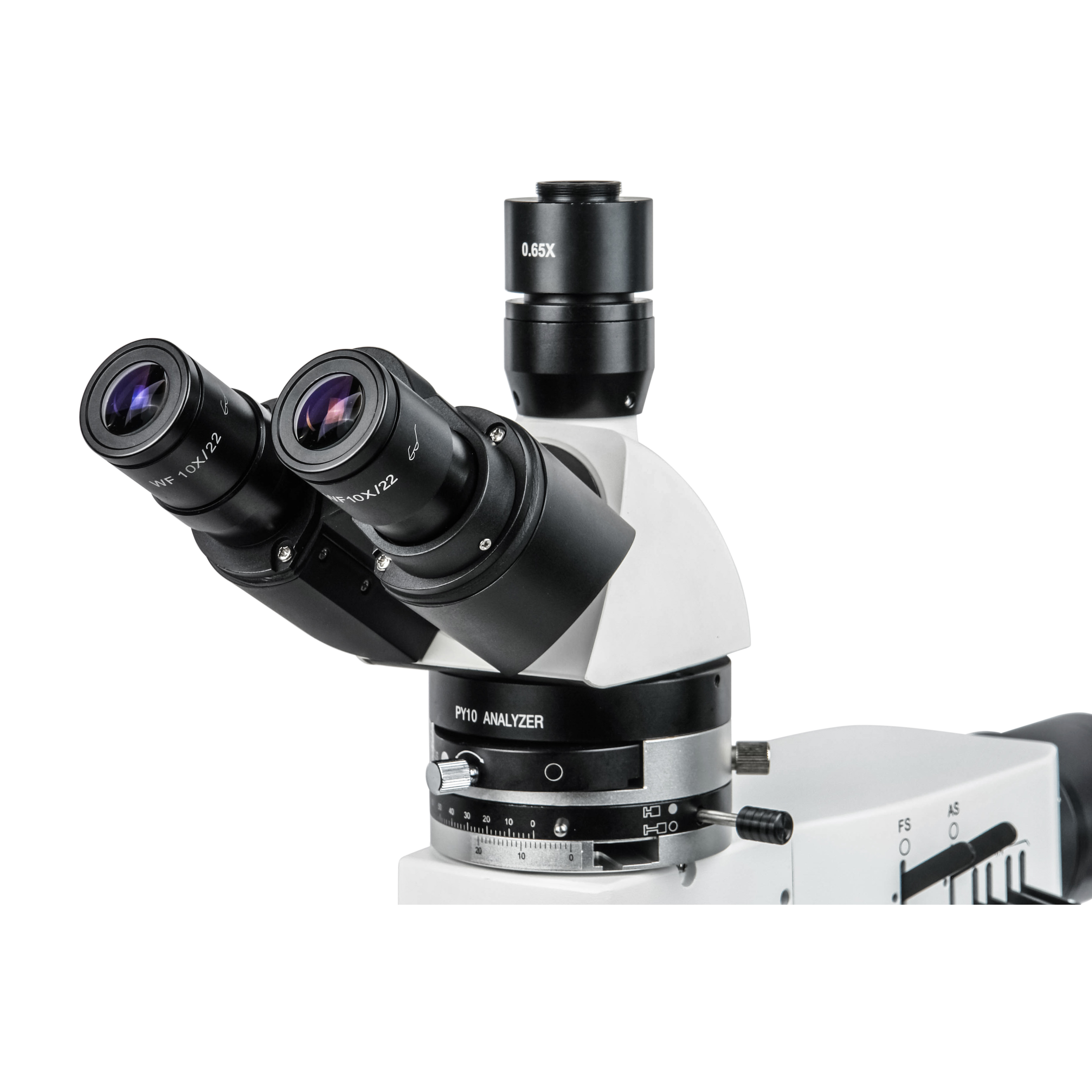

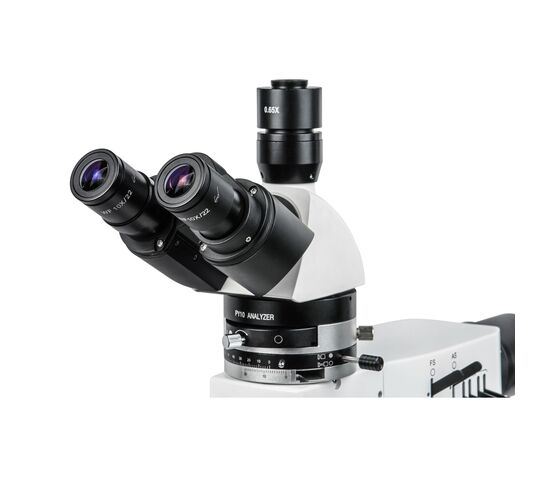

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения и размером до 2/3 дюйма.
Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.
Проходящий свет
В микроскопе Микромед ПОЛАР 4 LED применена схема освещения Кёлера, позволяющая получать яркое и равномерное освещение исследуемого образца без артефактов и наблюдать изображения высокого контраста с максимально возможным разрешением по всему полю.

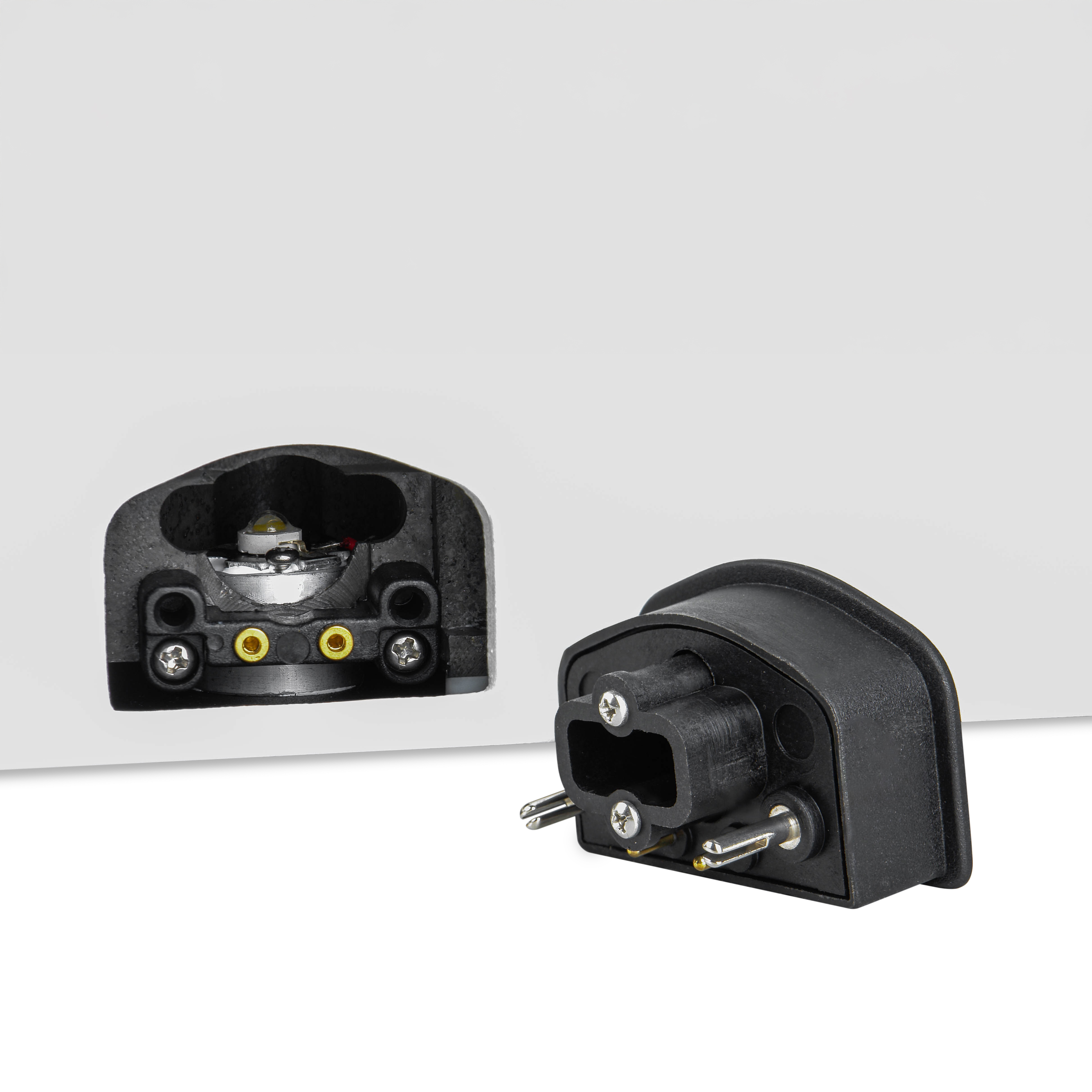

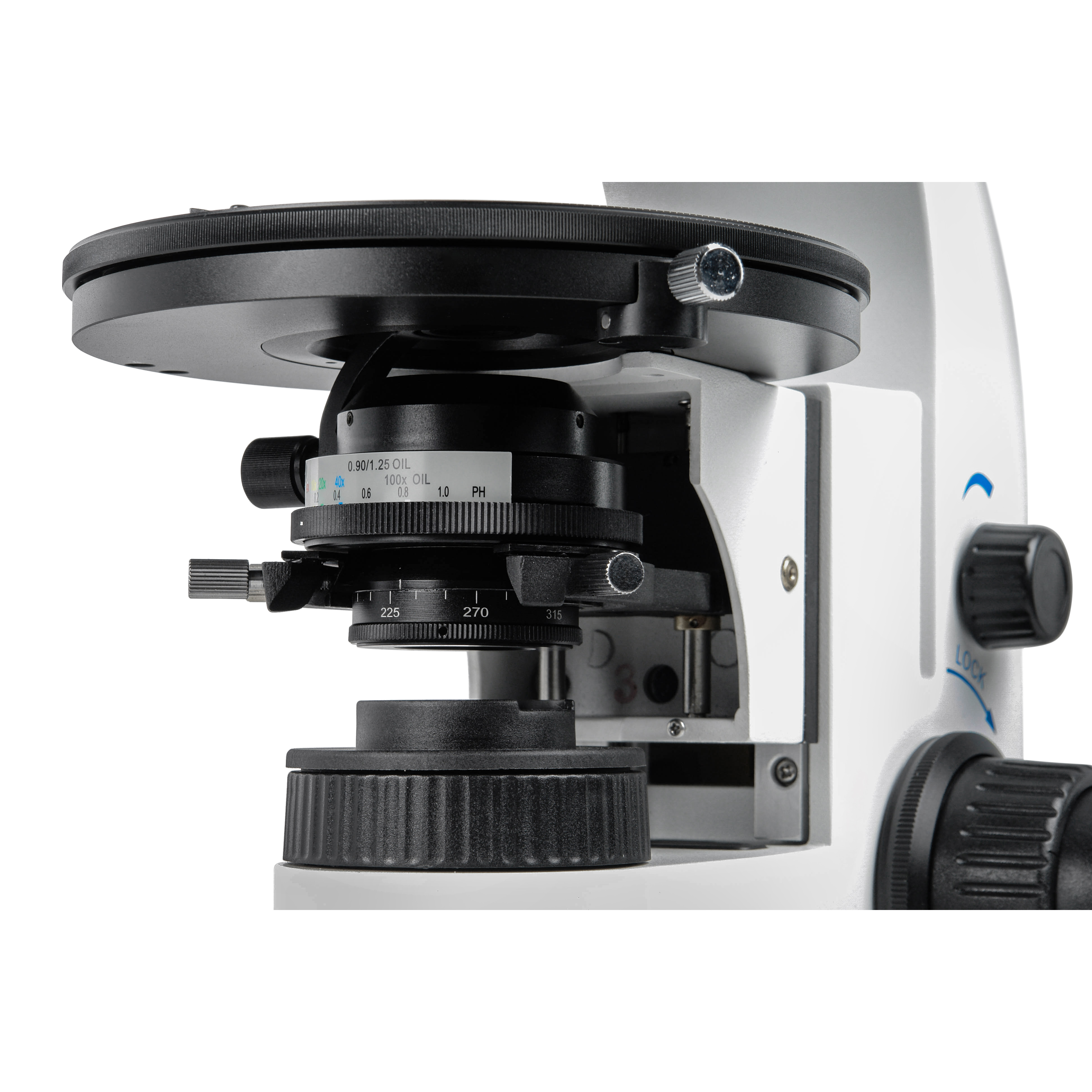

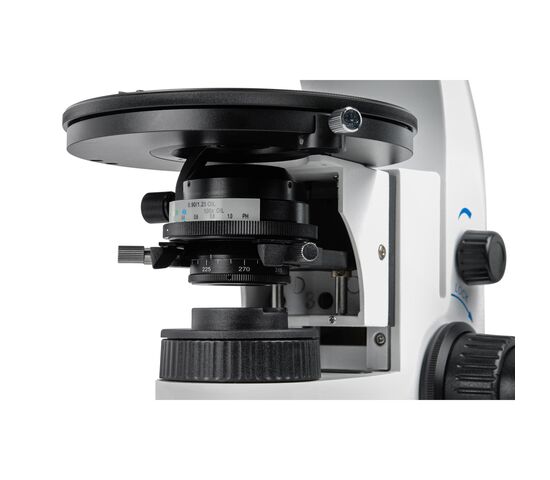

В нее входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. В качестве источника применяется 3 Вт светодиод дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне.
Система проходящего света предназначена для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

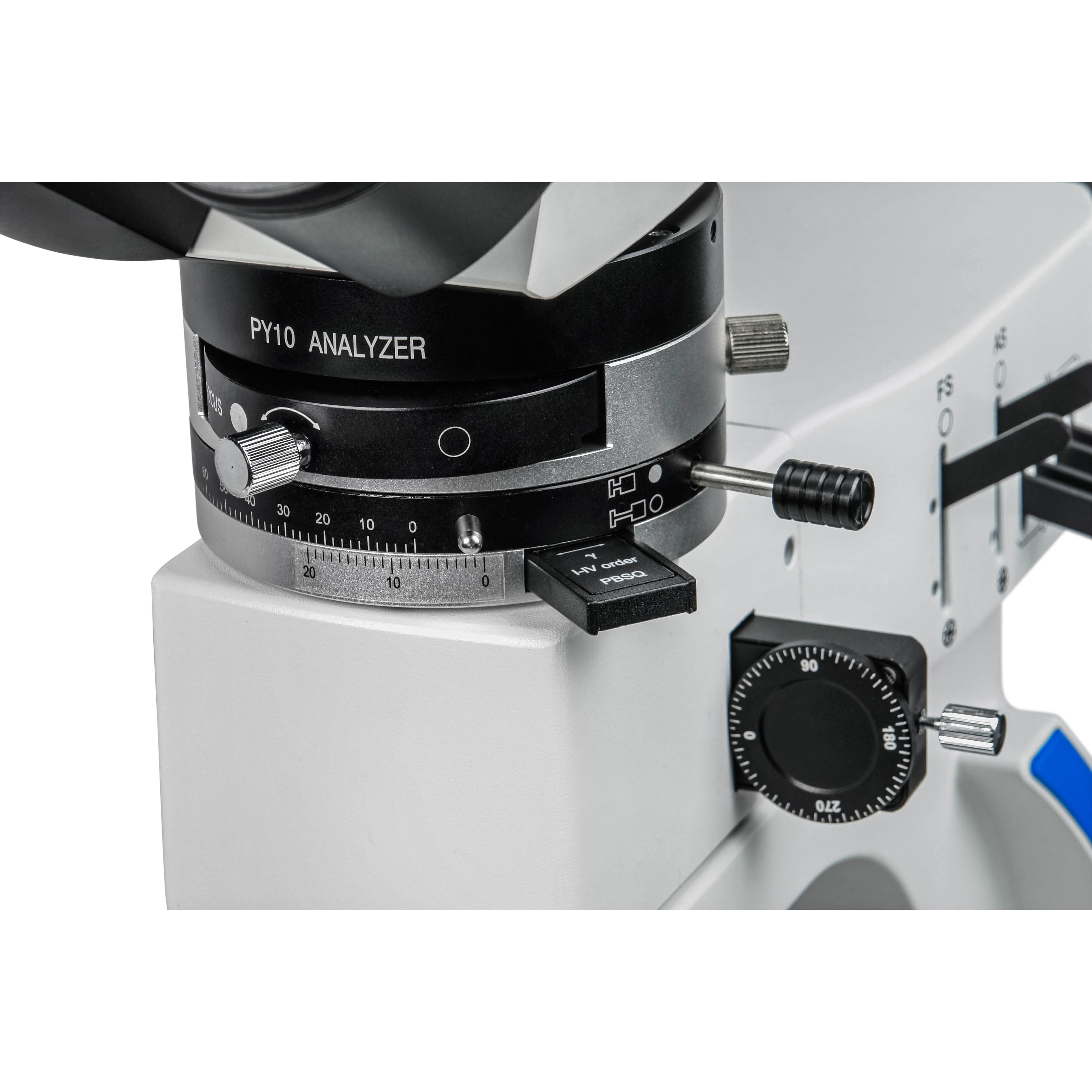

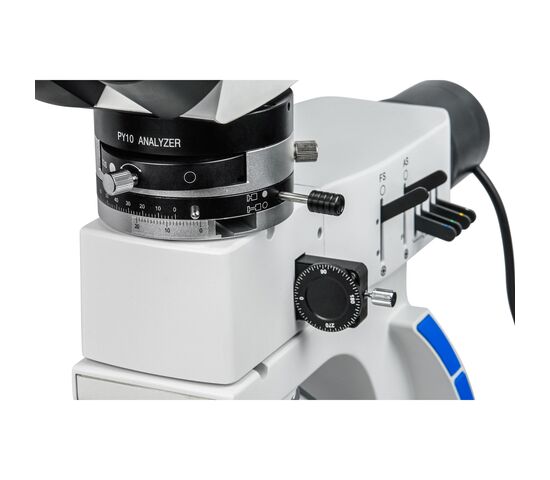

В промежуточный тубус микроскопа встроена линза Бертрана с собственным механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изучении
оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.
Отраженный свет

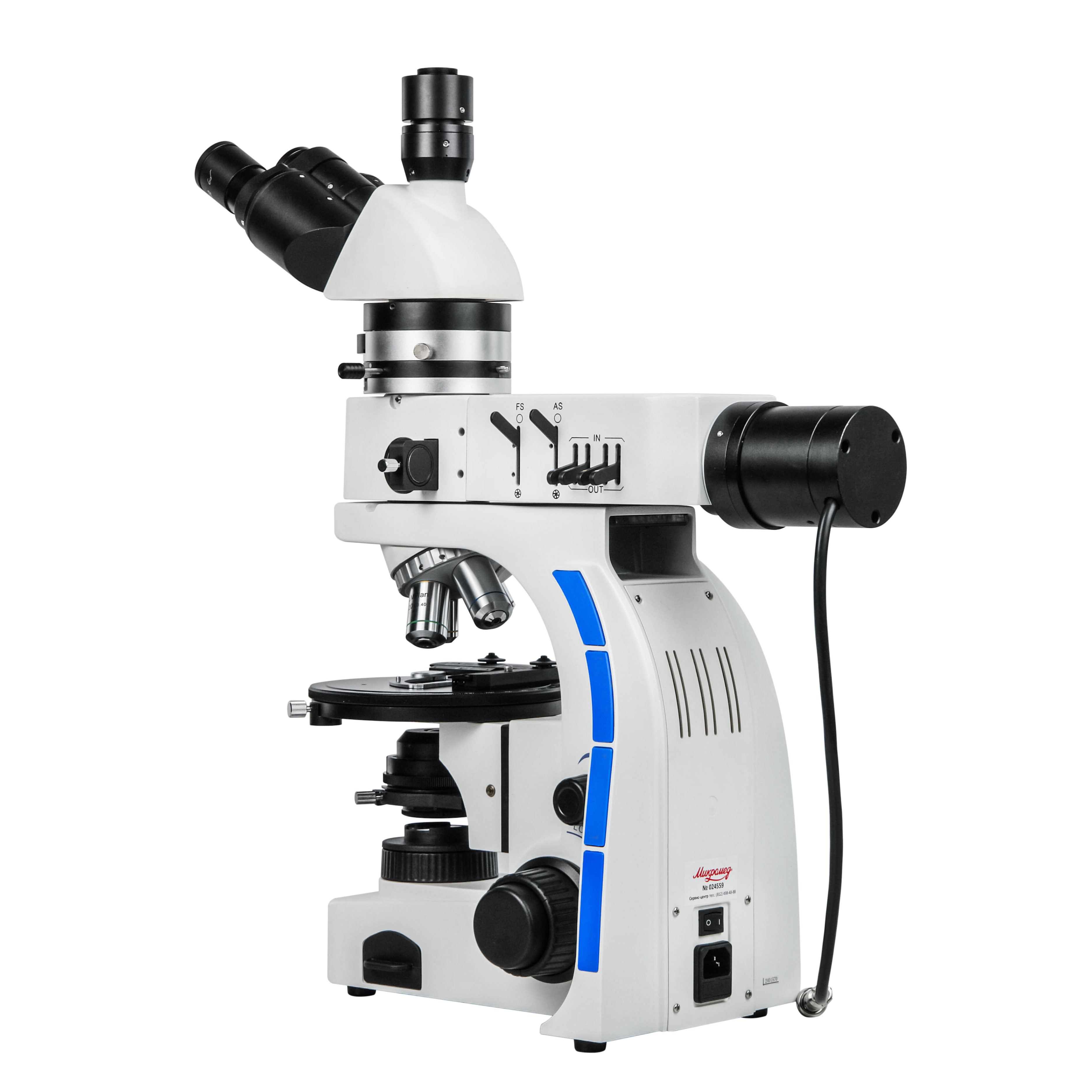

Система отраженного света микроскопа Микромед ПОЛАР 4 LED предназначена для работы с поляризованным и обычным светом. В микроскопе использована схема прямого освещения предмета через объектив посредством опак-иллюминатора. Такая схема позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии и петрографии.

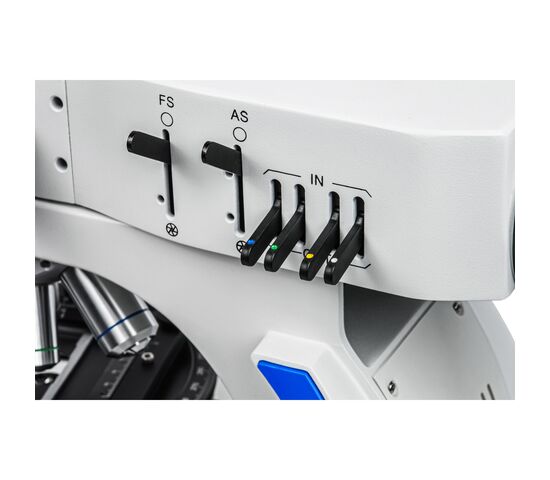

Осветительное устройство отраженного света имеет схему Кёлера и обеспечивает освещение объекта исследования прямым светом, направляемым на предмет через объектив микроскопа, что имеет большое значение при металлографических исследованиях. Включает в себя светодиодный осветитель с коллектором и конденсором, снабжено центрируемыми апертурной и полевой диафрагмами и встроенными светофильтрами с механизмами их ввода в ход лучей. Устройство выполнено в виде независимого модуля с собственным вынесенным блоком стабилизированного питания.
Для работы с поляризованном светом в системе используется выдвижной поляризатор с вращаемой на 360⁰ плоскостью поляризации, при работе с обычным светом поляризатор выдвигается из хода лучей. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.
Фокусировка микроскопа

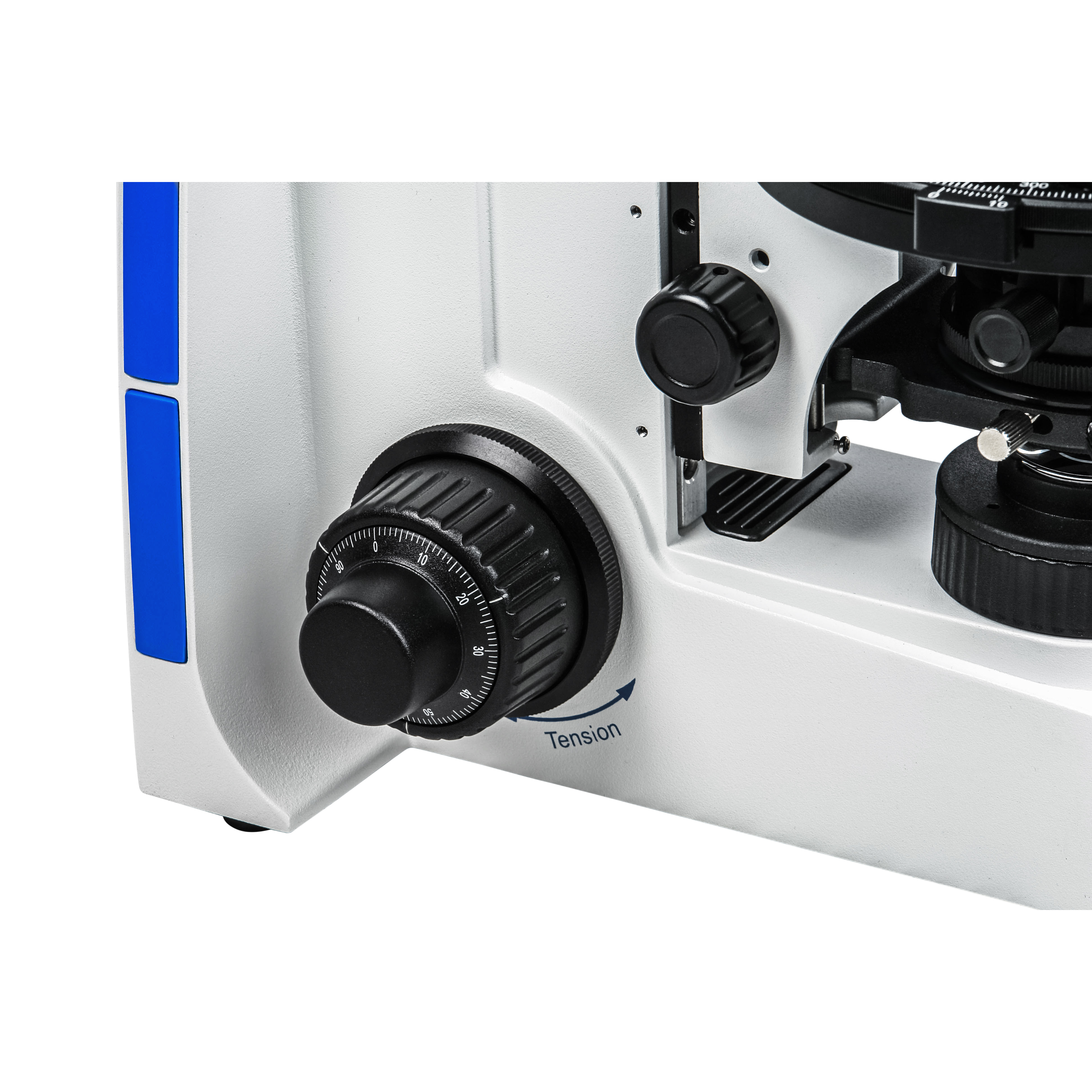

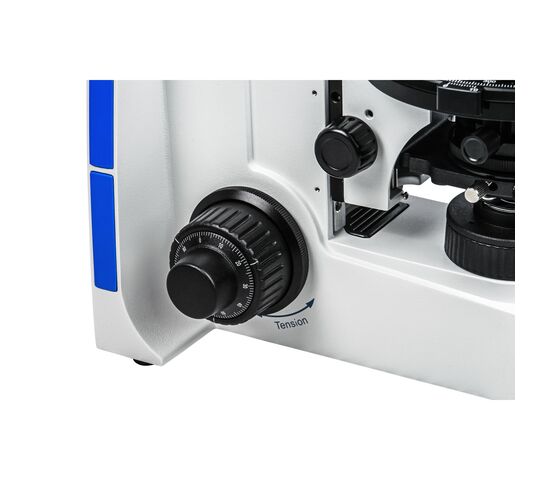

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа. Рукоятка тонкой фокусировки имеет шкалу с ценой деления = 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Правая рукоятка механизма имеет регулируемый ограничитель перемещения столика. Ход механизма фокусировки составляет
20 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Предметный столик

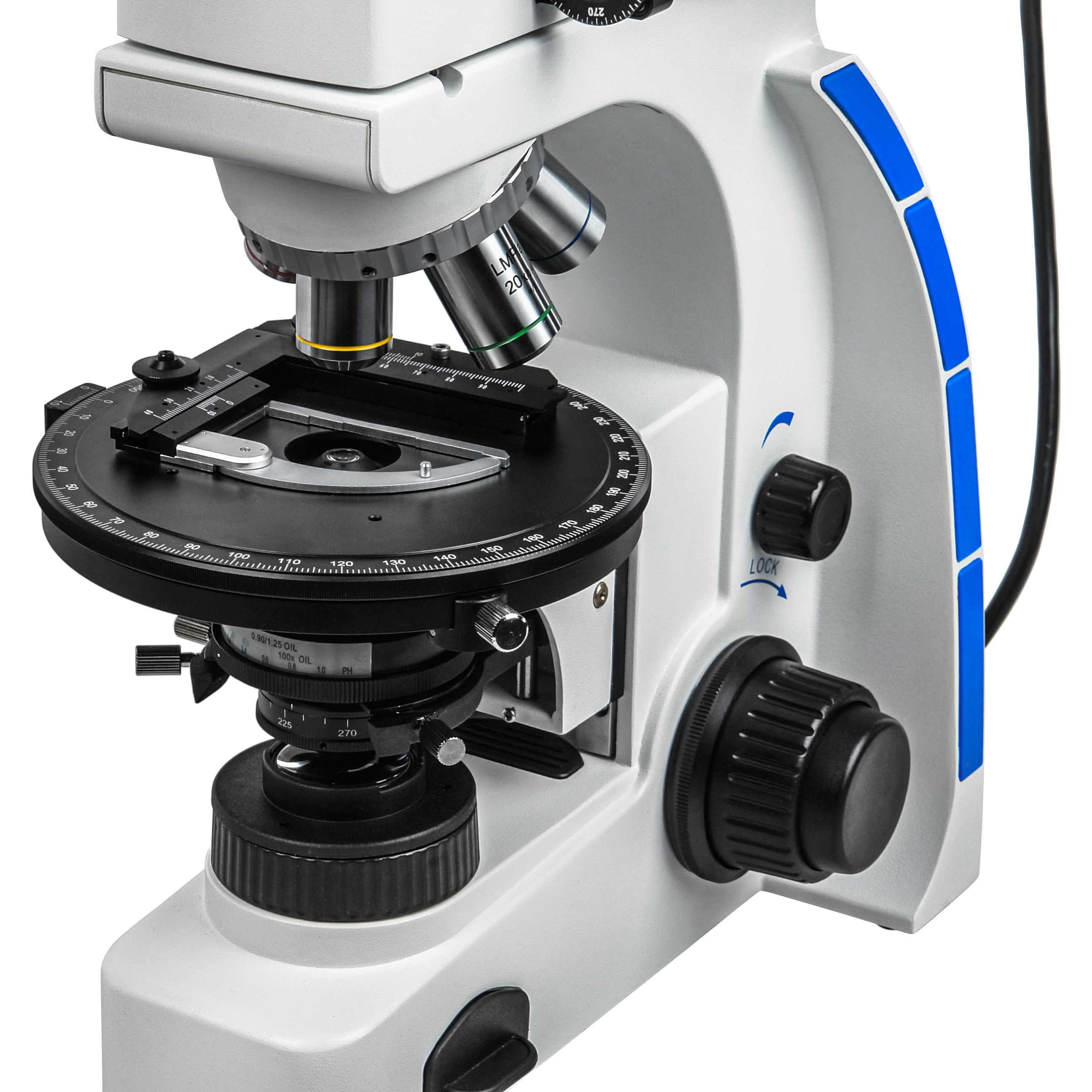

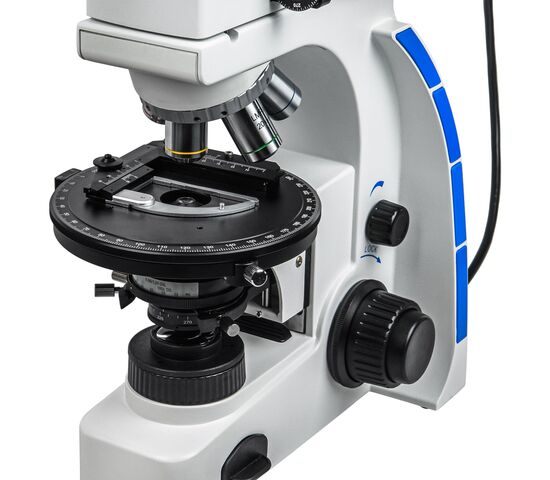

Круглый предметный столик микроскопа Микромед ПОЛАР 4 LED имеет диаметр 160 мм, может вращаться на 360⁰ и укомплектован съемным препаратоводителем высокой точности.
Перемещение объекта по направлениям X - Y в диапазоне 48 - 27 мм контролируется по шкалам с нониусами. Дополнительно в комплекте идут пружинные зажимы для образцов, их можно установить вместо препаратоводителя.
ОСОБЕННОСТИ:
• Оптическая схема «бесконечность» и планахроматы c увеличенным рабочим расстоянием.
• Исследования в проходящем и отраженном поляризованном и обычном свете.
• Схема проходящего света Кёлера обеспечивает равномерное освещение и высокую резкость.
• Система прямого освещения предмета через объектив.
• Револьвер на 5 объективов с центрируемыми гнездами.
• Набор компенсаторов и светофильтров в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Визуальная насадка с каналом визуализации и адаптером С-mount для окулярной камеры.
• Прецизионная точность фокусировки и перемещения.
• Полностью металлический конструктив с антистатическим покрытием.

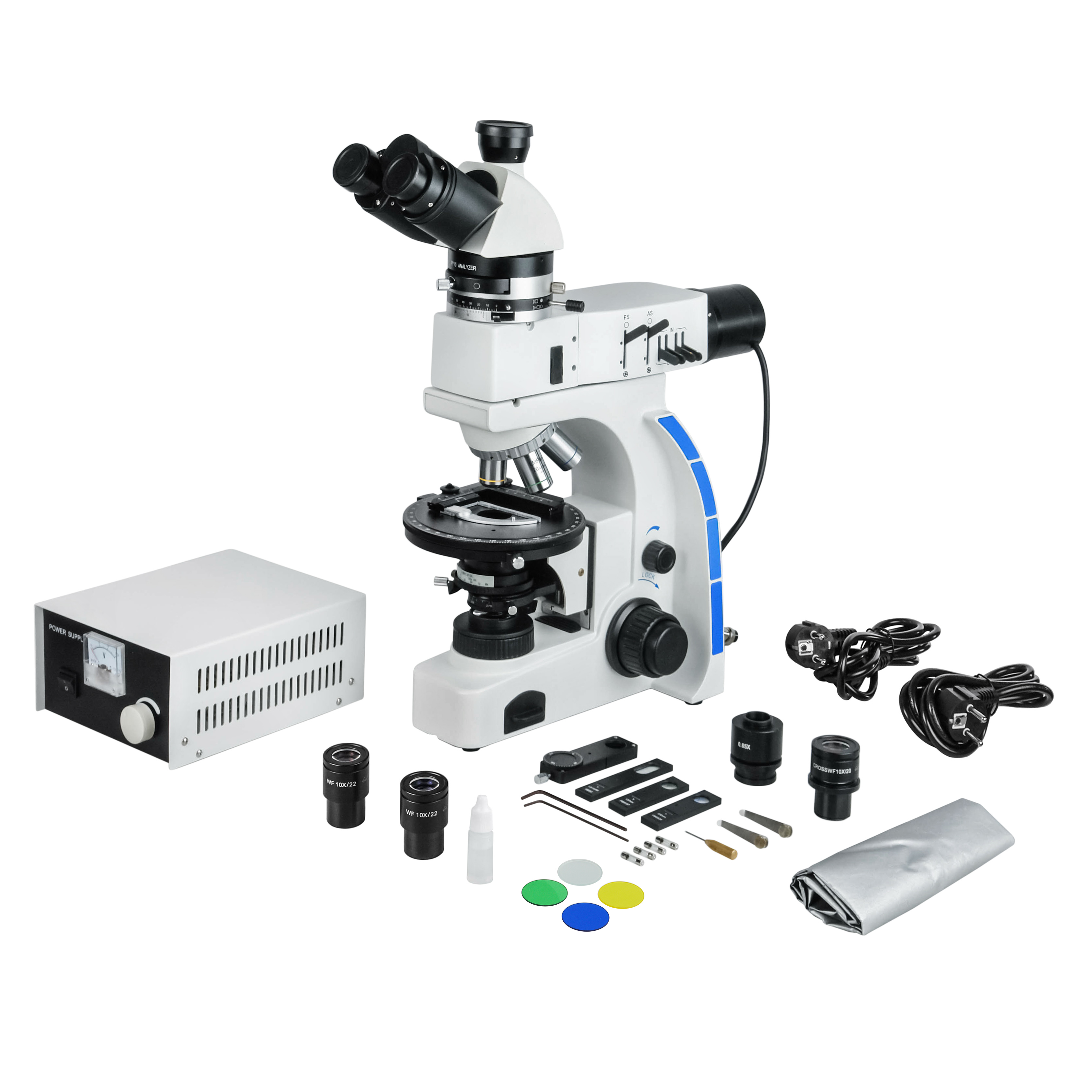

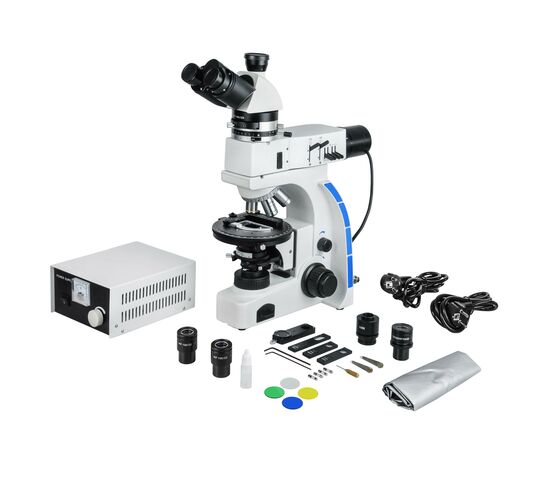

Комплектация
- Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
- Револьвер на 5 позиций объективов
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
- Модуль осветителя отраженного света с фонарем

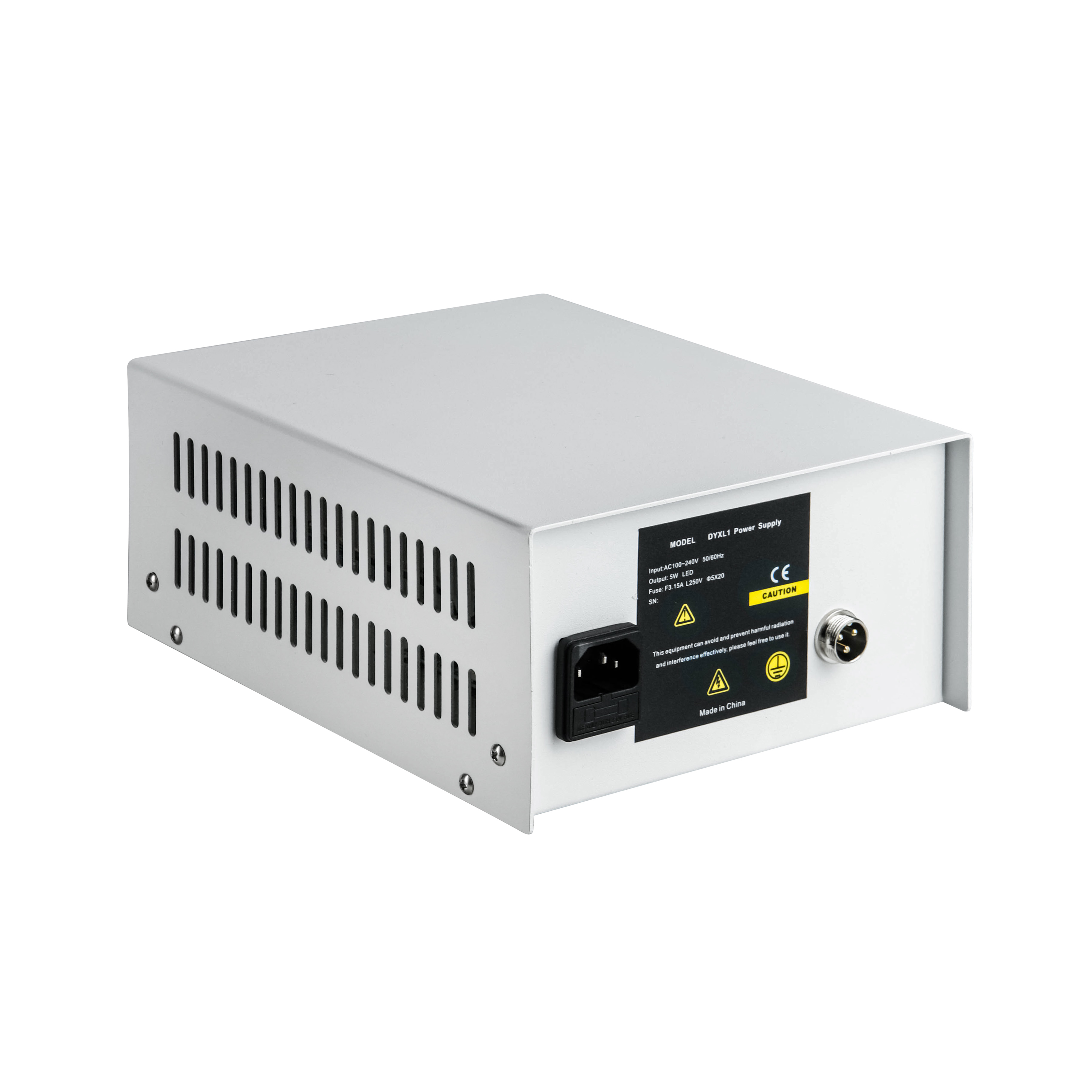

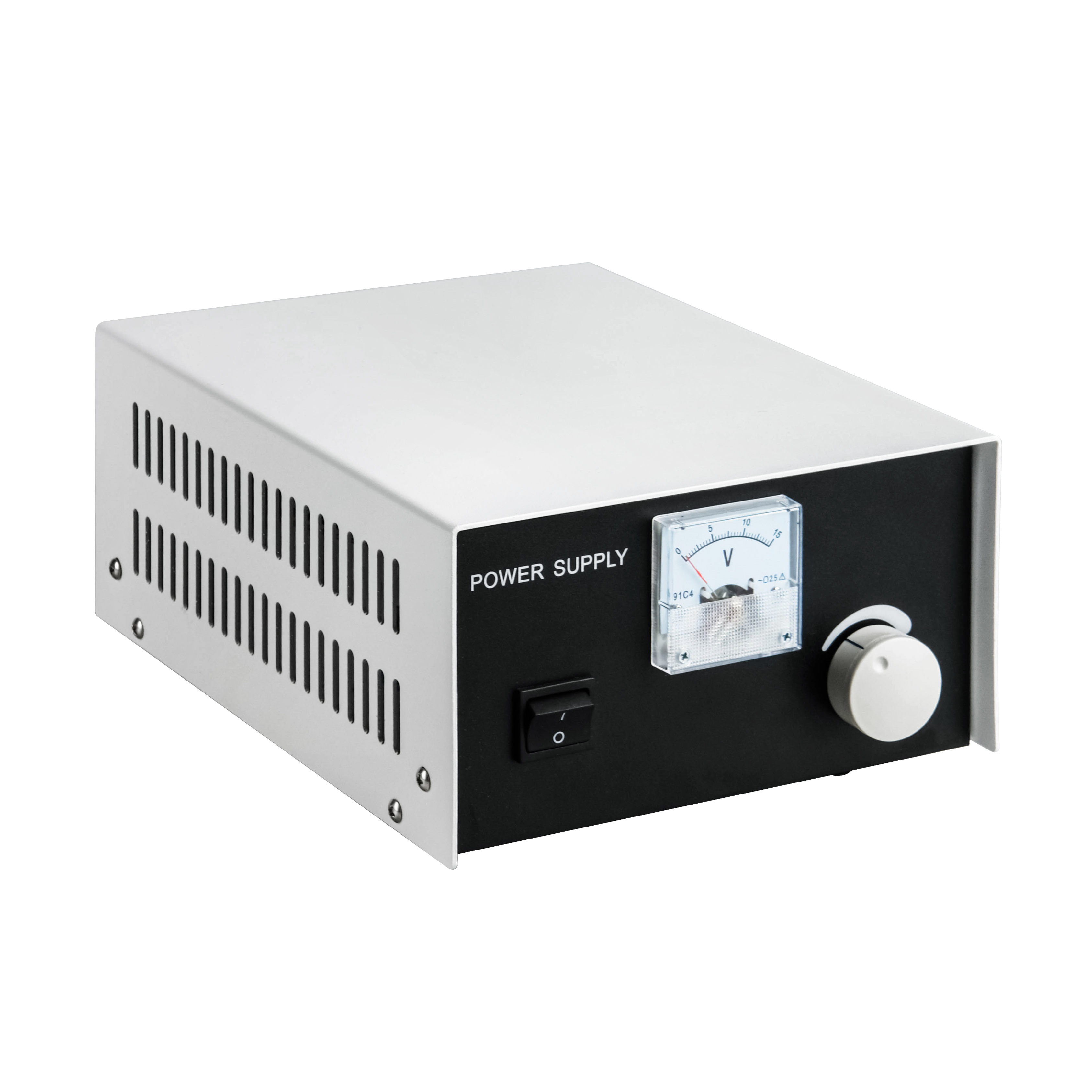

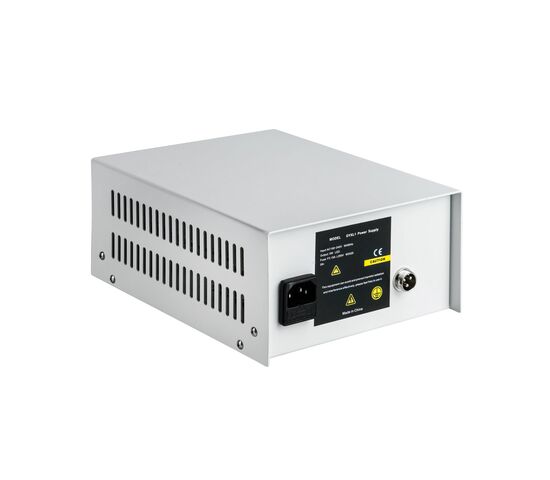

- Блок питания внешний

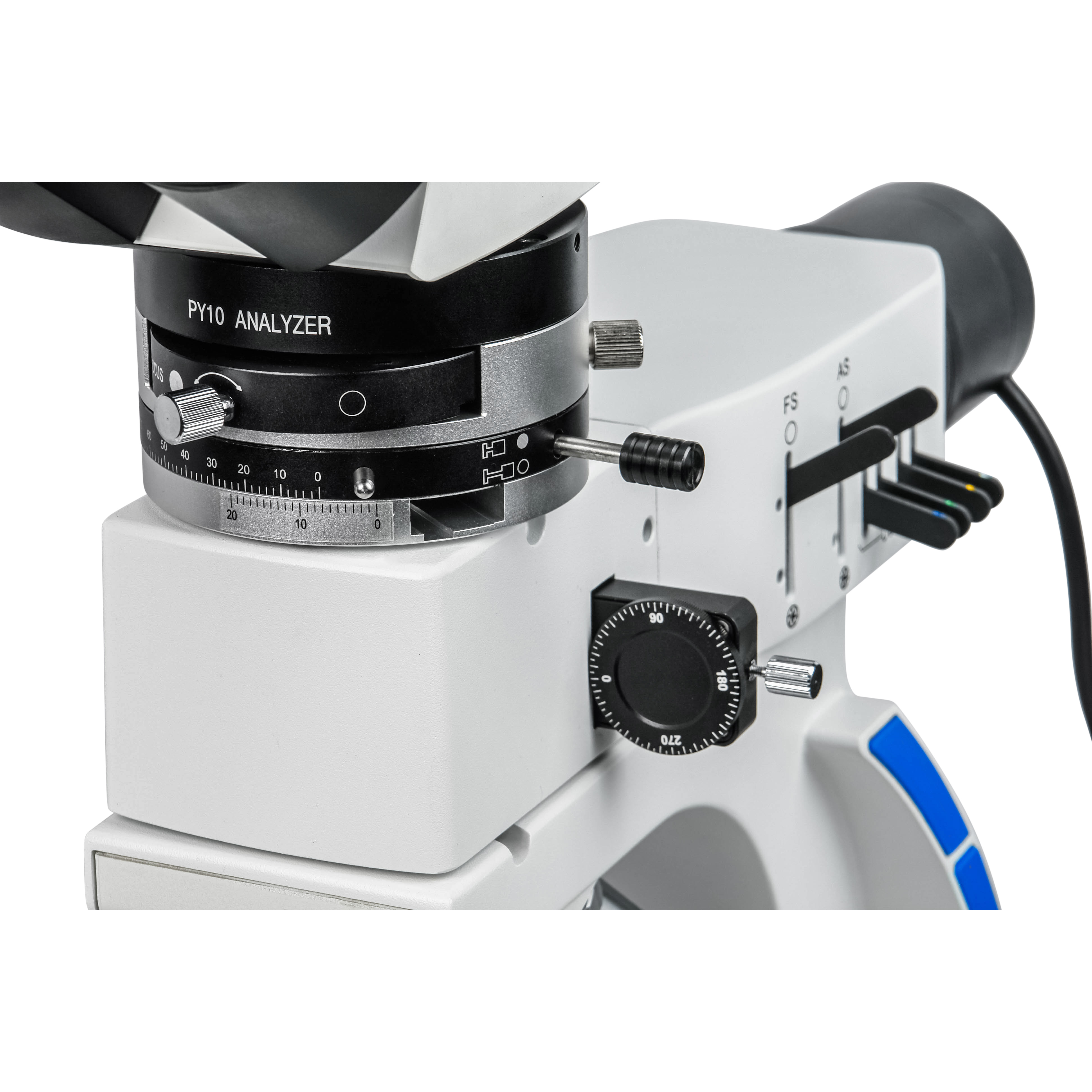

- Промежуточный тубус с анализатором и линзой Бертрана
- Столик круглый, поворотный 360⁰, Ø160 мм
- Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным 360⁰ поляризатором
- Препаратоводитель накладной, X-Y в диапазоне 48-27 мм
- Объектив LM PLAN 5x/0.12 ∞/0
- Объектив LM PLAN 10x/0.25 ∞/0
- Объектив LM PLAN 20x/0.4 ∞/0
- Объектив LM PLAN 50x/0.70 (S) ∞/0

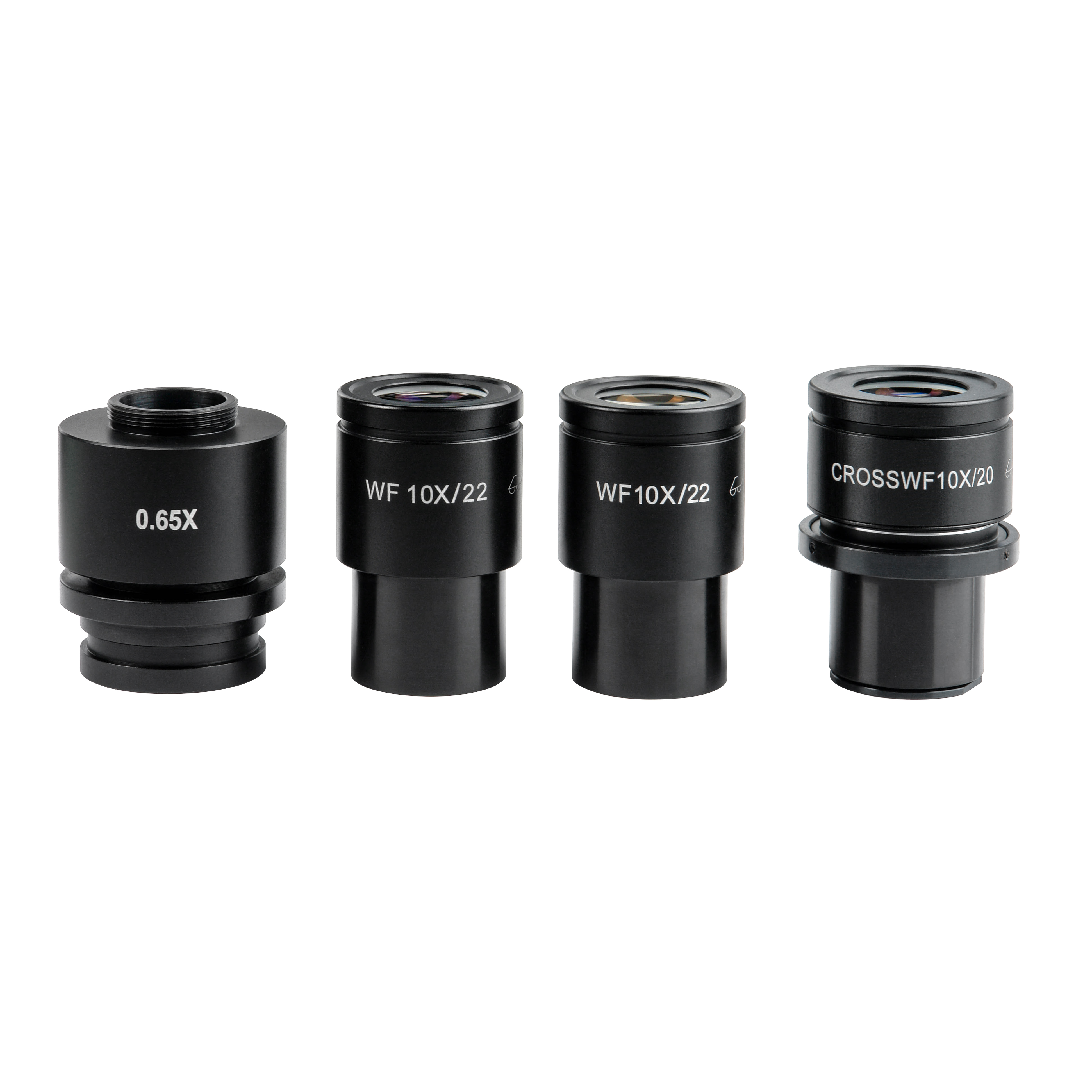

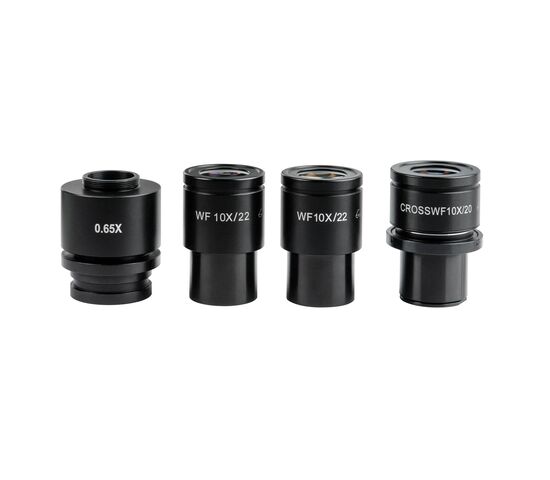

- Окуляр WF 10х/22 с удаленным зрачком - 2 шт
- Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой

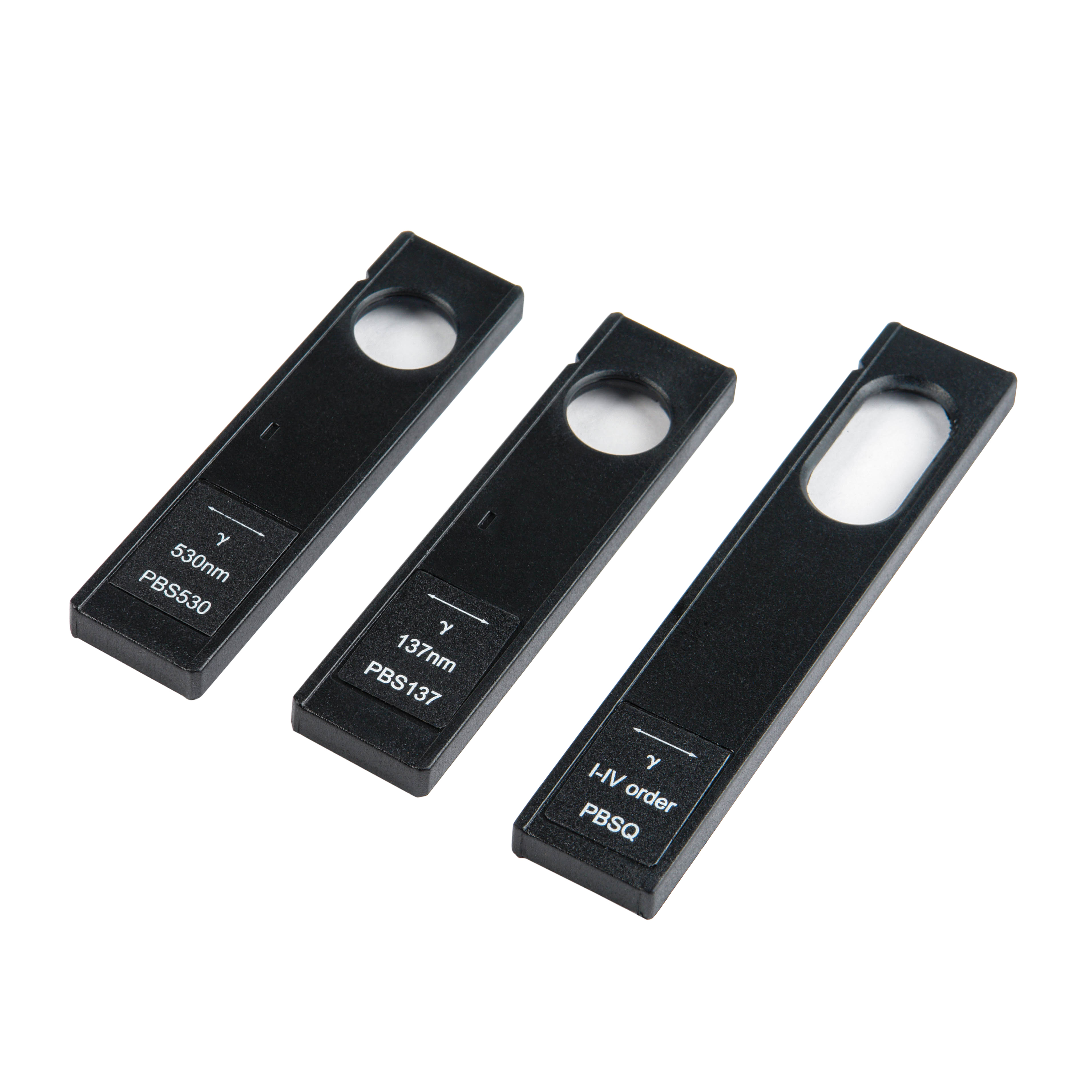

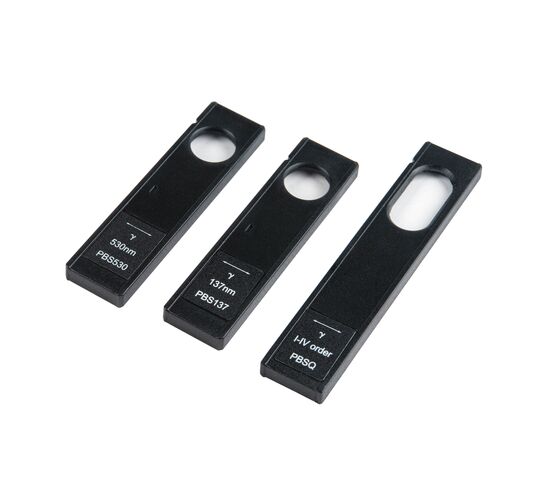

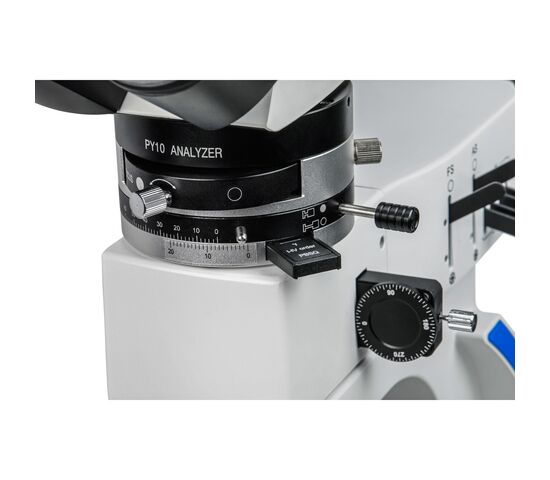

- Слайдер с компенсатором 1/4λ (137nm)
- Слайдер с компенсатором λ (530 nm)
- Слайдер с кварцевым клином 4λ
- Слайдер с поворотным на 360⁰ анализатором
- Светофильтр Ø38 мм, матовый
- Светофильтр Ø38 мм, желтый
- Светофильтр Ø38 мм, синий
- Светофильтр Ø38 мм, зеленый
- Адаптер С-mount 0.65
- Зажимы пружинные - 2 шт
- Кабель питания - 2 шт
- Пылезащитный чехол
- Ключ шестигранный 2 мм
- Ключ шестигранный 3 мм
- Отвертка шестигранная 1.5 мм
- Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
- Руководство по эксплуатации
По дополнительному заказу:
- Объектив LM PLAN 80x/0.80 (S) ∞/0
- Объектив LM PLAN 100x/0/80 (S) ∞/0
- Объектив POL 4x/0.13 ∞/0.17
- Объектив POL 10x/0.30 ∞/0.17
- Объектив POL 40x/0.70 (S) ∞/0.17
- Объектив POL 60x/0.80 (S) ∞/0.17
- Объектив POL 20х/0.45 (S) ∞/0.17
- Объектив POL 100х/1.25 (S, Oil) ∞/0.17
- Окуляр WF 5х/18 с удаленным зрачком - 2 шт
- WF 16х/13 Plan с удаленным зрачком - 2 шт
- Масло иммерсионное
- Видеоокуляр (камера) с ПО
- Адаптер С-mount 0.5х
- Адаптер С-mount 0.25
- Адаптер С-mount 1х
- Адаптер Nikon DSLR
- Адаптер Canon DSLR
- Калибровочный слайд X-Y
| Микромед Полар 4 LED | ||||
| Тип микроскопа | Прямой | |||
| Увеличение в базовой комплектации | 50х - 500х | |||
| Увеличение с дополнительной оптикой | 25х - 1600х | |||
| Оптическая схема | Бесконечность (∞) | |||
| Визуальная насадка | ||||
| Тип | Тринокулярная Зидентопфа | |||
| Угол наклона окулярных тубусов | 30⁰ | |||
| Поворот | 360⁰ | |||
| Собственное увеличение | 1х | |||
| Регулировка межзрачкового расстояния | 52 ... 75 мм | |||
| Диоптрийная настройка | На левом тубусе ±5 дптр | |||
| Деление светового потока | 50:50 | |||
| Объективы | ||||
| Тип | Планахроматы LM с увеличенным рабочим расстоянием | |||
| Коррекция | Бесконечность (∞), без покровного стекла | |||
| Парфокальная высота | 45 мм | |||
| В комплекте | 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 | |||
| Дополнительно | 80х/0.80, 100х/0.80 | |||
| Револьверное устройство | На 5 объективов, повернуто "от наблюдателя" | |||
| Гнезда объективов | Центрируемые | |||
| Окуляры | ||||
| В комплекте | WF 10х/22, WF 10х/20 Cross с удаленным зрачком | |||
| Дополнительно | WF 5х/18, WF 16х/13 Plan | |||
| Величина выноса зрачка | 20 мм | |||
| Посадочный диаметр | 30.0 мм | |||
| Установка камеры | C-mount | |||
| Оптический адаптер | В комплекте 0.65х | |||
| Осветитель проходящего света | ||||
| Система | Кёлера | |||
| Конденсор | Центрируемый иммерсионный Аббе, N.A. = 0.90/1.25OIL | |||
| Регулировка конденсора по высоте | 18 мм | |||
| Апертурная диафрагма | Регулируемая ирисовая | |||
| фронтальная линза конденсора | Откидная на кронштейне | |||
| Полевая диафрагма | Регулируемая ирисовая | |||
| Поляризатор | Встроенный вращающийся на 360⁰ | |||
| Источник света | Светодиод 5 Вт | |||
| Цветовая температура светодиода | 4500-5000⁰К | |||
| Регулировка яркости | 0…100>#/td### | |||
| Осветитель отраженного света | ||||
| Система | Кёлера с прямой подсветкой через объектив | |||
| Особенность | Светодиод и конденсор в вынесенном фонаре | |||

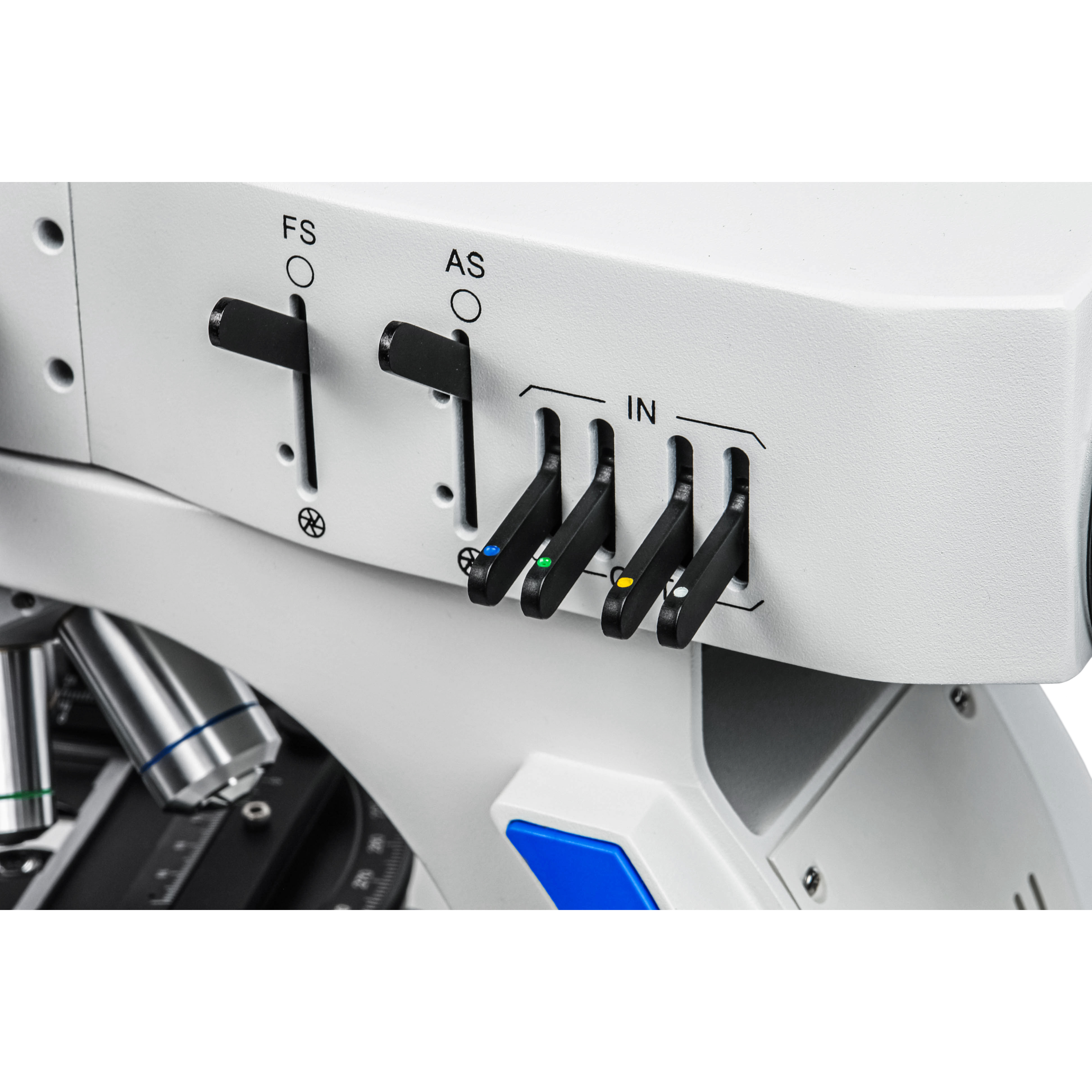

| Полевая диафрагма | Регулируемая ирисовая | |||
| Апертурная диафрагма | Регулируемая ирисовая | |||
| Поляризатор | Выдвижной с вращением на 360⁰ | |||
| Светофильтры | Встроенные, переключаемые B, G, Y, ND | |||
| Источник света | Светодиод 5 Вт | |||
| Цветовая температура светодиода | 4500-5000⁰К | |||
| Регулировка яркости | 0…100>#/td### | |||
| Промежуточный тубус | ||||
| Установка оптических компенсаторов | Слот | |||
| Анализатор | Выдвижной с вращением на 180⁰ | |||
| Линза Бертрана | Переключаемая, с фокусировкой | |||
| Оптические компенсаторы в комплекте | 1/4λ (137nm), λ (530 nm), кварцевый клин 4λ | |||
| Механизм фокусировки | ||||
| Тип | Зубчато-реечный, демпфированный | |||
| Рукоятки грубой и тонкой фокусировки | Коаксиальные, с обеих сторон штатива | |||
| Диапазон перемещения | 20 мм | |||
| Величина хода тонкой фокусировки | 0.1 мм/оборот | |||
| Цена деления шкалы тонкой фокусировки - | 1 мкм | |||
| Регулировка усилия грубой фокусировки | Коаксиальный механизм | |||
| Ограничитель хода фокусировки | Коаксиальный механизм | |||
| Предметный столик | ||||
| Тип | Поворотный круглый столик | |||
| Диаметр | 160 мм | |||
| Шкала | Круговая 360⁰ с нониусом, цена деления 1⁰ | |||
| Препаратоводитель | Накладной со шкалами X-Y и нониусами | |||
| Перемещение препарата X-Y | В диапазоне 48-27 мм | |||
| Эксплуатационные параметры | ||||
| Электропитание | Сеть переменного тока 100...240В / 50...60Гц | |||
| Рабочий диапазон температур | 5... 40⁰С | |||
| Рабочий диапазон отн. влажности | 20…90% | |||
| Габариты и вес | ||||
| Размеры микроскопа (ГхВхШ) | 510х580х270 мм | |||
| Размеры в упаковке | 600х500х500 мм | |||
| Вес микроскопа | 13 кг | |||
| Вес в упаковке | 17 кг | |||
