Описание
Области применения
Микроскоп Микромед ПОЛАР 2 LED применяется для исследований в области минералогии, кристаллографии в криминалистике и других областях, где важно проводить исследования в проходящем поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.
Исследовательский класс

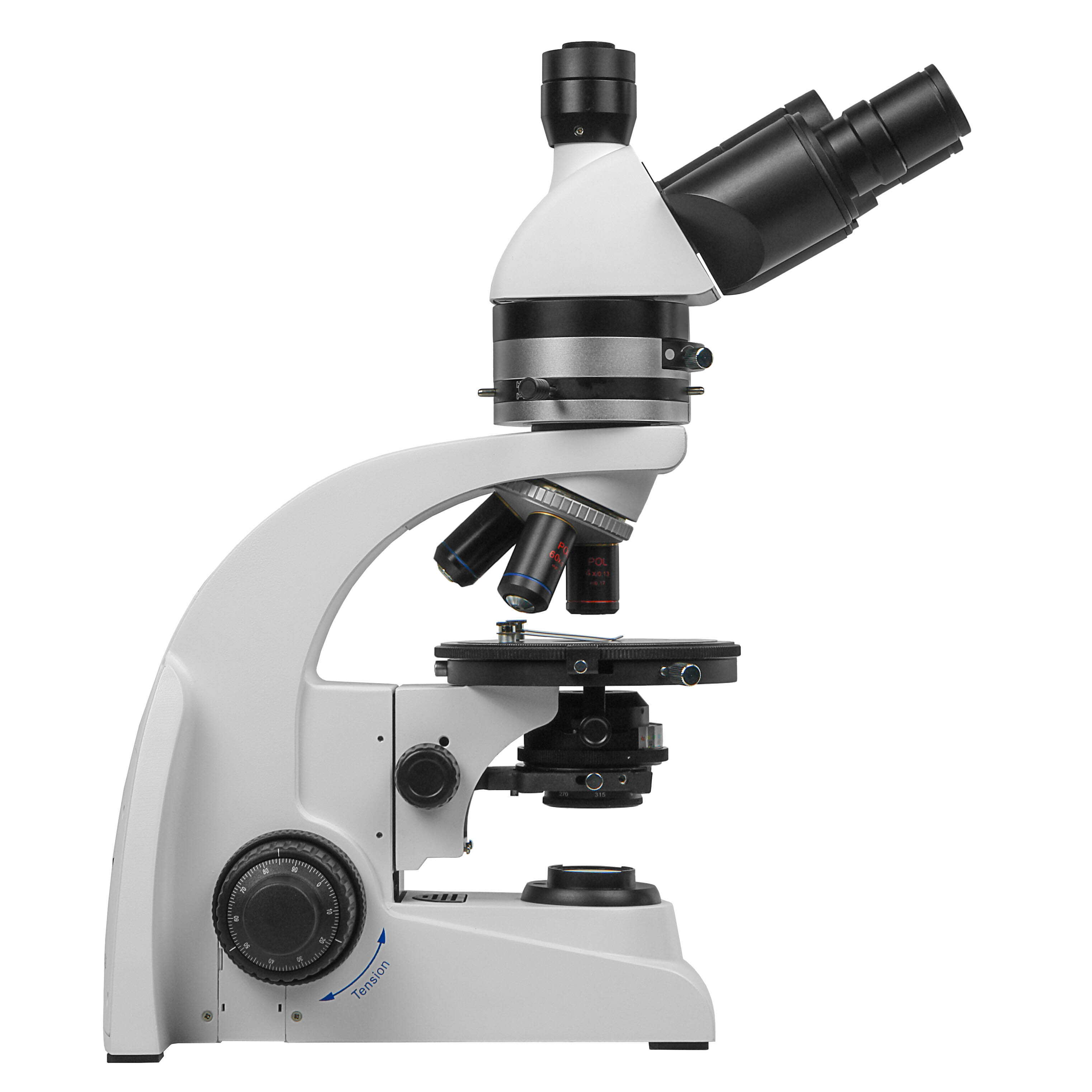

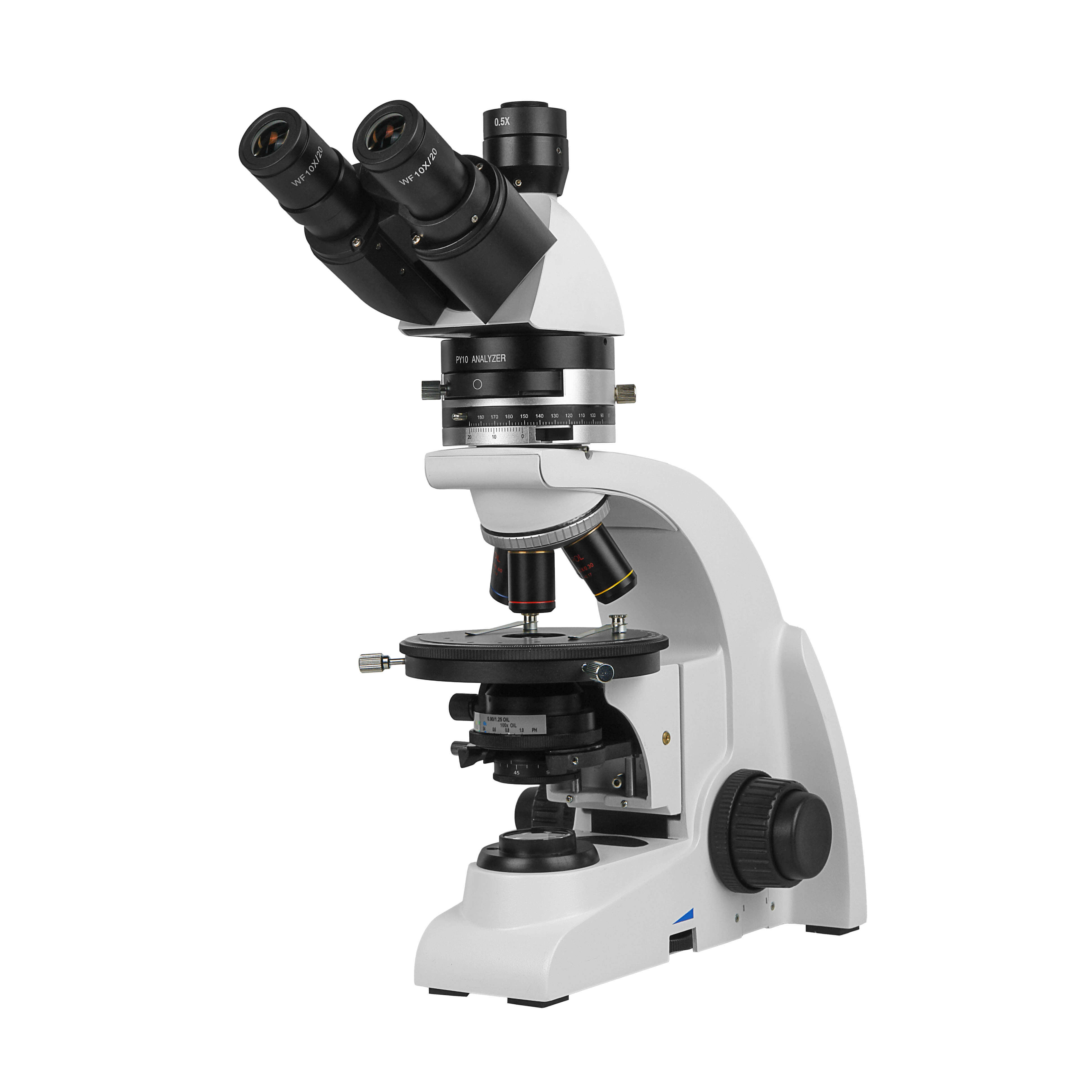

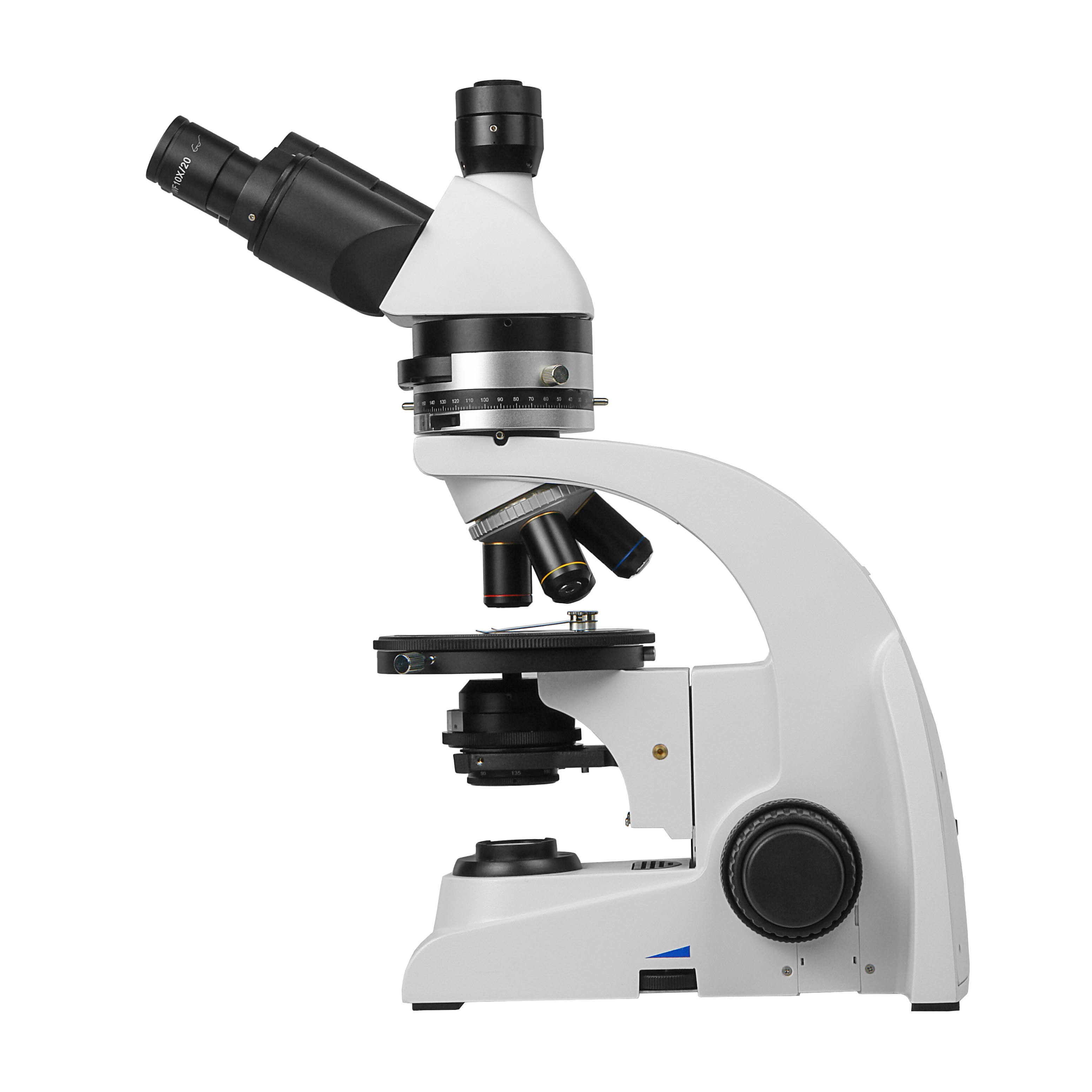

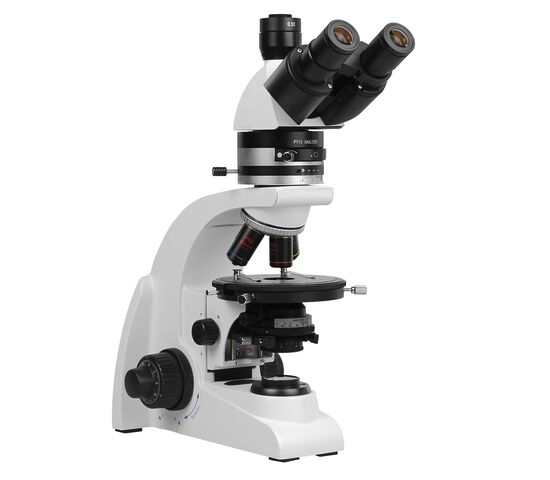

Микроскоп Микромед ПОЛАР 2 LED относится к микроскопам исследовательского класса.
Благодаря оптической схеме «бесконечность» и исправленным специальным объективам микроскоп позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. Многослойное просветляющее и антигрибковое покрытие обеспечивает высокий контраст, малый уровень рассеивания света и позволяют без ограничений применять микроскоп Микромед ПОЛАР 2 LED в биологических лабораториях.

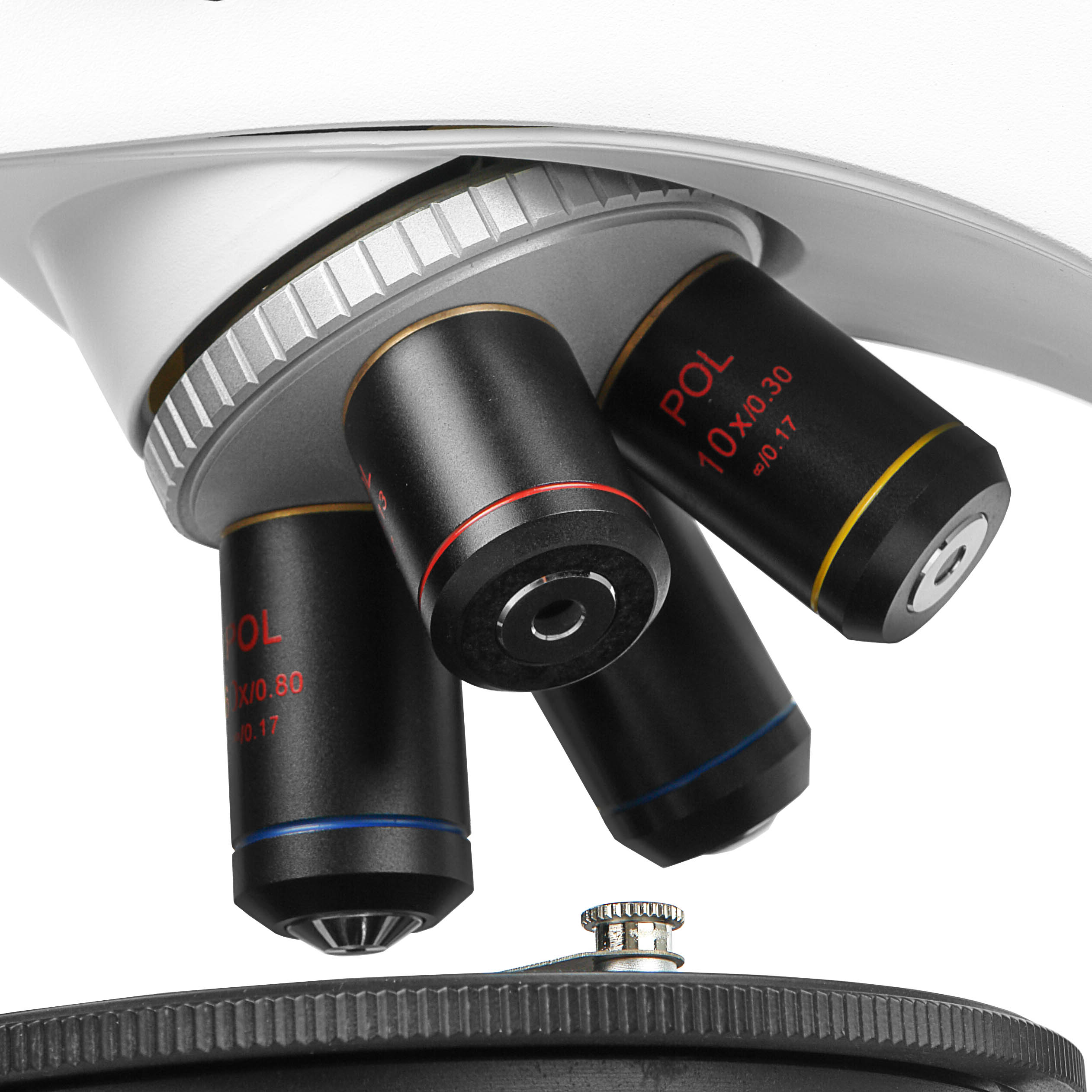

В стандартном комплекте к микроскопу поставляется четыре специальных полупланахромата, предназначенных как для поляризованного, так и для обычного света. Увеличение микроскопа в стандартной комплектации 40х - 600х, при использовании дополнительно приобретаемых окуляров и объективов 20х - 1600х.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Модульная конструкция
Штатив микроскопа является унифицированной платформой для основных частей микроскопа -
визуальных насадок, револьверных устройств, конденсоров. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, установленные в промежуточном тубусе.
Оптический и цифровой

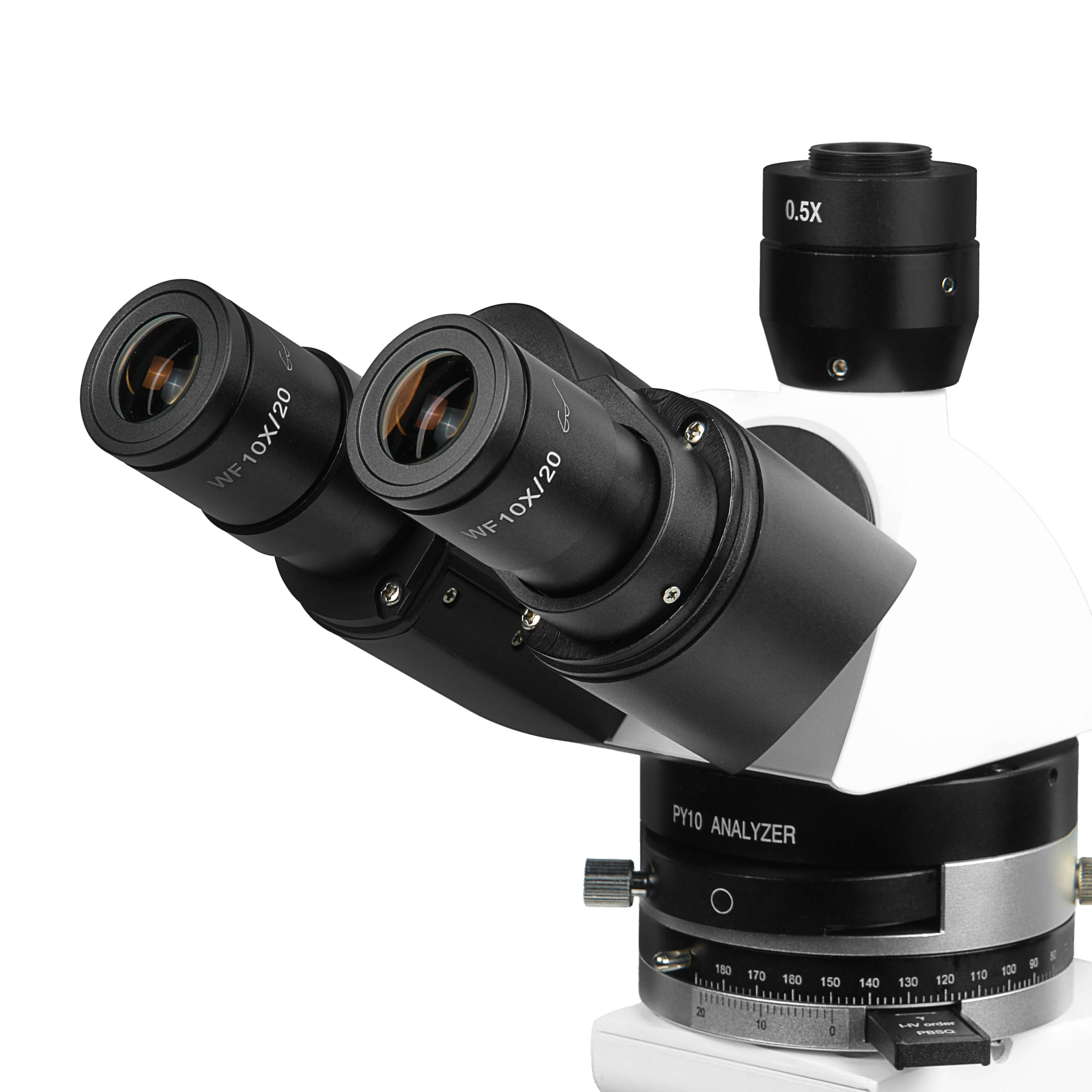

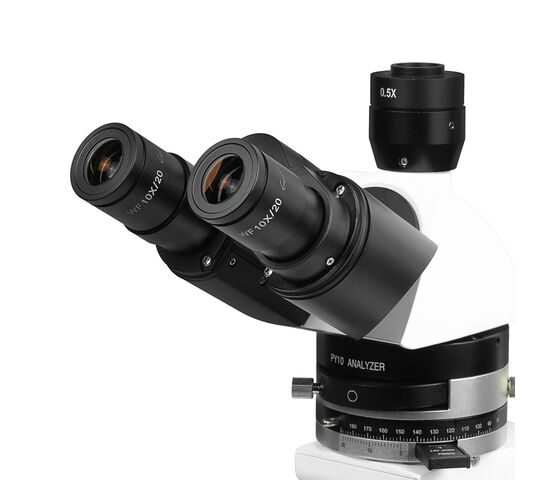

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.5х, что позволяет полноценно применять камеры с сенсорами высокого разрешения и размером до 1/2 дюйма.
Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.
Поляризованный и обычный свет

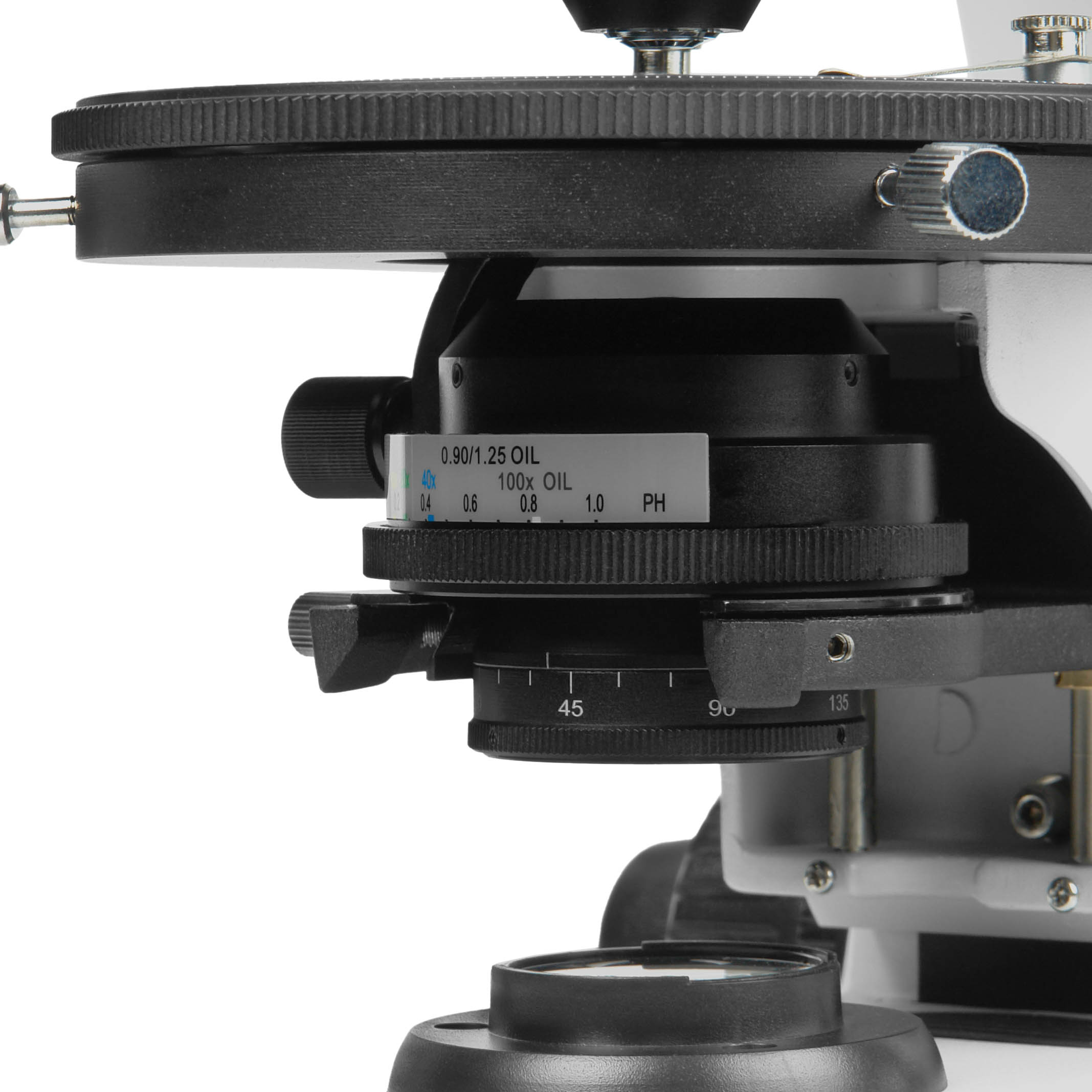

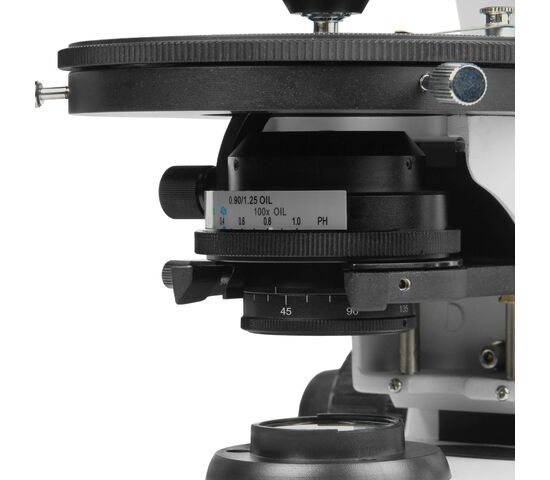

В микроскопе применена схема освещения на основе конденсора Аббе, позволяющая создавать яркое и равномерное освещение исследуемого образца и получать изображения высокого контраста и разрешения. В нее входит центрируемый конденсор с апертурной диафрагмой и коллектор с 3 Вт светодиодом дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне. В базовый комплект входит иммерсионный конденсор Аббе светлого поля с числовой апертурой при работе с масляной иммерсией N.A. = 1.25. При работе в сухой системе N.A. = 0.90. Для настройки освещения конденсор имеет подвижку по оптической оси 21 мм. Для удобства регулировки апертурной диафрагмы, конденсор имеет шкалу со значениями увеличений и апертур используемых объективов.
Устройство проходящего света предназначено для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

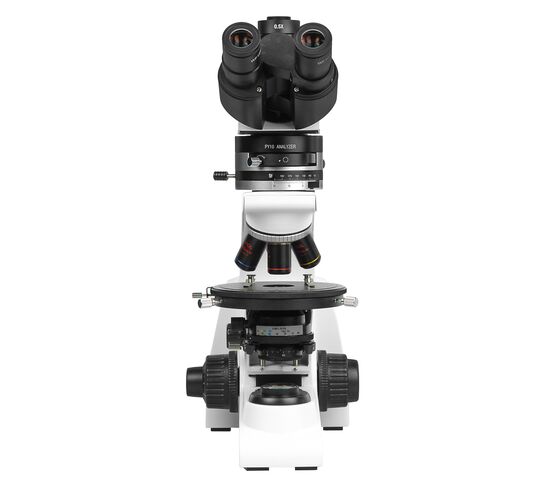

Промежуточный тубус
Благодаря оптической схеме «бесконечность» в микроскопе могут быть применены дополнительные оптические устройства. В комплект поставки микроскопа Микромед ПОЛАР 2 LED
входит промежуточный тубус, расширяющий оптические возможности микроскопа.
В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки.
Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств
кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.

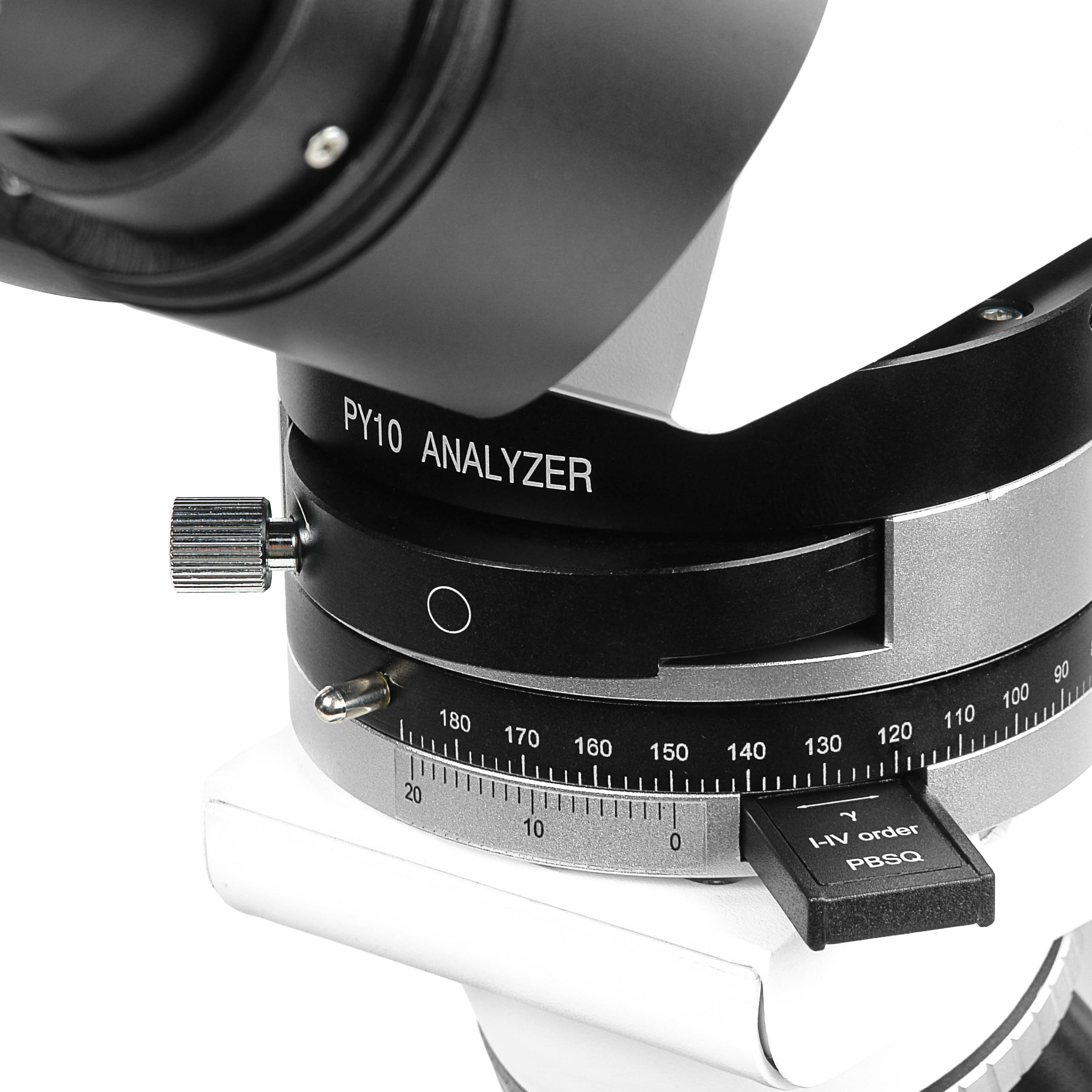

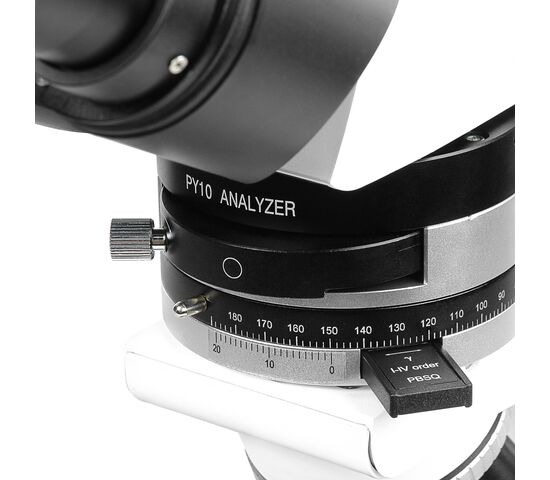

Также в промежуточном тубусе установлен вдвижной анализатор с механизмом поворота на 180⁰. При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования в поляризованном свете объектов со слабым двойным лучепреломлением применяются оптические компенсаторы. В комплект поставки микроскопа входят компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.
Фокусировка микроскопа

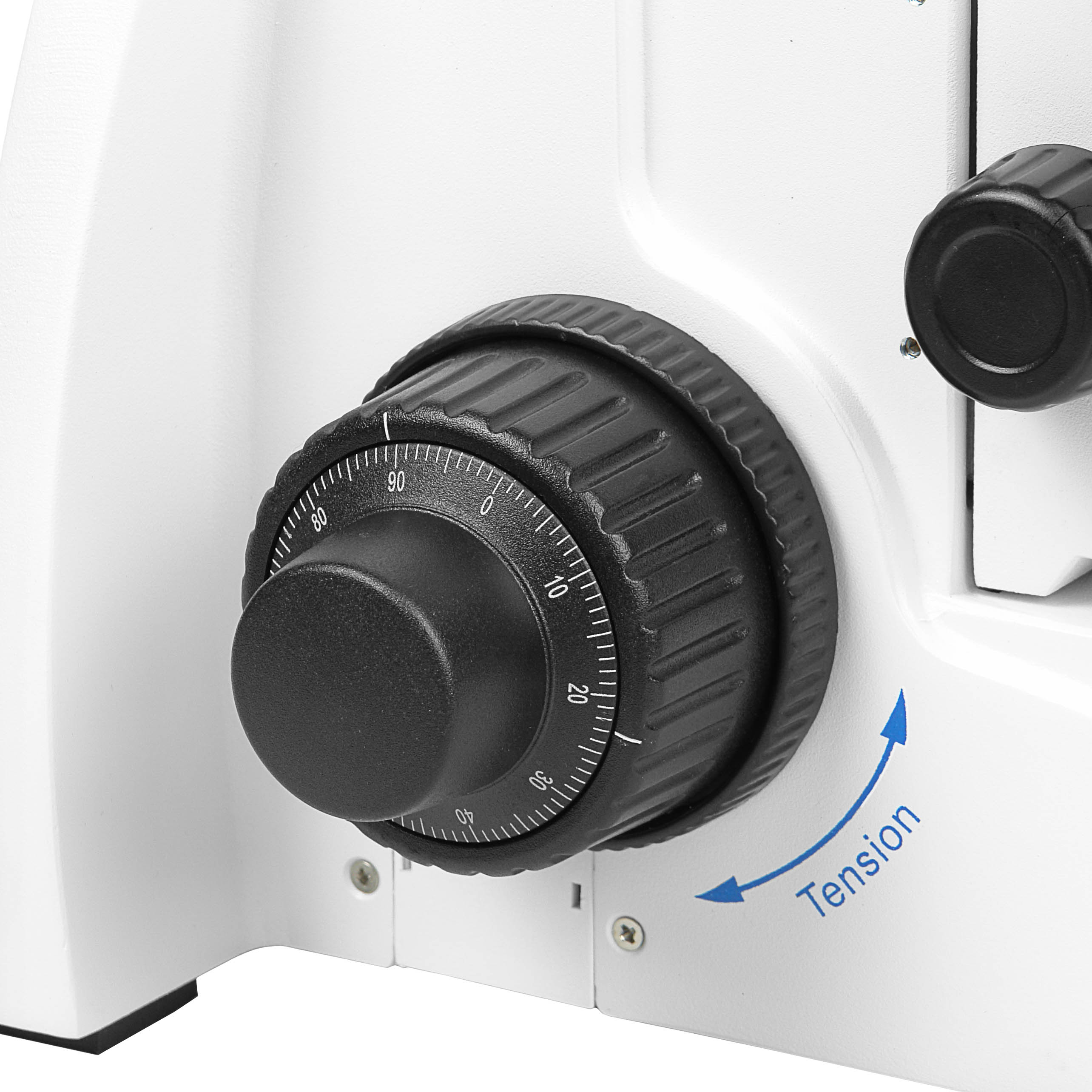

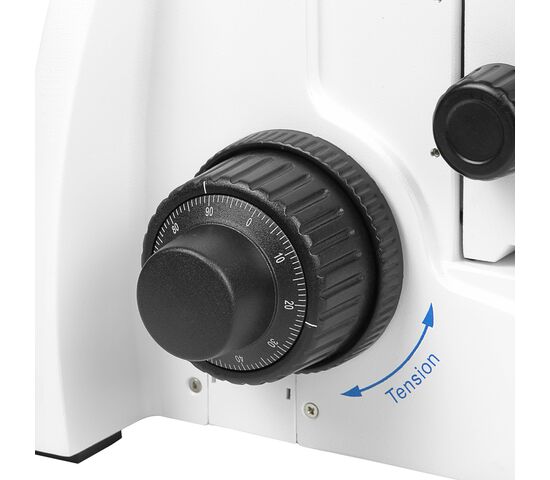

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа. Рукоятка тонкой фокусировки имеет шкалу с ценой деления = 0,001 мм и за один оборот перемещает предметный столик на
0,1 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 20 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Предметный столик

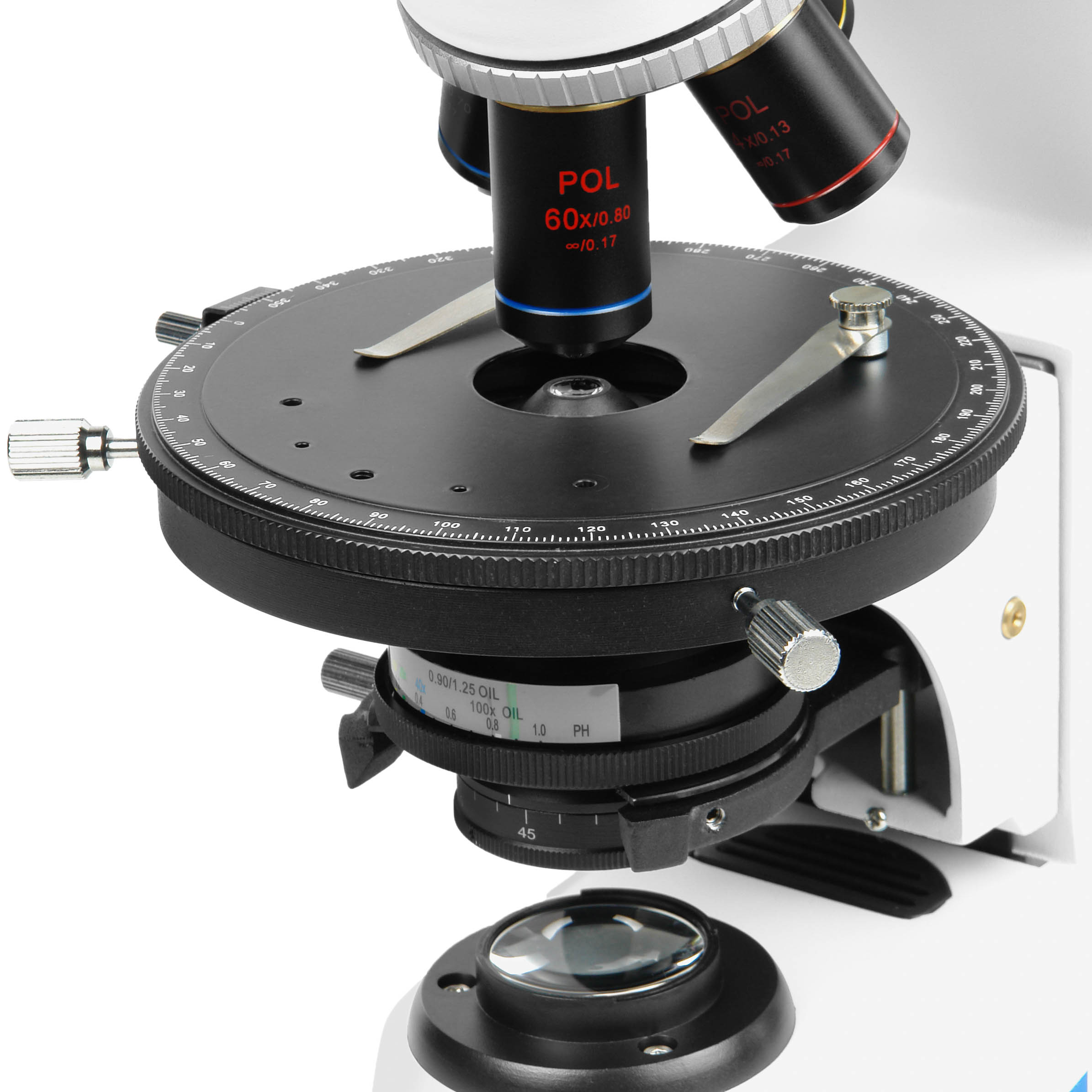

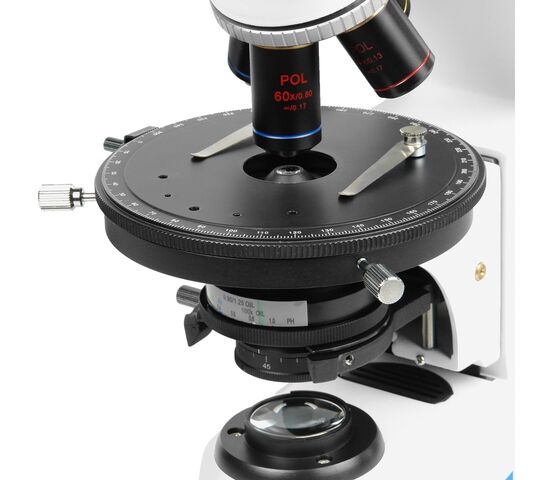

Предметный столик микроскопа Микромед ПОЛАР 2 LED - круглый с вращением на 360⁰, имеет диаметр 140 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Столик допускает центрировку в пределах ±3 мм. В комплекте идут пружинные зажимы для образцов, устанавливаемые в отверстия на столике.
ОСОБЕННОСТИ:
• Оптическая схема «бесконечность».
• Объективы полупланахроматы для поляризованного и обычного света.
• Исследования в проходящем поляризованном и обычном свете.
• Поворотный на 360⁰ поляризатор и анализатор с вращением на 180⁰.
• Иммерсионный центрируемый конденсор Аббе.
• Набор компенсаторов в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Визуальная насадка с каналом визуализации и адаптером С-mount.
• Прецизионная точность фокусировки и перемещения.
• Полностью металлический конструктив с антистатическим покрытием.

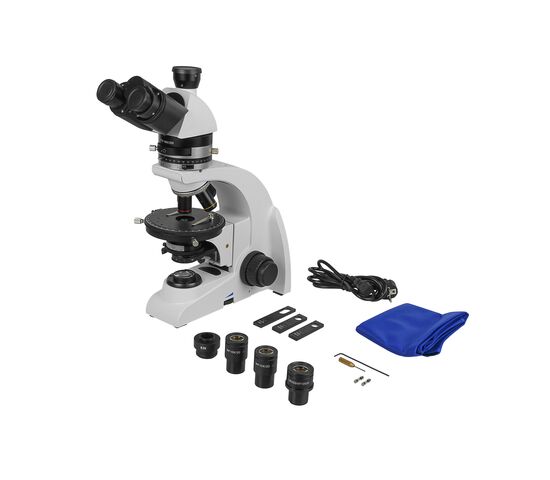

Комплектация
- Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
- Револьвер на 4 позиции объективов
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰, с наклоном тубусов 30⁰
- Промежуточный тубус с анализатором и линзой Бертрана
- Столик круглый, поворотный 360⁰, Ø140 мм
- Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным на 360⁰ поляризатором

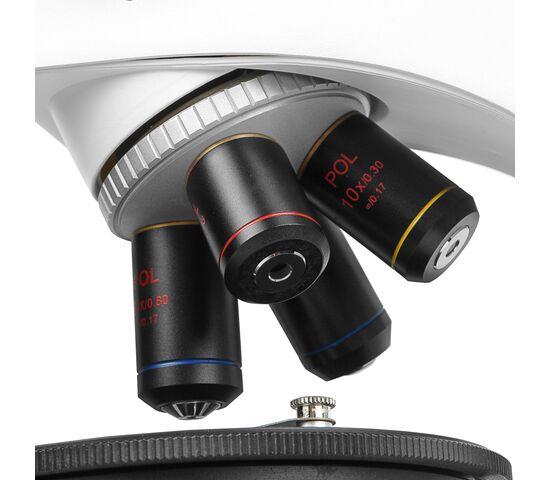

- Объектив POL 4x/0.13 ∞/0.17
- Объектив POL 10x/0.30 ∞/0.17
- Объектив POL 40x/0.70 (S) ∞/0.17
- Объектив POL 60x/0.80 (S) ∞/0.17
- Окуляр WF 10х/20 с удаленным зрачком - 2 шт
- Окуляр WF 10х/20 с удаленным зрачком, со шкалой
- Слайдер с компенсатором 1/4λ (137nm)
- Слайдер с компенсатором λ (530 nm)
- Слайдер с кварцевым клином 4λ
- Адаптер С-mount 0.5х
- Кабель питания
- Пылезащитный чехол
- Ключ шестигранный 2 мм
- Отвертка шестигранная 1.5 мм
- Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
- Руководство по эксплуатации
По дополнительному заказу:
- Револьвер на 5 позиций объективов
- Объектив POL 20х/0.45 (S) ∞/0.17
- Объектив POL 100х/1.25 (S, Oil) ∞/0.17
- Объектив LWD PLAN 5x/0.10 ∞/0
- Объектив LWD PLAN 10x/0.25 ∞/0
- Объектив LWD PLAN 20x/0.4 ∞/0
- Объектив LWD PLAN 50x/0.70 ∞/0
- Объектив LWD PLAN 80x/0.80 ∞/0
- Объектив LWD PLAN 100x/1.25 (Dry) ∞/0
- Окуляр WF 5х/18 с удаленным зрачком - 2 шт
- WF 16х/13 Plan с удаленным зрачком - 2 шт
- Осветитель отраженного света с гибкими держателями
- Масло иммерсионное
- Видеоокуляр (камера) с ПО
- Адаптер С-mount 0.25
- Адаптер С-mount 0.65
- Адаптер С-mount 1х
- Адаптер Nikon DSLR
- Адаптер Canon DSLR
- Калибровочный слайд X-Y
| Микроскоп Микромед ПОЛАР 2 LED | ||||
| Тип | Прямой | |||
| Увеличение в базовой комплектации | 40х - 600х | |||
| Увеличение с дополнительной оптикой | 20х - 1600х | |||
| Оптическая схема | Бесконечность (∞) | |||
| Объективы | ||||
| Тип | Поляризационные (SP POL) | |||
| Коррекция | Бесконечность (∞), покровное стекло 0.17 мм | |||
| Парфокальная высота | 45 мм | |||
| Установочный стандарт | DIN | |||
| Револьверное устройство | На 4 объектива, наклонено "от наблюдателя" | |||
| В комплекте | 4x/0.13, 10x/0.30, 40x/0.70, 60x/0.80 | |||
| Дополнительно | 20х/0.45, 100х/1.25 OIL | |||
| Визуальная насадка | ||||
| Тип | Тринокулярная Зидентопфа | |||
| Угол наклона окулярных тубусов | 30⁰ | |||
| Собственное увеличение насадки | 1х | |||
| Поворот насадки | 360⁰ | |||
| Посадочный диаметр окуляров | 30.0 мм | |||
| Регулировка межзрачкового расстояния | 52 ... 75 мм | |||
| Диоптрийная настройка | На левом тубусе ±5 дптр | |||
| Деление света камера / окуляры | 50:50 | |||
| Установка окулярной камеры | C-mount | |||
| Оптический адаптер | В комплекте 0.5х | |||
| Окуляры | ||||
| В комплекте | WF 10х/20, WF 10х/20 Cross с удаленным зрачком | |||
| Дополнительно | WF 5х/18, WF 16х/13 Plan с удаленным зрачком | |||
| Величина выноса зрачка | 20 мм | |||
| Осветитель проходящего света | ||||
| Конденсор | Иммерсионный Аббе , NA = 0.90/1.25OIL | |||
| Регулировка конденсора по высоте | 21 мм | |||
| Апертурная диафрагма | Ирисовая, регулируемая 2…30 мм | |||
| Фронтальная линза конденсора | Откидная | |||
| Поляризатор | Встроенный в конденсор, поворотный на 360⁰ | |||
| Источник света | Светодиод 3 Вт, 6500⁰К с коллектором | |||
| Регулировка яркости | 0…100>#/td### | |||
| Светофильтры в комплекте | Желтый, голубой, зеленый, матовый (Ø36 мм) | |||
| Промежуточный тубус | ||||
| Анализатор | Выдвижной поворотный на 180⁰ | |||
| Линза Бертрана | Переключаемая, с фокусировкой | |||
| Оптические компенсаторы в комплекте | 1/4λ (137nm), λ (530 nm), кварцевый клин 4λ | |||
| Механизм фокусировки | ||||
| Тип | Зубчато-реечный с демпфированной направляющей | |||
| Рукоятки грубой и тонкой фокусировки | Коаксиальные с обеих сторон штатива | |||
| Диапазон перемещения | 15 мм | |||
| Величина хода тонкой фокусировки | 0.1 мм/оборот | |||
| Цена деления тонкой фокусировки | 1 мкм | |||
| Регулировка усилия грубой фокусировки | Коаксиальный механизм | |||
| Предметный столик | ||||
| Тип | Круглый, поворотный на 360⁰ | |||
| Диаметр | 140 мм | |||
| Шкала | Круговая, с нониусом, цена деления 1⁰ | |||
| Центрировка столика | ±3 мм | |||
| Пружинные зажимы препарата | В комплекте | |||
| Эксплуатационные параметры | ||||
| Электропитание | Сеть переменного тока 100 - 240В / 50 -.60Гц | |||
| Рабочий диапазон температур | 5... 40⁰С | |||
| Рабочий диапазон отн. влажности | 20…90% | |||
| Габариты и вес | ||||
| Размеры микроскопа (ГхВхШ) | 390х460х205 мм | |||
| Размеры в упаковке | 500х500х330 мм | |||
| Вес микроскопа | 7 кг | |||
| Вес в упаковке | 11 кг | |||
