Описание

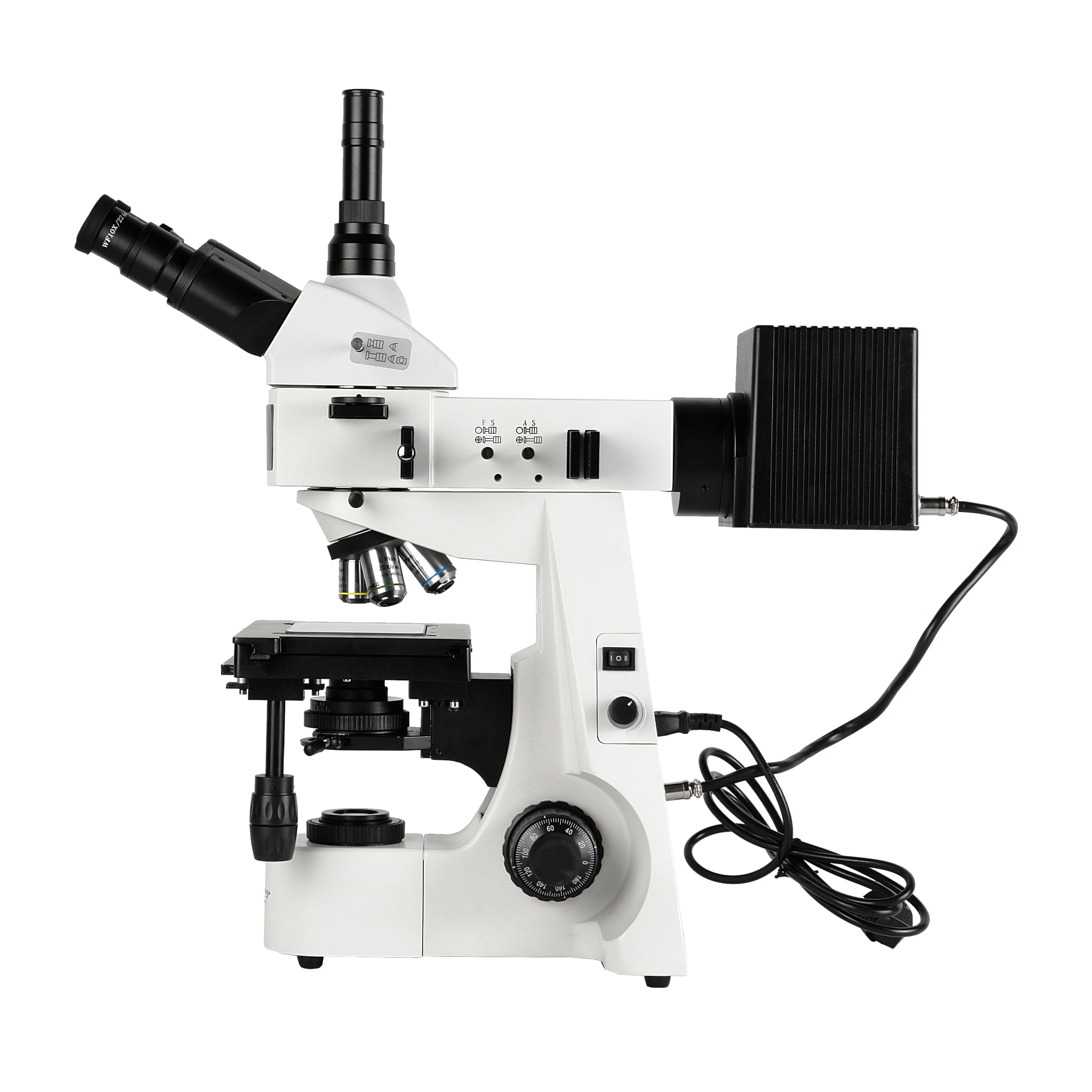

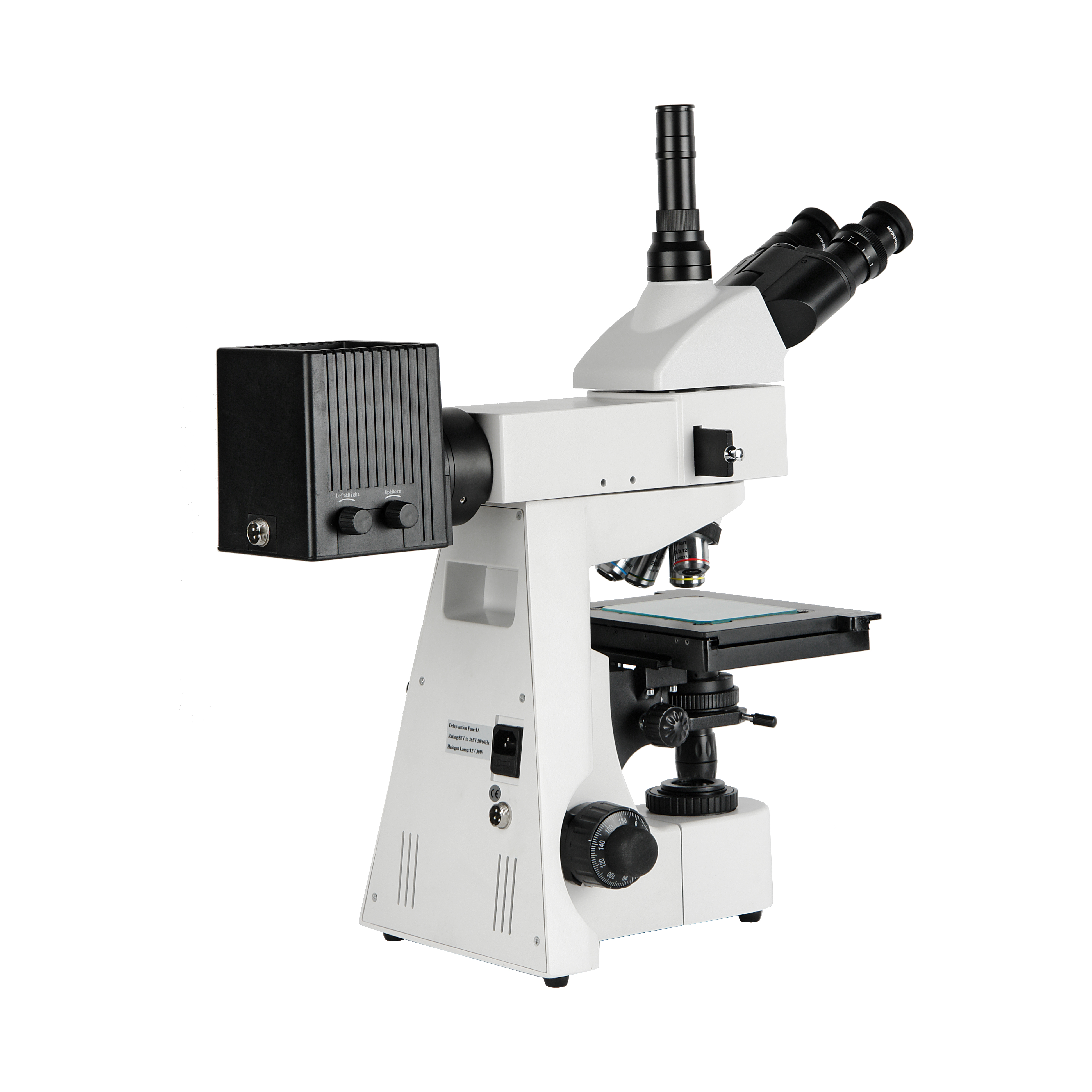

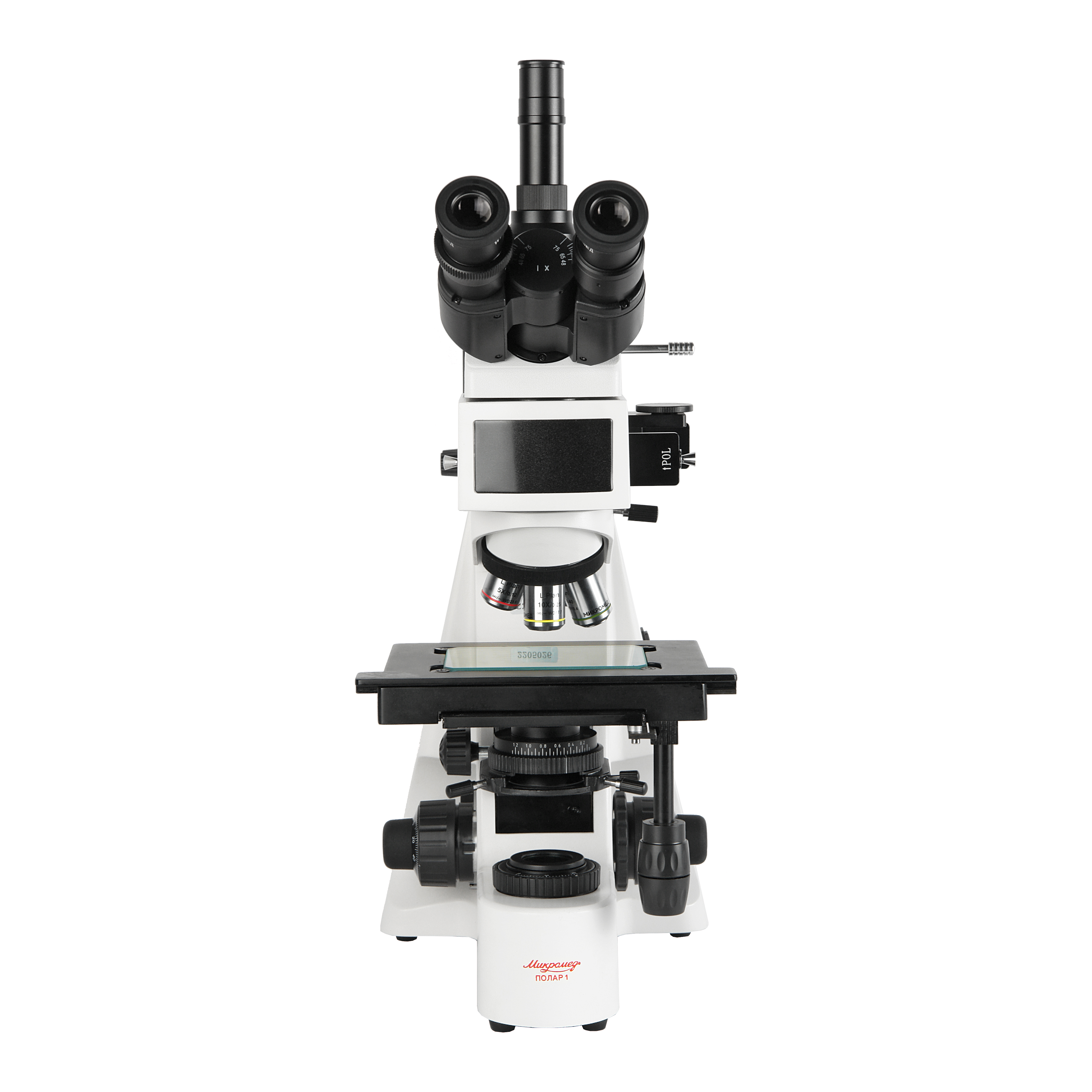

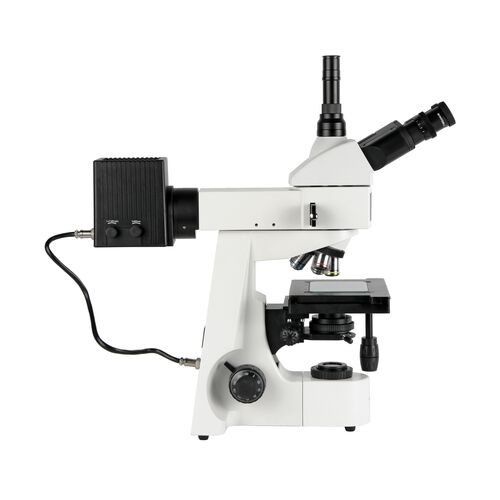

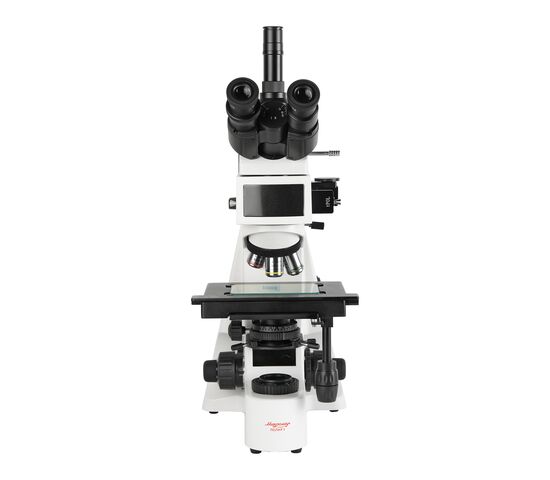

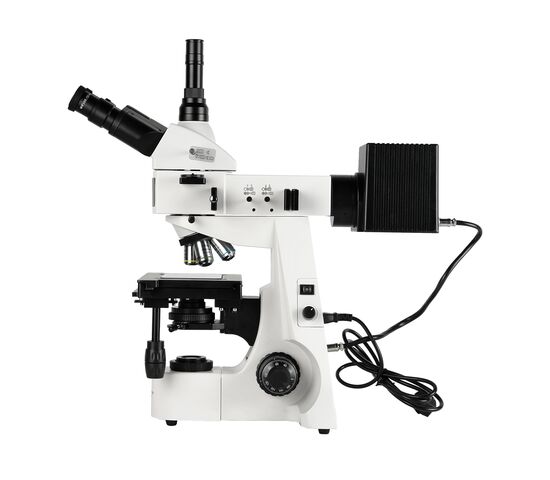

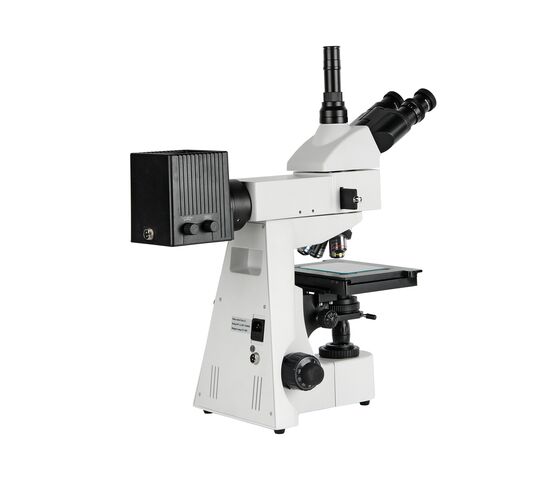

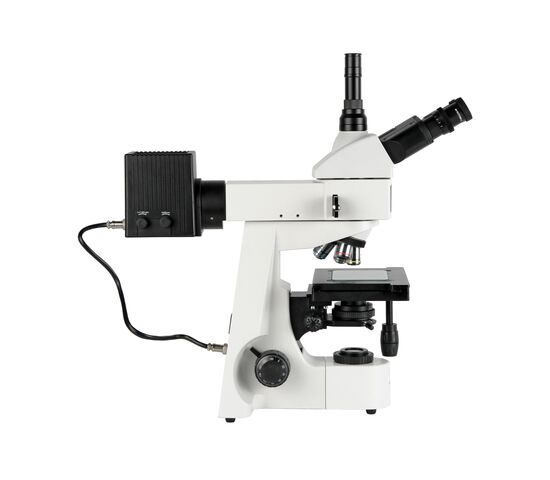

Микроскоп Микромед ПОЛАР 1 имеет два осветителя и с ним можно работать как в отраженном, так и в проходящем свете. Осветитель имеет встроенный поляризатор и анализатор, поэтому исследования можно проводить и в отраженном поляризованном свете. Микроскоп может быть использован во всех областях, требующих исследований в обычном и в поляризованном свете - в минералогии, петрографии, металлографии, химии, криминалистике, промышленности.
Также микроскоп разрешен для применения в высших учебных заведениях. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокоинформативная оптика
Оптическая схема микроскопа Микромед ПОЛАР 1 рассчитана на оптическую длину тубуса «бесконечность» и благодаря высококачественным комплектным объективам с планахроматической коррекцией позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и резкие по всему полю. Это обеспечивает высокую информативность при исследованиях и отличное качество записываемых изображений при использовании дополнительной окулярной камеры. Многослойное просветляющее покрытие на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света.

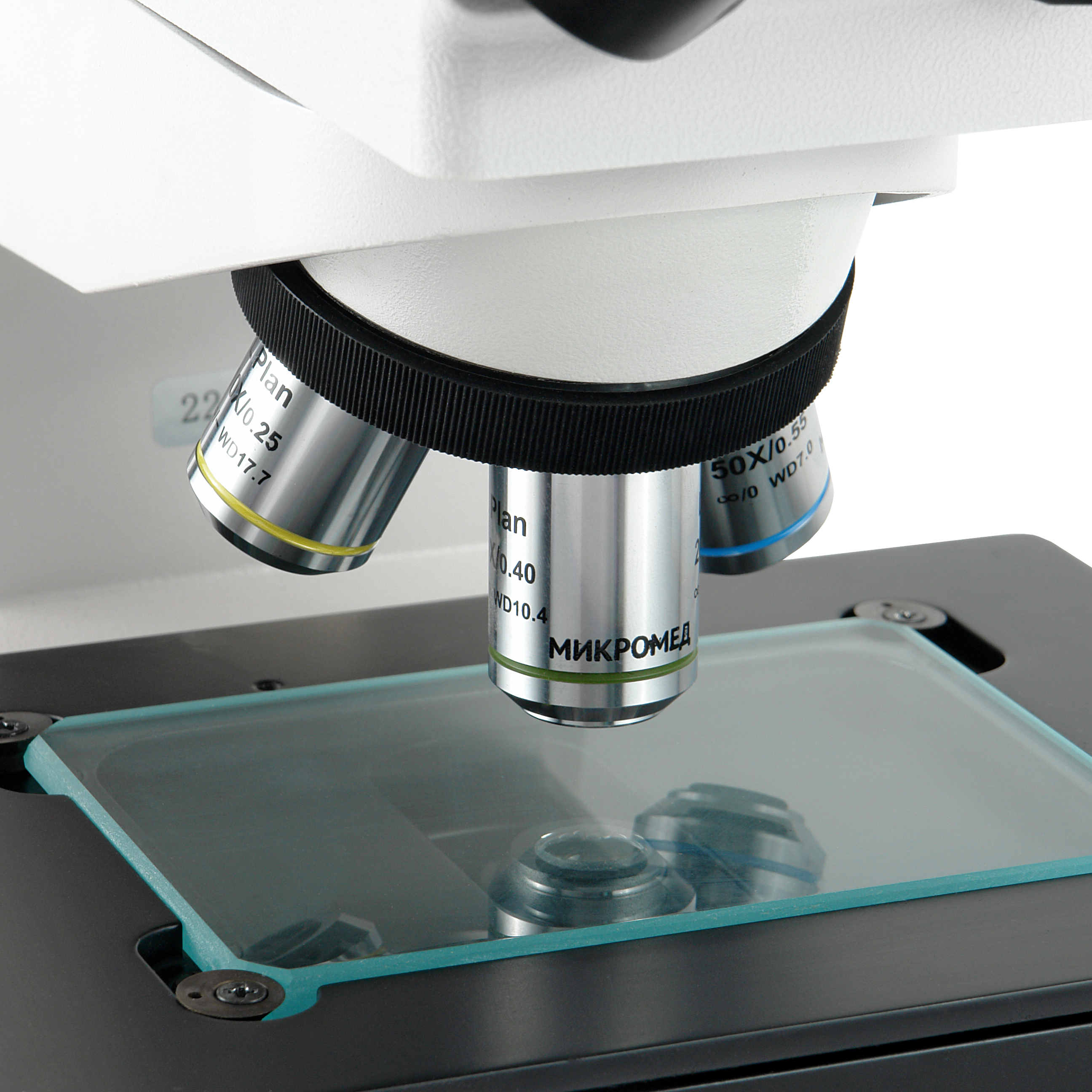

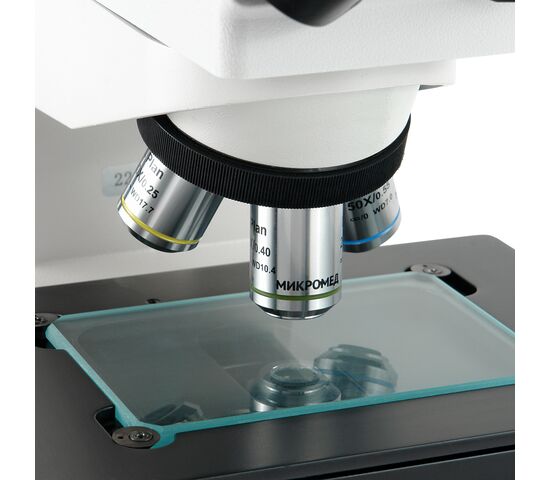

Объективы имеют увеличенное рабочее расстояние и установлены на револьверном устройстве, рассчитанном на 5 объективов. Увеличение микроскопа в стандартной комплектации 50х-500х, при использовании дополнительных окуляров и объективов общий диапазон увеличений составляет 25х-2000х.
Оптический и цифровой

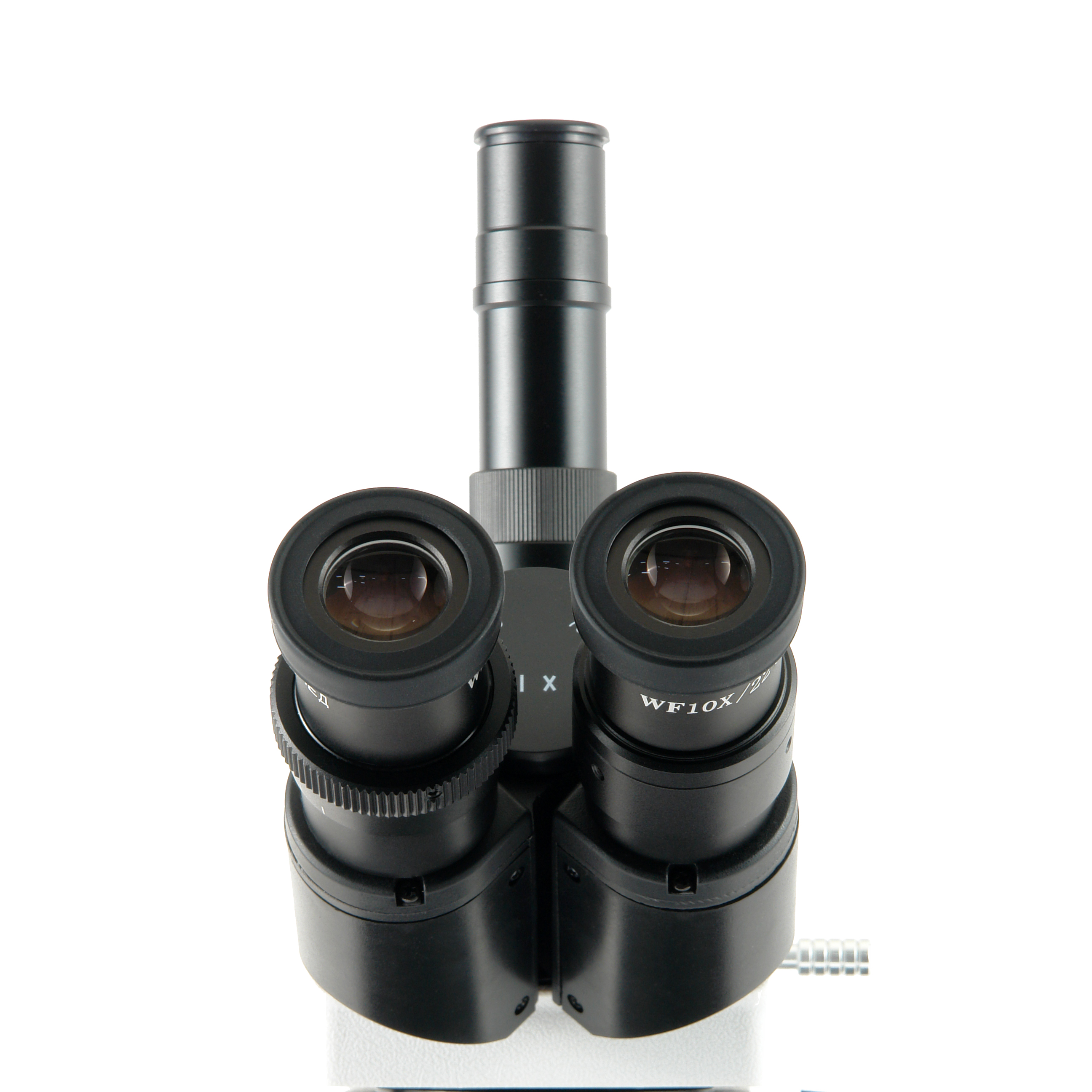

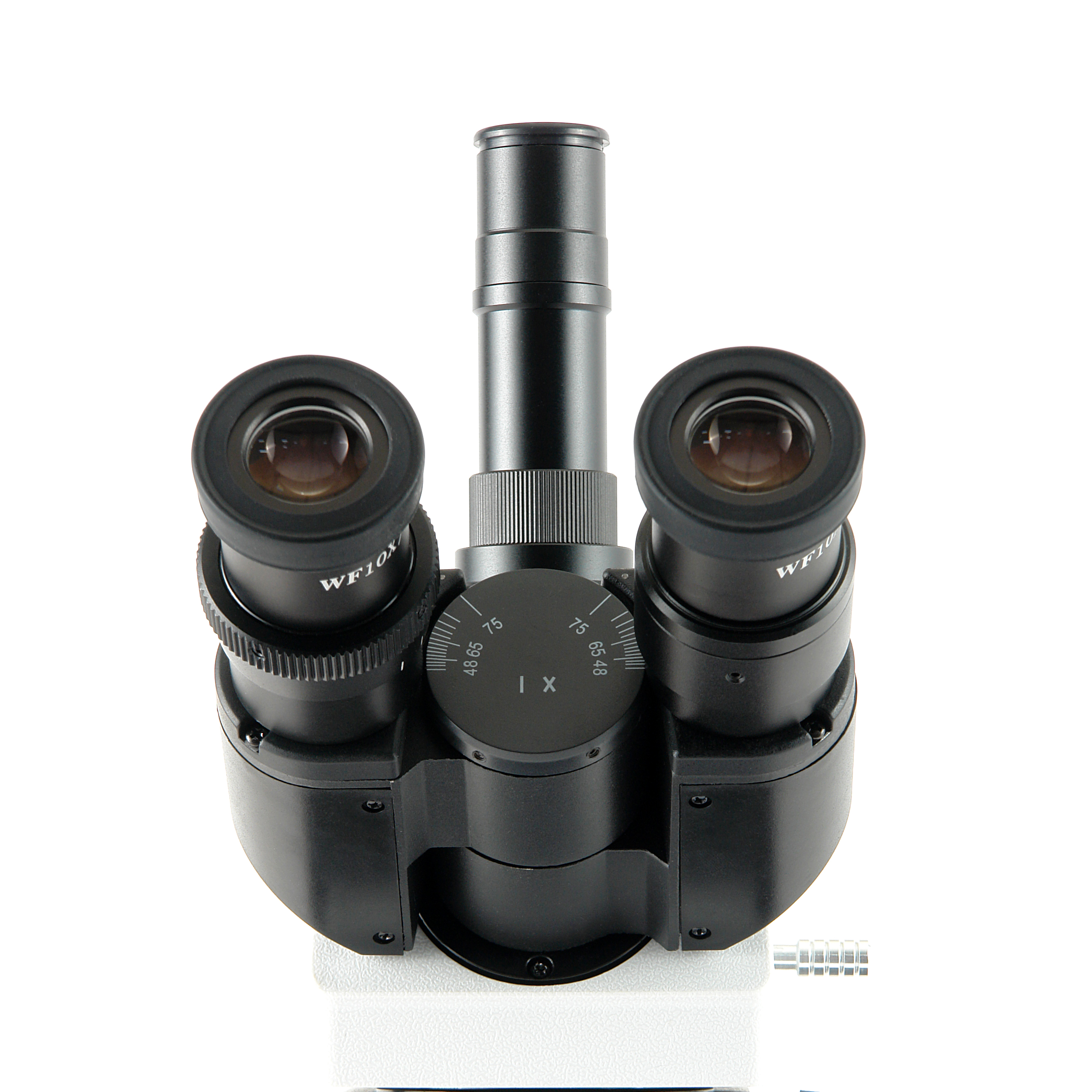

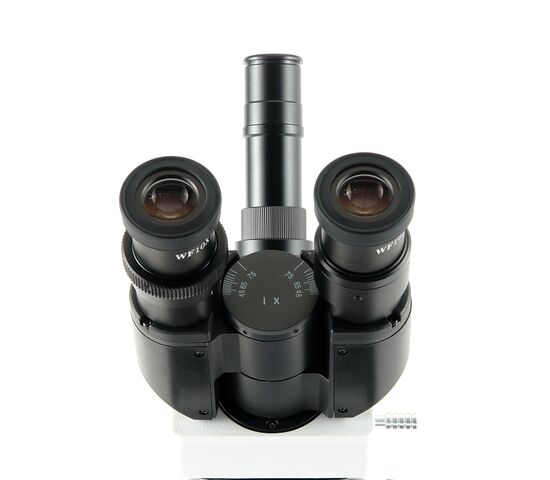

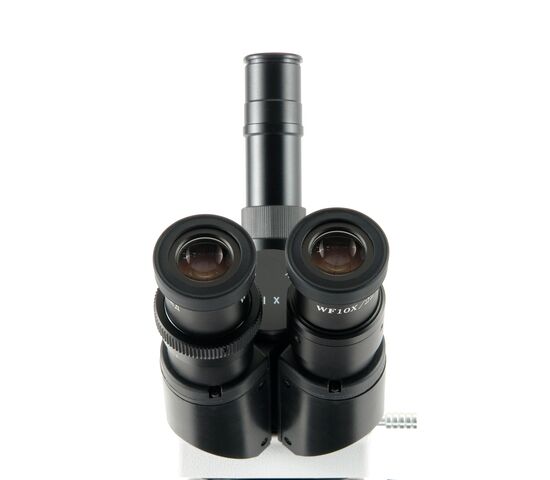

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру (видеоокуляр) и записывать фото и видеофайлы. Вертикальный тубус насадки имеет регулировку по вертикали. Благодаря этому можно точно настроить резкость изображений, наблюдаемых в окуляры и на мониторе внешнего устройства. Посадочный диаметр тубуса для установки видеоокуляра 23,2 мм. Видеоокуляр в комплект микроскопа не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.
Профессиональное освещение

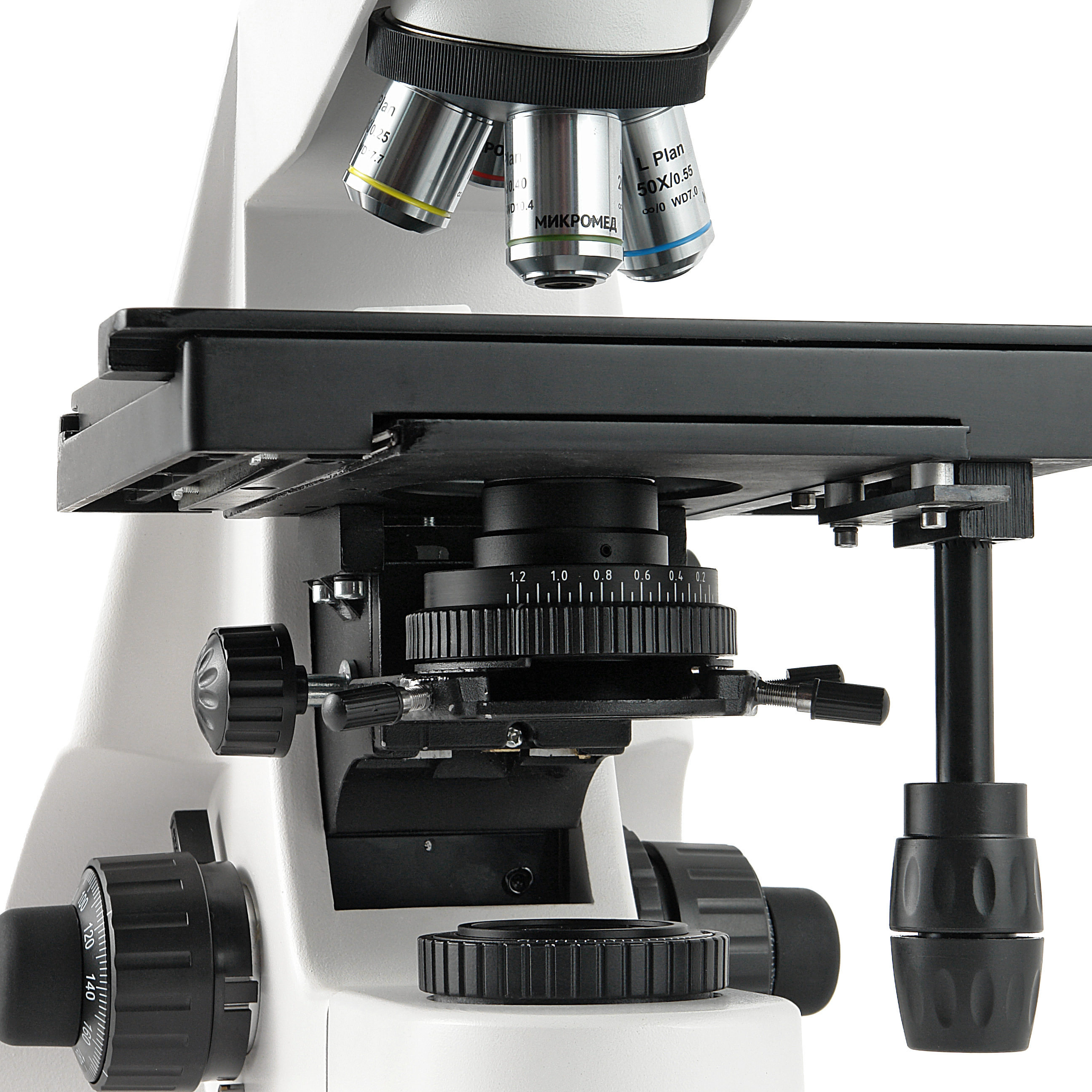

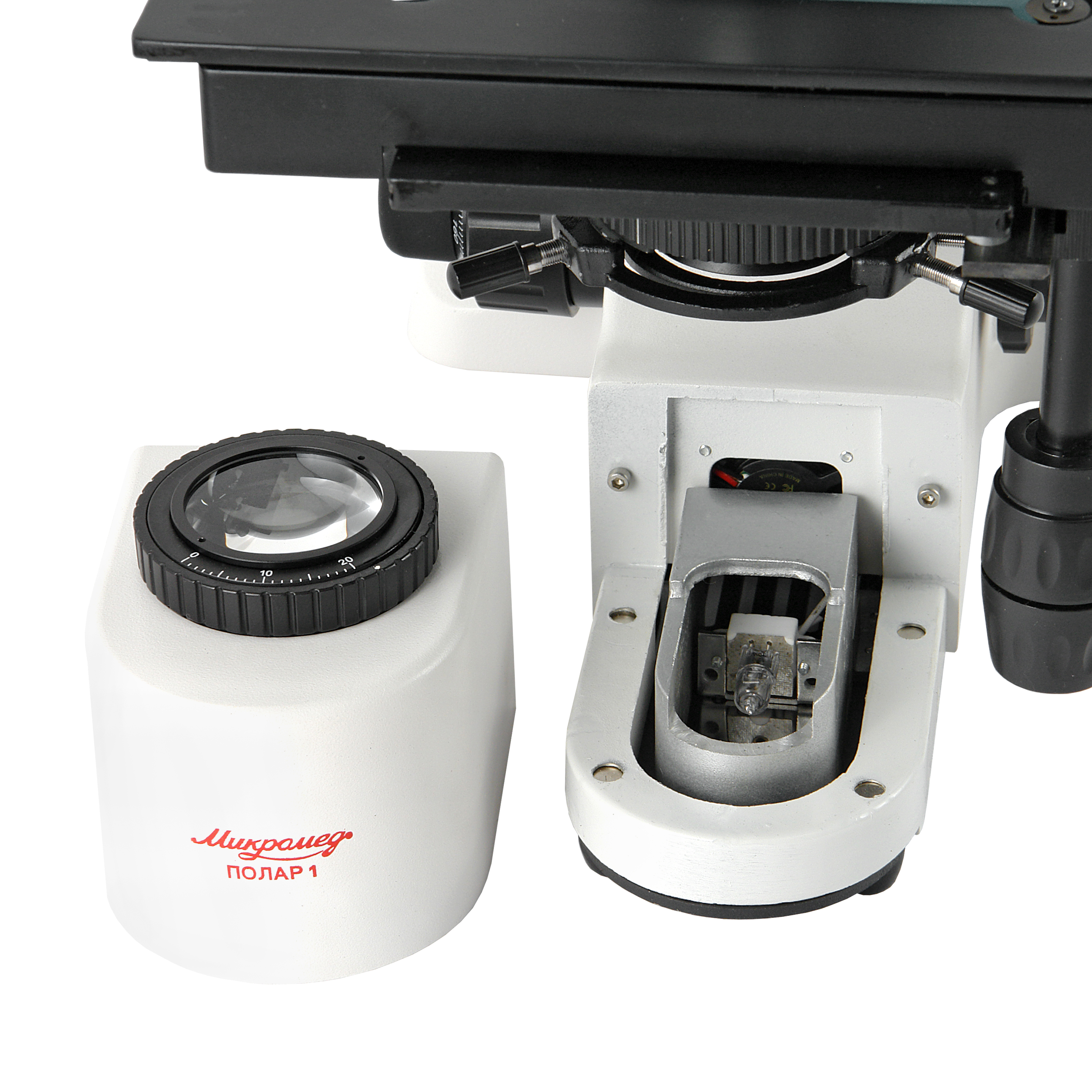

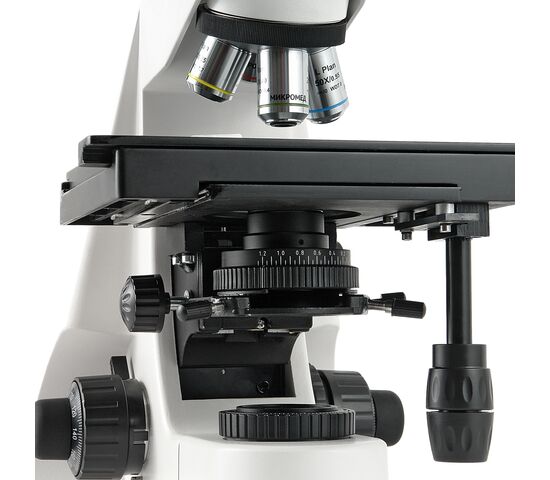

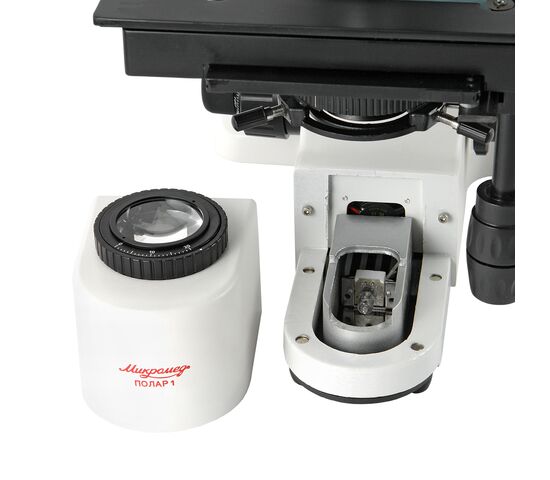

В микроскопе Микромед ПОЛАР 1 применено два осветителя – проходящего и отраженного света. Система проходящего света на основе конденсора Аббе с числовой апертурой 1,25 с коллектором. Система имеет ирисовую апертурную и полевую диафрагмы. При работе с малыми увеличениями, оправа с фронтальной линзой конденсора может быть откинута и выведена из хода лучей.

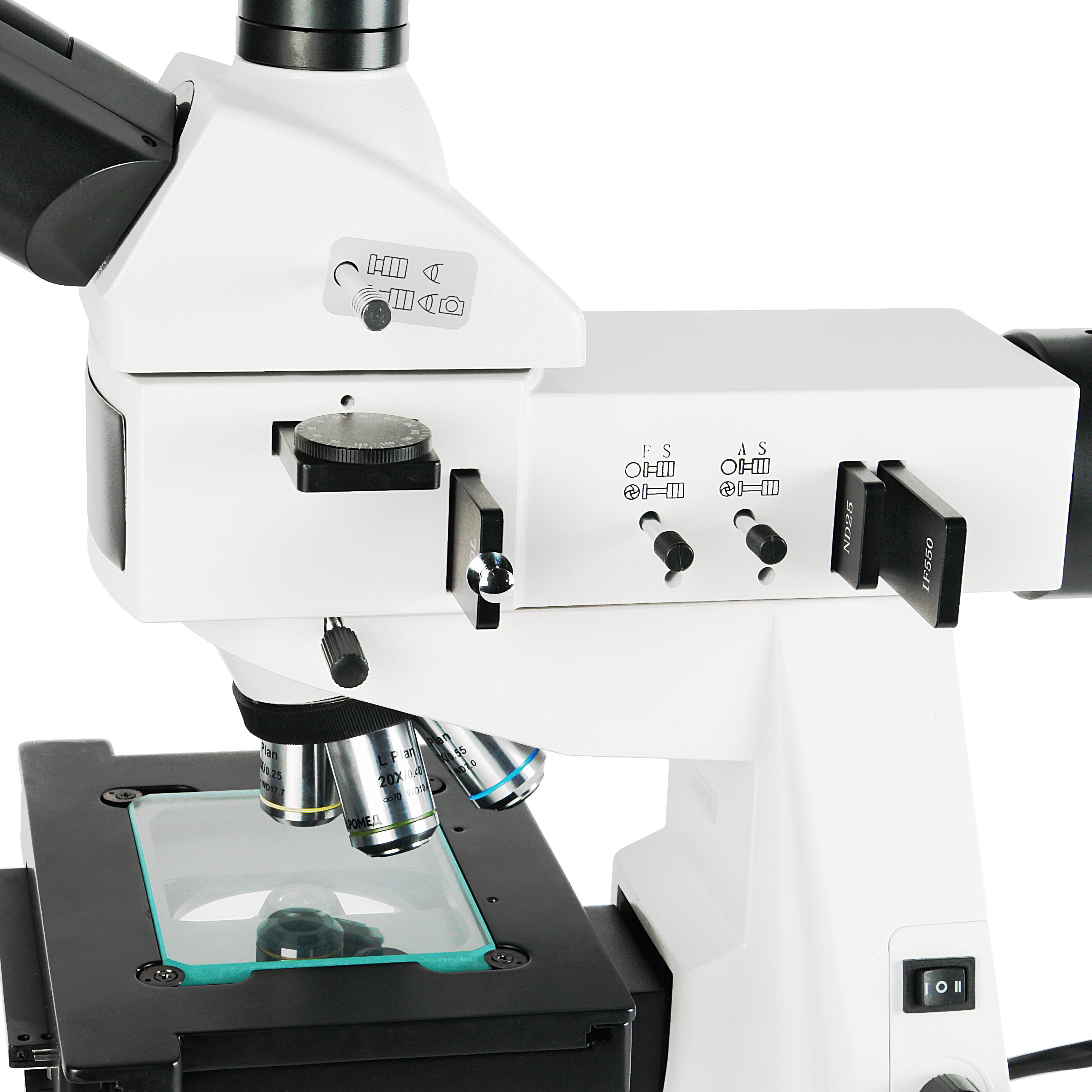

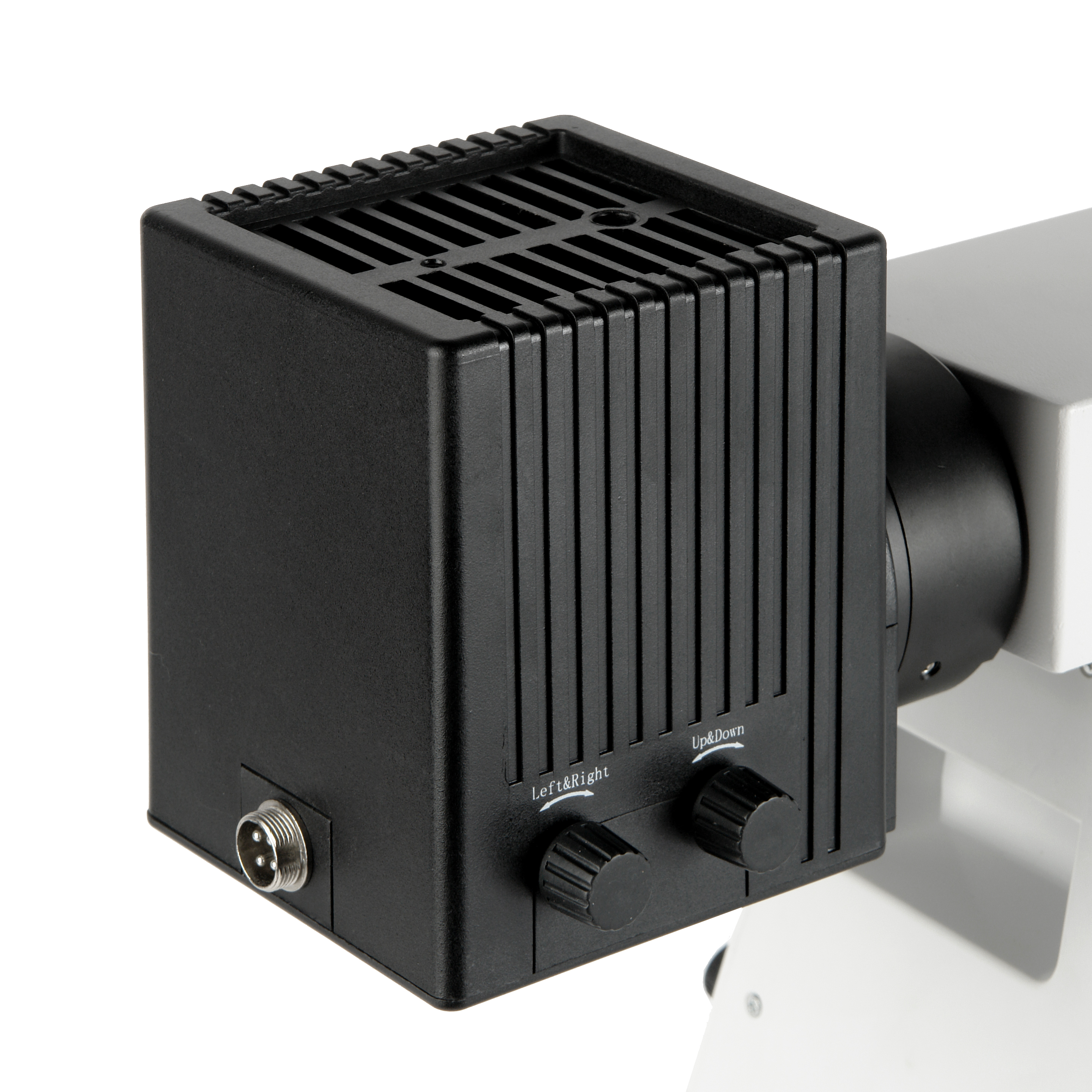

Осветитель отраженного света предназначен для работы как с обычным светом, так и поляризованным. В микроскопе реализована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Кроме того, свет в этой системе падает на предмет точно в вертикальном направлении, что особенно важно для полированных образцов. Опак-иллюминатор размещается между тубусом и объективом.
Разнообразные методы исследований

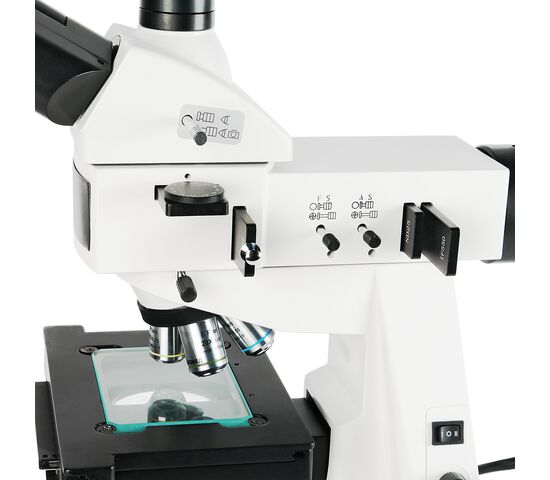

Система отраженного света микроскопа Микромед ПОЛАР 1 позволяет проводить исследование как в обычном, так и в поляризованном свете. Для работы в поляризованном свете используется выдвижной поляризатор с постоянным положением плоскости поляризации. При работе с обычным светом поляризатор выводится из хода лучей. Для настройки поляризации света предназначен вращающийся анализатор. Поворот анализатора производится вращением диска на угол от 0 до 360°. При необходимости работы с обычным светом анализатор также выводится из хода лучей. В систему отраженного света входит апертурная и полевая диафрагма.
Прецизионная фокусировка
Микроскоп имеет систему грубой и тонкой фокусировки - она производится перемещением предметного столика по высоте с помощью свободного от люфтов зубчато - реечного механизма. Рукоятки тонкой фокусировки имеют шкалу с ценой деления = 0,002 мм и за один оборот перемещают предметный столик на 0,2 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Общая величина перемещения предметного столика составляет 32 мм. Рукоятки грубой и тонкой фокусировки выведены на обе стороны штатива микроскопа.
Точная и надежная механика
Предметный столик микроскопа Микромед ПОЛАР 1 оснащен препаратодержателем и имеет размеры 150 мм х 190 мм. Столик обеспечивает перемещение объекта по направлениям X / Y в диапазоне 50 / 75 мм. Плавность и точность перемещения обеспечивается за счет движения по направляющей «ласточкин хвост» с помощью зубчато-реечного механизма.
Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Микроскоп Микромед ПОЛАР 1 имеет схему с оптической длиной тубуса «бесконечность».
- Высококачественные объективы планахроматы.
- Отменное качество всех оптических деталей микроскопа обеспечивают высокий контраст и правильную цветопередачу при наблюдении и записи фото/видео файлов.
- Диапазон увеличений в стандартной комплектации от 50х до 500х. С дополнительными окулярами и объективом от 25х до 2000х.
- Система отраженного света для работы в поляризованном свете.
- Система прямого освещения предмета через объектив.
- Визуальная насадка с независимым каналом визуализации для установки окулярной камеры.
- Прецизионная точность фокусировки и перемещения препаратов за счет применения зубчато – реечных механизмов и направляющих «ласточкин хвост».
- Основание микроскопа, штатив и корпус визуальной насадки изготовлены из алюминиевого сплава и имеют антистатическое покрытие.

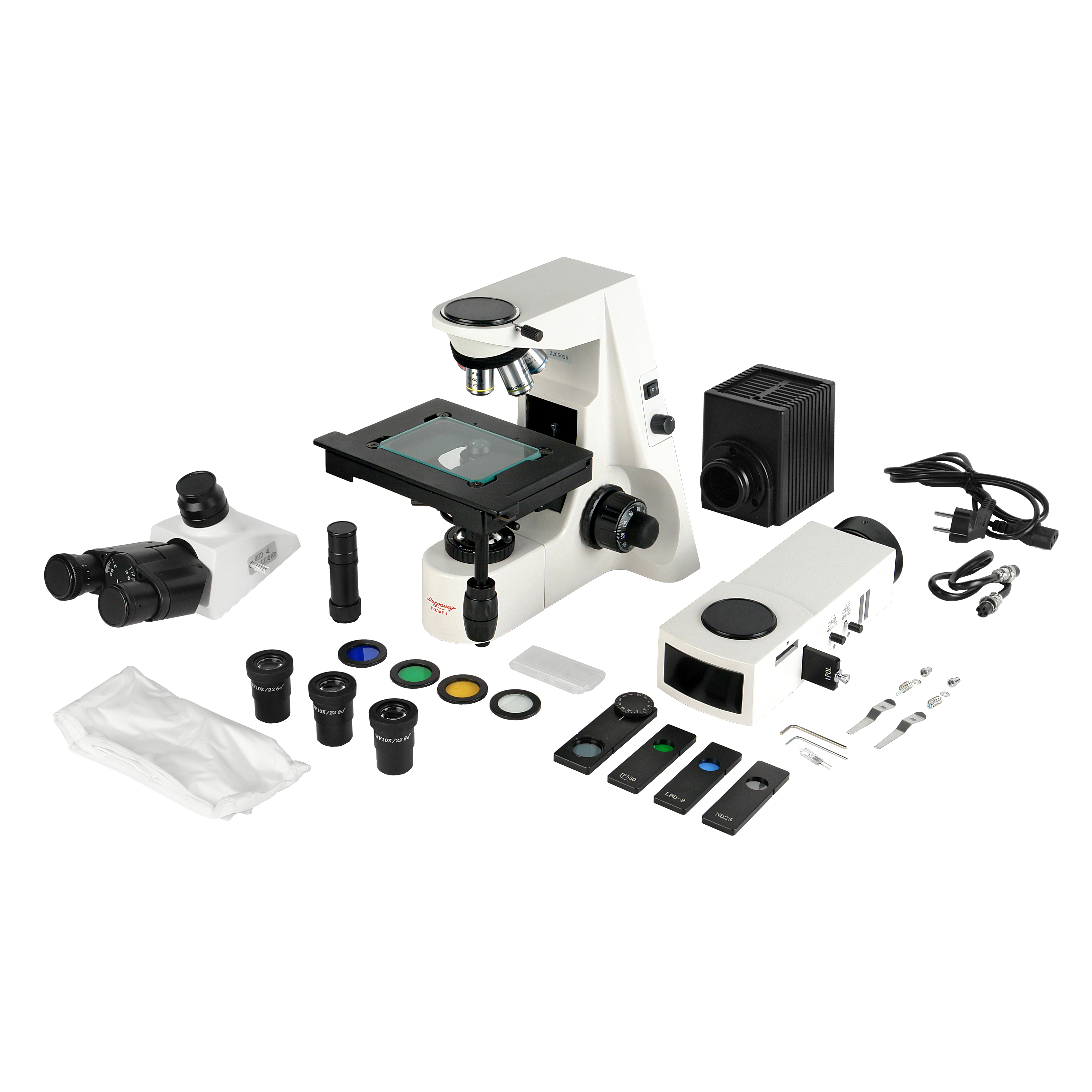

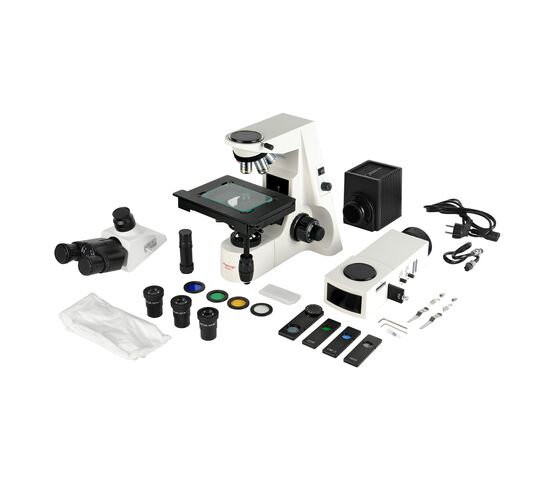

Комплектация
- Штатив микроскопа (со встроенным в основание источником питания, с предметным столиком, револьвером) – 1
- Центрируемый конденсор Аббе – 1 (На штативе)
- Насадка тринокулярная ICO Infinitive поворотная на 360° с наклоном на 30° – 1

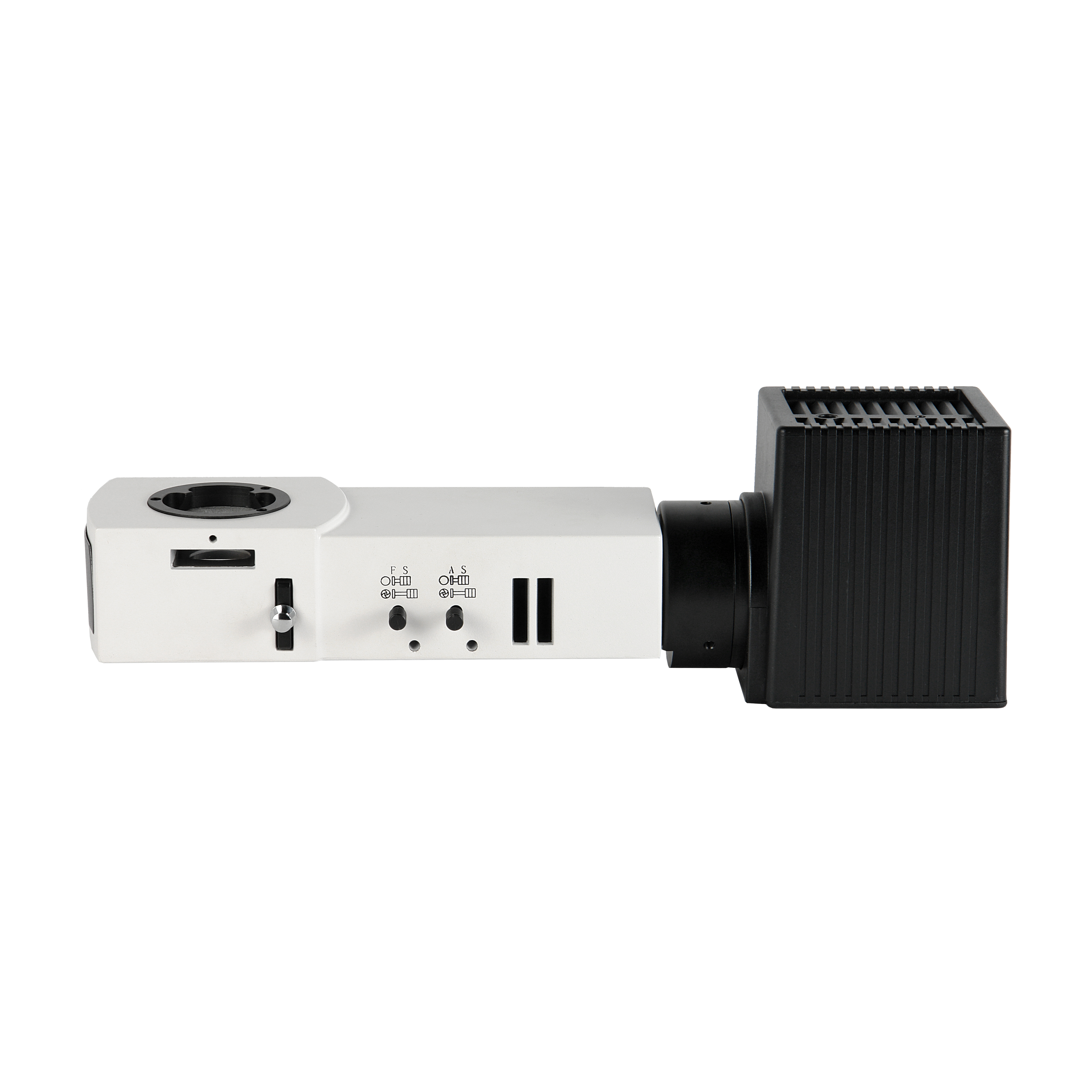

- Осветительное устройство отраженного света – 1

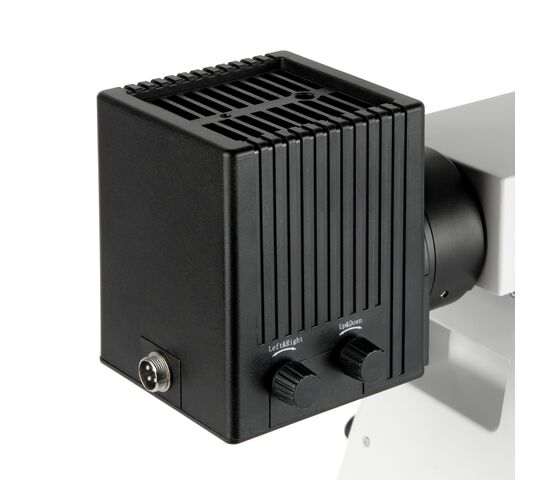

- Фонарь осветителя отраженного света – 1
- Осветитель проходящего света – 1 (Встроен в основание штатива)
- Револьвер на 5 позиций объективов – 1 (На штативе)
- Предметный стол прямоугольный двухкоординатный – 1 (На штативе)
- Объектив-планахромат L MPlan 5х/0,15 беск./– f200 FN26 WD14,47 – 1 (На револьвере или в отдельной упаковке)
- Объектив-планахромат L MPlan 10х/0,25 беск./– f200 FN26 WD16 – 1 (На револьвере или в отдельной упаковке)
- Объектив-планахромат L MPlan 20х/0,40 беск./0 f200 FN26 WD10,5 – 1 (На револьвере или в отдельной упаковке)
- Объектив-планахромат L MPlan 50х/0,55 беск./0 f200 FN26 WD5,1 – 1 (На револьвере или в отдельной упаковке)
- Окуляр 10х/22 – 2
- Окуляр 10х/20 со шкалой – 1
- Наглазник на окуляр – 2
- Препаратодержатель (два прижимных устройства) – 1 (Установлен на столике)
- Объект-микрометр (калибровочный слайд 0,01мм) – 1 (В футляре)
- Поляризатор – 1 (В осветителе отраженного света)
- Анализатор – 1 (В осветителе отраженного света)

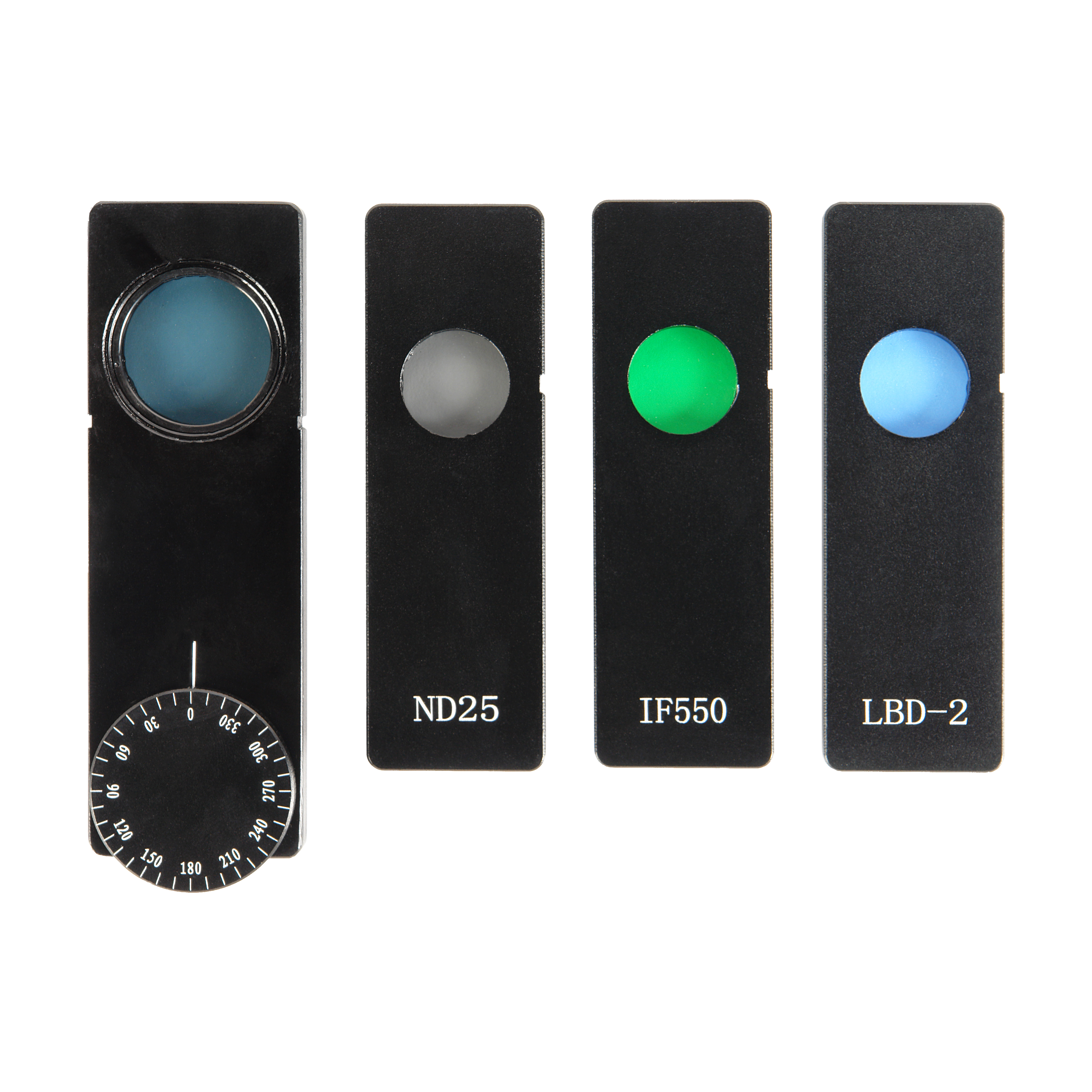

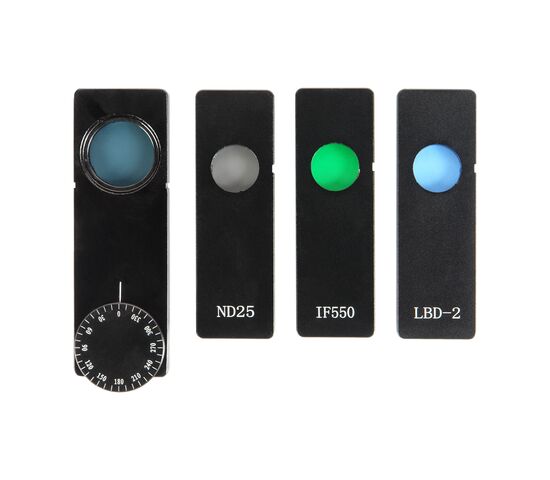

- Светофильтр ND25 – 1
- Светофильтр LBD-2 – 1
- Светофильтр IF550 – 1
- Лампа галогенная 12В, 30Вт проходящего света цоколь G4 – 2 (Одна в осветителе)
- Лампа галогенная 12В, 30Вт отраженного света цоколь G6 – 1
- Вставка плавкая (Одна в осветителе, одна в запасном блоке) – 3
- Винт центрировочный (Установлен в центрировочные гнезда) – 2
- Винт фиксации осветителя, визуальной насадки – 2
- Винт фиксации фонаря осветителя отраженного света – 1
- Светофильтры для конденсора проходящего света (зеленый, желтый, голубой) – 1 набор
- Заглушка на тринокулярной насадке – 1 (Установлена в насадке)
- Заглушка в окулярные тубусы – 2 (Установлены в насадке)
- Заглушка на отверстия в револьвере – 4 (На револьвере или в отдельной упаковке)
- Сетевой шнур – 1
- Кабель осветителя отраженного света – 1
- Чехол – 1
- Салфетка – 1
-
Руководство по эксплуатации и гарантийный талон
| Микромед ПОЛАР 1 | ||||
| Тип микроскопа | Прямой | |||
| Увеличение в базовой комплектации | 50х - 500х | |||
| Увеличение с дополнительной оптикой | 25х - 2000х | |||
| Оптическая схема | Бесконечность (∞) | |||
| Методы исследований | ||||
| Светлое поле в проходящем свете | В базовой комплектации | |||
| Светлое поле в отраженном свете | В базовой комплектации | |||
| Поляризация в отраженном свете | В базовой комплектации | |||
| Визуальная насадка | ||||
| Тип | Тринокулярная Зидентопфа | |||
| Угол наклона окулярных тубусов | 45⁰ | |||
| Поворот | 360⁰ | |||
| Собственное увеличение | 1х | |||
| Регулировка межзрачкового расстояния | 48 ... 75 мм | |||
| Диоптрийная настройка | На левом тубусе ±5 дптр | |||
| Деление светового потока | Оптический переключатель | |||
| Объективы | ||||
| Тип | Планахроматы с увеличенным рабочим расстоянием | |||
| Коррекция | Бесконечность (∞) | |||
| Парфокальная высота | 45 мм | |||
| В комплекте | 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.55 | |||
| Дополнительно | 100х/0.80 | |||
| Револьверное устройство | На 5 объективов, повернуто "от наблюдателя" | |||
| Окуляры | ||||
| В комплекте | С удаленным зрачком 10х/22, 10х/20 со шкалой | |||
| Дополнительно | 5х/18, 12.5х/11, 16х/16, 20х/12, 10х/22 с перекрестием, 10х/22 с сеткой | |||
| Посадочный диаметр | 30.0 мм | |||
| Установка камеры | 23.2 мм | |||
| Осветитель проходящего света | ||||
| Система | Кёлера | |||
| Конденсор | Центрируемый конденсор Аббе, N.A. = 1.25 | |||
| Регулировка конденсора по высоте | Есть | |||
| Апертурная диафрагма | Регулируемая ирисовая | |||
| Полевая диафрагма | Регулируемая ирисовая | |||
| Светофильтры | Устанавливаются на коллектор | |||
| Источник света | Галогенная лампа 30Вт /12В, цоколь G4 | |||
| Питание лампы | Встроенный в основание блок питания 12В | |||
| Регулировка яркости | 0…100>#/td### | |||
| Осветитель отраженного света | ||||
| Система | Кёлера с прямой подсветкой через объектив | |||
| Особенность | Лампа и конденсор в вынесенном фонаре | |||
| Полевая диафрагма | Регулируемая ирисовая | |||
| Апертурная диафрагма | Регулируемая ирисовая | |||
| Поляризатор | Выдвижной с постоянной плоскостью | |||
| Анализатор | Выдвижной с вращением на 360⁰ | |||
| Светофильтры | Выдвижные, устанавливаются в слоты осветителя | |||
| Источник света | Галогенная лампа 30Вт /12В, цоколь G6 | |||
| Питание лампы | Встроенный в основание блок питания 12В | |||
| Регулировка яркости | 0…100>#/td### | |||
| Механизм фокусировки | ||||
| Тип | Зубчато-реечный, демпфированный | |||
| Рукоятки грубой и тонкой фокусировки | Коаксиальные, с обеих сторон штатива | |||
| Перемещение по оси | 32 мм | |||
| Величина хода тонкой фокусировки | 0.2 мм/оборот | |||
| Цена деления шкалы тонкой фокусировки | 2 мкм | |||
| Регулировка усилия грубой фокусировки | Коаксиальный механизм | |||
| Ограничитель хода фокусировки | Коаксиальный механизм | |||
| Предметный столик | ||||
| Тип | Механический двухкоординатный | |||
| Размер | 190 х 150 мм | |||
| Перемещение препарата X-Y | 80 х 60 мм | |||
| Предметная вставка | Закаленное стекло | |||
| Эксплуатационные параметры | ||||
| Электропитание | Сеть переменного тока 100...240В / 50...60Гц | |||
| Рабочий диапазон температур | 5... 40⁰С | |||
| Рабочий диапазон отн. влажности | 20…90% | |||
| Габариты и вес | ||||
| Размеры микроскопа (ГхВхШ) | 460х570х220 мм | |||
| Вес микроскопа | 10 кг | |||
| Вес в упаковке | 14 кг | |||
