Описание

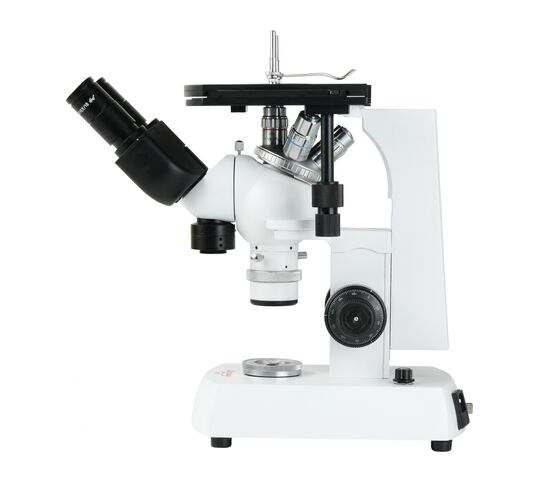

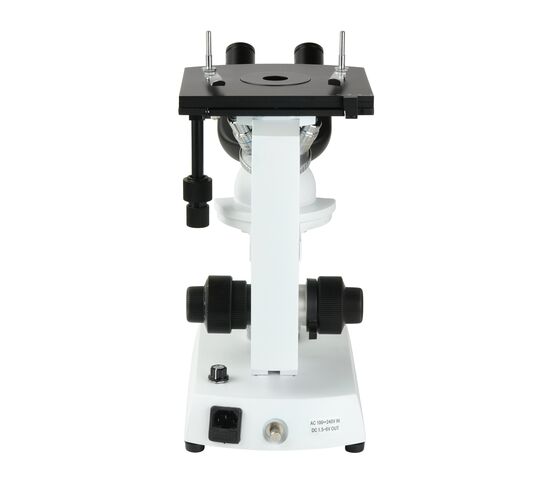

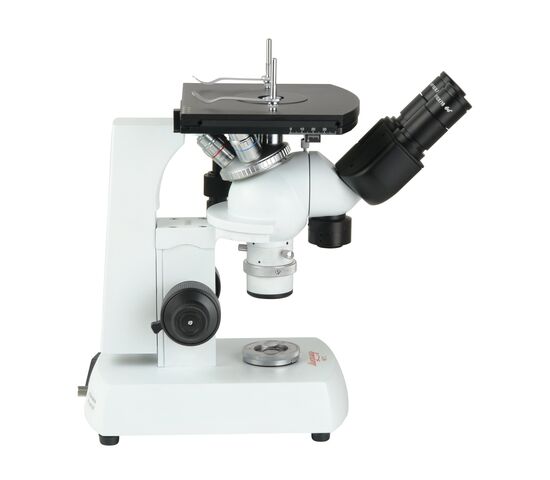

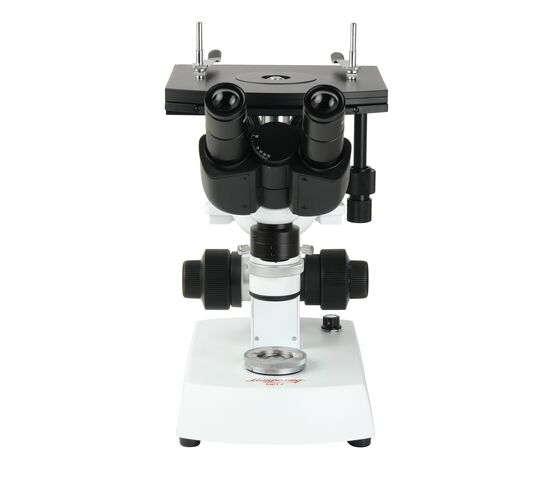

Микроскоп Микромед МЕТ С предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Микроскоп используется в лабораториях предприятий металлургической, микроэлектронной, машиностроительной промышленности, также микроскоп широко применяется в высших учебных заведениях. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокоинформативная оптика
Оптическая система микроскопа Микромед МЕТ С скорректирована на длину тубуса 160 мм. Включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак - иллюминатор для прямого освещения объекта наблюдения и светоделитель для распределения светового потока между окулярными тубусами и каналом визуализации.
В стандартный комплект поставки микроскопа входят четыре объектива с планахроматической коррекцией - 4х/0.1, 10х/0.25, 20х/0.40 и 40х/0.65. Объективы 20х/0.40 и 40х/0.65 имеют оправы с подпружиненным оптическим блоком, это препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям и имеющее одинаково высокую резкость по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы изготовлены в соответствии с требованиями парфокальности - при смене увеличений не теряется наводка на резкость.
Объективы микроскопа установлены на револьверном устройстве, что позволяет наблюдателю посредством простого поворота устройства с объективами быстро переходить к исследованиям с различными увеличениями.
Комфортное наблюдение

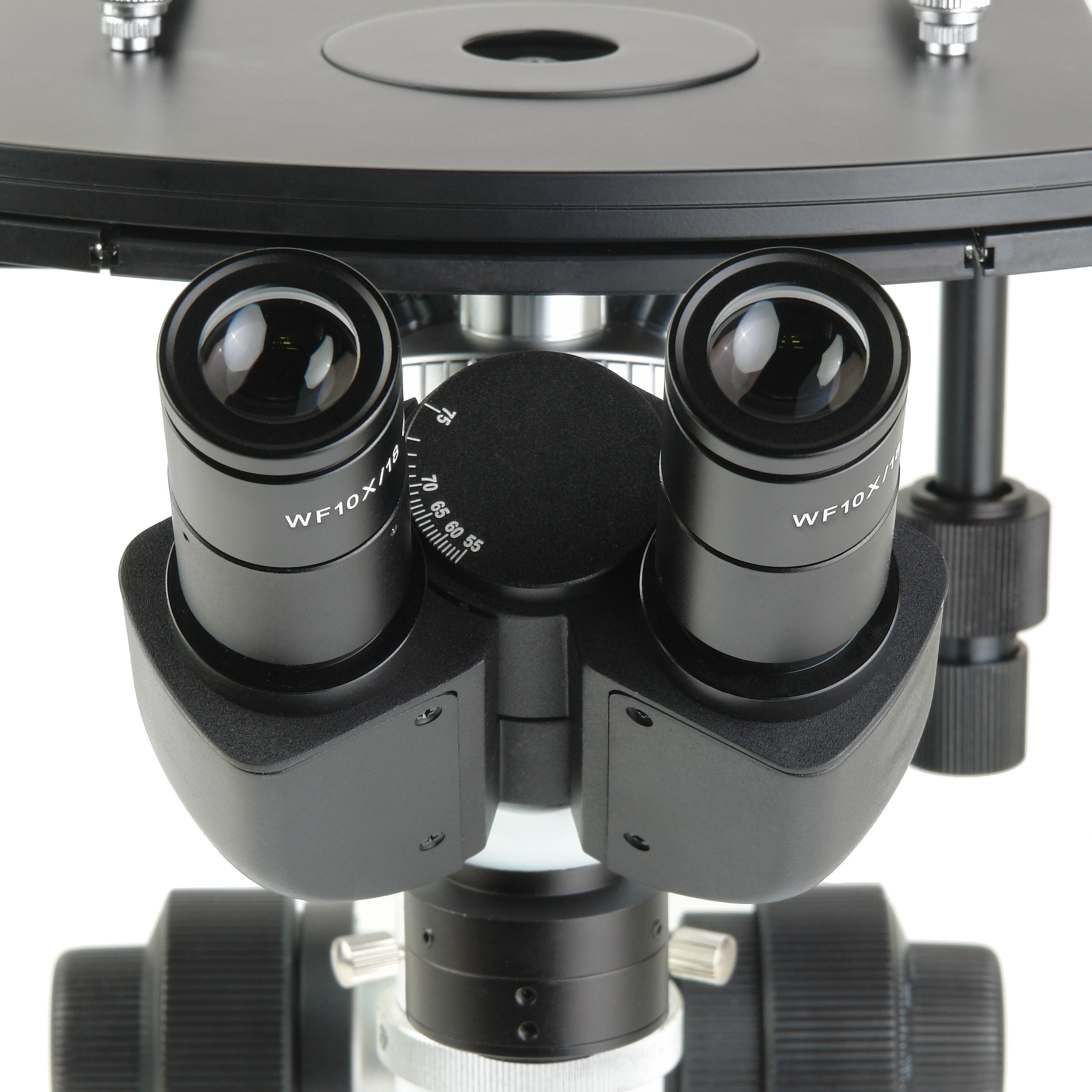

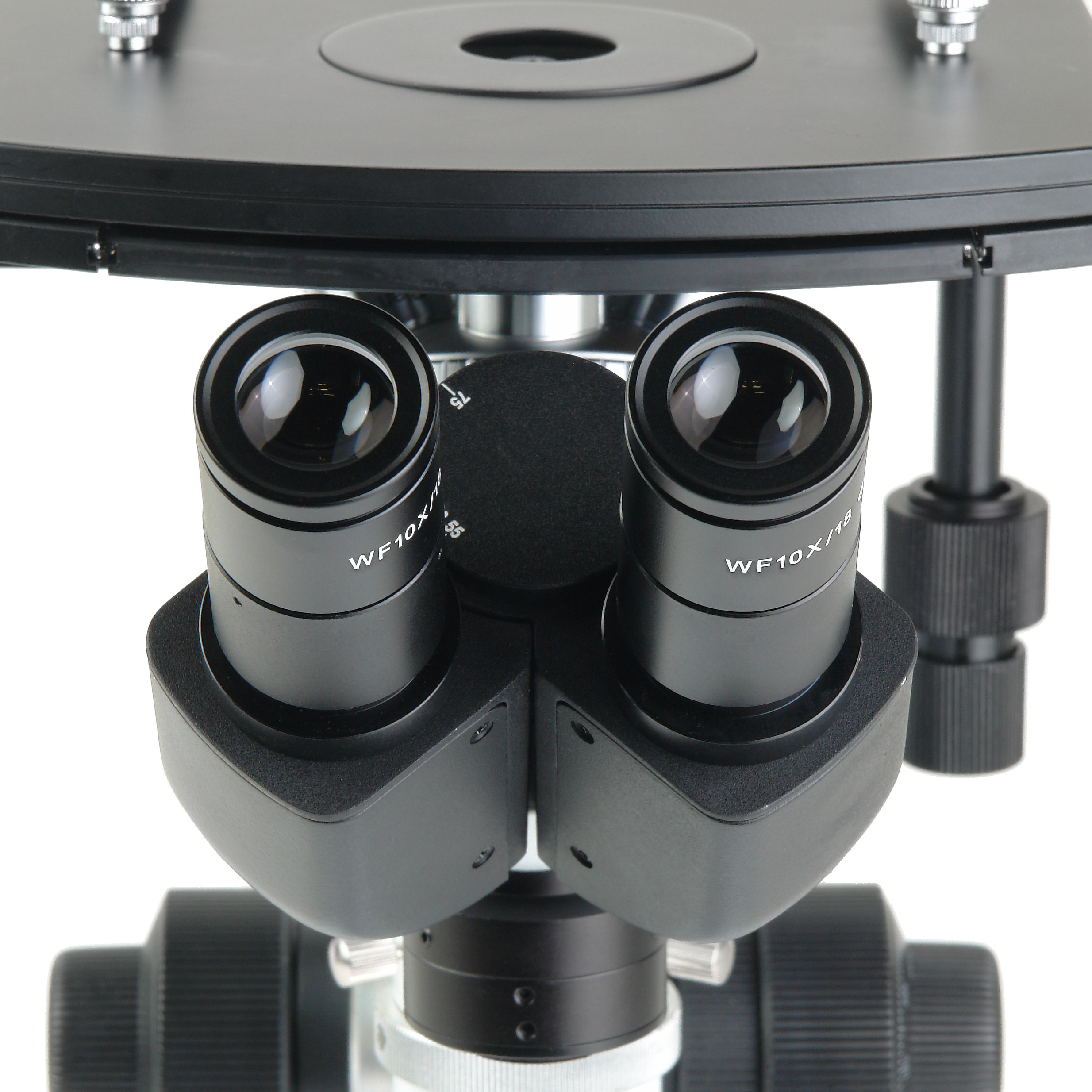

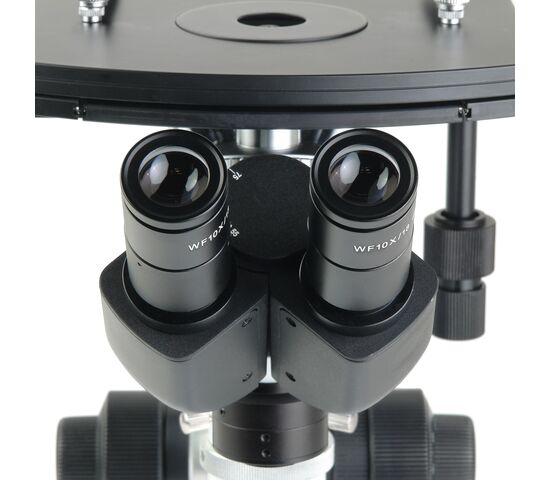

Микроскоп комплектуется широкопольными окулярами 10х/18, 12.5х/14 и окуляром 10х/18 с измерительной шкалой. Окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения наблюдателю в очках. Все оптические детали изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей, что обеспечивает наблюдение контрастного и яркого изображения большого размера.
Оптический и цифровой
Микроскоп позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Тубус комплектуется адаптером стандарта С-Mount для установки камер различных типов. Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Профессиональное освещение

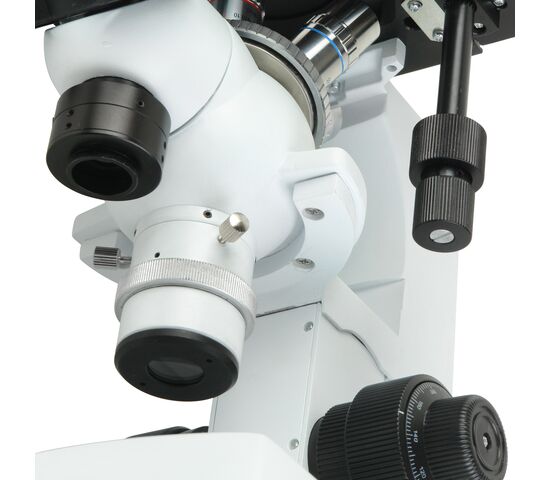

Микроскоп Микромед МЕТ С имеет систему прямого освещения предмета через объектив. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета светом, падающим на предмет строго в вертикальном направлении. Это особенно важно для исследования полированных образцов в металлографии и петрографии. Осветитель отраженного света состоит из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно направляет свет источника от конденсора через объектив микроскопа на объект исследования. В качестве источника света использован мощный 3-х ваттный светодиод с регулировкой яркости свечения. Блок питания светодиода встроен в основание микроскопа.
Прецизионная фокусировка

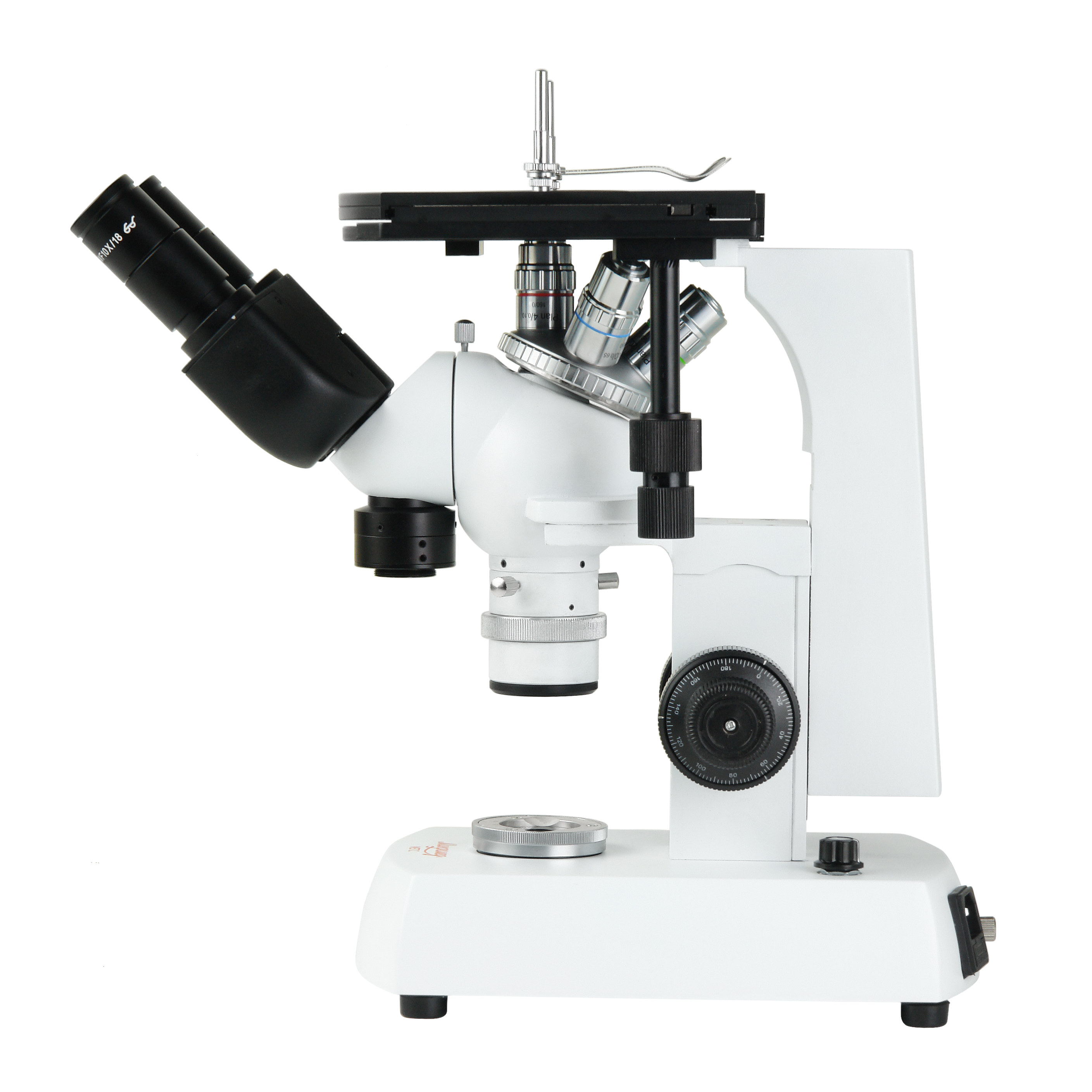

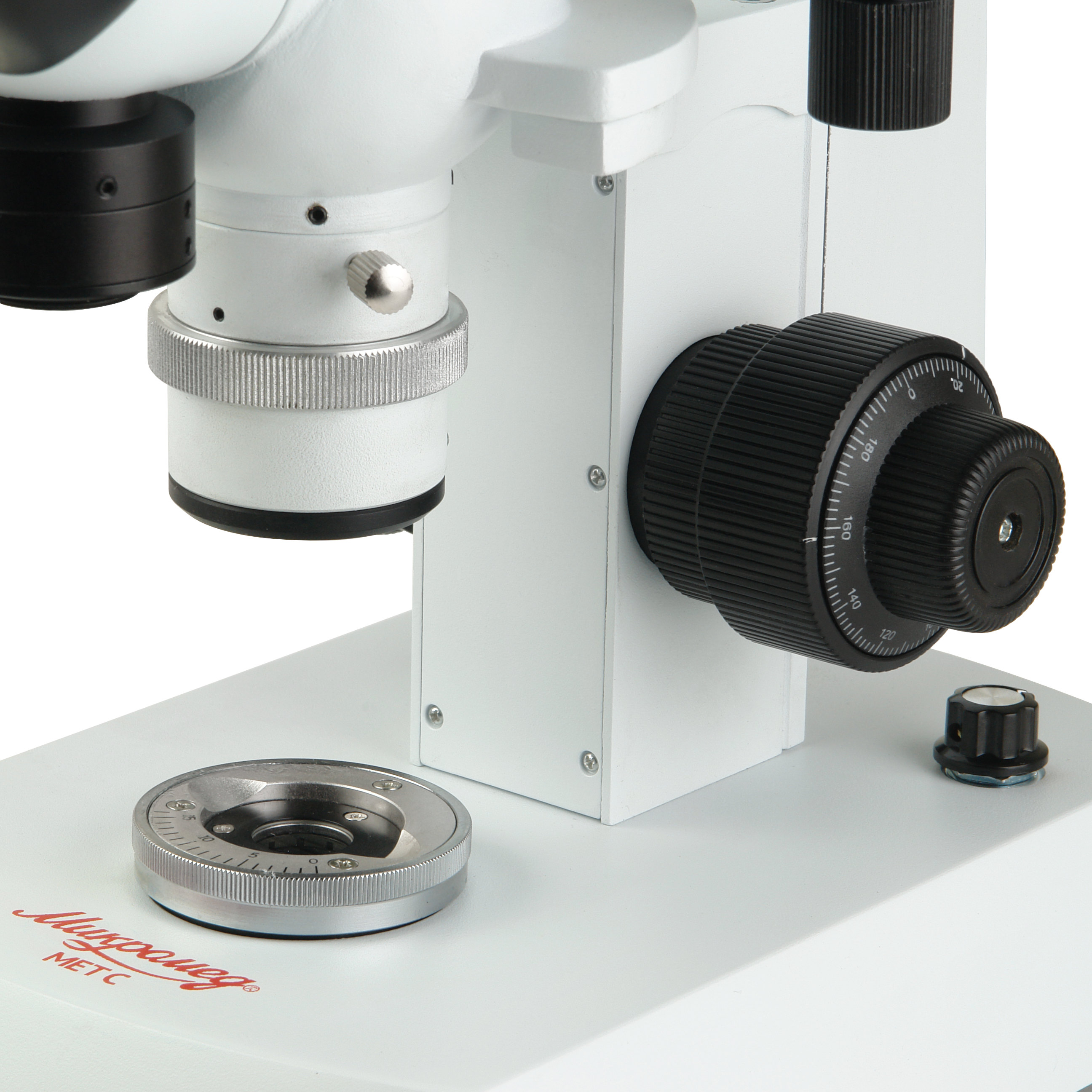

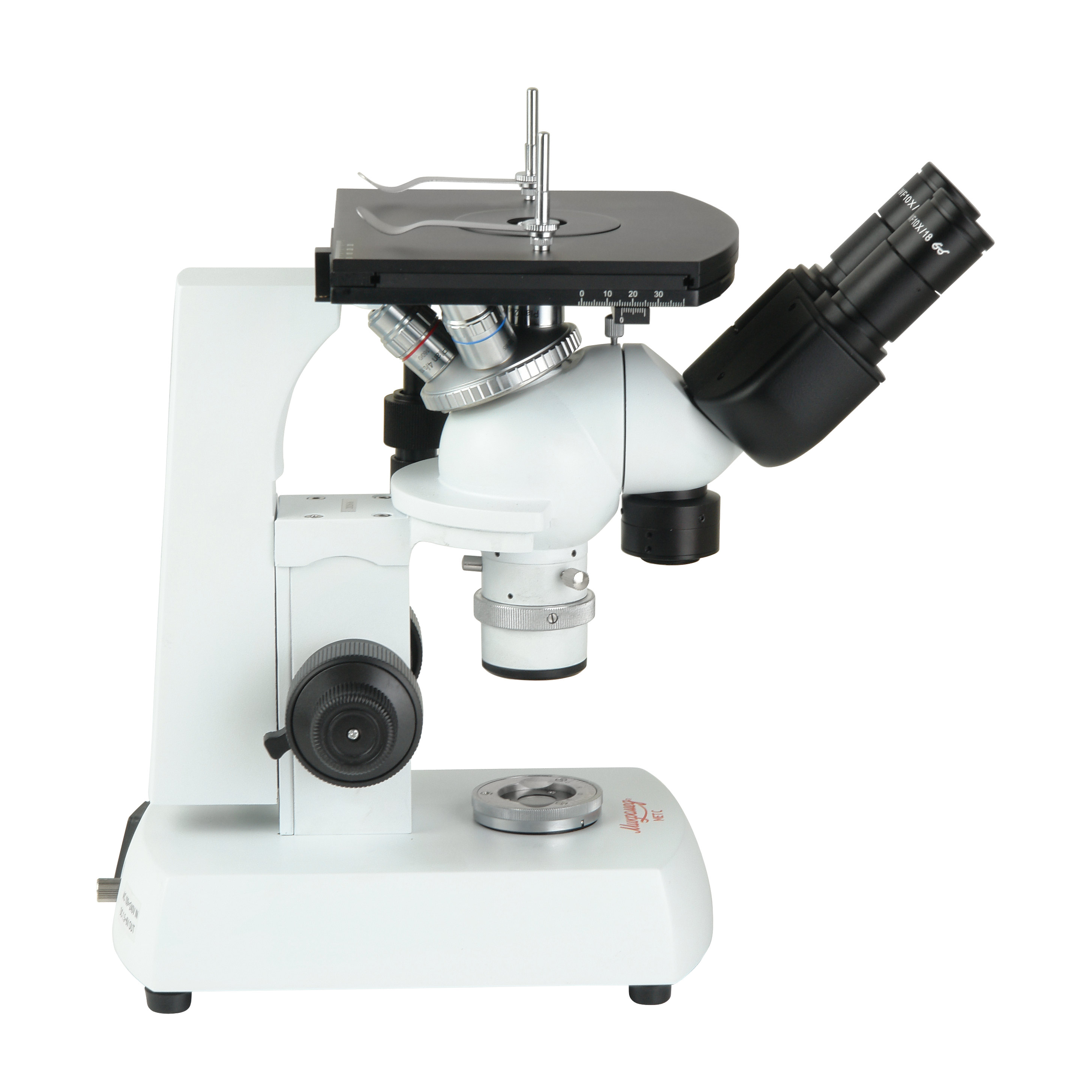

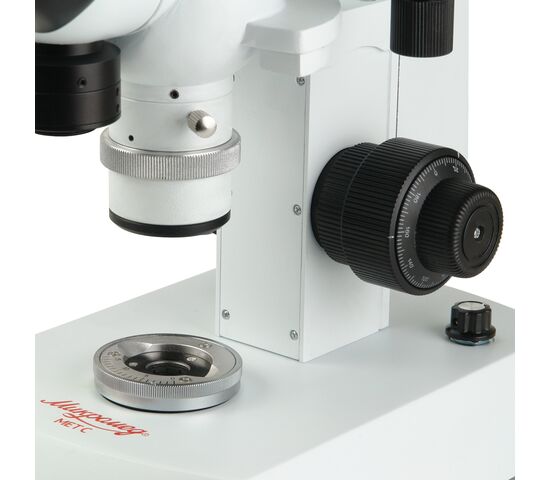

Инвертированная конструкция микроскопа Микромед МЕТ С предназначена для исследования габаритных объектов, поэтому его конструкция обеспечивает большой диапазон перемещения оптической головки. Фокусировка осуществляется перемещением по вертикали оптической головки с объективами и тубусами. Такая особенность связана с тем, что на предметном столике размещаются крупные и тяжелые образцы, поэтому столик должен быть зафиксирован. Для перемещения оптической головки используется двухступенчатый механизм – с его помощью осуществляется предварительная настройка, или грубая фокусировка, и окончательная настройка, или тонкая фокусировка. Этот механизм снабжен регулятором усилия и ограничителем величины хода механизма.
Точная и надежная механика

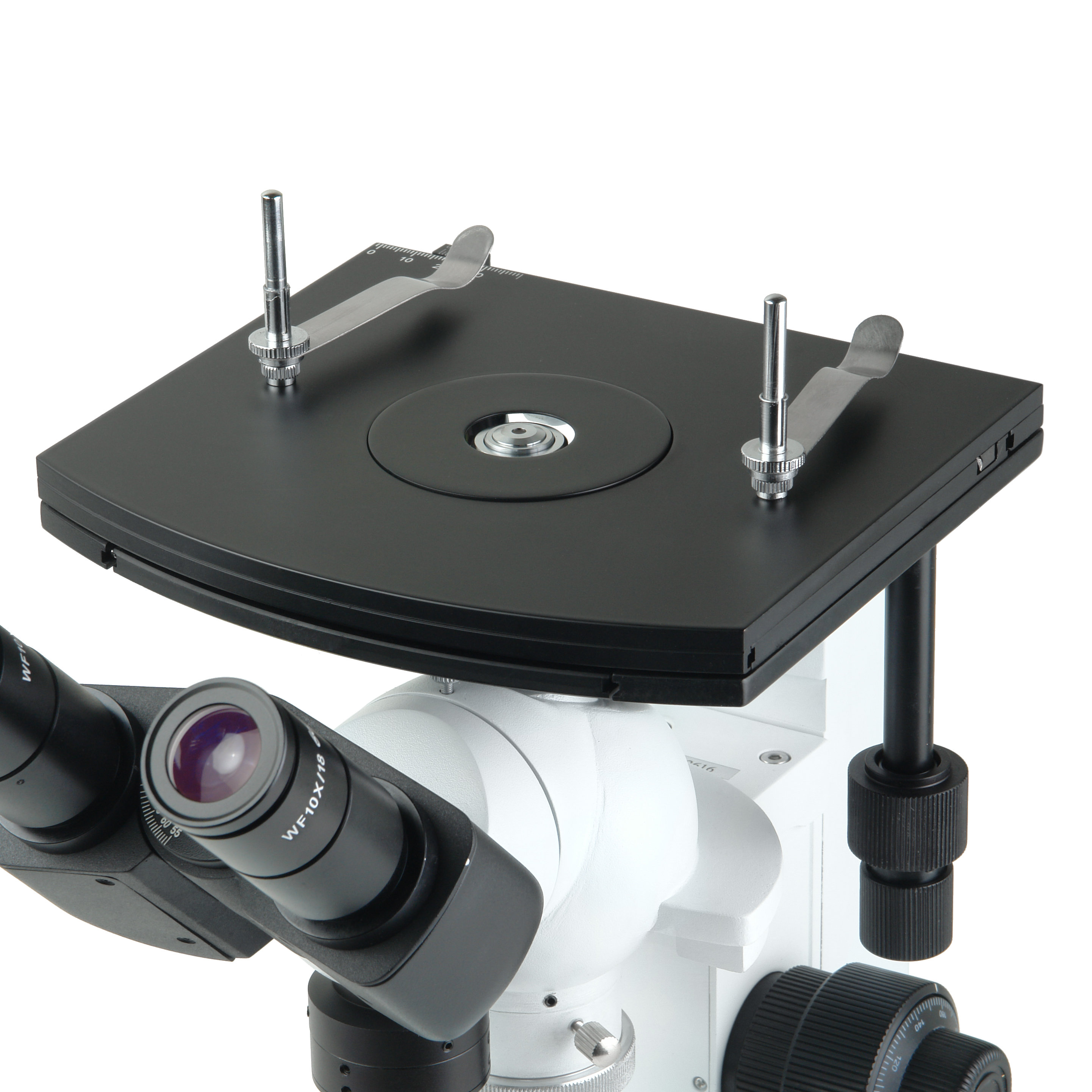

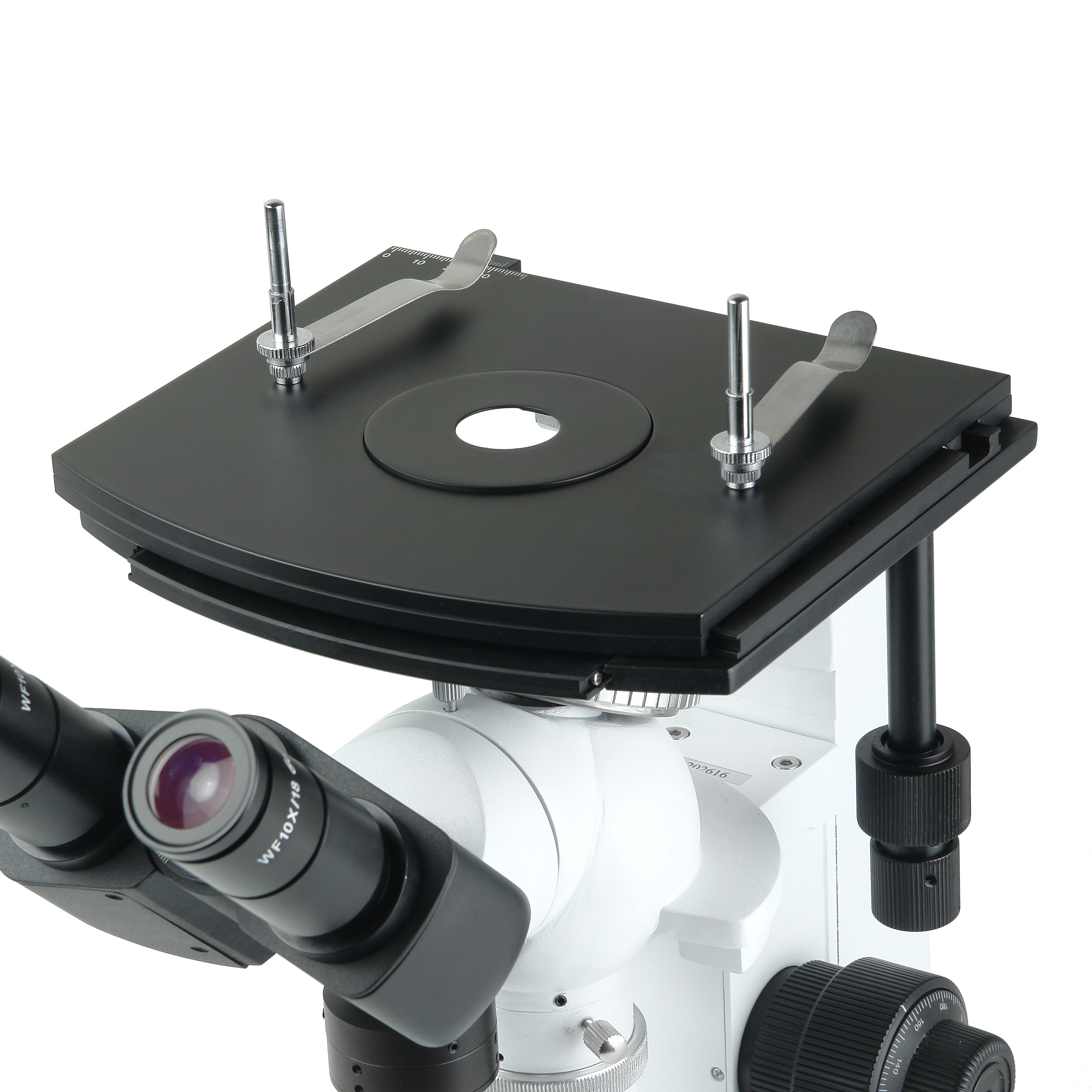

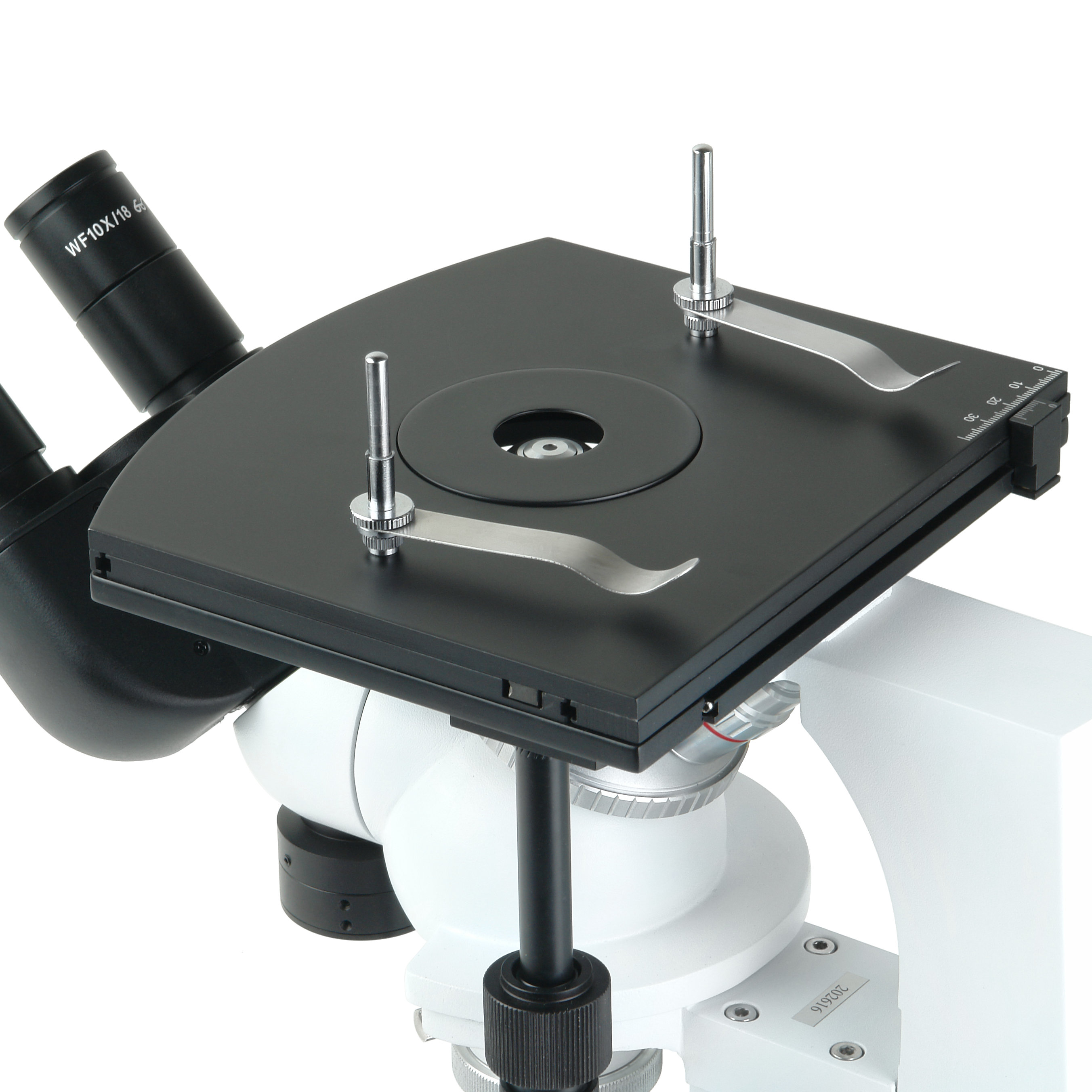

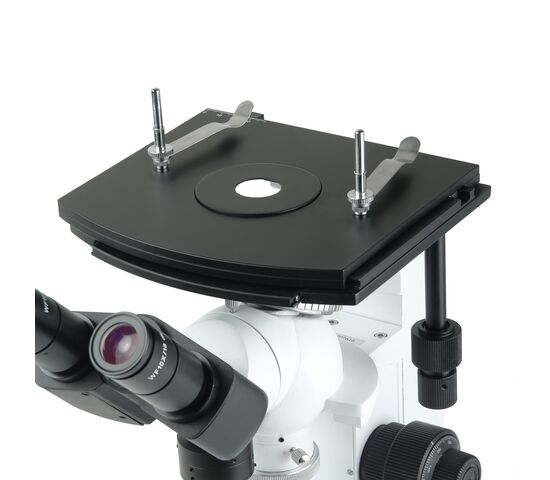

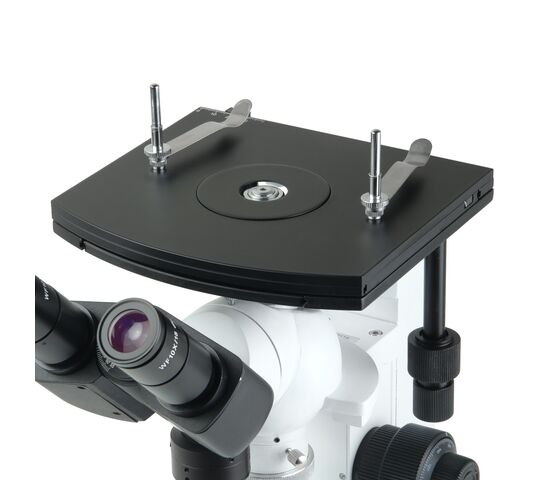

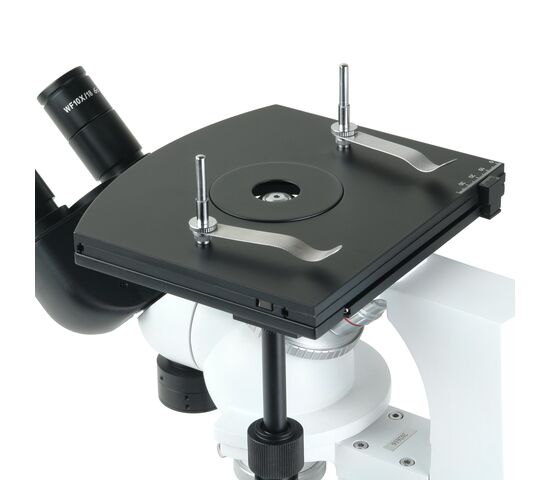

Микроскоп Микромед МЕТ С оборудован предметным столиком, позволяющим точно и плавно перемещать объект наблюдения в пределах 30 / 30 мм по координатам X / Y. В отличие от прямых микроскопов, столик микроскопа Микромед МЕТ С расположен над объективом и имеет увеличенные размеры - 180 х 165 мм. Такое устройство обусловлено большими размерами и весом исследуемых объектов - максимальная нагрузка на предметный столик может составлять 2 килограмма. По запросу микроскоп может быть укомплектован дополнительным препаратоводителем со шкалой и нониусом для особо точных подвижек образца по обоим координатам.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Увеличение 40х - 500х.
- Объективы с планахроматической коррекцией обеспечивают высокое качество изображение по всему полю.
- Объективы парфокальны и при смене увеличения фокусировка не требуется.
- Револьверное устройство на подшипнике требует минимального усилия для смены увеличения.
- Третий тубус с адаптером С-Mount позволяет использовать цифровые камеры различных типов (видеоокуляры) для записи изображений параллельно с наблюдением через окуляры.
- Три типа окуляров в комплекте - 10х/18, 12.5х/14 и 10х/18 со шкалой.
- Прямая подсветка объекта. Свет высокой интенсивности падает на объект строго по нормали.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.
- Двухсторонние рукоятки фокусировки позволяют работать как левой, так и правой рукой.
- Диоптрийная коррекция +/-5 дптр.

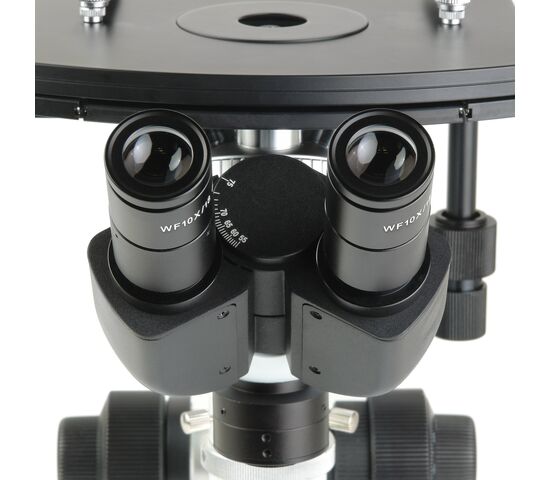

- Регулировка межзрачкового расстояния окулярных тубусов.

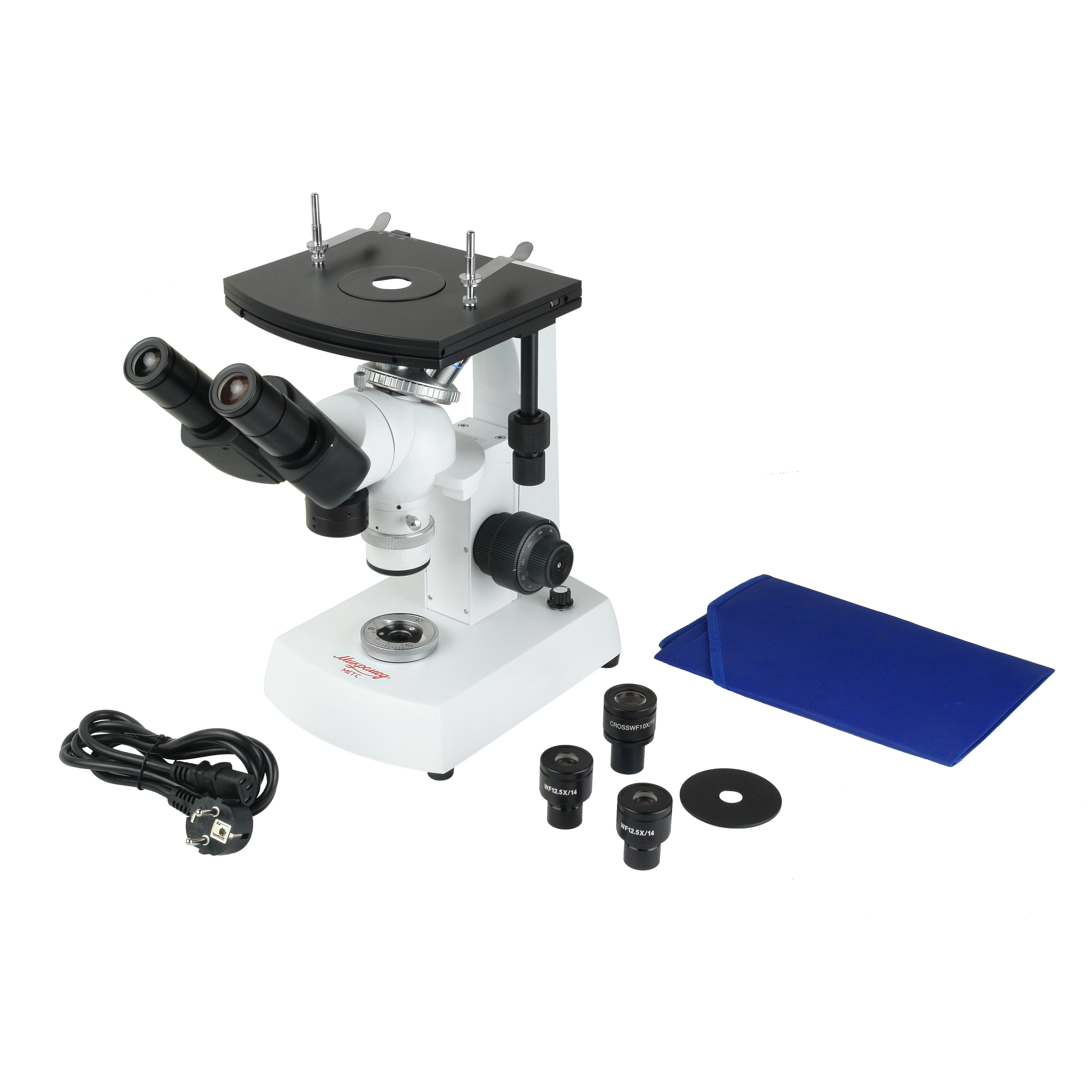

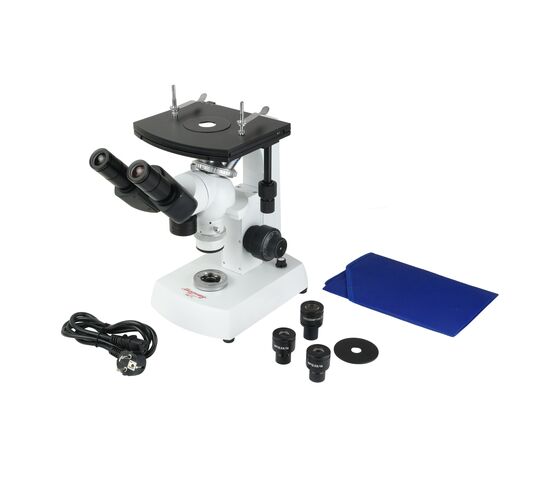

Комплектация
- Основание со встроенным блоком питания и источником света – 1 шт
- Штатив с механизмом фокусировки – 1 шт
- Визуальная тринокулярная насадка с углом наклона окулярных тубусов 45°
- Револьвер на 4 гнезда для объективов - 1 шт (Установлен на визуальную насадку)
- Тубус канал визуализации – 1 шт (Встроен в визуальную насадку)
- Адаптер С-Mount – 1 шт (установлен на тубус канала визуализации)
- Объектив планахромат PLAN 4х / 0,10 / WD 9 мм – 1 шт
- Объектив планахромат PLAN 10х / 0,25 / WD 7 мм - 1 шт
- Объектив планахромат PLAN 20х / 0,40 / WD 2.5 мм / подпружиненный – 1 шт
- Объектив планахромат PLAN 40х / 0,65 / WD 0.5 мм / подпружиненный - 1 шт
- Окуляр широкопольный WF10х/18 – 2 шт
- Окуляр широкопольный WF 12,5х/14 – 2 шт
- Окуляр широкопольный WF 10х/18 со шкалой и диоптрийной настройкой – 1 шт
- Светофильтр голубой Ø32 мм – 1 шт
- Светофильтр зеленый Ø 32 мм – 1 шт
- Светофильтр желтый Ø 32 мм – 1 шт
- Светофильтр матовый Ø 32 мм – 1 шт
- Светофильтр серый нейтральный Ø 32 мм – 1 шт
- Двухкоординатный предметный столик 180х165 мм – 1 шт (установлен на штативе)
- Вкладыш для предметного столика круглый Ø 68 мм с отверстием Ø15 мм – 1 шт
- Вкладыш для предметного столика круглый Ø 68 мм с отверстием Ø 25 мм – 1 шт
- Полевая ирисовая диафрагма со шкалой – 1 шт (встроена в оправу коллектора)
- Апертурная ирисовая диафрагма с центрировочными винтами– 1шт (встроена в оправу конденсора)
- Светодиод белого света 3Вт – 1 шт
- Пружинный зажим (рассчитан на объект высотой от 5 до 25 мм) – 2 шт
- Сетевой кабель – 1 шт
- Вставка плавкая (предохранитель) – 2 шт
- Чехол пылезащитный- 1 шт
- Руководство по эксплуатации – 1 шт
| Микромед МЕТ С | ||||
| Тип | Металлографический инвертированный | |||
| Увеличение | 40х - 500х | |||
| Оптическая схема | Тубус 160 мм | |||
| Объективы | ||||
| Тип | Металлографические | |||
| Коррекция | Планахроматы, коррекция 160 мм, без покровного стекла | |||
| В комплекте | Plan 4х/0.10, Plan 10х/0.25, Plan 20х/0.40, Plan 40х/0.65 | |||
| Револьверное устройство | На 4 объектива | |||
| Окуляры | ||||
| Тип | Широкого поля с вынесенным зрачком | |||
| В комплекте | 10х/18, 12.5х/14, 10х/18 со шкалой | |||
| Посадочный диаметр окуляров | 23.2 мм | |||
| Визуальная насадка | ||||
| Тип | Тринокулярная Зидентопфа | |||
| Угол наклона окулярных тубусов | 45⁰ | |||
| Собственное увеличение | 1х | |||
| Регулировка межзрачкового расстояния | 55 ... 75 мм | |||
| Диоптрийная настройка | На левом тубусе ± 5 дптр | |||
| Разделение светового потока | Светоделитель | |||
| Установка видеоокуляра | Адаптер C-mount в комплекте | |||
| Предметный столик | ||||
| Тип | Механический, двухслойный | |||
| Размер | 180х165 мм | |||
| Предметная вставка | Ø68 мм с отверстием Ø25 мм и Ø15 мм | |||
| Перемещение препарата | Коаксиальные рукоятки X-Y, диапазон перемещения 30 - 30 мм | |||
| Максимальная нагрузка | 2 кг на центральную часть | |||
| Осветитель отраженного света | ||||
| Тип | Кёлера, отраженного света | |||
| Апертурная диафрагма | Регулируемая, ирисовая | |||
| Центрировка апертурной дивфрагмы | Есть | |||
| Полевая диафрагма | Регулируемая, ирисовая | |||
| Цветные светофильтры | желтый, зеленый, голубой, матовый, нейтральный серый (Ø32 мм) | |||
| Источник света | Светодиод 3Вт | |||
| Регулировка яркости | Плавная 0…100>#/td### | |||
| Питание | Встроенный блок питания | |||
| Механизм фокусировки | ||||
| Тип | Зубчато - реечный, демпфированный | |||
| Рукоятки фокусировки | Грубой и тонкой фокусировки, коаксиальные, с обеих сторон | |||
| Величина хода тонкой фокусировки | 0.2 мм/оборот | |||
| Цена деления тонкой фокусировки | 2 мкм | |||
| Регулировка усилия грубой фокусировки | Есть | |||
| Блокировка фокусировки | Есть | |||
| Эксплуатационные параметры | ||||
| Питание | Сеть переменного тока 220±22В/50Гц | |||
| Рабочий диапазон температур | 5... 40⁰С | |||
| Рабочий диапазон отн. влажности | 20…90% | |||
| Габариты и вес | ||||
| Габаритные размеры (ШхBхГ) | 170х340х370 мм | |||
| Вес, не более | 6.8 кг | |||
