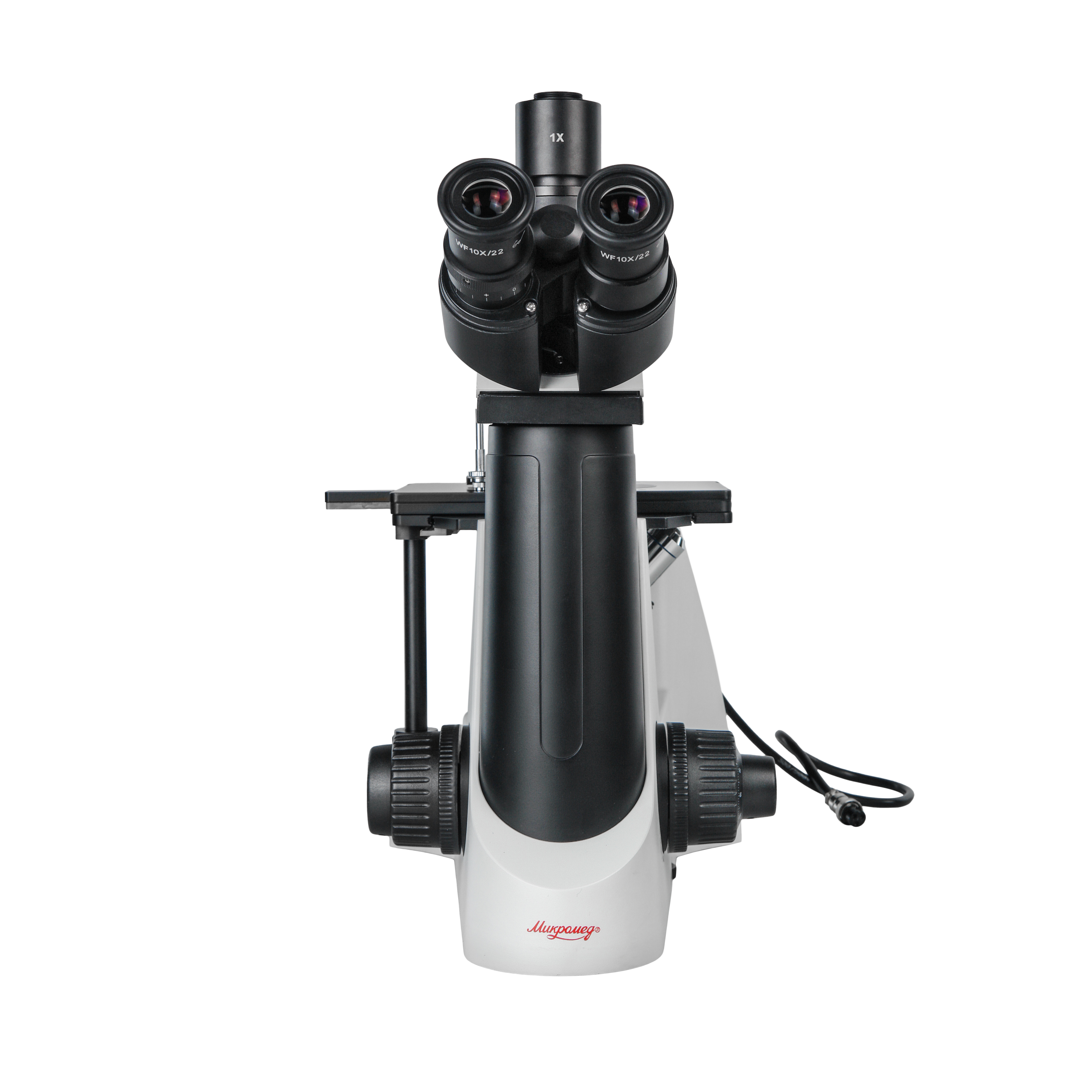

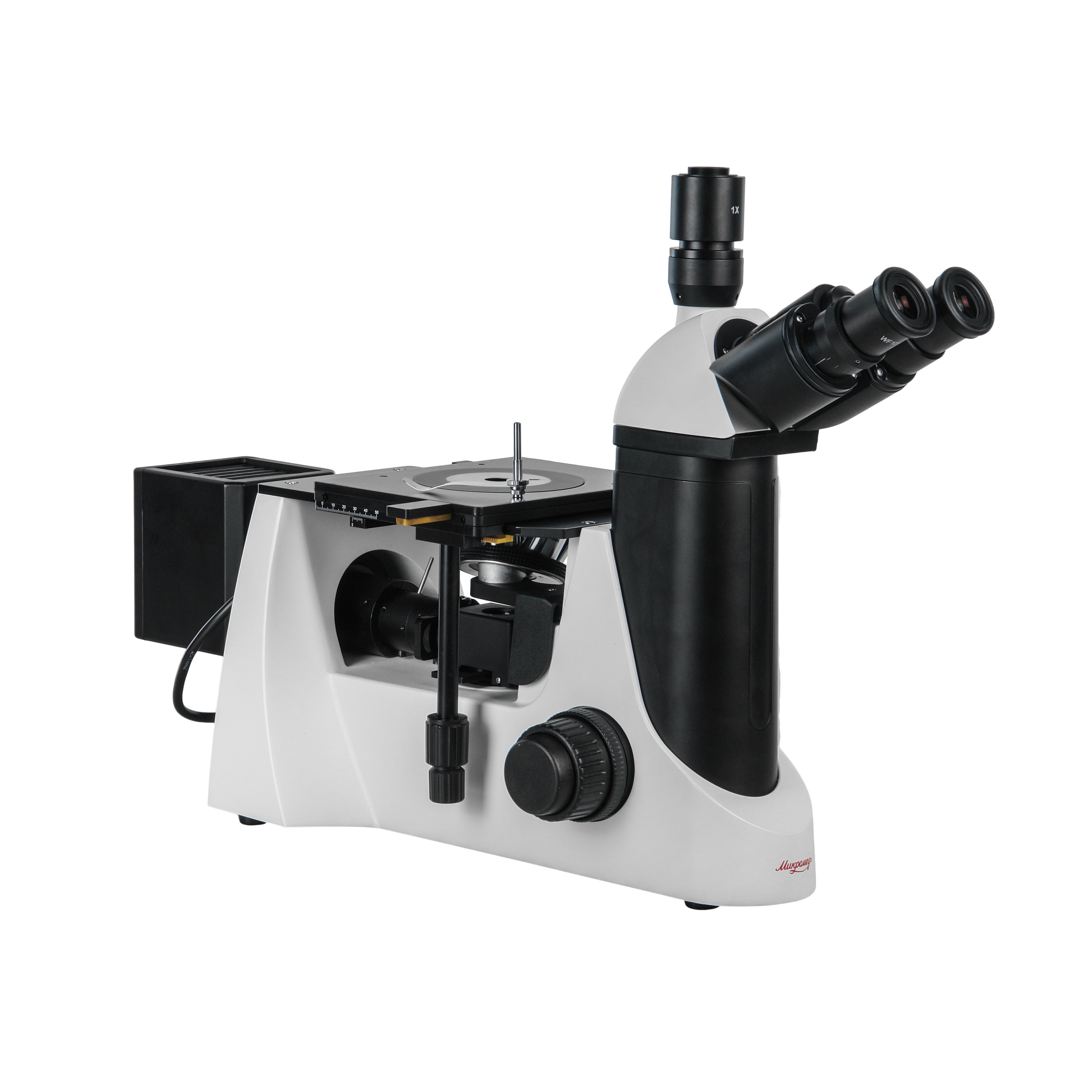

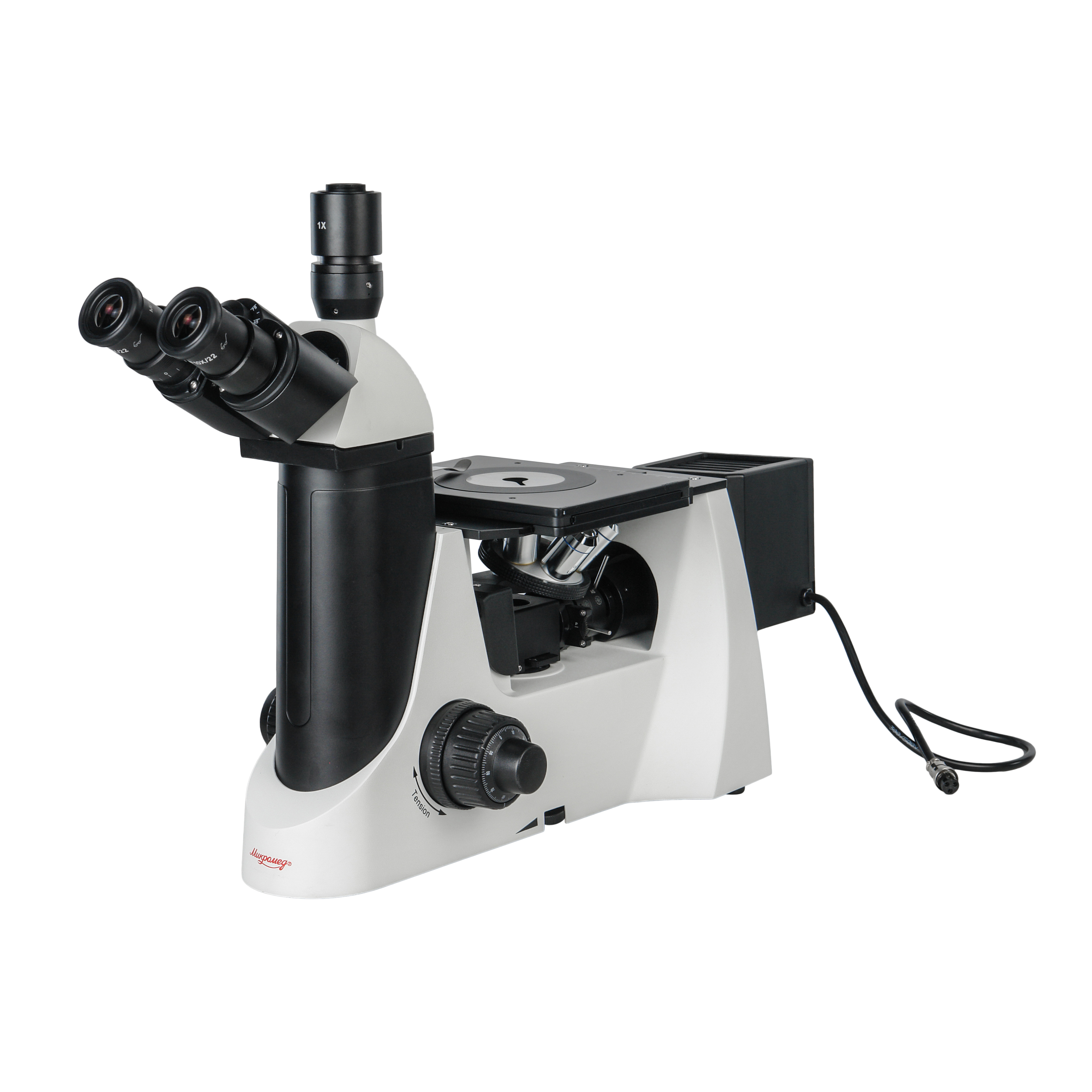

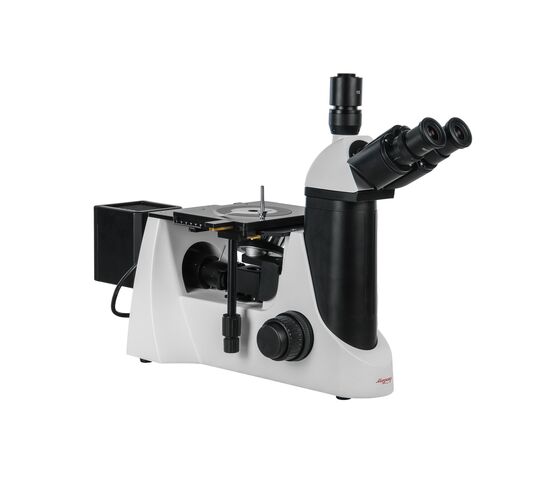

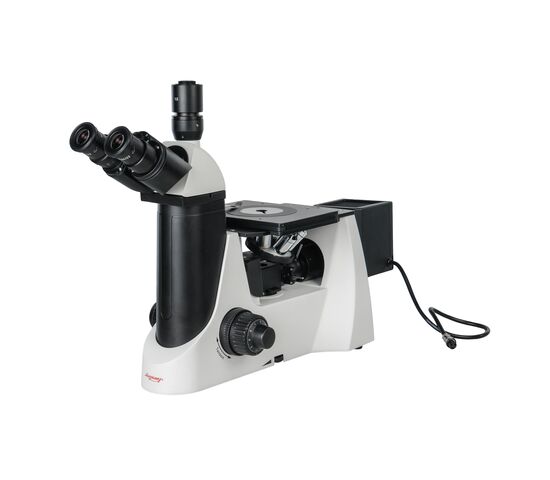

Микроскоп Микромед МЕТ H

Области применения

Микроскоп имеет инвертированную конструкцию и предназначен для исследований в отраженном свете. Входящие в комплект микроскопа устройства позволяют проводить исследования в поляризованном свете.

Микроскоп Микромед МЕТ Н применяется для исследований в области металлографии, минералогии, кристаллографии и других областях, где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Без компромиссов

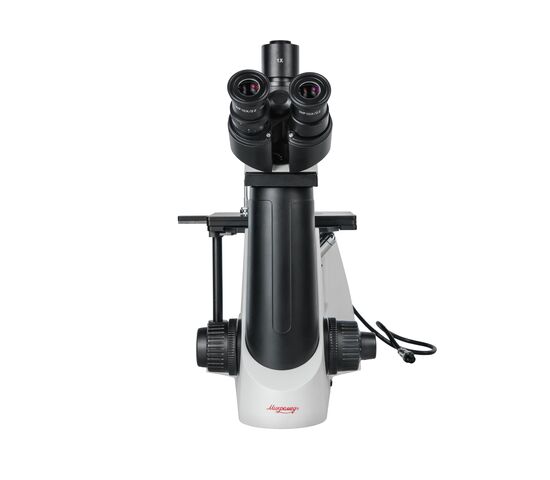

Микроскоп Микромед МЕТ Н имеет оптическую схему, рассчитанную на бесконечность, и включает в себя тринокулярную визуальную насадку с окулярными тубусами и каналом визуализации, объективы и осветительное устройство для прямого освещения через объектив.

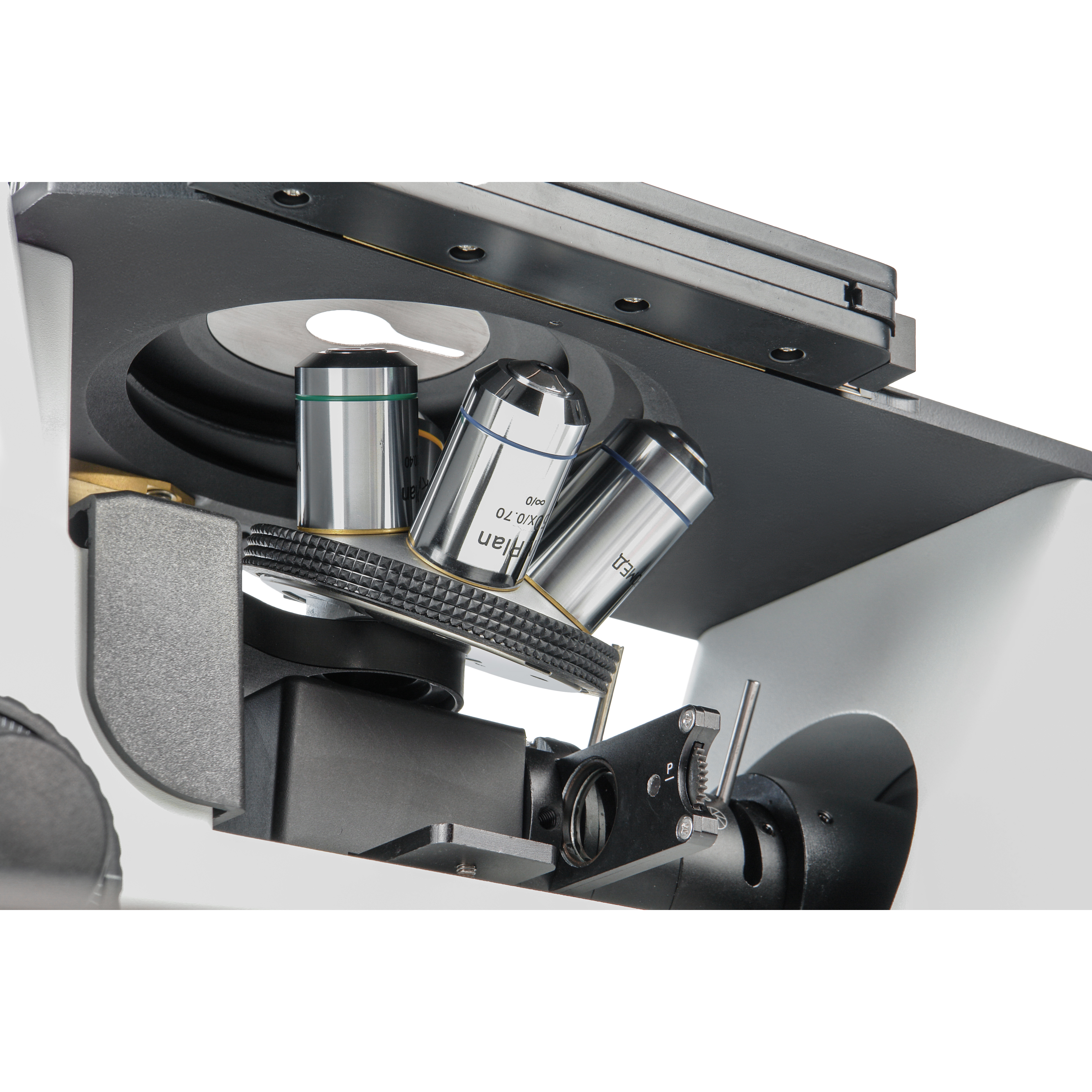

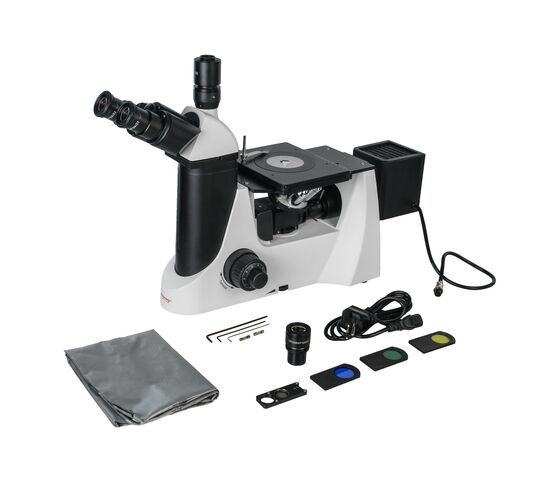

В базовый комплект микроскопа входят металлографические планахроматы с увеличенным рабочим расстоянием – 5x/0.12, 10x/0.25, 20x/0.40 и 50x/0.70. Увеличение микроскопа в базовой комплектации составляет от 50х до 500х.

По дополнительному заказу микроскоп может быть укомплектован металлографическими объективами 80х/0.80 и 100х/0.80.

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает изображение без искажений и одинаково резкое по всему полю. В сочетании с исправленным хроматизмом для двух длин волн это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы отличаются большим рабочим расстоянием и высокой разрешающей способностью.

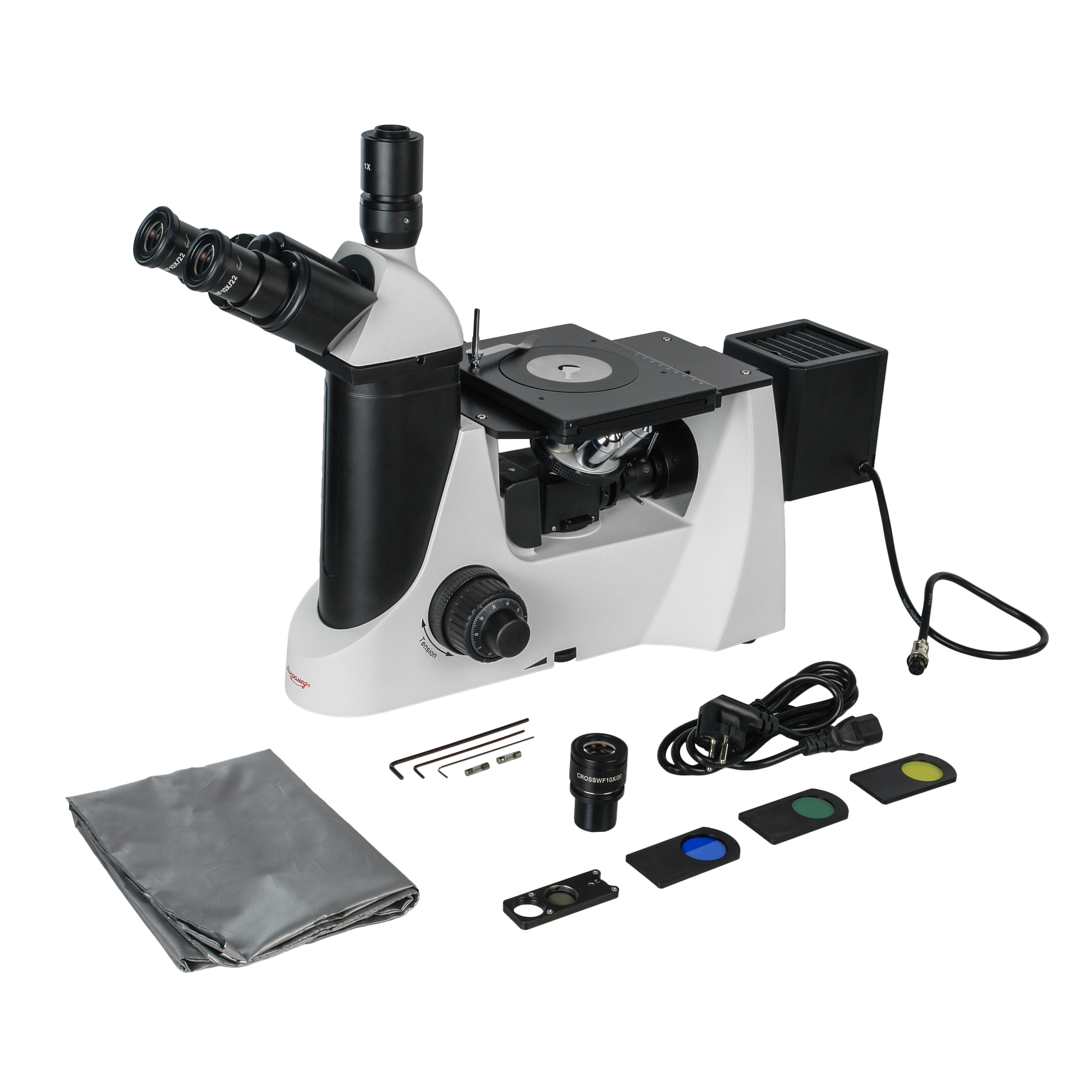

В комплект микроскопа входят окуляры широкого поля WF 10х/22 мм и окуляр WF 10х/20 мм с измерительной шкалой. Дополнительно к микроскопу могут быть приобретены окуляры WF 5х/18 и WF 16х/13 Plan с исправленной кривизной поля.

Общее увеличение с дополнительной оптикой составляет от 25х до 1600х. Все окуляры имеют вынесенный выходной зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения как в очках, так и без них.

Прямой отраженный свет

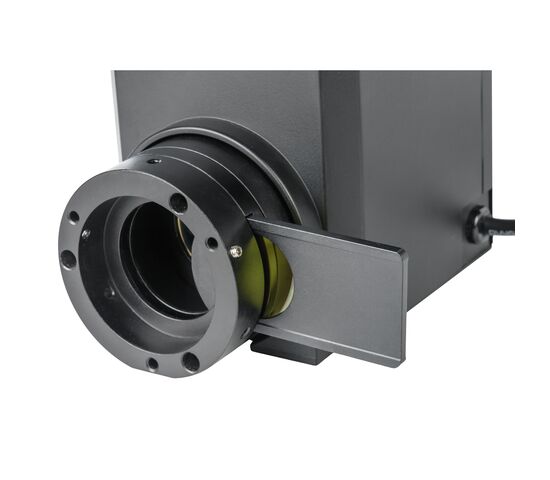

В осветителе отраженного света микроскопа Микромед МЕТ Н использована схема прямого освещения объекта через объектив. Для этого применен опак-иллюминатор, благодаря чему создается высокая интенсивность освещения в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, в окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляется на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что имеет важное значение в металлографии. В осветителе имеется слот для комплектных светофильтров – желтого, зеленого и синего.

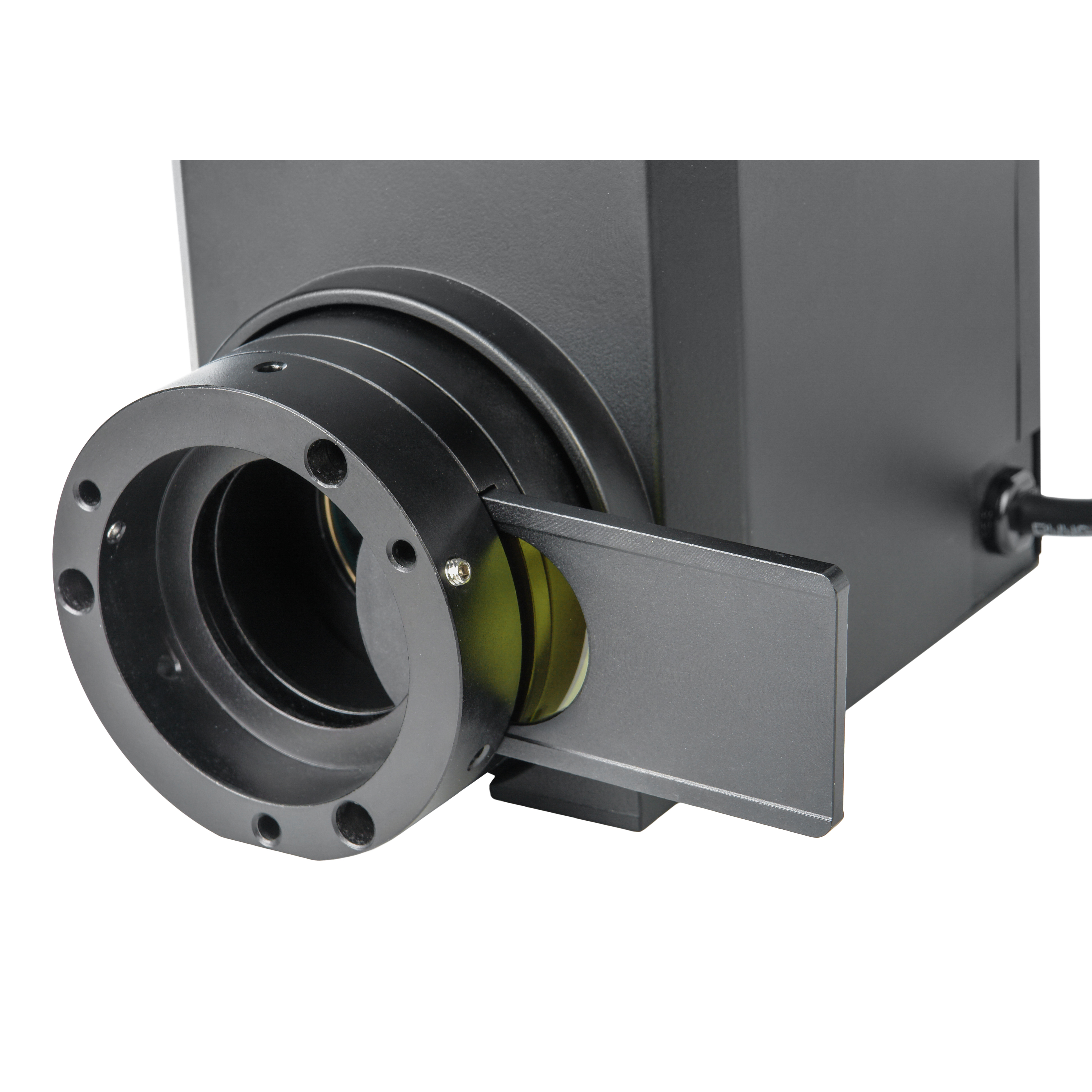

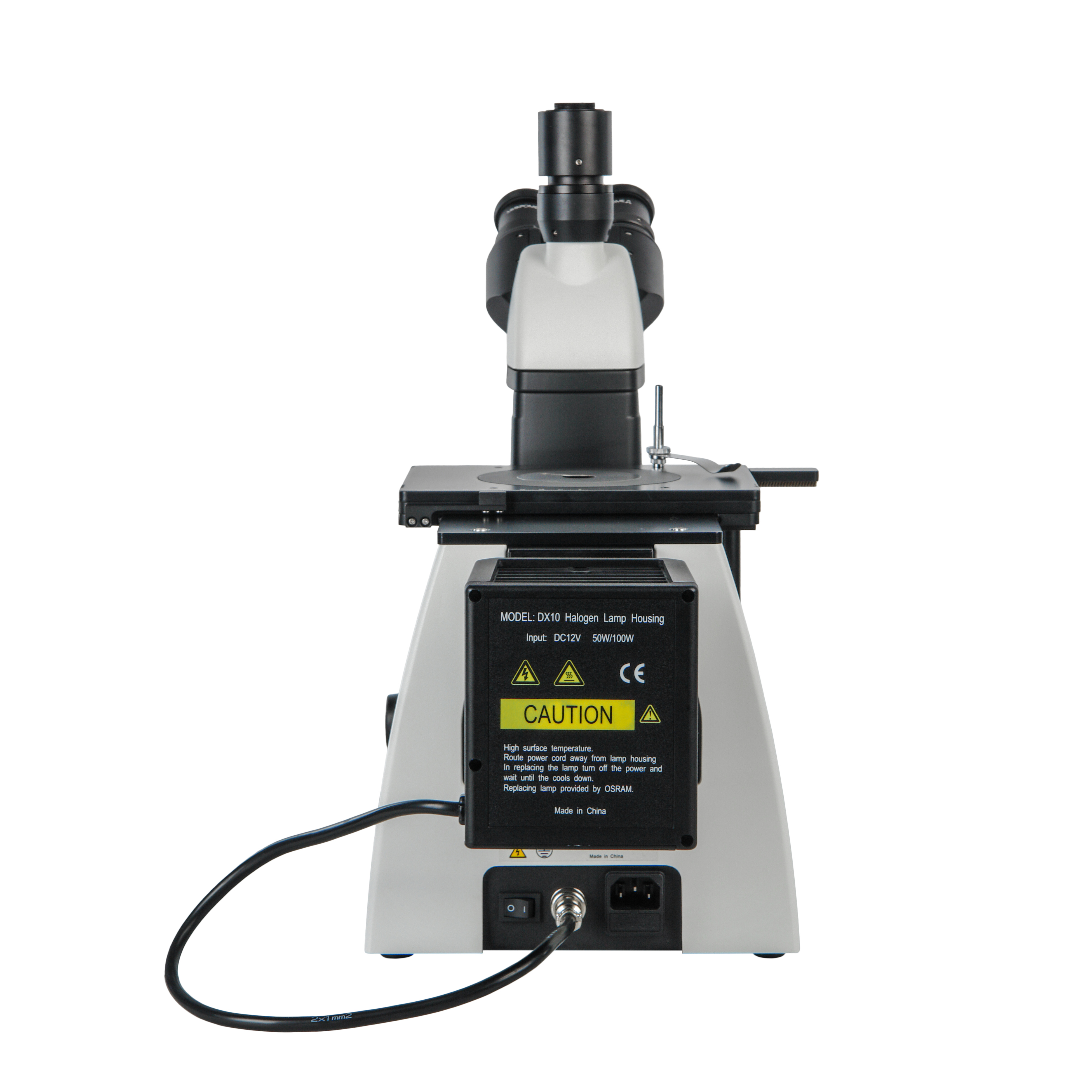

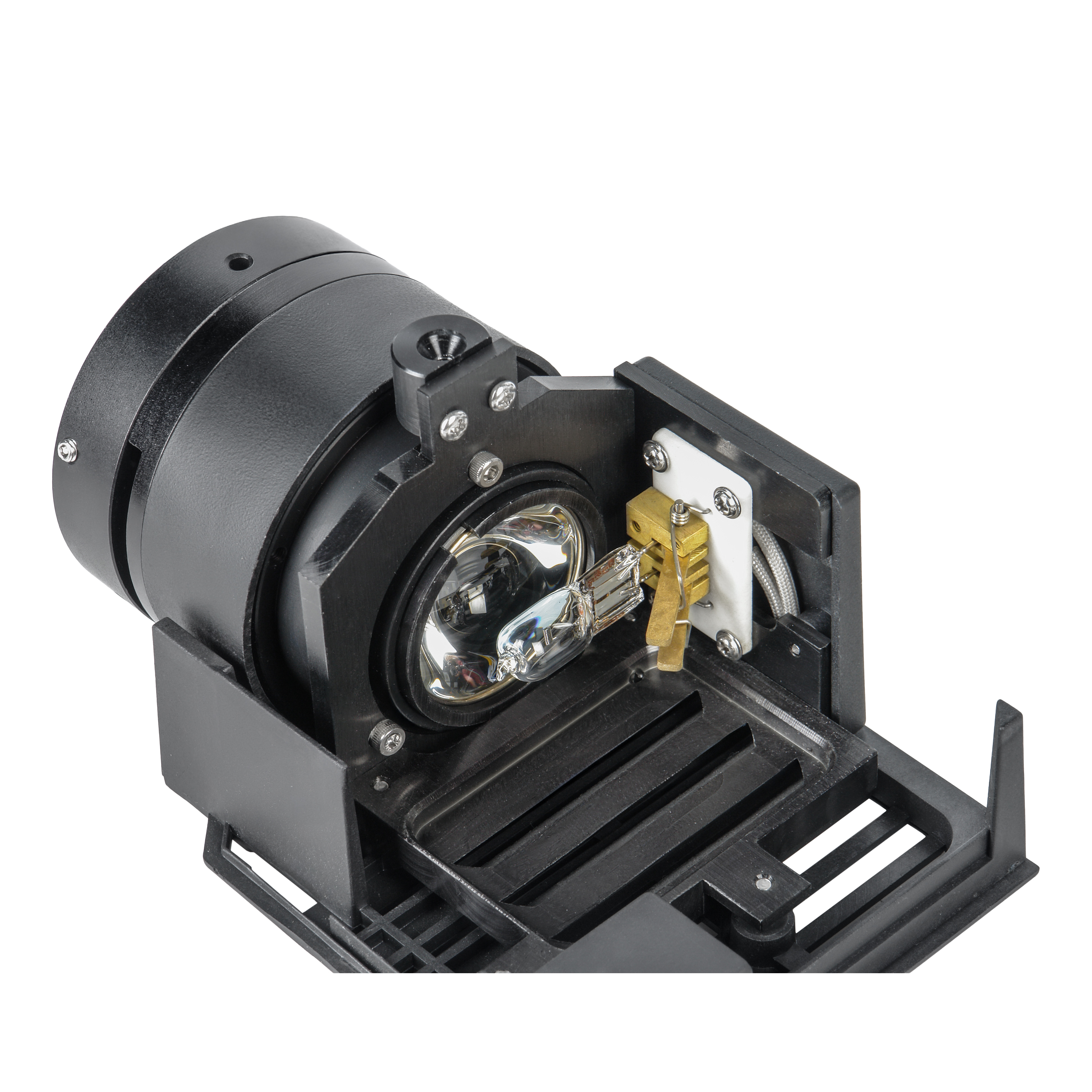

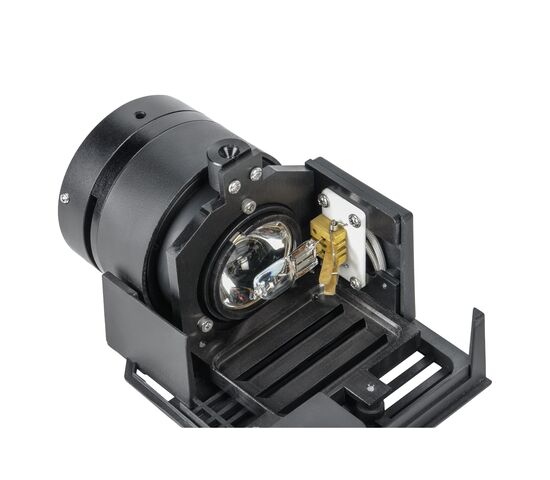

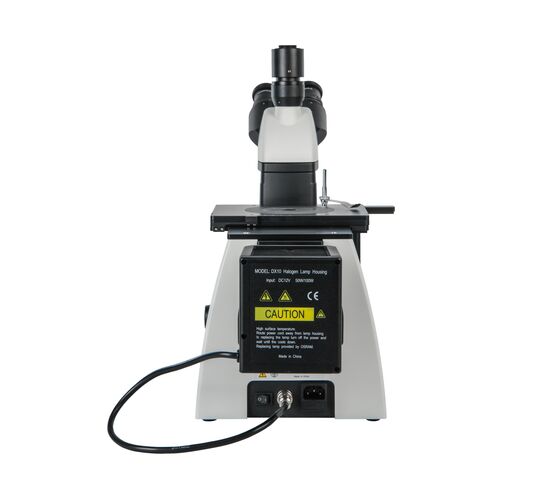

Осветитель микроскопа имеет схему Кёлера и состоит из вынесенного фонаря с 50-ваттной галогенной лампой и коллектором, конденсора, центрируемой полевой и апертурной диафрагмы. Питание осветителя осуществляется от встроенного в основание блока питания 12В.

Поляризованный свет

Благодаря возможности проводить исследования в поляризованном свете, на микроскопе можно изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности в поляризованном свете часто исследуются остаточные напряжения материалов.

В базовый комплект микроскопа входят вращающийся поляризатор и анализатор, что позволяет проводить исследования методом простой поляризации. Поляризатор и анализатор представляют собой слайдеры, устанавливаемы в предназначенные для них слоты. Поляризатор имеет поворотную на 360⁰ оправу, плоскость поляризации анализатора постоянна. При работе с обычным светом поляризатор и анализатор из хода лучей выводятся.

Оптика и цифра

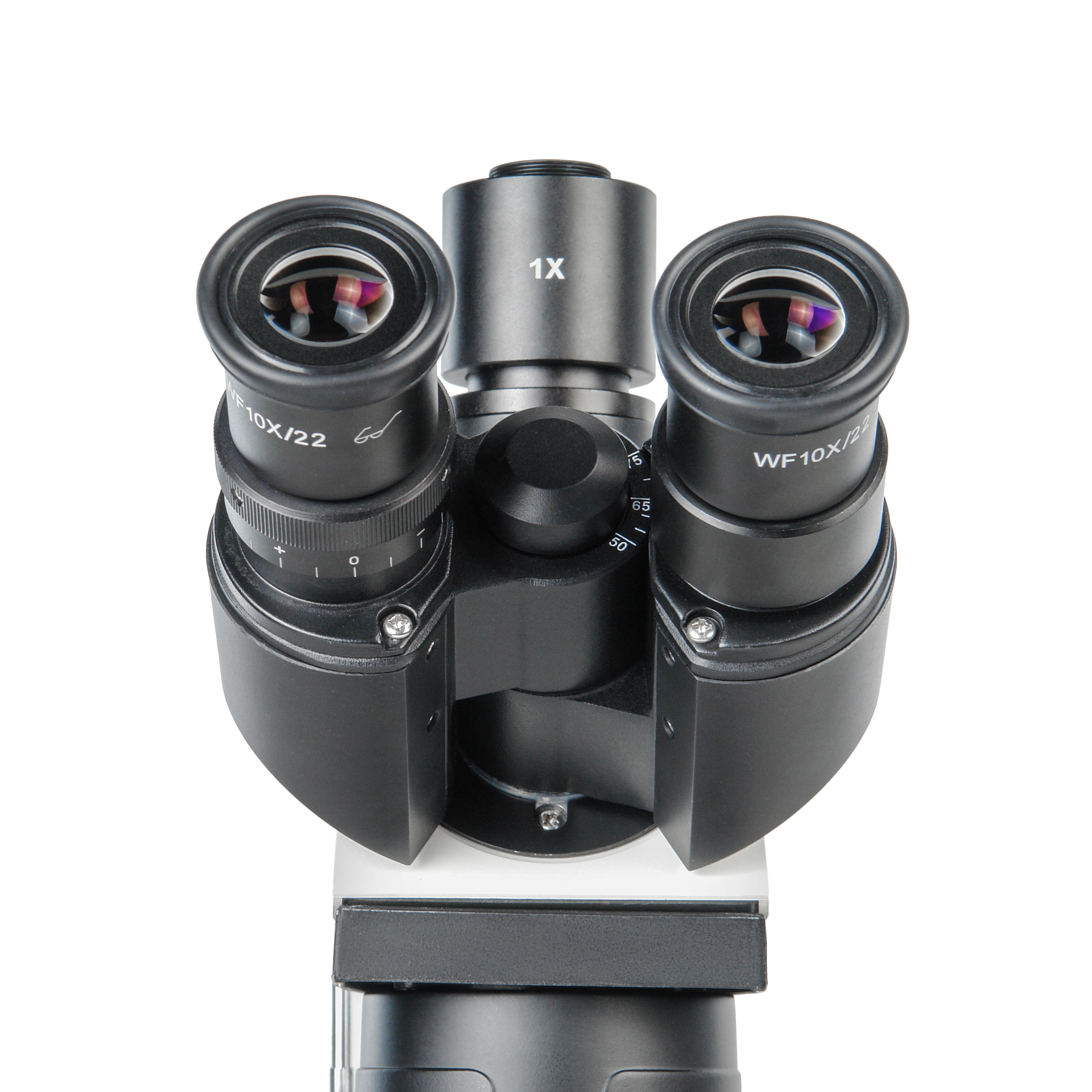

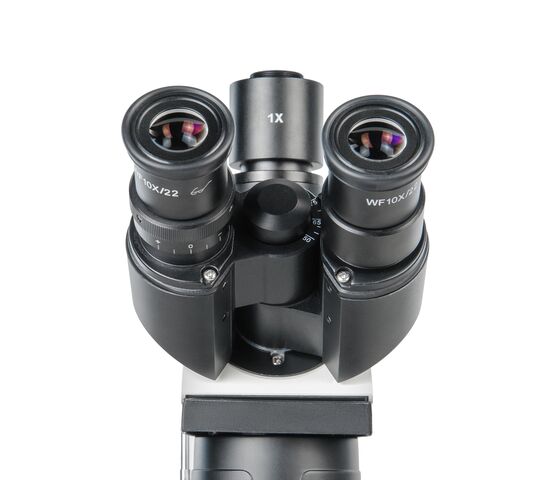

Тринокулярная визуальная насадка микроскопа позволяет устанавливать камеру для просмотра изображений на внешнем мониторе, вывода данных на ПК, их сохранения, систематизации и дальнейшей обработки результатов исследований.

Камера устанавливается на адаптер с резьбой стандарта С-mount. В комплект поставки микроскопа входит адаптер с увеличением 1х. Дополнительно могут быть приобретены адаптеры 0.25х, 0.65х, 0.5х и адаптеры для камер DSLR Nikon и Canon. Между каналом визуализации и окулярами световой поток разделяется в соотношении 50:50 и не требует переключения. Благодаря этому возможно одновременное наблюдение в окуляры и вывод цифровых данных с камеры.

Окулярная камера в комплект поставки микроскопа не входит и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших дилеров.

Фокусировка

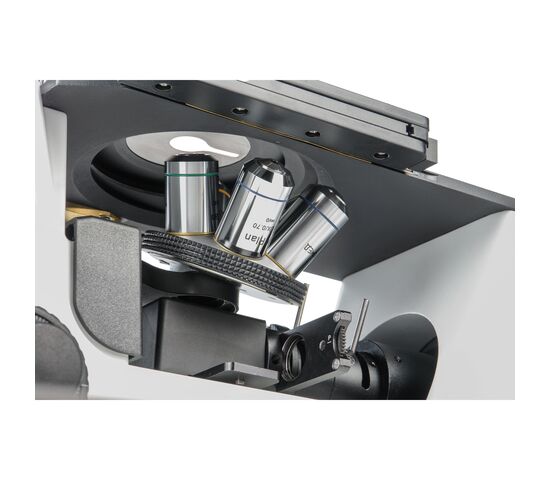

Инвертированная конструкция микроскопа Микромед МЕТ 5 Н предназначена для исследования габаритных объектов, поэтому предметный столик неподвижен, и фокусировка осуществляется перемещением по вертикали револьверного устройства с объективами.

Фокусировка производится с помощью механизма зубчато-реечной конструкции. Люфты механизма компенсированы демпфированием движущихся деталей. Общий диапазон хода механизма составляет 15 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Шкала тонкой фокусировки имеет цену деления 0,001 мм и расположена на правой рукоятке.

Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом. Это позволяет настраивать комфортное усилие движения револьвера без его самопроизвольного опускания под собственной тяжестью.

Предметный столик

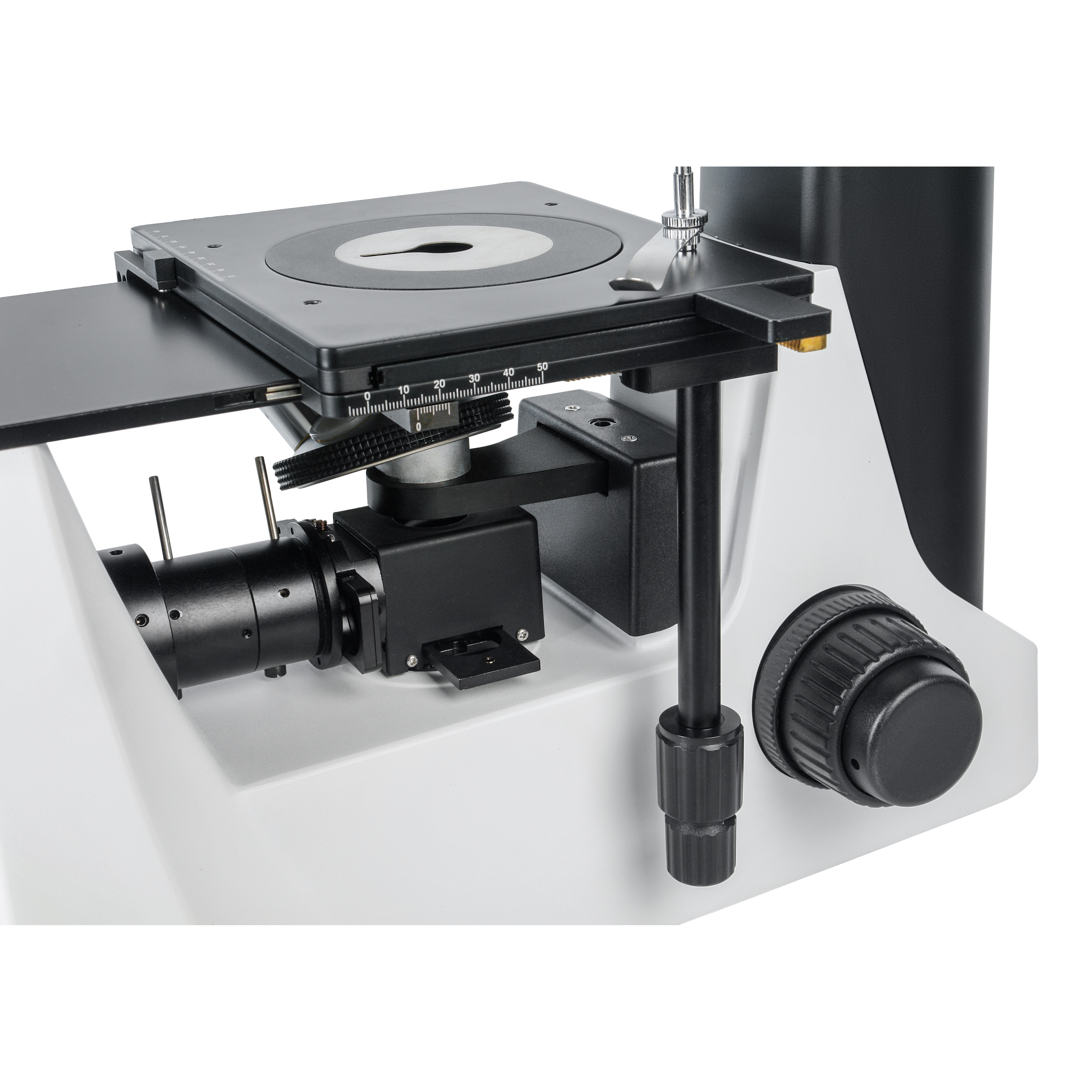

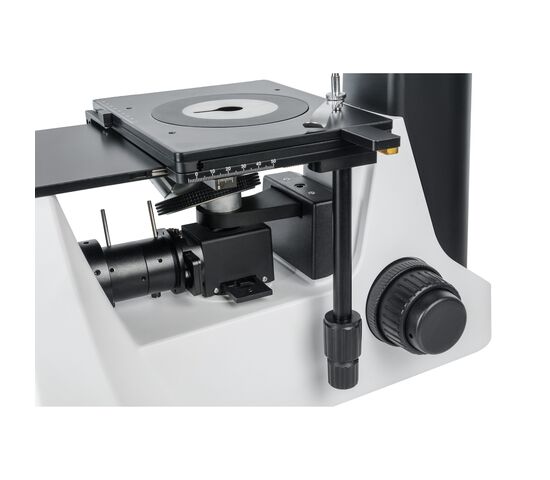

Механический предметный столик расположен над объективами и предназначен для размещения крупных образцов. Столик имеет размеры 190 х 150 мм, и обеспечивает перемещение объекта в диапазоне X-Y до 80-50 мм. Перемещение по осям X-Y осуществляется демпфированными зубчато-реечными механизмами и управляется рукоятками с коаксиальным приводом. Для исследования разнообразных объектов столик имеет центральное отверстие Ø110 мм для предметных вставок. На рабочую поверхность столика нанесено стойкое к повреждениям антибликовое керамическое покрытие.

Конструкция

Микроскоп имеет полностью металлическую конструкцию, базирующуюся на литом штативе без остаточных напряжений. Все детали механизмов изготовлены на высокоточном оборудовании из конструкционных сплавов высокого качества. Конструкция микроскопа гарантирует надежность конструкции, стабильность работы и точность настроек. Основание и штатив микроскопа имеют износостойкое антистатическое покрытие.

Особенности:

• Оптическая схема «бесконечность» и металлографические объективы планахроматы.
• Система прямого освещения предмета отраженным светом через объектив.
• Осветитель с мощной галогенной лампой.
• Револьвер на 5 объективов.
• Прецизионная точность фокусировки и перемещения.
• Исследования в поляризованном свете в стандартной комплектации.
• Канал визуализации с адаптером С-mount для камеры.
• Мощный металлический конструктив.
