Описание

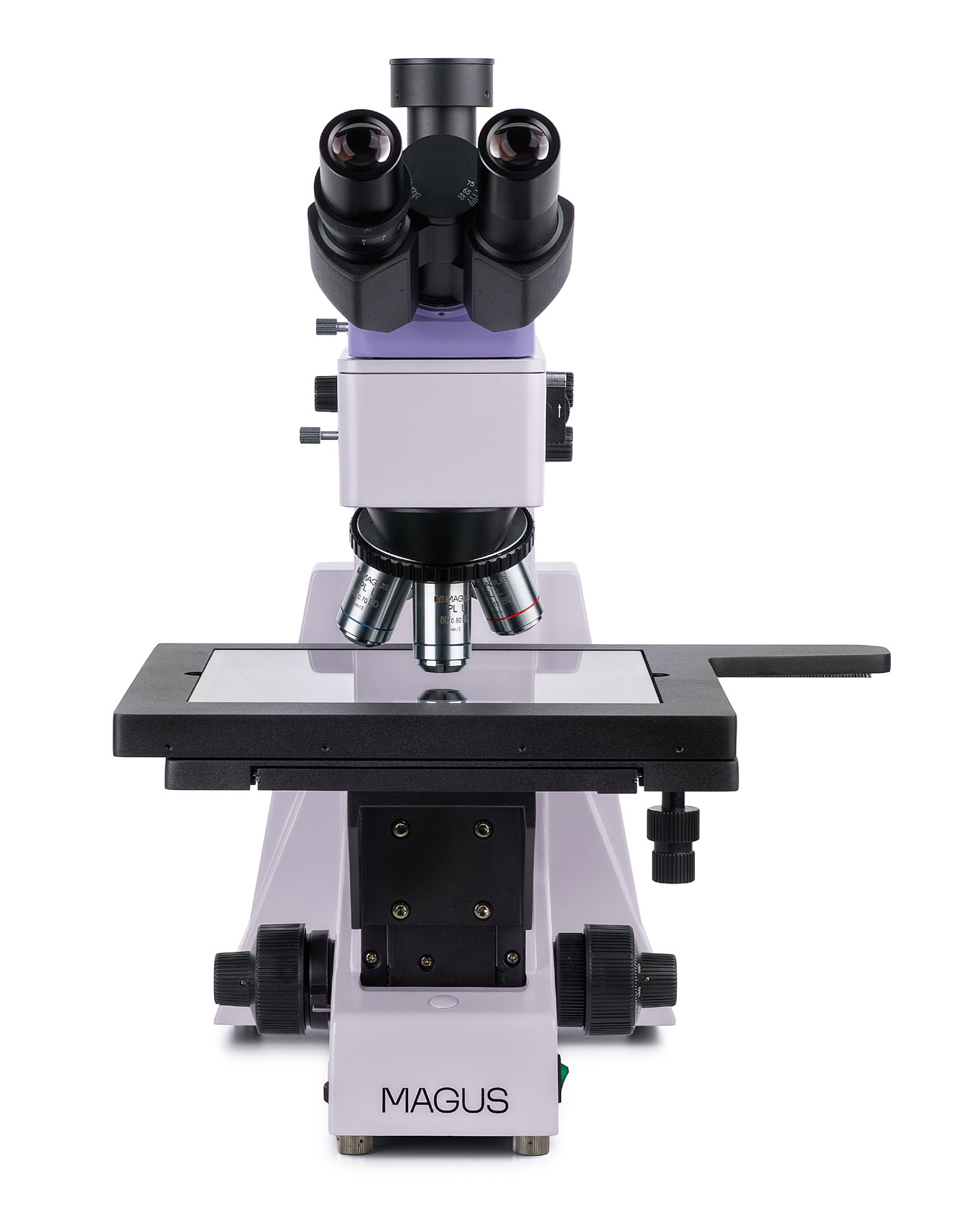

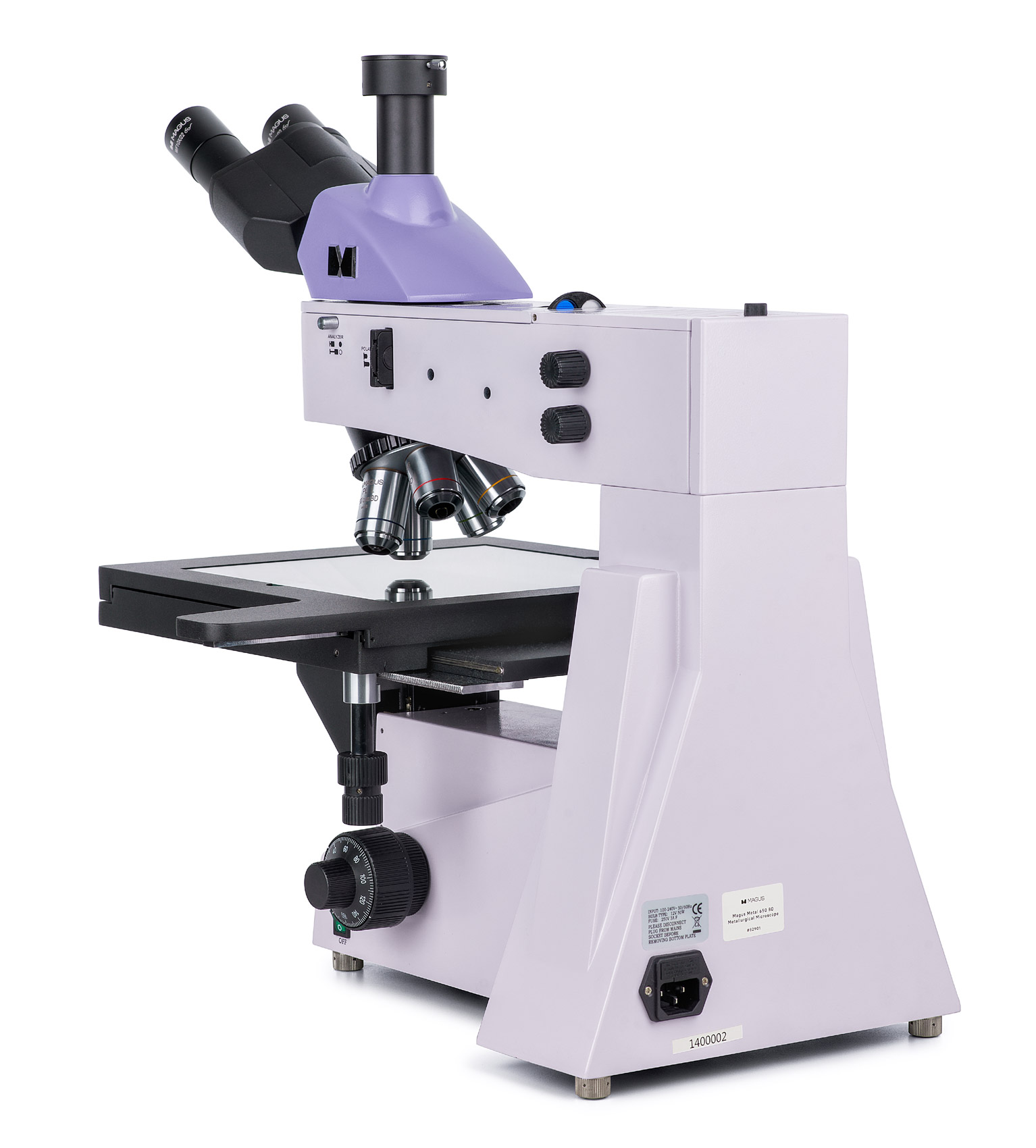

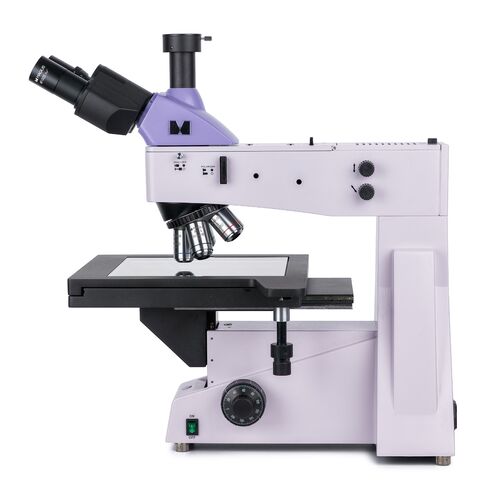

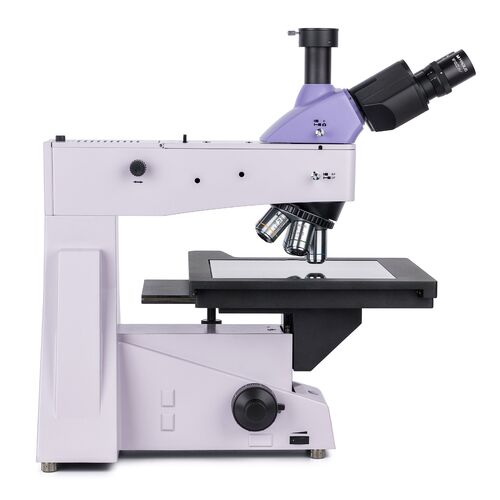

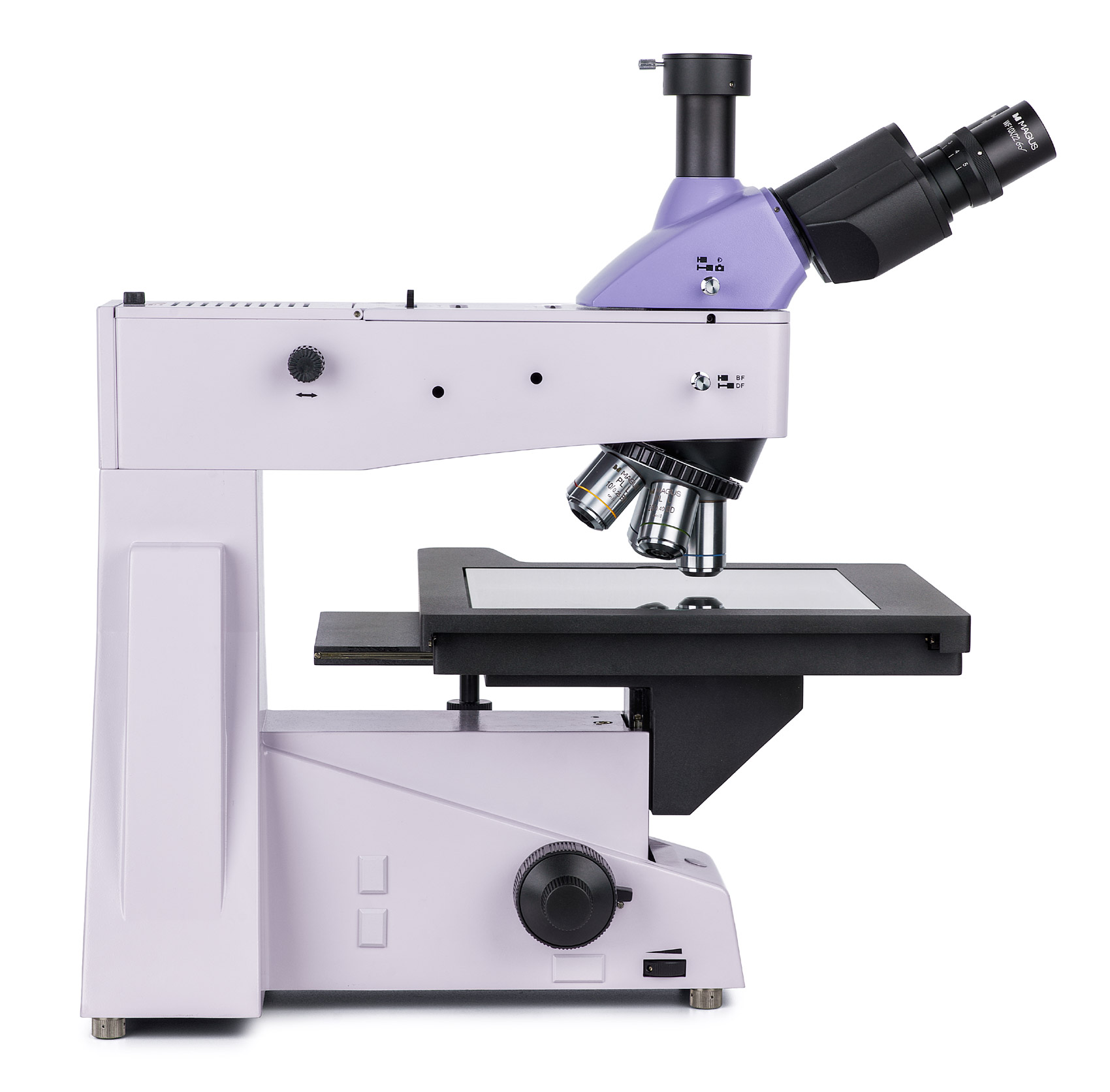

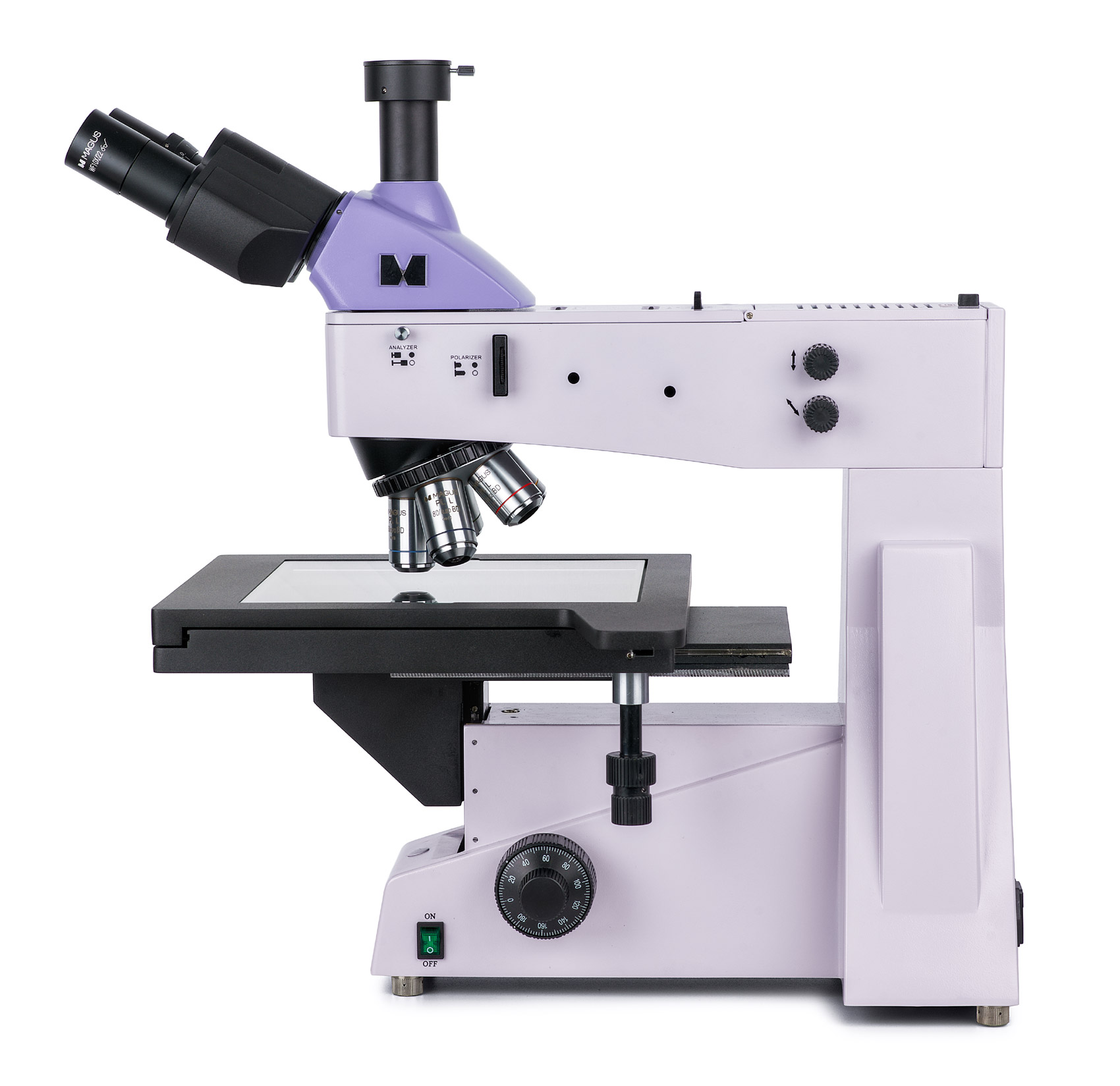

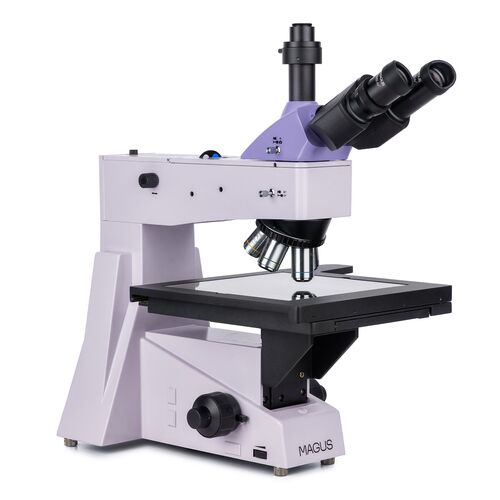

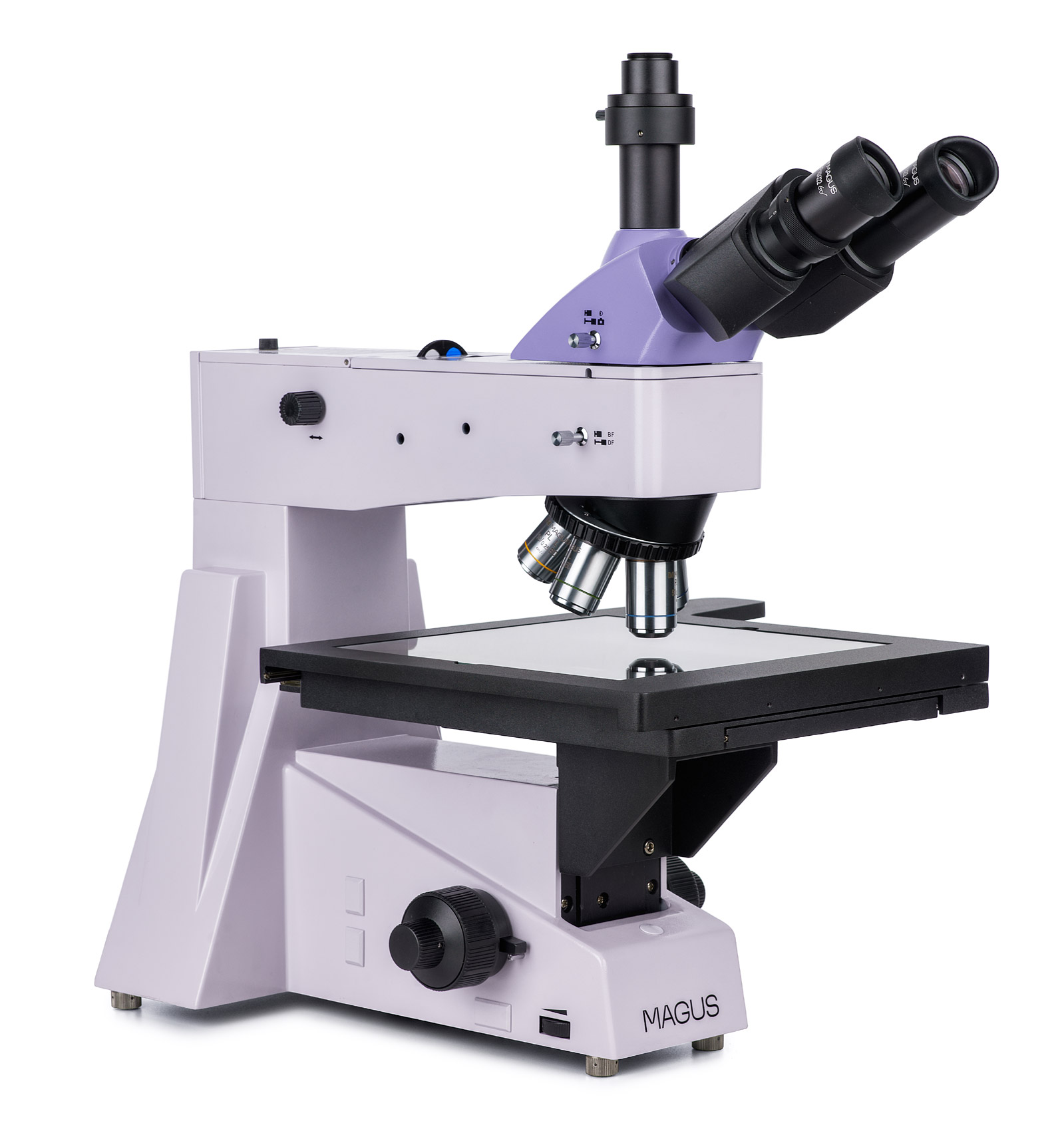

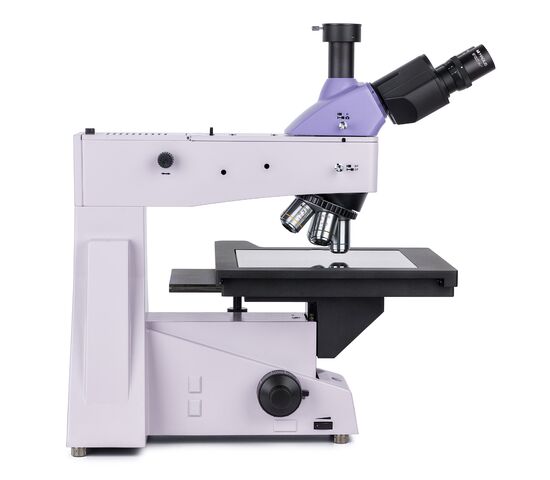

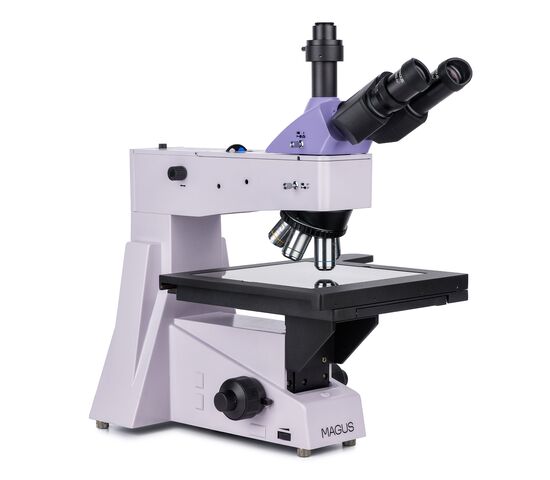

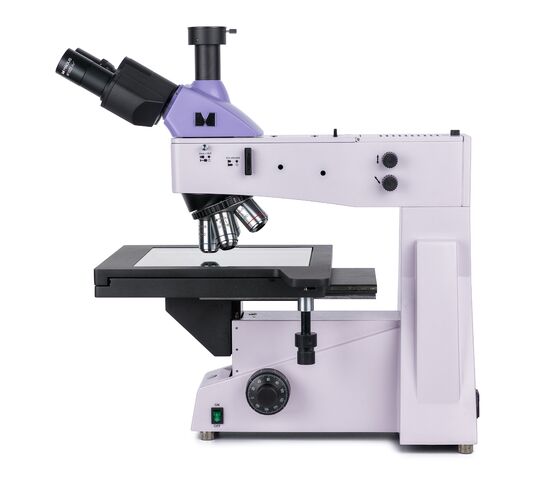

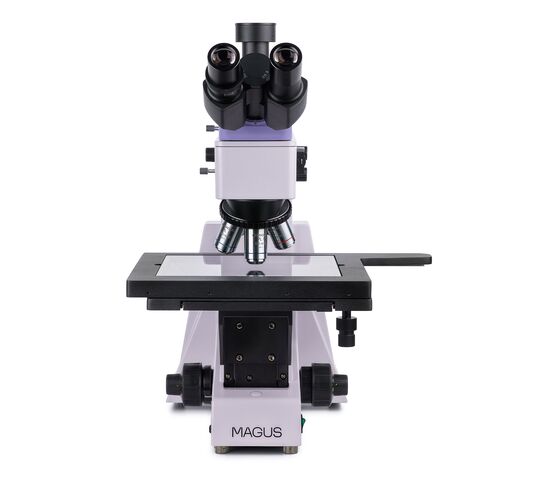

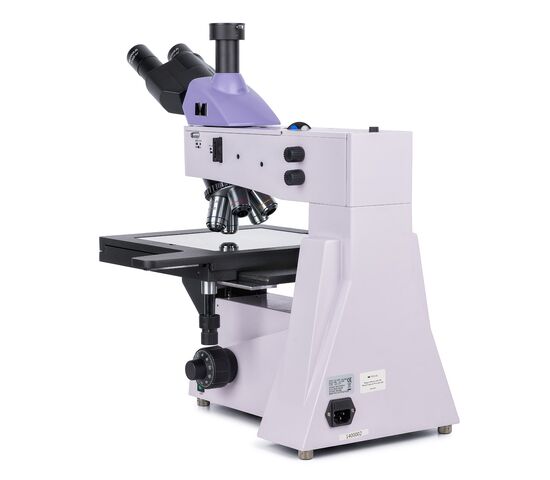

Металлографический микроскоп MAGUS Metal 650 BD используется для осмотра поверхностей фотошаблонов, интегральных схем, печатных плат, изделий прецизионного формования и других протяженных и глубоких объектов. Он оснащен большим предметным столиком, на котором легко размещаются подобные объекты, и тонкой технологией с шагом 0,7 мкм для высокоточных исследований в большом увеличении. Методы исследования: светлое поле, темное поле, поляризованный свет. Микроскоп подходит для лабораторий контроля качества, научно-исследовательских центров, кафедр вузов.
Optica

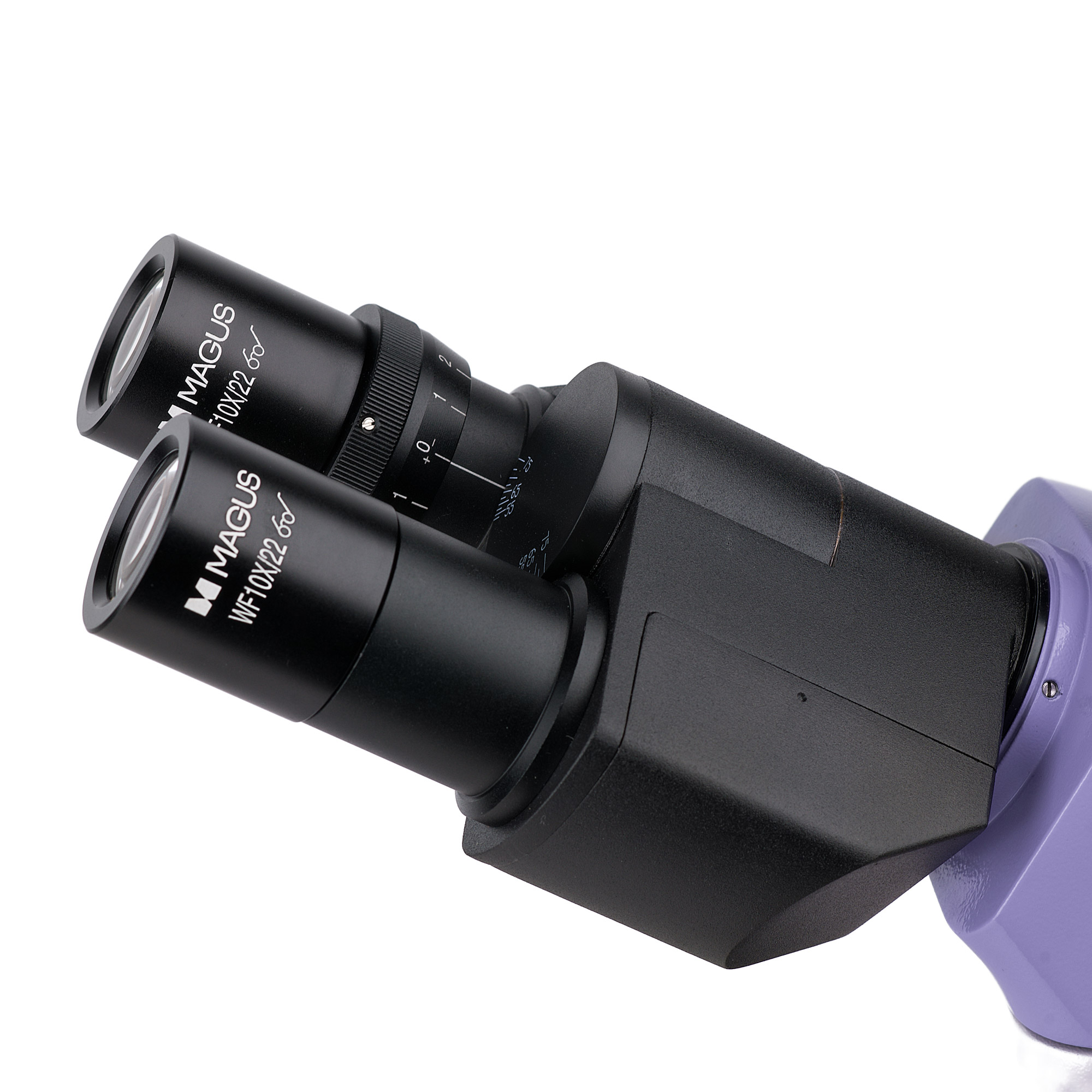

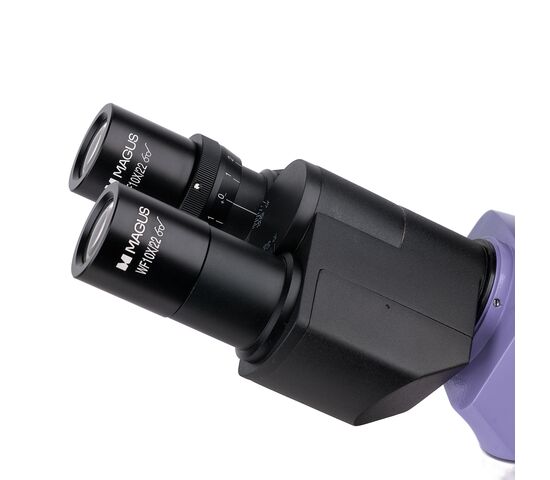

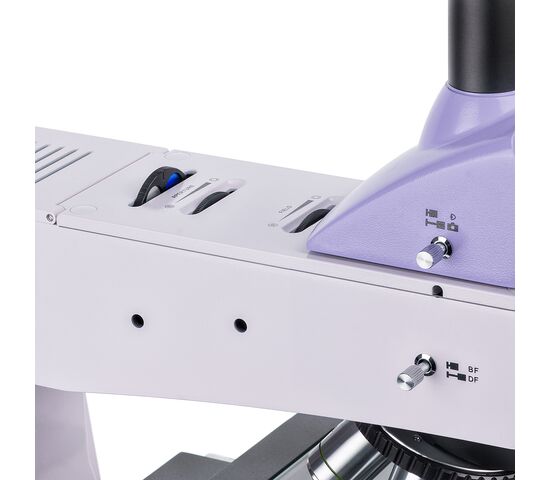

Тринокулярная визуальная насадка имеет вертикальный канал визуализации, в котором можно хранить цифровую камеру. При помощи переключателя светового потока на камере направляется 100% света для получения ярких фотографий и видеороликов и максимально информативной картинки на внешнем экране. Камера не входит в базовую комплектацию. На левом окулярном тубусе находится кольцо диоптрийной подвижки для адаптации изображения под зрение наблюдателя.

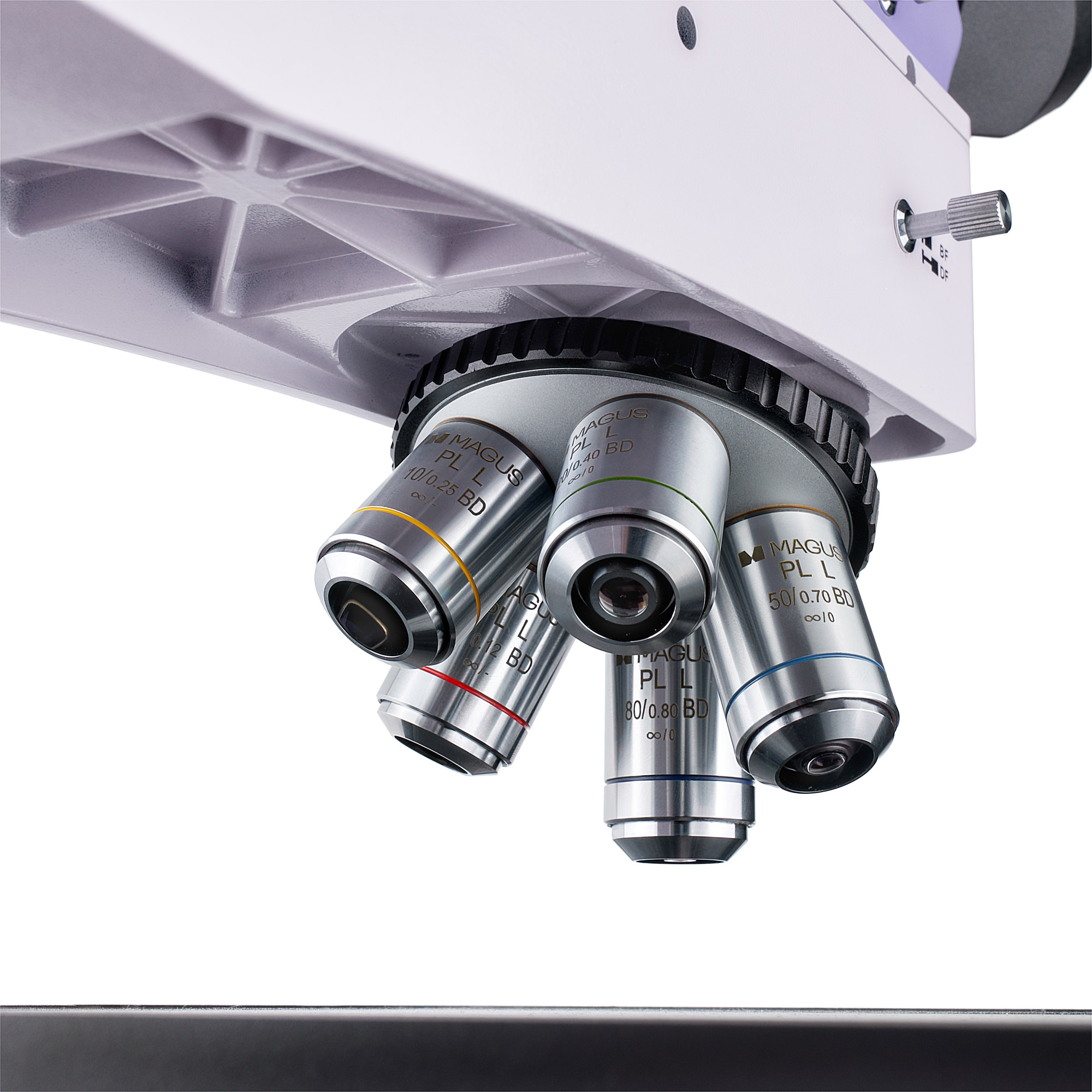

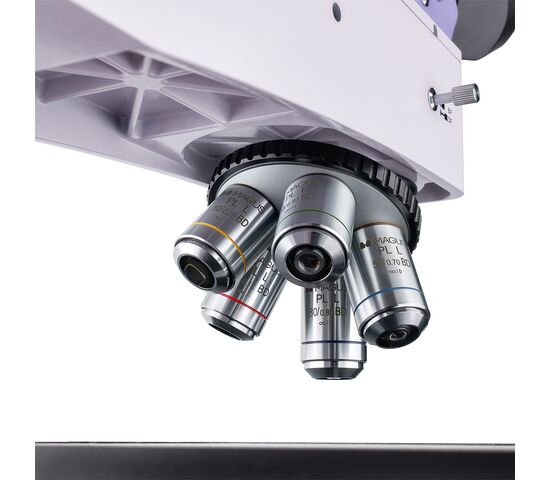

Планахроматические объективы с маркировкой BD созданы специально для работы в светлом и темном поле. Они увеличили рабочее расстояние. В комплекте их пять, по одному в каждом гнезде револьвера. При необходимости любой установленный объектив можно быстро заменить на опциональный. Оптика скорректирована на бесконечность, увеличение «из коробки» – от 50 до 800 крат. Так как револьверное устройство установлено в положении «от наблюдателя», пользователь всегда видит введенный в ход объективный объектив.
Освещение

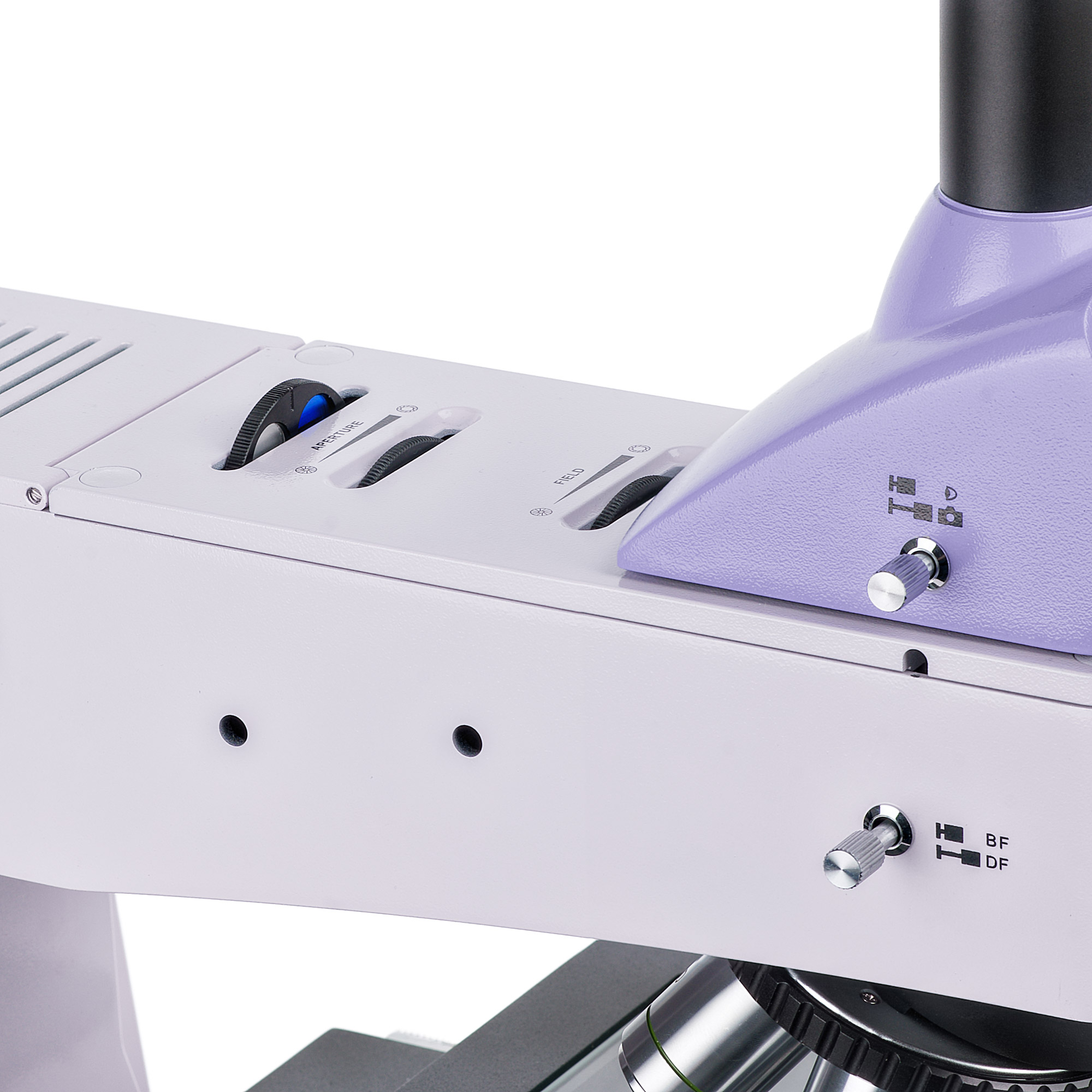

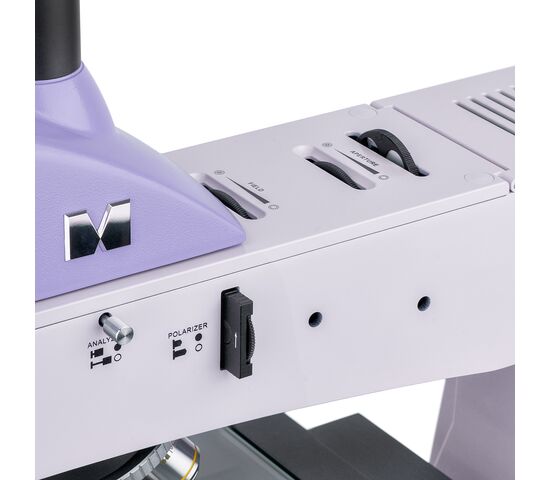

Осветительная система отражения света разработана таким образом, чтобы все наблюдения были максимально информативными, вне зависимости от используемого объектива и метода контрастности. Источником света служит галогенная лампа мощностью 50 Вт – она создает яркое, густое и приятное освещение для глаз. Для настройки освещения можно применить метод Кёлера, есть светофильтры для настройки цветопередачи и устройство простой поляризации (встроенный анализатор и съемный поляризатор). Источник света, апертурная и полевая диафрагмы центрируются. В систему освещения также входит устройство для работы по методу темных полей.
Механика

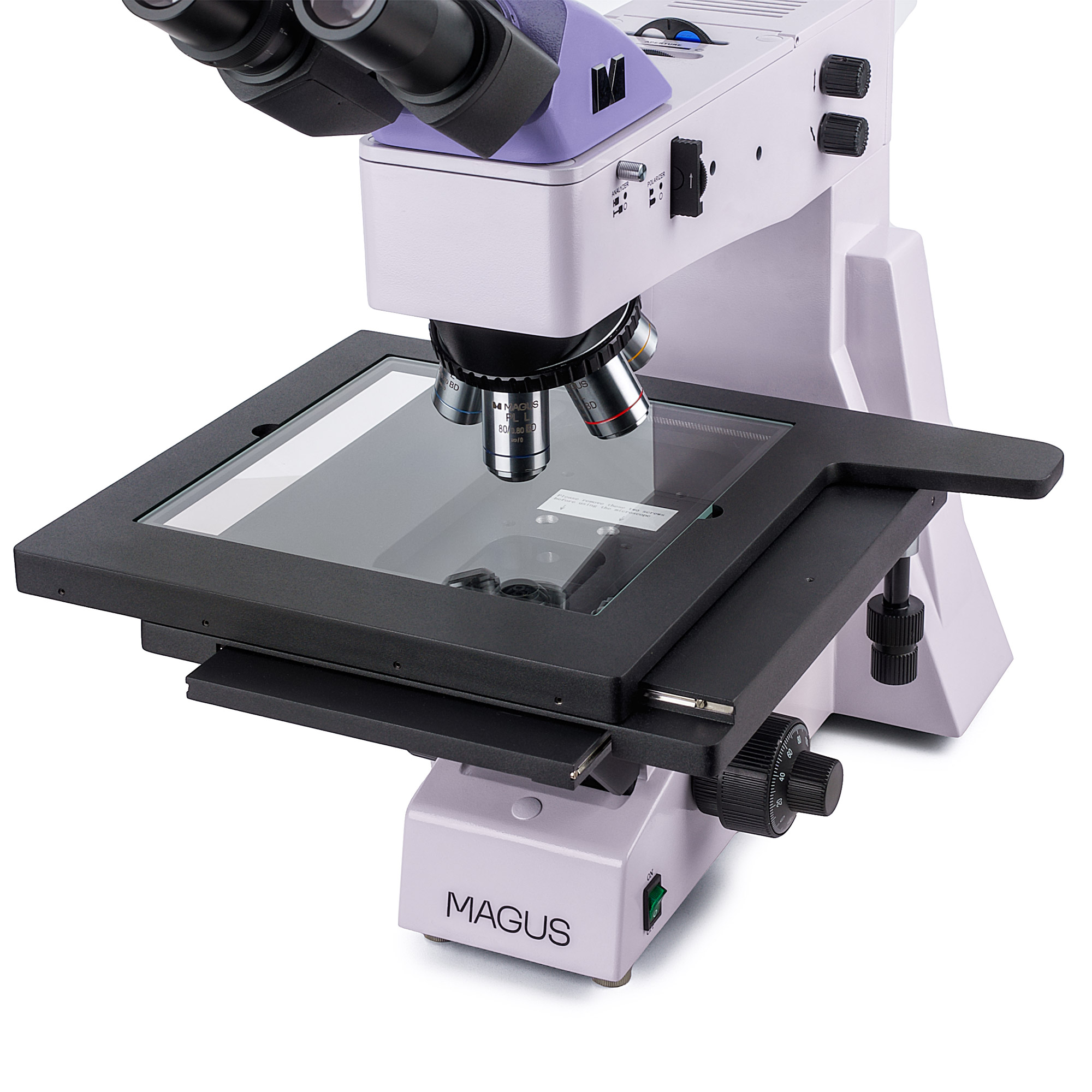

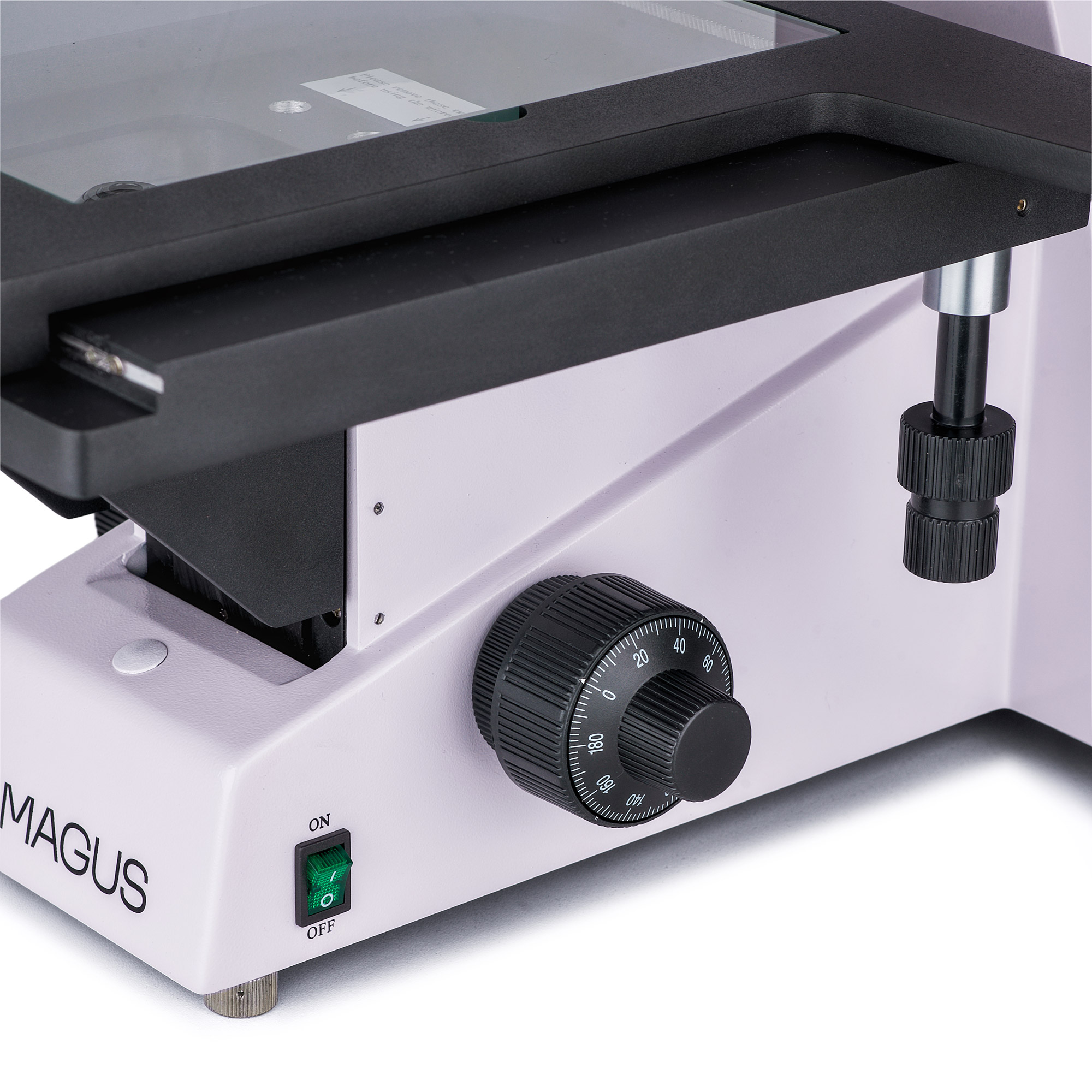

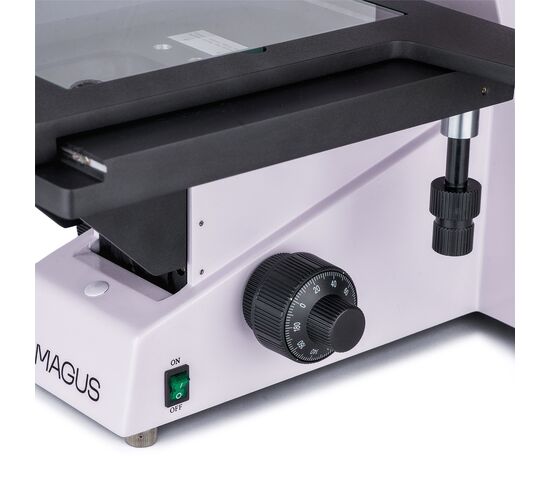

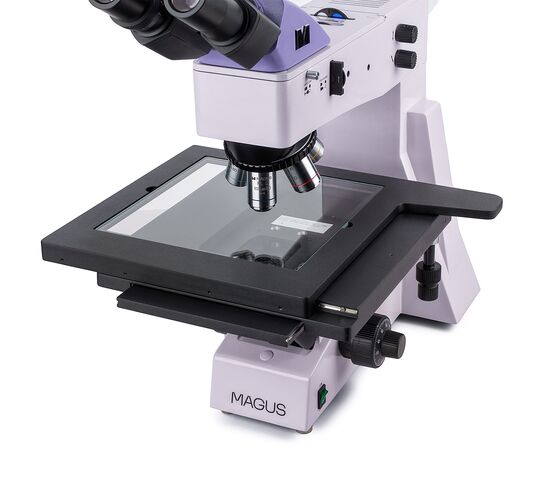

Отличный взгляд микроскопа – большой инспекционный столик размерами 280x270 мм, с ходом 204 мм по осям X и Y. Начинается резкое выполнение вращений рукояток грубо и с легкими расчетами. Их ход плавный и уверенный, за счет очень легкого шага работа при больших увеличениях становится очень точной. У грубых решений есть регулировка жесткости хода и блокиратор хода. Ручки приняты при основании микроскопа, поэтому посадка пользователя при работе получается расслабленной и удобной: руки можно положить на стол, а не держать на весу.
Аксессуары
Чтобы сделать снимок с микроскопа MAGUS Metal 650 BD max, используйте дополнительные аксессуары: окуляры, объективы с увеличенным расстоянием для работы в ярком и темном поле, калибровочные слайды, цифровые камеры.
Основные особенности:
- Прецизионная система исследования – тонкий фокус объекта с шагом 0,7 мкм; грубая обработка имеет блокиратор хода и регулировку жесткости
- Предметный столик большого размера для удобной работы с вытянутыми и широкими объектами, увеличенный диапазон перемещения столика по бокам
- Планахроматическая оптика, тринокулярная насадка с делителем светового потока 100/0 и 0/100, установка камеры в вертикальный канал визуализации

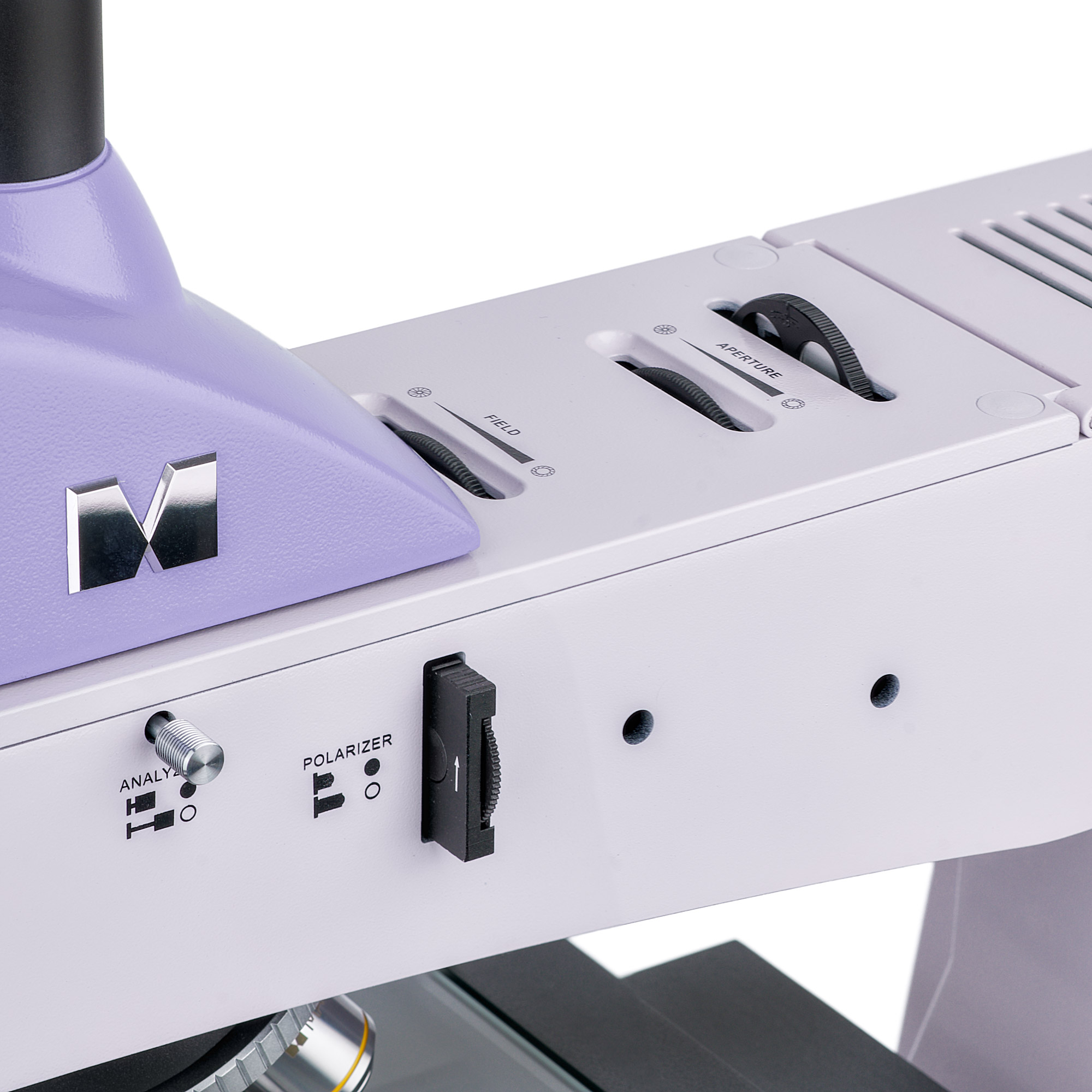

- Источник света, полевую и апертурную диафрагму можно центрировать, настройку освещения по Кёлеру, устройство простой поляризации, набор светофильтров, работу в темном поле
- Осветитель – галогенная лампа мощностью 50 Вт с питанием от сети 220 В и регулировкой яркости.
- Оснащение сторонними аксессуарами

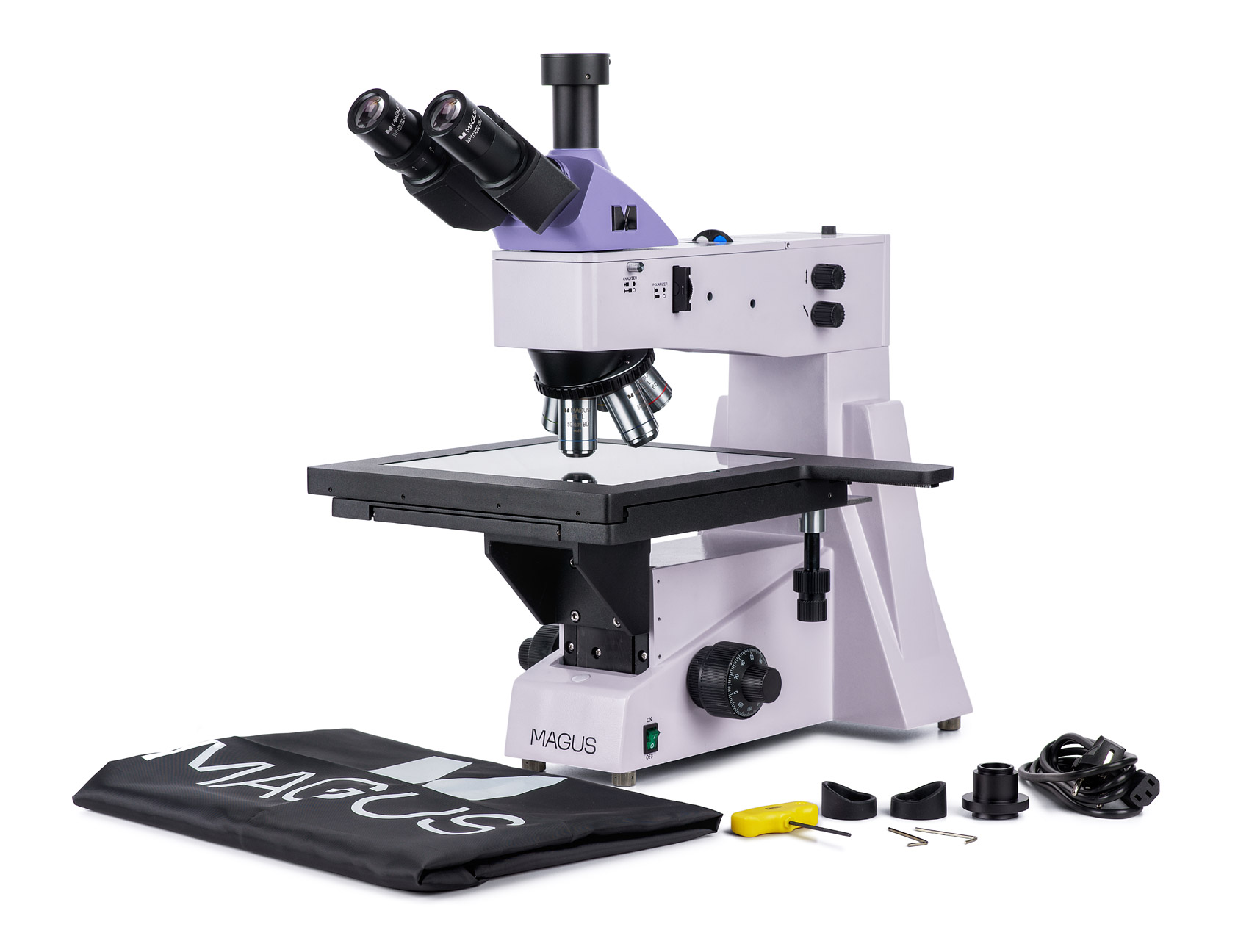

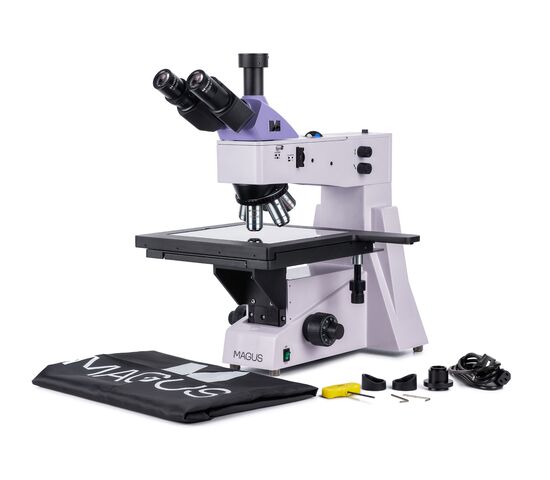

Комплектация
- Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Цифровая камера
- Калибровочный слайд
| Артикул | 82901 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 58x49x60 см |
| Вес в упаковке | 21 кг |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 50 — 800 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 280x270 |
| Диапазон перемещения предметного столика, мм | 204/204 |
| Характеристики предметного столика | двухкоординатный механический |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | 12 В / 50 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | 5...+35 |
| Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | верхняя |
| Метод исследования | светлое поле, темное поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
