Описание

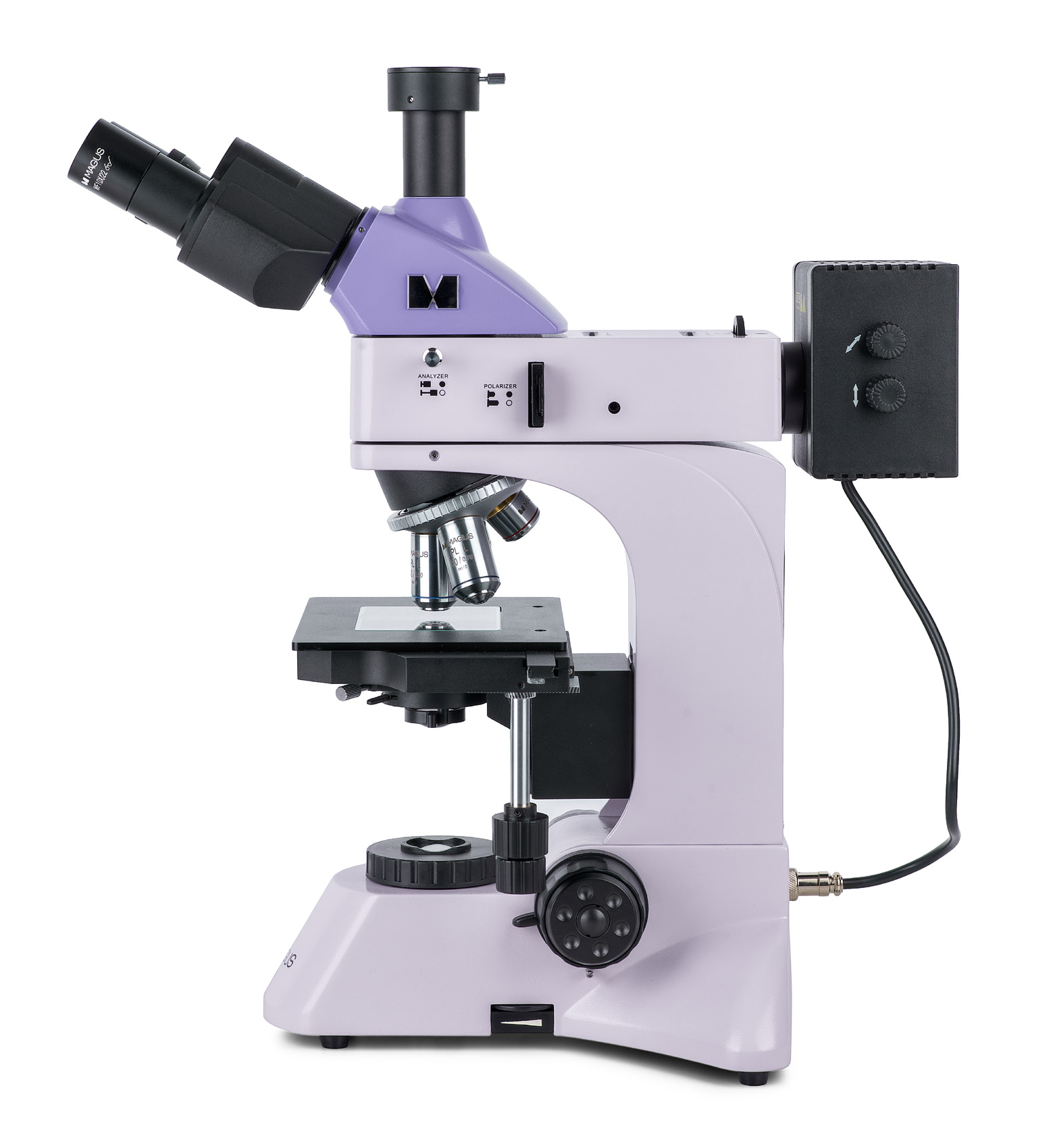

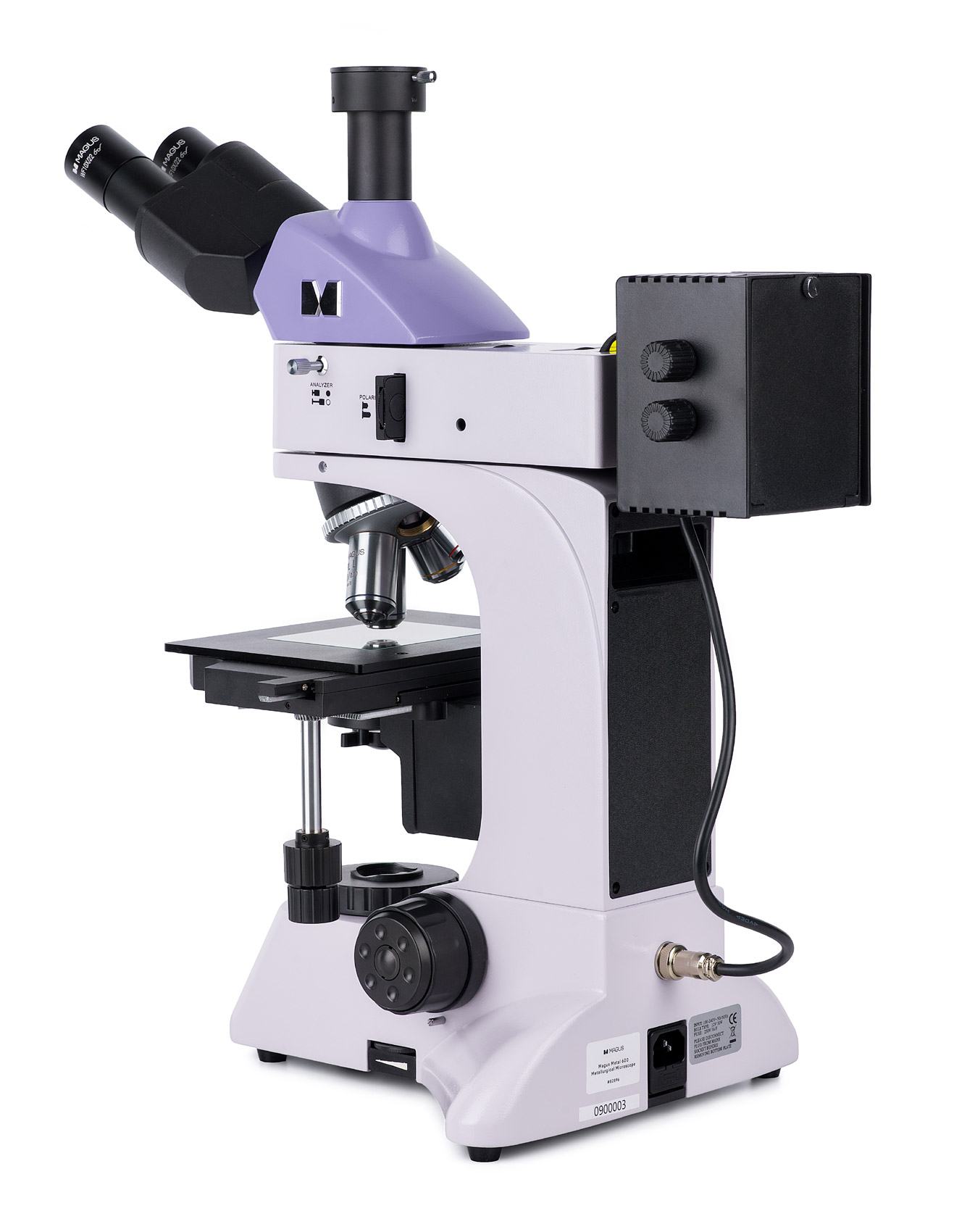

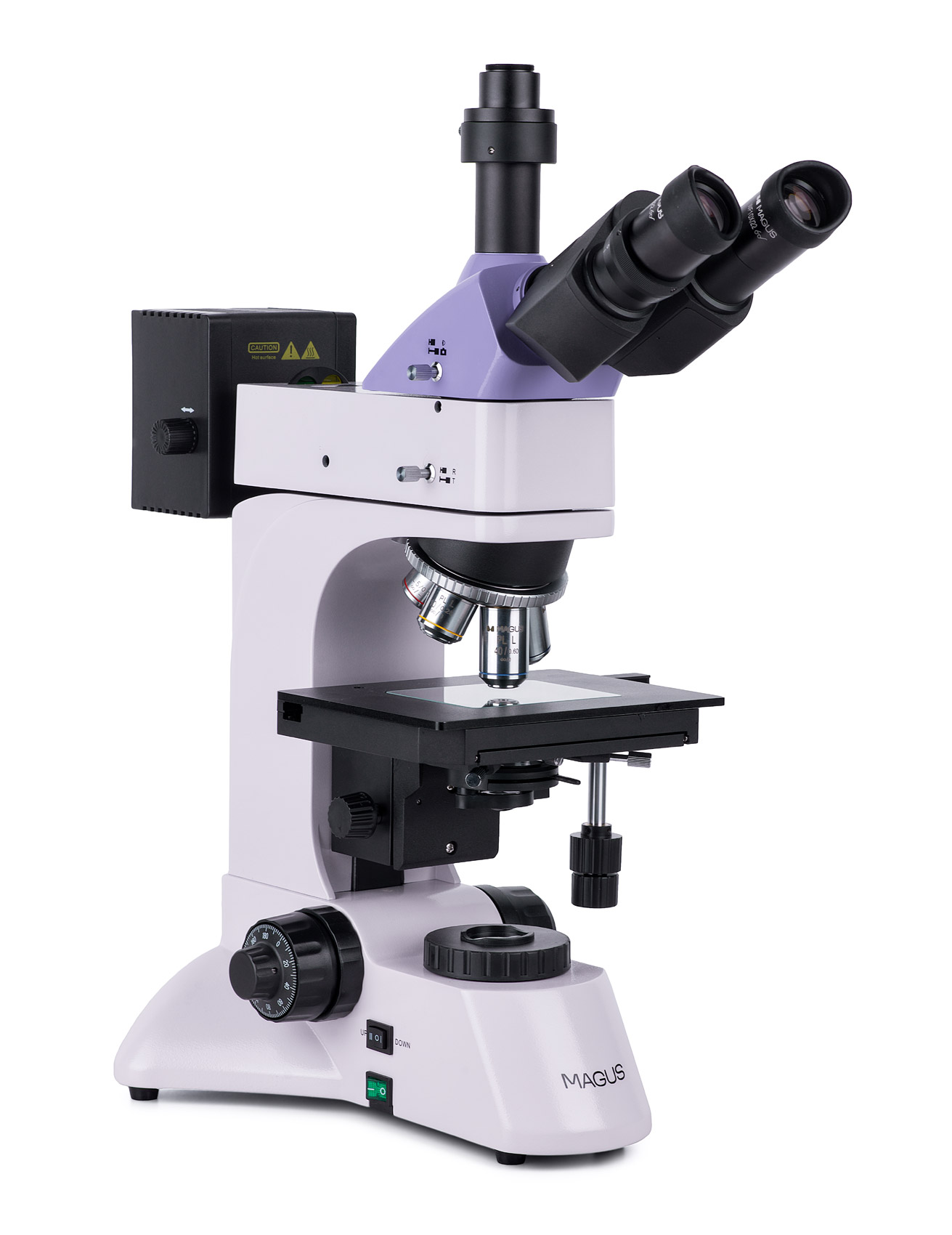

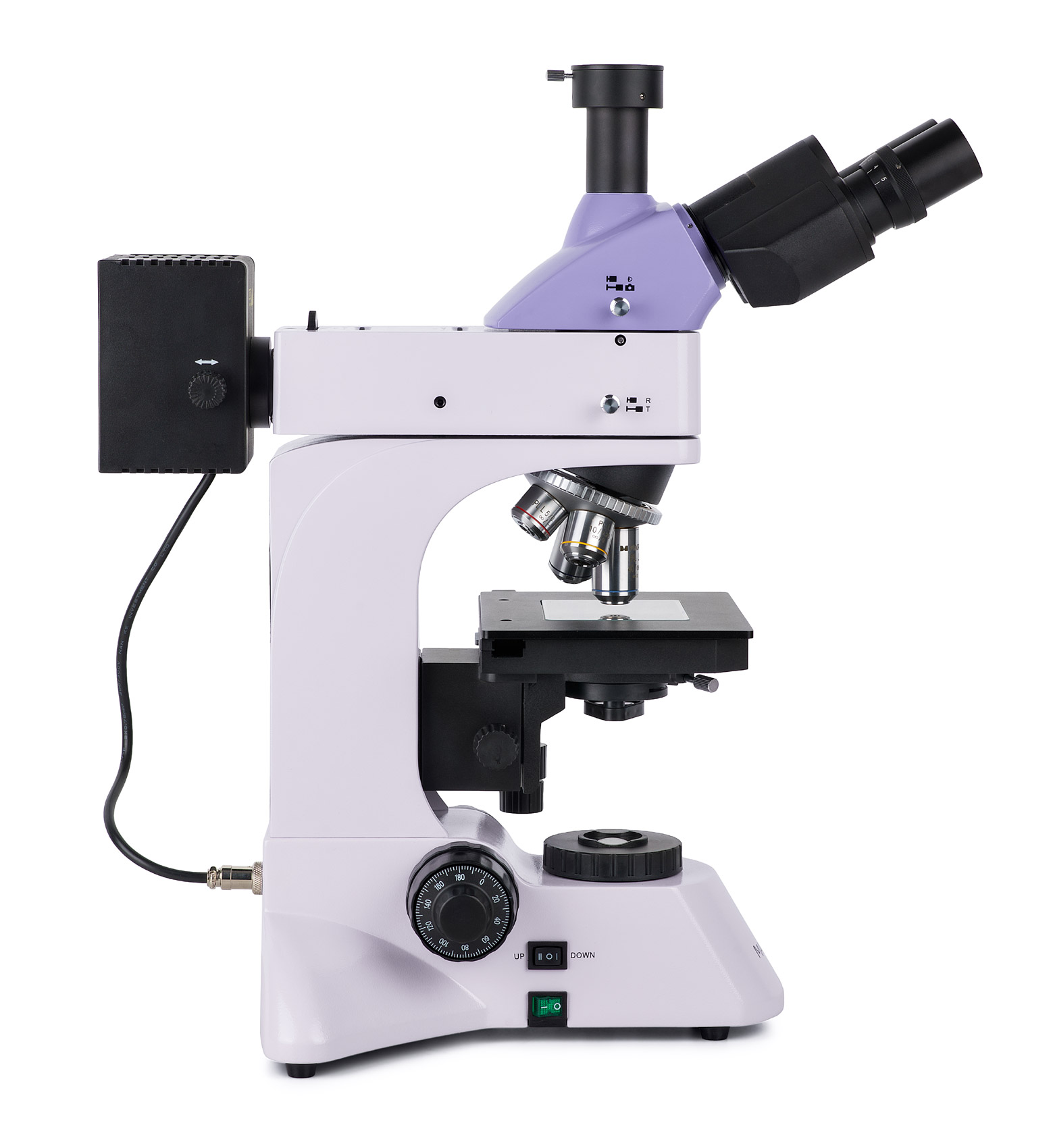

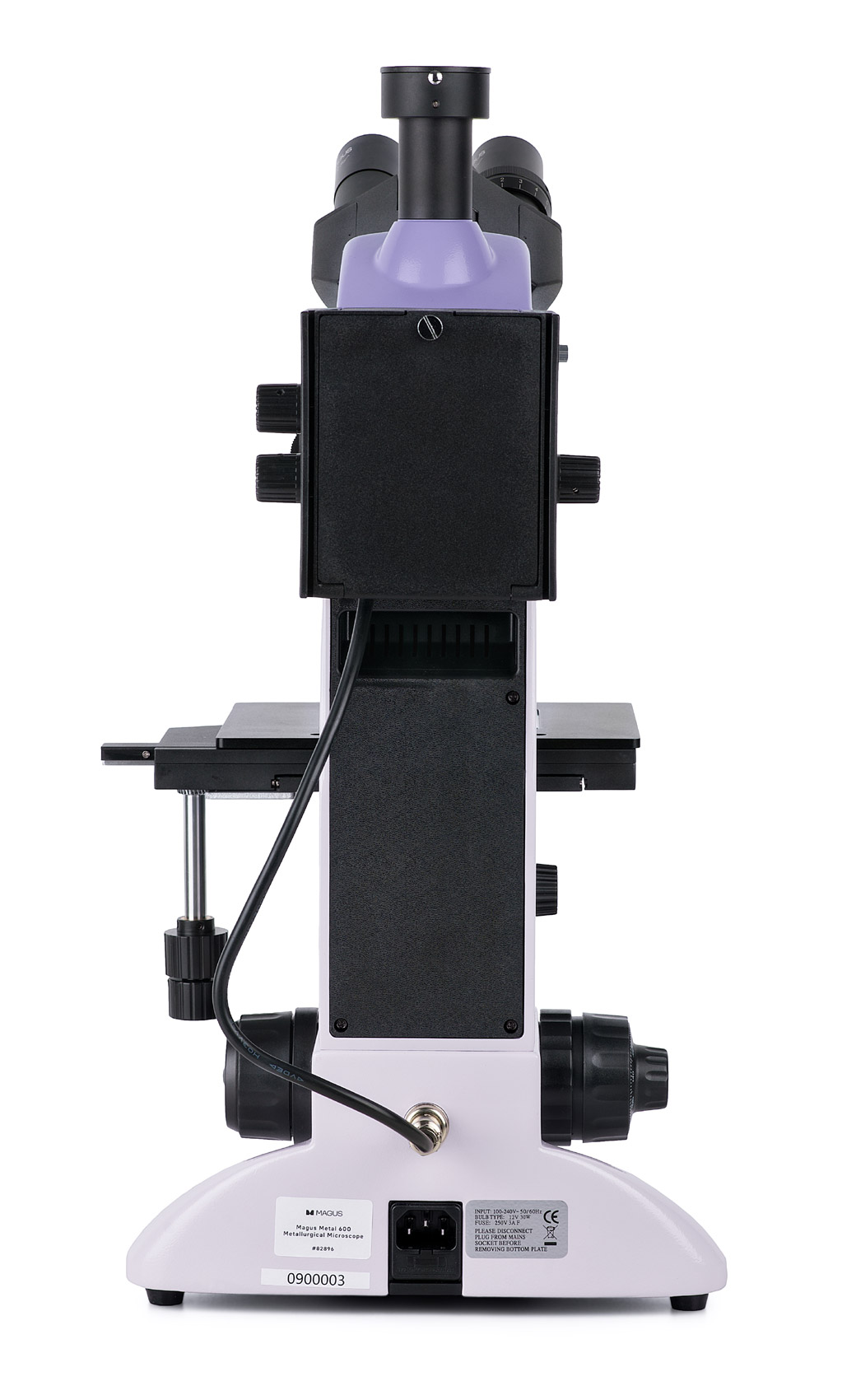

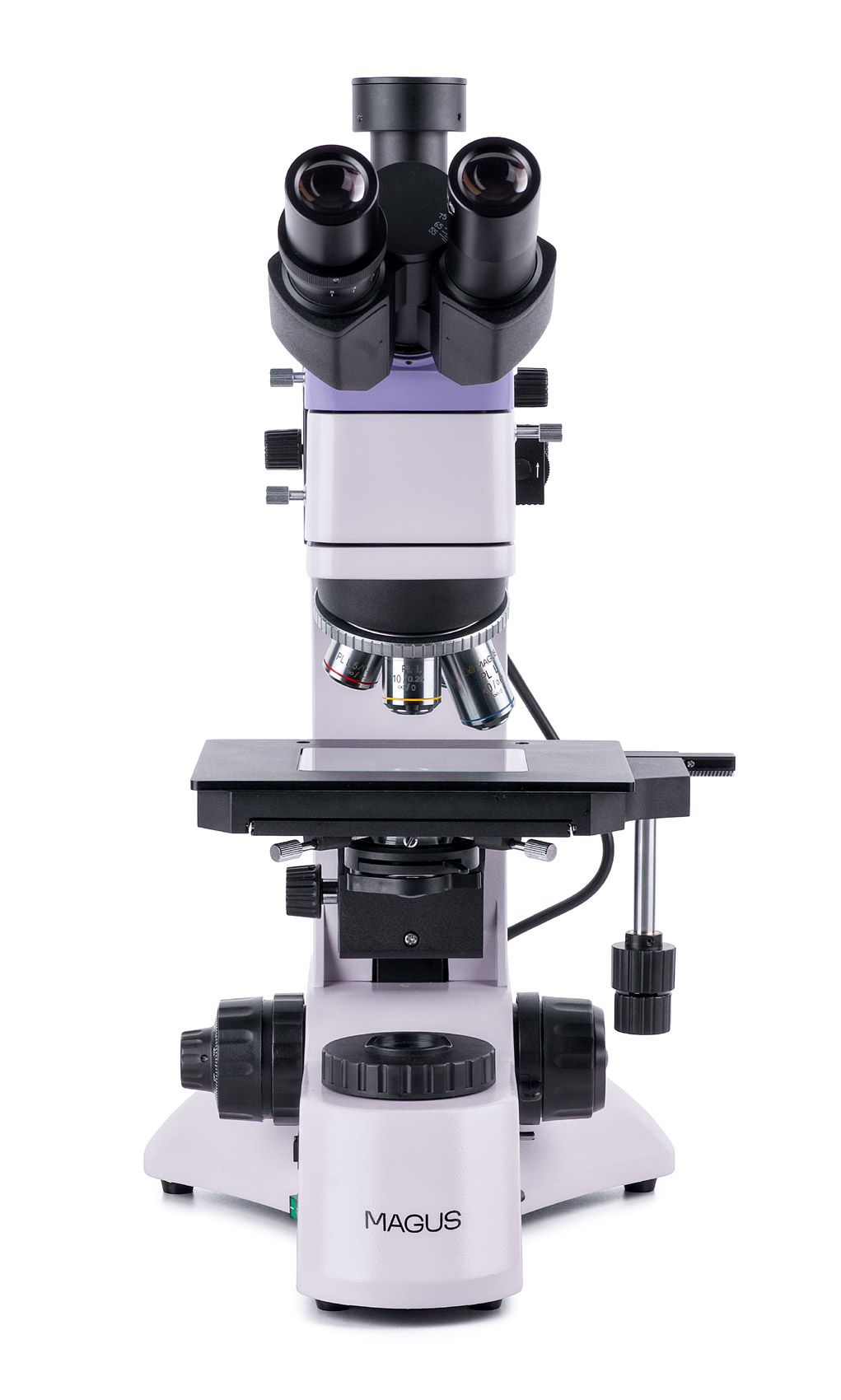

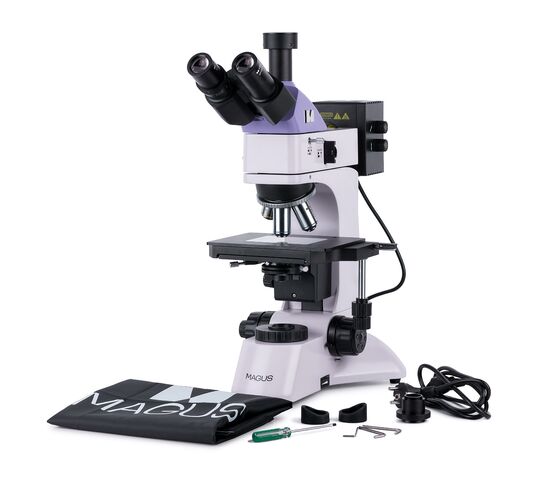

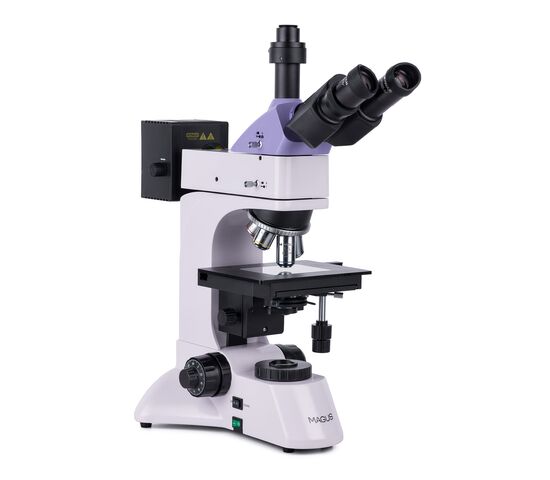

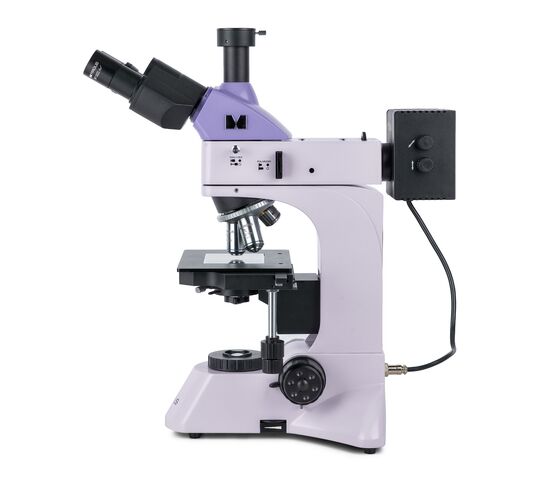

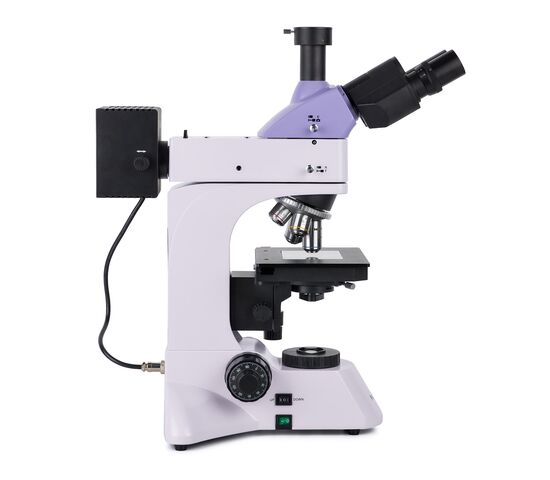

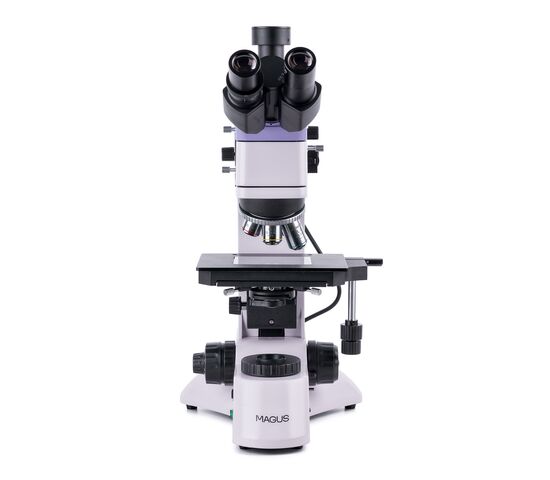

Металлографический микроскоп MAGUS Metal 600 предназначен для изучения в отраженном свете в светлом поле и в поляризованном свете непрозрачных объектов: металлов, сплавов, лакокрасочных покрытий, полупроводниковых материалов и др. Микроструктуры изучают на полированных плоскопараллельных шлифах. Наличие осветителя проходящего света позволяет также рассматривать под микроскопом предметы на фильтрах и полупрозрачных пленках. Микроскоп подходит для рутинной, научно-исследовательской и аналитической работы геологов, металлургов, инженеров, археологов, а также специалистов других областей науки.
Optica

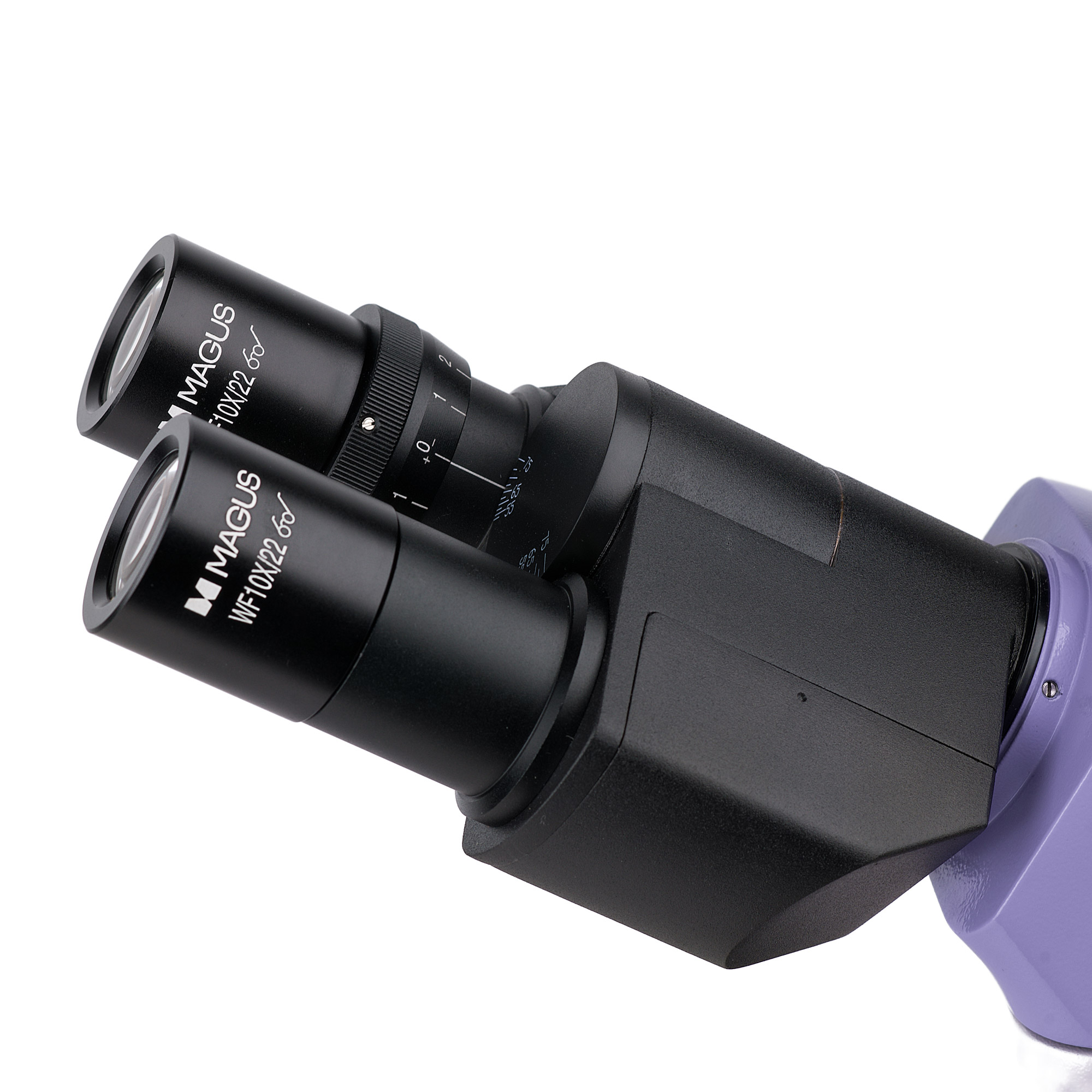

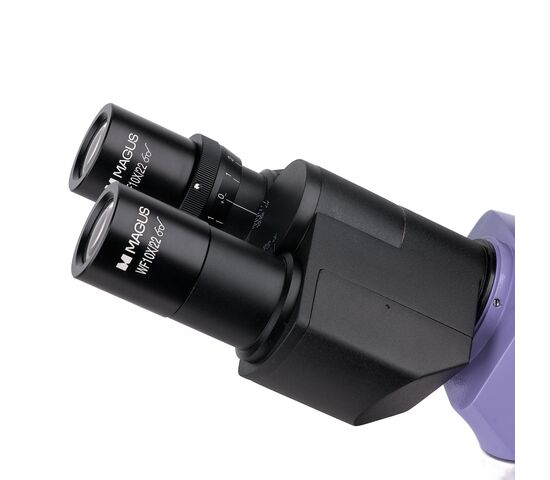

Тринокулярная насадка оснащена вертикальным визуальным каналом для установки камеры (приобретается отдельно). Перенаправление светового потока осуществляется при помощи переключателя, который выполняет одно из двух положений: 100/0 или 0/100, т.е. е. 100% свет идет либо на окуляры, либо на камеру. Визуальная часть наклонена под углом 30°, чтобы было удобно вести длительные наблюдения. На левом тубусе находится кольцо диоптрийной подвижки.

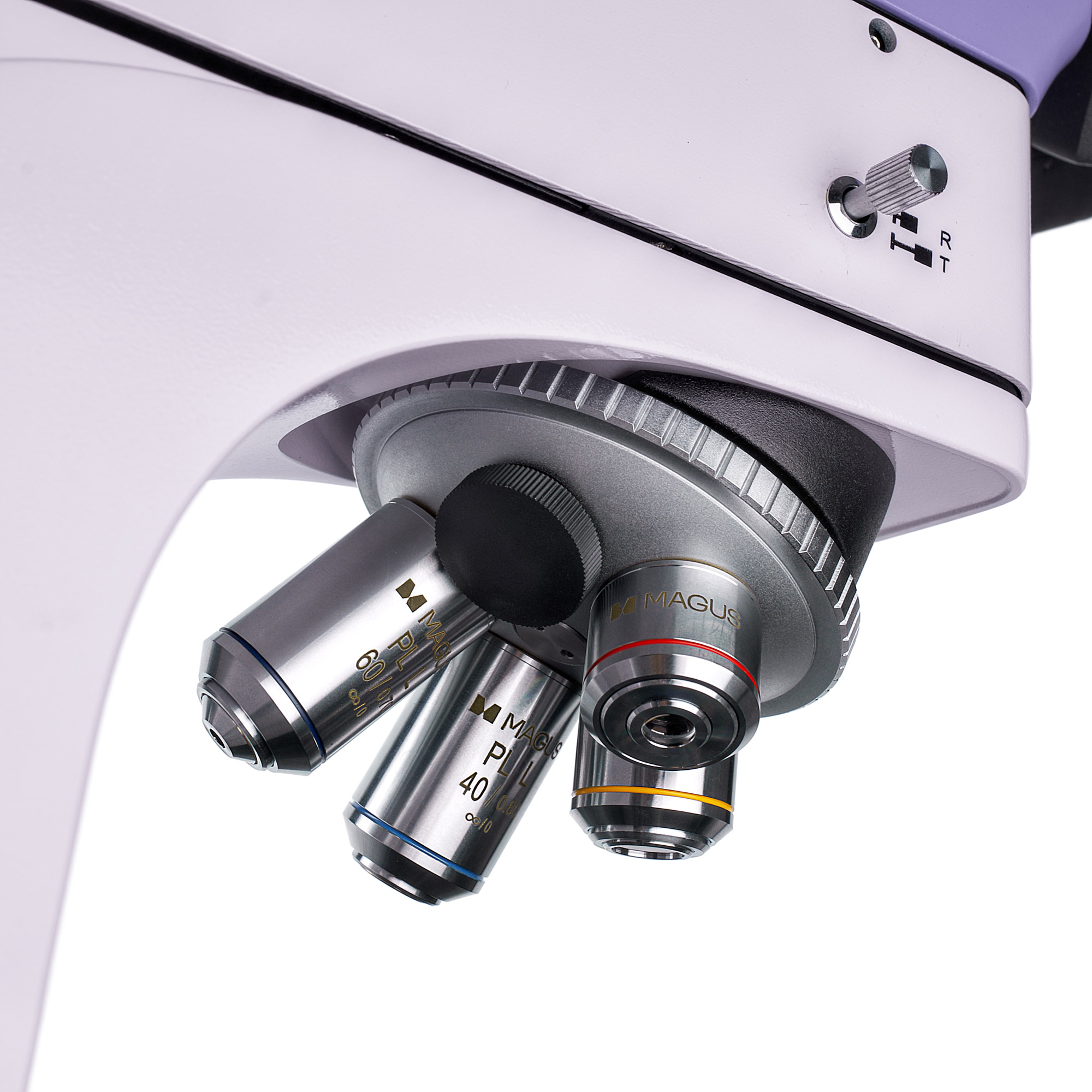

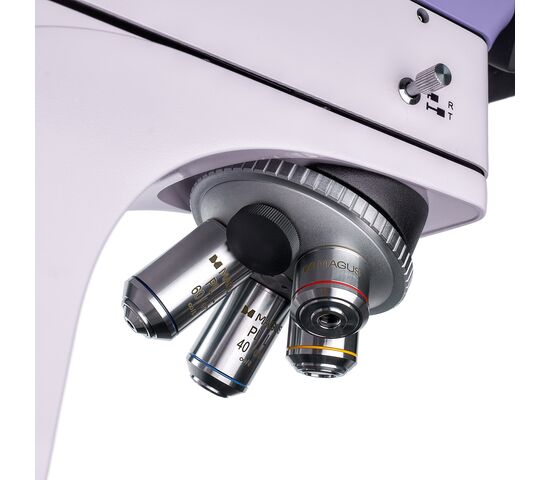

В комплектации диапазон увеличения микроскопа составляет от 50 до 600 крат. Для поднятия верхнего предела используются дополнительные окуляры. Револьверное устройство повернуто «от наблюдателя», в гнезде можно установить 5 объективов одновременно: 4 уже включены в комплект, 1 гнездо свободно для установки дополнительных. В микроскопе использовались планхроматические объективы с увеличенным небольшим расстоянием для работы в светлом поле.
Освещение

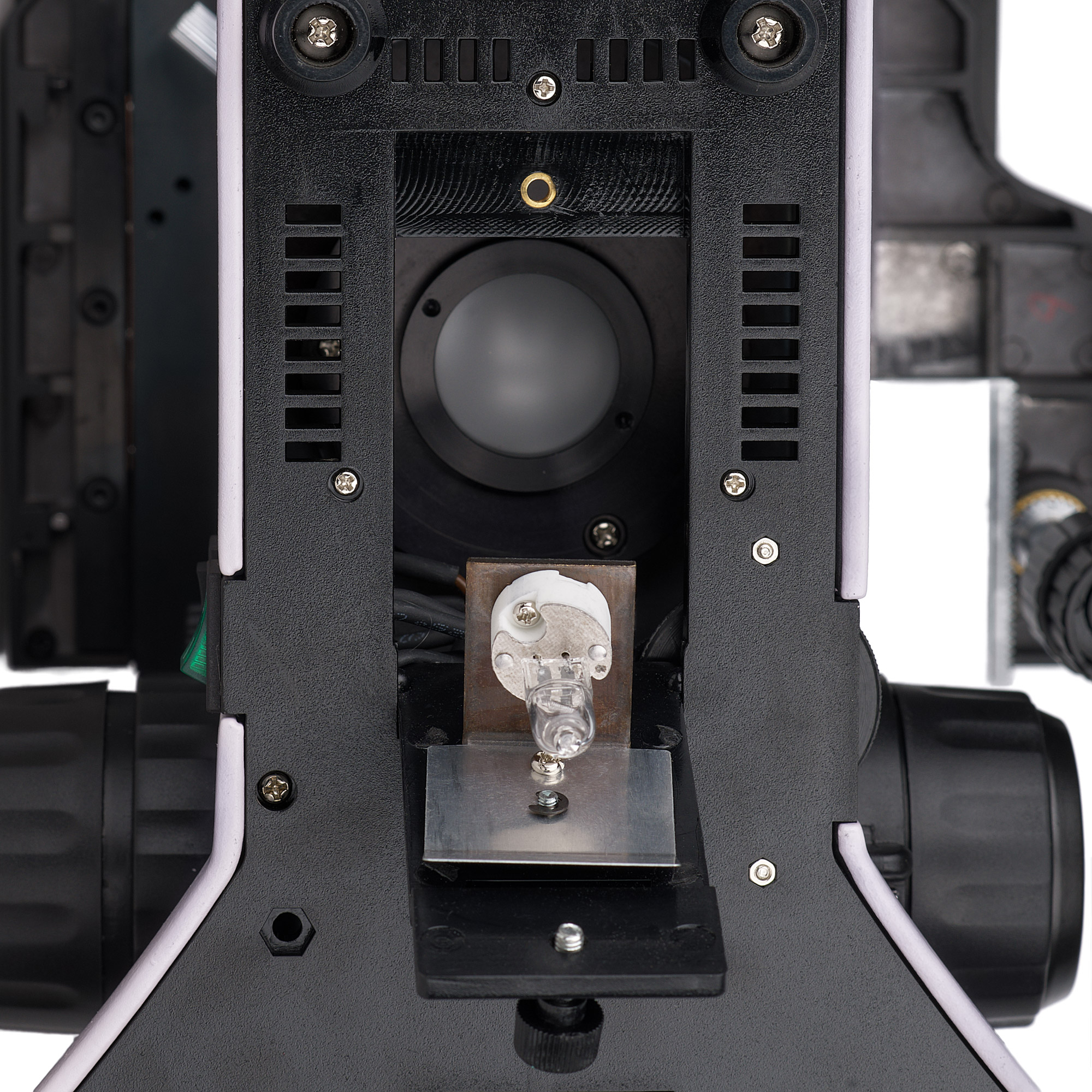

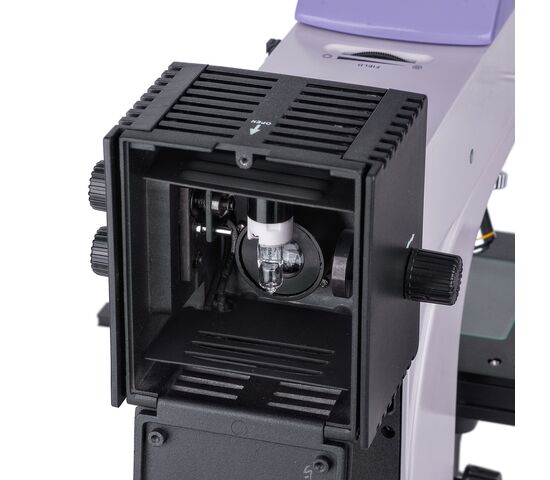

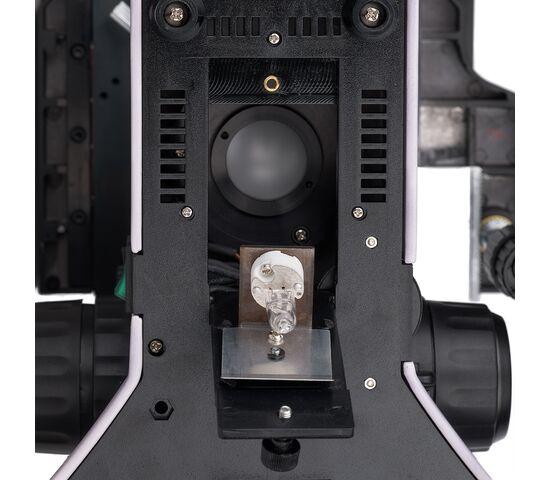

На микроскопе установлены осветительные системы проходящего и отражающего света. В данном случае используются галогенные лампы мощностью 30 Вт с регулируемой яркостью и питанием от сети переменного тока. Благодаря сохранению теплого воздуха глаза не устают во время длительной работы.

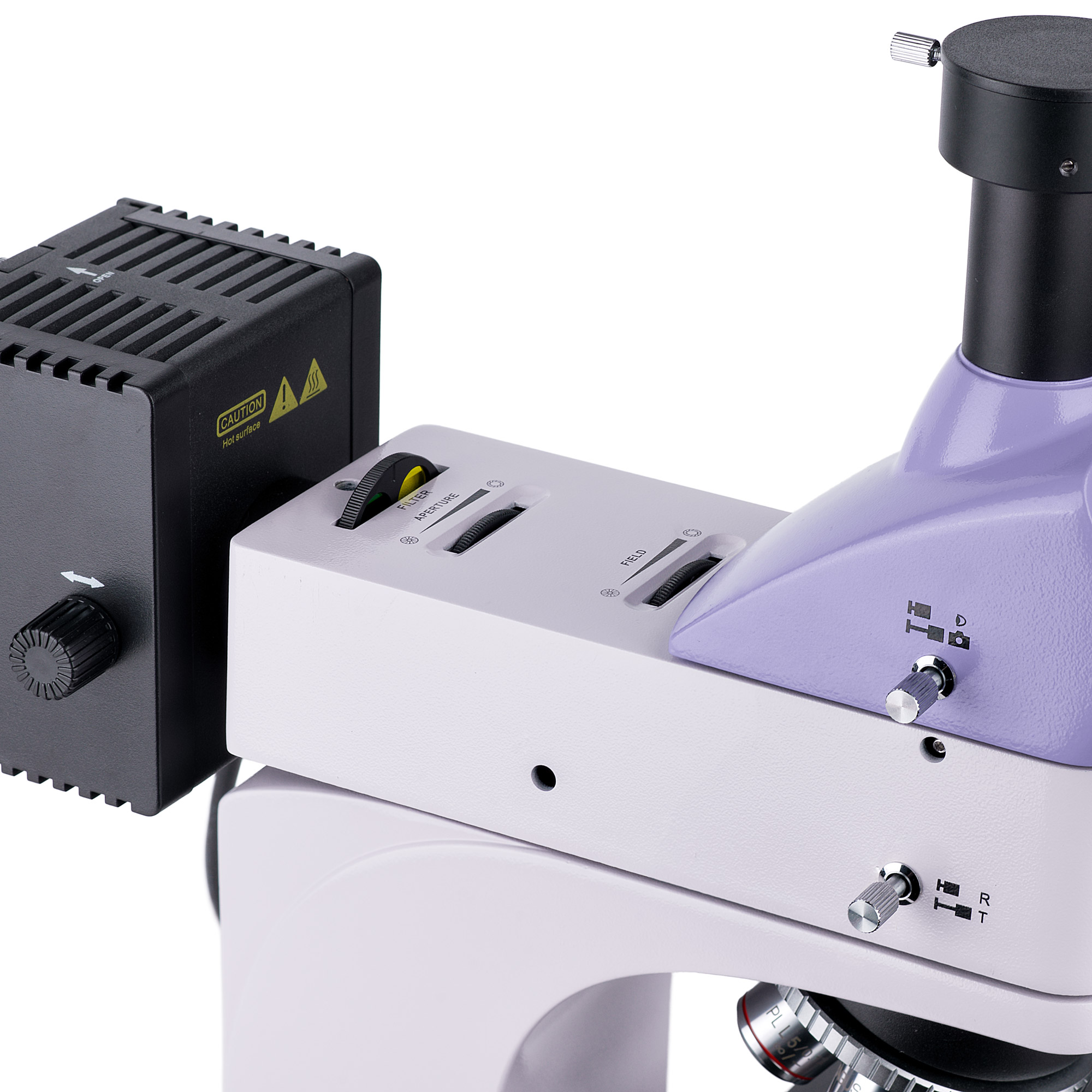

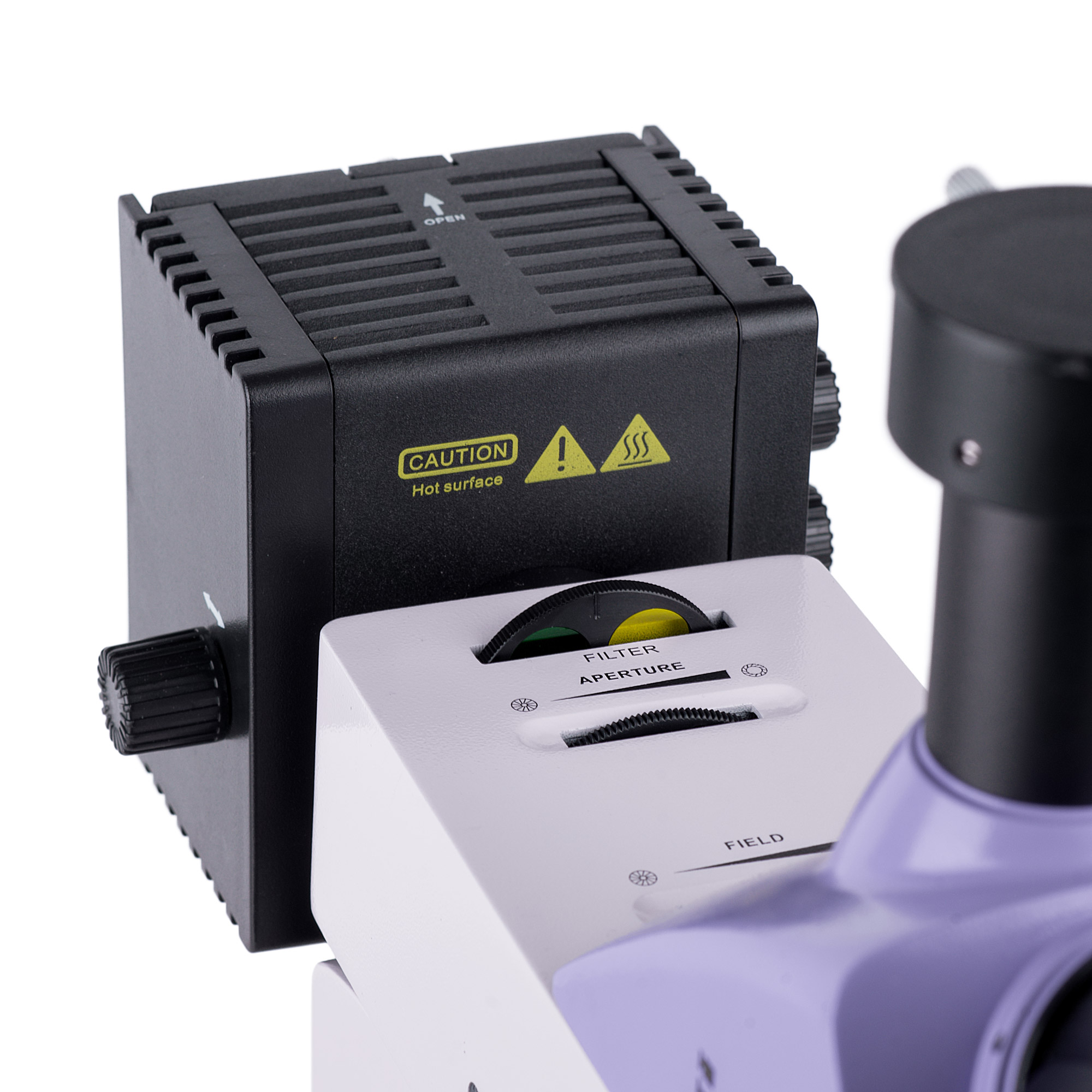

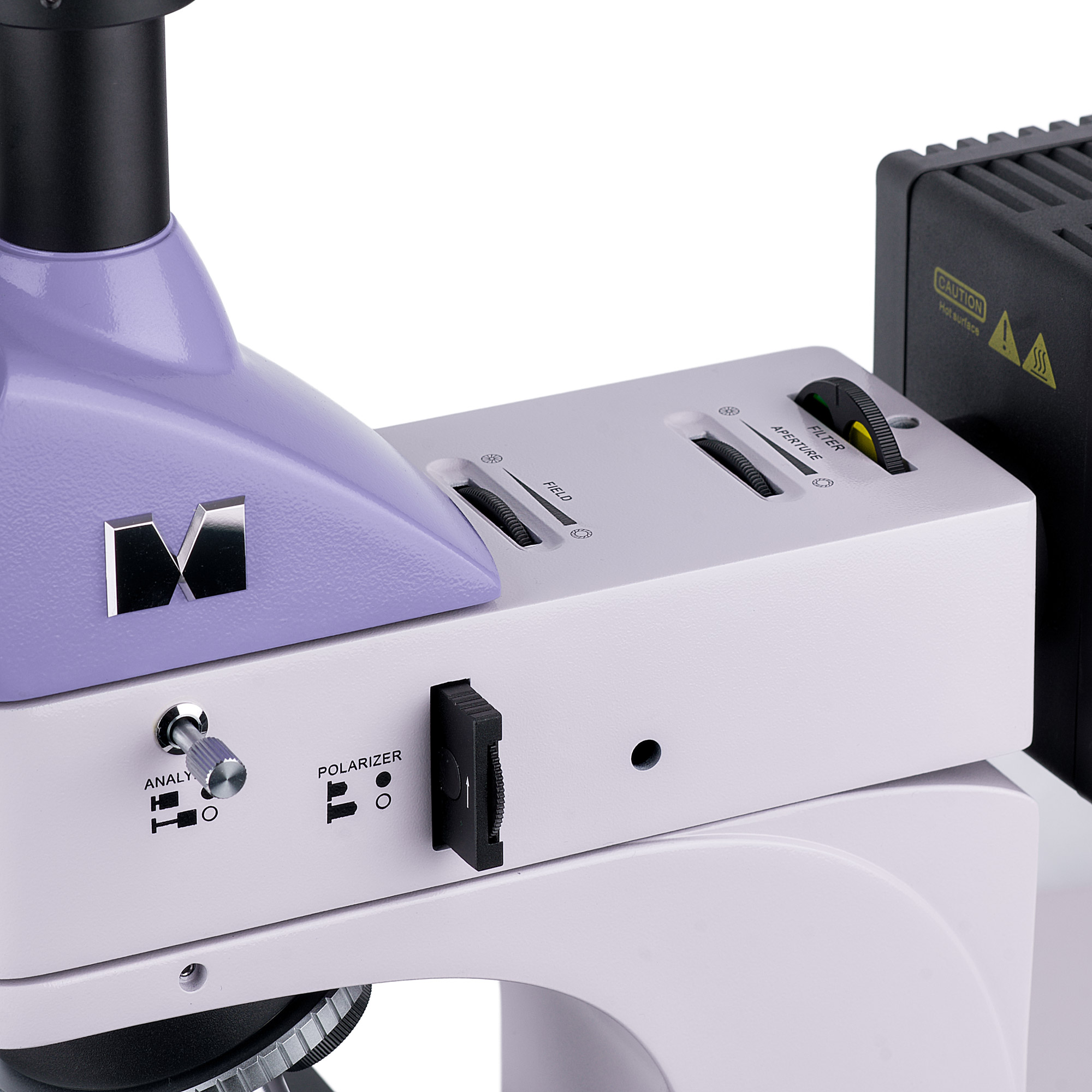

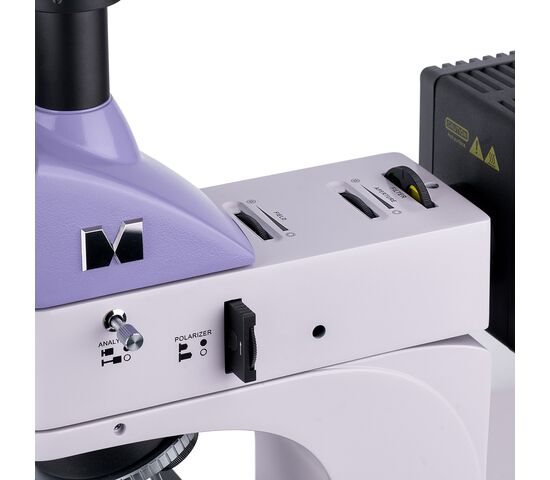

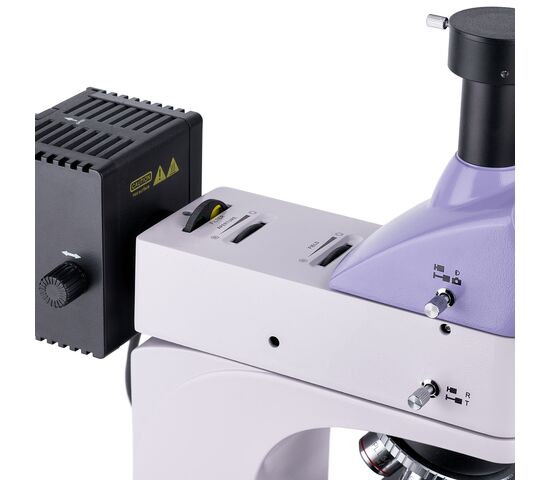

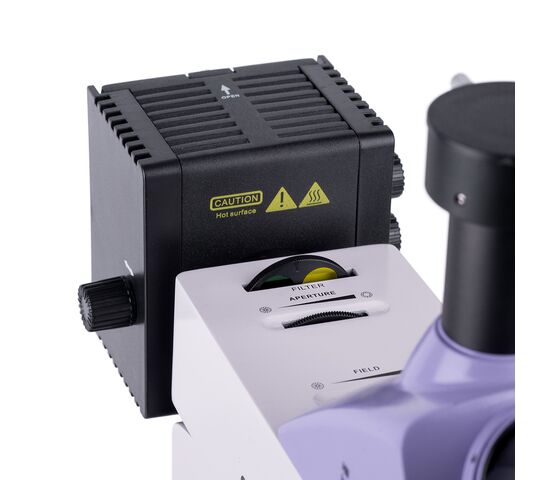

Микроскоп оснащен устройством простой поляризации для работы в отраженном свете: анализатор встроенный, поляризатор съемный. Наличие апертурной и полевой диафрагмы позволяет использовать в отраженном свете метод Кёлера, также есть светофильтры. Центрируются диафрагмы и источники отражения света.

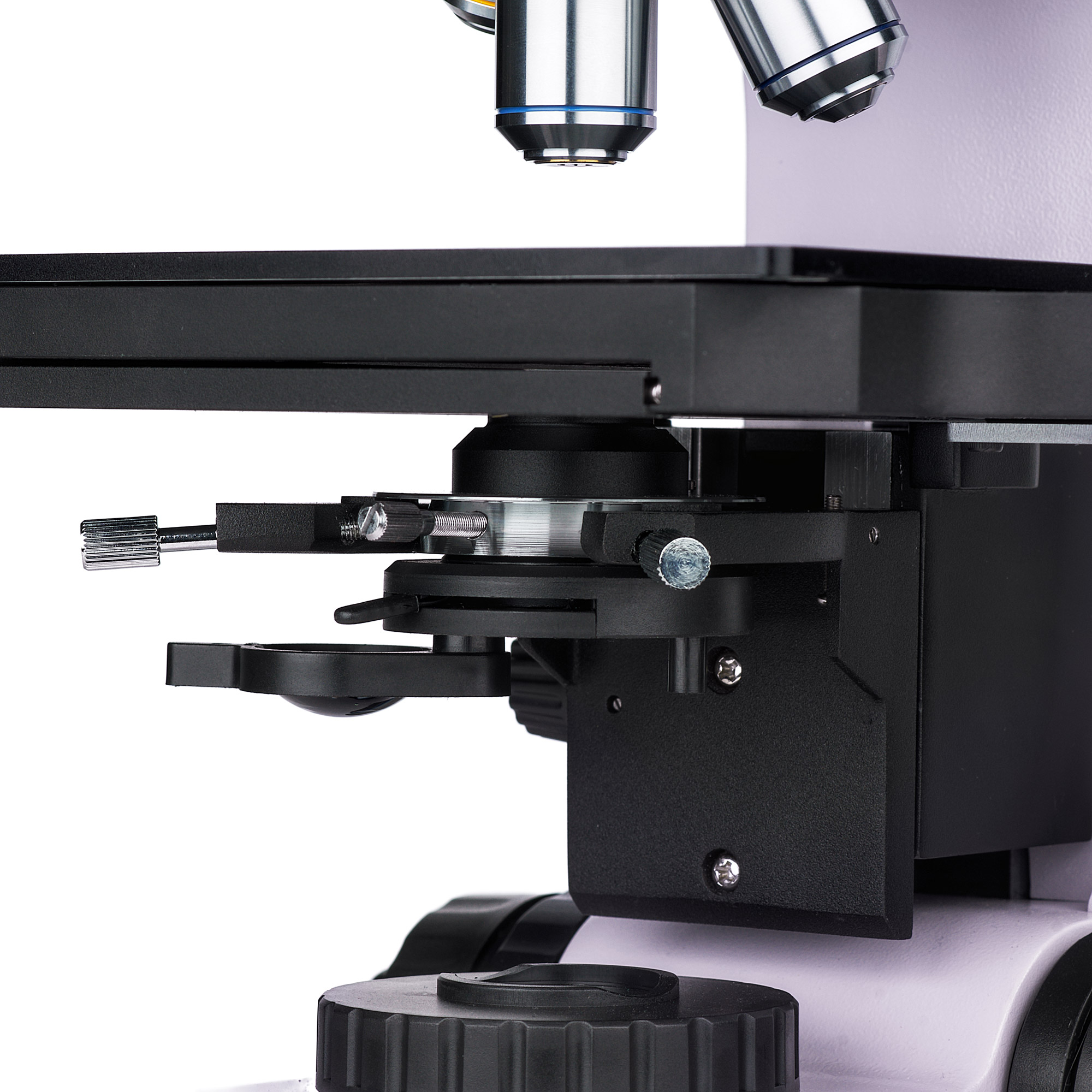

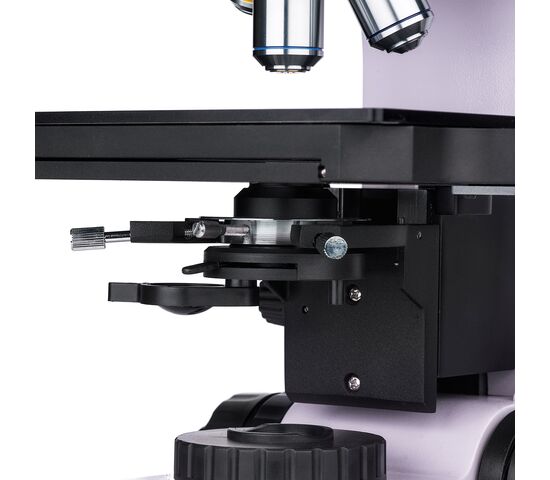

Осветительная система проходящего света представляет собой классический конденсор Аббе, положение которого можно изменять в двух плоскостях: центрировать и регулировать по высоте. Он добавил откидную линзу для работы с объективами малой кратности. Есть апертурная и полевая диафрагмы, т.е. е. можно использовать метод Кёлера.
Механика

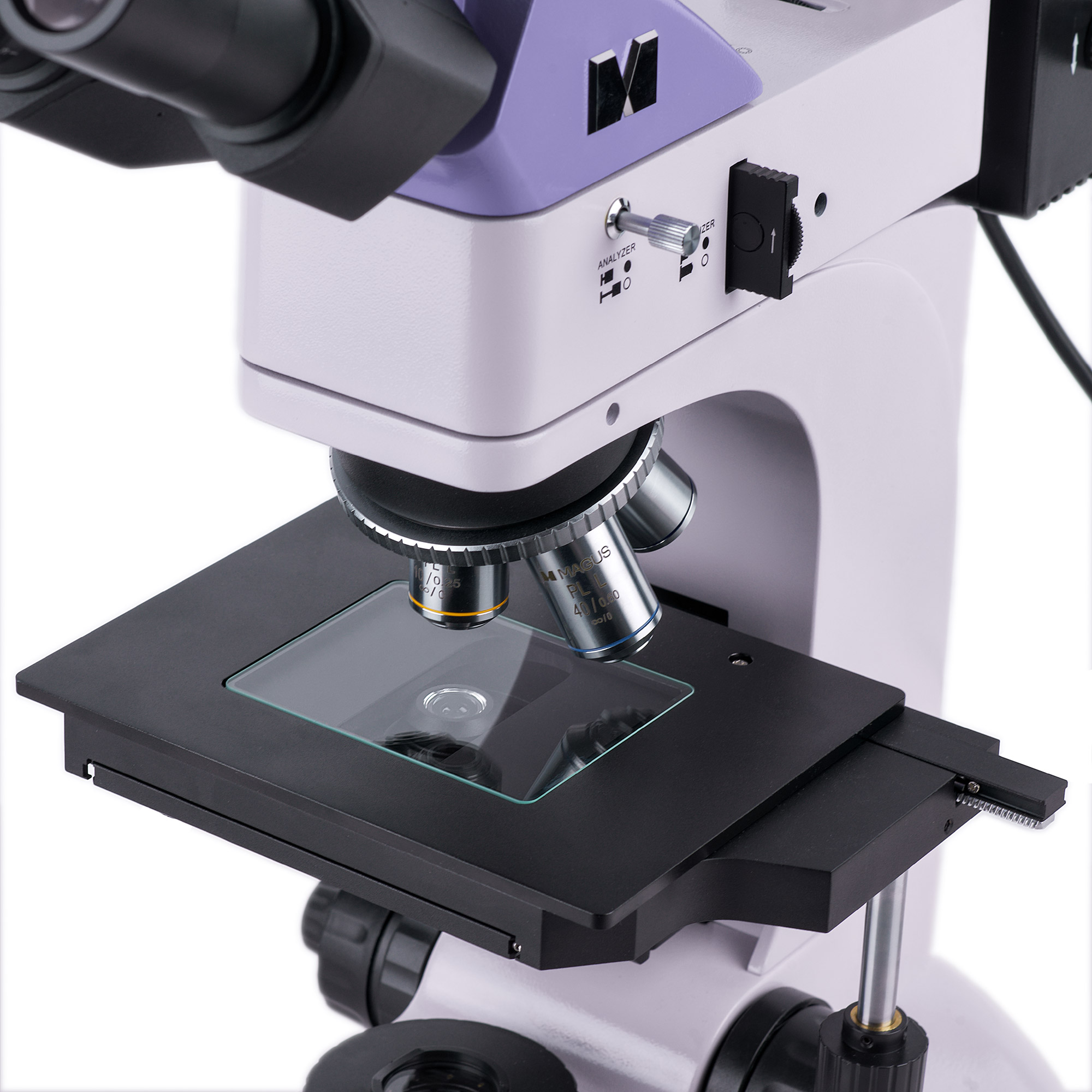

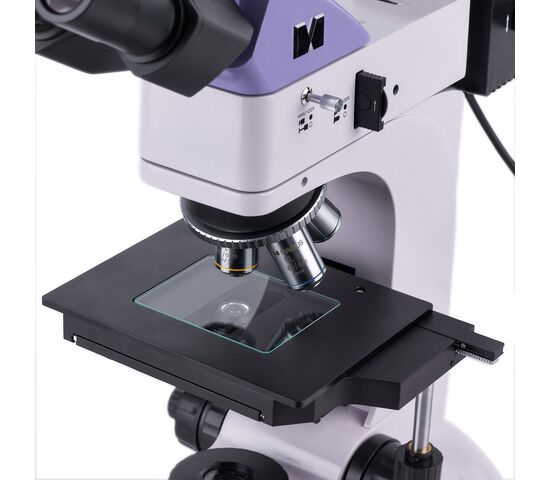

Максимальная высота образца на предметном столике – 20 мм. Перемещение объекта происходит по случаю встречи вместе со столиком. Предметный столик дополнен стеклянной поставкой, которая используется для работы с полупрозрачными образцами.

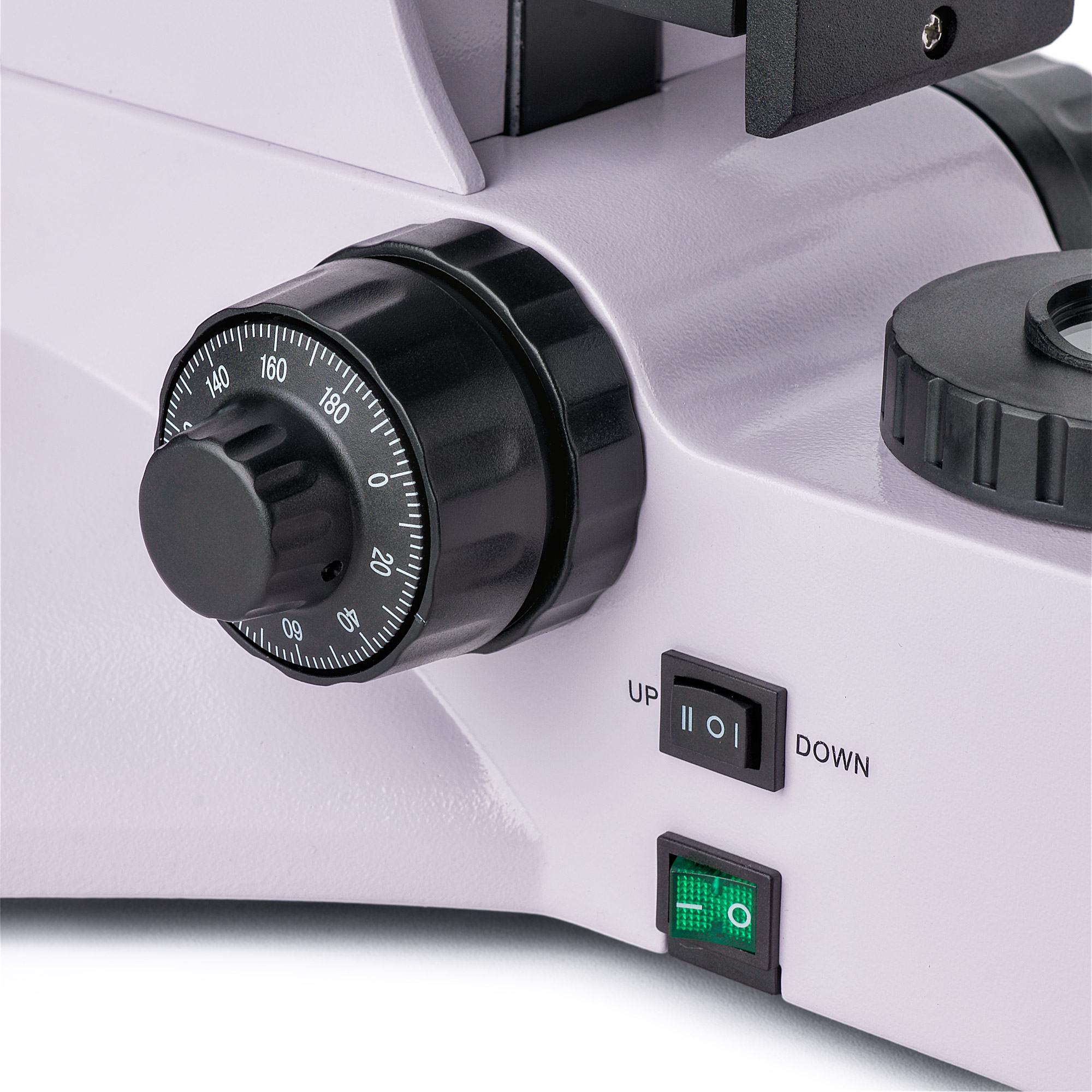

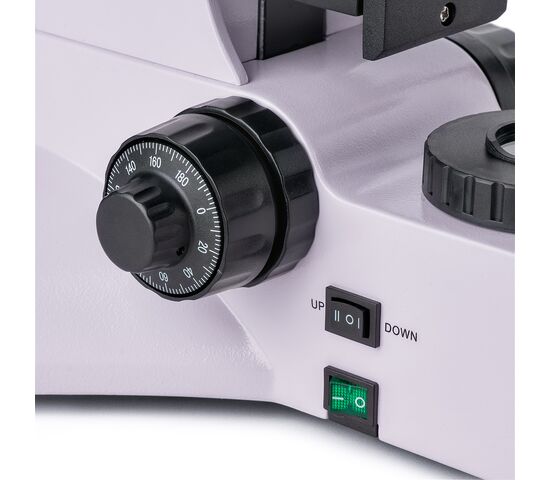

Для настройки использовались грубые и тонкие механизмы. При выполнении фокусировки плавно и уверенно, для грубых расчетов есть регулировка жесткости и блокировка хода. Рукоятки располагались коаксиально с задней стороной корпуса так, чтобы во время работы руки не приходилось держать весу, а можно было положить на стол.
Аксессуары
Микроскоп MAGUS Metal 600 можно оснастить механическими окулярами, объективами с увеличенным расстоянием, цифровыми камерами и калибровочными слайдами.
Основные особенности:
- Микроскоп для исследования непрозрачных объектов на полированных плоскопараллельных шлифах в отражательном свете и полупрозрачных объектов в промежутке света
- Тринокулярная визуальная насадка с каналом визуализации и делителем светового потока
- Источники проходящего и отраженного света – галогенные лампы мощностью 30 Вт.
- Настройка освещения по методу Кёлера в дальнем и отраженном свете, поляризация в отраженном свете
- Центральные элементы (диафрагмы и источники света), осветительная система отражающего света, набор светофильтров.
- Конденсор Аббе с откидной линзой, который используется с объективами малой кратности.
- Широкая линейка дополнительных объективов и окуляров

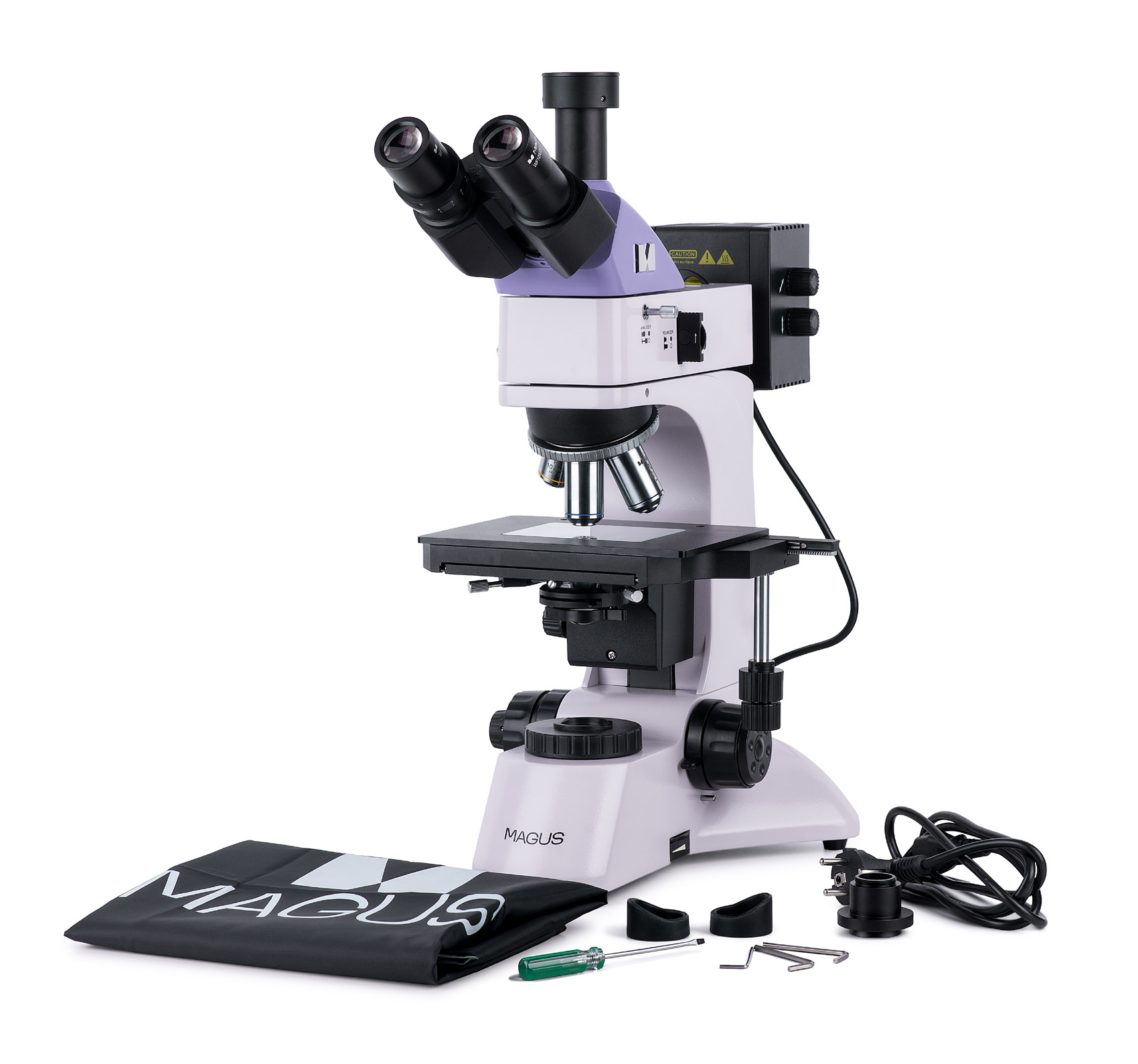

Комплектация
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов

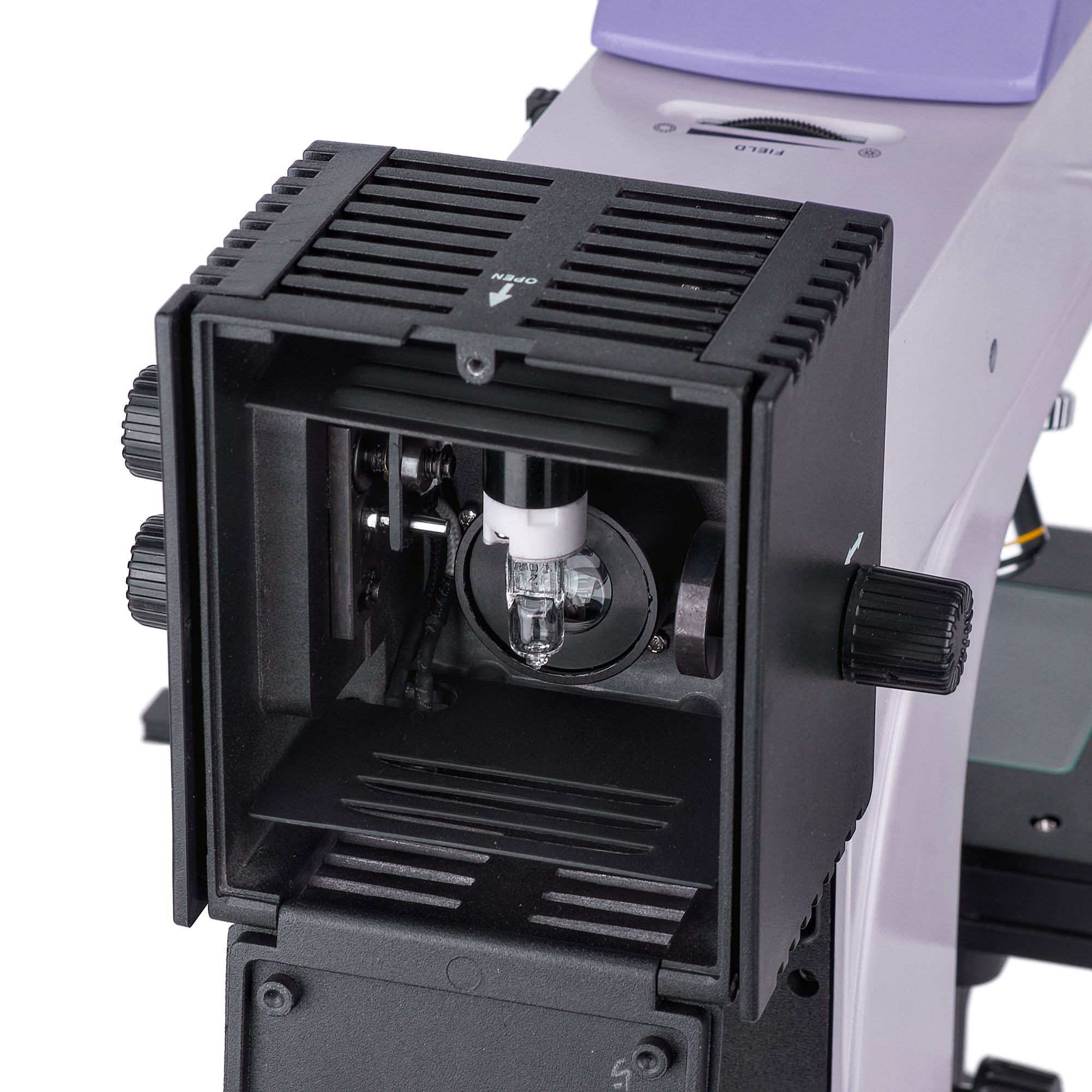

- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Цифровая камера
- Калибровочный слайд
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 35x30x75 см |
| Вес в упаковке | 14.5 кг |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 50 — 600 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 210x140 |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Характеристики предметного столика | двухкоординатный механический, со стеклянной прямоугольной вставкой |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» |
| Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | отраженный и проходящий свет: 12 В/30 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | 5...+35 |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | комбинированная |
| Метод исследования | светлое поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Вес, кг | 11 |
