Описание

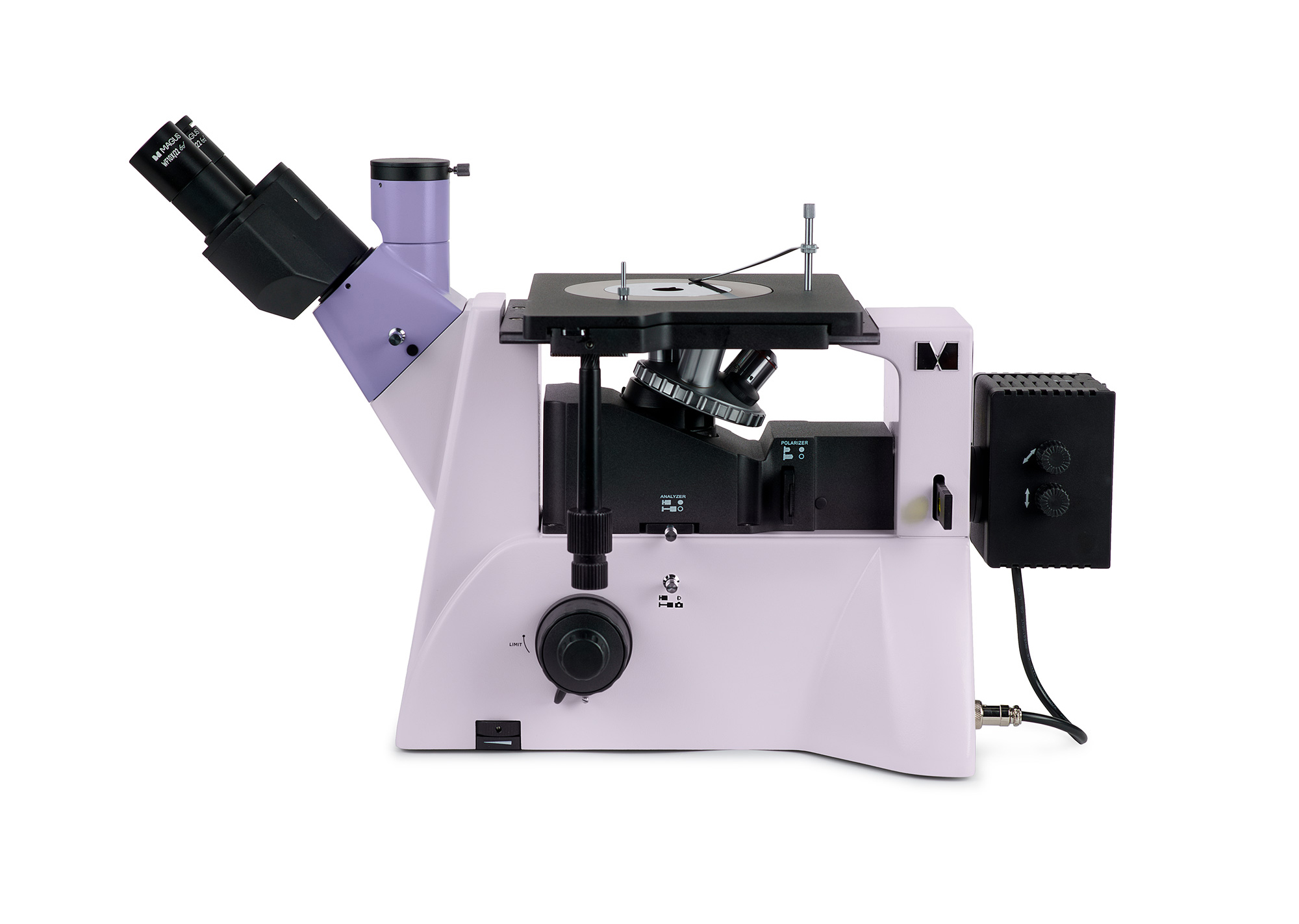

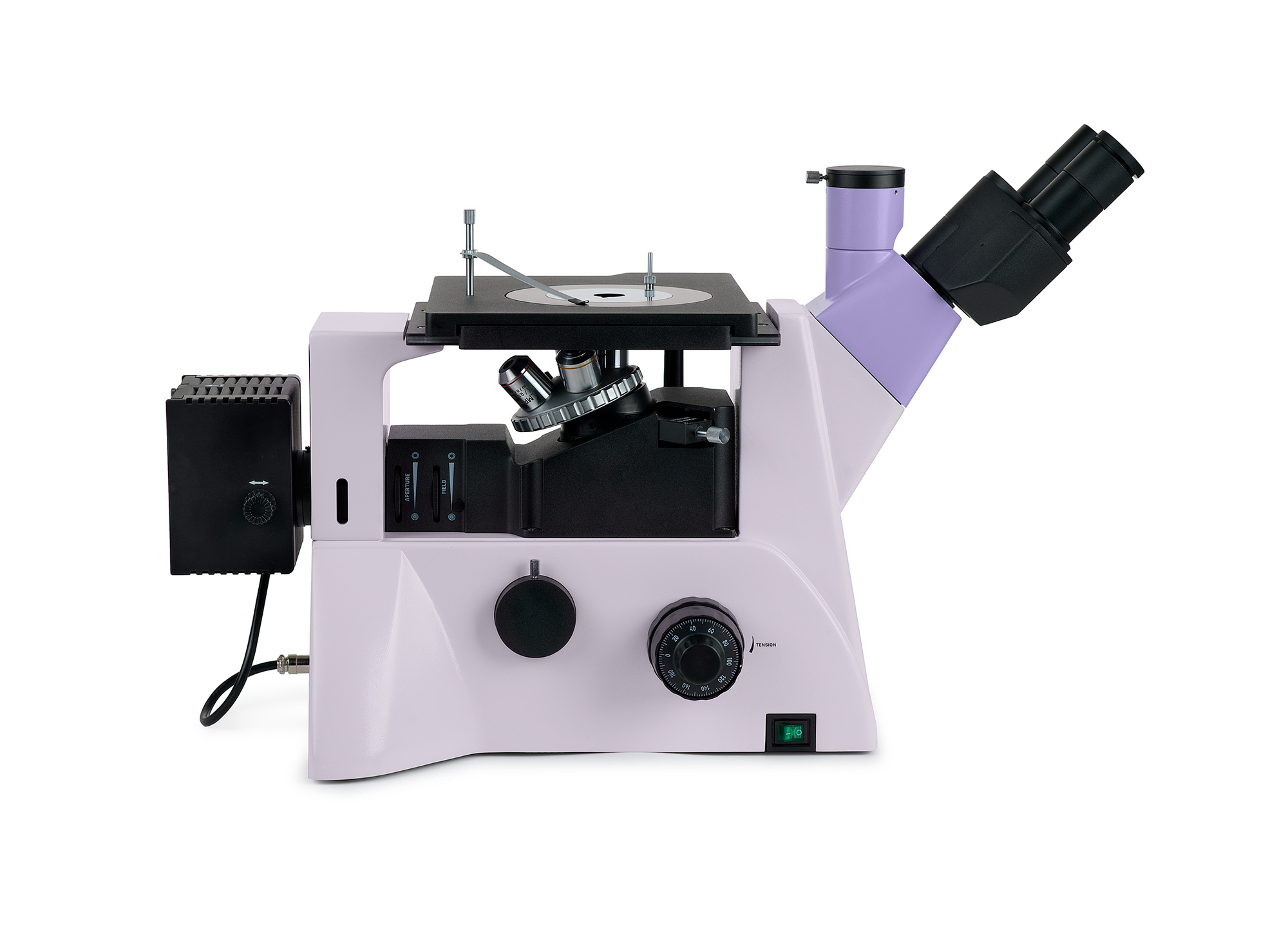

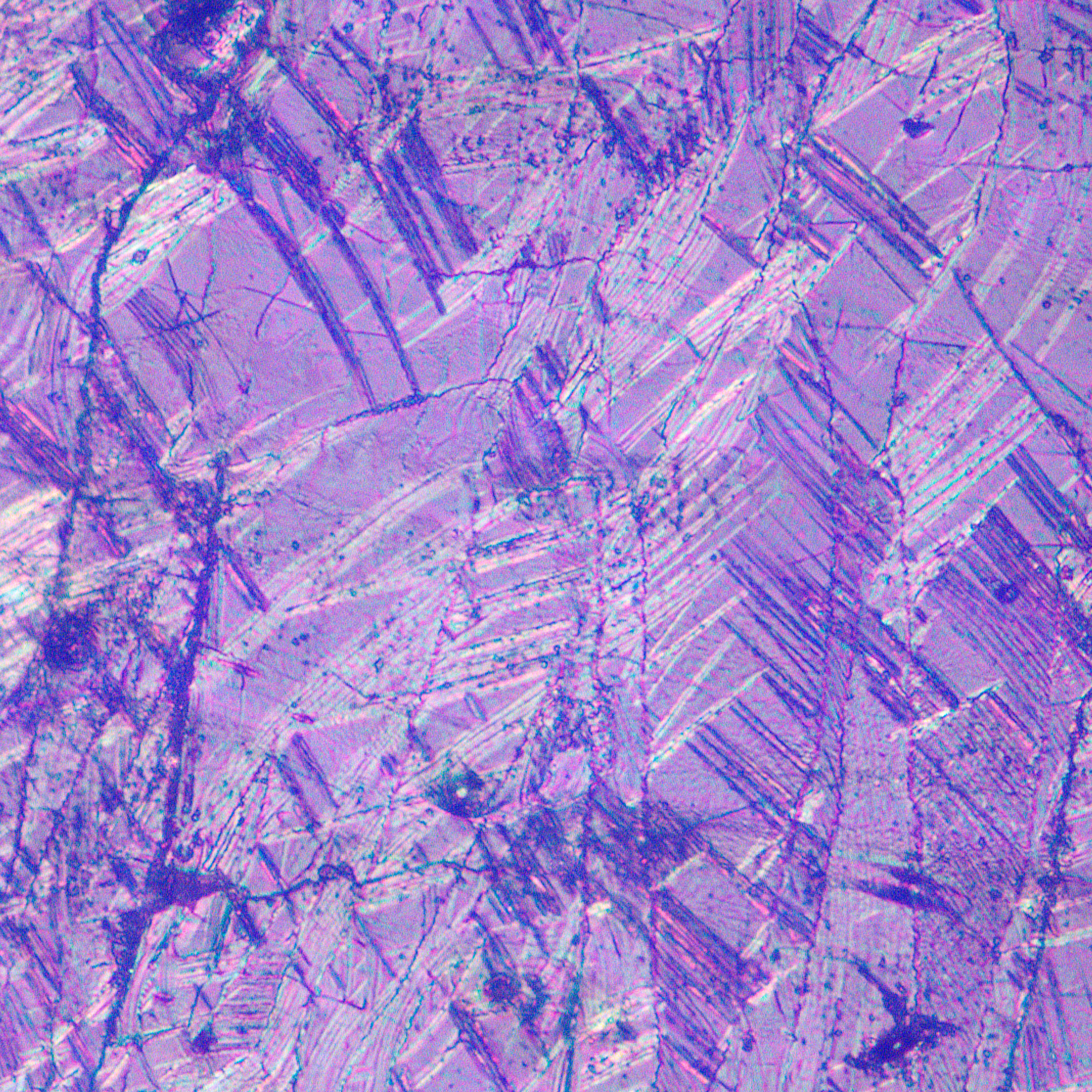

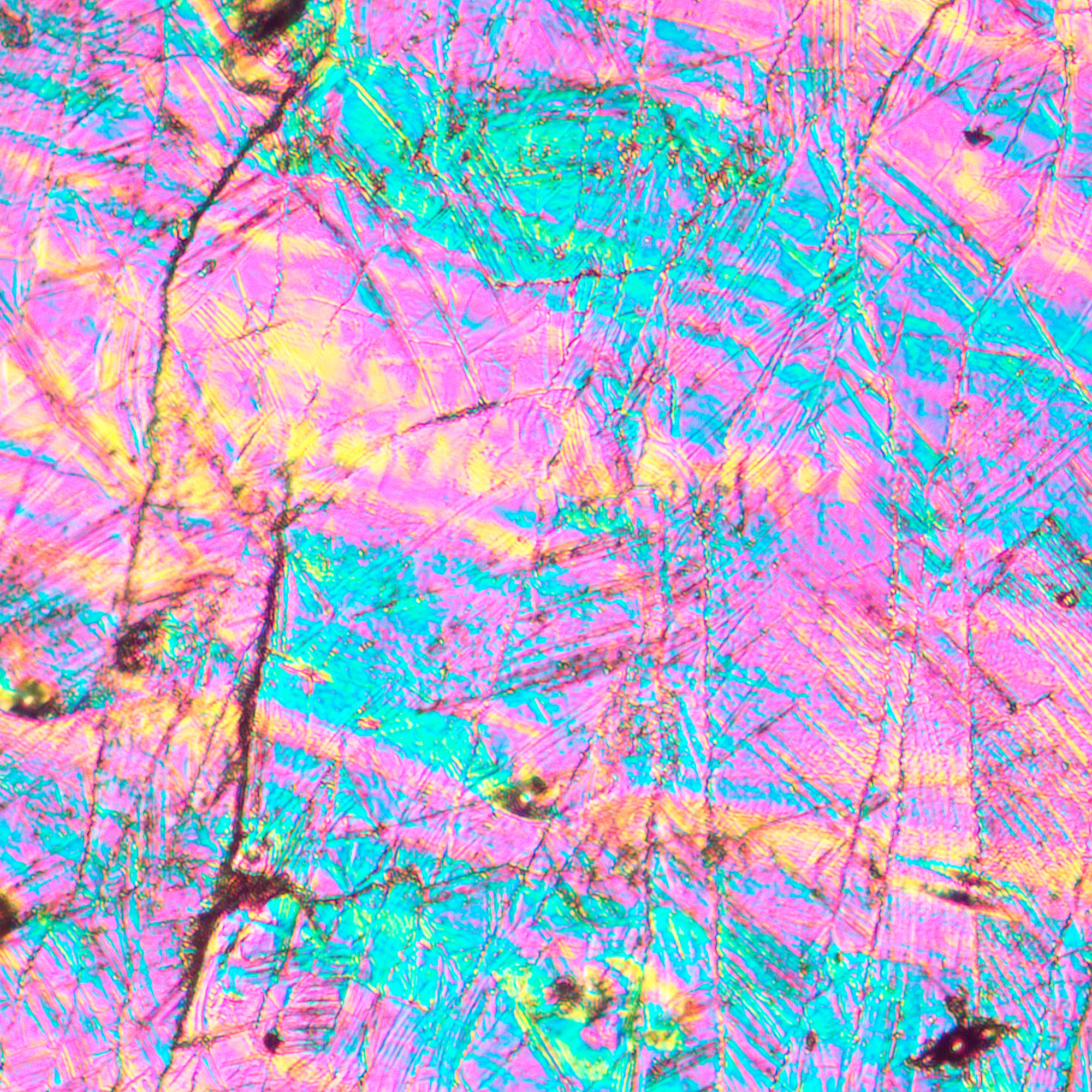

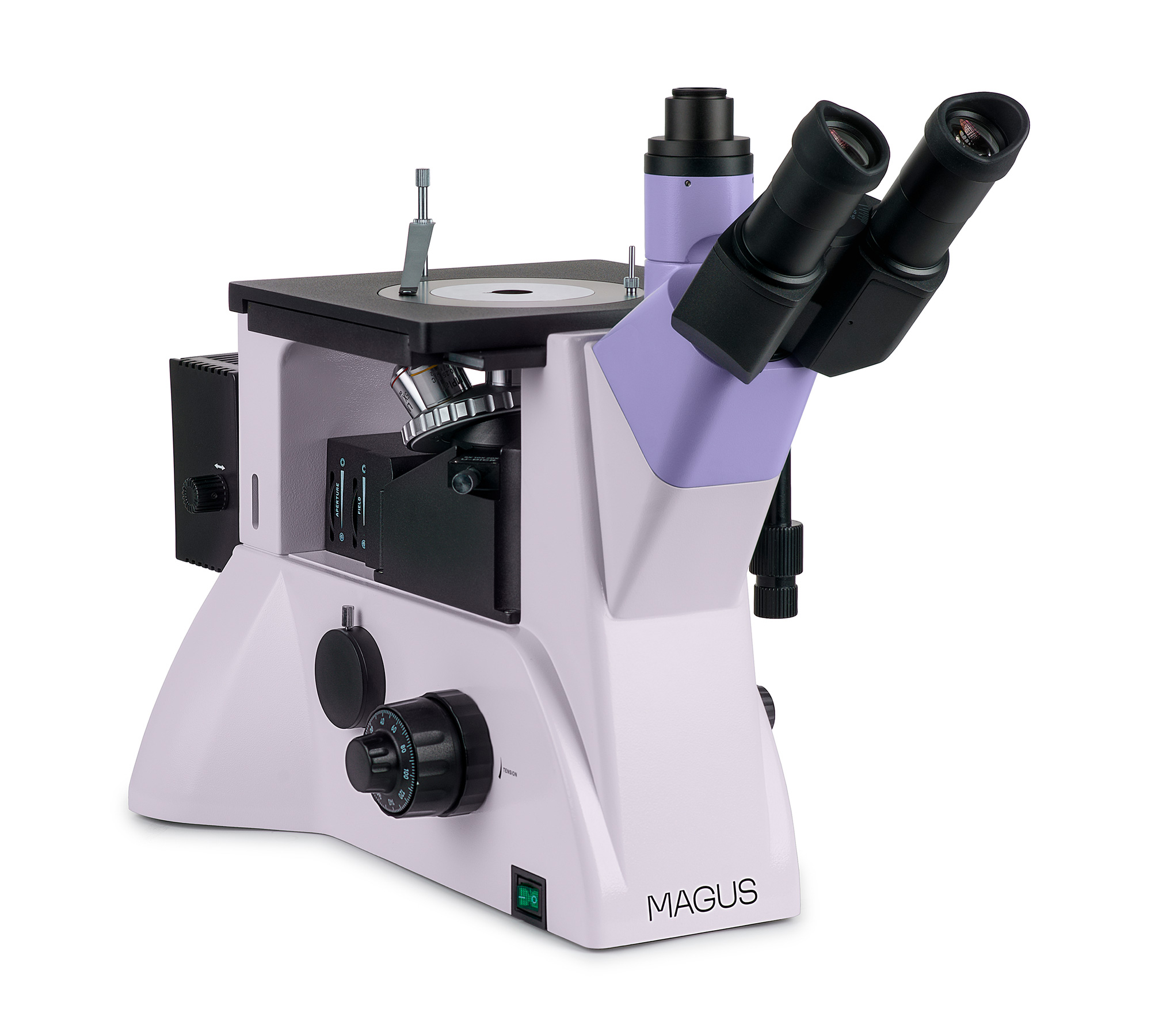

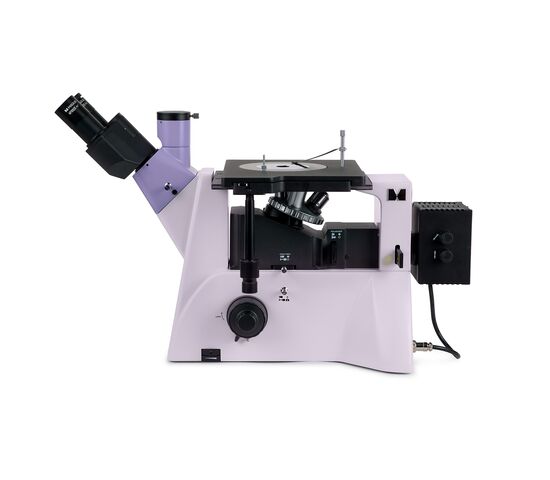

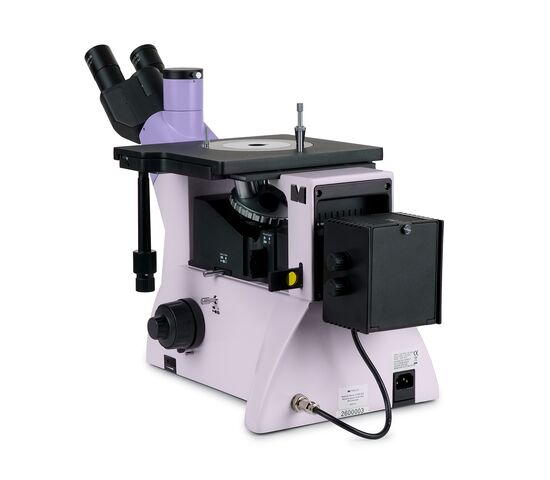

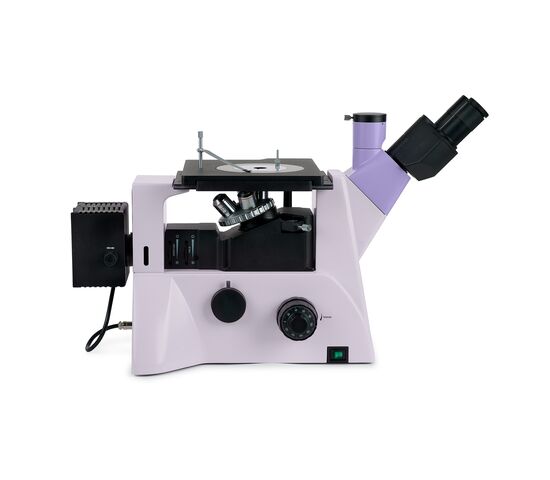

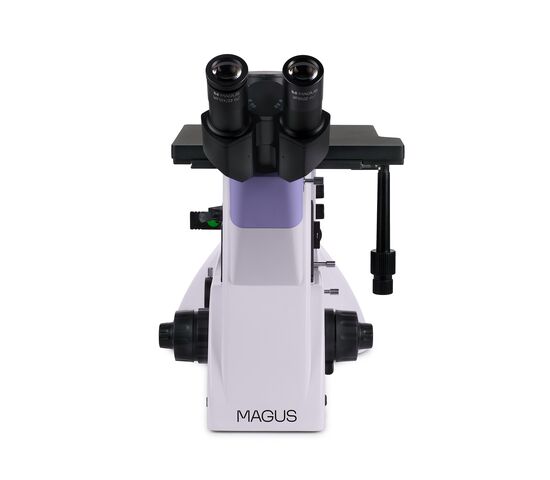

Микроскоп металлографический инвертированный MAGUS Metal V700 DIC предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. Микроскоп реализует три метода контрастирования в отраженном свете: светлое поле, простая поляризация и дифференциально-интерференционный контраст. Светлое поле дает достоверное увеличенное изображение объекта. Простая поляризация убирает блики с металлических поверхностей, выделяет полимеры и другие инородные включения. Дифференциально-интерференционный контраст раскрашивает цветами изменения высоты объекта и таким образом показывает топографию образца. Объект исследования выглядит рельефным. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

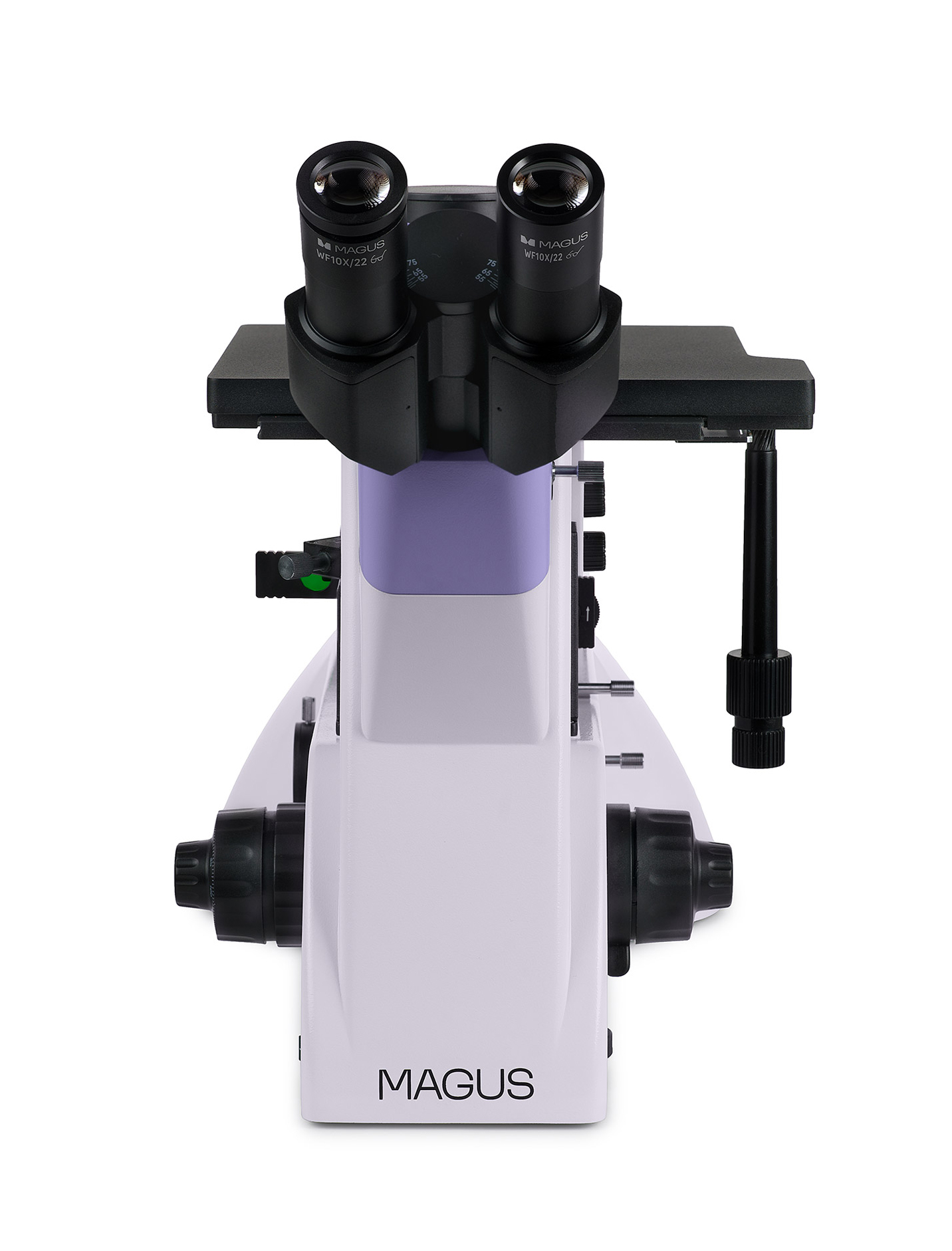

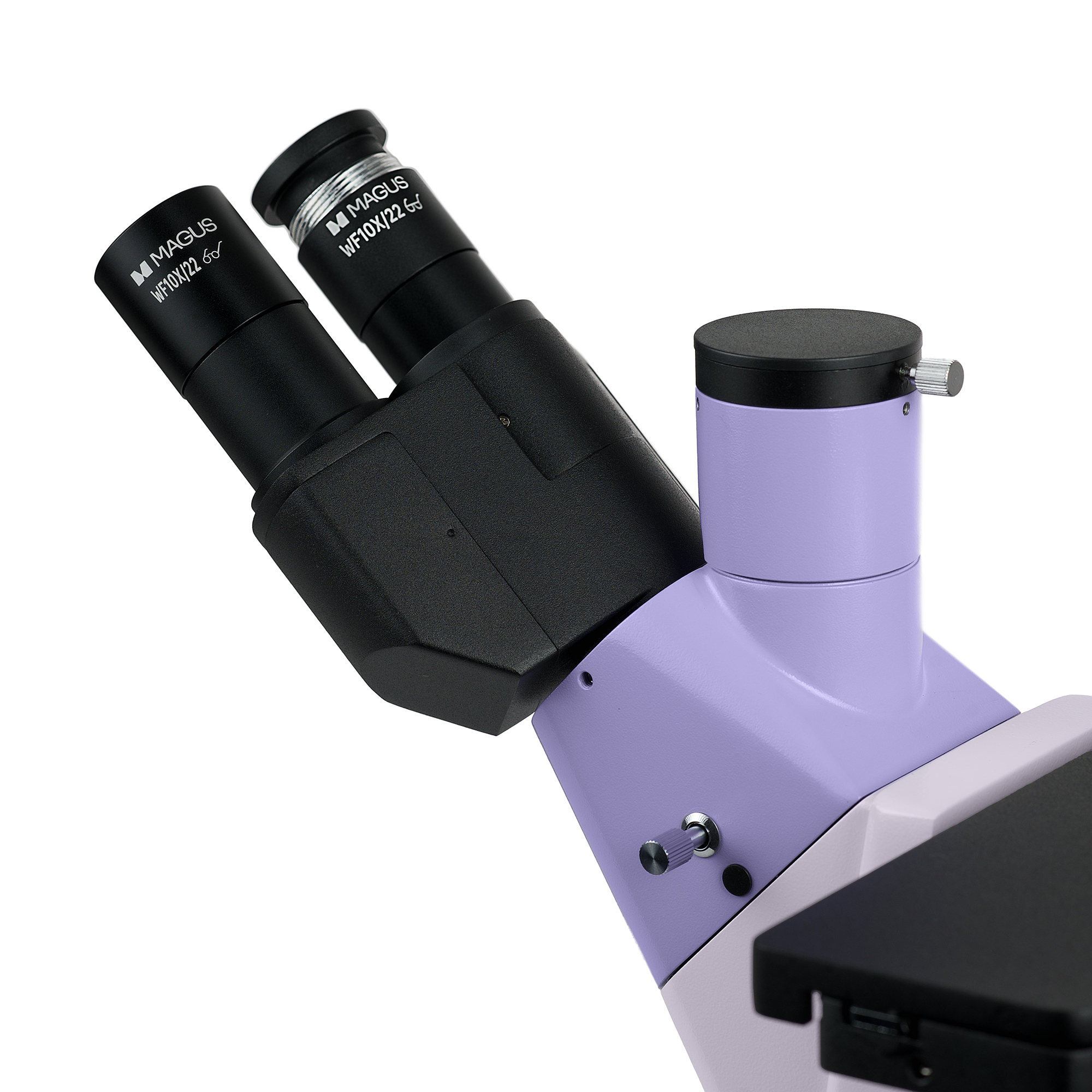

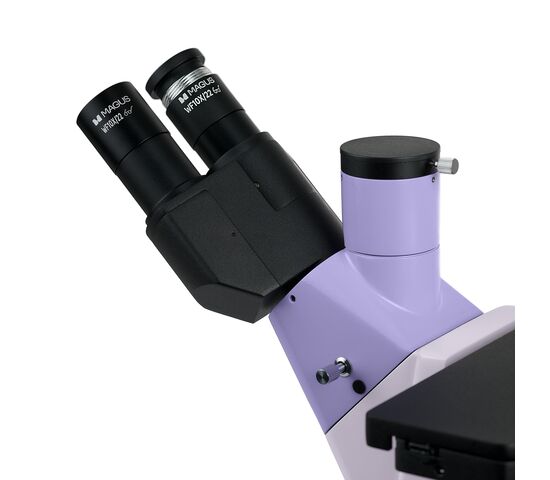

Визуальная насадка Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

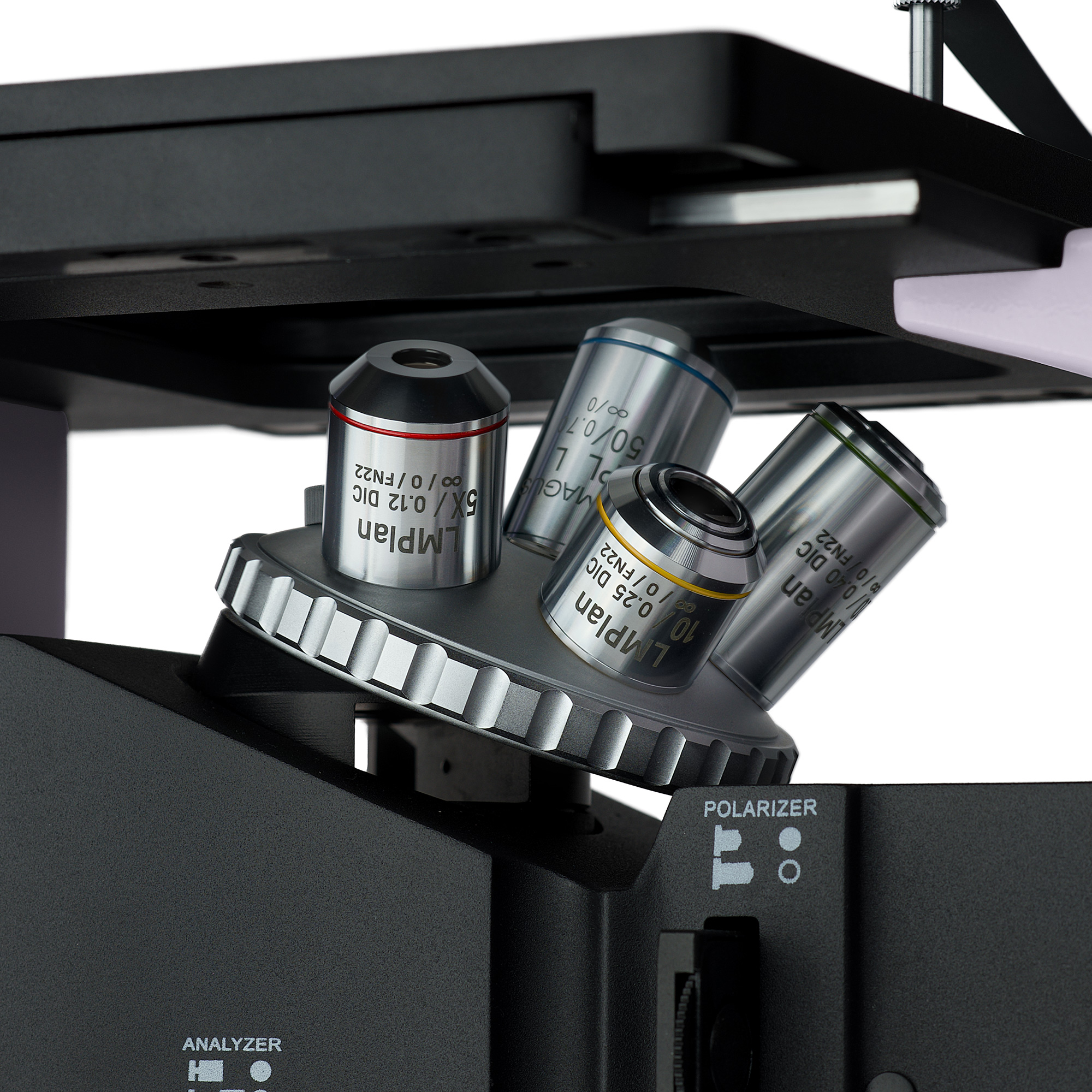

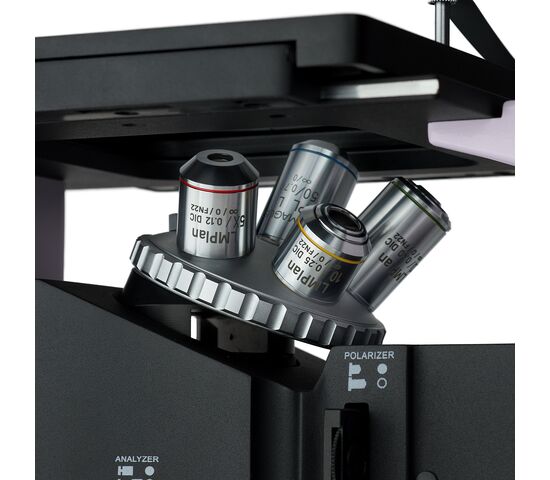

Револьверное устройство Револьвер на 5 объективов установлен на штатив под столиком. В револьверном устройстве есть специальный слот для установки ДИК-слайдера, который используется при работе по методу дифференциально-интерференционного контраста с объективами 5х, 10х и 20х.

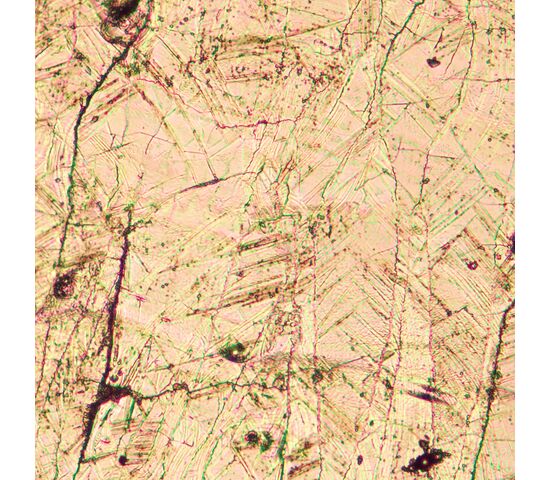

Объективы Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методам светлого поля, простой поляризации и ДИК. Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.

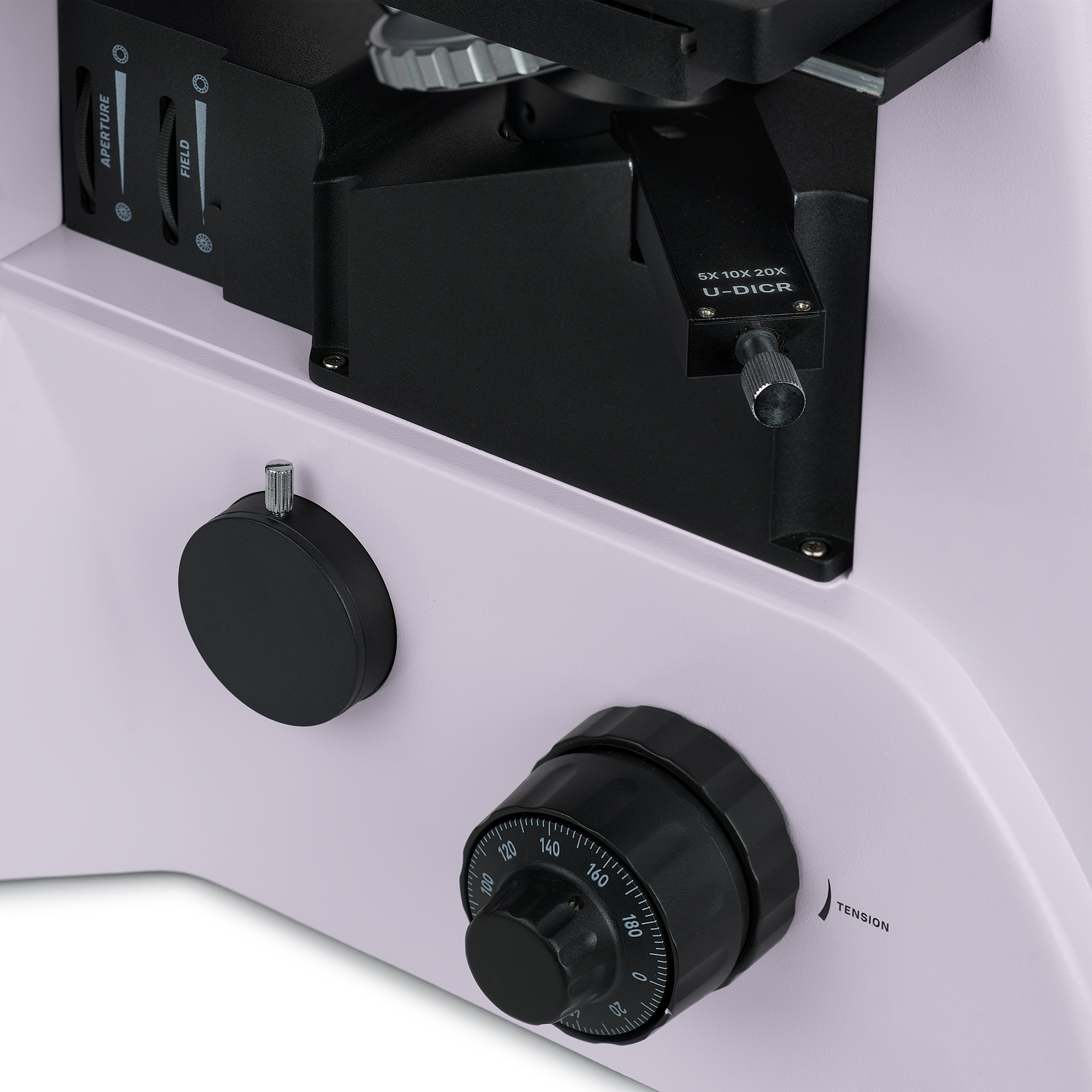

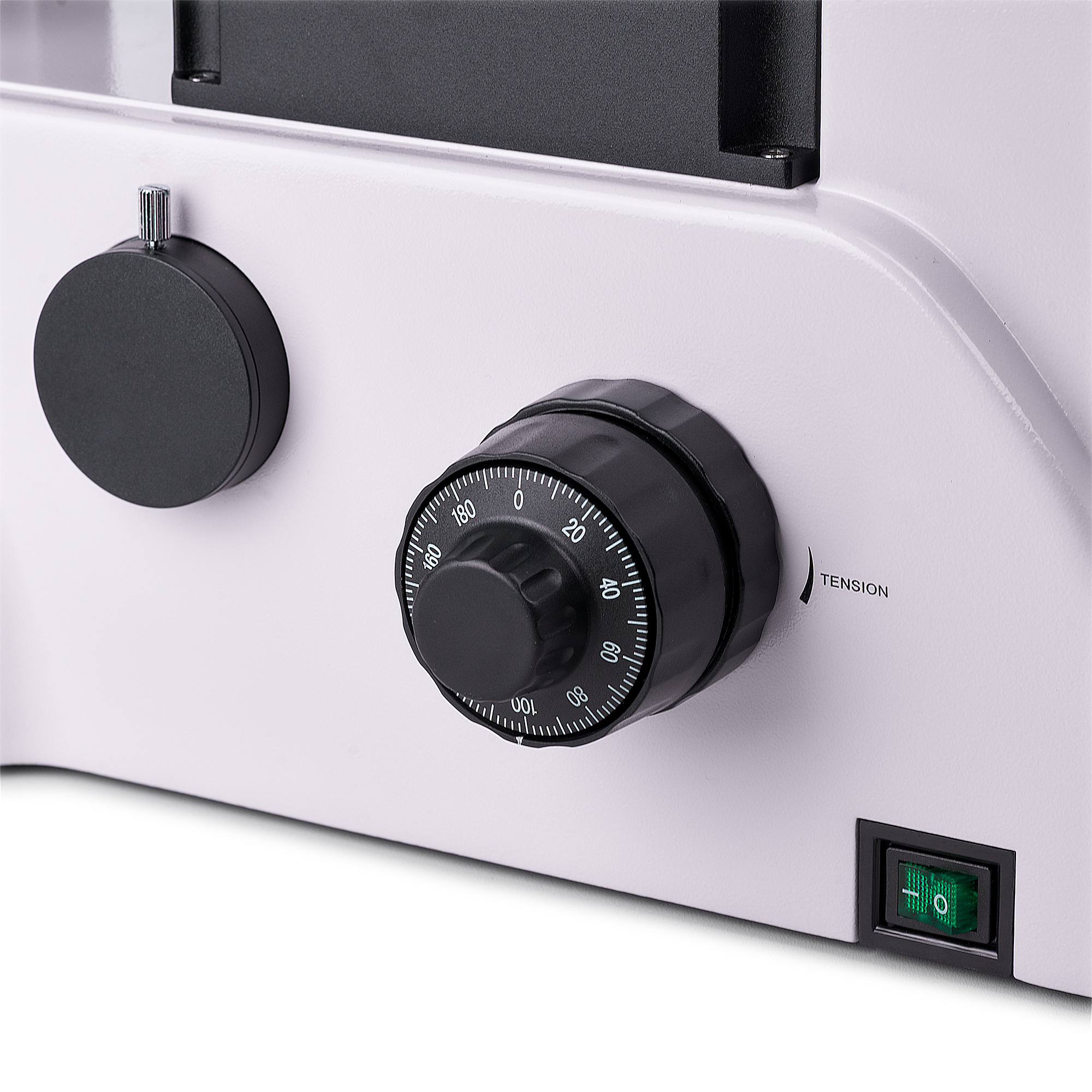

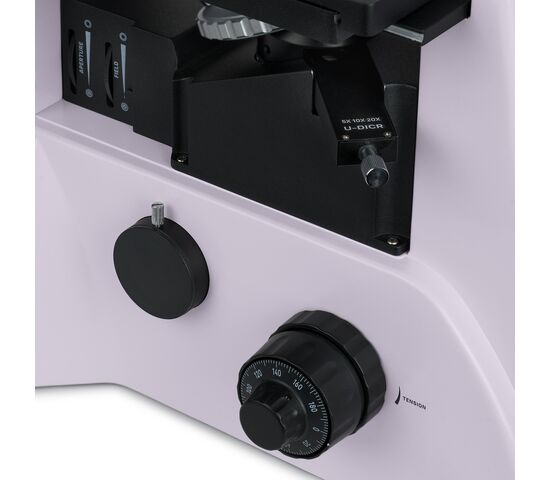

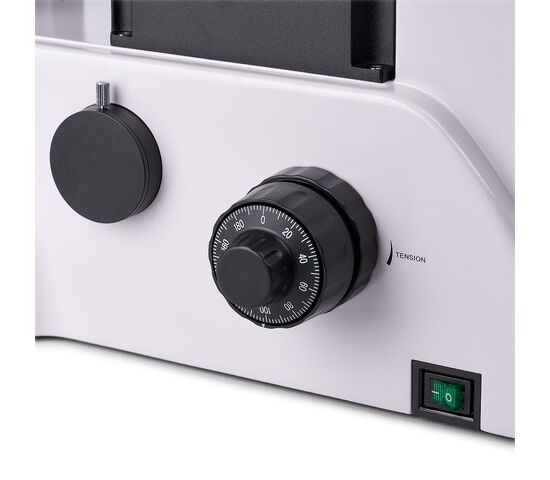

Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.

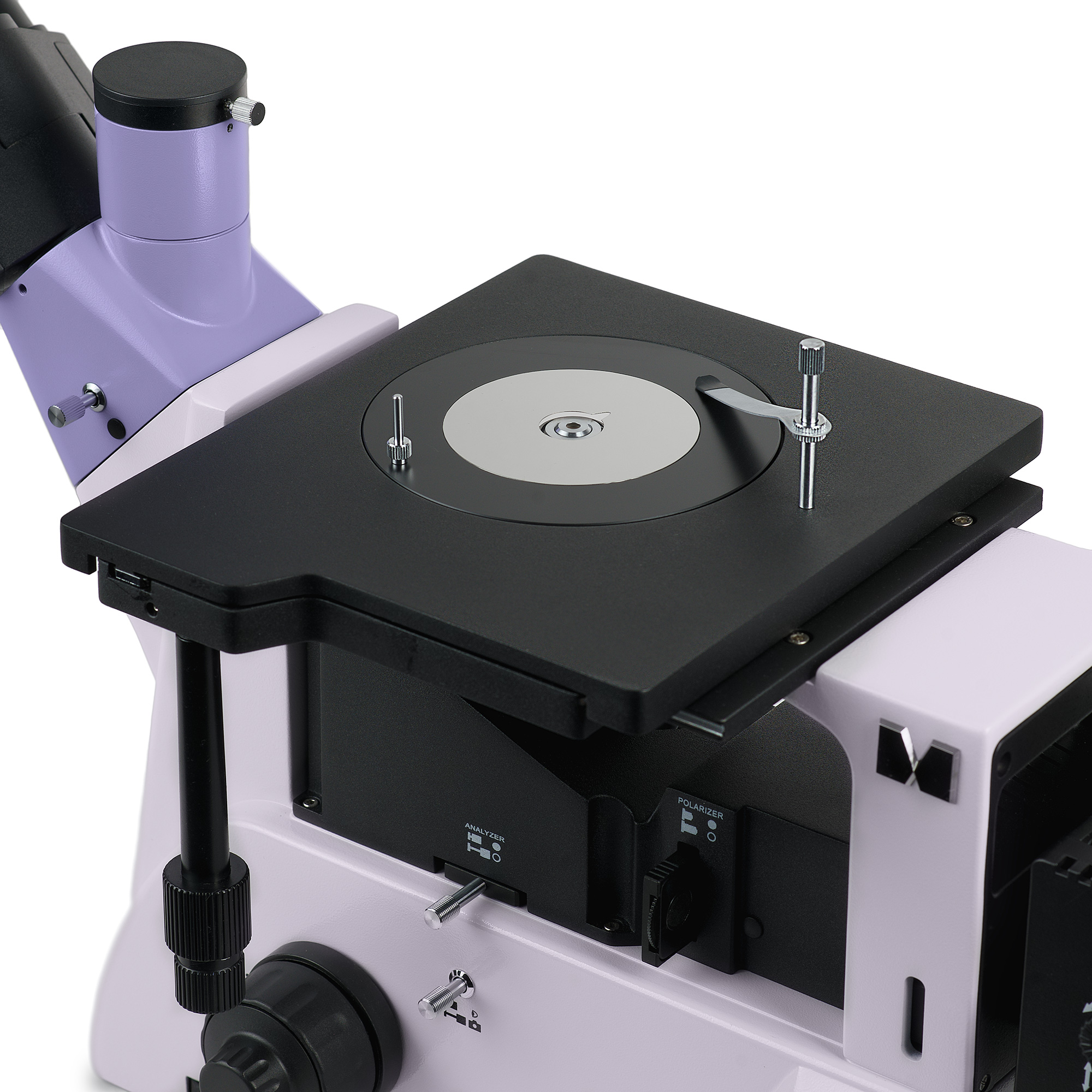

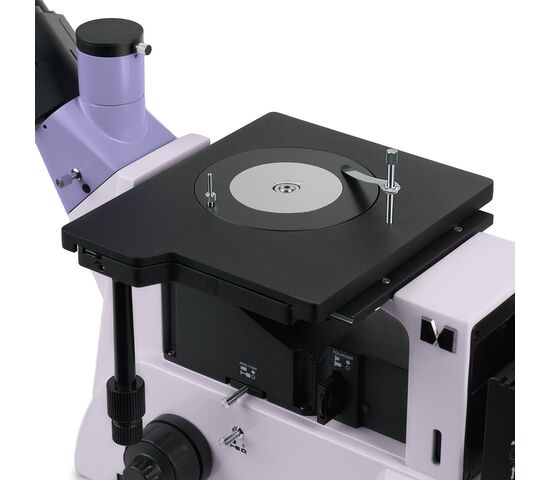

Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

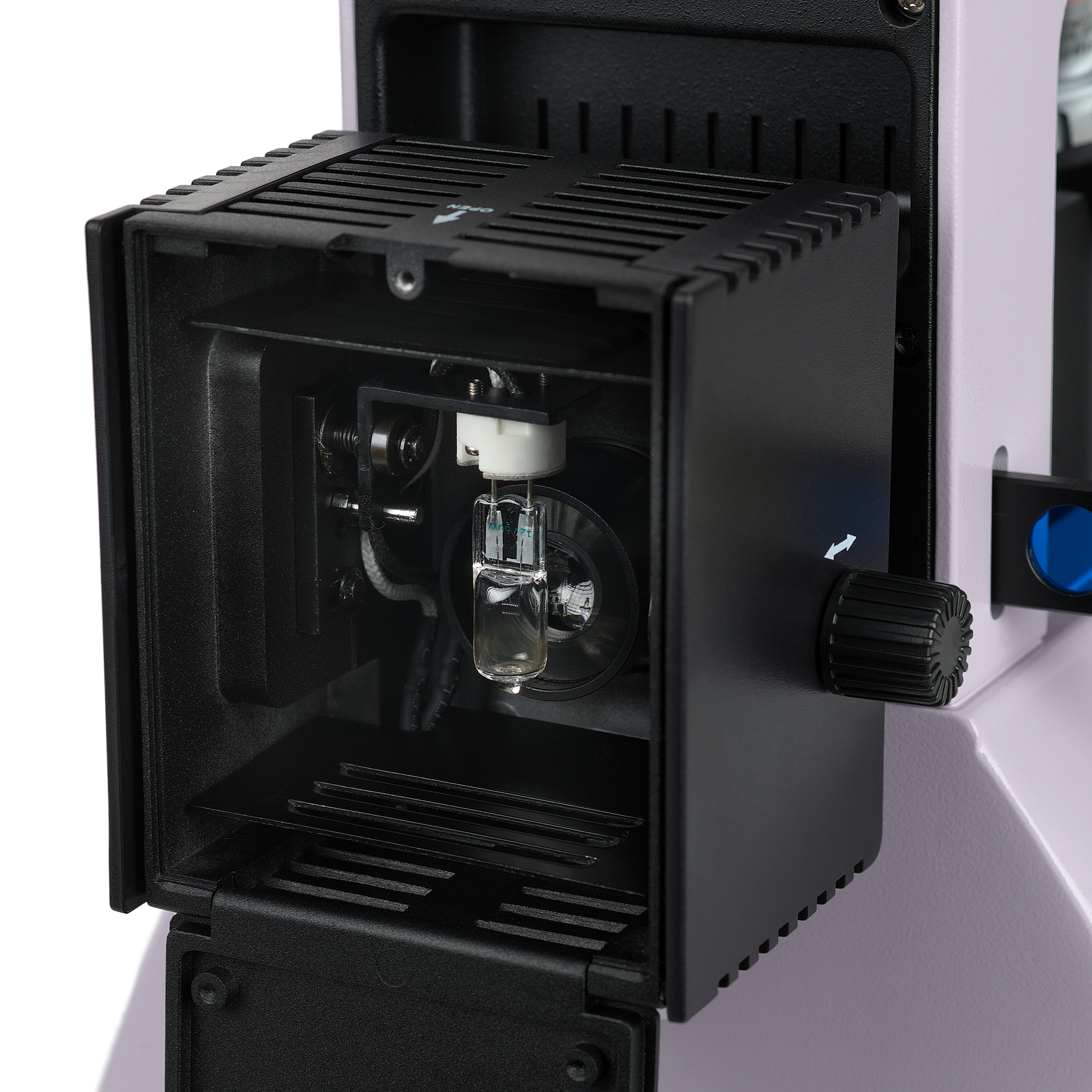

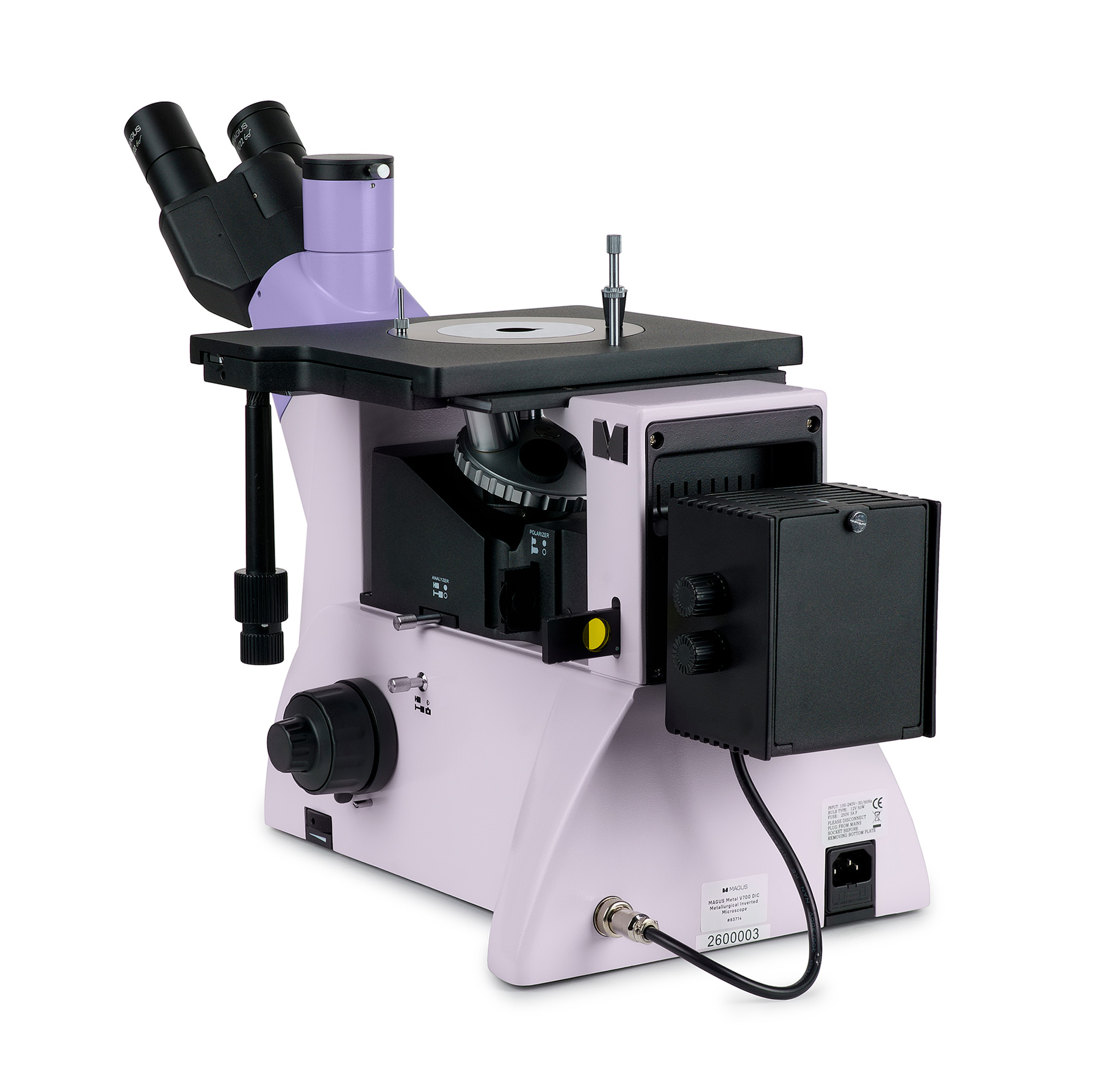

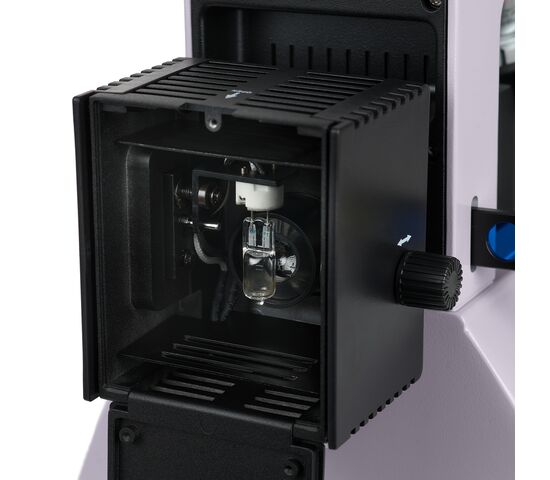

Источник света В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле, поляризованном свете и дифференциально-интерференционном контрасте. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

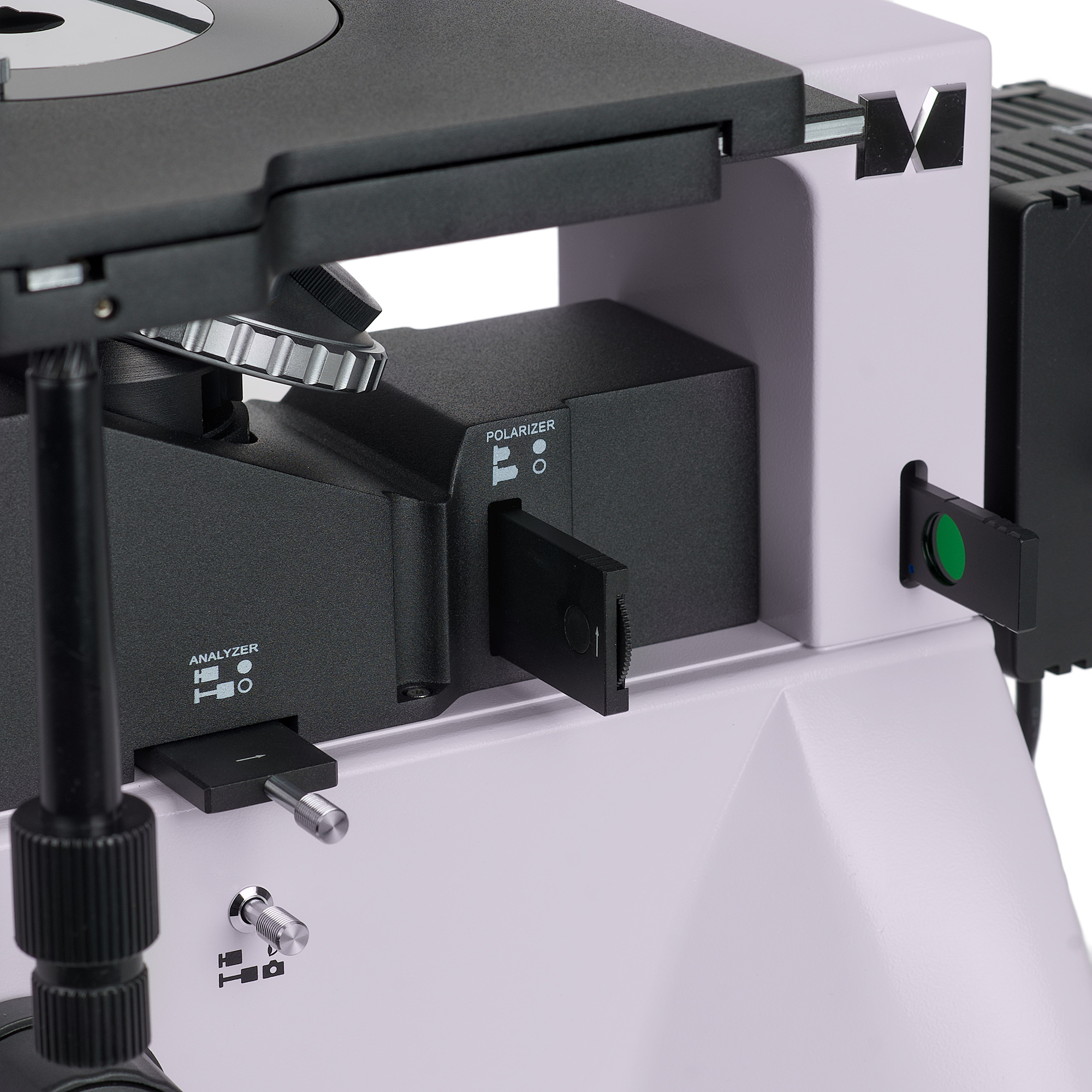

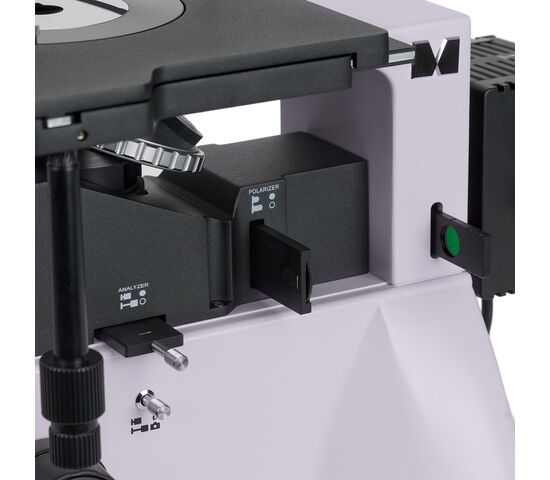

Осветительная система отраженного света Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается.

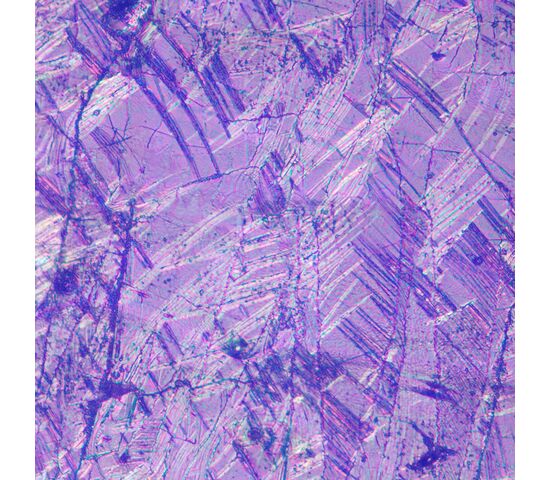

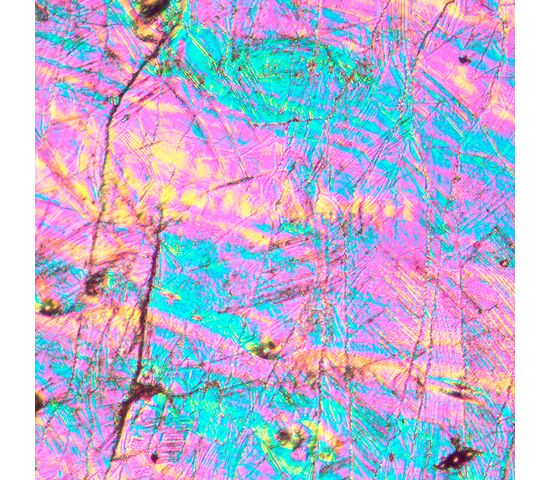

Слайдер с призмой ДИК используется при работе по методу дифференциально-интерференционного контраста с объективами 5х, 10х и 20х. Набор светофильтров поможет правильно настроить цветопередачу.
Аксессуары Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.
Основные особенности:
- Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
- Тринокулярная визуальная насадка с возможностью изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Мощный 50-ваттный галогенный осветитель отраженного света для яркого естественного освещения
- Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации, слот для ДИК-слайдеров
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
- Большой выбор дополнительных окуляров и объективов

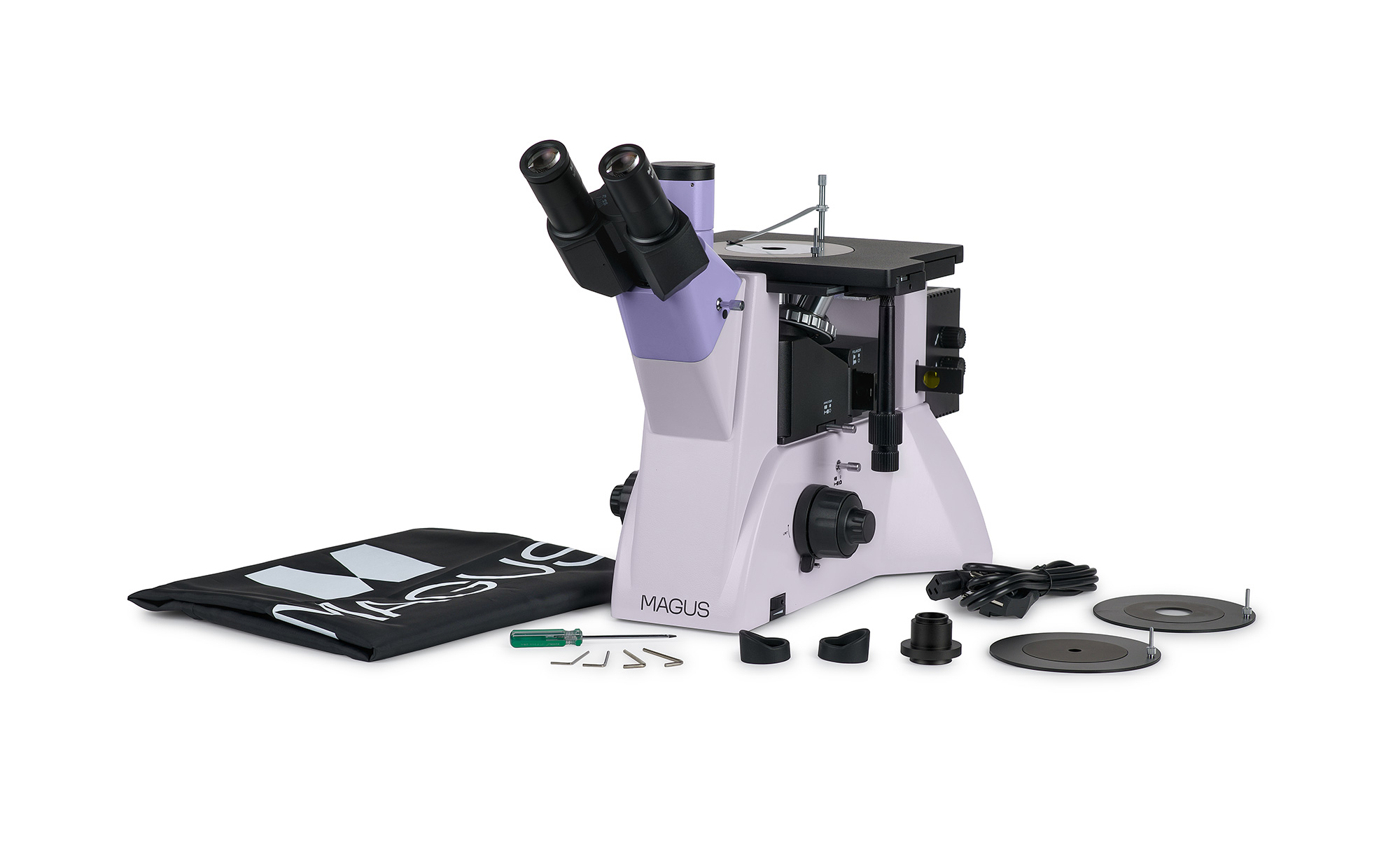

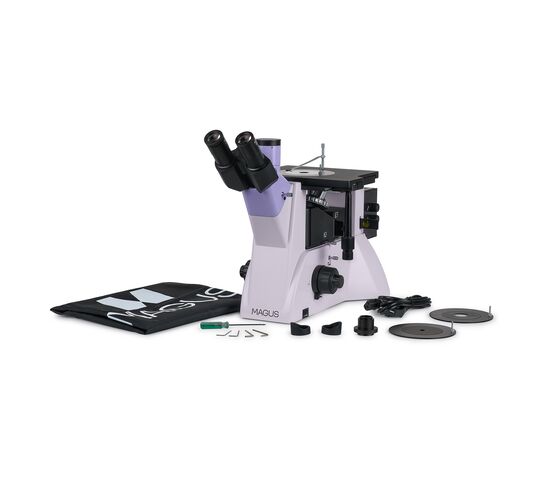

Комплектация
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Фонарь лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- ДИК-слайдер для объективов 5х, 10х и 20х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Цифровая камера
- Калибровочный слайд
| Артикул | 83714 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 35x68x49 см |
| Вес в упаковке | 15.96 кг |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная |
| Насадка | Зидентопф с возможностью разворота на 180° |
| Угол наклона окулярной насадки | 45° |
| Диапазон увеличения, крат | 50 — 500 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм; 10x/22 мм со шкалой (*опция: 10x/22 мм с перекрестьем; 12,5x/14 мм; 15х/15 мм; 20х/12 мм; 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: LMPlan 5x/0,12 DIC, LMPlan 10x/0,25 DIC, LMPlan 20x/0,40 DIC, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов, с ДИК-слотом |
| Рабочее расстояние, мм | 15,73 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 4,5 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 242x200 |
| Диапазон перемещения предметного столика, мм | 30/30 |
| Характеристики предметного столика | двухкоординатный механический, круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В / 50 Гц |
| Тип лампы подсветки | 12 В/50 Вт, цоколь G6 |
| Светофильтры | желтый, зеленый, матовый, синий |
| Диапазон рабочих температур, °С | 5...+35 |
| Дополнительно | ДИК-слайдер для объективов 5х, 10х и 20х, съемные анализатор и поляризатор |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | нижняя (отраженный свет) |
| Метод исследования | светлое поле, поляризация, ДИК |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
