Описание

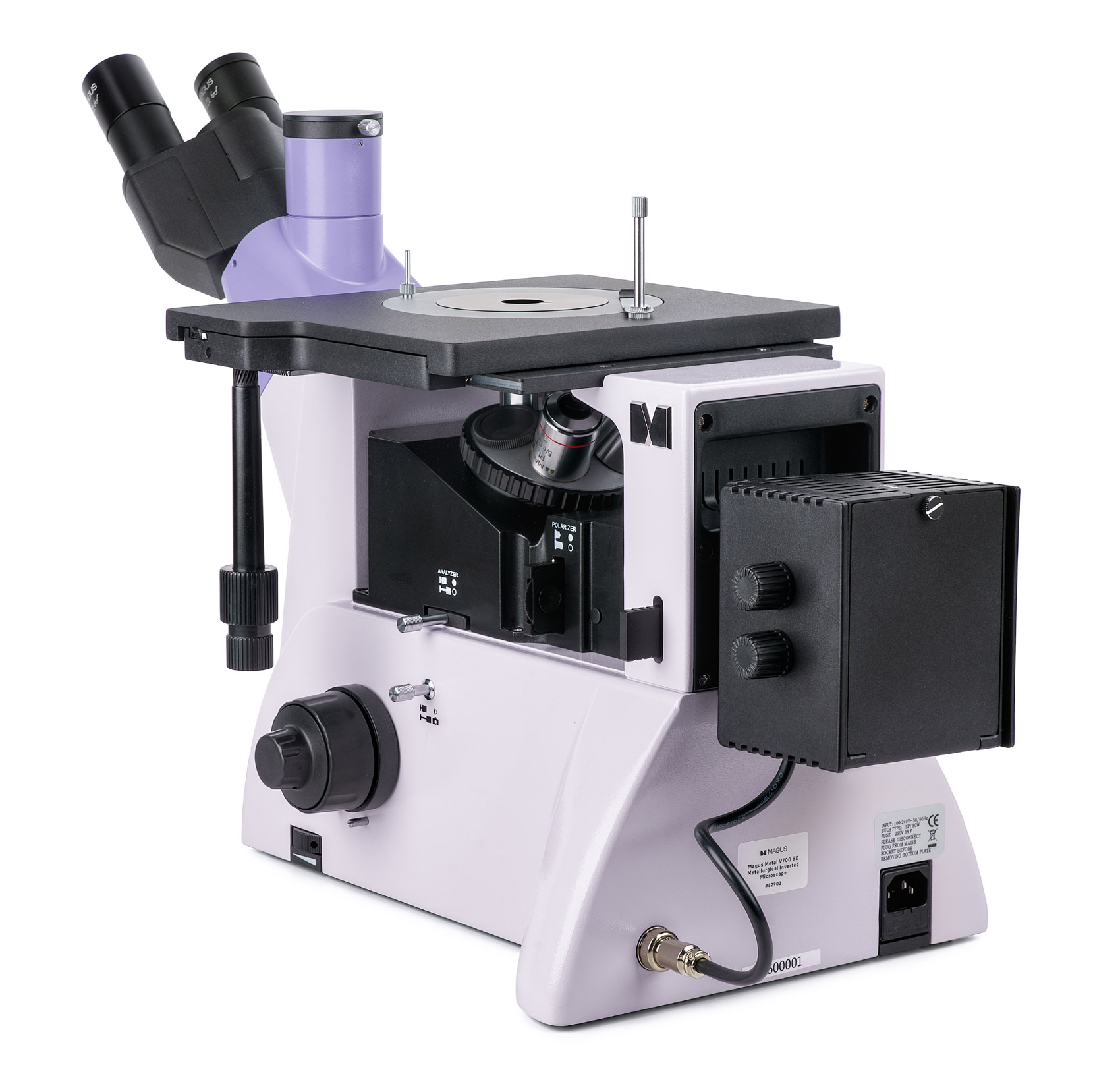

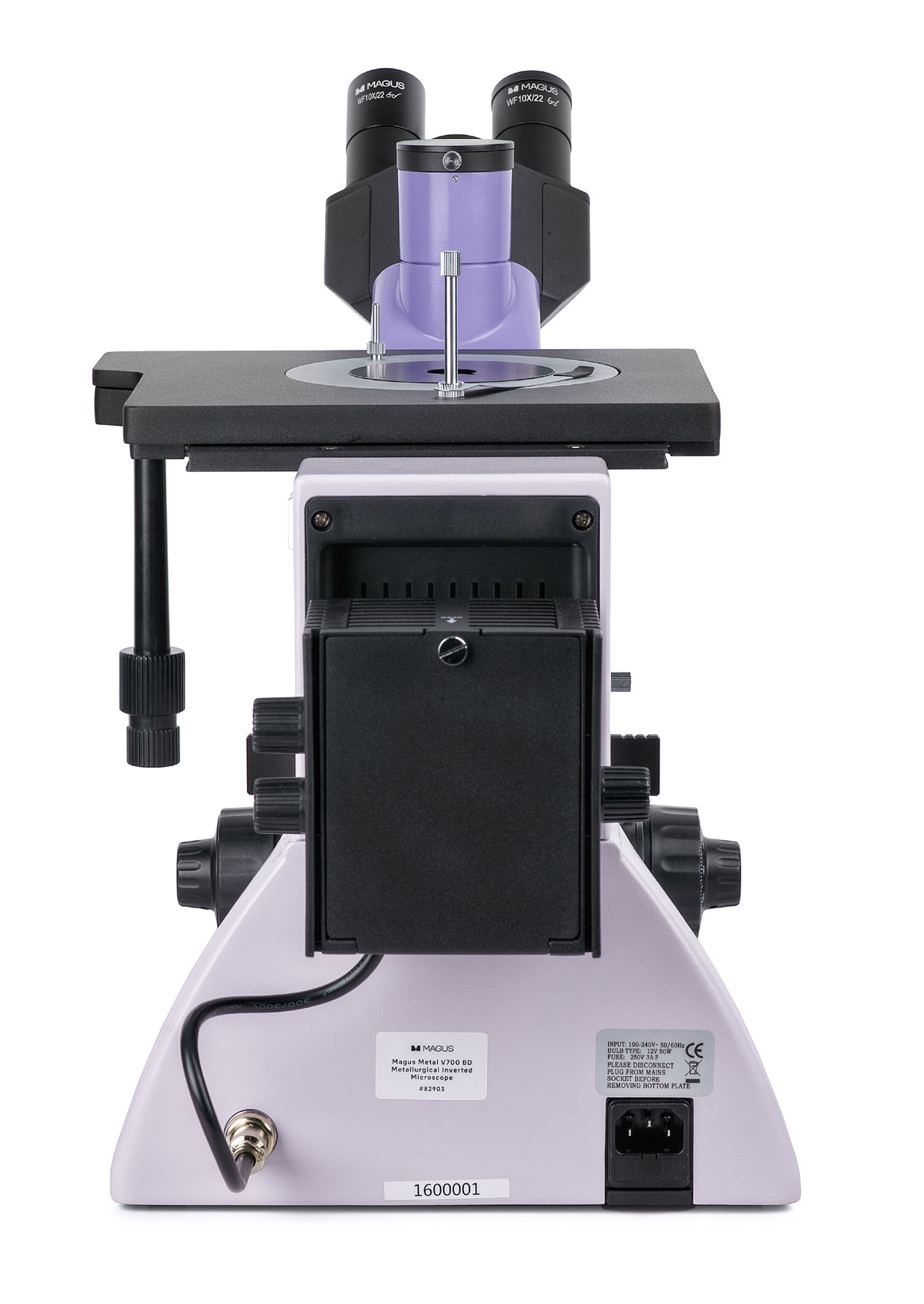

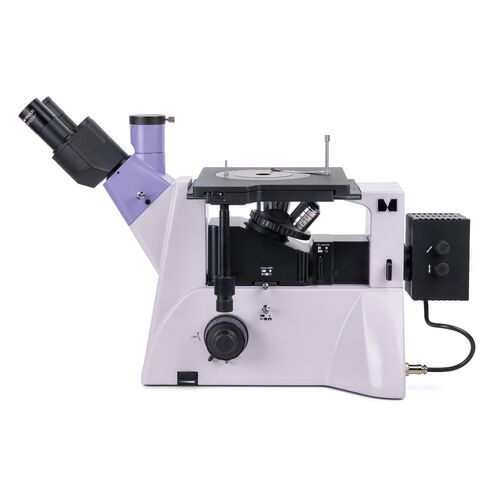

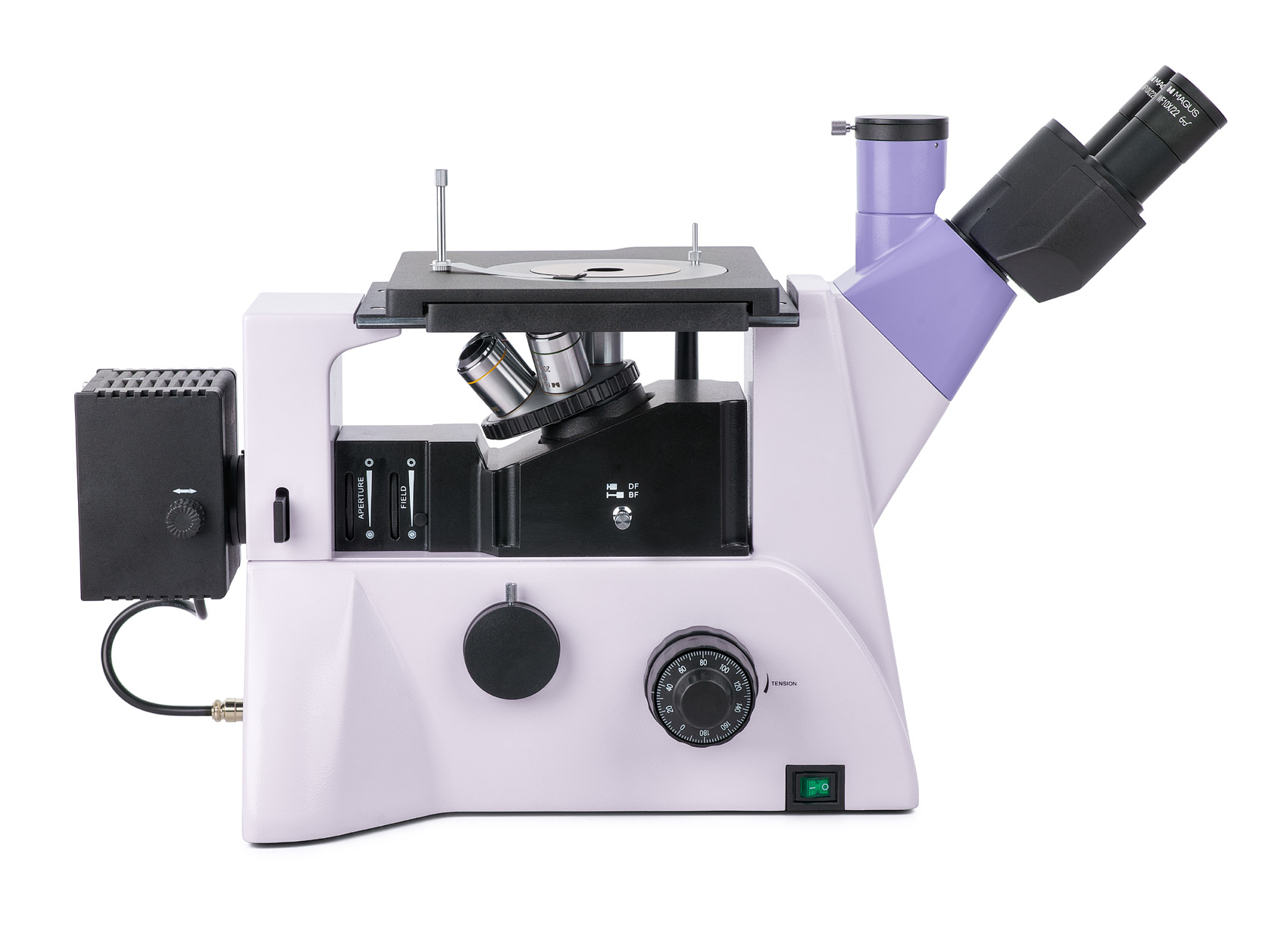

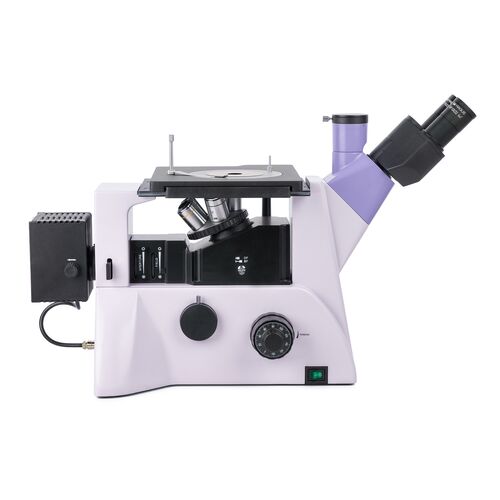

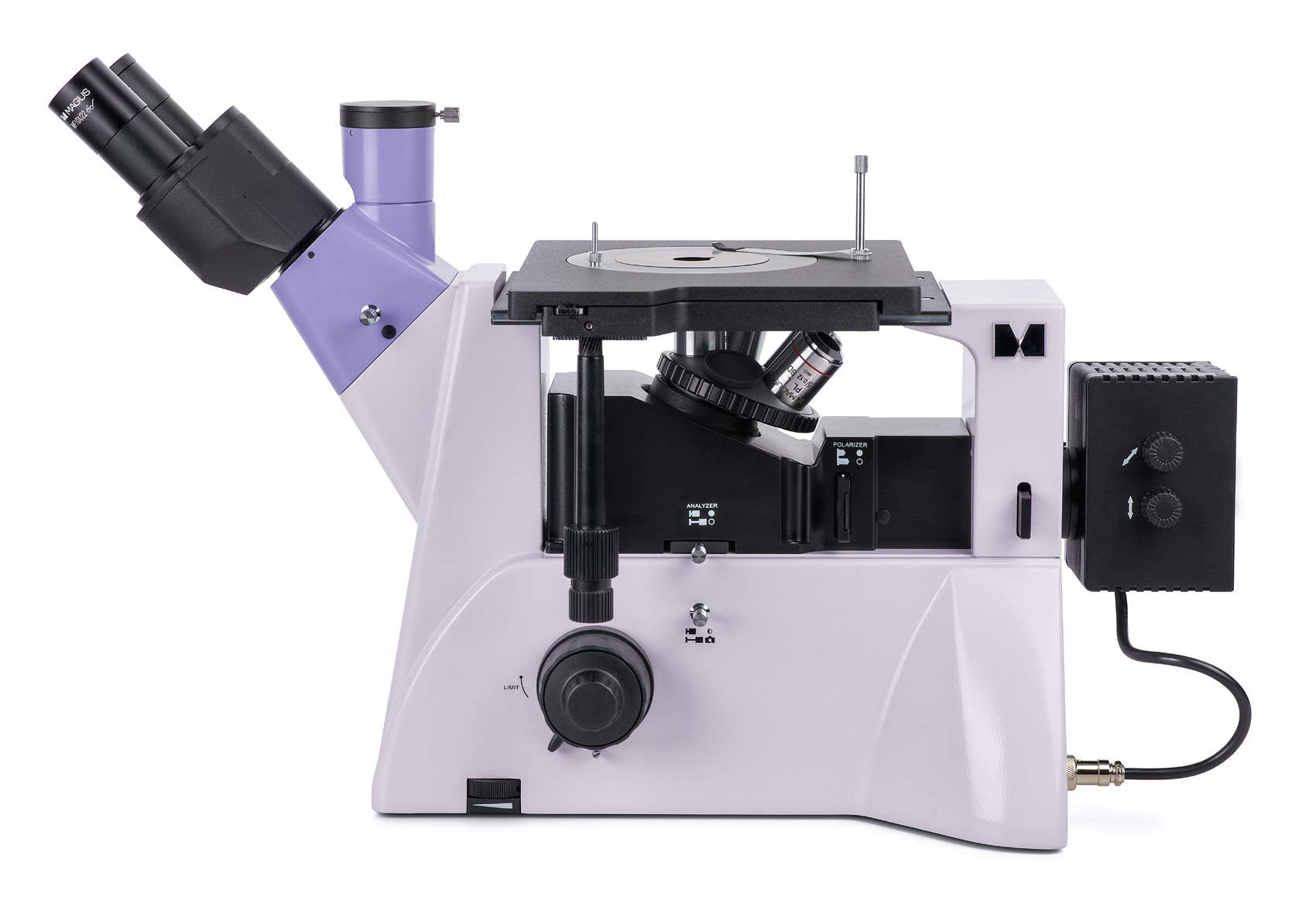

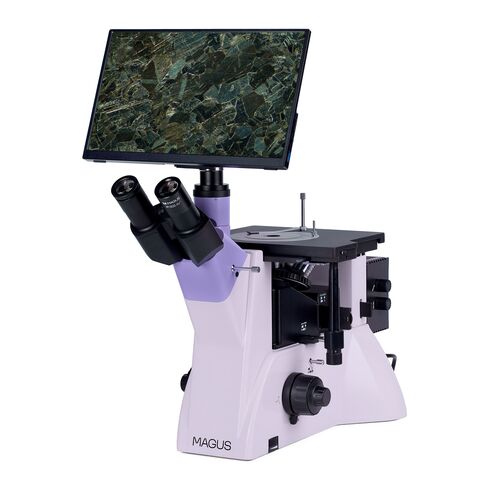

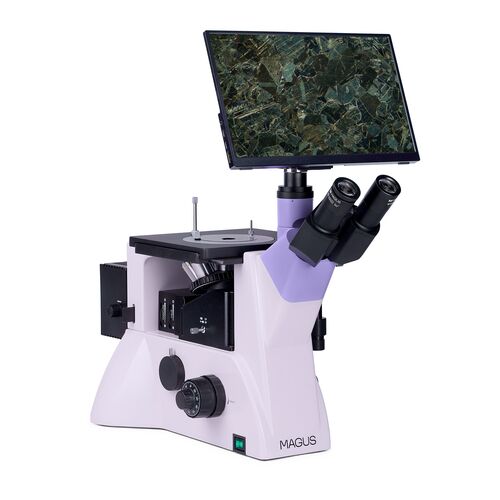

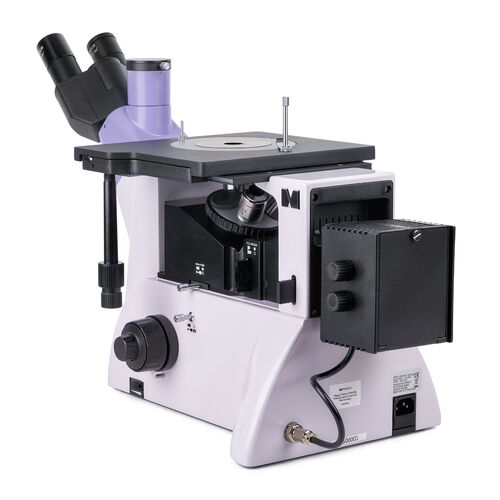

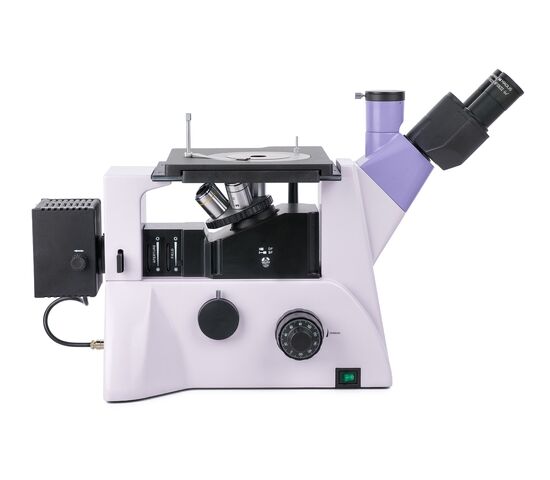

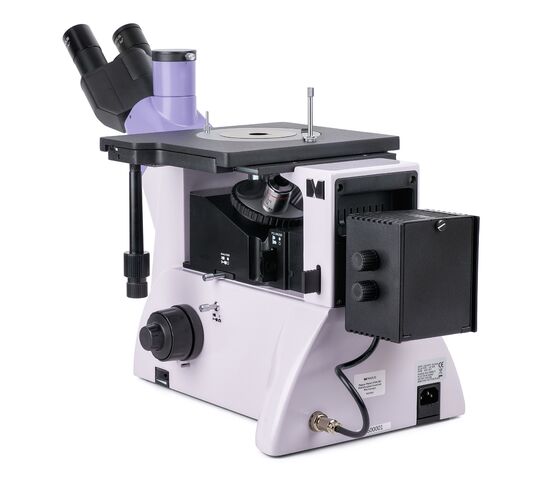

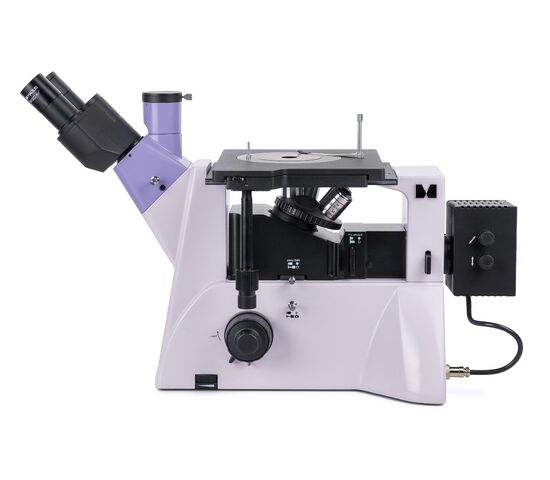

Микроскоп предназначен для изучения микроструктур металлов и сплавов, полупроводниковых материалов и других непрозрачных предметов.
Инвертированная микроскопа не ограничивает геометрию объекта исследования, а ограничивает только его массу – до 2 кг. Один образец гранита подвергается тщательной обработке, и образец устанавливается на столике внизу этой поверхности.
На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля, темного поля и простой поляризации.

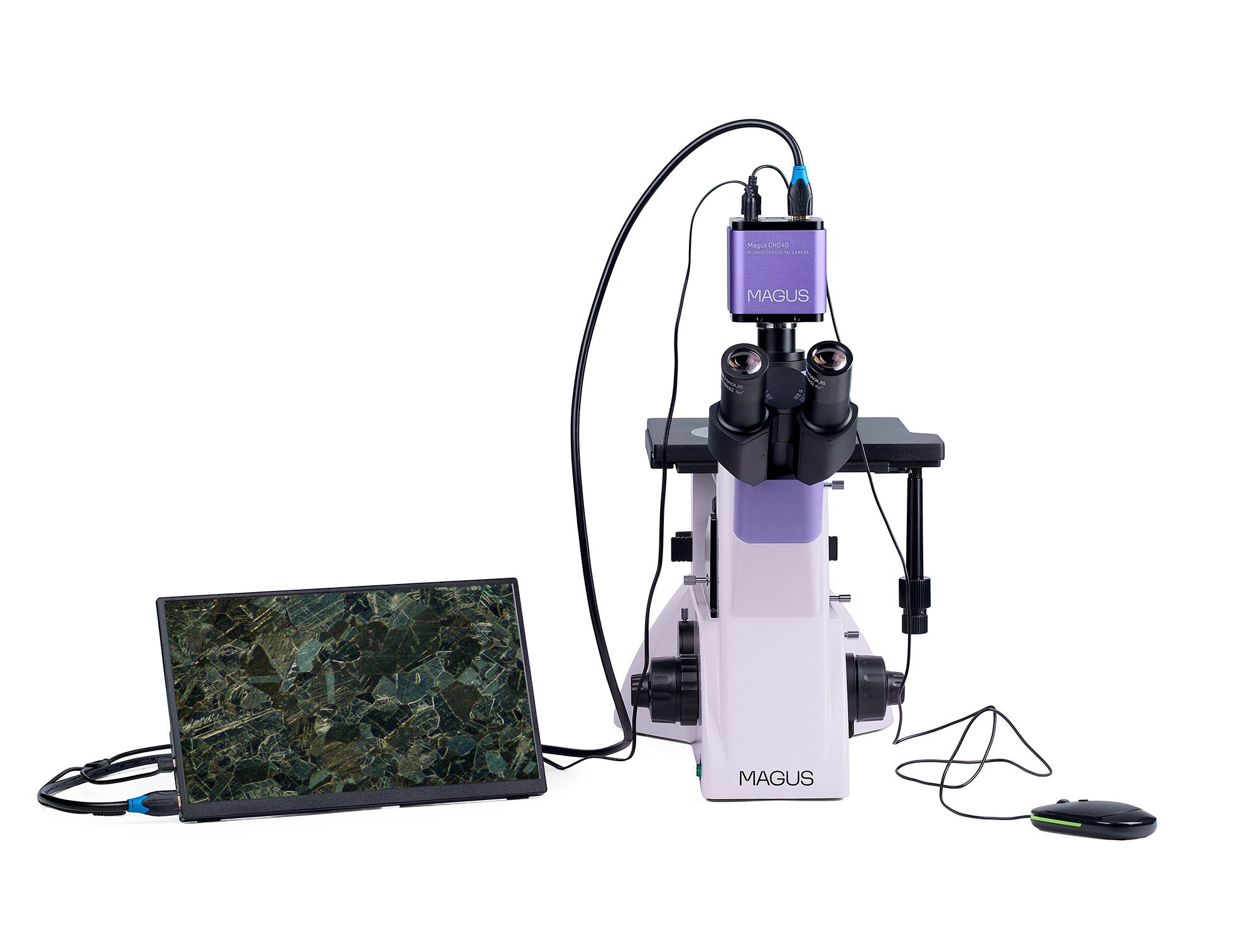

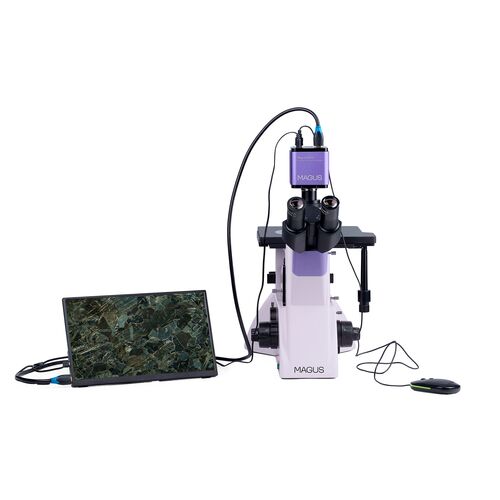

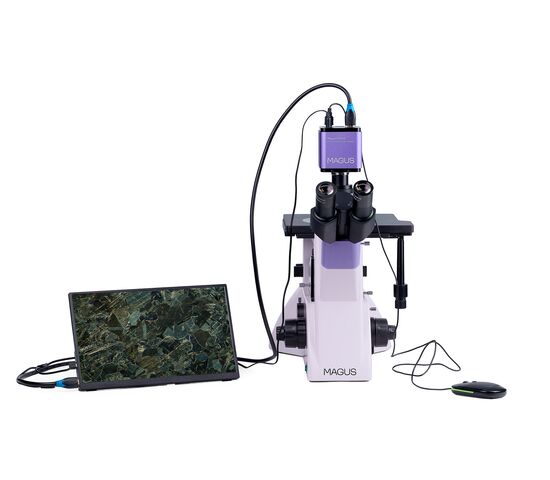

Два независимых канала предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

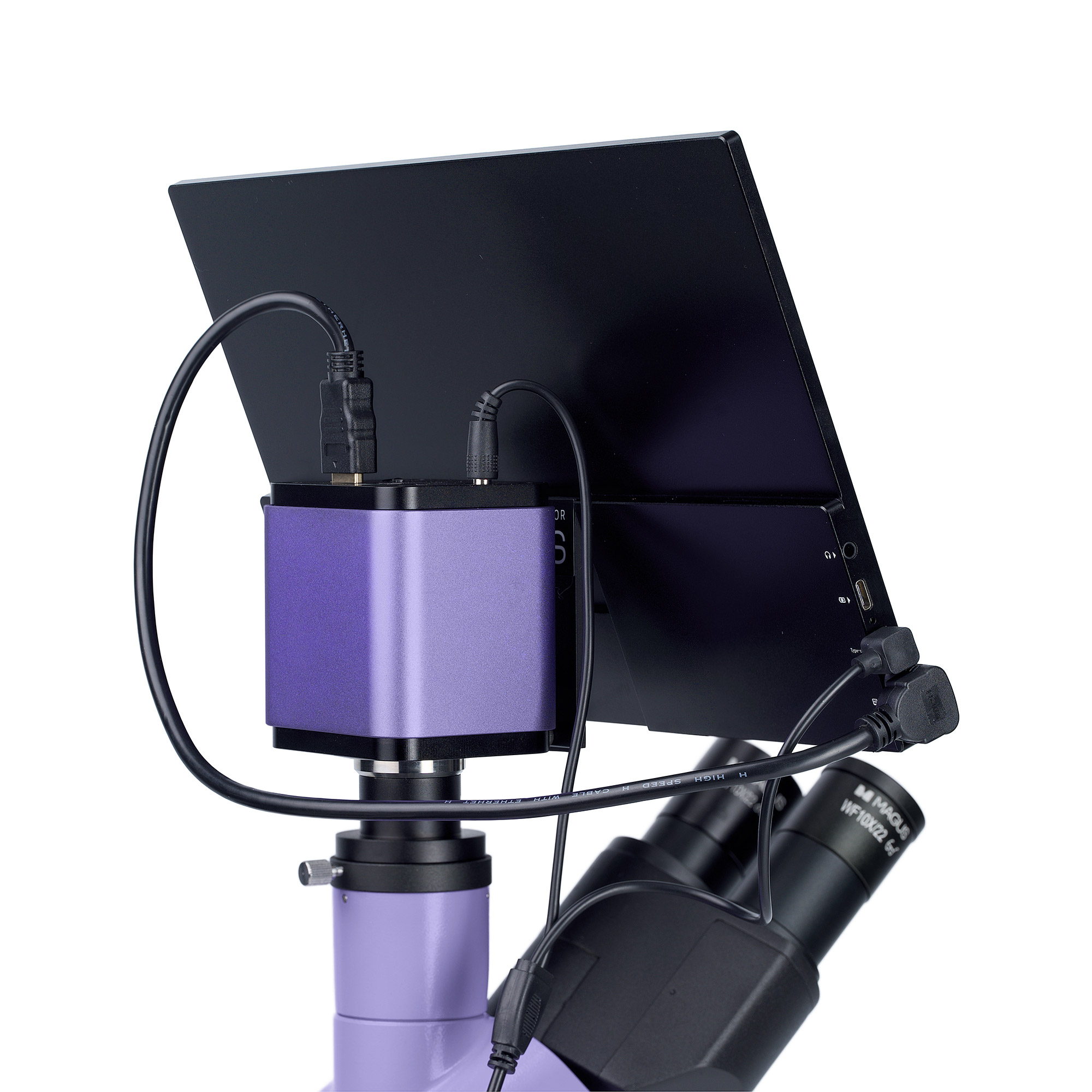

Цифровая камера

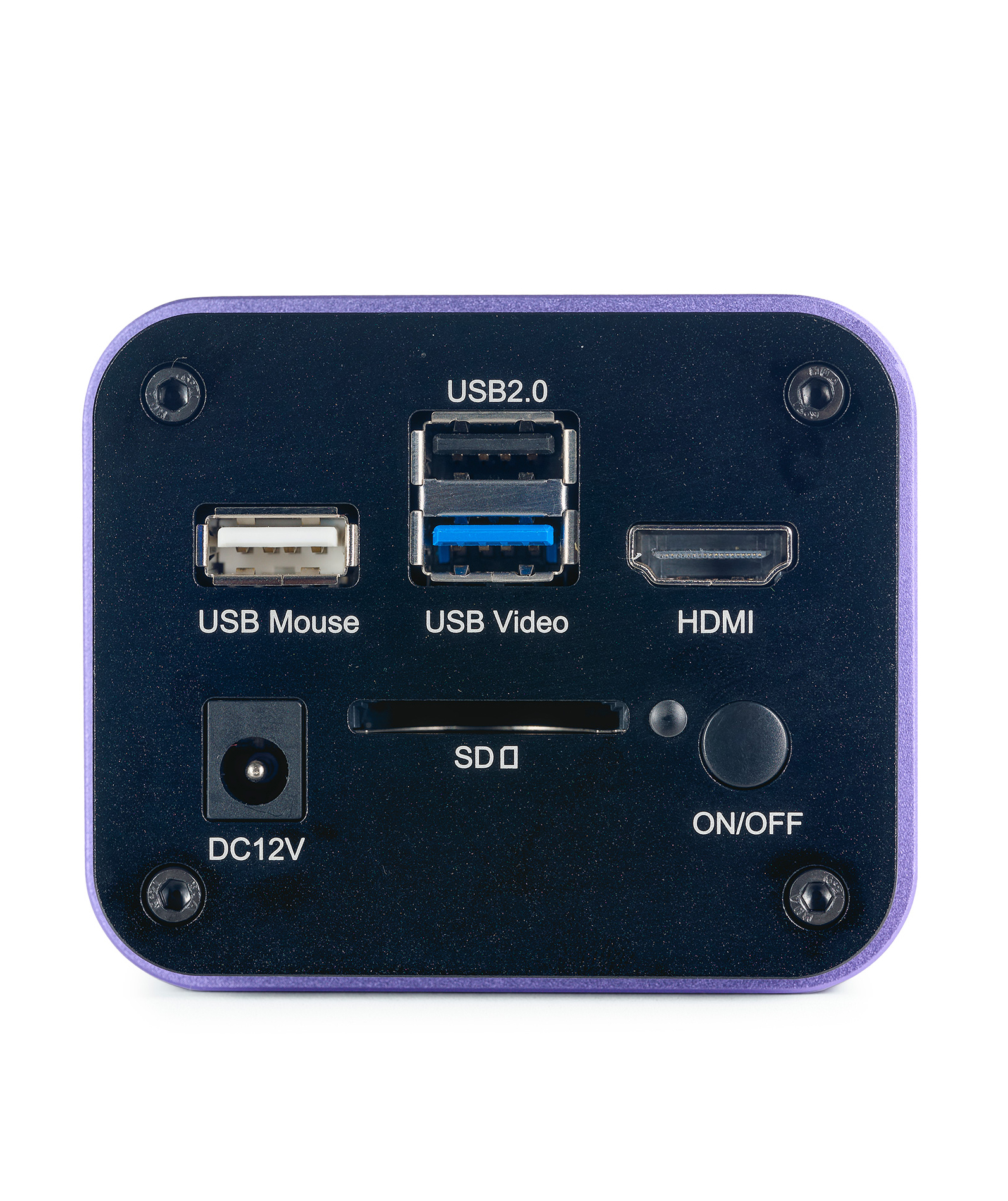

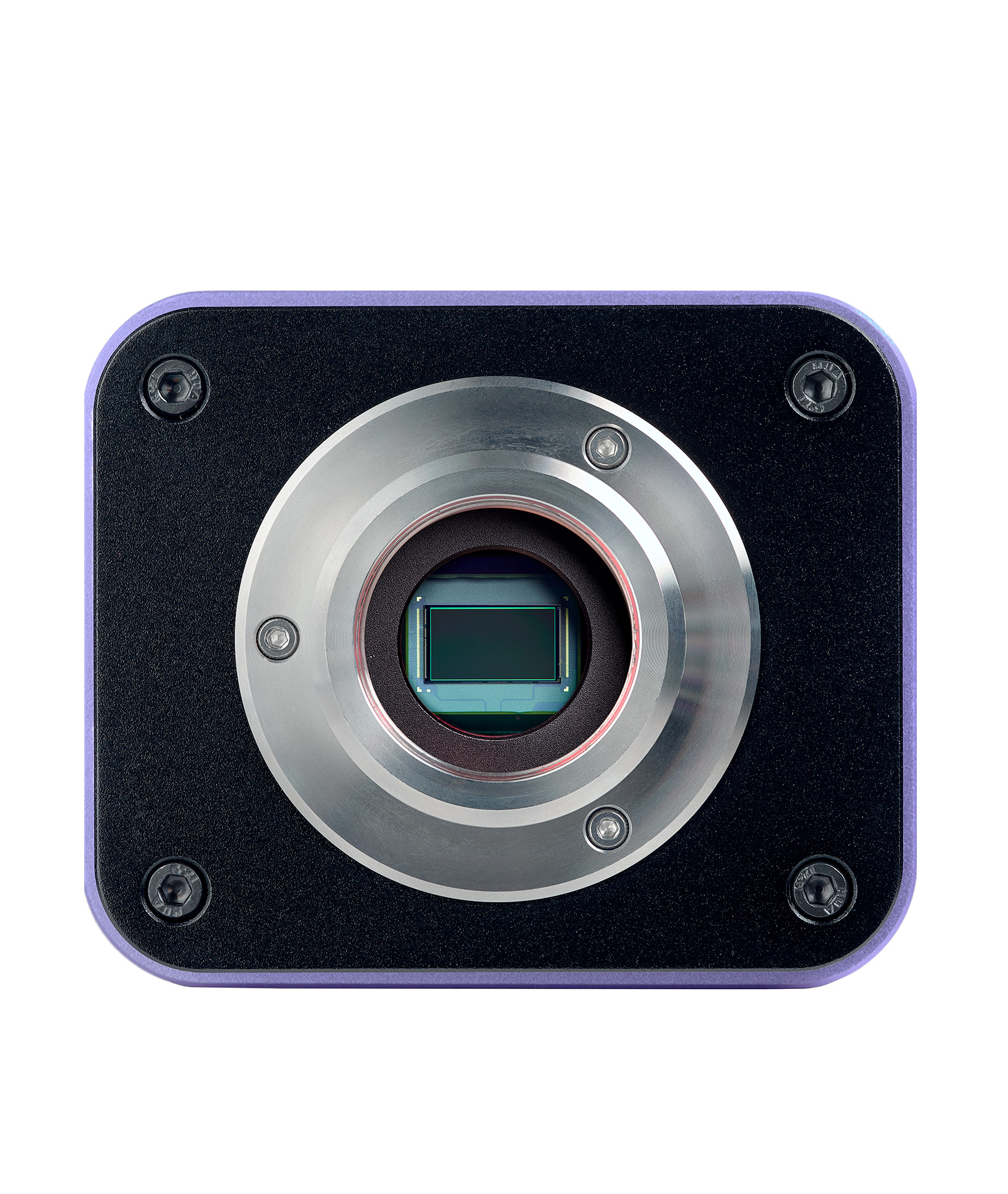

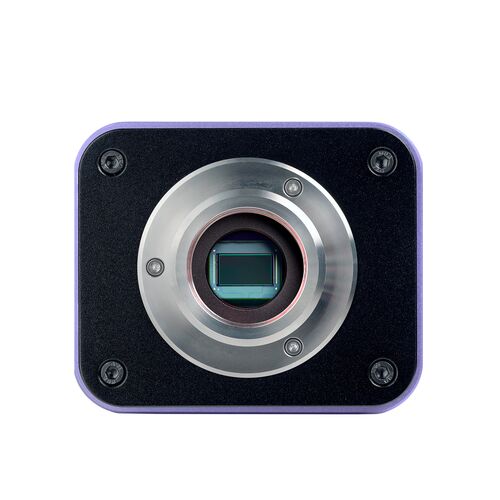

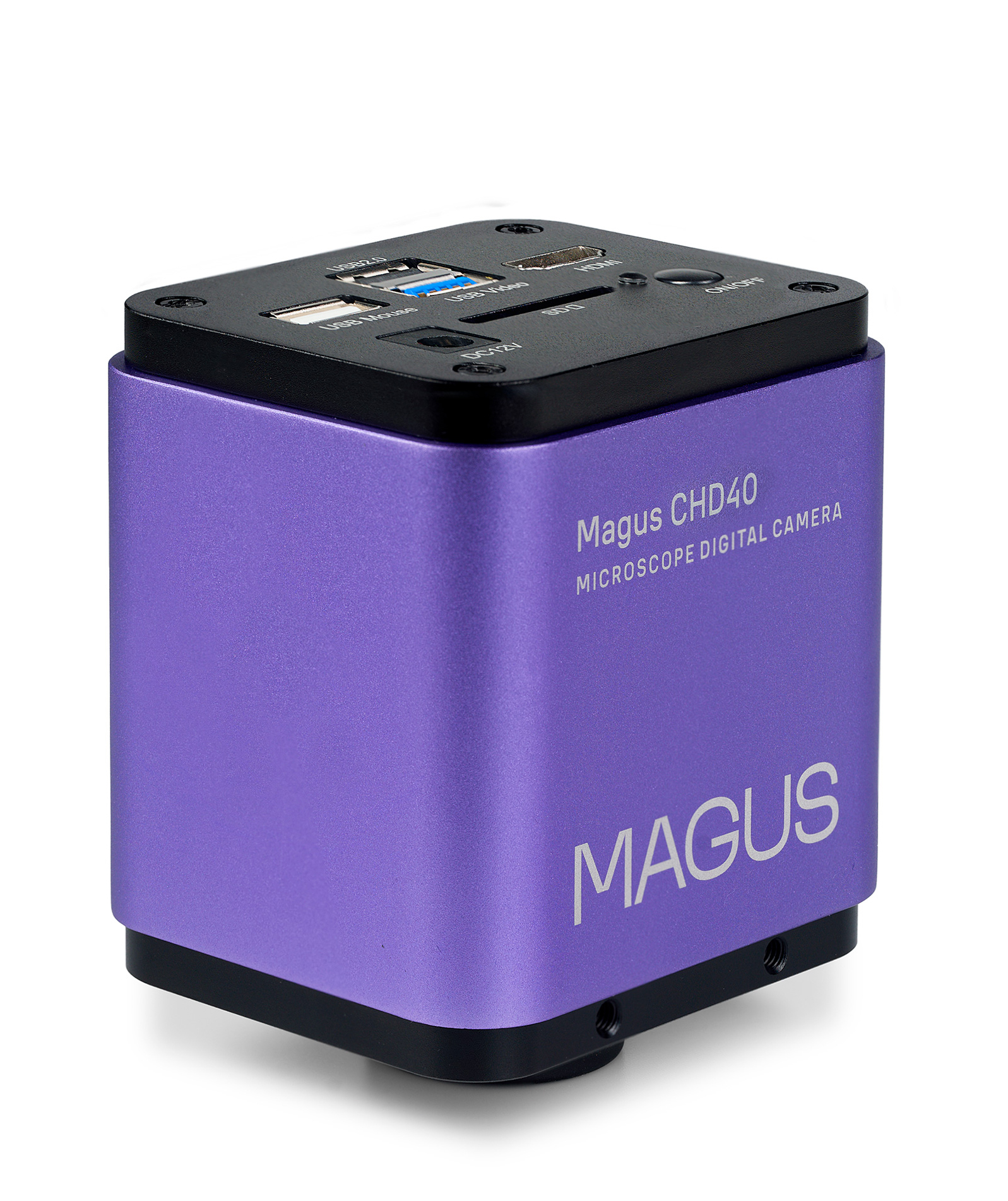

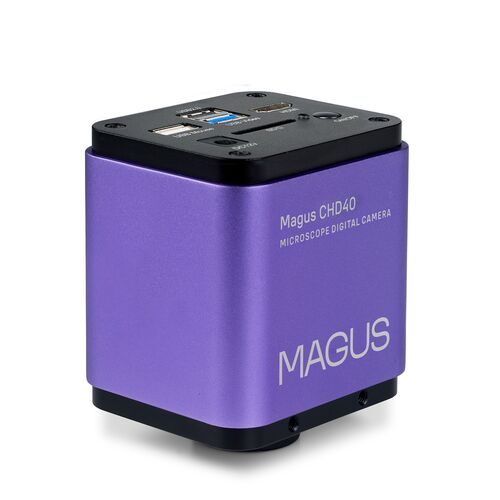

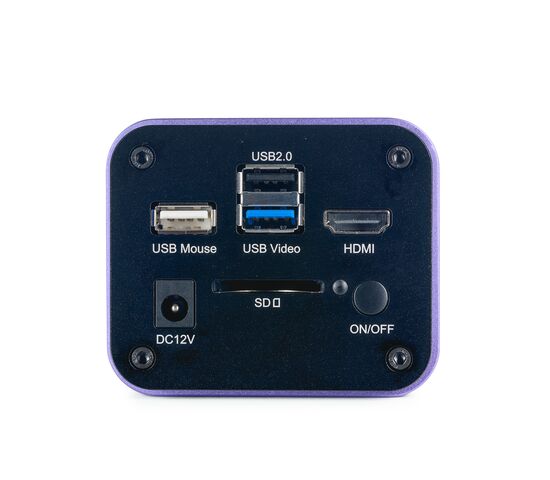

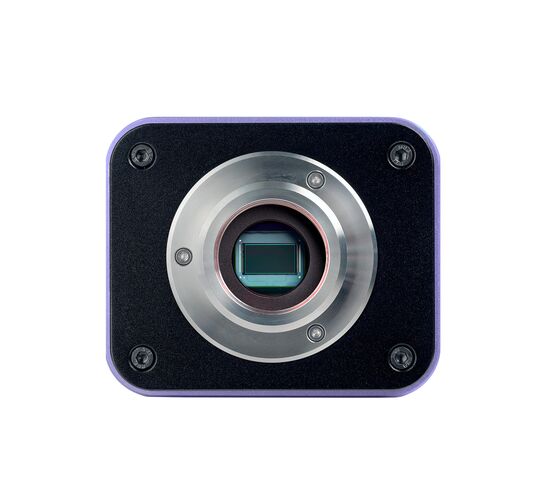

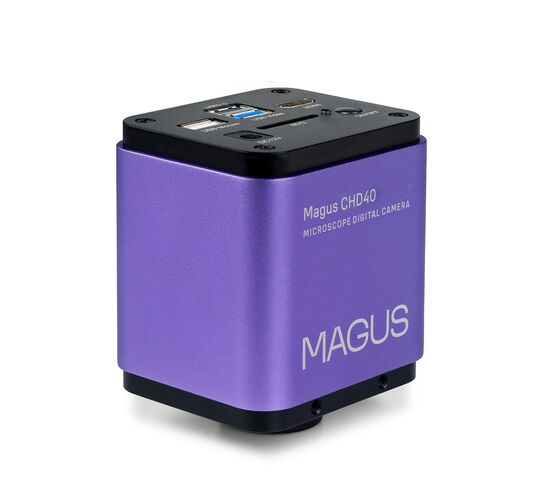

MAGUS CHD40 – цифровая HDMI-камера с несколькими видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мп и формирует реалистичное изображение в разрешении 4К (3840x2160 пикселей) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации с камеры на внешний экран. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с продолжительностью 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», без зависимостей и разрывов между кадрами. По максимально разрешенным изображениям информативно, перемещение объектов измеряется без шлейфов, передвижение объекта отображается без задержек.

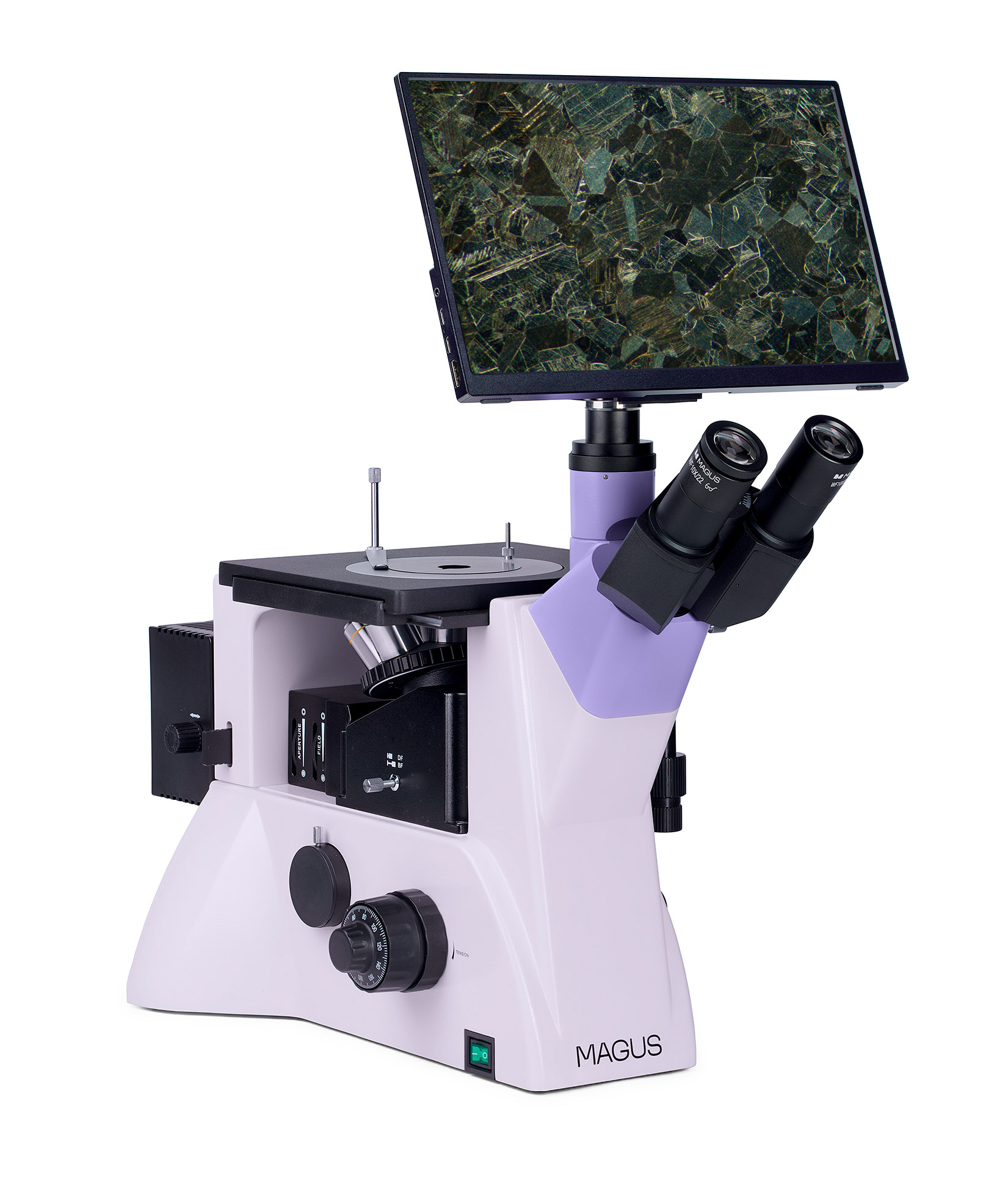

Монитор

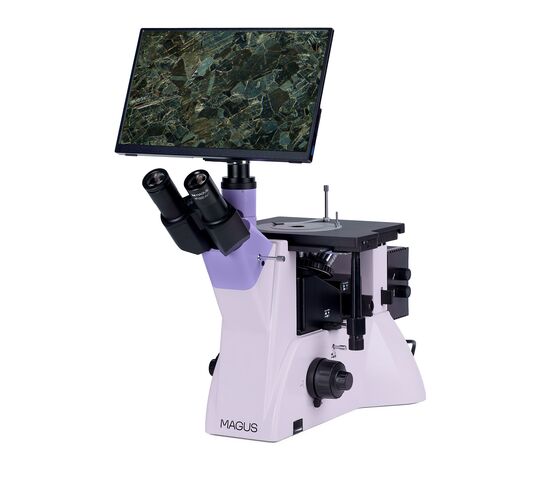

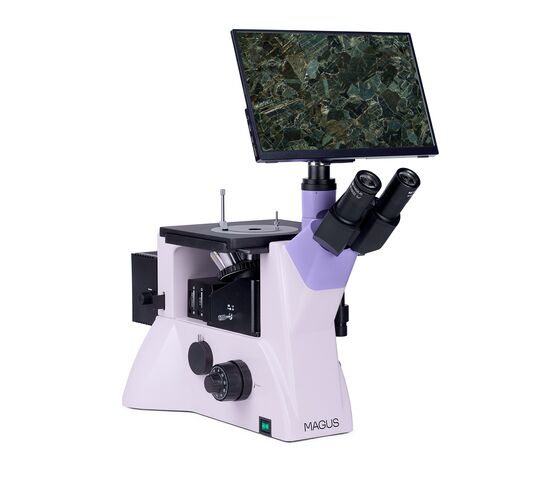

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.

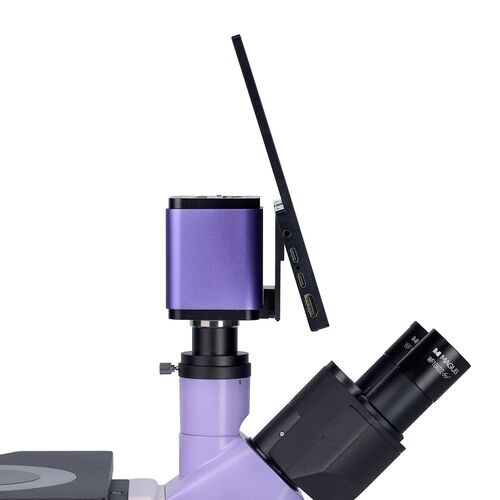

Он помещается в установленную камеру микроскопа и выводит изображение в первое время. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится непосредственно к камере или к штативу.

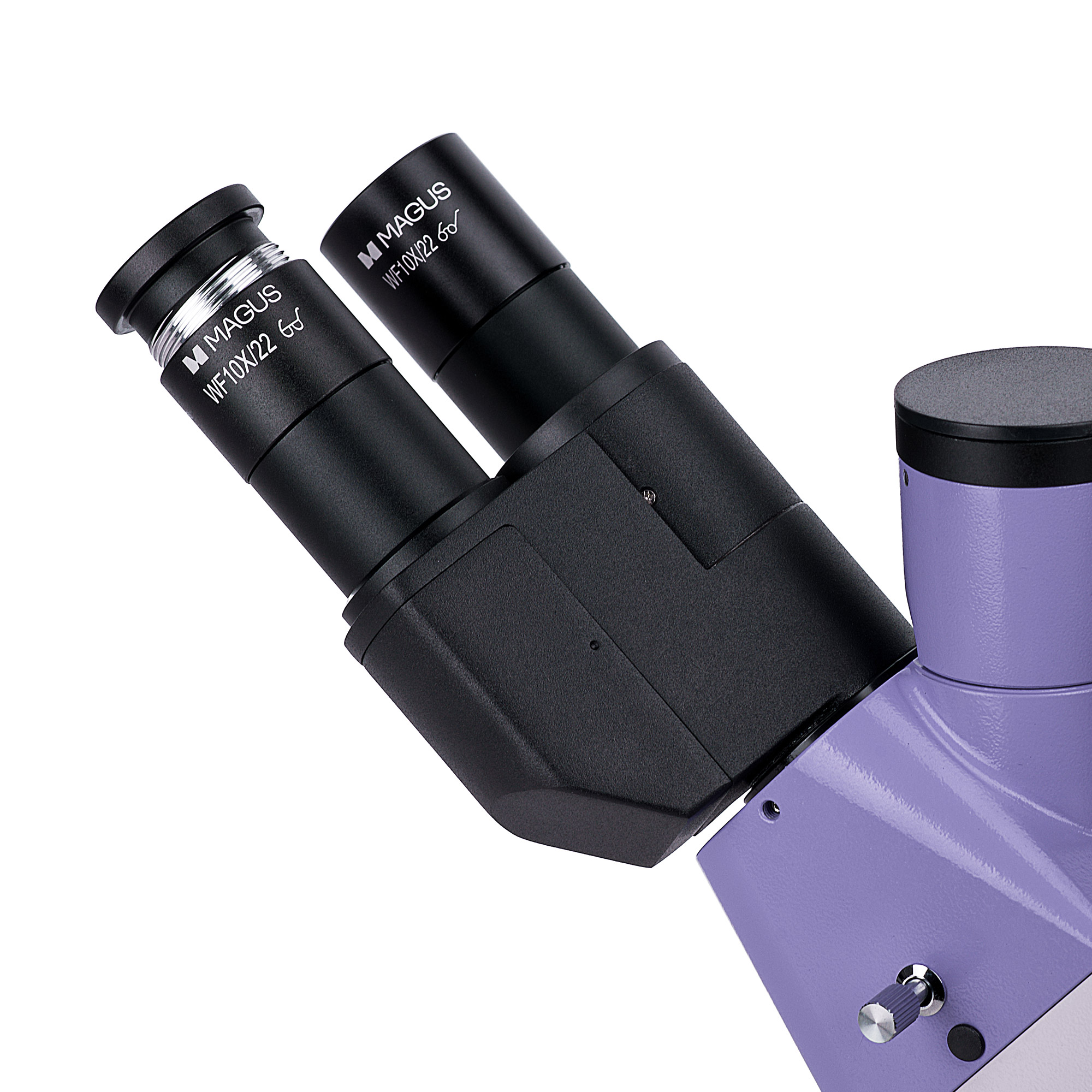

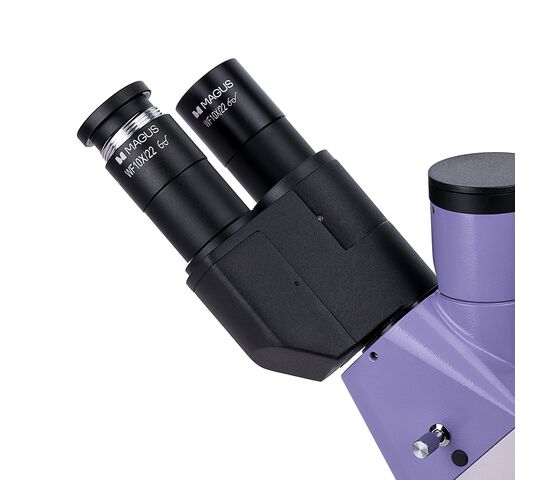

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

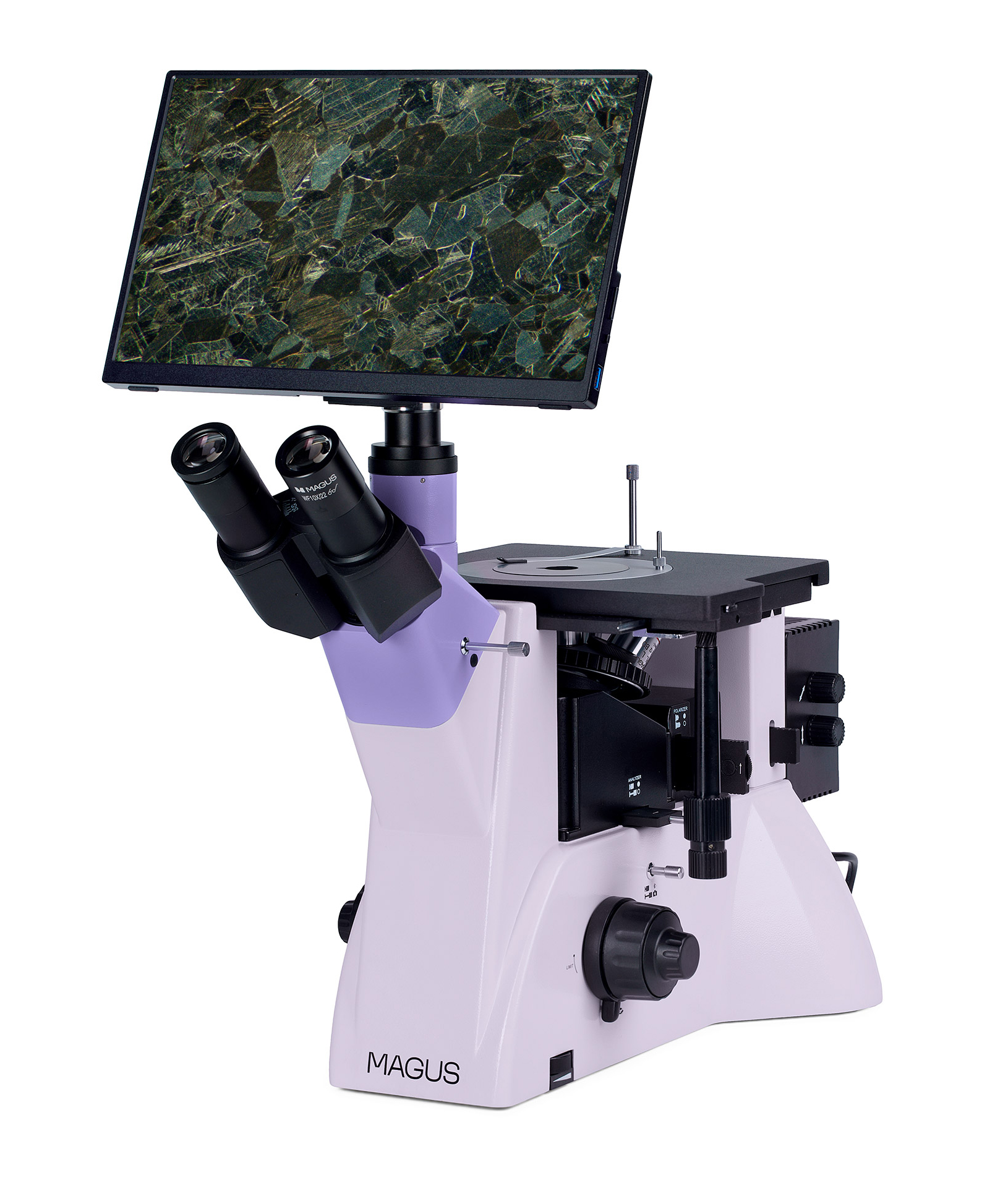

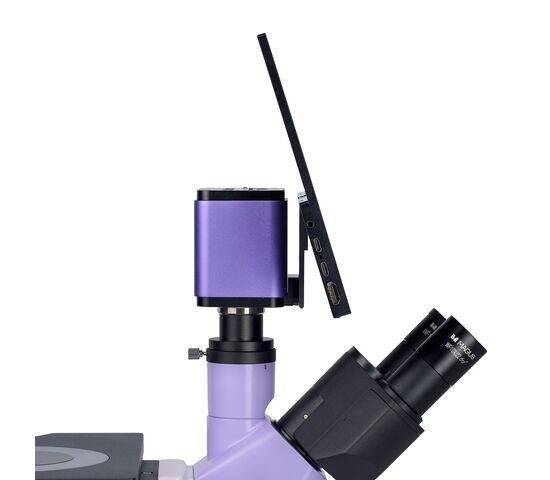

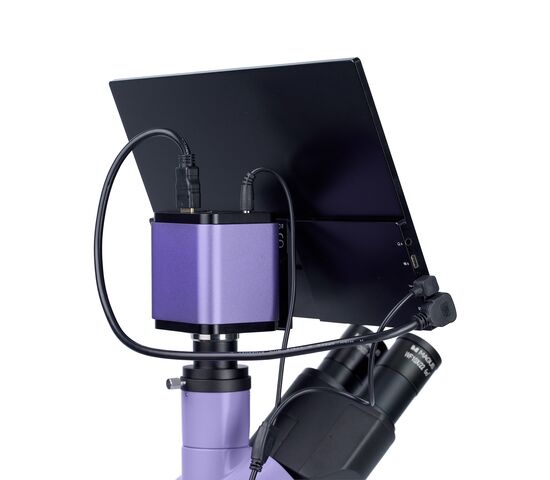

Монитор установлен в вертикальном тубусе визуальной насадки, цифровая камера в боковом канале визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

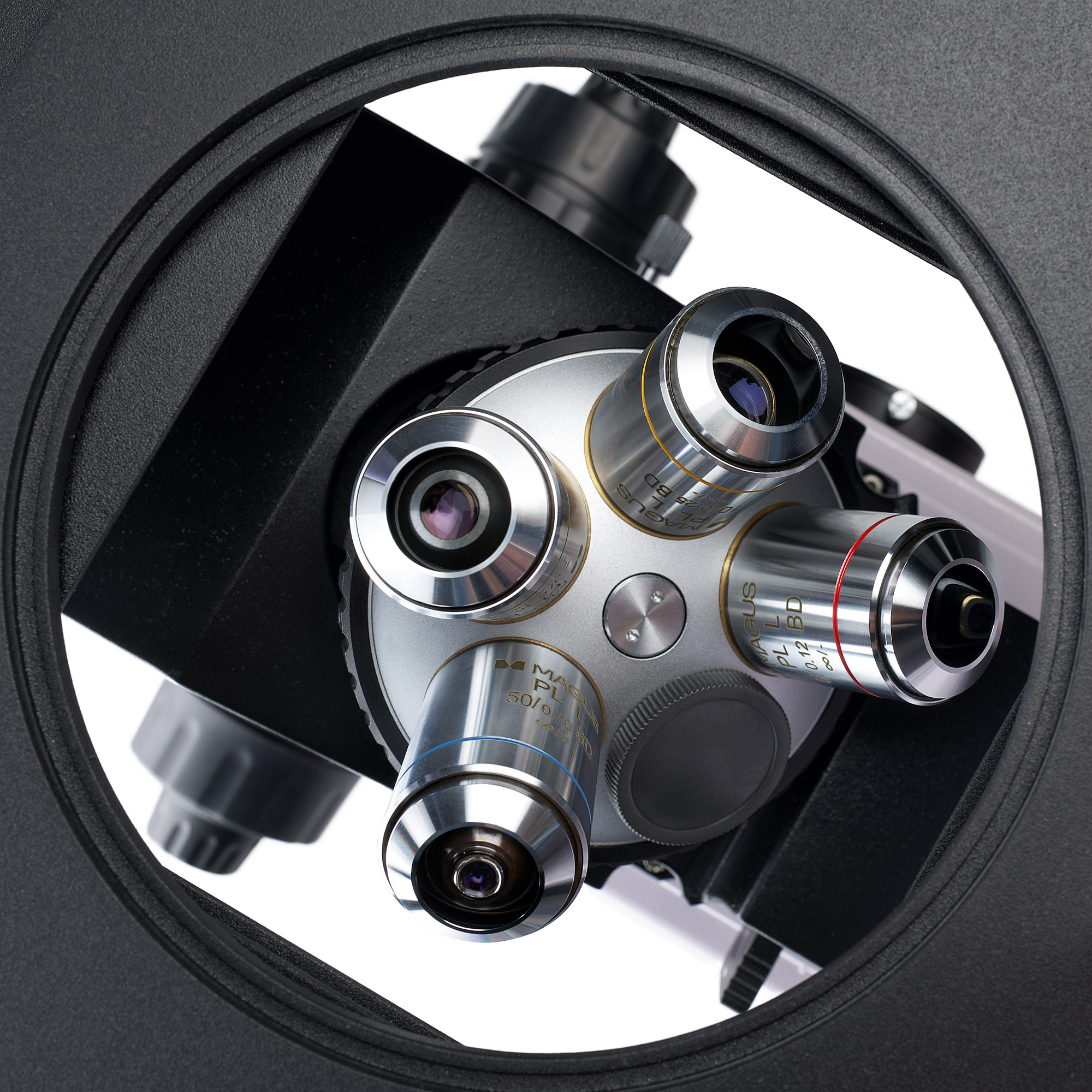

Револьверное устройство

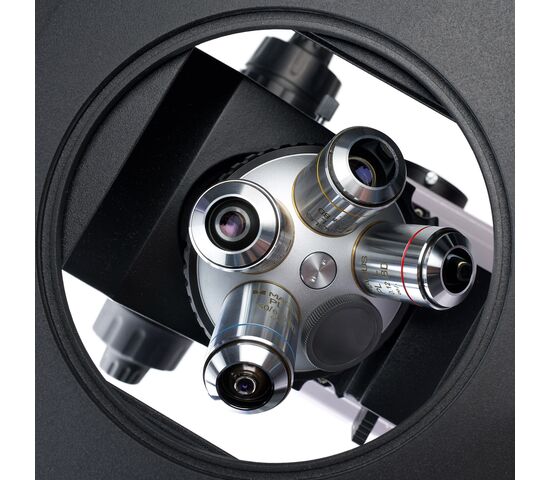

Револьвер на 5 объективов, установленный штатно под столом. Свободное соединение для настройки положения лампы-осветителя отражающего света. Также в оставшееся гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Объективы
Объективы-планахроматы на бесконечность с увеличенным расстоянием работают по методу светлого и темного поля.

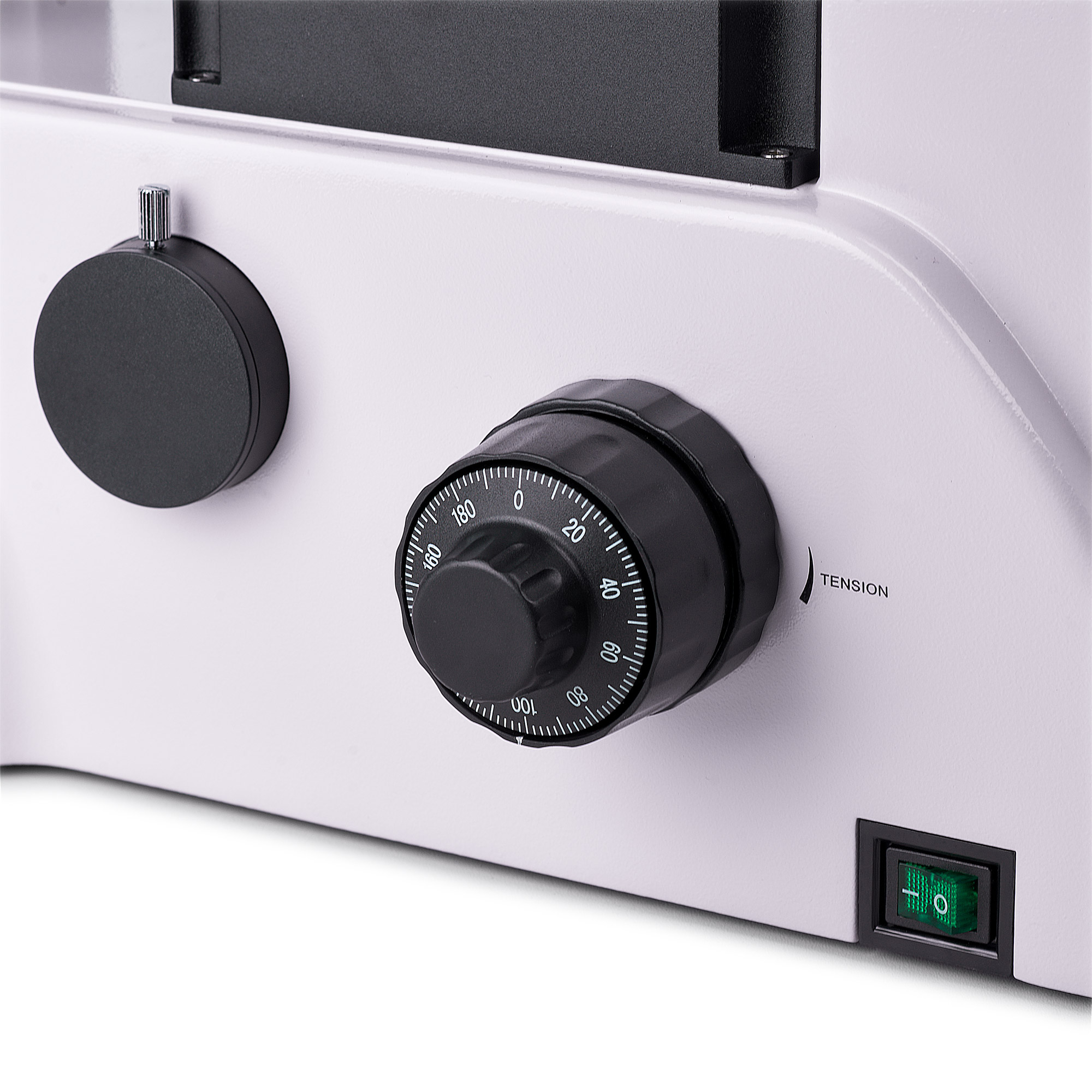

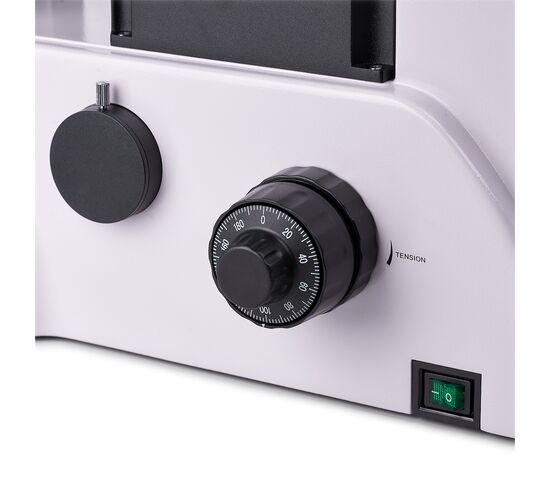

Фокусировка
Коаксиальные рукоятки грубые и тонкие детали расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус на ущерб плавно и без перемен.
С правой стороны рукоятка грубо зафиксировала шаг для настройки угла обзора после смены объекта исследования. С левой стороны – регулировка жесткости кольца, процедура грубая.

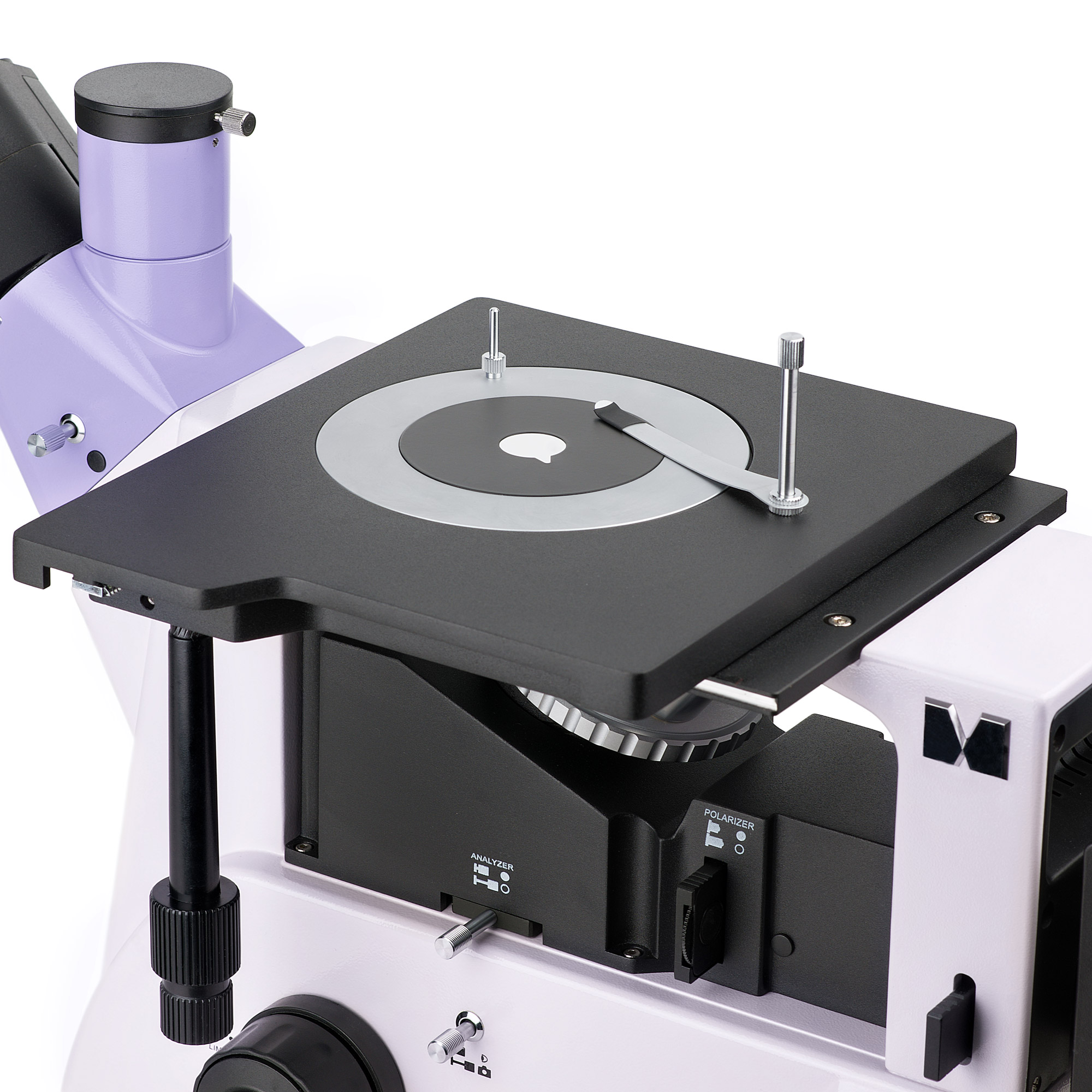

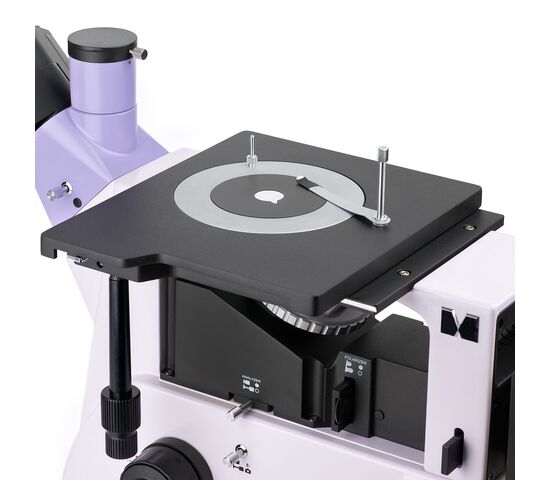

Предметный столик
Перемещение объекта за счет перемещения столика по сторонам. В центральном столике установлена круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта примените прижим.
Источник света

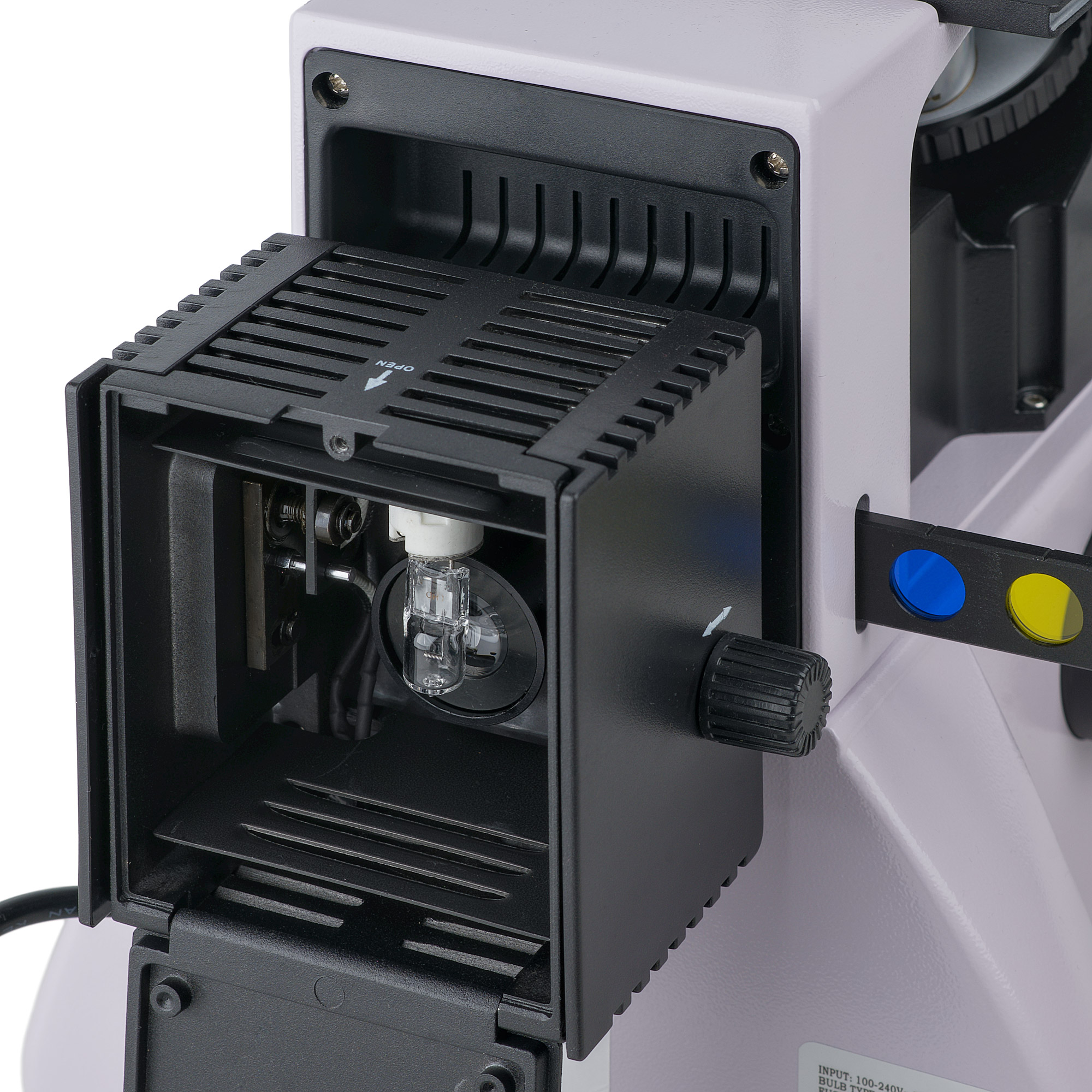

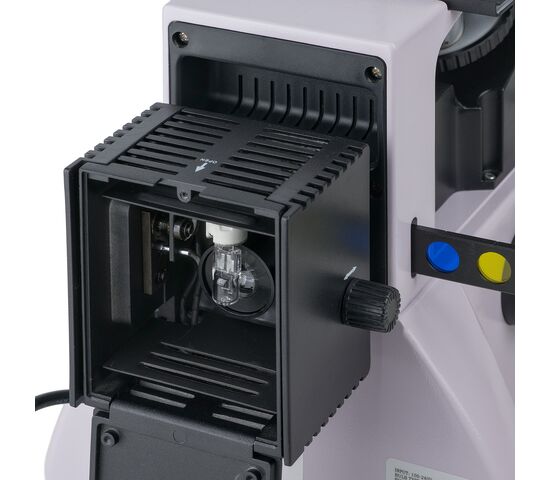

В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах с изменением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортную для глаз цветовую температуру.

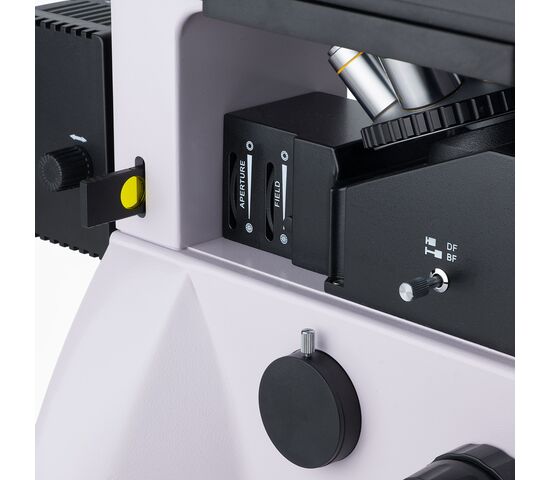

Осветительная система отраженного света

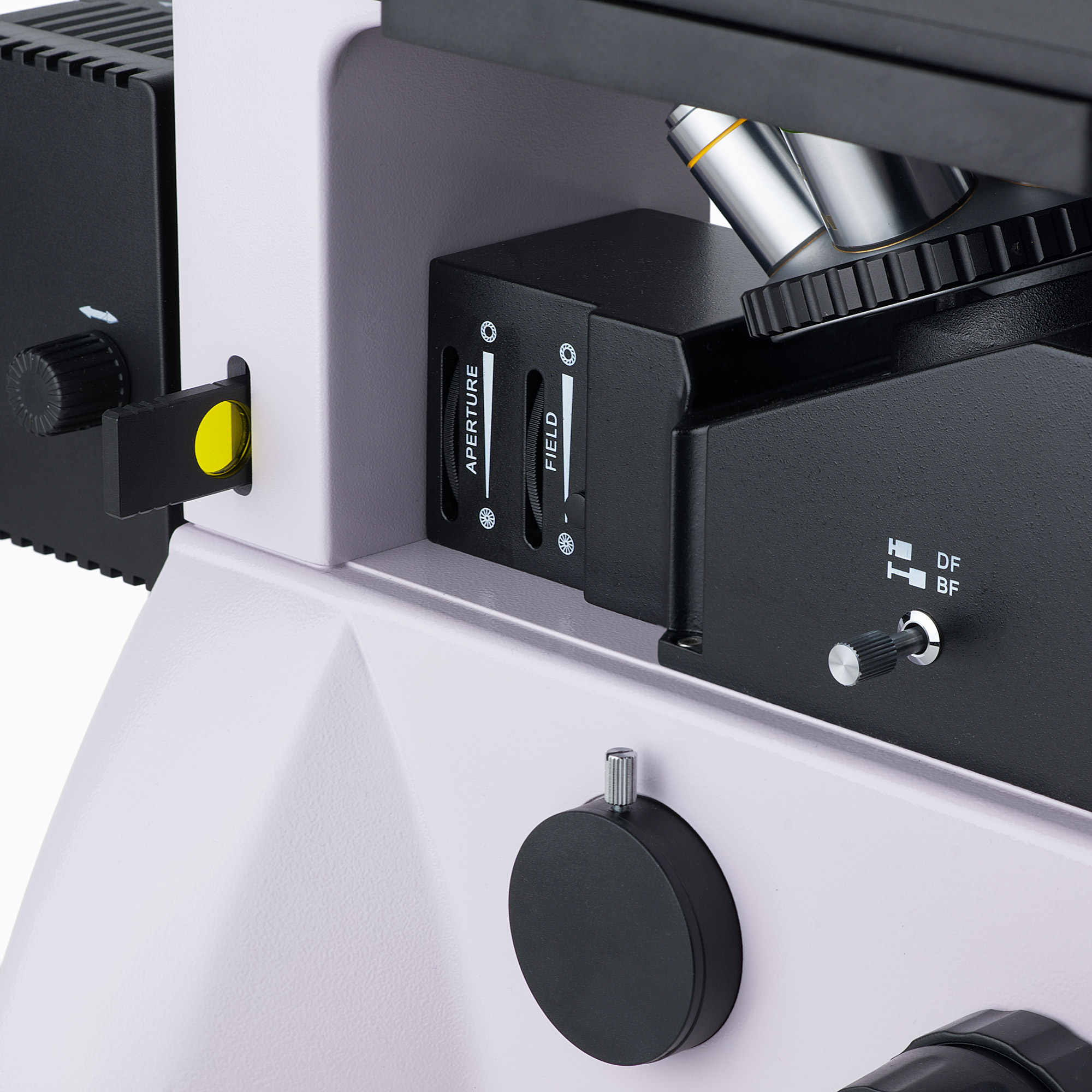

Осветительная система реализована по методу Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической ориентации на заводе-изготовителе и дополнительных центрировок не требуют. При необходимости диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.

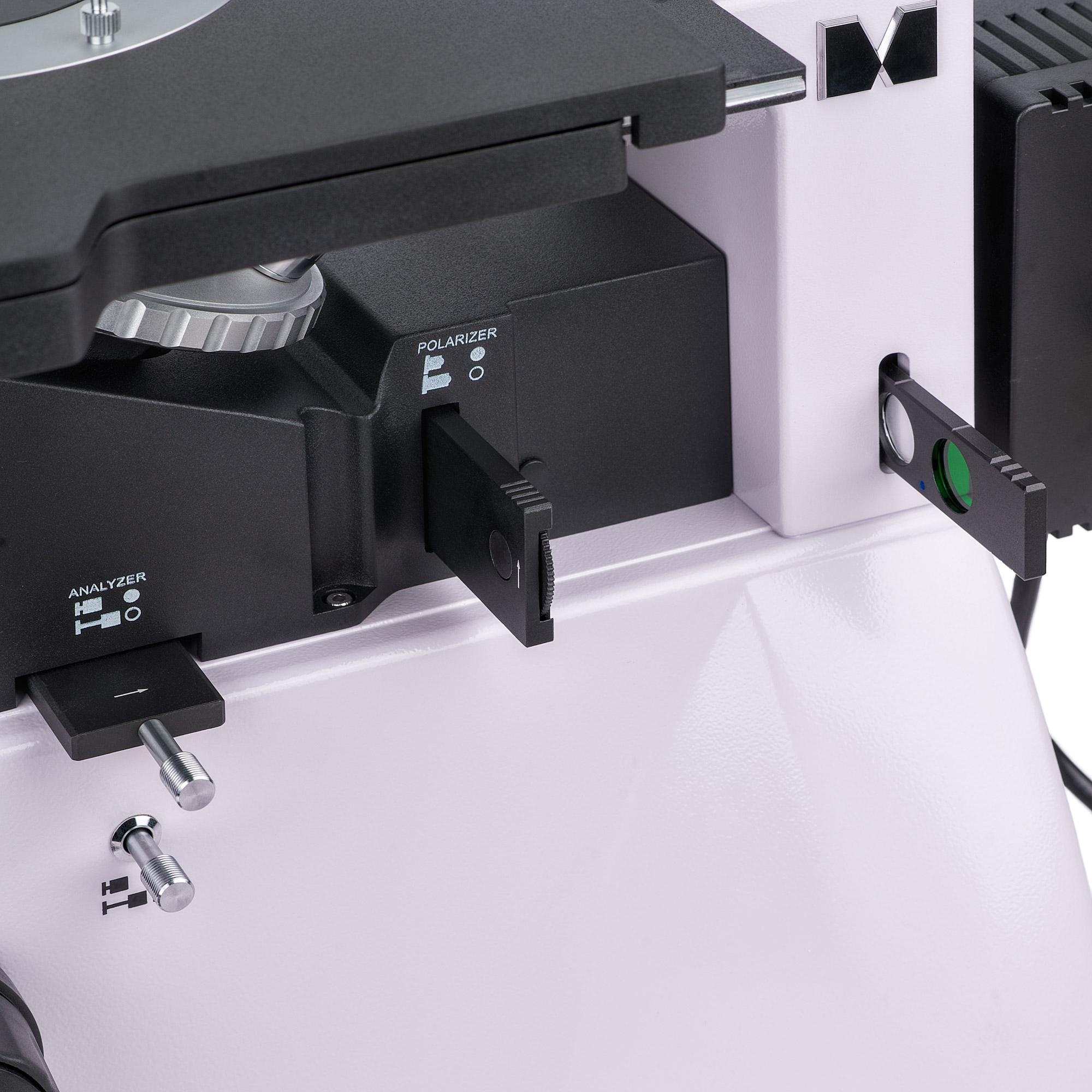

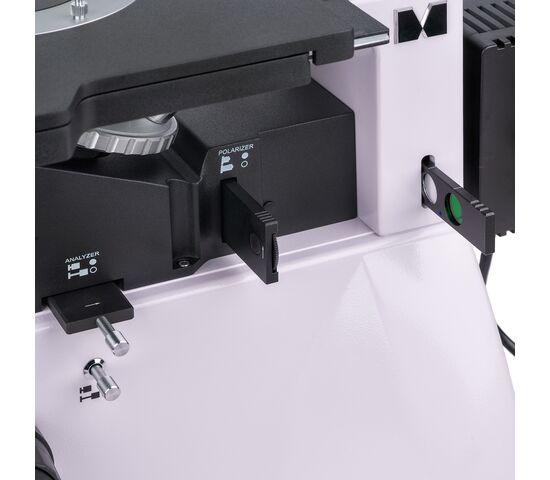

Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в пределах 0–360°, анализатор не вращается.
Набор светофильтров поможет правильно настроить цветопередачу.
Устройство для работы по методу темного поля находится в штатной комплектации.
Дополнительные аксессуары
увеличивают технические характеристики микроскопа. Окуляры и объективные поправки способствуют расширению диапазона. Цифровые камеры выводят изображение на экран компьютера или монитора. Калибровочные слайды помогают проводить измерения объектов.
Основные особенности микроскопа:
- Применяется для изучения непрозрачных предметов массой до 2 кг.
- Тринокулярная визуальная насадка с высоты изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальная тубус с визуальной насадкой и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Объективы-планахроматы с увеличенным расстоянием используются для работы в светлом и темном поле.
- Осветитель отражающего света повышенной мощности 50 Вт – специально для работы в темном поле
- Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступные методы светлого поля, темного поля и простой поляризации.
- Светофильтры в наборе уменьшают отдельные части длины волны, чтобы настроить правильную цветопередачу при микрофотографии.
- Предметный столик большого размера с буквенными поворотными вставками, отверстиями 10, 20 и 30 мм.
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:

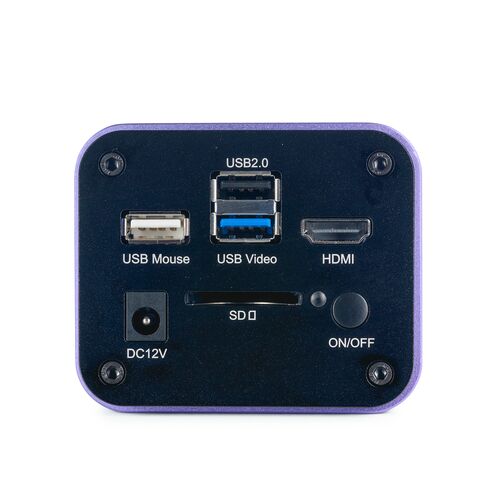

- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, остается к компьютеру через интерфейсы Wi-Fi и USB 3.0.
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения за подвижными объектами, записи видео и перемещения организованы без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и светочувствительность головы даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.

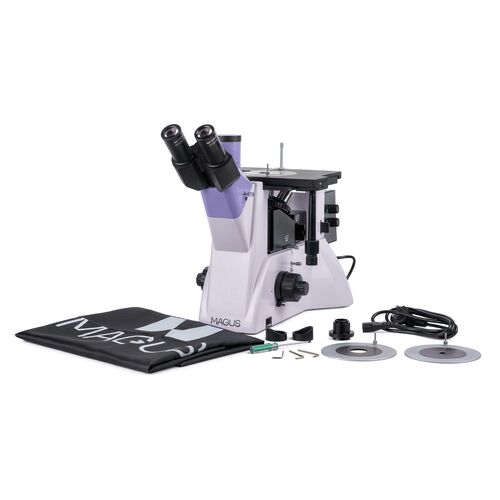

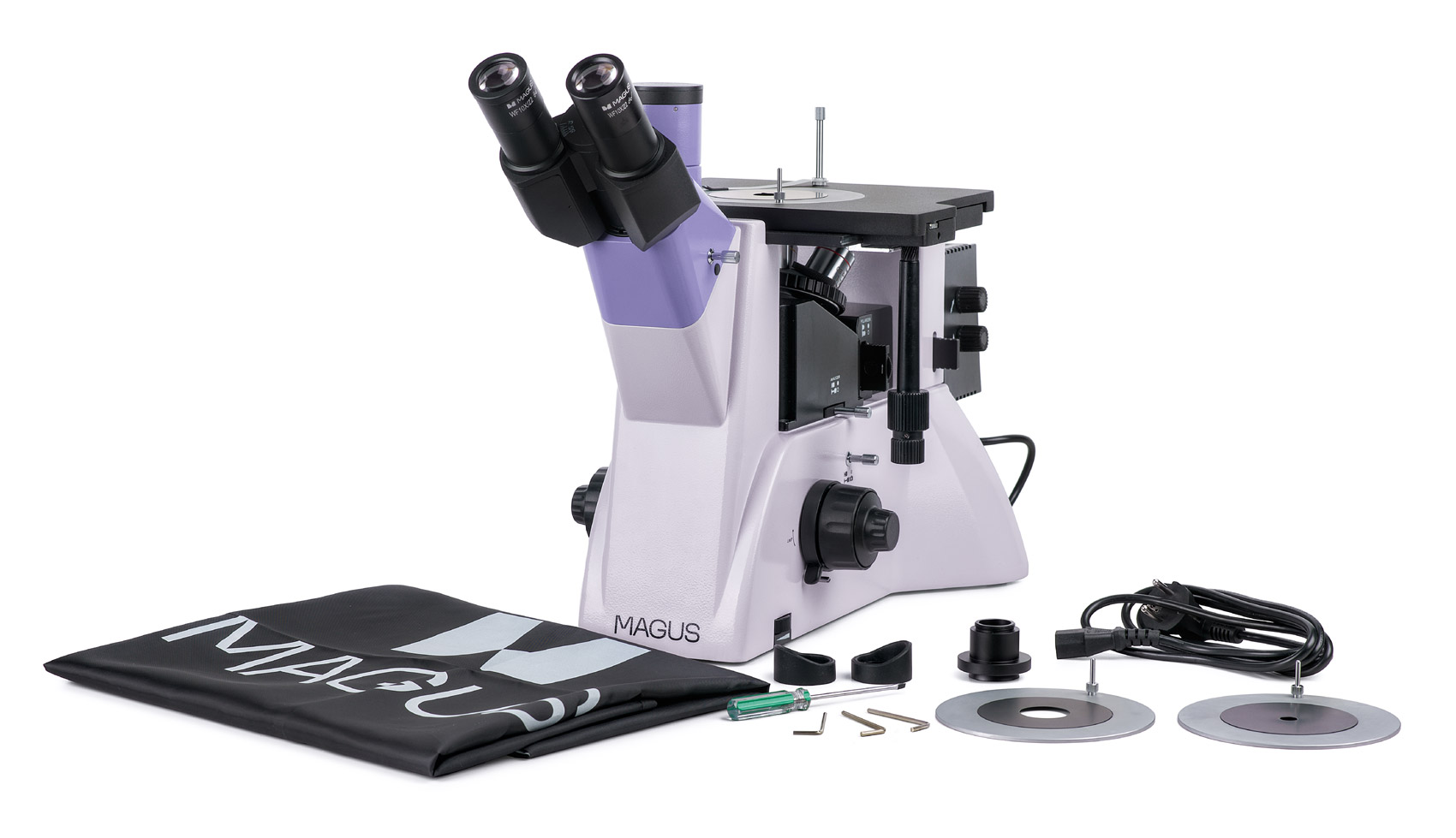

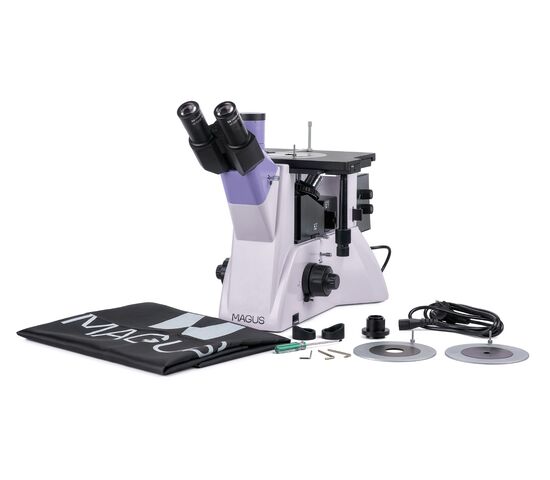

Комплектация
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Фонарь лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Калибровочный слайд
| Артикул | 83039 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 49x34x68 см |
| Вес в упаковке | 19.25 кг |
| Характеристики монитора | |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Насадка | Зидентопф с возможностью разворота на 180° |
| Угол наклона окулярной насадки | 45° |
| Диапазон увеличения, крат | 50 — 500 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 242x200 |
| Диапазон перемещения предметного столика, мм | 30/30 |
| Характеристики предметного столика | двухкоординатный механический, круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Корпус | цельнолитой алюминиевый |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C), сеть переменного тока |
| Тип лампы подсветки | 12 В / 50 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | -15...+55 |
| Дополнительно | съемные анализатор и поляризатор, устройство для работы по методу темного поля |
| Возможность подключения другого оборудования | адаптер Wi-Fi (USB), мышь (USB), флеш-накопитель (USB) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | нижняя (отраженный свет) |
| Метод исследования | светлое поле, темное поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Чувствительный сенсор | Sony Exmor/Starvis CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 8 |
| Максимальное разрешение, пикс | 3840x2160 |
| Размер сенсора | 1/1,2" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2.9x2.9 |
| Интерфейсные разъемы | HDMI 1.4, USB 3.0, Wi-Fi |
| Карта памяти | SD до 32 ГБ |
| Светочувствительность | 1028 мВ с 1/30 с |
| Отношение сигнал/шум | 0,13 мВ при 1/30 с |
| Время выдержки | 0,014 мс – 1000 мс |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg, *.tif |
| Формат файлов видеозаписи | *.h264/*.h265, *.mp4 |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип крепления | C-mount |
| Источник питания камеры | адаптер постоянного тока 12В, 1А |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, >#/td### | 10 — 90 |
| Диапазон рабочей влажности, >#/td### | 30 — 80 |
| Тип матрицы | IPS |
| Диагональ дисплея, дюйм | 13.3 |
| Разрешение дисплея, пикс | 3840x2160 (4K) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Потребляемая мощность, Вт | 12 (максимум) |
