Описание

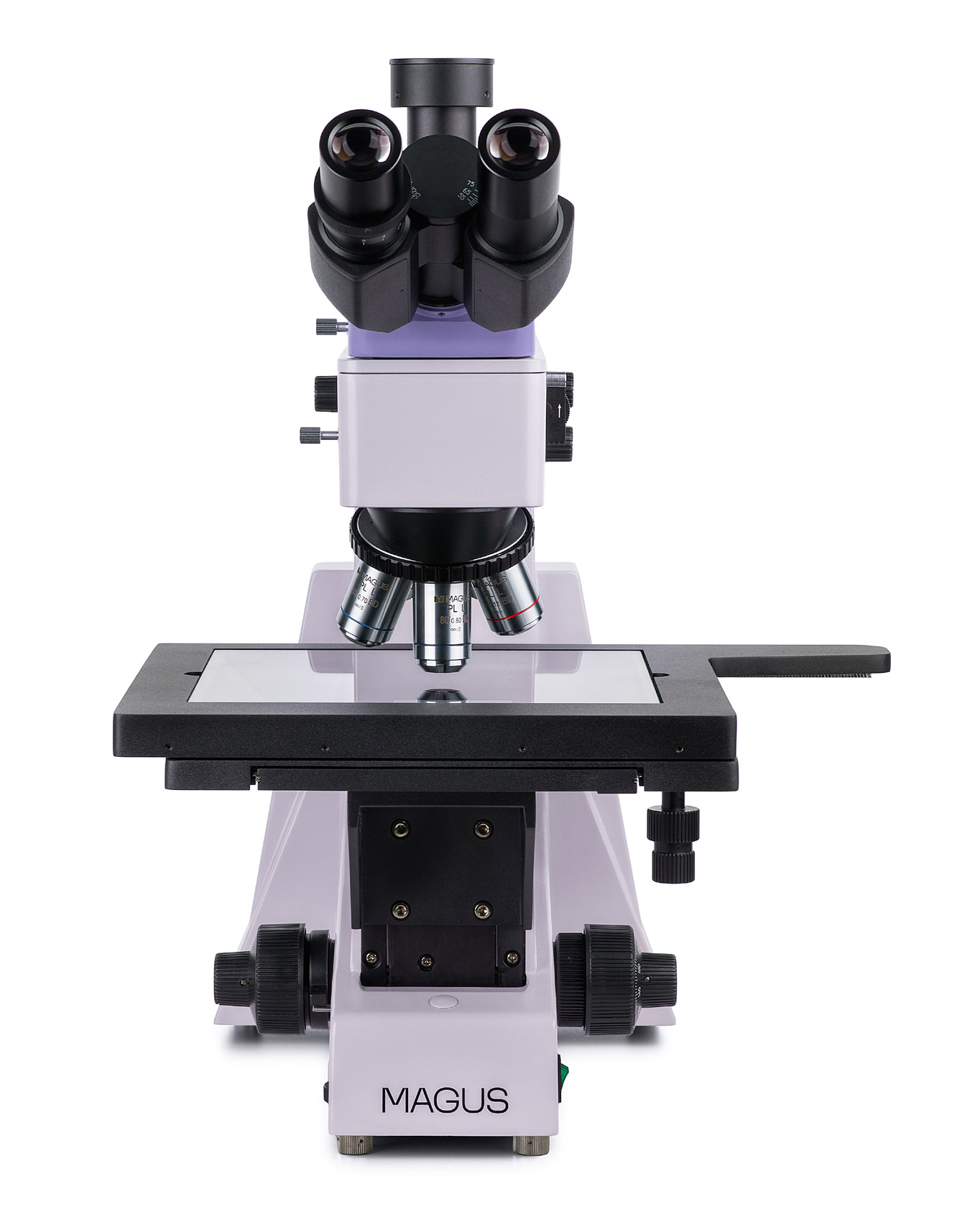

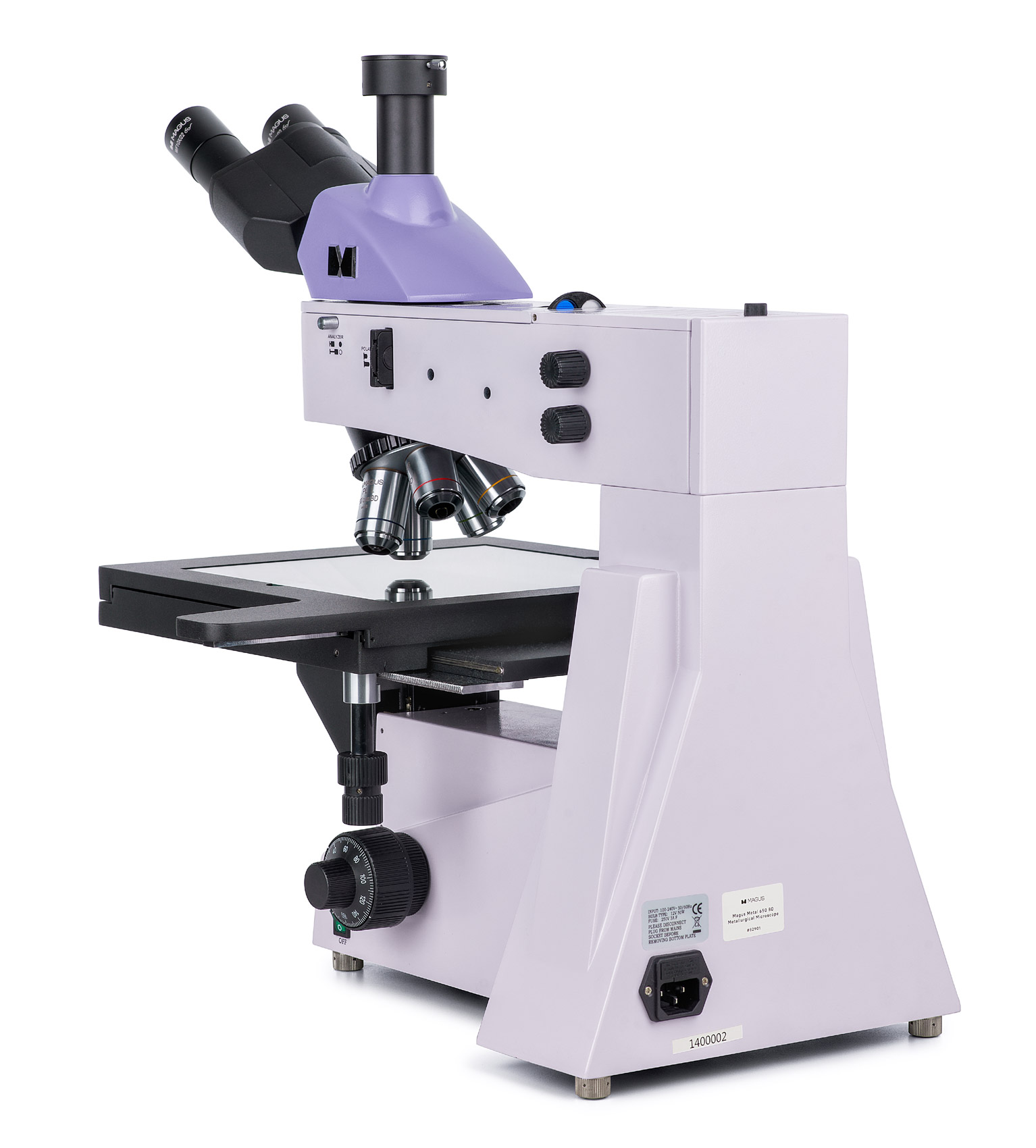

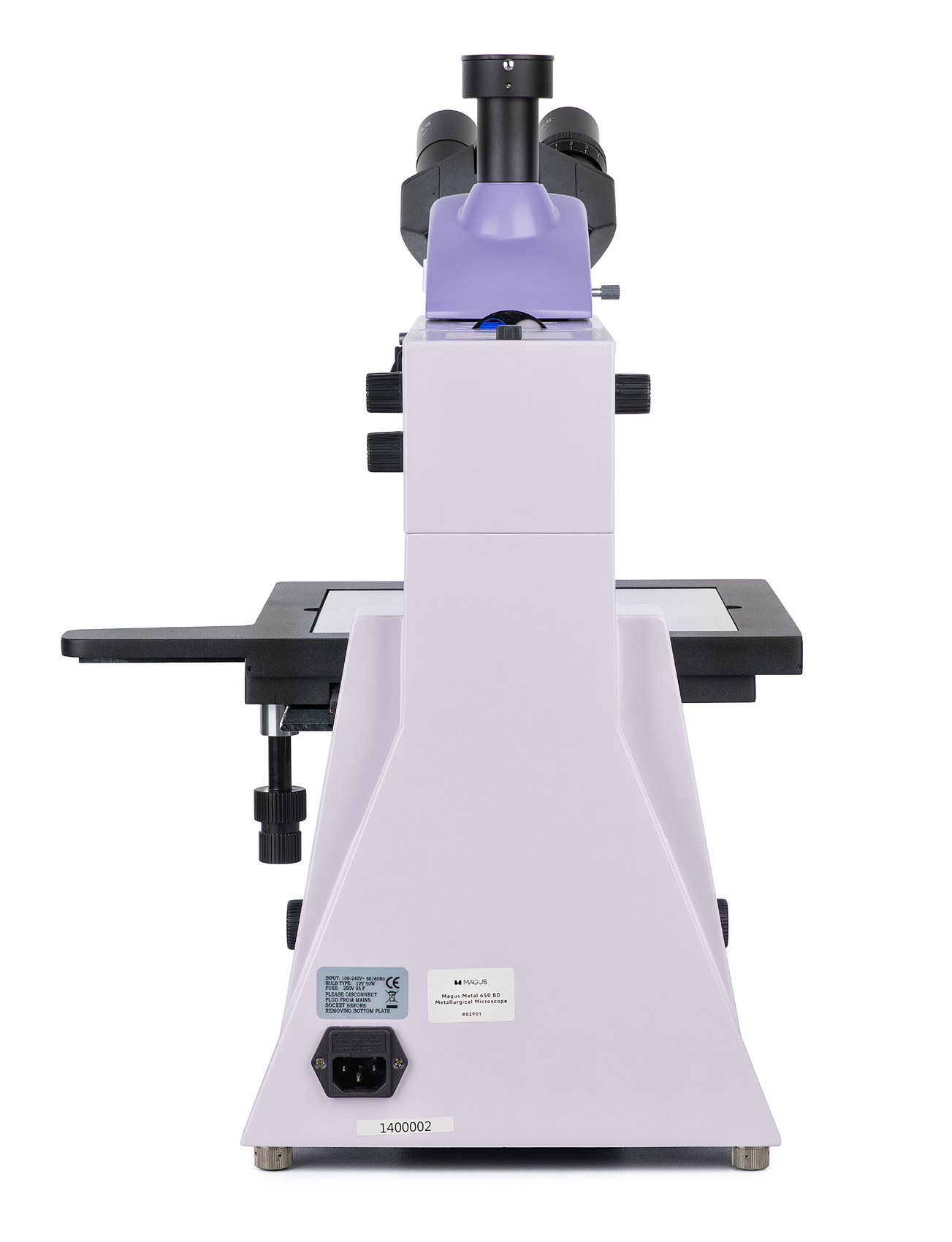

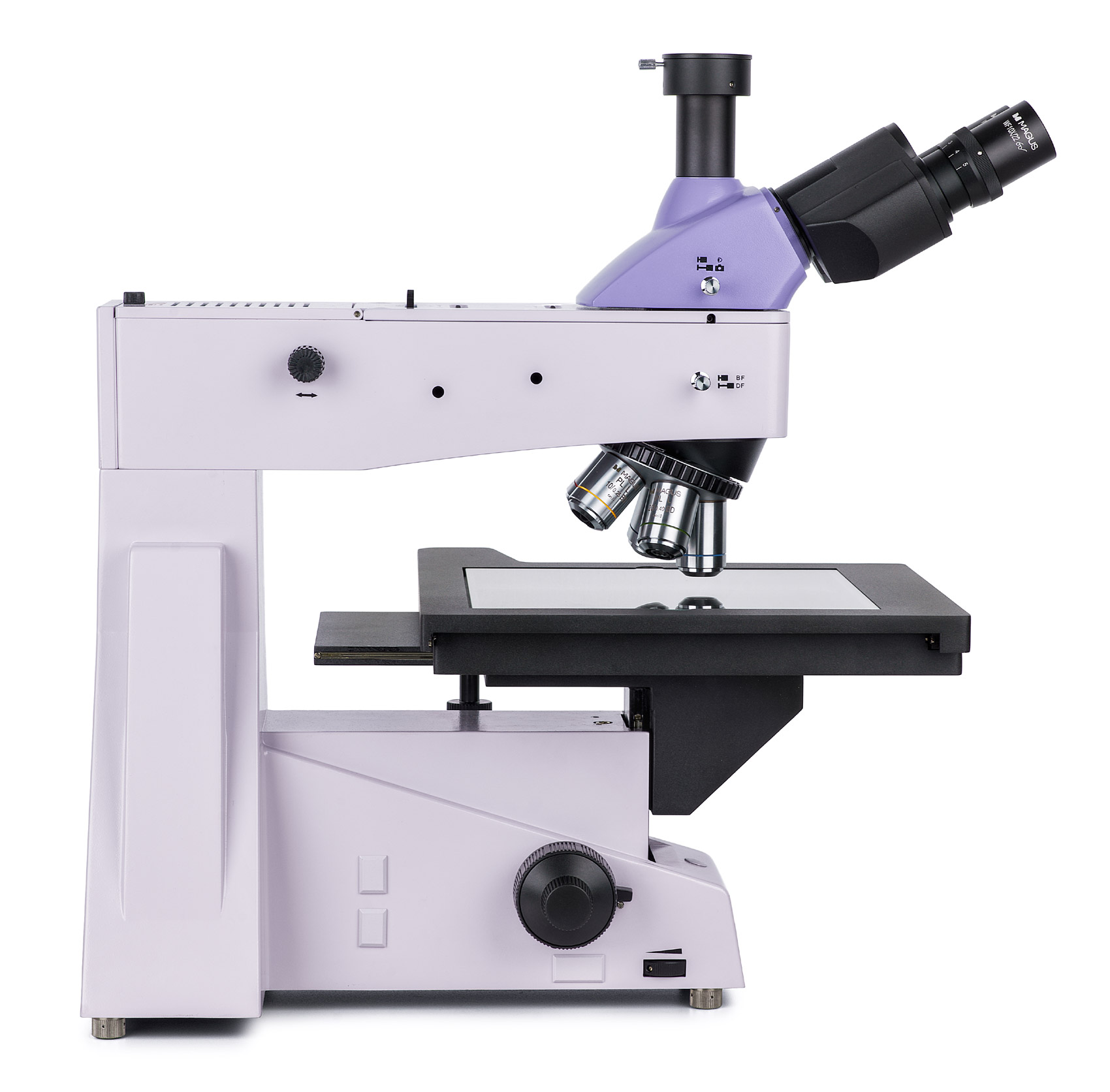

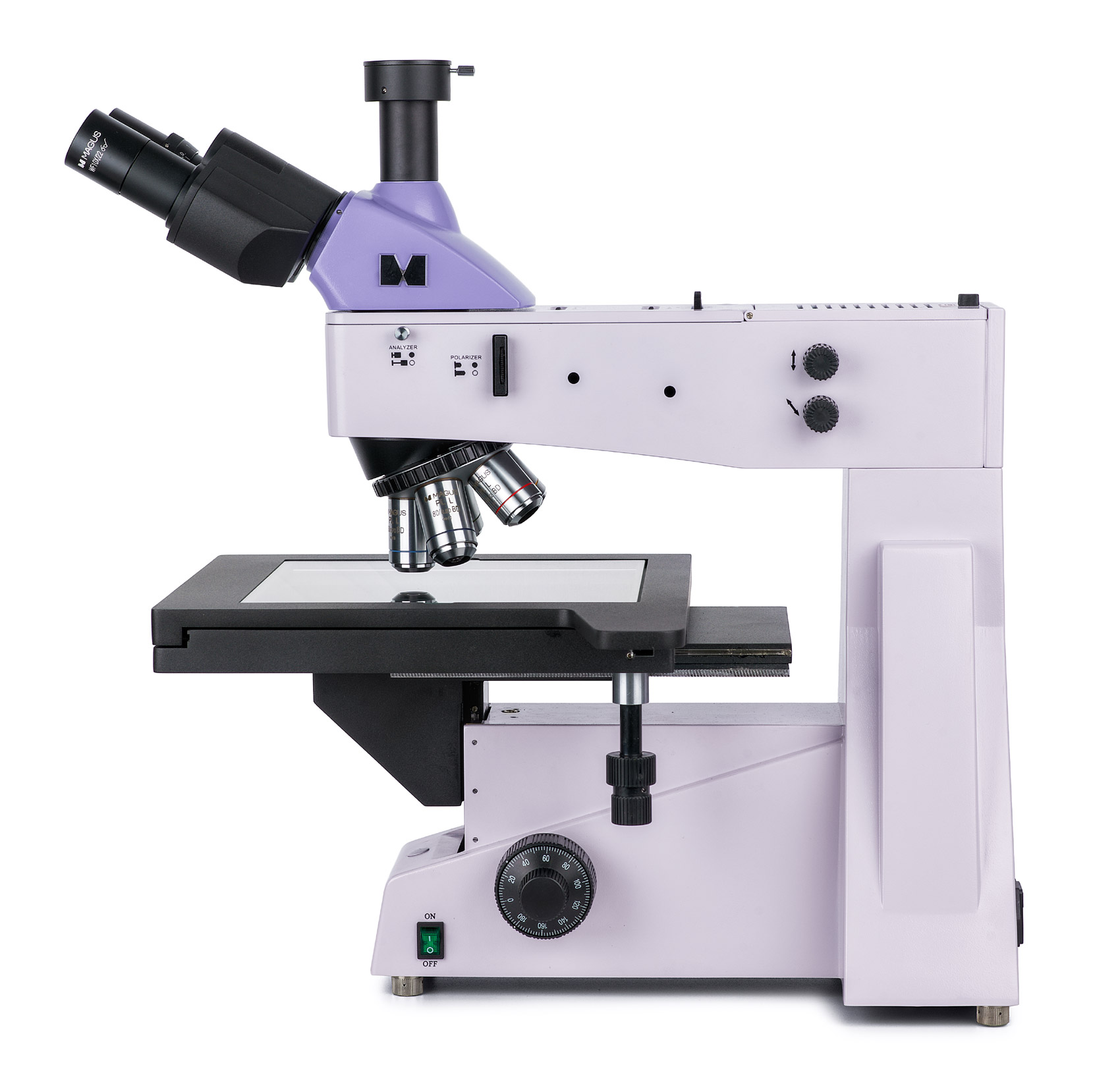

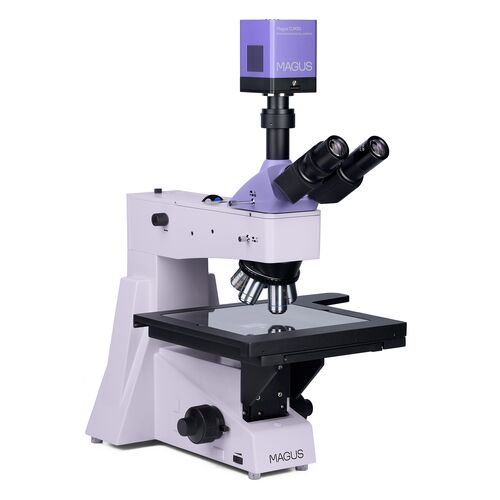

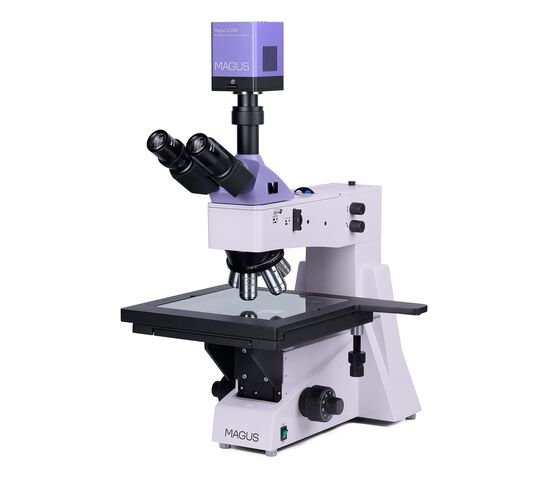

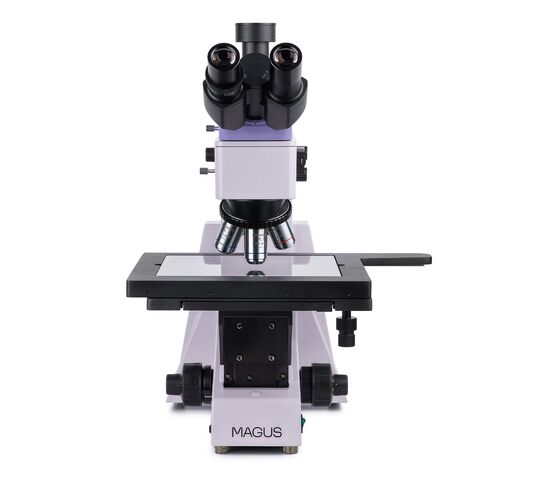

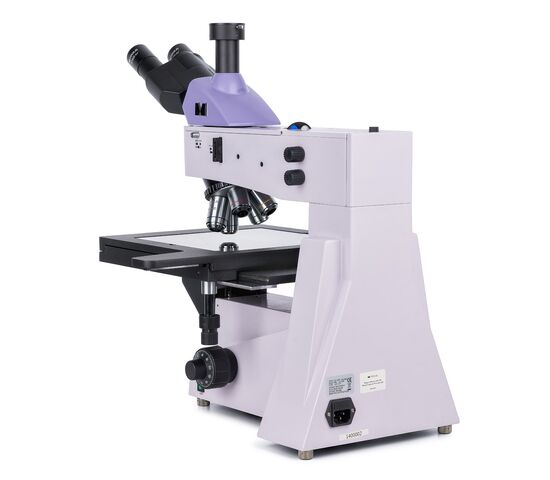

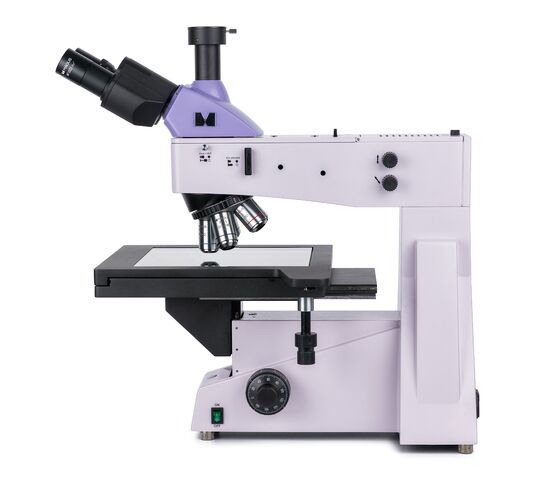

Металлографический микроскоп MAGUS Metal 650 BD используется для осмотра поверхностей фотошаблонов, интегральных схем, печатных плат, изделий прецизионного формования и других протяженных и глубоких объектов. Он оснащен большим предметным столиком, на котором легко размещаются подобные объекты, и тонкой технологией с шагом 0,7 мкм для высокоточных исследований в большом увеличении. Методы исследования: светлое поле, темное поле, поляризованный свет. Микроскоп подходит для лабораторий контроля качества, научно-исследовательских центров, кафедр вузов.

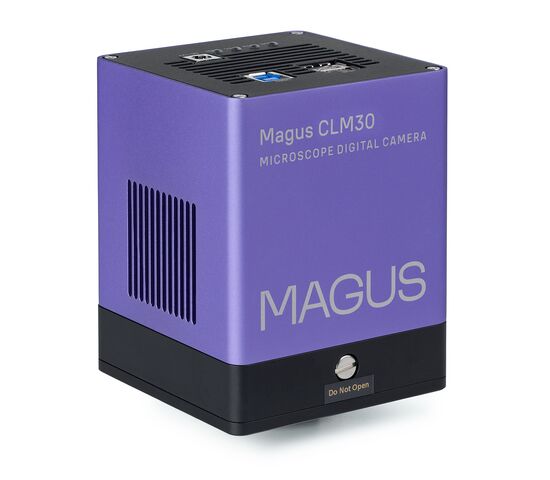

Цифровая камера

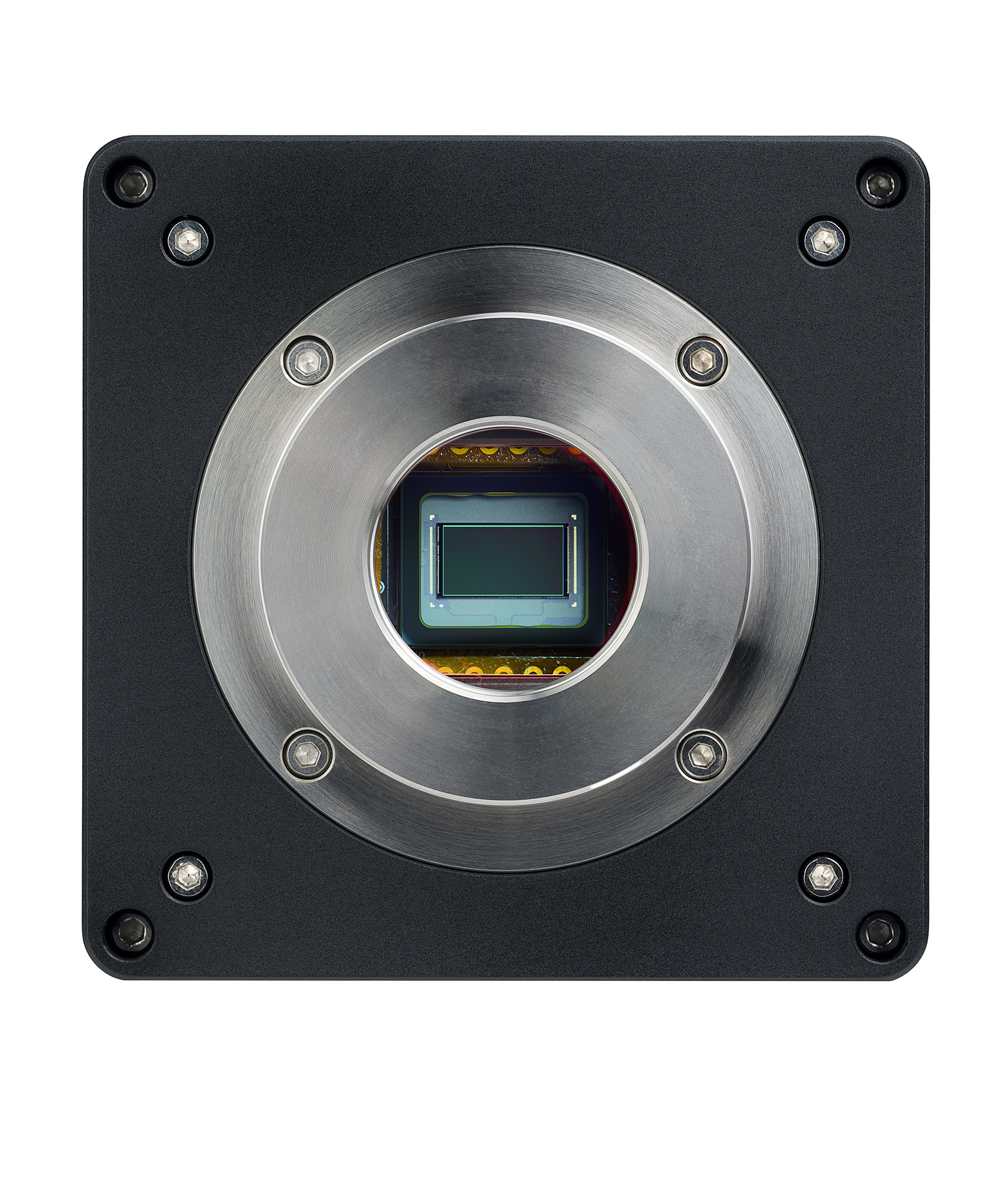

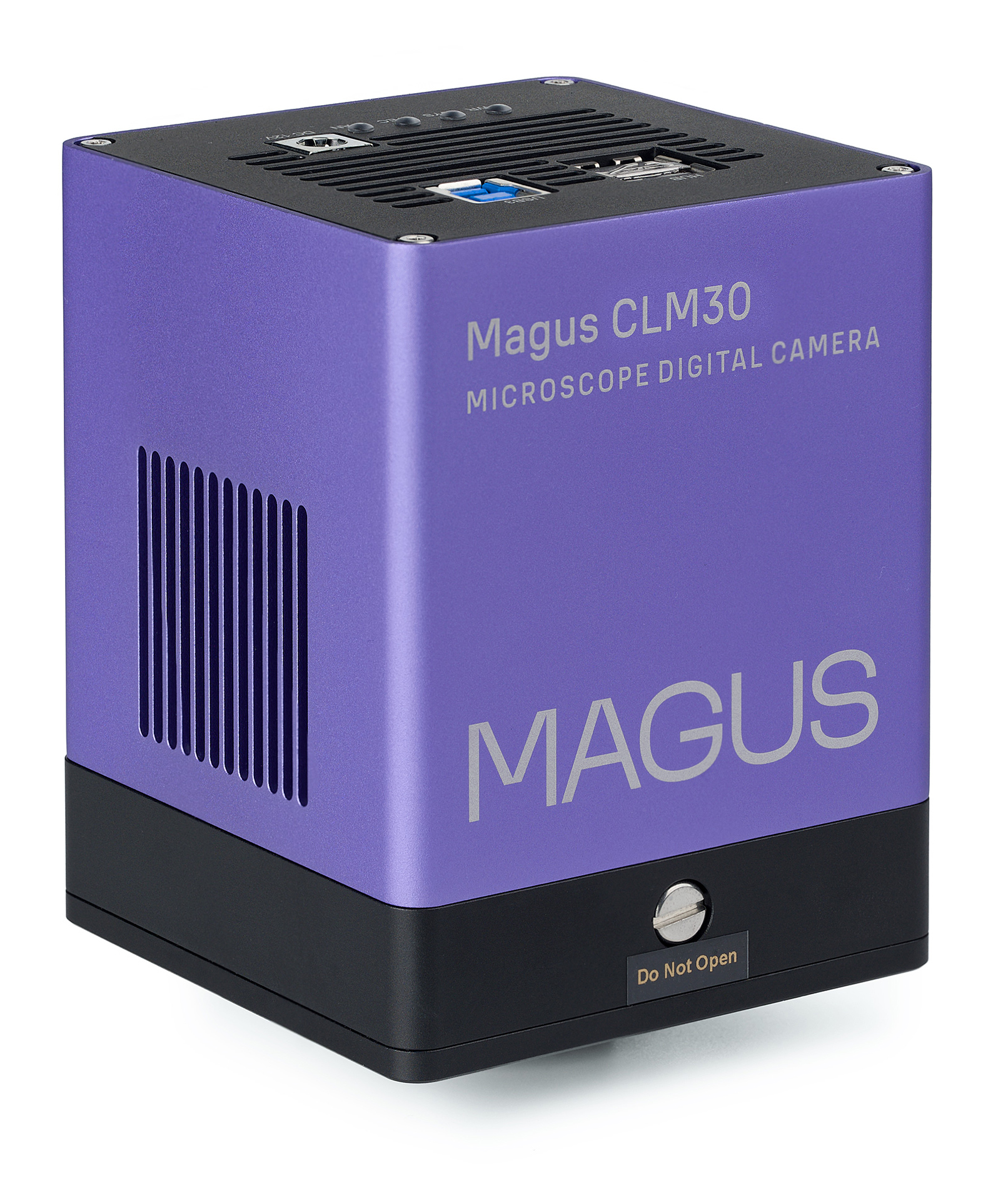

Цифровая камера MAGUS CLM30 разработана для работы на открытом воздухе с люминесценцией и по методу темных полей.
Камера оснащена сенсором 8,3 Мп и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами маленькая камера увеличения позволяет различать более мелкие детали.
Видеозапись ведется с длительностью 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными переходами между кадрами. Передвижение готовится в первую очередь, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходящую для проведения демонстраций в условиях окружающей среды.

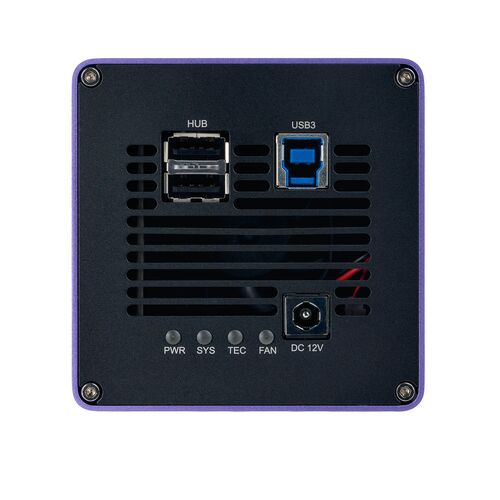

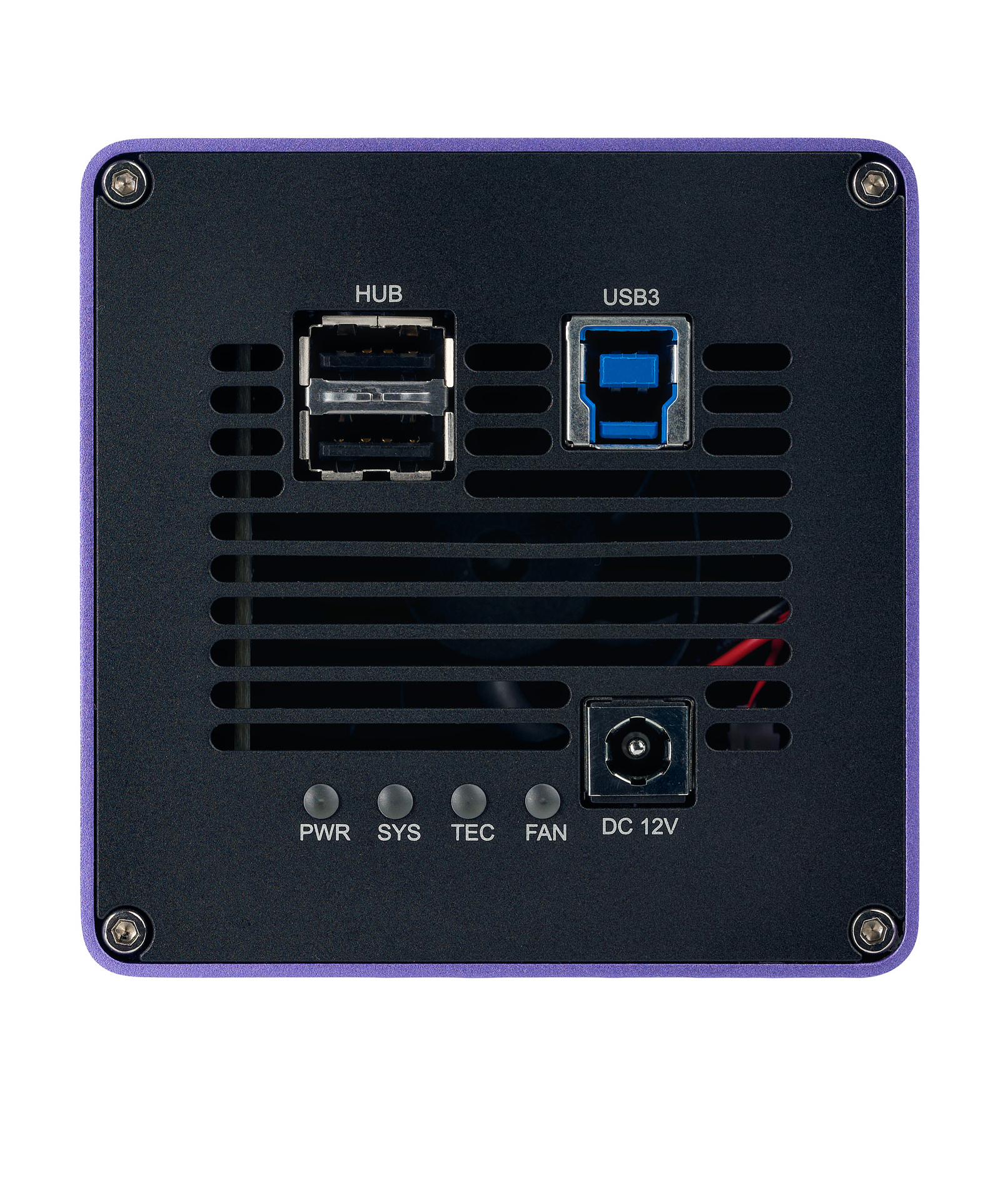

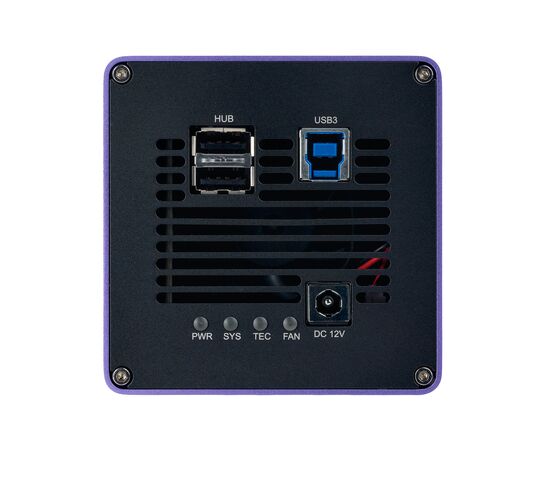

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камеры с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Optica

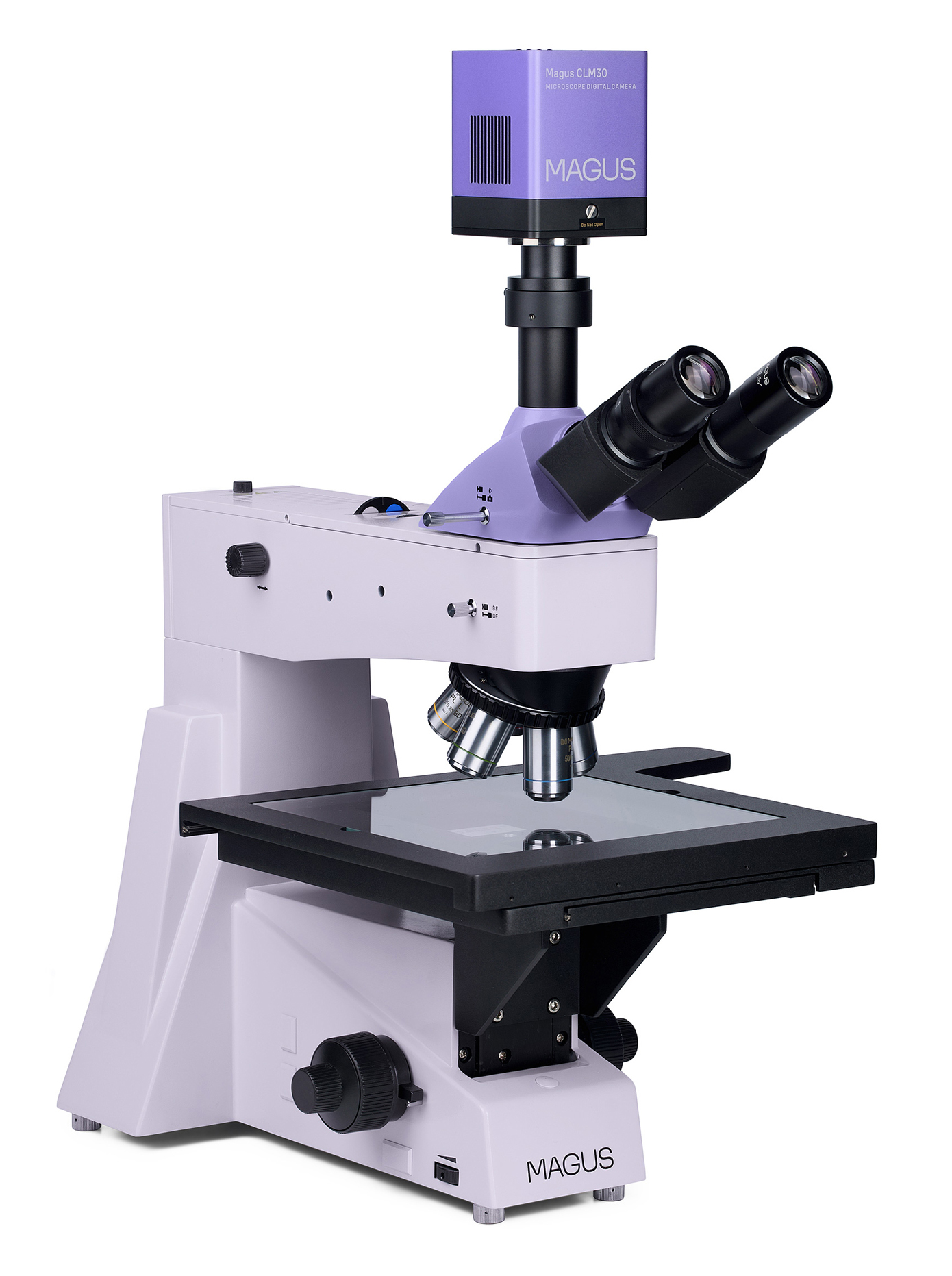

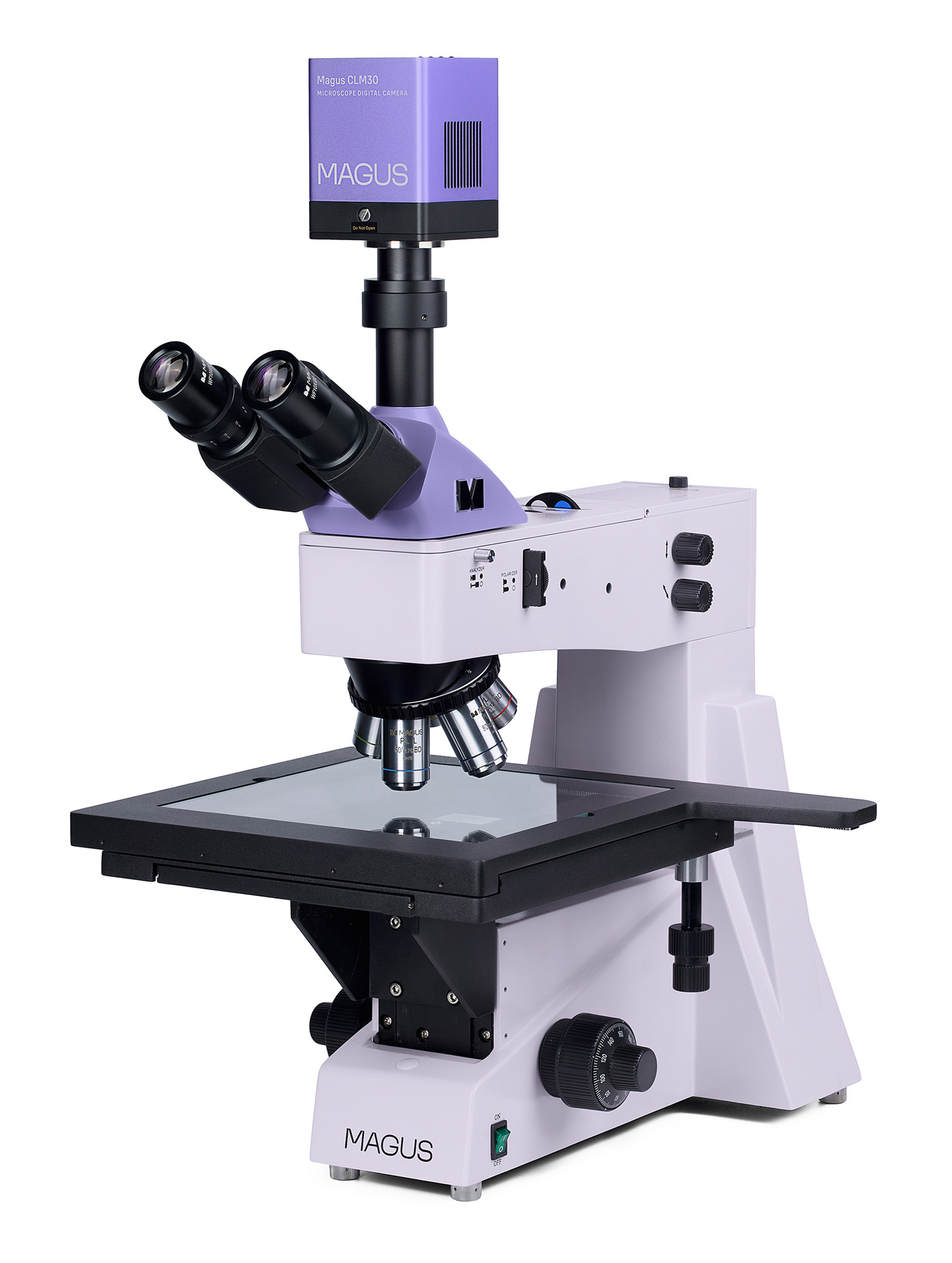

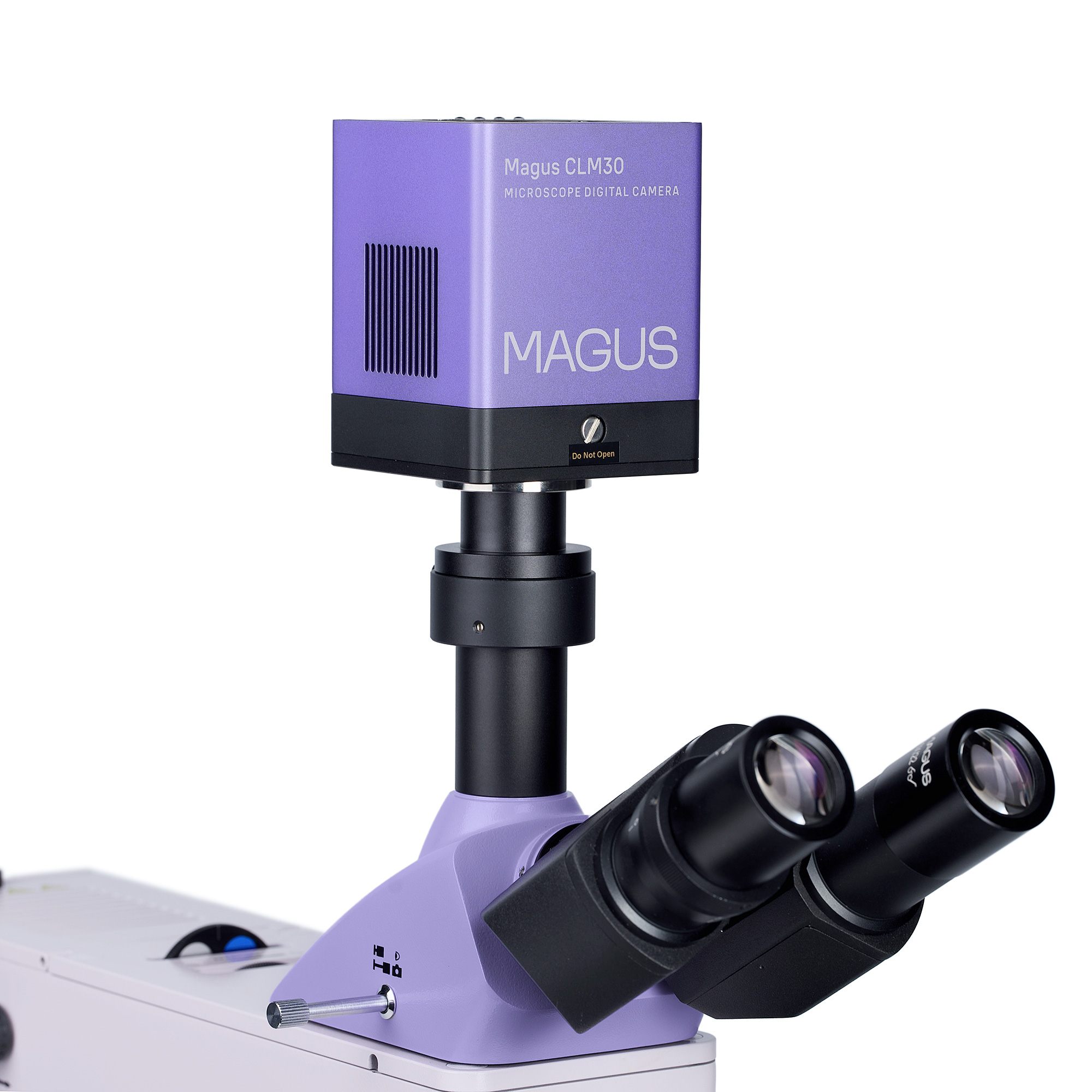

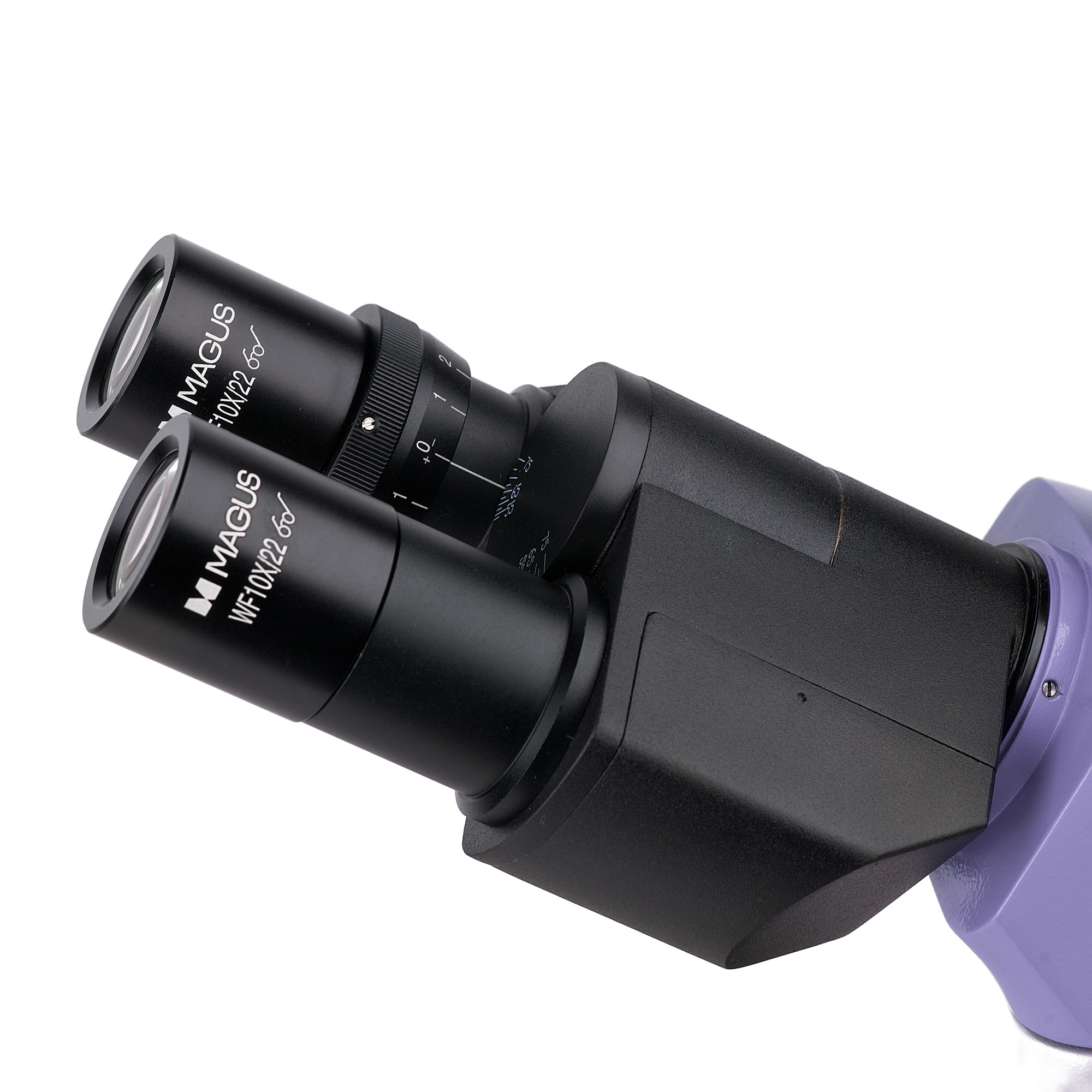

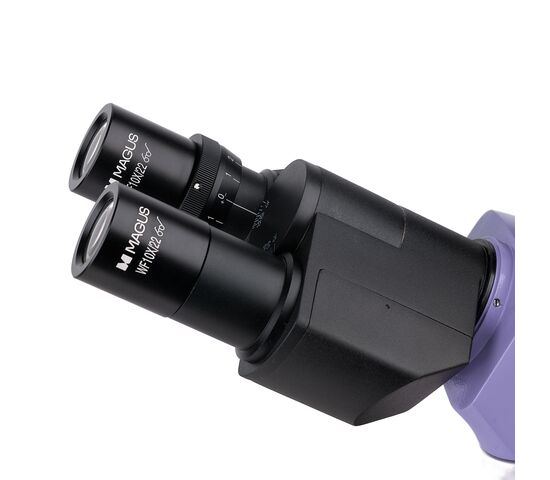

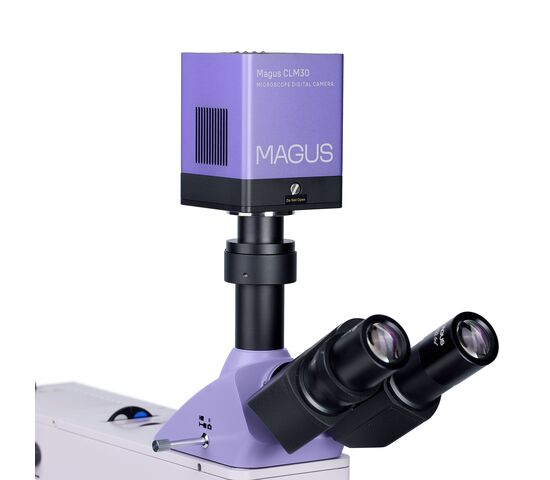

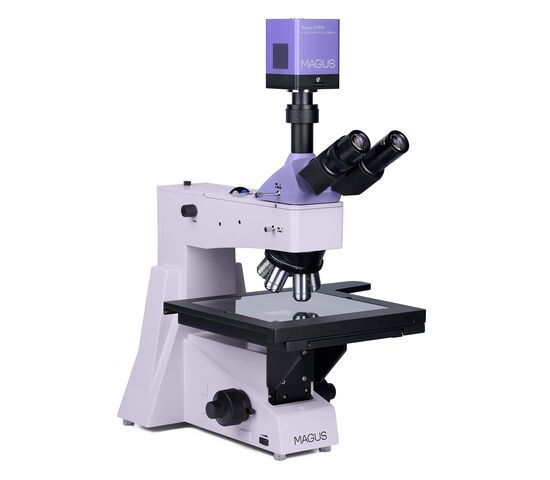

Тринокулярная визуальная насадка имеет вертикальный канал визуализации, в котором можно хранить цифровую камеру. При помощи переключателя светового потока на камере направляется 100% света для получения ярких фотографий и видеороликов и максимально информативной картинки на внешнем экране. Камера не входит в базовую комплектацию. На левом окулярном тубусе находится кольцо диоптрийной подвижки для адаптации изображения под зрение наблюдателя.

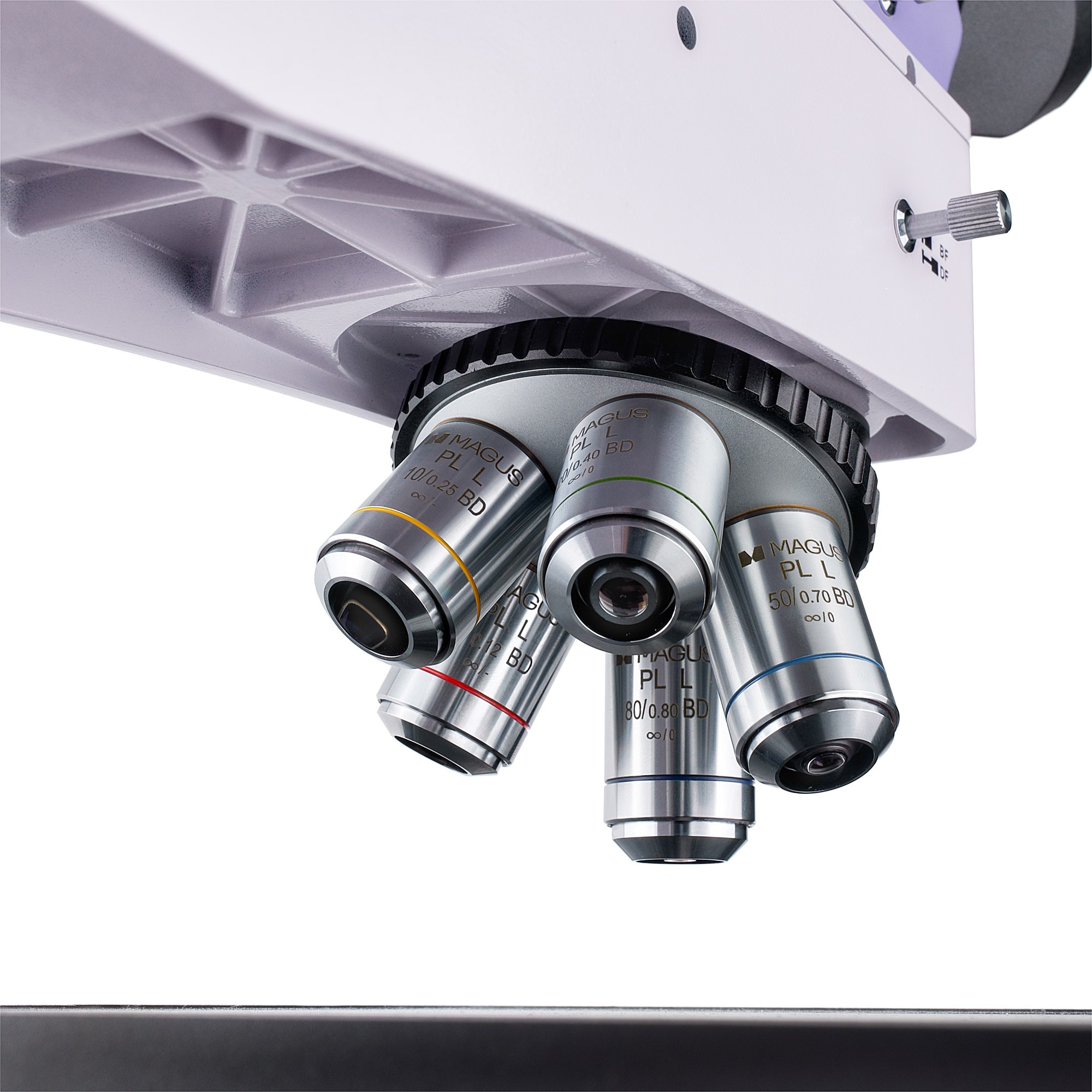

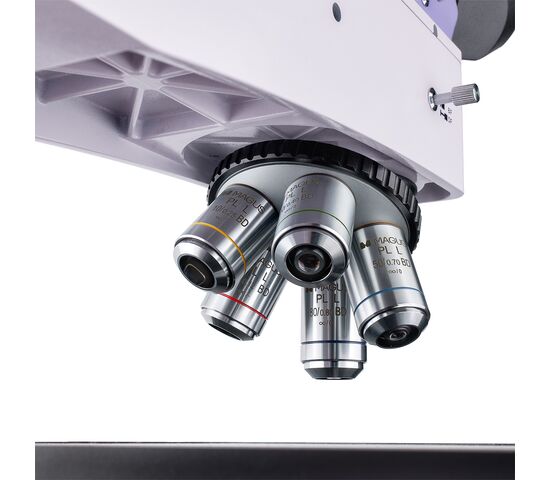

Планахроматические объективы с маркировкой BD созданы специально для работы в светлом и темном поле. Они увеличили рабочее расстояние. В комплекте их пять, по одному в каждом гнезде револьвера. При необходимости любой установленный объектив можно быстро заменить на опциональный. Оптика скорректирована на бесконечность, увеличение «из коробки» – от 50 до 800 крат. Так как револьверное устройство установлено в положении «от наблюдателя», пользователь всегда видит введенный в ход объективный объектив.
Освещение

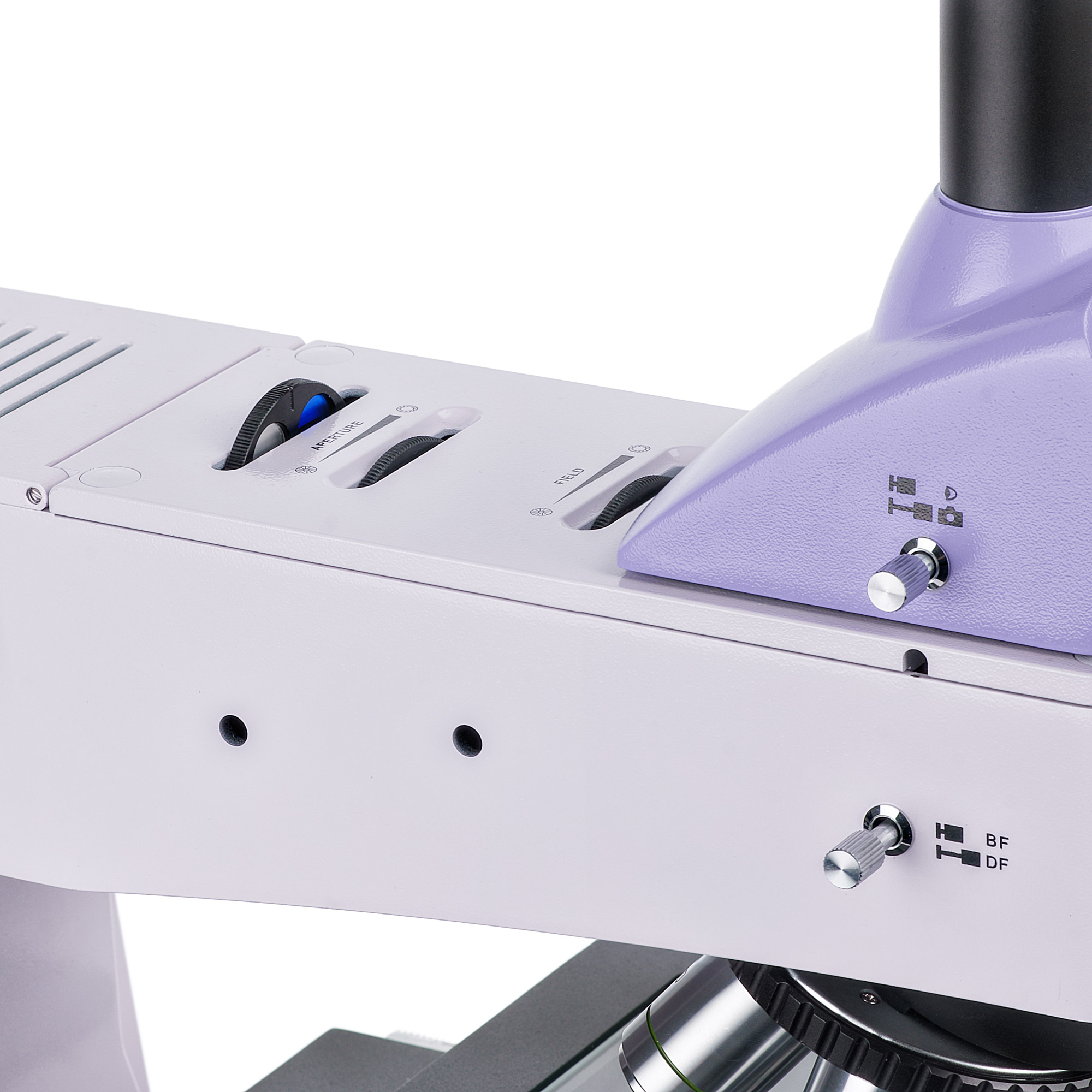

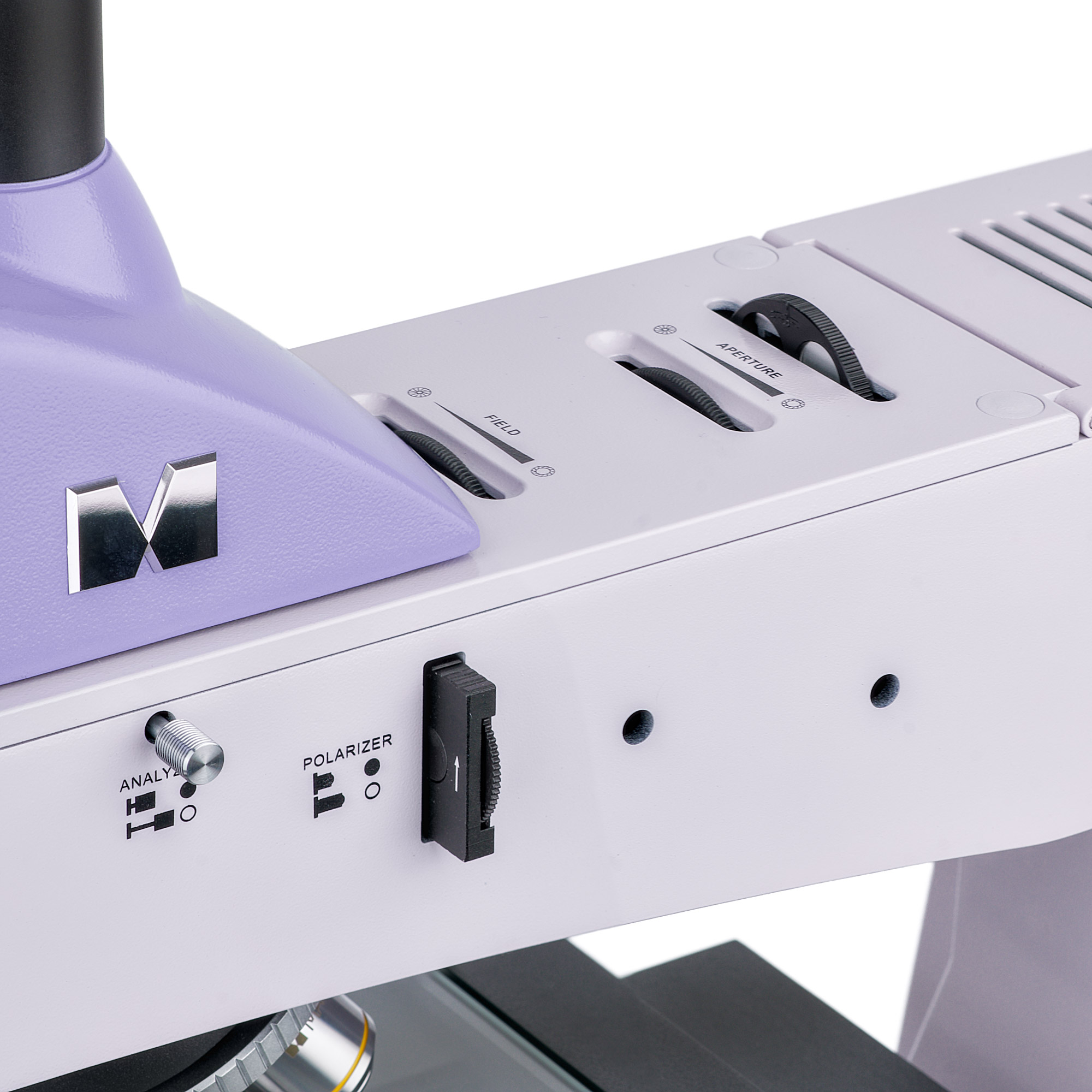

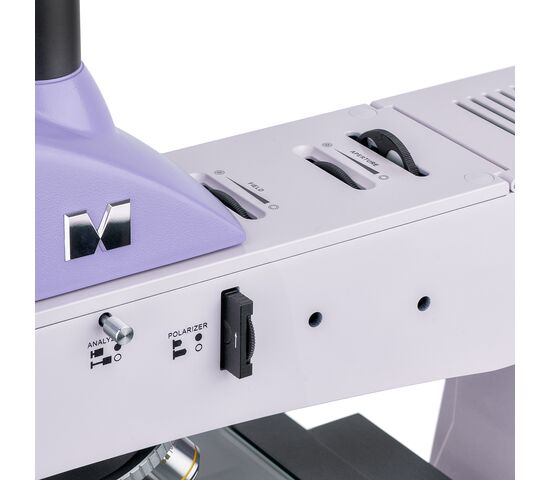

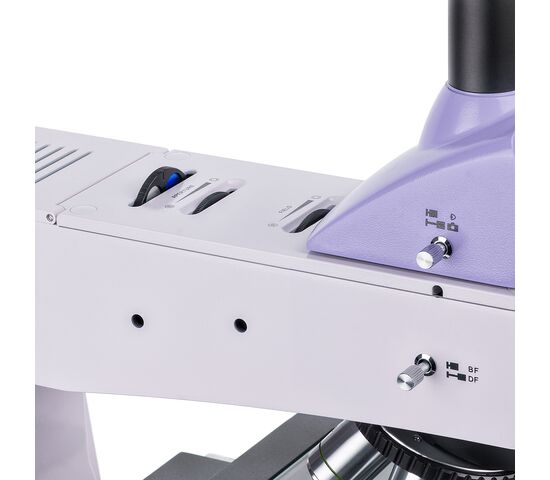

Осветительная система отражения света разработана таким образом, чтобы все наблюдения были максимально информативными, вне зависимости от используемого объектива и метода контрастности. Источником света служит галогенная лампа мощностью 50 Вт – она создает яркое, густое и приятное освещение для глаз. Для настройки освещения можно применить метод Кёлера, есть светофильтры для настройки цветопередачи и устройство простой поляризации (встроенный анализатор и съемный поляризатор). Источник света, апертурная и полевая диафрагмы центрируются. В систему освещения также входит устройство для работы по методу темных полей.
Механика

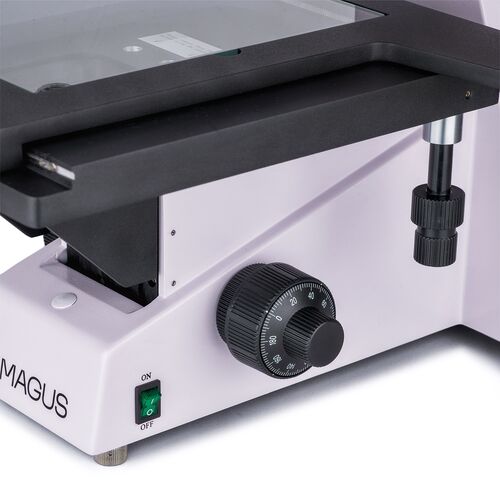

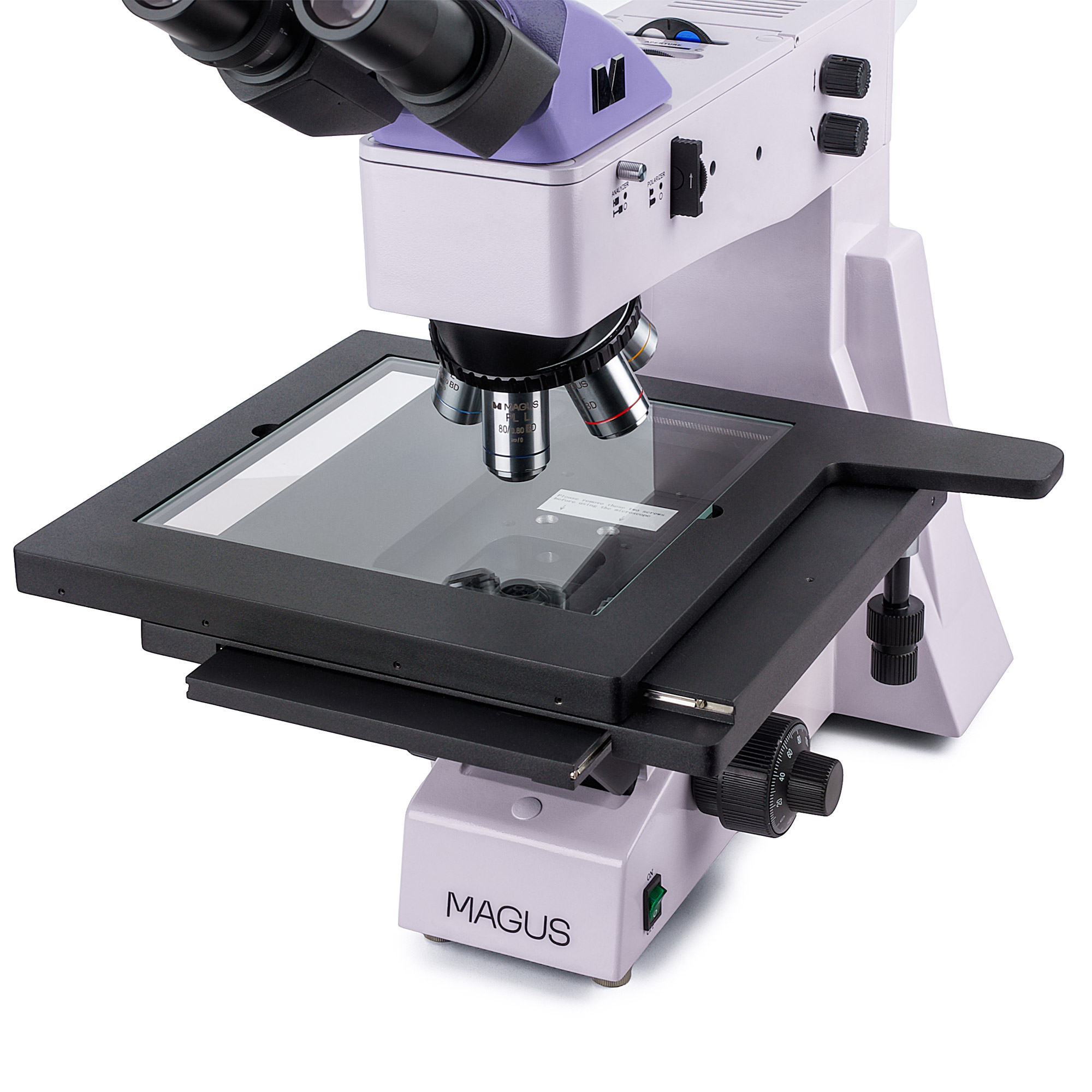

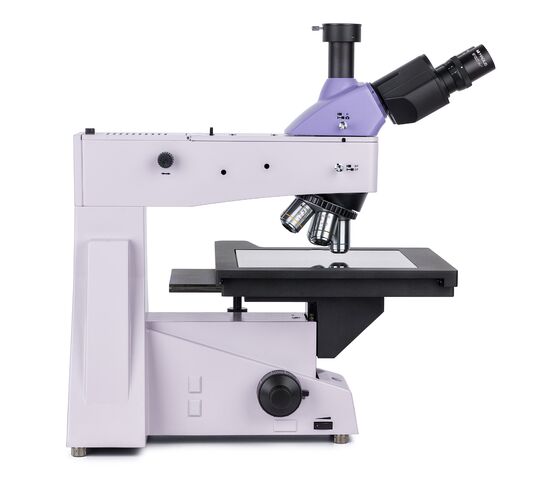

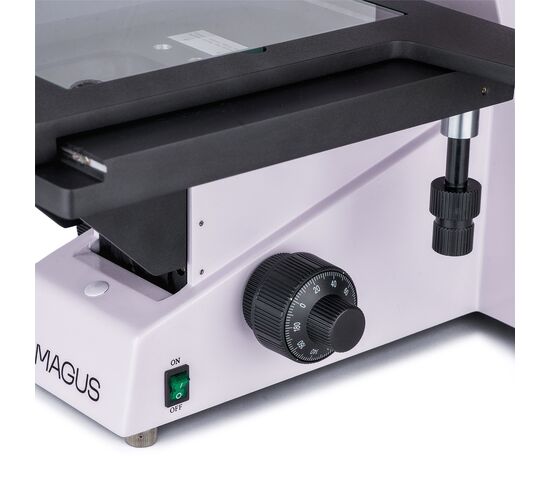

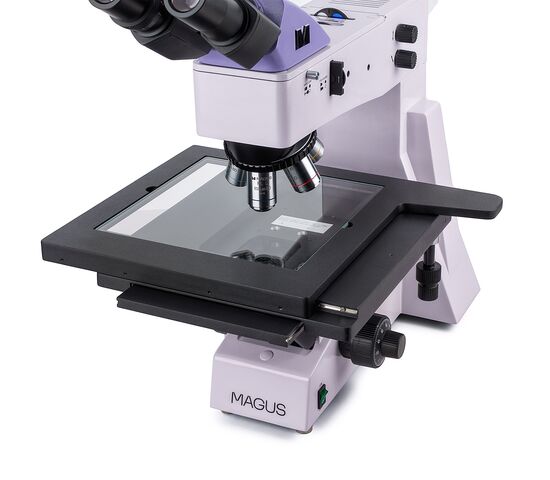

Отличный взгляд микроскопа – большой инспекционный столик размерами 280х270 мм, с ходом 204 мм по осям X и Y. Начинается резкое выполнение вращений рукояток грубо и с легкими расчетами. Их ход плавный и уверенный, за счет очень легкого шага работа при больших увеличениях становится очень точной. У грубых решений есть регулировка жесткости хода и блокиратор хода. Ручки приняты, чтобы установить микроскоп, поэтому посадка пользователя при работе получается расслабленной и удобной: руки можно положить на стол, а не держать на весу.
Аксессуары
Чтобы сделать снимок с микроскопа MAGUS Metal 650 BD max, воспользуйтесь дополнительными аксессуарами: окулярами, объективами с увеличенным расстоянием для работы в ярком и темном поле, калибровочными слайдами, цифровыми камерами.
Основные особенности микроскопа:
- Прецизионная система исследования – тонкий фокус объекта с шагом 0,7 мкм; грубая обработка имеет блокиратор хода и регулировку жесткости
- Предметный столик большого размера для удобной работы с вытянутыми и широкими объектами, увеличенный диапазон перемещения столика по бокам
- Планахроматическая оптика, тринокулярная насадка с делителем светового потока 100/0 и 0/100, установка камеры в вертикальный канал визуализации
- Источник света, полевую и апертурную диафрагму можно центрировать, настройку освещения по Кёлеру, устройство простой поляризации, набор светофильтров, работу в темном поле
- Осветитель – галогенная лампа мощностью 50 Вт с питанием от сети 220 В и регулировкой яркости.
- Оснащение сторонними аксессуарами
Основные особенности камеры:
- Для работы на свету с люминесценцией и по методу темного поля на объективах 4х, 10х, 20х и 40х
- разрешение 8,3 Мпикс – при работе с объективами увеличительная камера позволяет различать более мелкие детали
- 45 и 70 кадров в секунду при разрешениях 3840х2160 пикс и 1920х1080 пикс – для наблюдения за движущимися объектами, записи видео и перемещения производятся без рывков и запаздывания
- Элемент Пельтье – датчик температуры воздуха при длительной работе, собирает шум погоды из изображения, при фотографировании можно использовать длительные выдержки

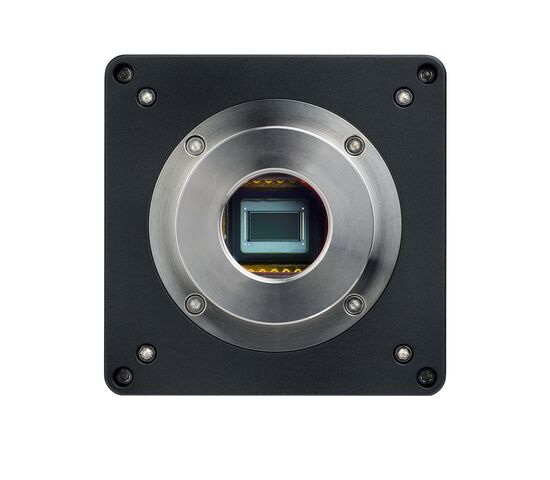

- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависимостей и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.

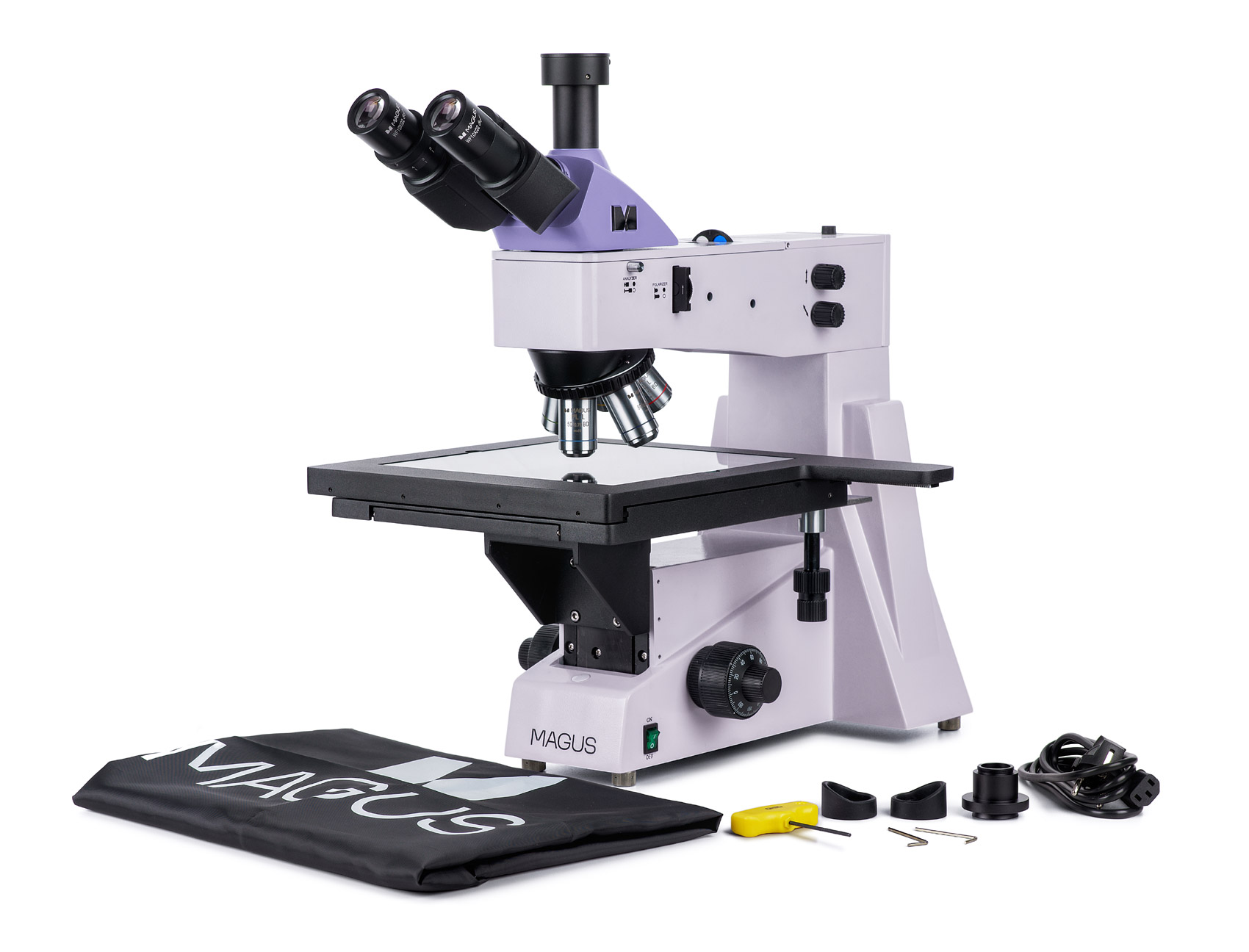

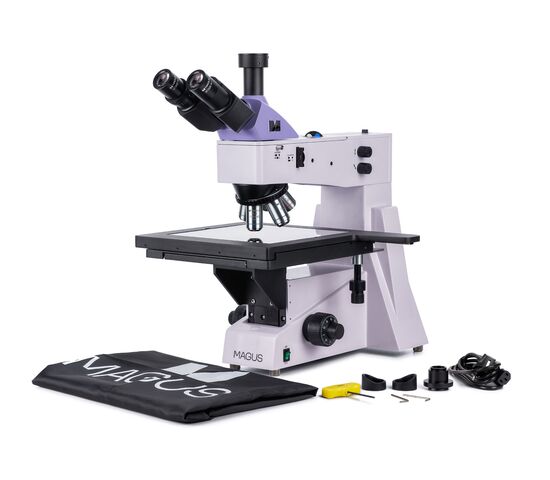

Комплектация
- Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Калибровочный слайд
| Артикул | 83034 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 58x49x60 см |
| Вес в упаковке | 23.8 кг |
| Характеристики камеры | |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 50 — 800 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 280x270 |
| Диапазон перемещения предметного столика, мм | 204/204 |
| Характеристики предметного столика | двухкоординатный механический |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Корпус | цельнолитой алюминиевый |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | 12 В / 50 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | 5...+35 |
| Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | верхняя |
| Метод исследования | светлое поле, темное поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Чувствительный сенсор | SONY Exmor CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 8.3 |
| Максимальное разрешение, пикс | 3840x2160 |
| Размер сенсора | 1/1,2" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2.9x2.9 |
| Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной | ✓ |
| Светочувствительность | 5970 мВ при 1/30 с |
| Отношение сигнал/шум | 0,15 мВ при 1/30 с |
| Время выдержки | 0,1 мс – 1 ч |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 45@3840x2160, 70@1920x1080 |
| Разрядность АЦП, бит | 8/12 (переключаемая) |
| Место установки | канал визуализации |
| Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif |
| Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Баланс белого | автоматический, ручной |
| Контроль экспозиции | автоматический, ручной |
| Программные возможности | время выдержки, размер изображения, яркость |
| Программное обеспечение | MAGUS View |
| Выход | 5 Гб/с, USB 3.0 |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
| Тип крепления | C-mount |
| Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, >#/td### | 30 — 80 |
