Описание

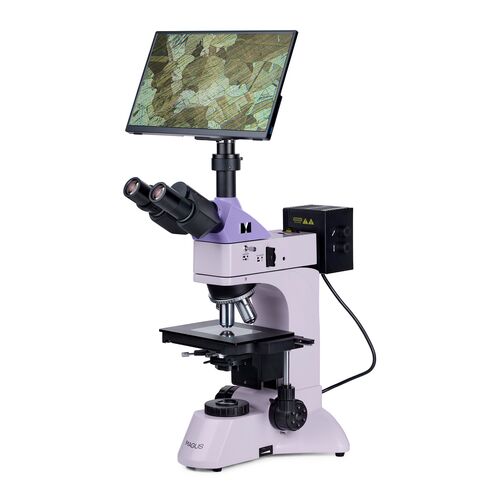

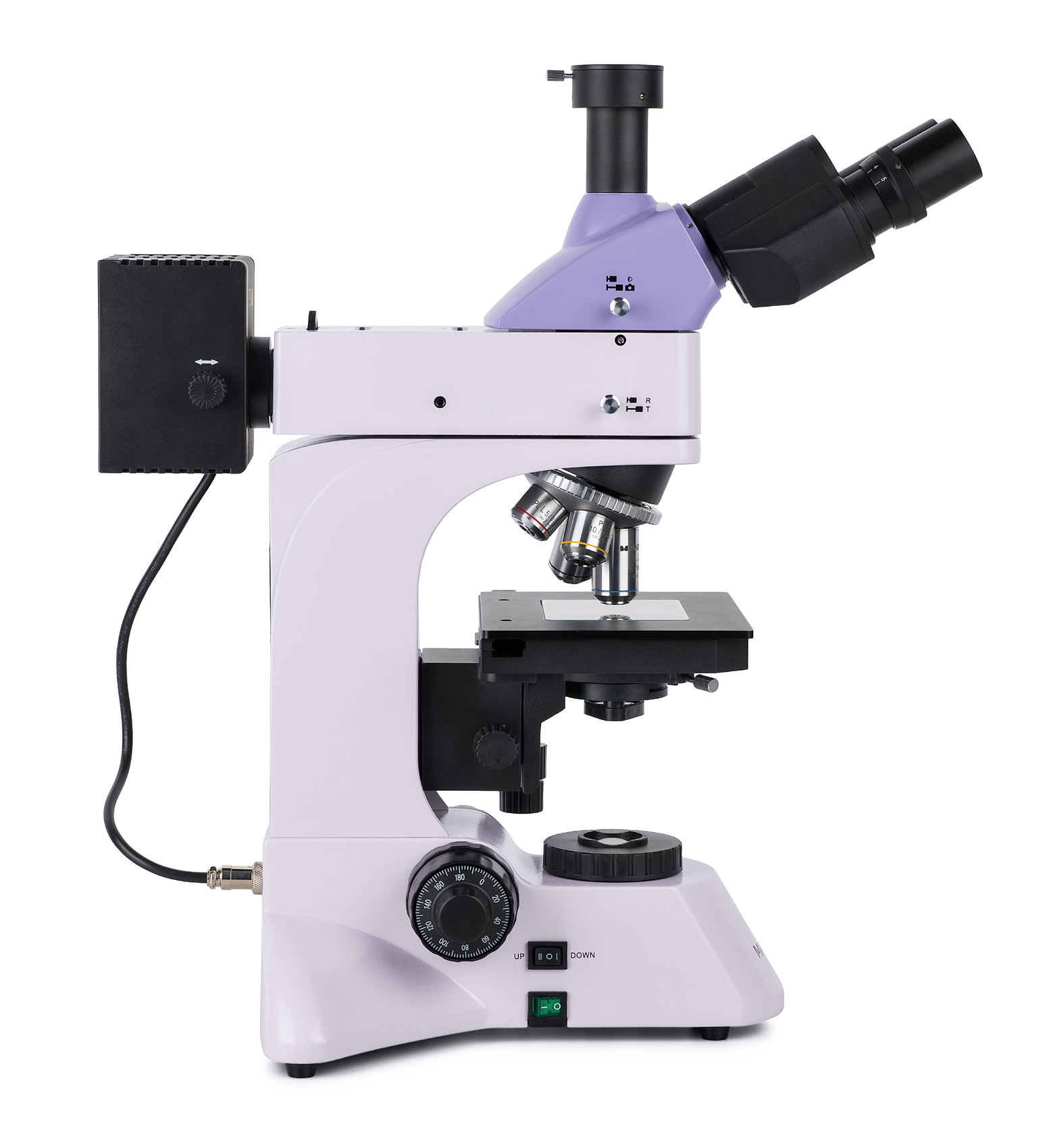

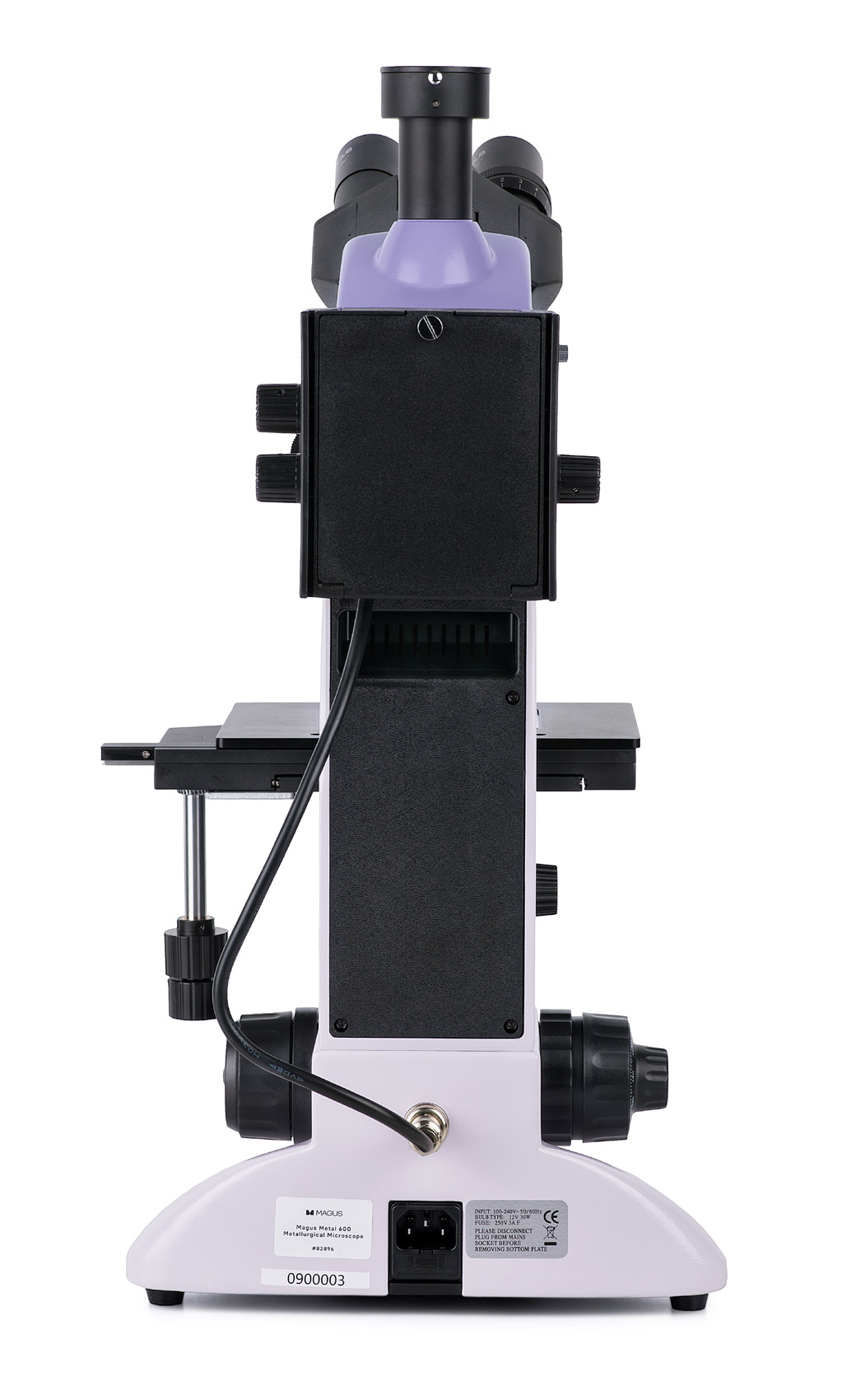

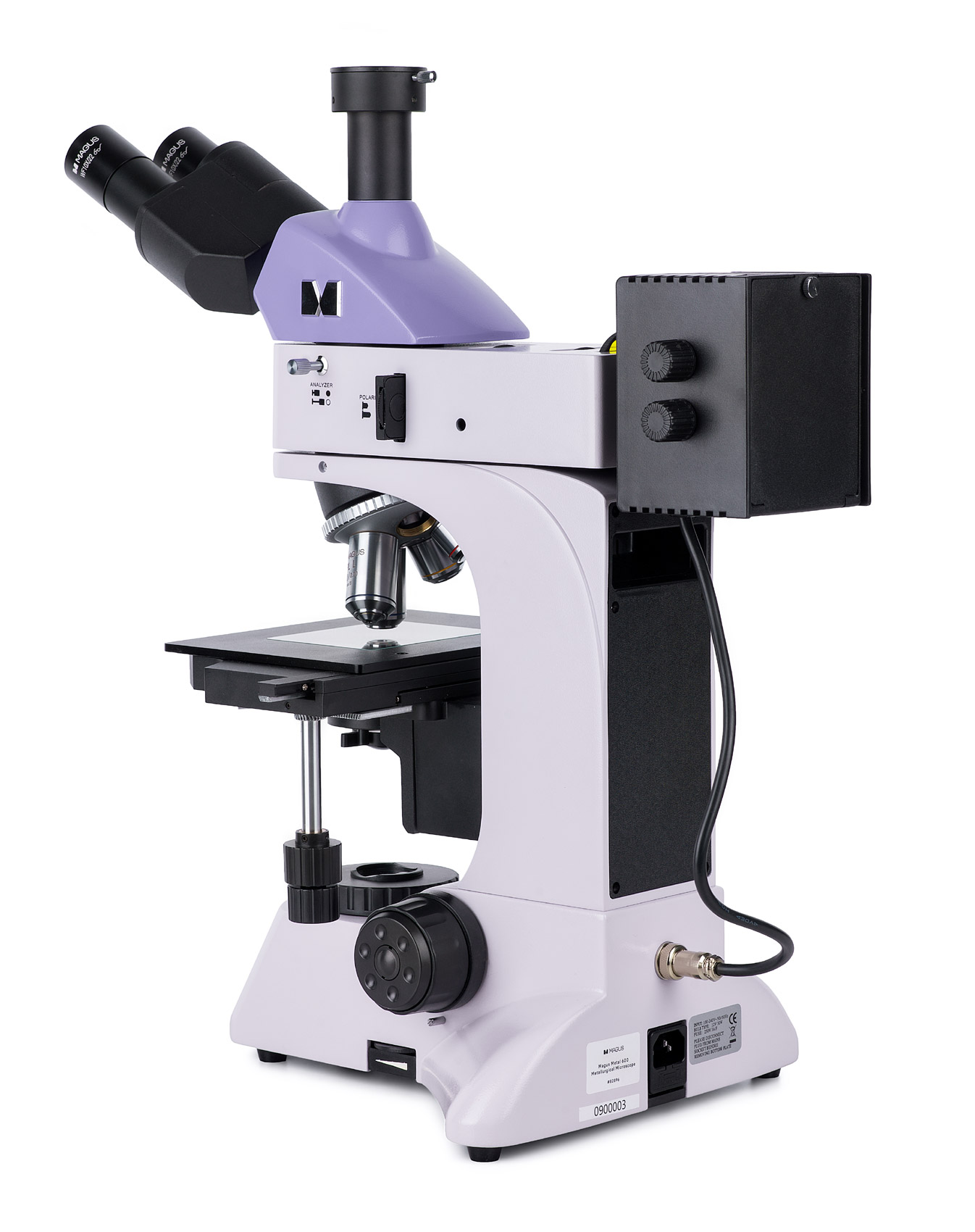

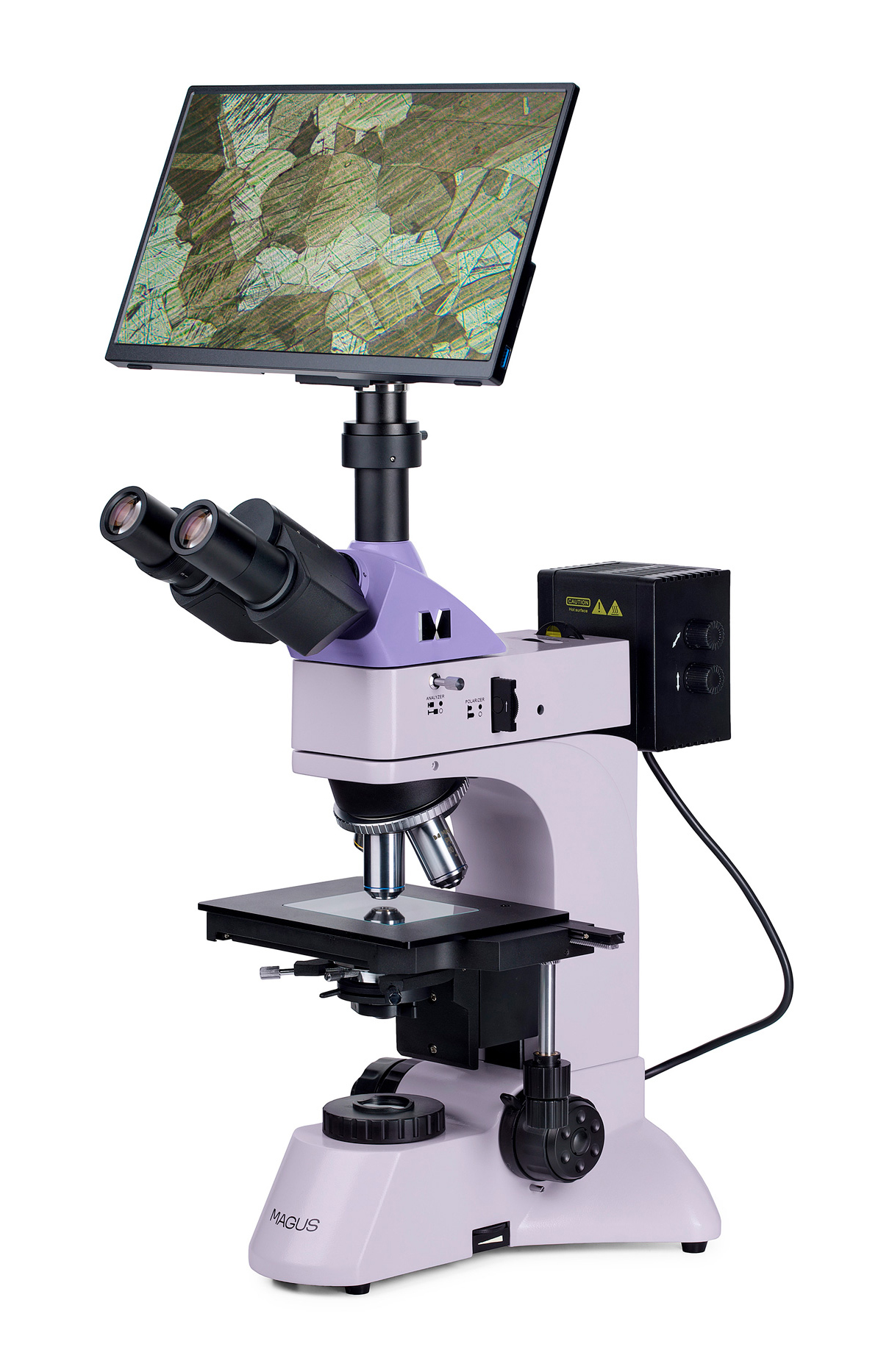

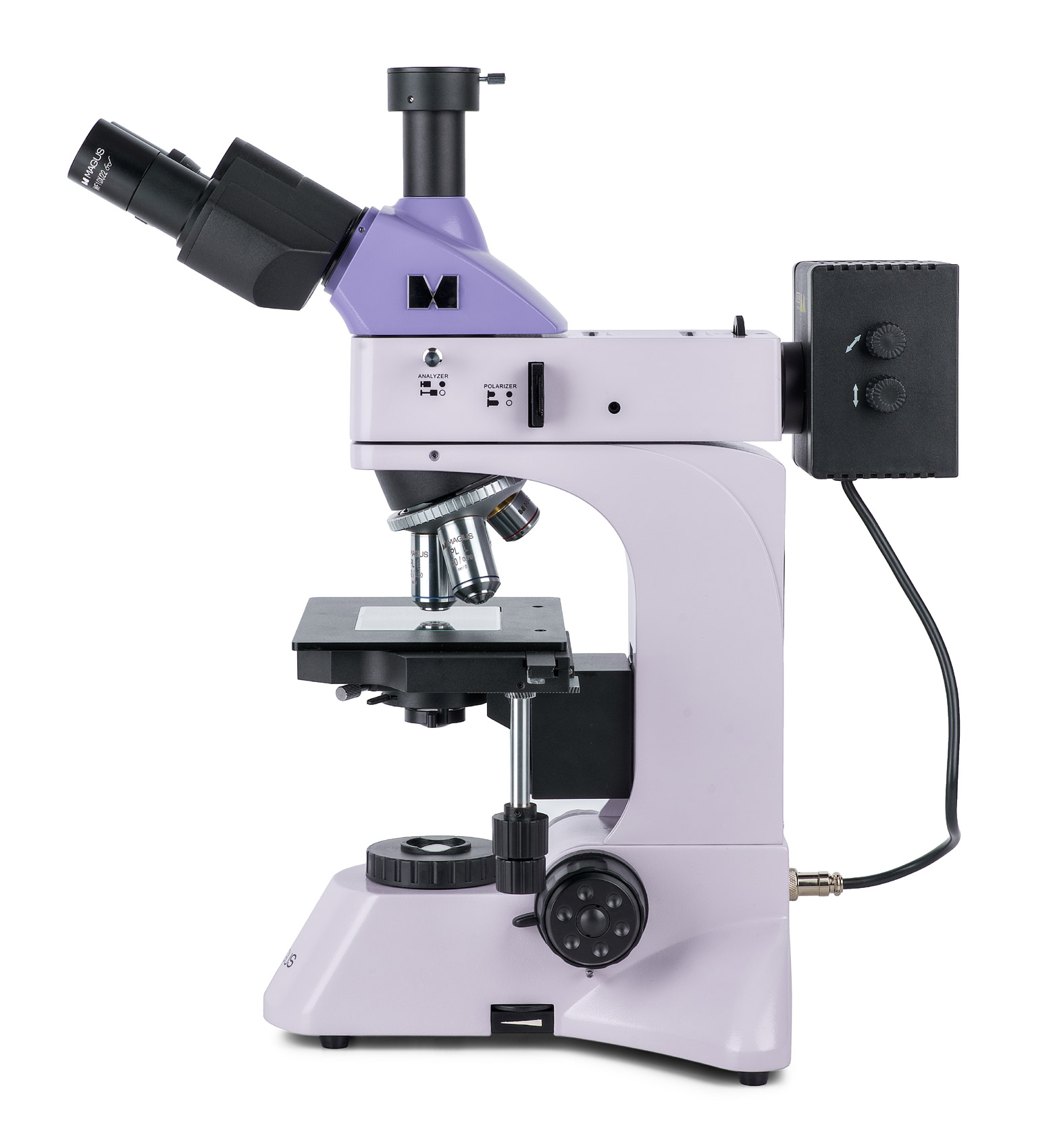

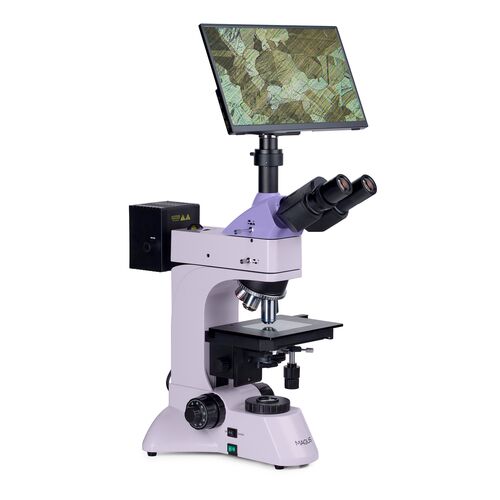

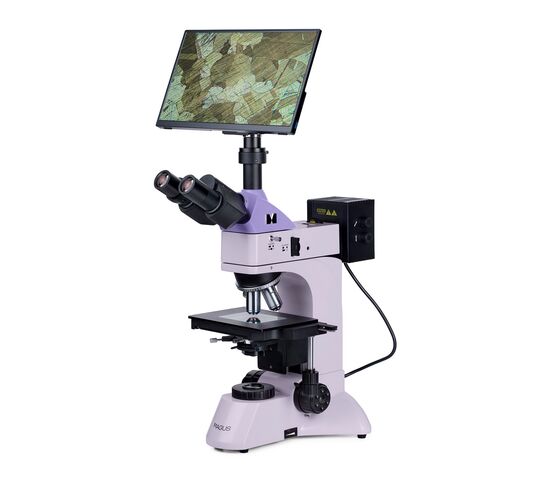

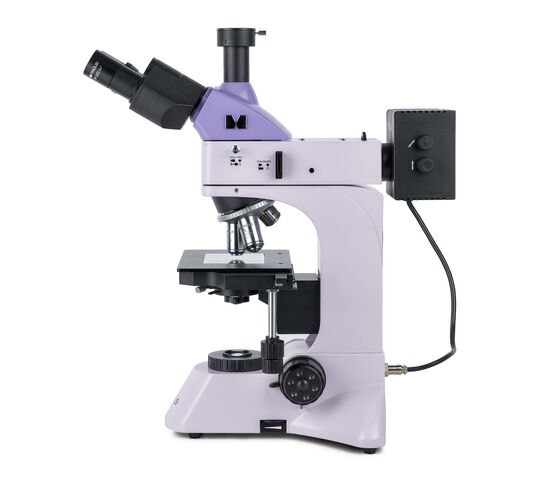

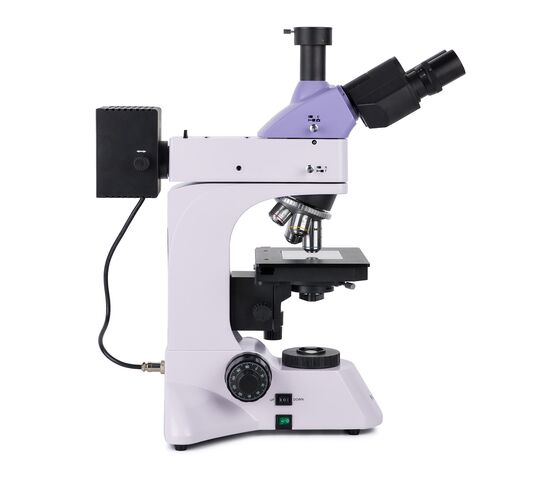

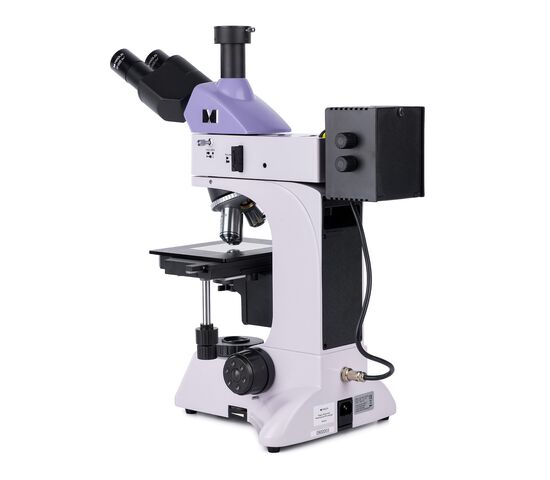

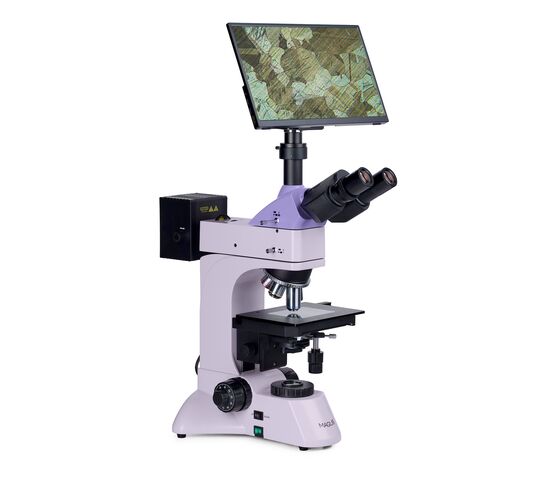

Цифровой металлографический микроскоп MAGUS Metal D600 LCD предназначен для исследования микроструктур металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отражающего света обеспечивает работу по методу светлого поля и простой поляризации.
Встроенный осветитель проходящего света Служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

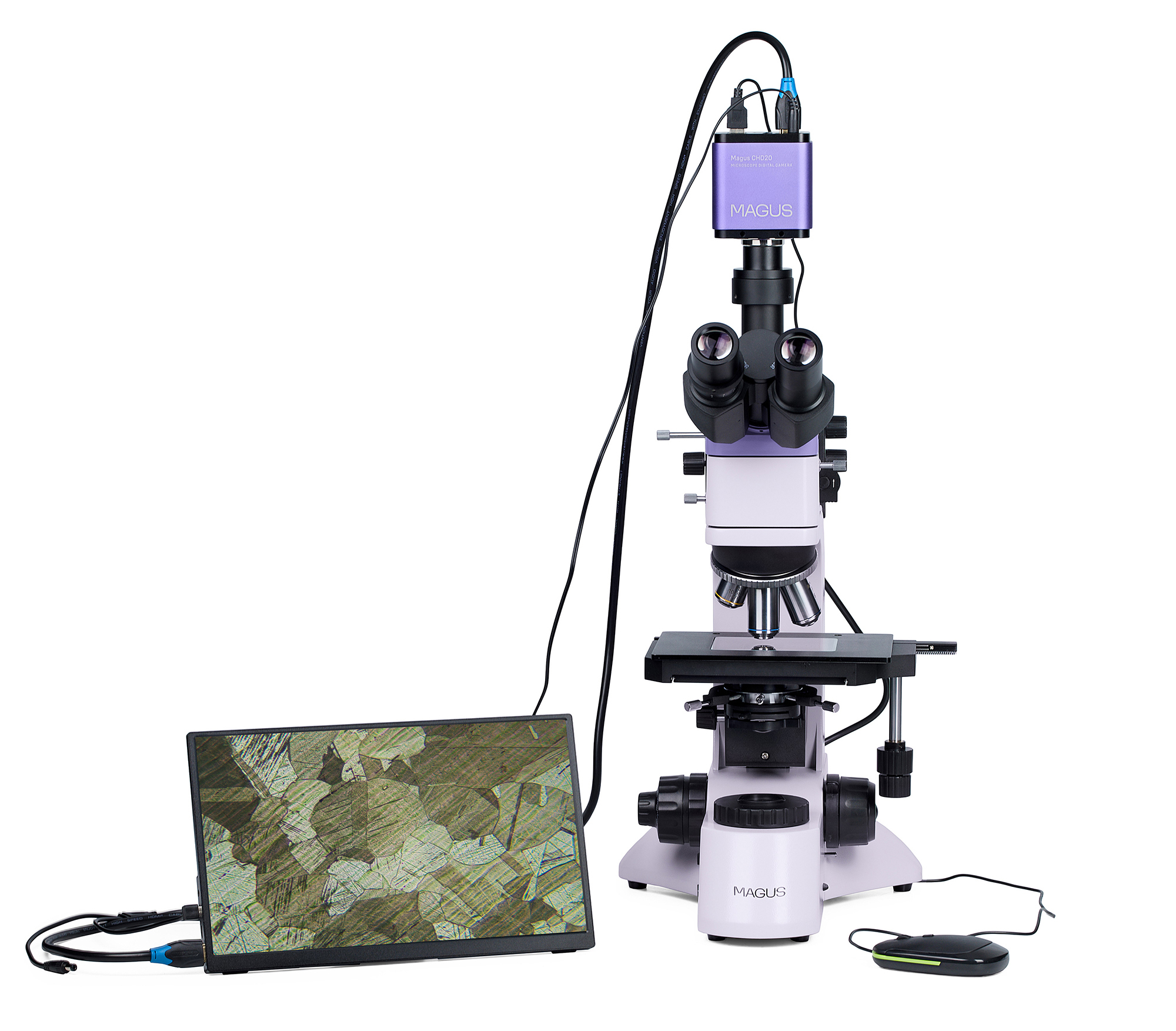

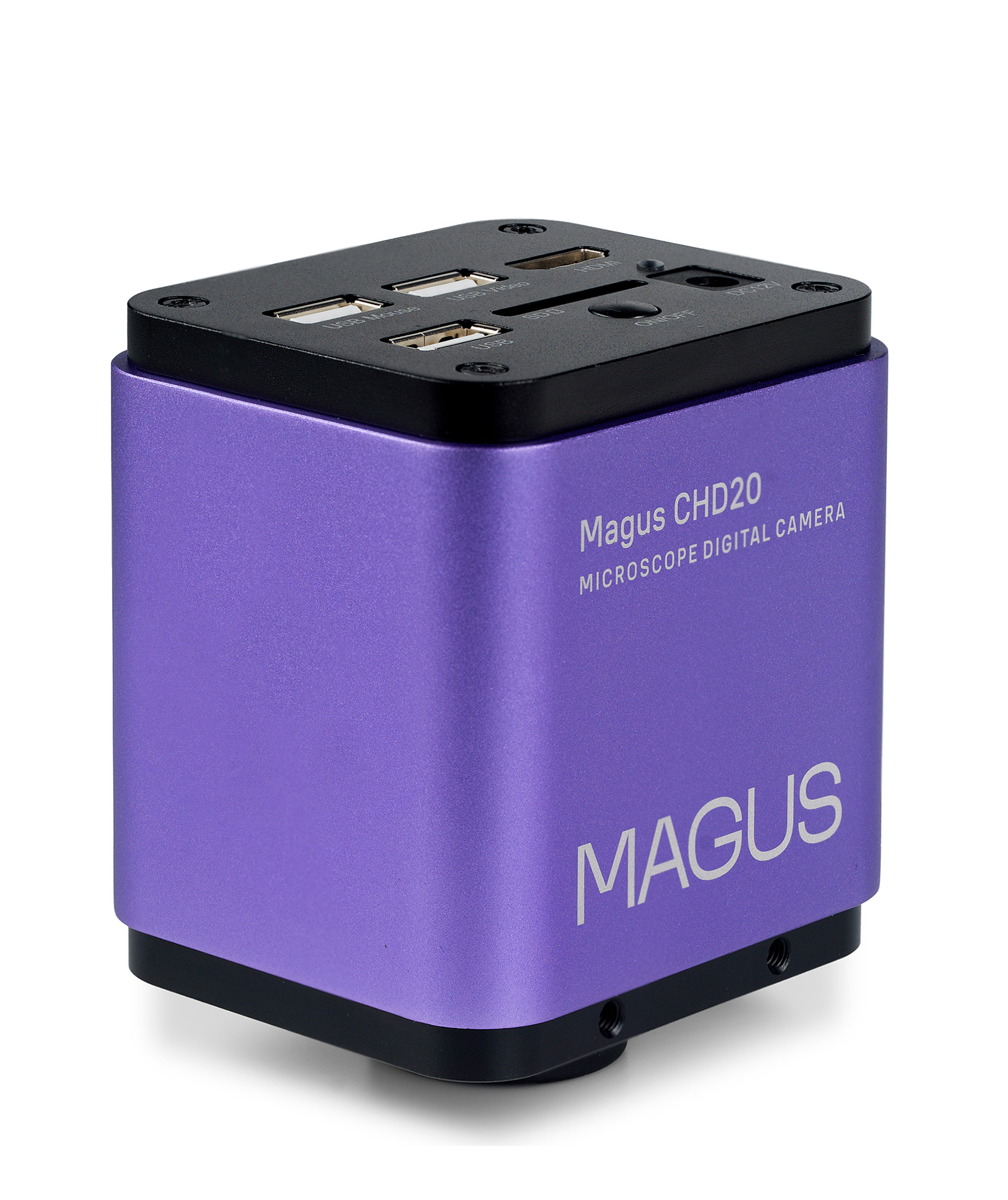

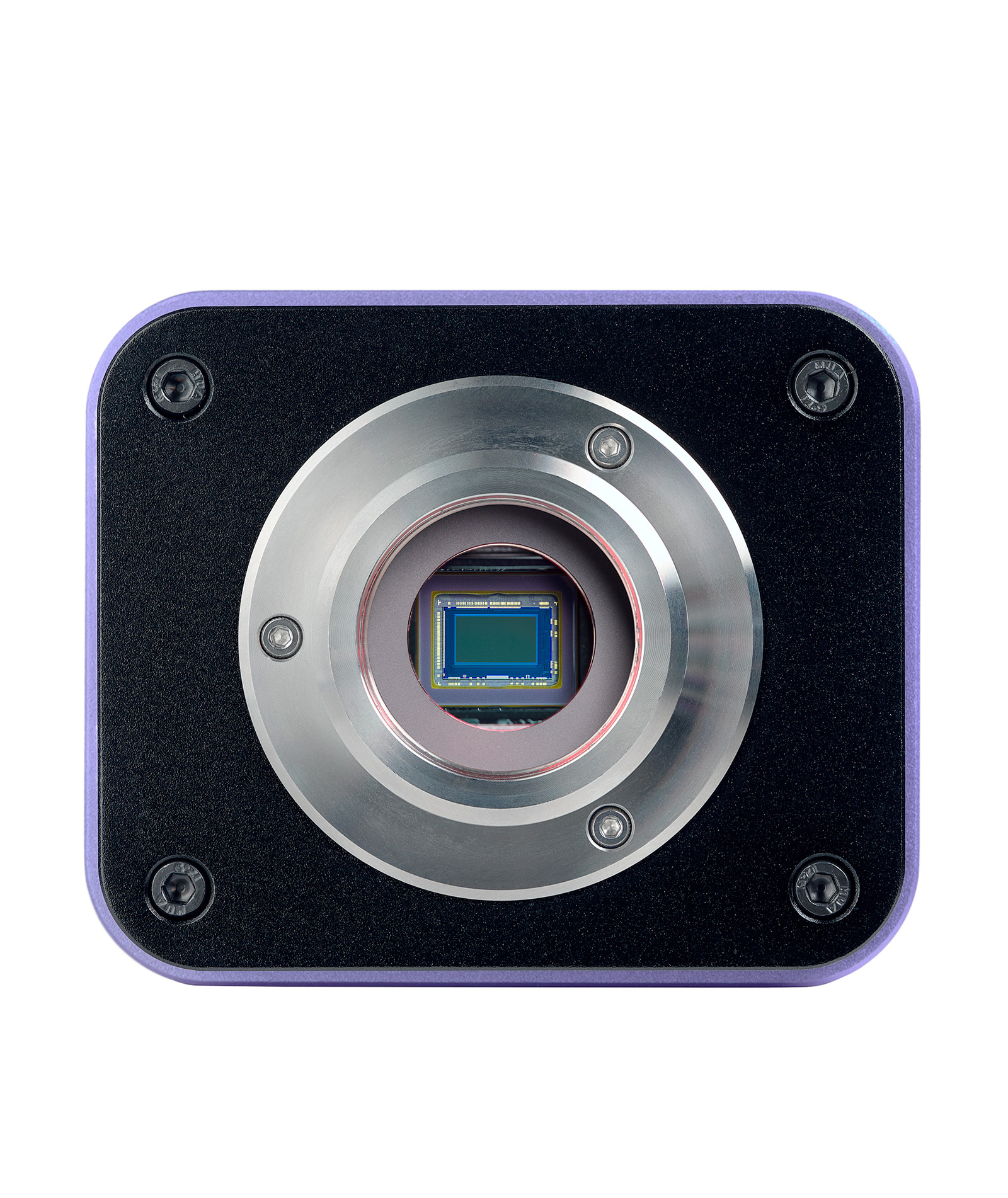

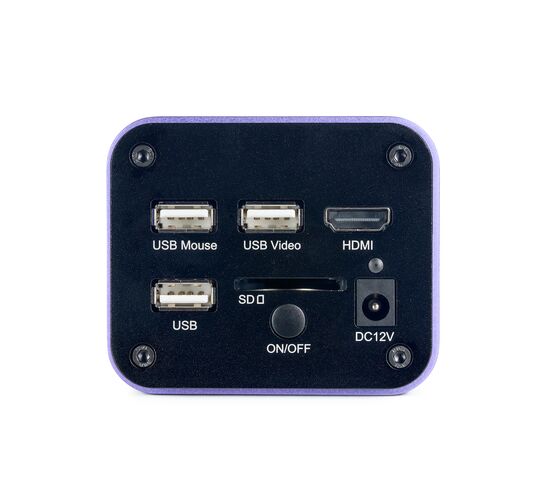

Цифровая камера

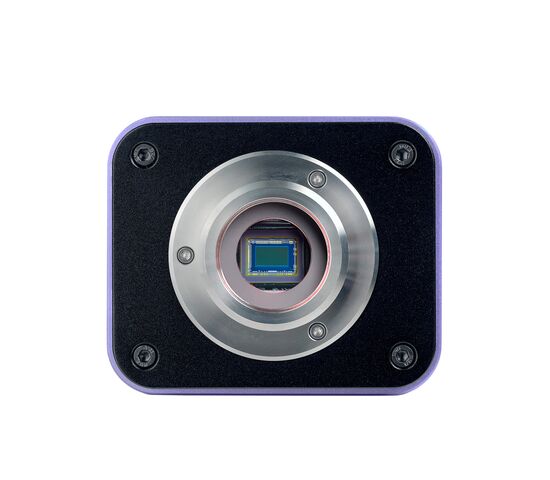

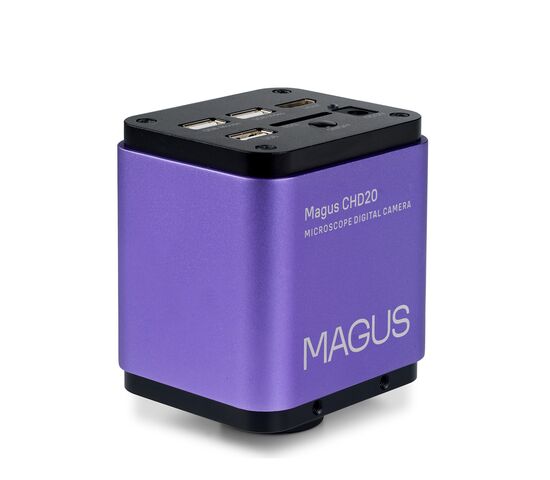

Цифровая камера MAGUS CHD20 оснащена 2-мегапиксельным сенсором и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикселей). Она обладает высокой светочувствительностью, подходит для работы в условиях люминесценции. Благодаря использованию мозаичных фильтров основные цвета R, G и B отсутствует смазывание и снижен темновой ток.
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации с камеры на внешний экран. Дополнительный интерфейс USB 2.0, предназначенный для подключения камеры к компьютеру.
Видеозапись ведется с длительностью 60 или 50 кадров в секунду в зависимости от интерфейса соединения.
Камера сочетает в себе большое значение FPS и пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», без зависимостей и разрывов между кадрами. По максимально разрешенным изображениям информативно, перемещение объектов измеряется без шлейфов, передвижение объекта отображается без задержек.

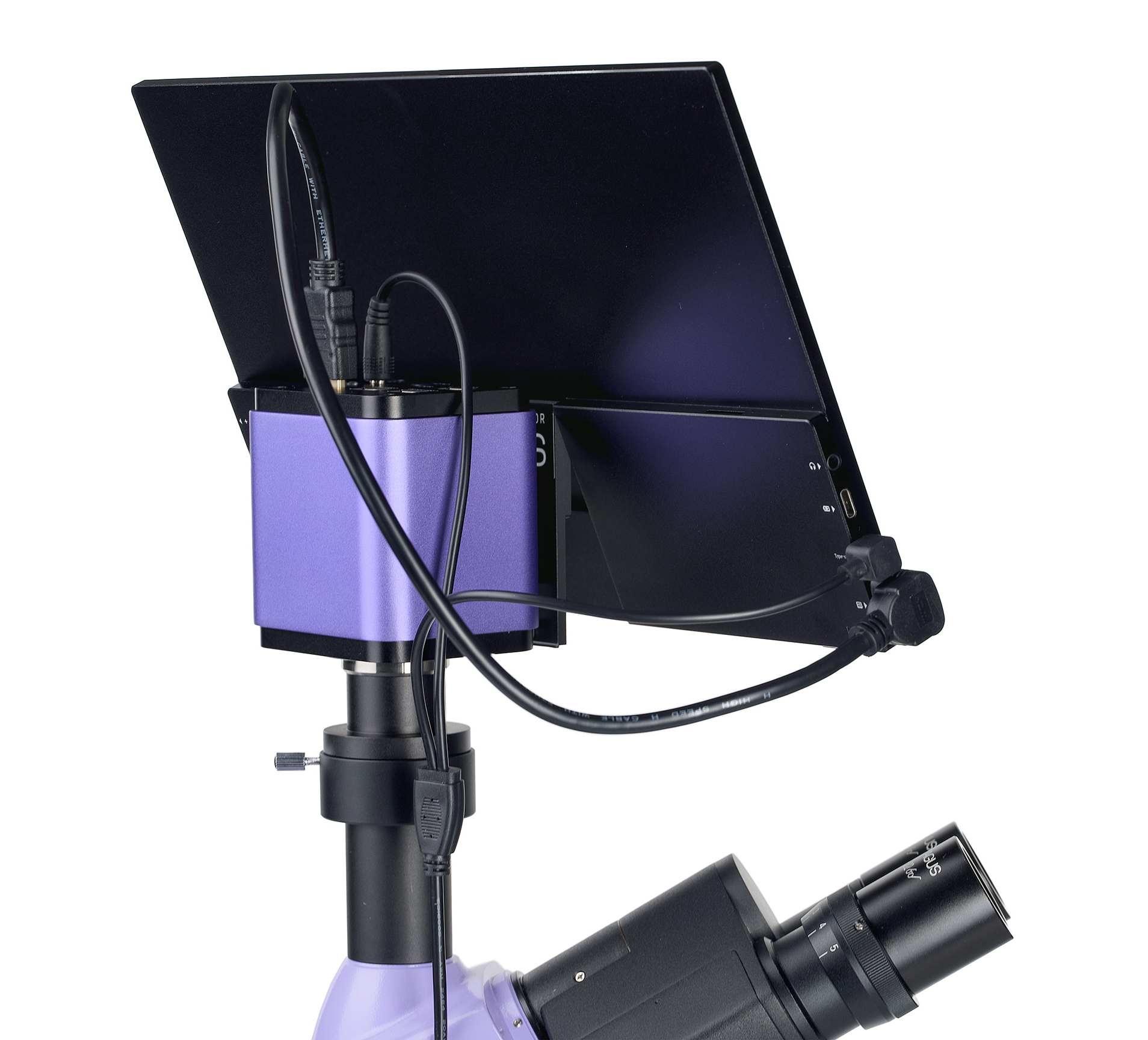

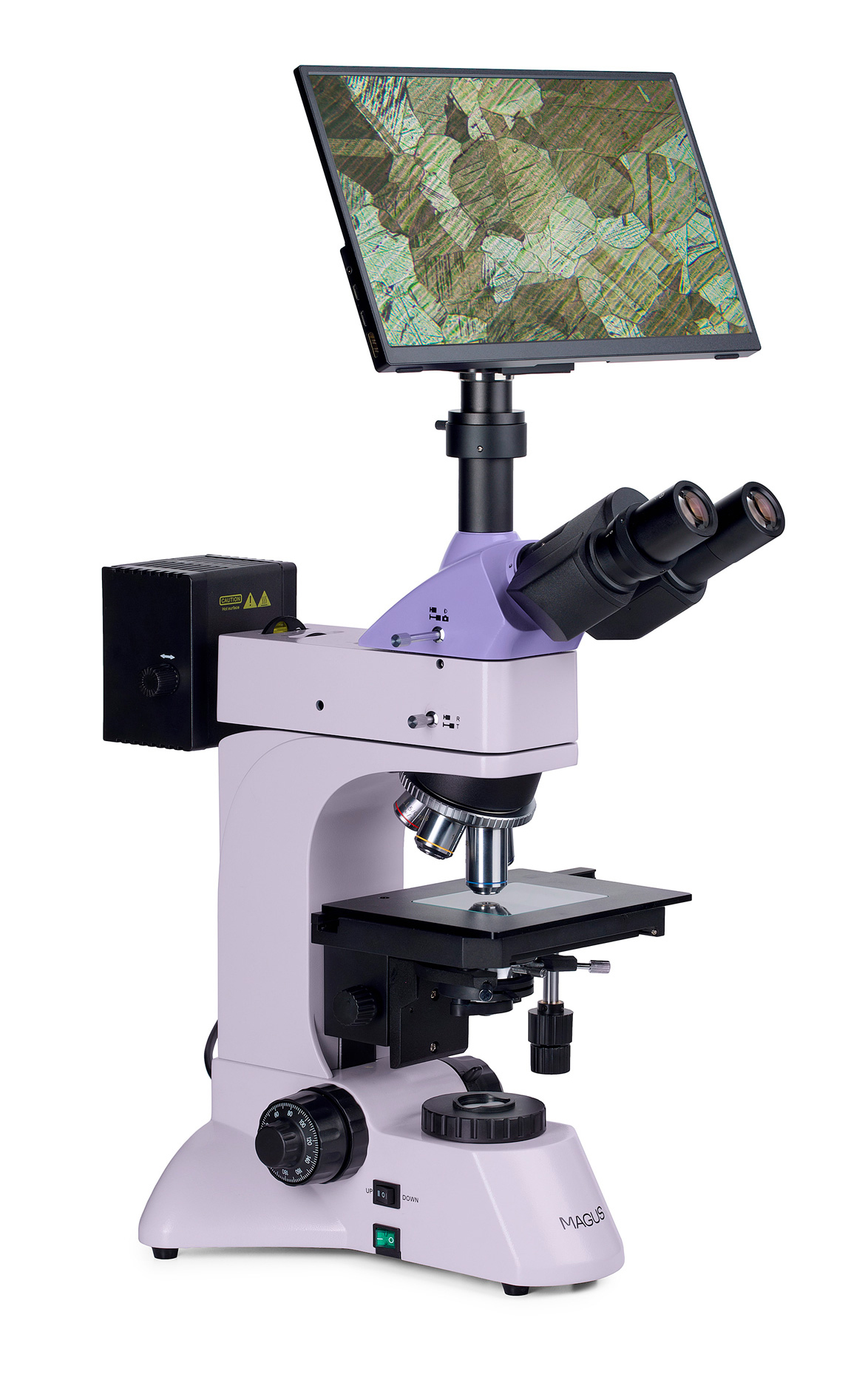

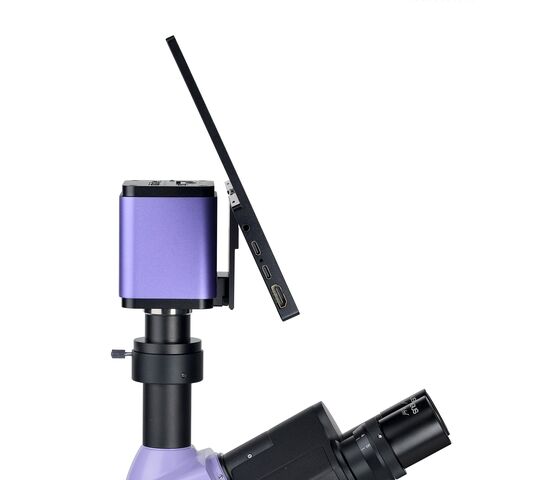

Монитор

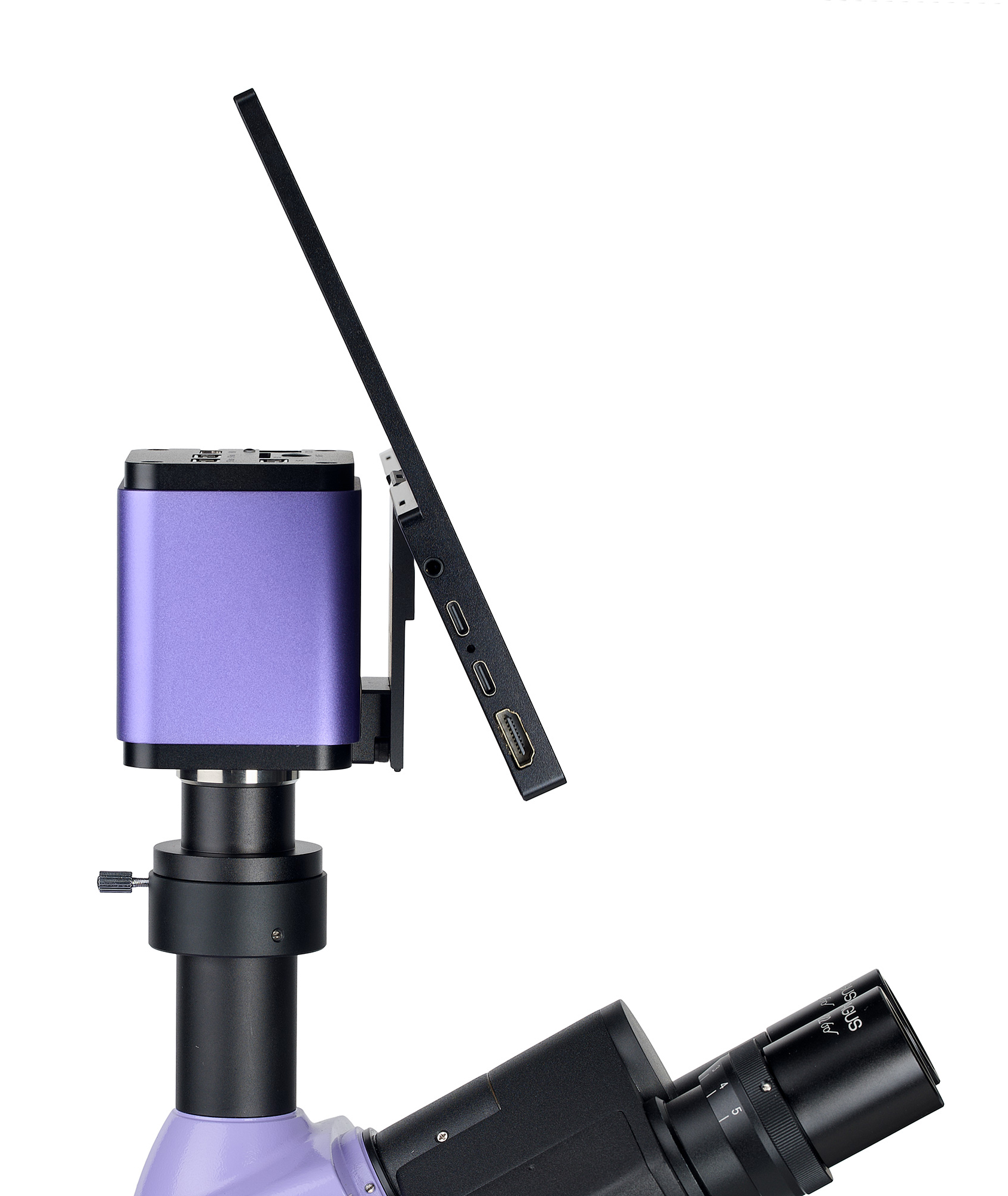

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он помещается в установленную камеру микроскопа и выводит изображение в первое время. Поддерживаются HDMI-камеры MAGUS, работающие в разрешениях Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится непосредственно к камере или к штативу.

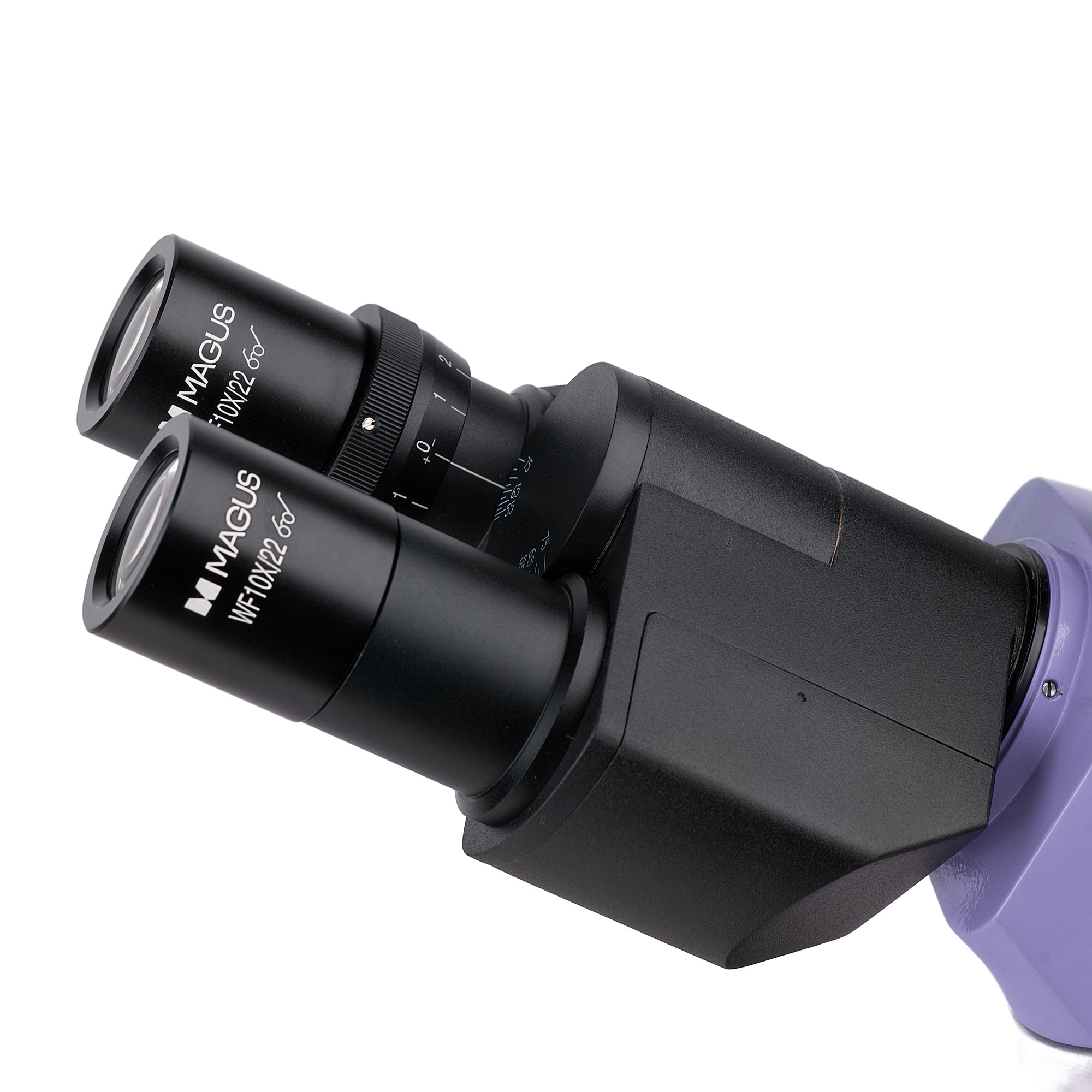

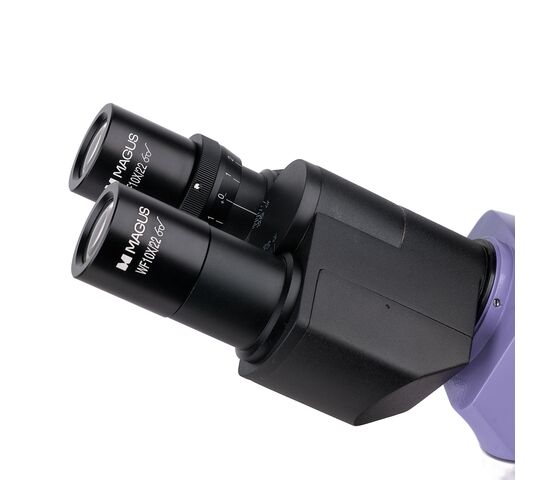

Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера установлена в вертикальном тубусе с каналом визуализации. Переключатель светового потока позволяет направлять 100% света либо на цифровую камеру, либо на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

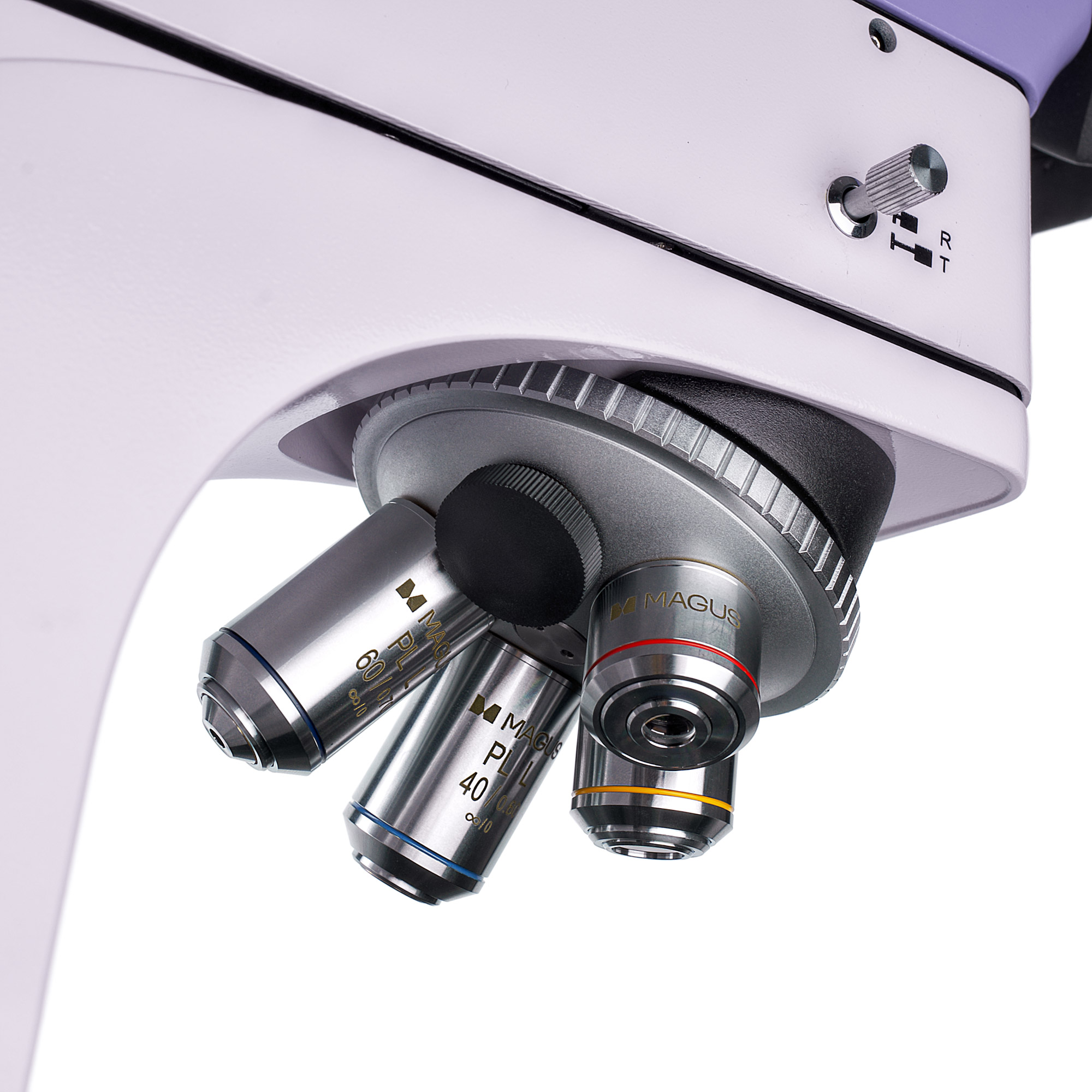

Револьверное устройство

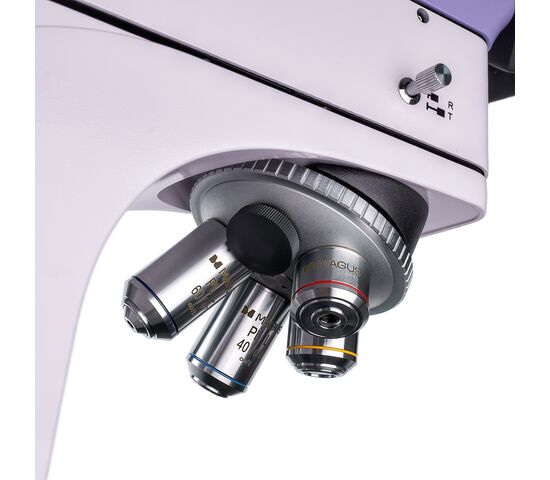

Револьвер на 5 объективов. Свободное соединение для настройки положения лампы-осветителя отражающего света. Также в оставшееся гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучи.
Объективы
Объективы-планахроматы с увеличенным расстоянием позволяют работать в светлом поле.
Фокусировка

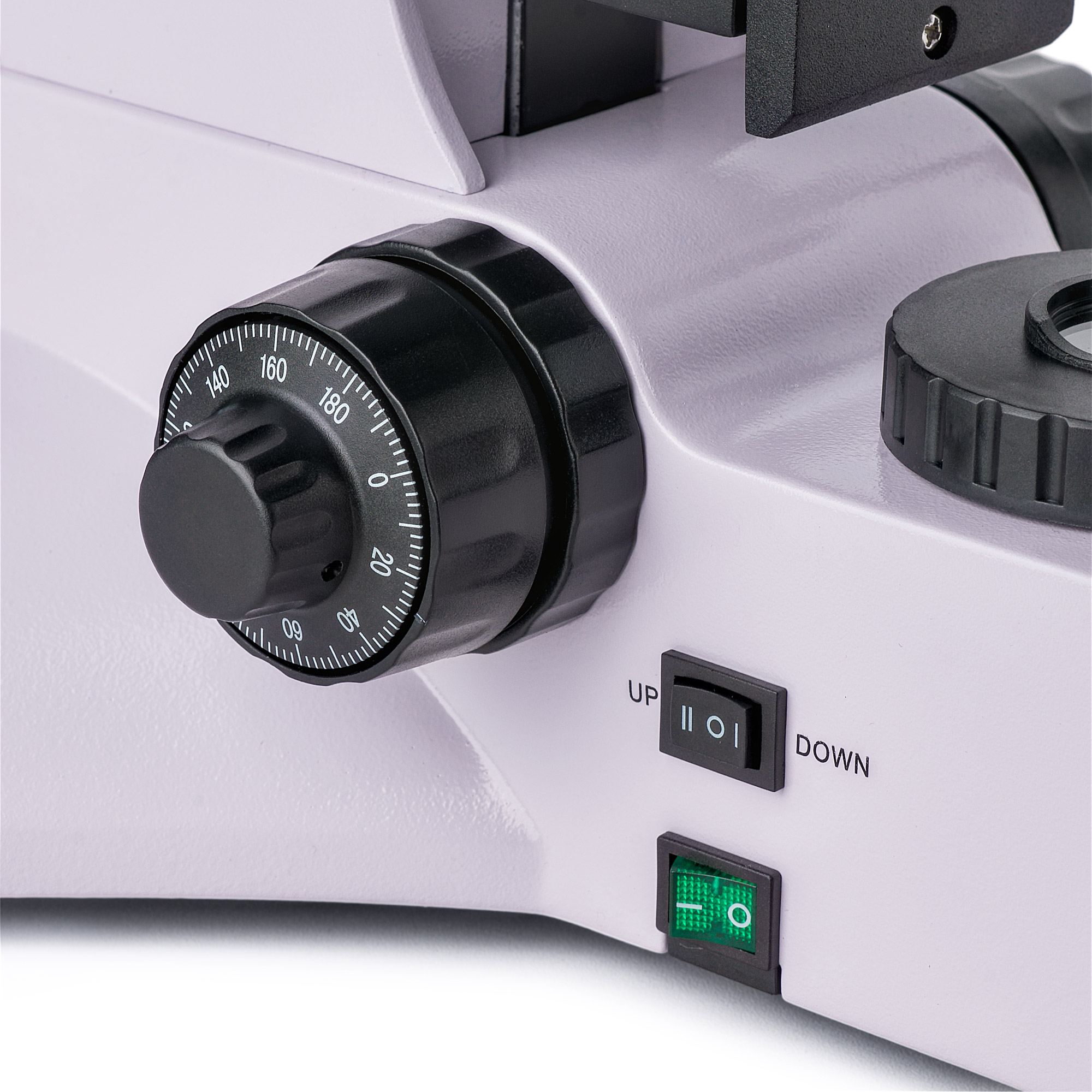

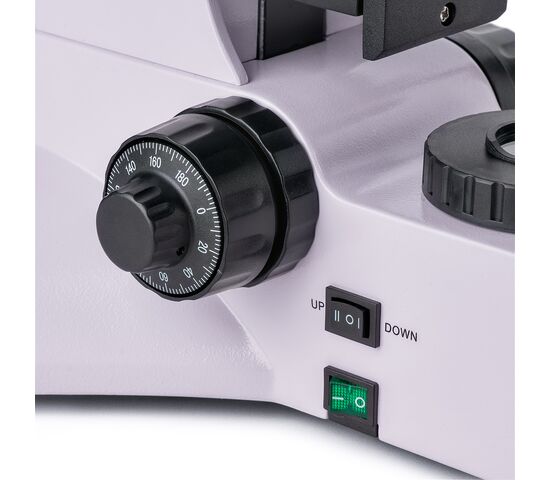

Коаксиальные рукоятки грубые и тонкие детали расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без прогресса. С правой стороны рукоятка блокирует грубые размышления, со левой – регулировка кольца жесткости обеспечивает грубые размышления.

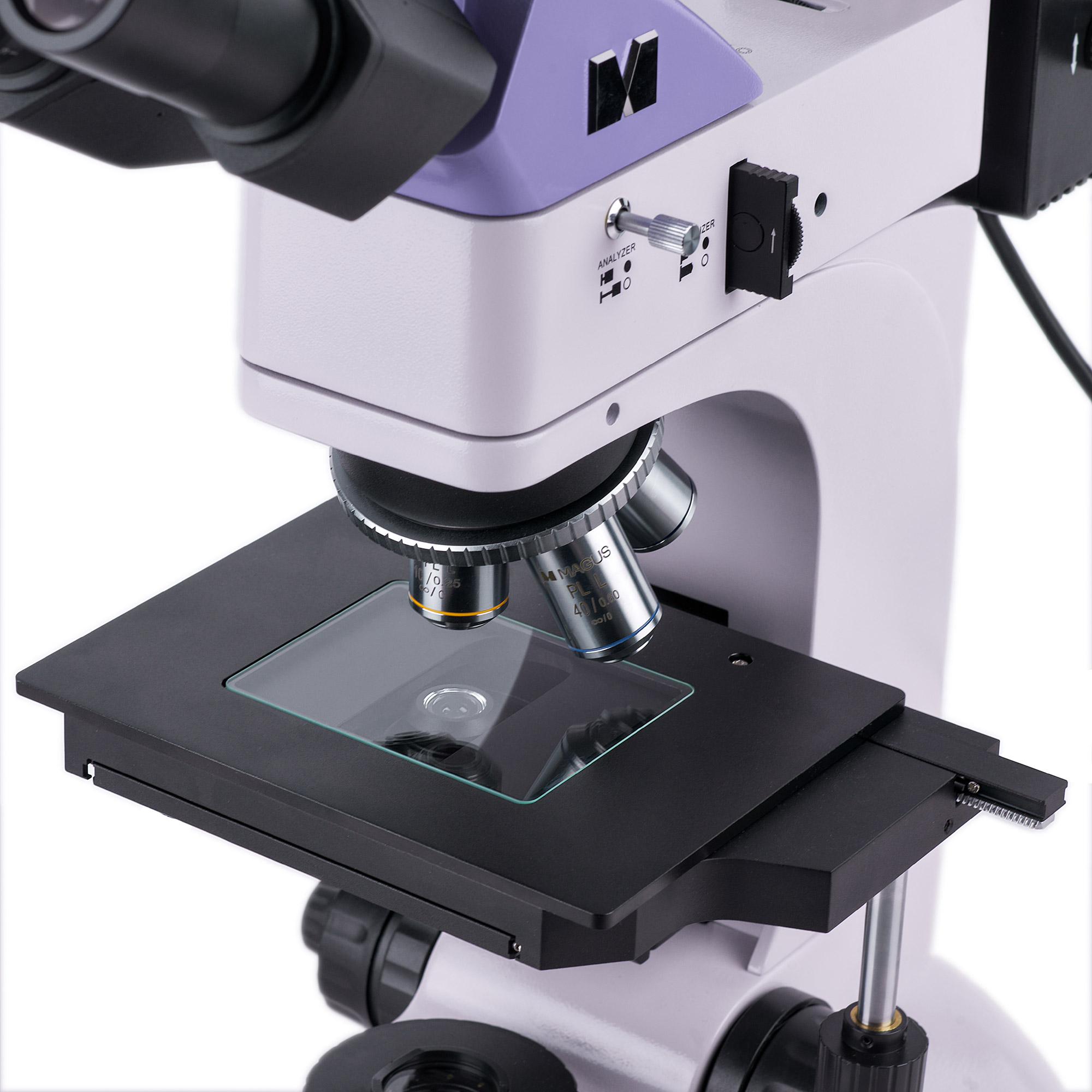

Предметный столик

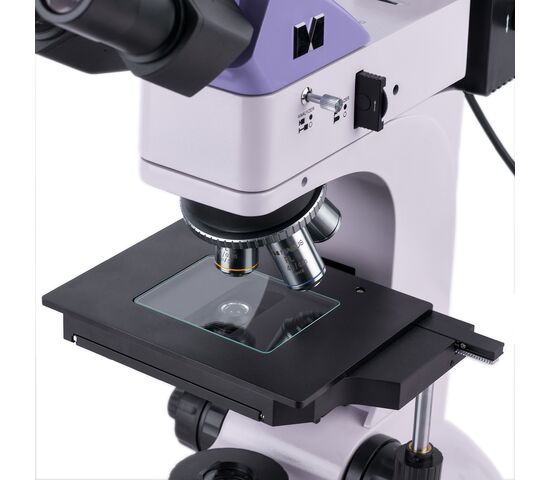

Перемещение объекта за счет перемещения столика по сторонам. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работ с полупрозрачными образцами.

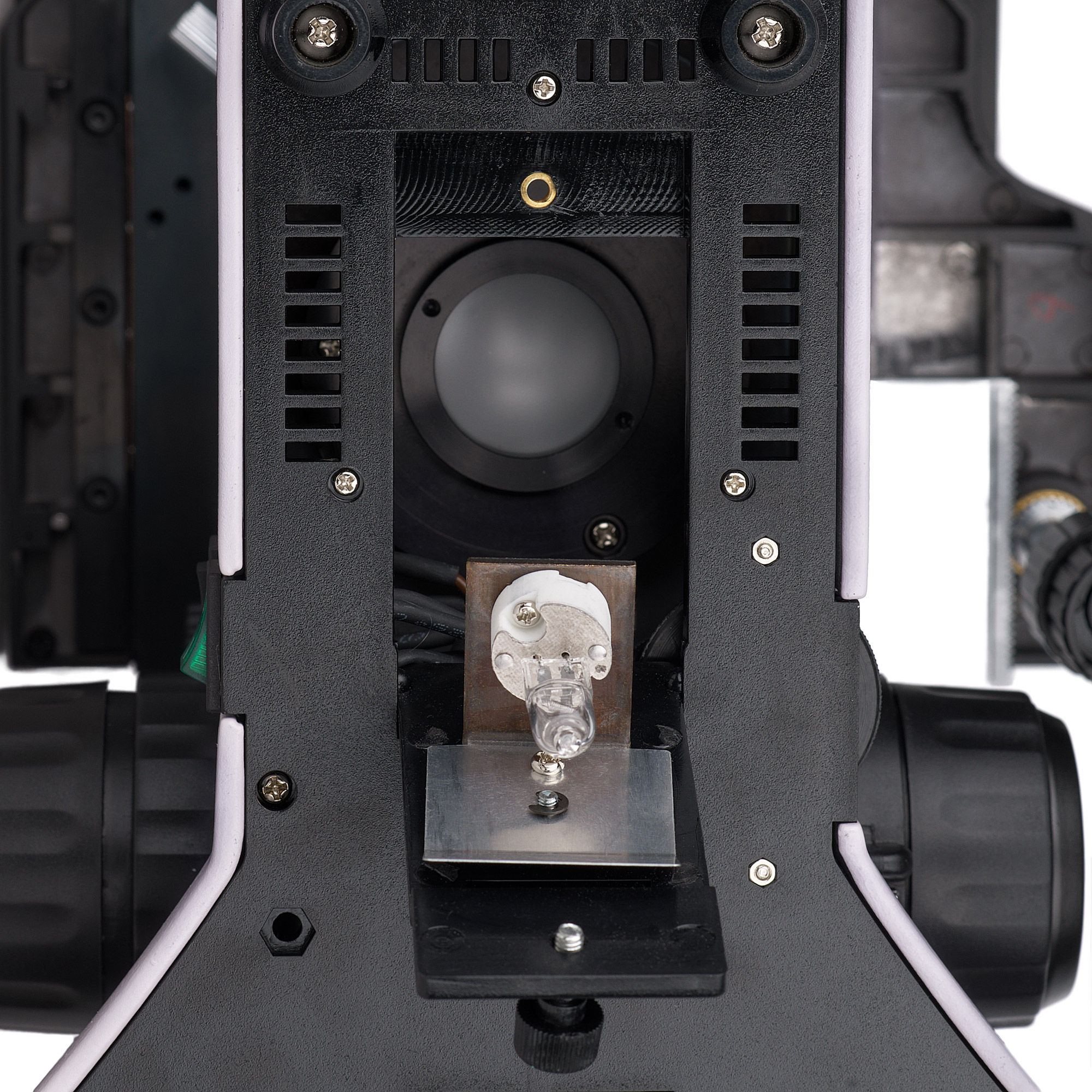

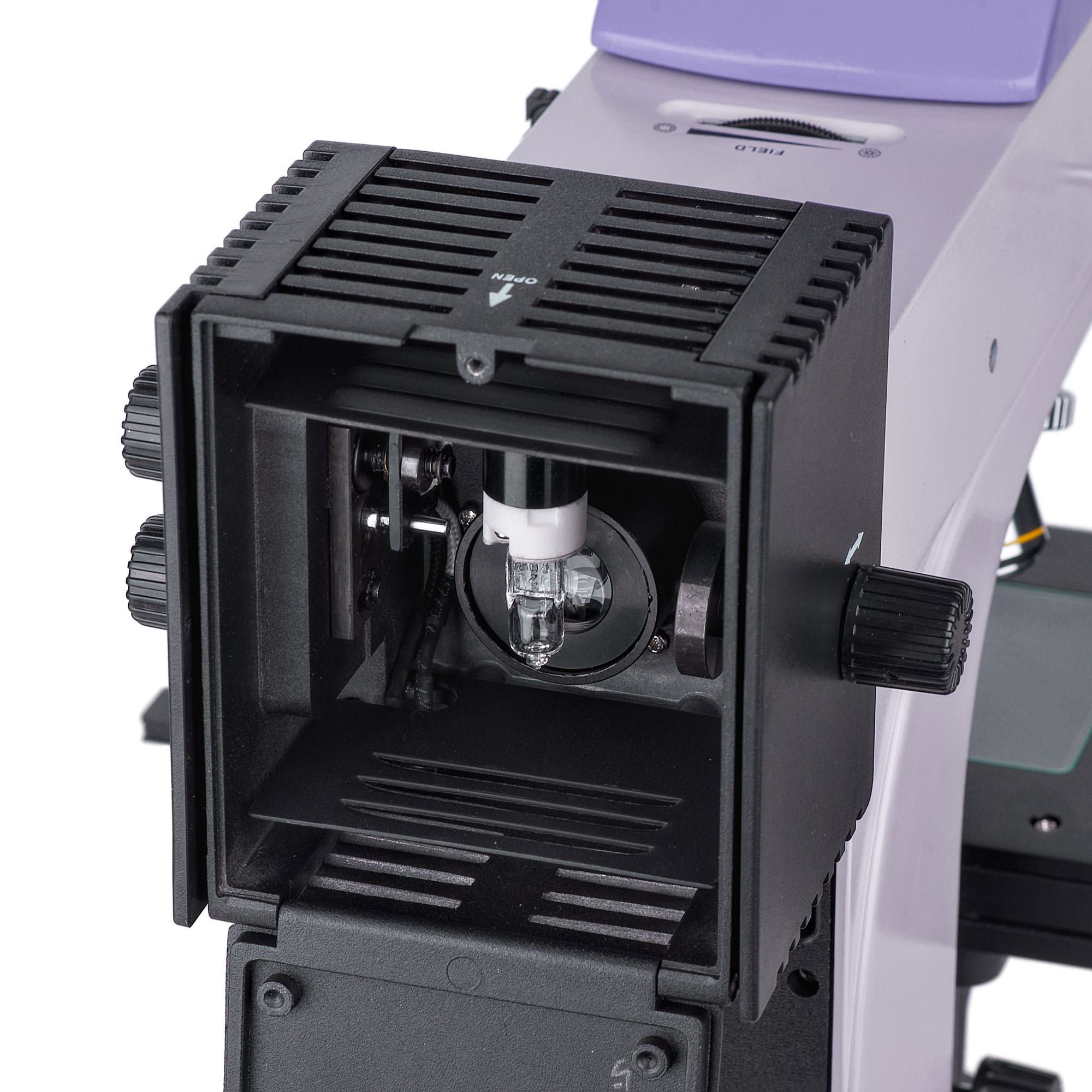

Источники света

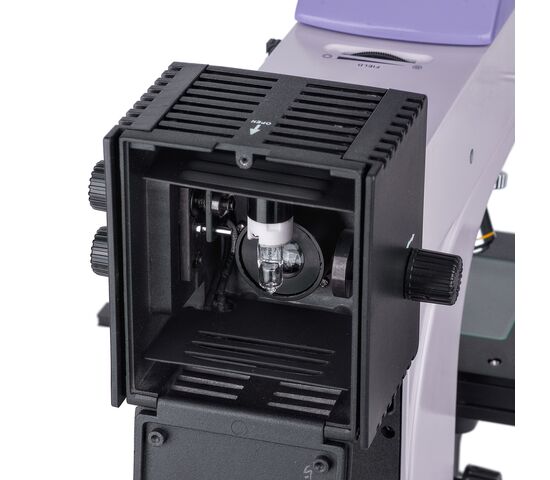

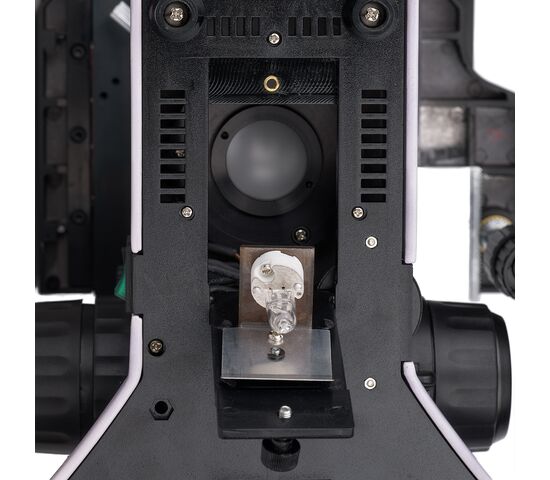

В осветителях отражающего и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортную для глаз цветную температуру. 30-ваттная лампа светит достаточно ярко для работы на объективах размером от 4х до 100х в светлом поле и в поляризованном свете.

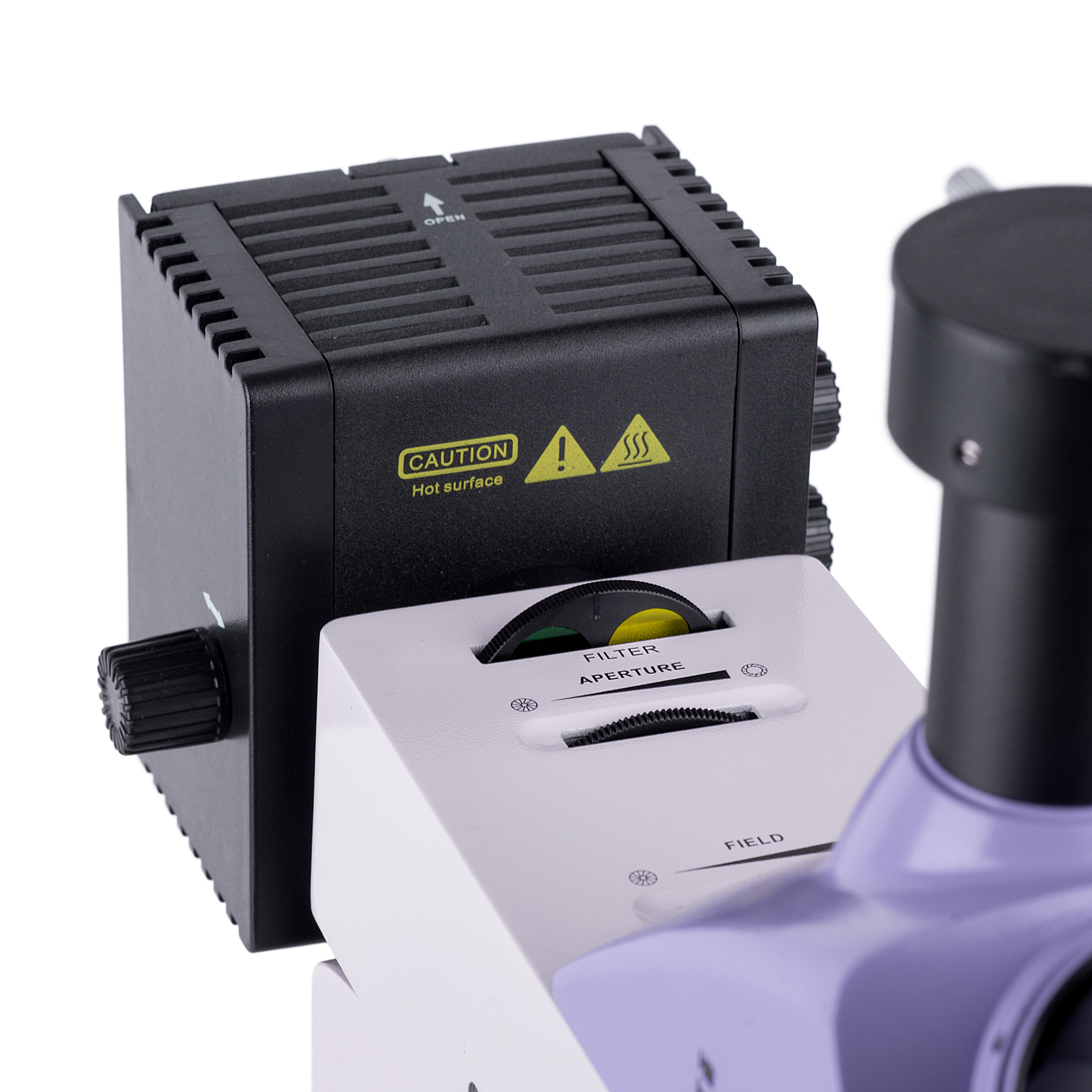

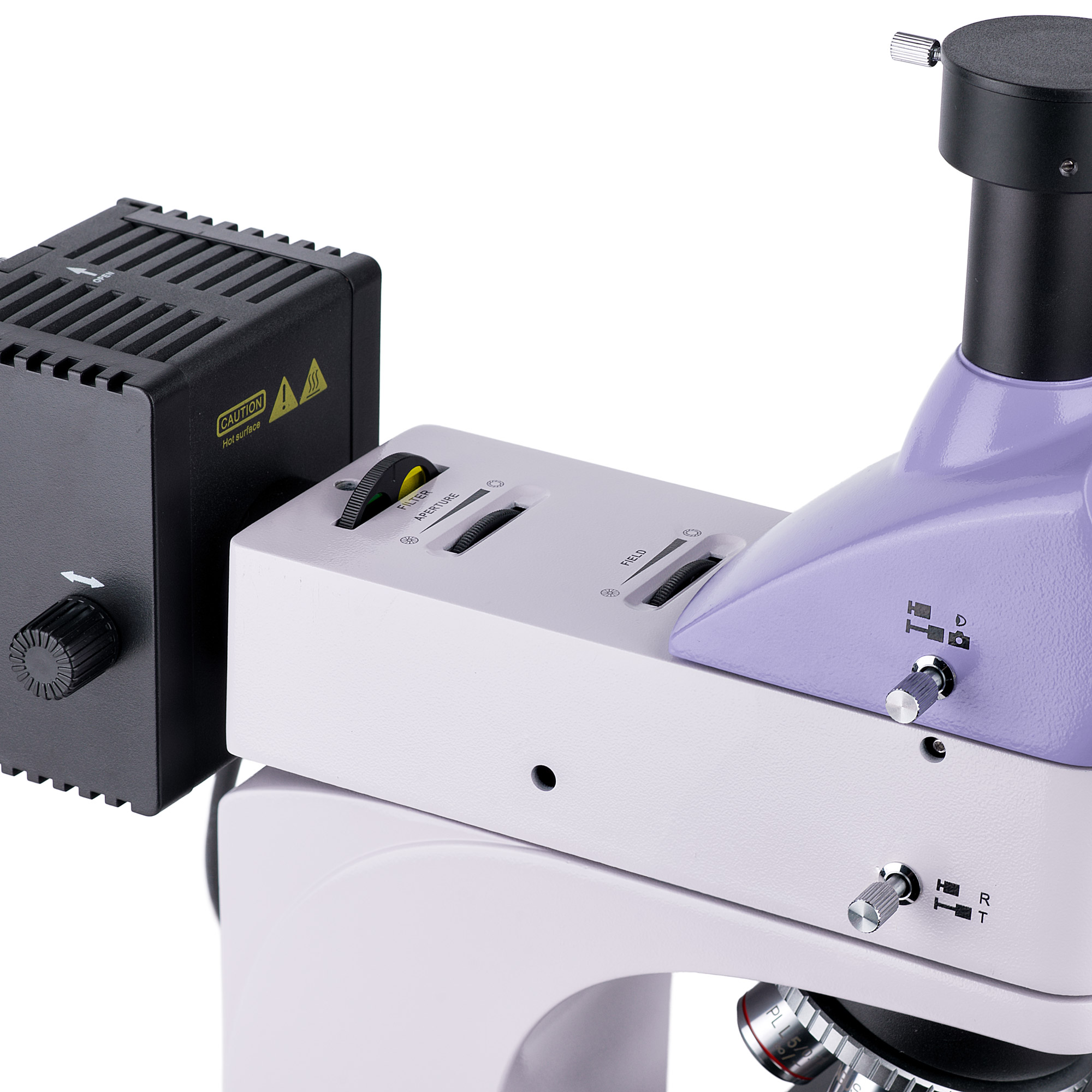

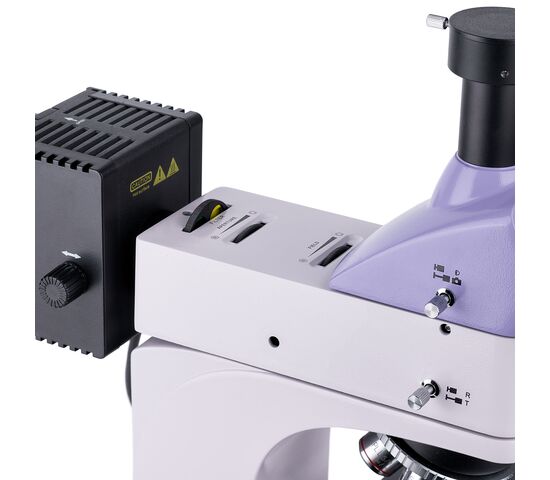

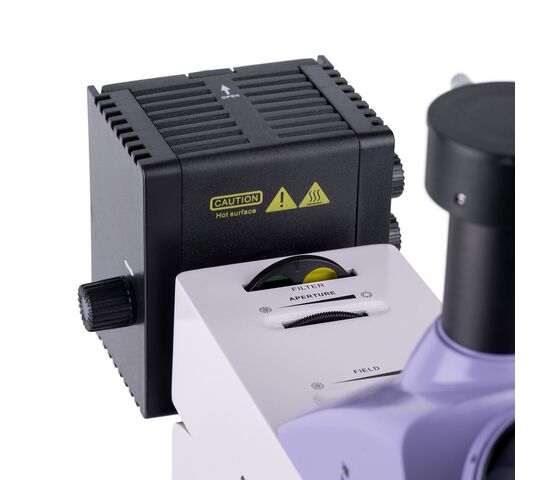

Осветительная система отражения света

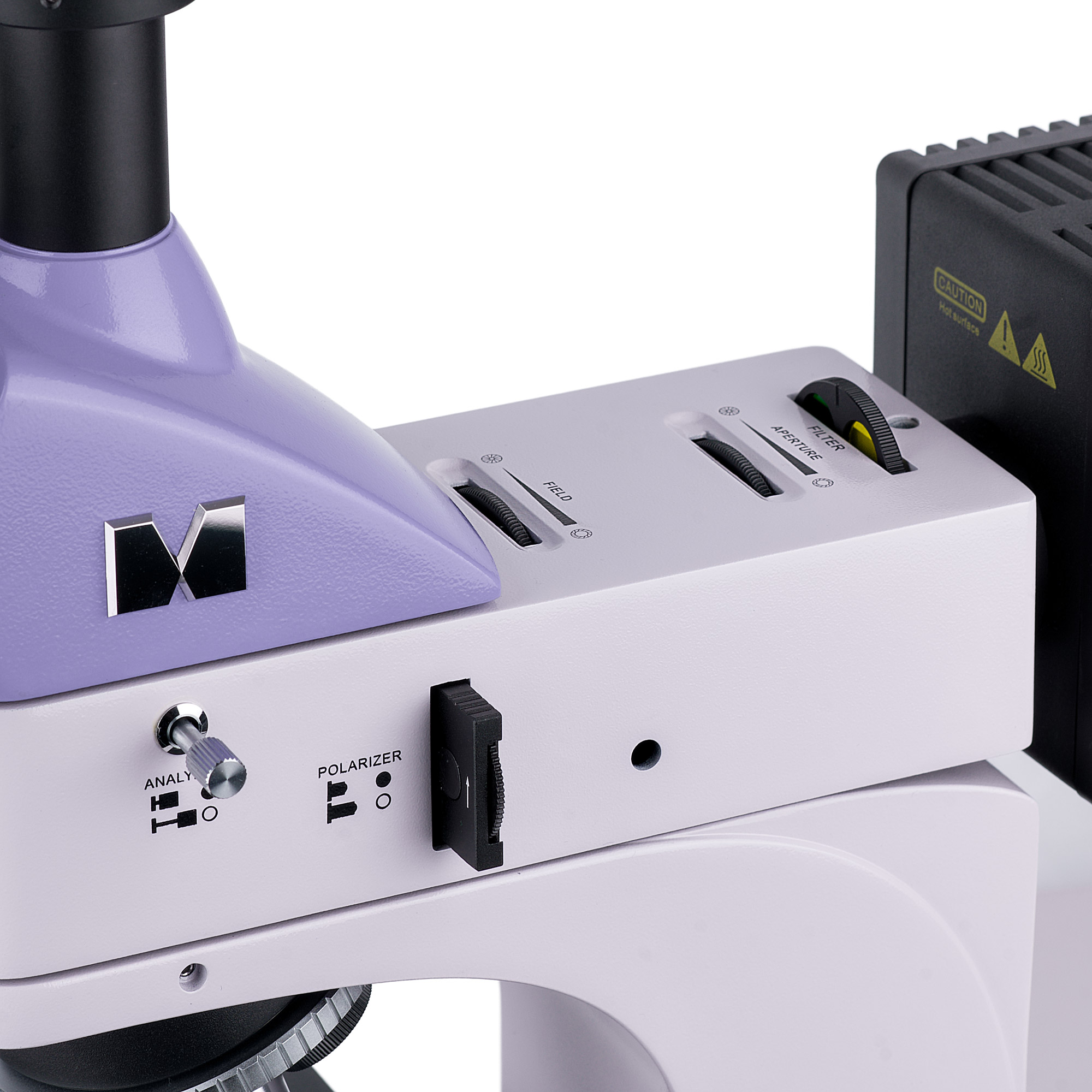

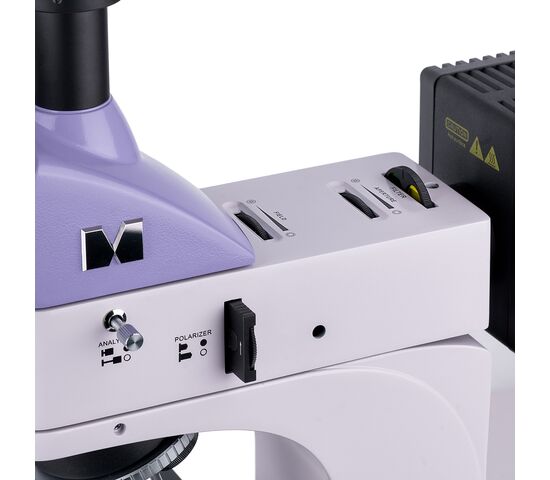

Микроскоп оснащен электрическим анализатором и съемным поляризатором. Поляризатор вращается в пределах 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы нанесите вред освещению по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.

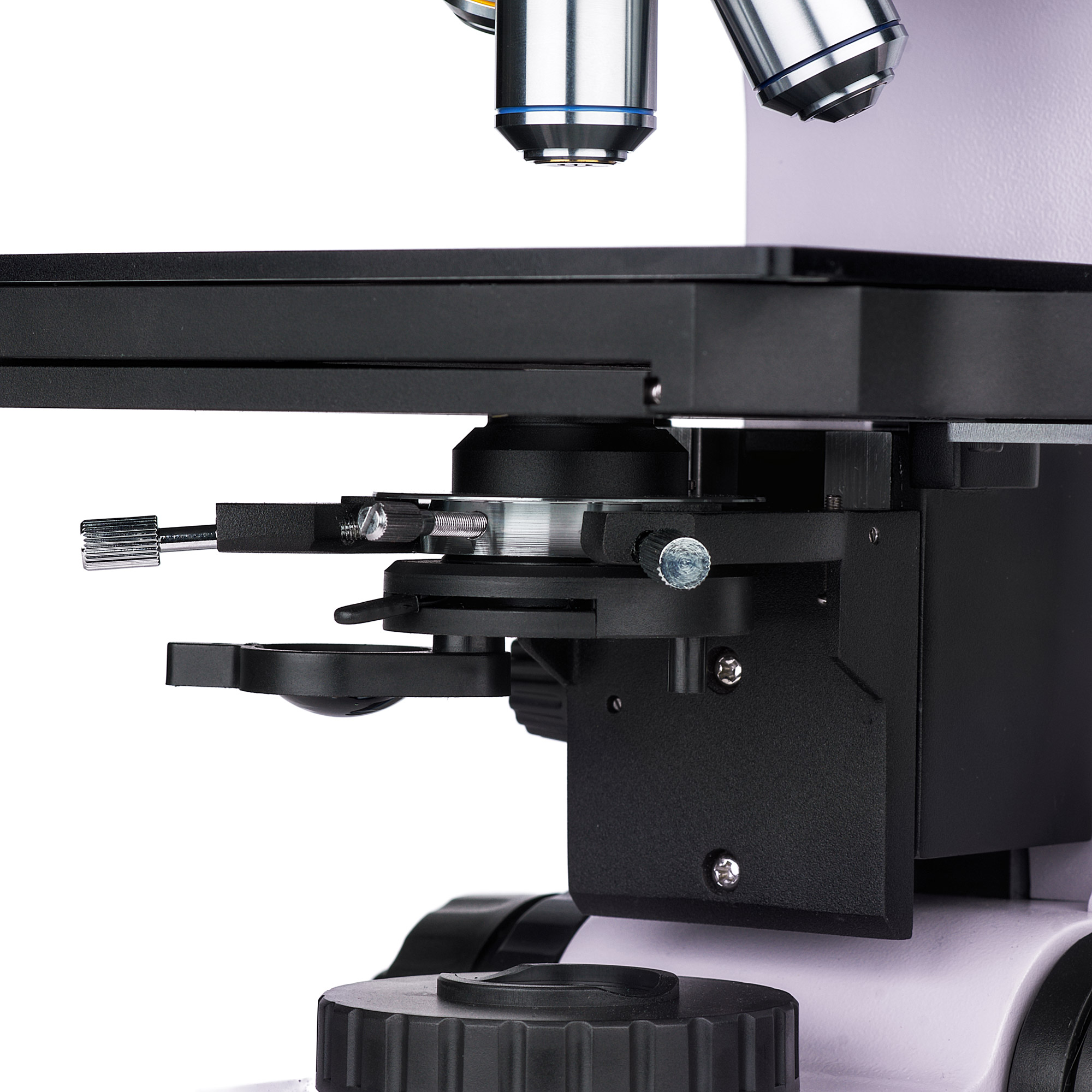

Осветительная система проходящего света

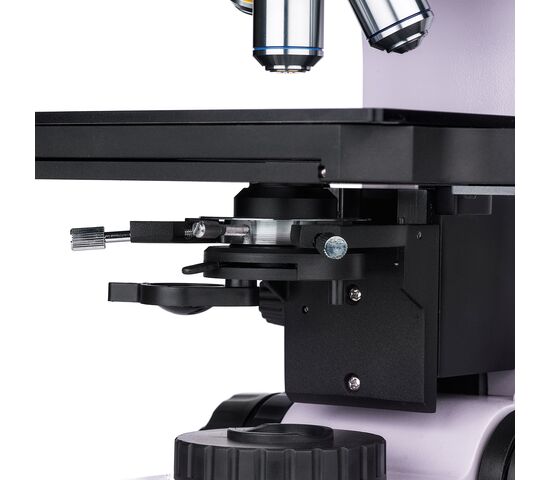

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1,25 обеспечивает освещение по Кёлеру. Конденсор имеет откидную линзу для работы с линзами увеличения экрана.
Для аксессуаров
разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
- Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм.
- Опорная и ограничивающая поверхность объекта должна быть параллельной.
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителя светового потока 100/0 и 0/100
- Мощные 30-ваттные галогенные осветители проходящего и отражающего света для яркого естественного освещения
- Настройка освещения по методу Кёлера в отражающем свете, центрируемые элементы осветительной системы отражающего света (апертурная и полевая диафрагмы, источник света)
- Конденсор Аббе с откидной линзой
- Устройство простой поляризации для работы в отражающем свете
- Светофильтры в наборе уменьшают отдельные части длины волны, чтобы настроить правильную цветопередачу при микрофотографии.
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:

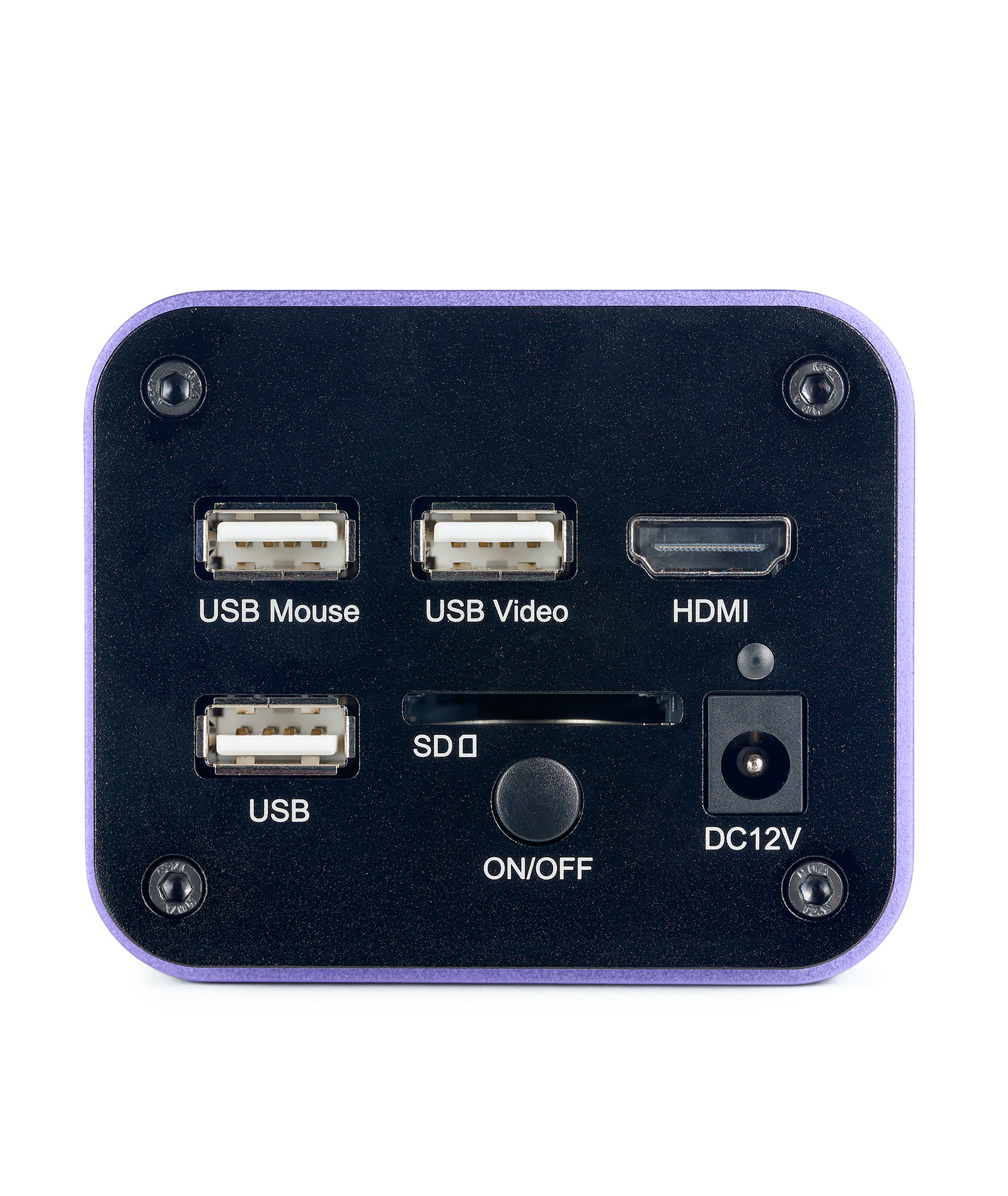

- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, остается к компьютеру через интерфейс USB 2.0.
- Разрешение камеры 1920x1080 пикселей – выбор экрана для вывода изображения на монитор или телевизор Full HD
- 60 или 50 кадров в секунду в зависимости от интерфейса подключения – для наблюдения за подвижными объектами, запись видео и перемещение производятся без рывков и запаздывания
- Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и светочувствительность головы даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.
Комплектация
- Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Калибровочный слайд
| Артикул | 83025 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 35x30x75 см |
| Вес в упаковке | 17.25 кг |
| Характеристики монитора | |
| Тип | световые/оптические, цифровые, металлографические |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 50 — 600 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 210x140 |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Характеристики предметного столика | двухкоординатный механический, со стеклянной прямоугольной вставкой |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» |
| Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Корпус | цельнолитой алюминиевый |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C), сеть переменного тока |
| Тип лампы подсветки | отраженный и проходящий свет: 12 В/30 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | -15...+55 |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Возможность подключения другого оборудования | мышь (USB), флеш-накопитель (USB) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | комбинированная |
| Метод исследования | светлое поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Вес, кг | 11 |
| Чувствительный сенсор | Sony Exmor/Starvis CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 2 |
| Максимальное разрешение, пикс | 1920x1080 |
| Размер сенсора | 1/2" (7,2x4,05 мм) |
| Размер пикселя, мкм | 3.75x3.75 |
| Интерфейсные разъемы | HDMI 1.4, USB 2.0 |
| Карта памяти | SD до 32 ГБ |
| Светочувствительность | 1175 мВ с 1/30 с |
| Отношение сигнал/шум | 0,15 мВ при 1/30 с |
| Время выдержки | 0,04 мс – 1000 мс |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 50@1920x1080 (USB), 60@1920x1080 (HDMI) |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg, *.tif |
| Формат файлов видеозаписи | *.h264/*.h265, *.mp4 |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип крепления | C-mount |
| Источник питания камеры | адаптер постоянного тока 12В, 1А |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, >#/td### | 10 — 90 |
| Диапазон рабочей влажности, >#/td### | 30 — 80 |
| Тип матрицы | IPS |
| Диагональ дисплея, дюйм | 13.3 |
| Разрешение дисплея, пикс | 1920x1080 (Full HD) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Потребляемая мощность, Вт | 12 (максимум) |
