Описание

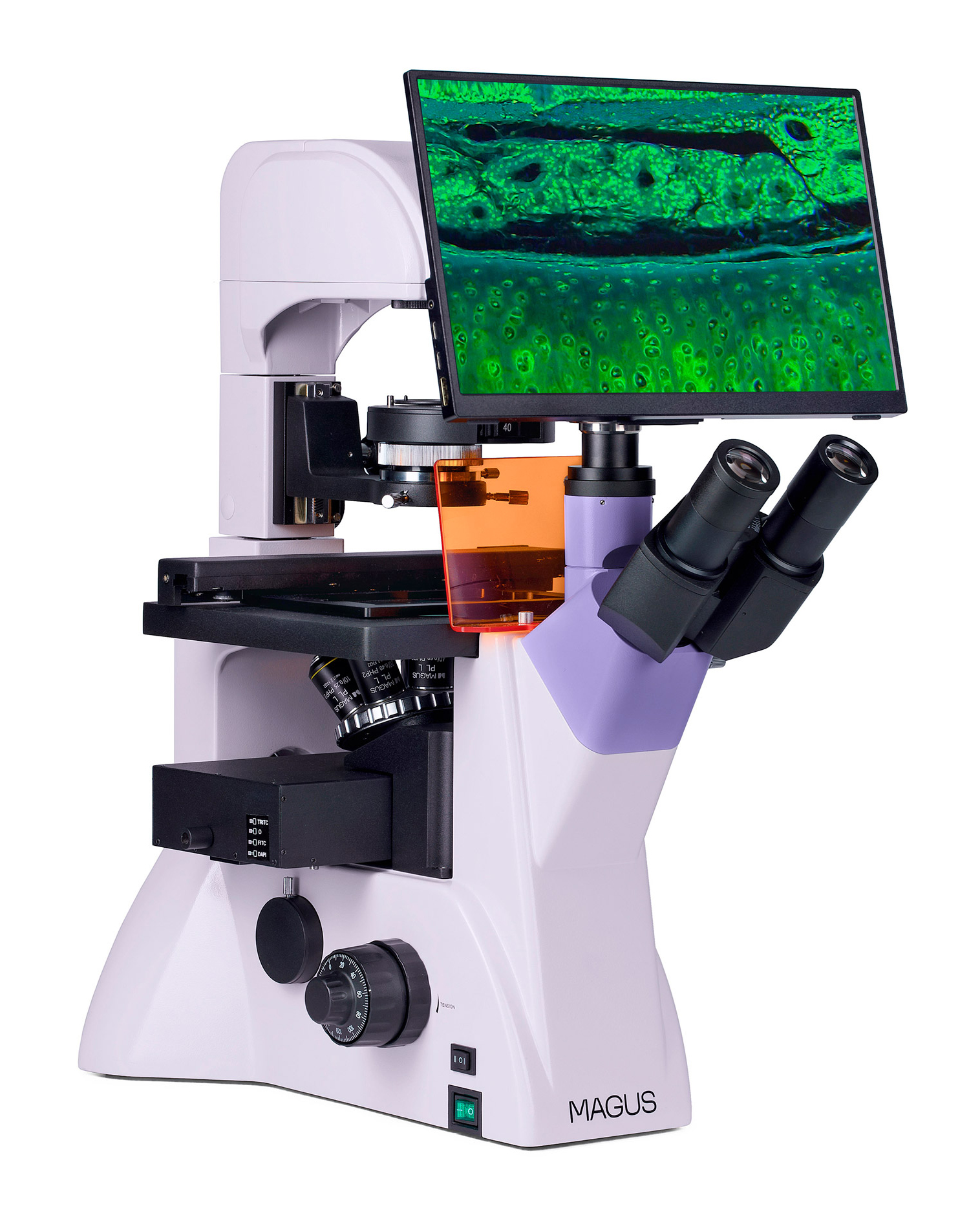

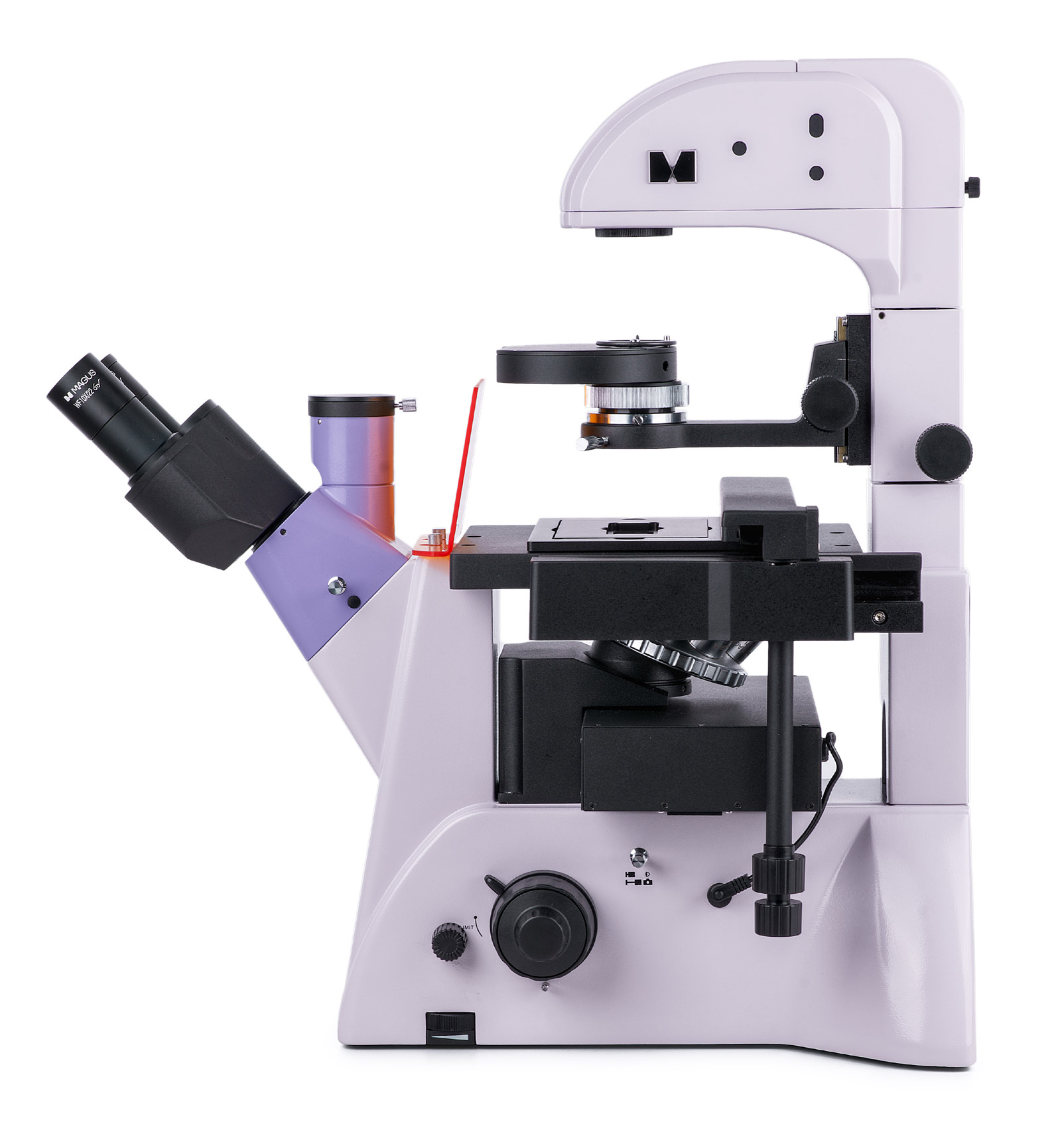

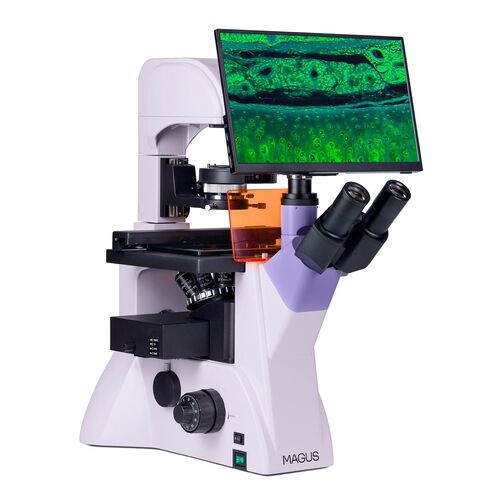

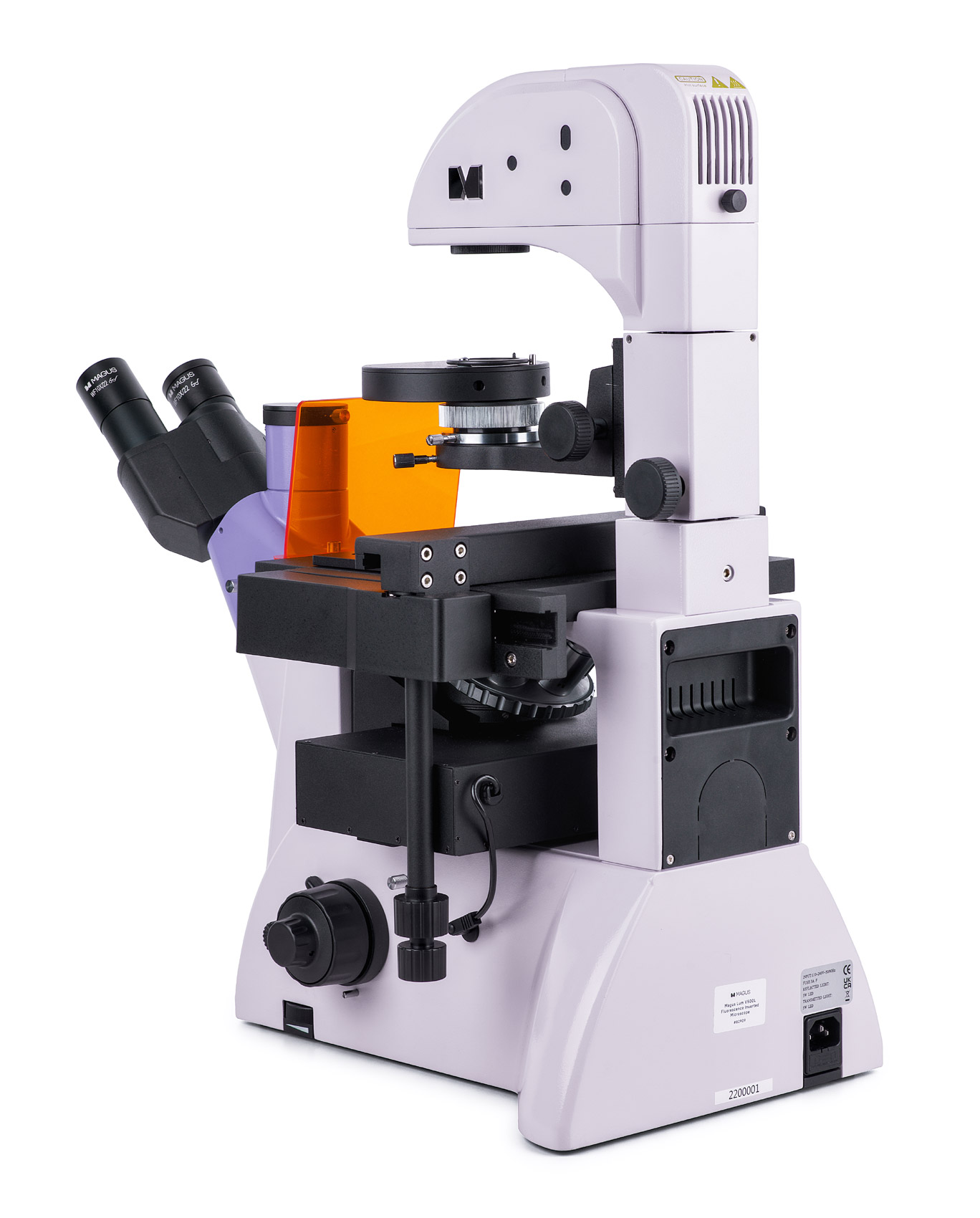

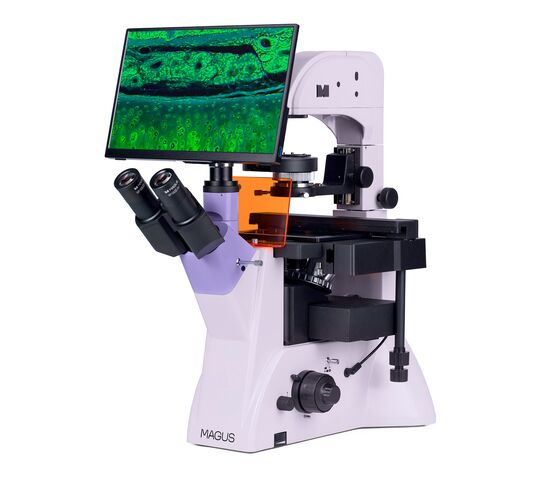

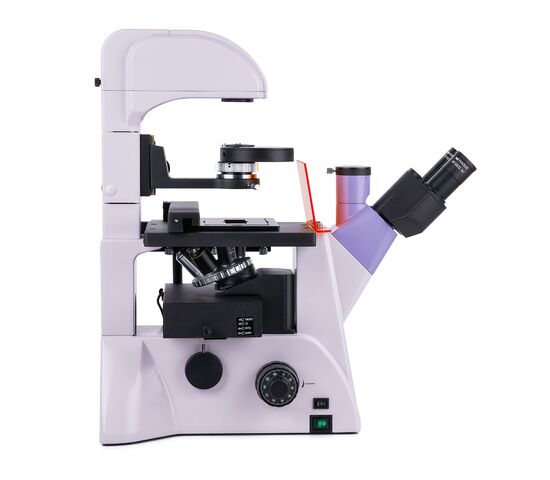

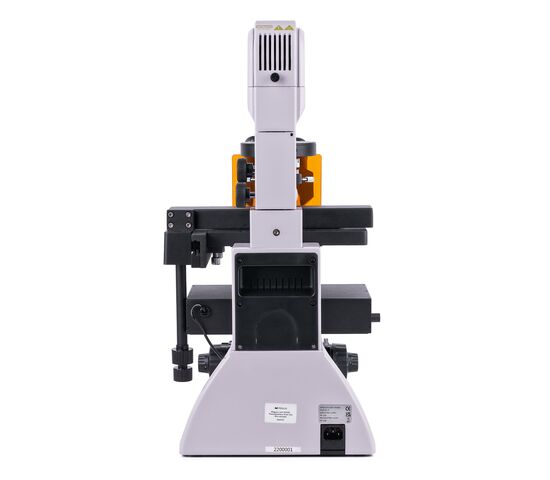

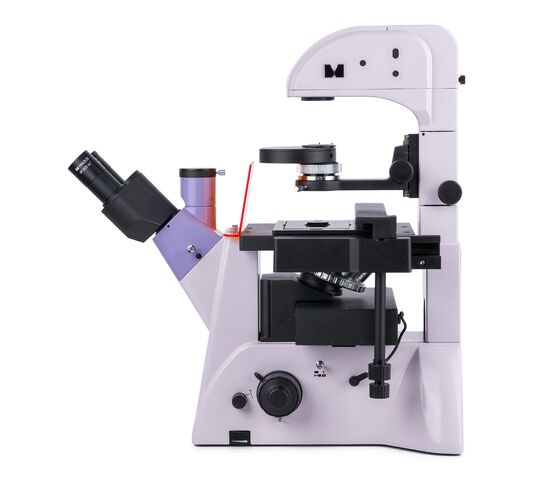

Микроскоп предназначен для исследования объектов при освещении отражающим светом по методу люминесценции и при освещении проходящего света по методам светлого поля и фазового контраста.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света, вызывающего частичное воздействие. Осветитель содержит три фильтра, обеспечивающие оптимальные условия для активации люминесценции, которые используются в практической работе флюорохромов DAPI, FITC и TRITC.
Под микроскопом исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в пищевой среде в лабораторной посуде высотой до 55 мм и толщиной до 1,2 мм. В микроскопе использовались специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работ с чашками Петри или колбами высотой до 165 мм.
Микроскоп используется для иммунохимической диагностики и анализа хромосом, выявление скрытых бактериальных и вирусных факторов.

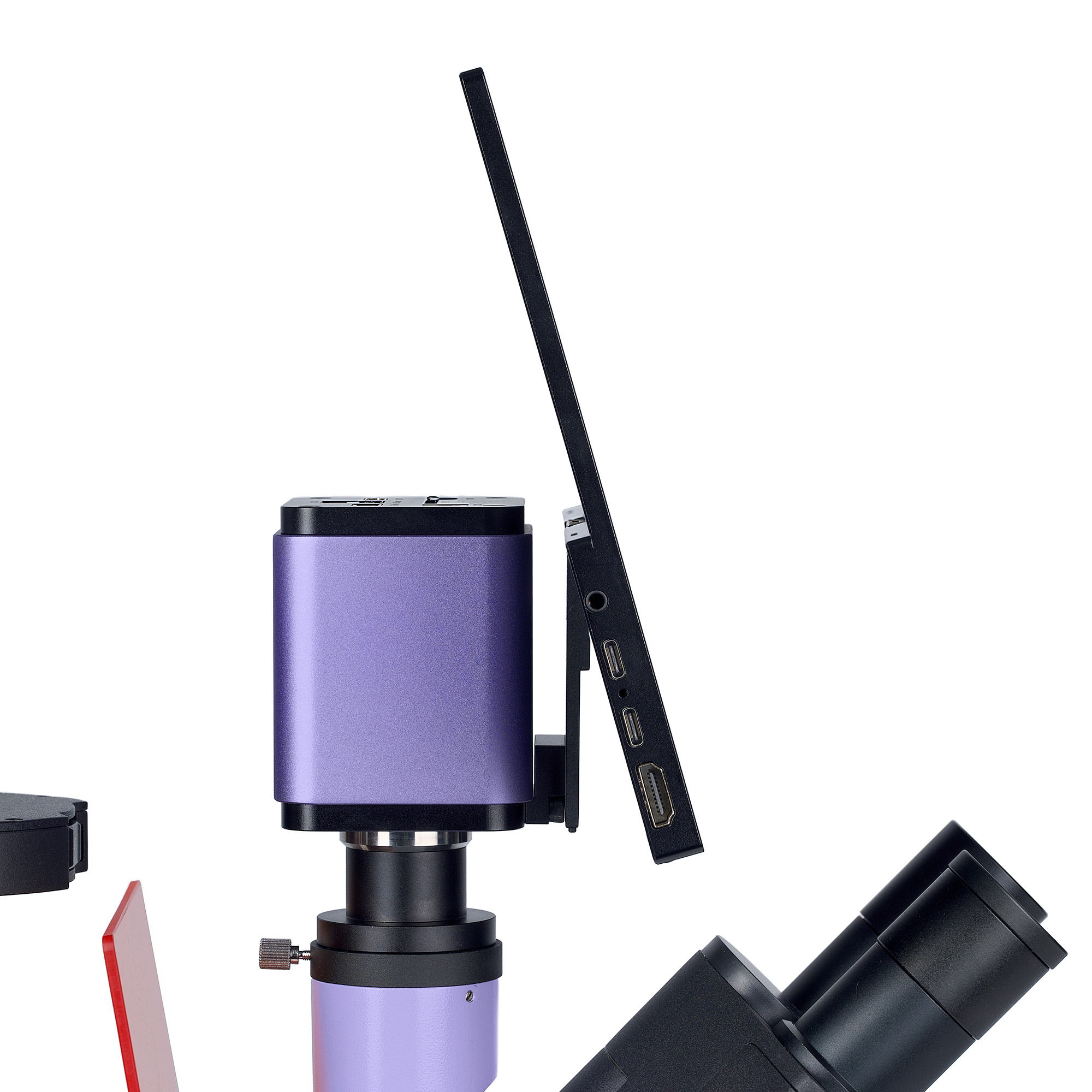

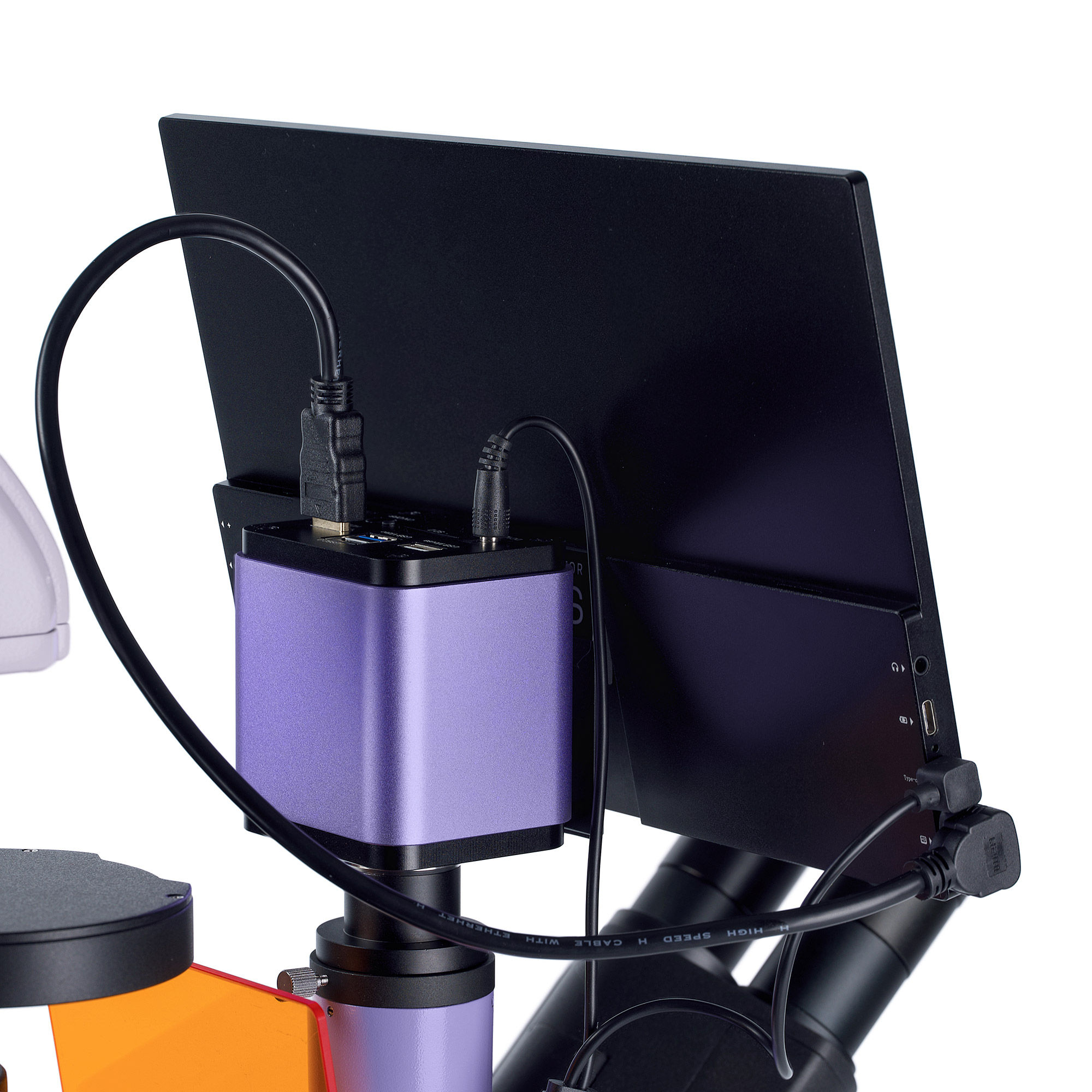

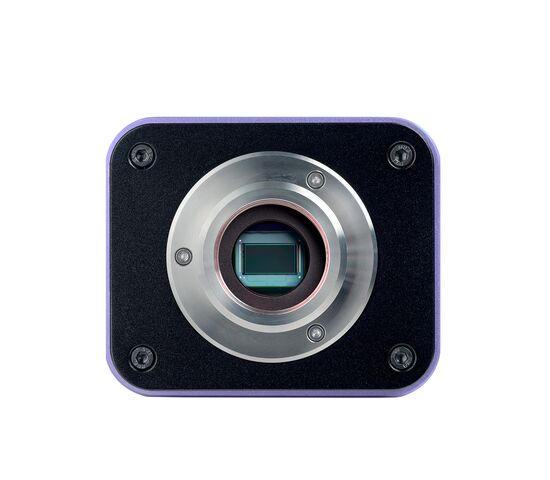

Цифровая камера

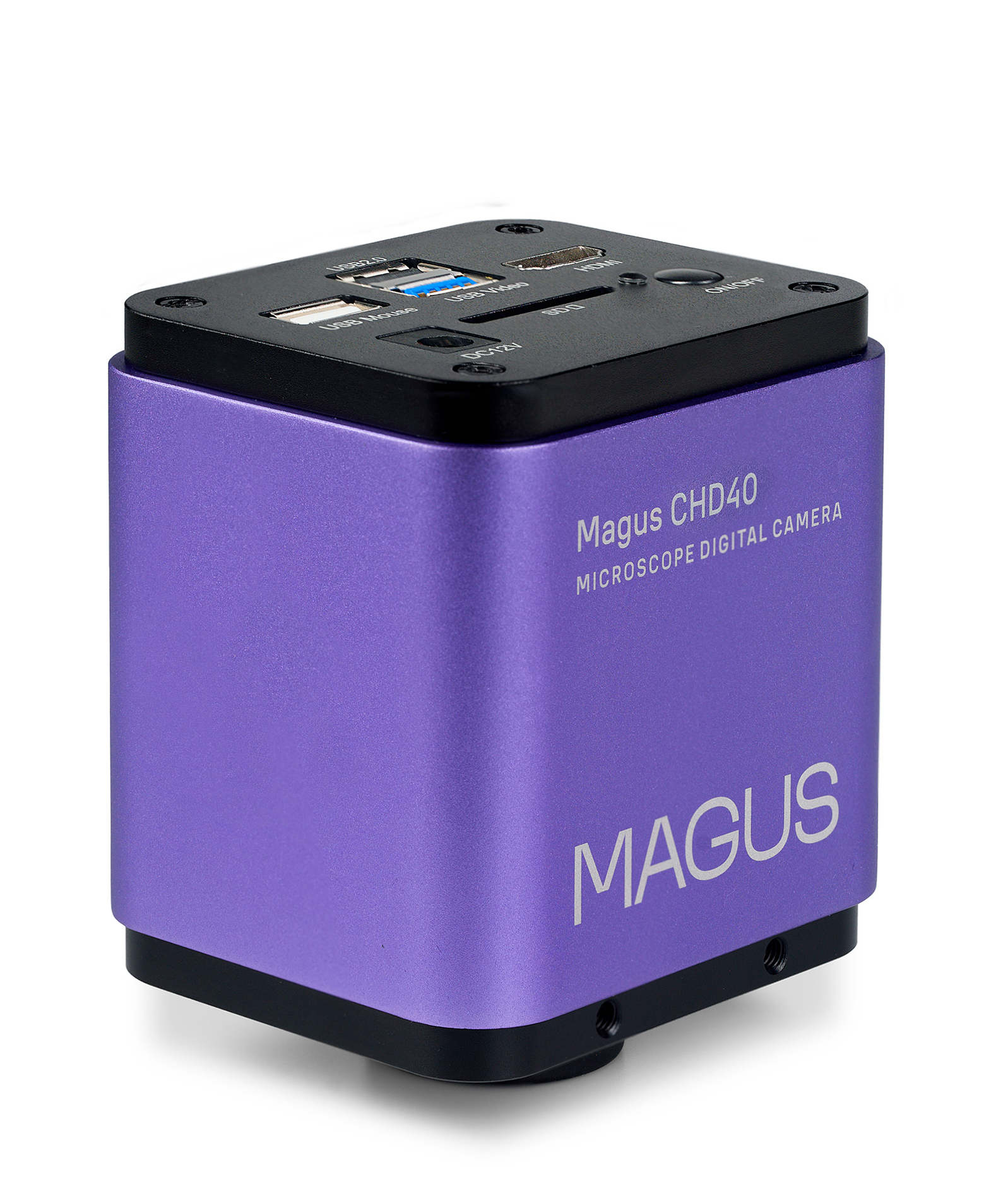

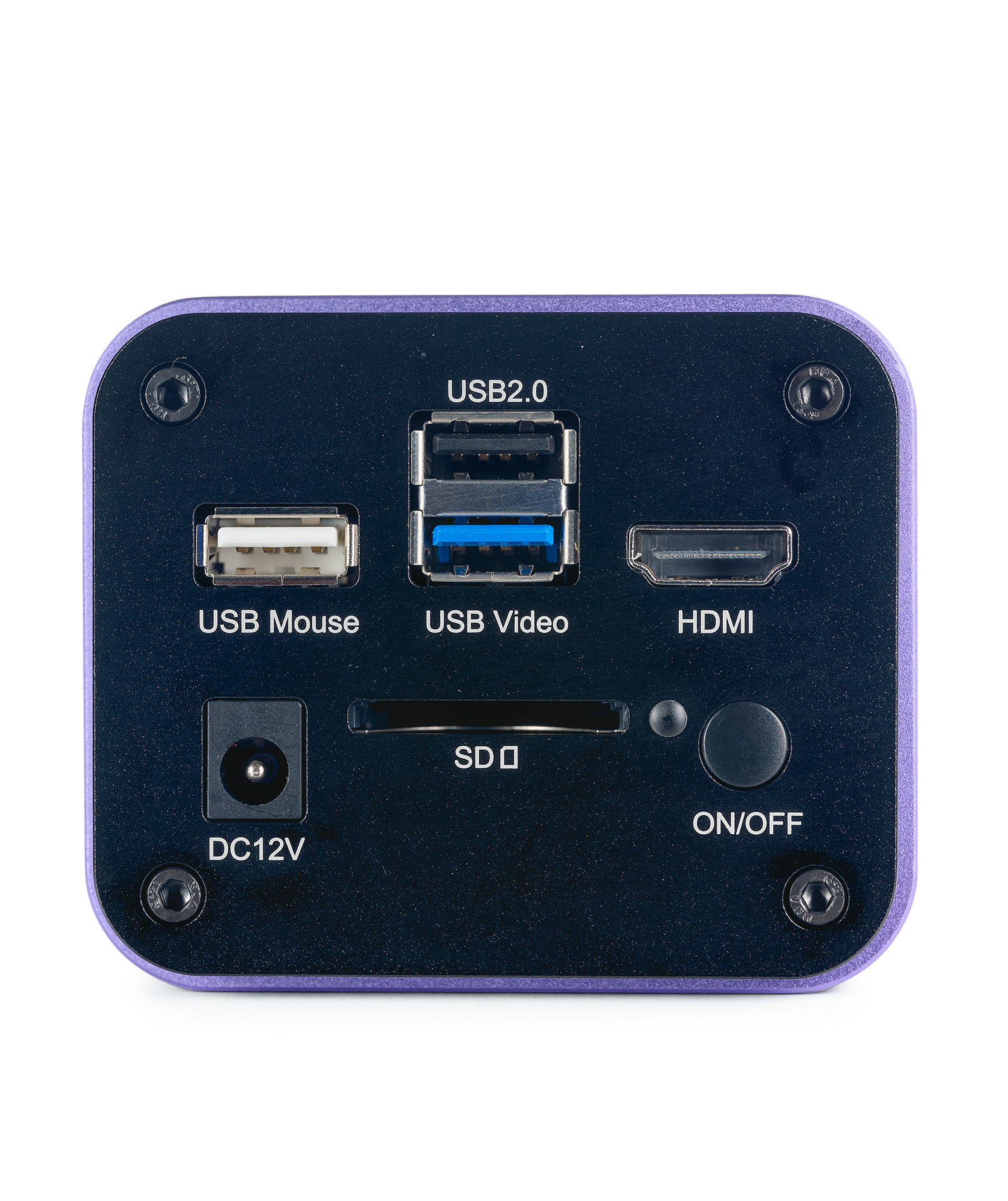

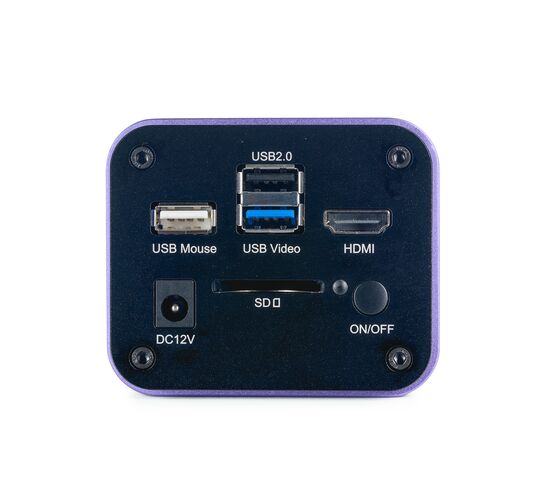

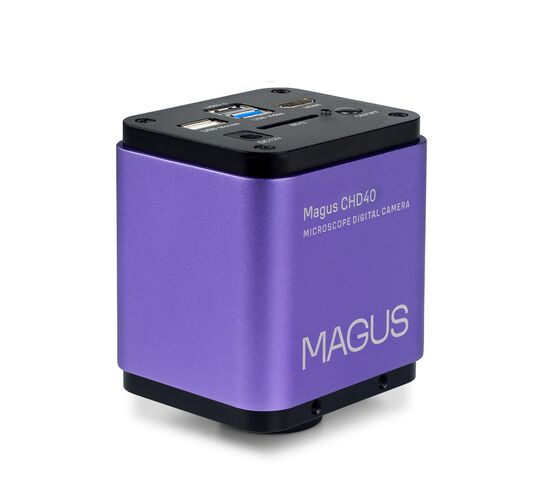

MAGUS CHD40 – цифровая HDMI-камера с несколькими видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.

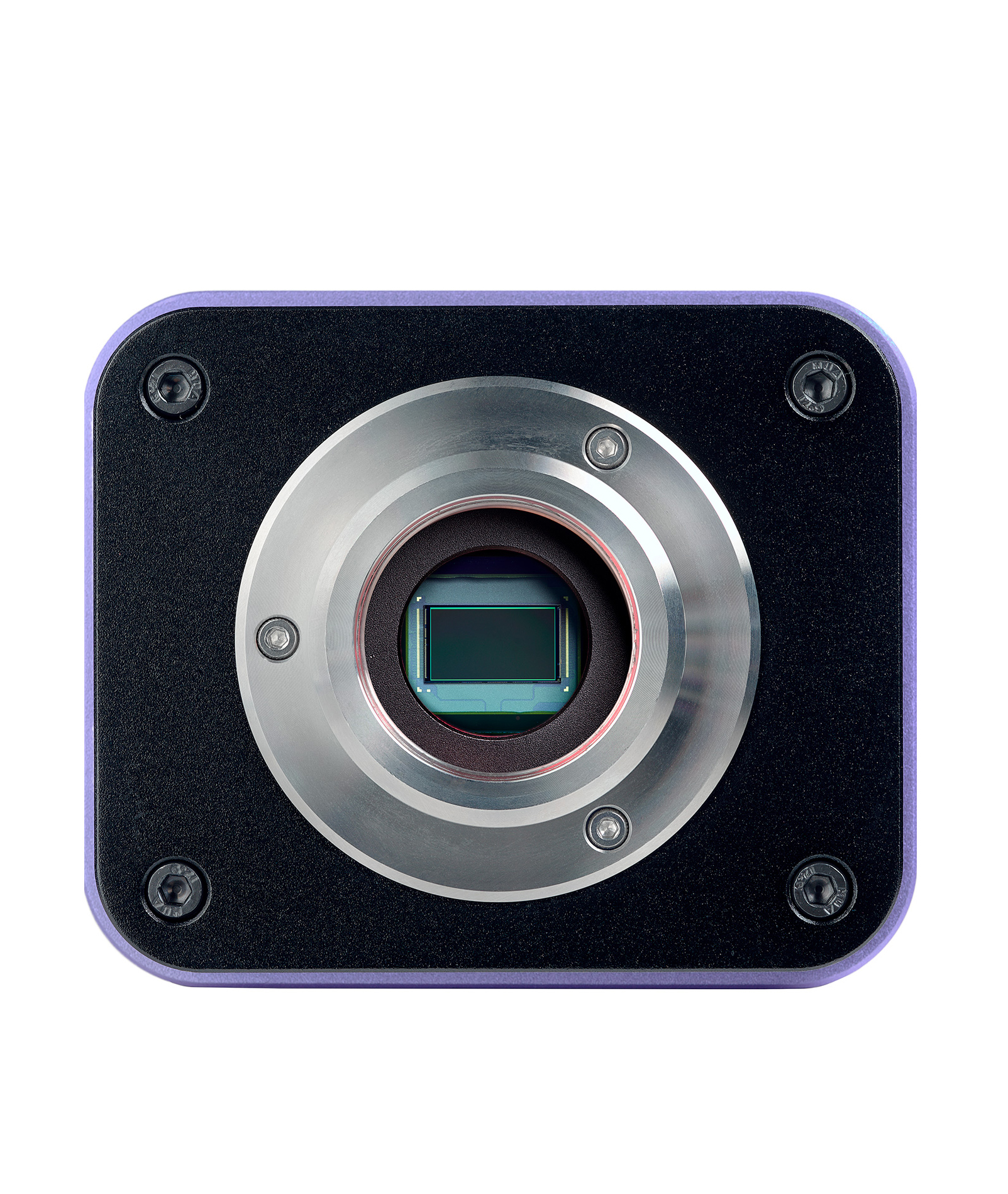

Камера оснащена сенсором 8 Мп и формирует реалистичное изображение в разрешении 4К (3840x2160 пикселей) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации с камеры на внешний экран. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с продолжительностью 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», без зависимостей и разрывов между кадрами. По максимально разрешенным изображениям информативно, перемещение объектов измеряется без шлейфов, передвижение объекта отображается без задержек.

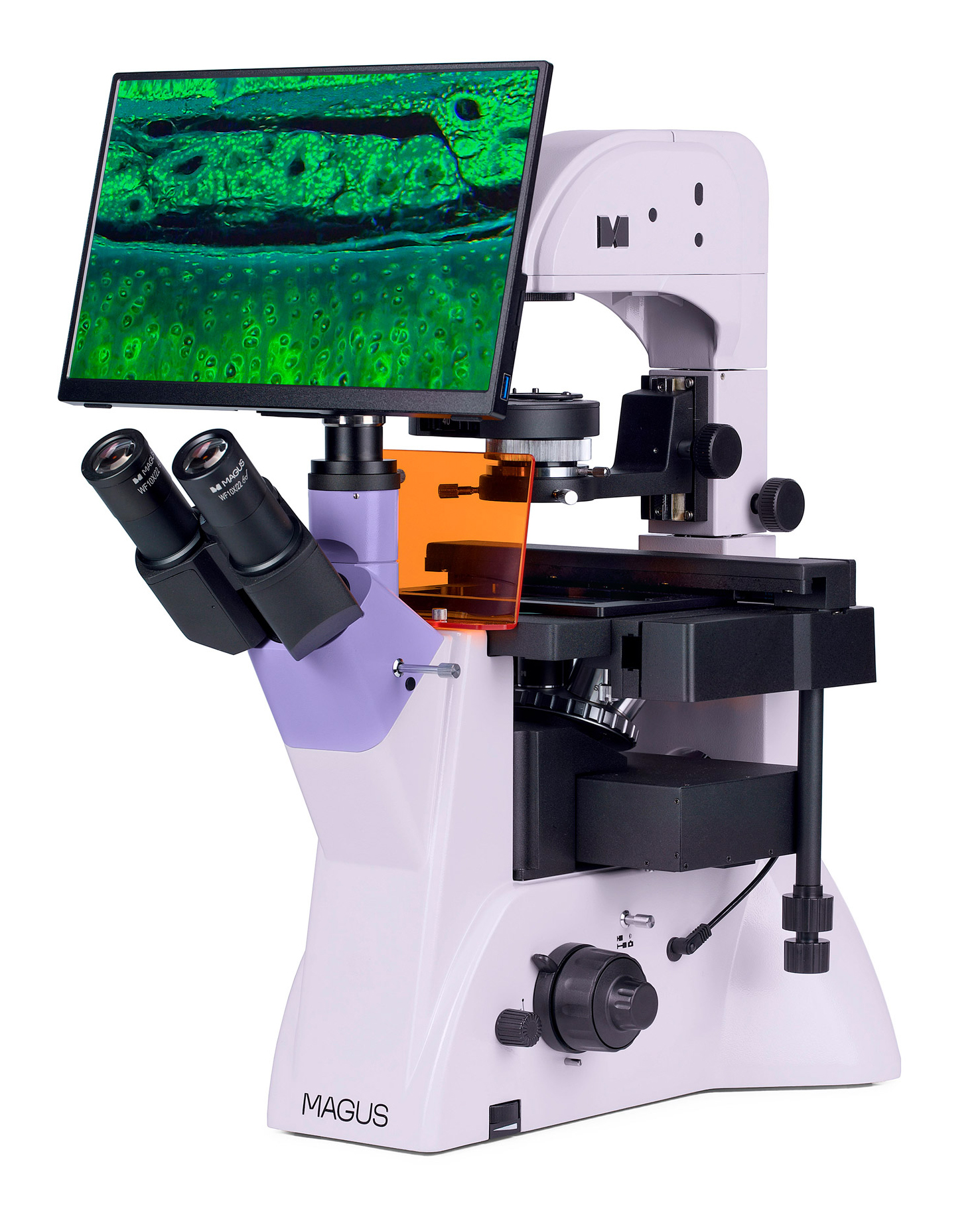

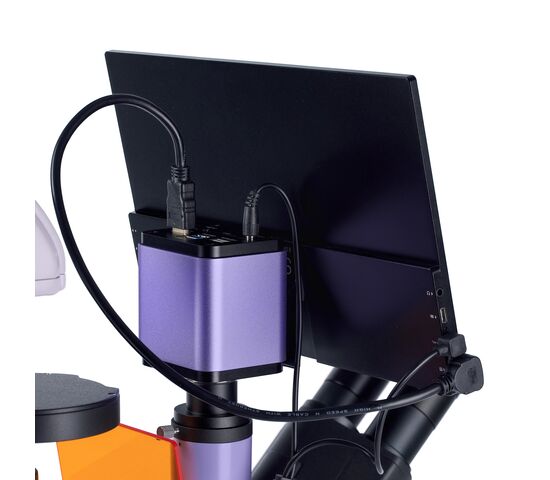

Монитор

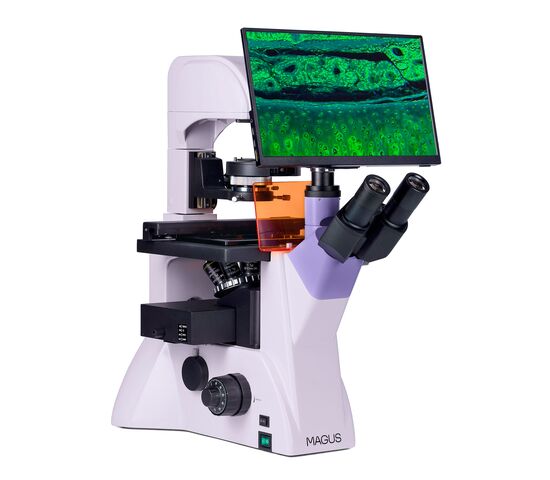

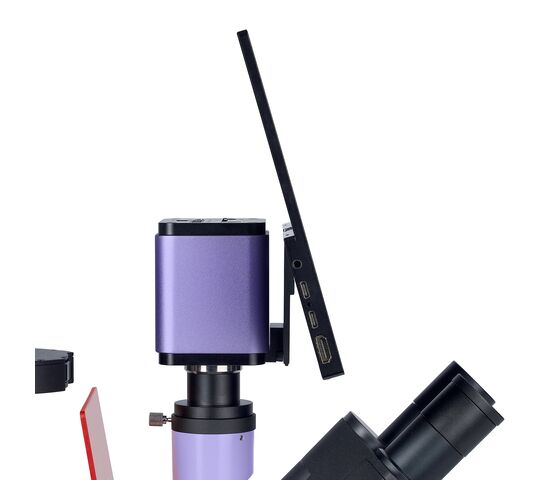

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS.
Он помещается в установленную камеру микроскопа и выводит изображение в первое время. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится непосредственно к камере или к штативу.

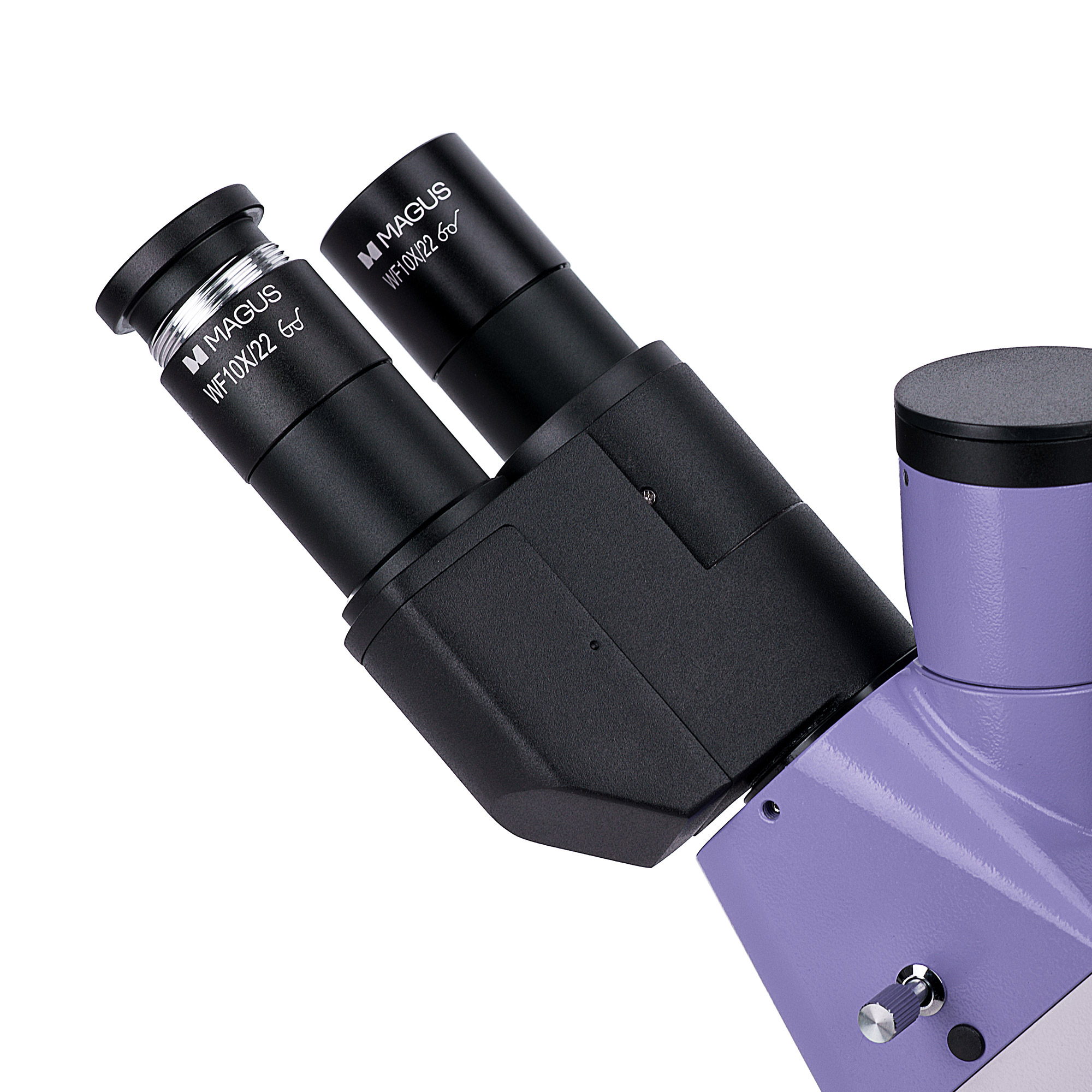

Визуальная насадка

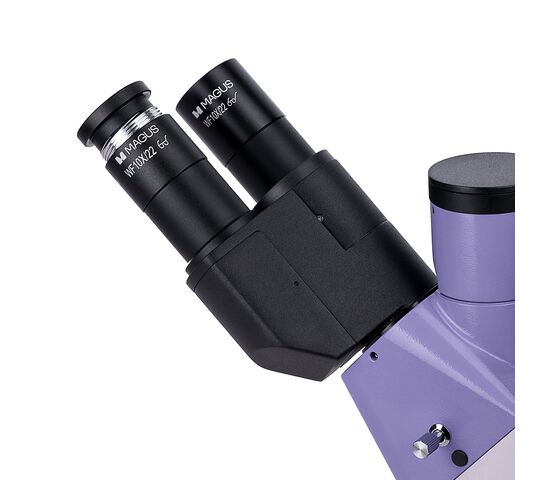

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

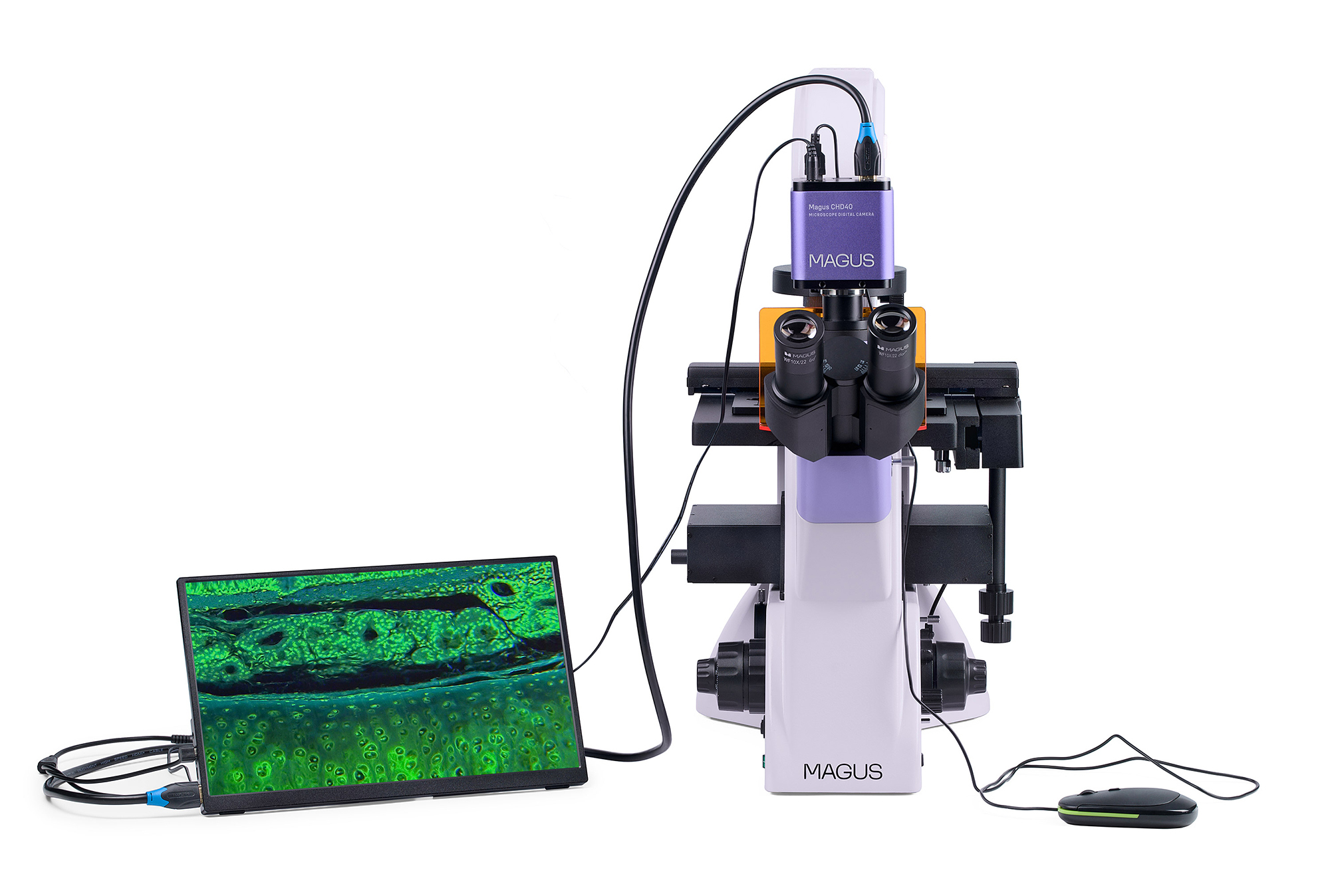

Монитор установлен в вертикальном тубусе визуальной насадки, цифровая камера в боковом канале визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

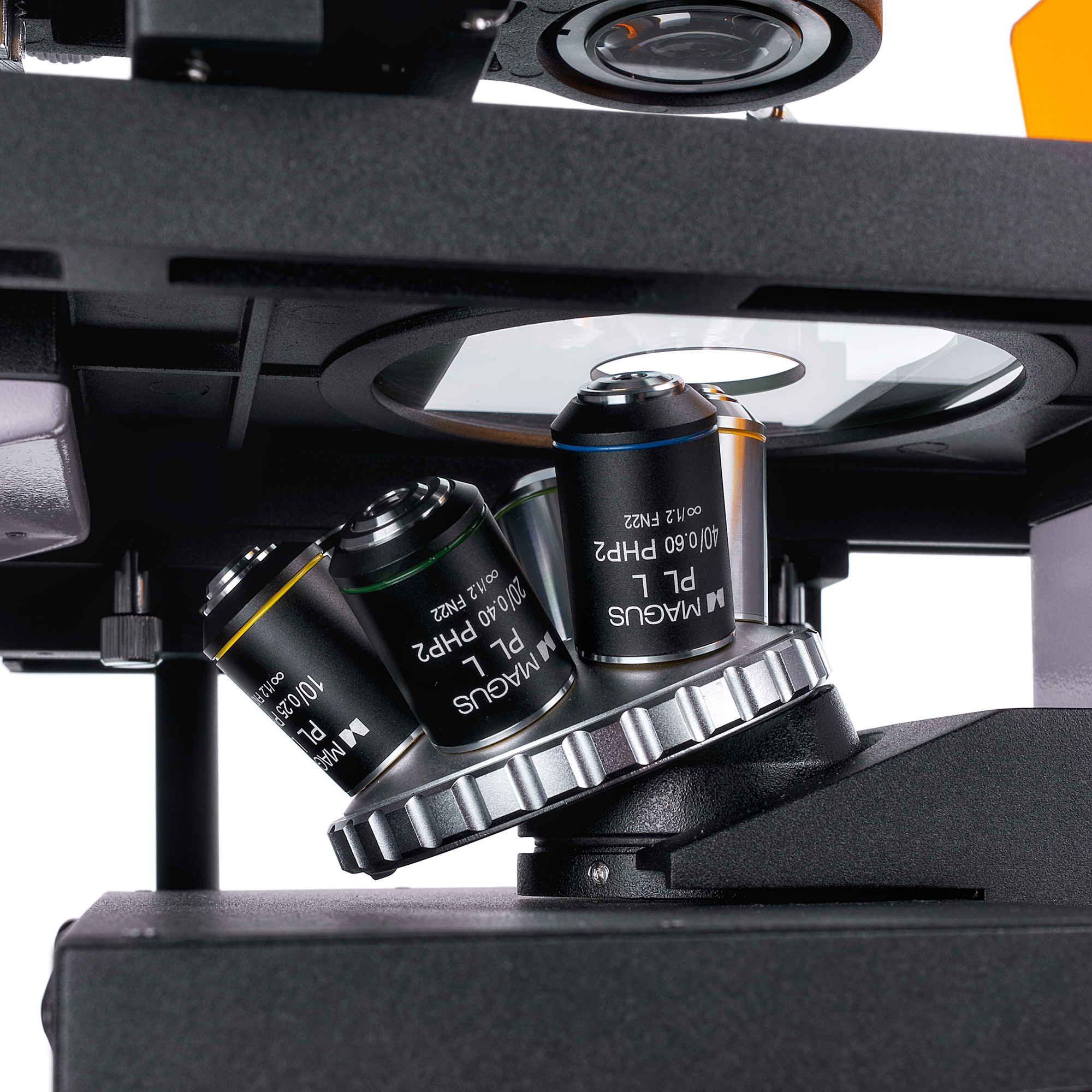

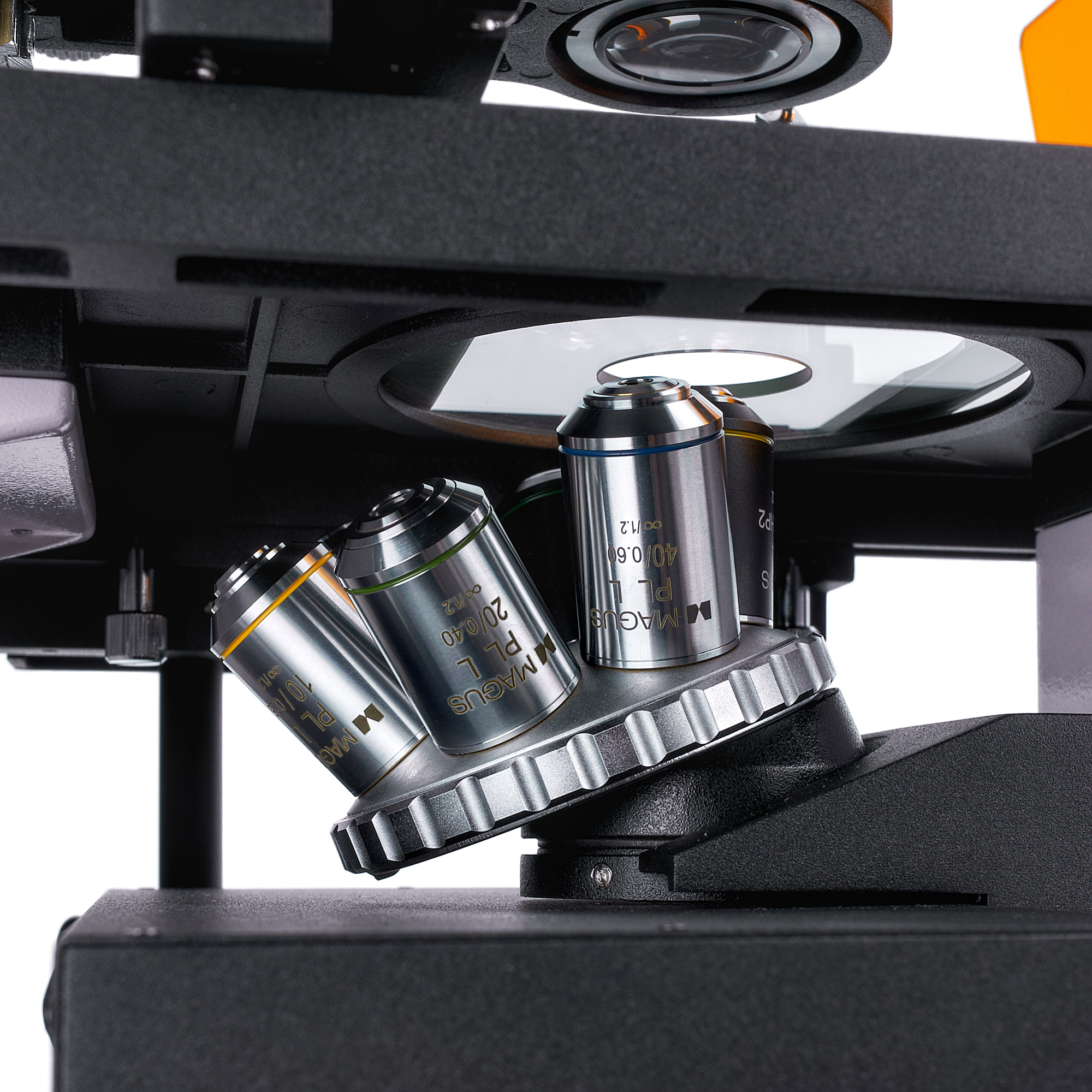

Револьверное устройство

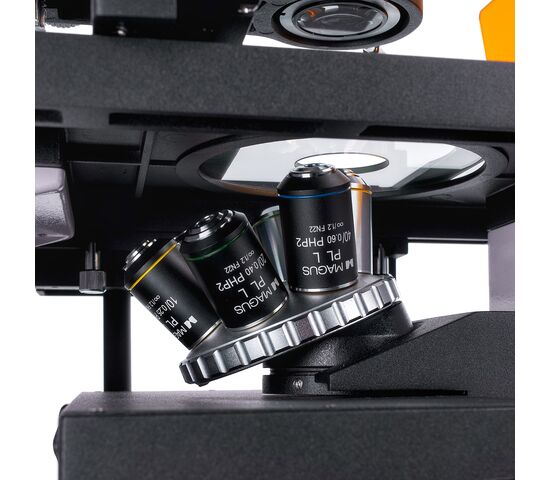

Револьвер на 6 объективов, установленный штатно под столом.
Объективы

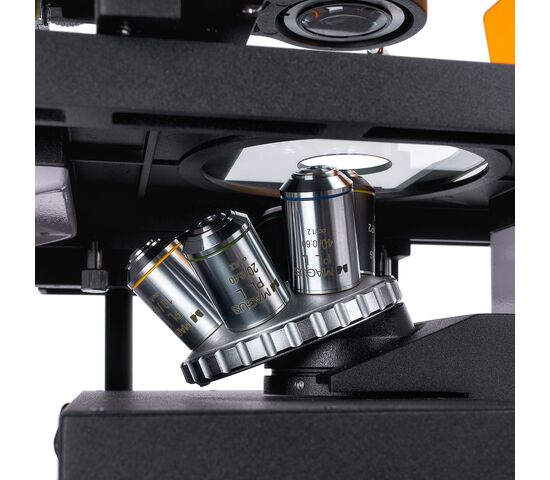

Объективы-планахроматы на бесконечность с увеличенным изменением расстояния скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.
Фокусировка
Коаксиальные рукоятки грубые и тонкие детали расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус на ущерб плавно и без перемен.
С правой стороны рукоятка грубо зафиксировала шаг для настройки угла обзора после смены объекта исследования. С левой стороны – регулировка жесткости кольца, грубые меры для комфортной индивидуальной настройки.
Предметный столик
На неподвижном предметном столике установлен специальный механизм для перемещения лабораторной посуды во взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта для проведения контрольных исследований – ни один участок объекта не будет запланирован. Ручка перемещения защищена, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят три держателя-чашки под посуду разных размеров.

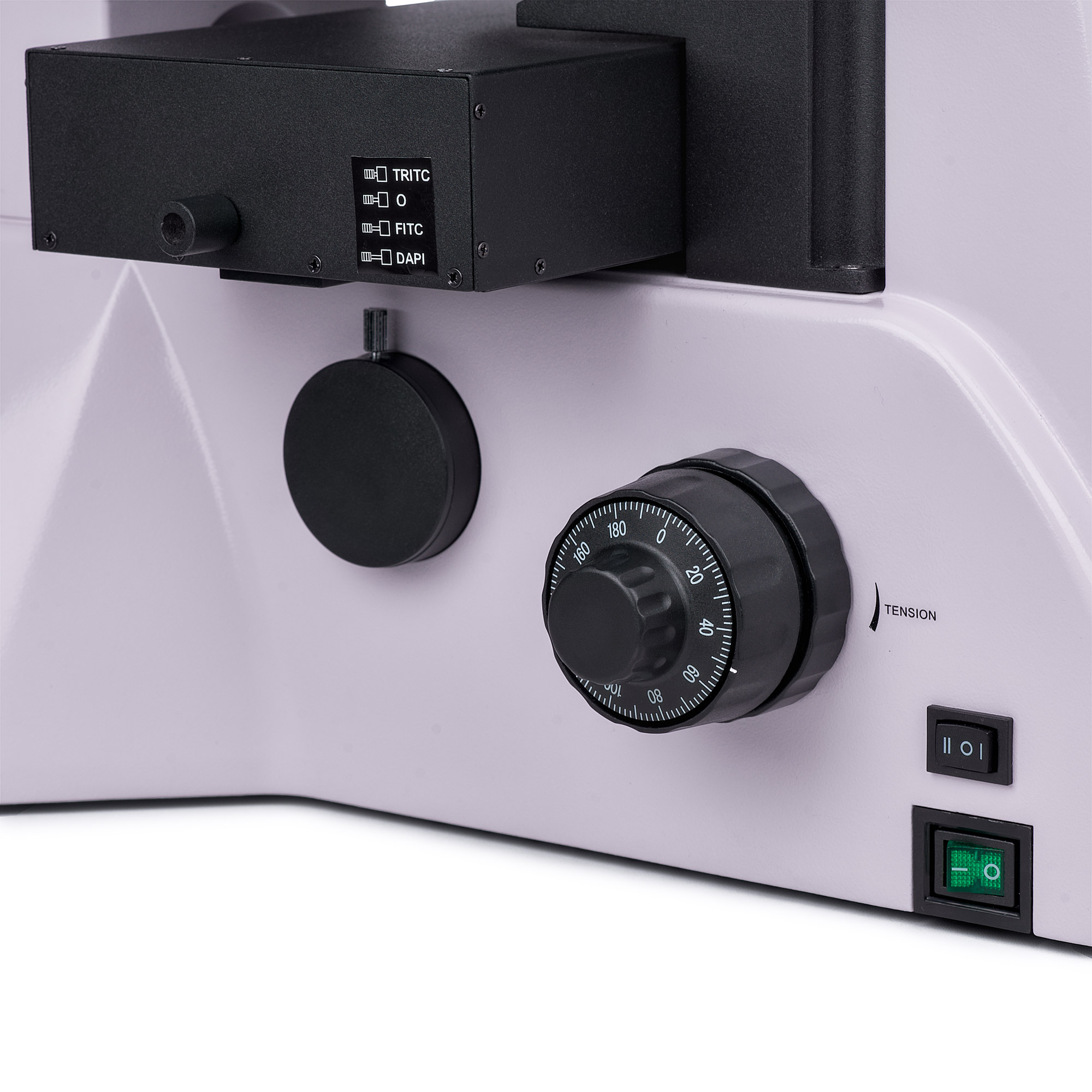

Осветитель возникающей люминесценции

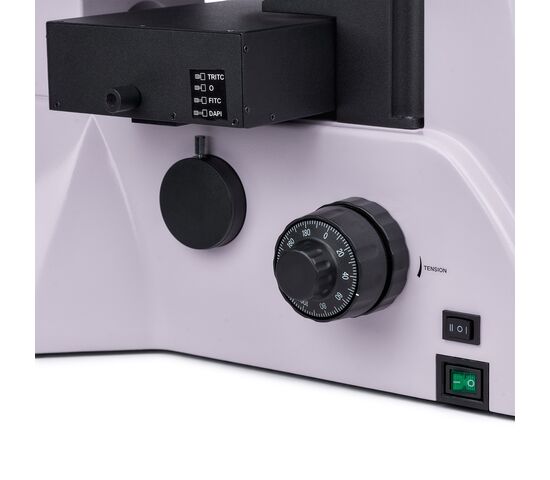

Источник возбуждения люминесценции – 5-ваттный светодиод. Осветитель содержит три фильтра возбуждения – для флюорохромов DAPI, FITC и TRITC.
В отличие от ртутных светодиодных ламп не требуют громоздких блоков питания, потребляют незначительное количество электроэнергии и не содержат вредных паров ртути. Живые клетки в светодиодном освещении не получают повреждений от УФ-излучения и длительно сохраняют целостность. Светодиоды мгновенно меняют яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это окончательный переход от метода светлого поля к наблюдаемой люминесценции и обратно. Срок службы светодиодов – 50 000 часов.
Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов, как наиболее безопасную и не требующую дополнительного обслуживания.

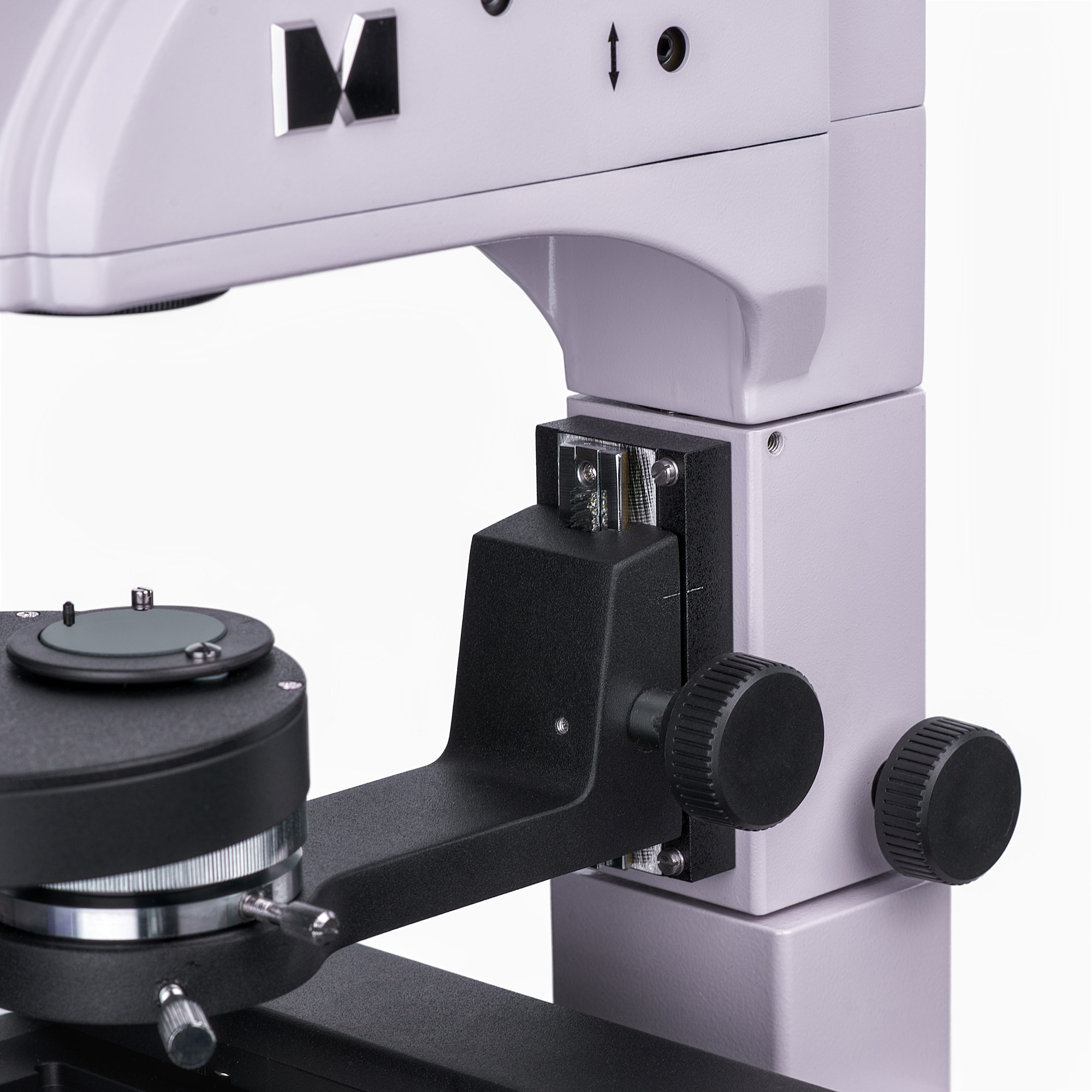

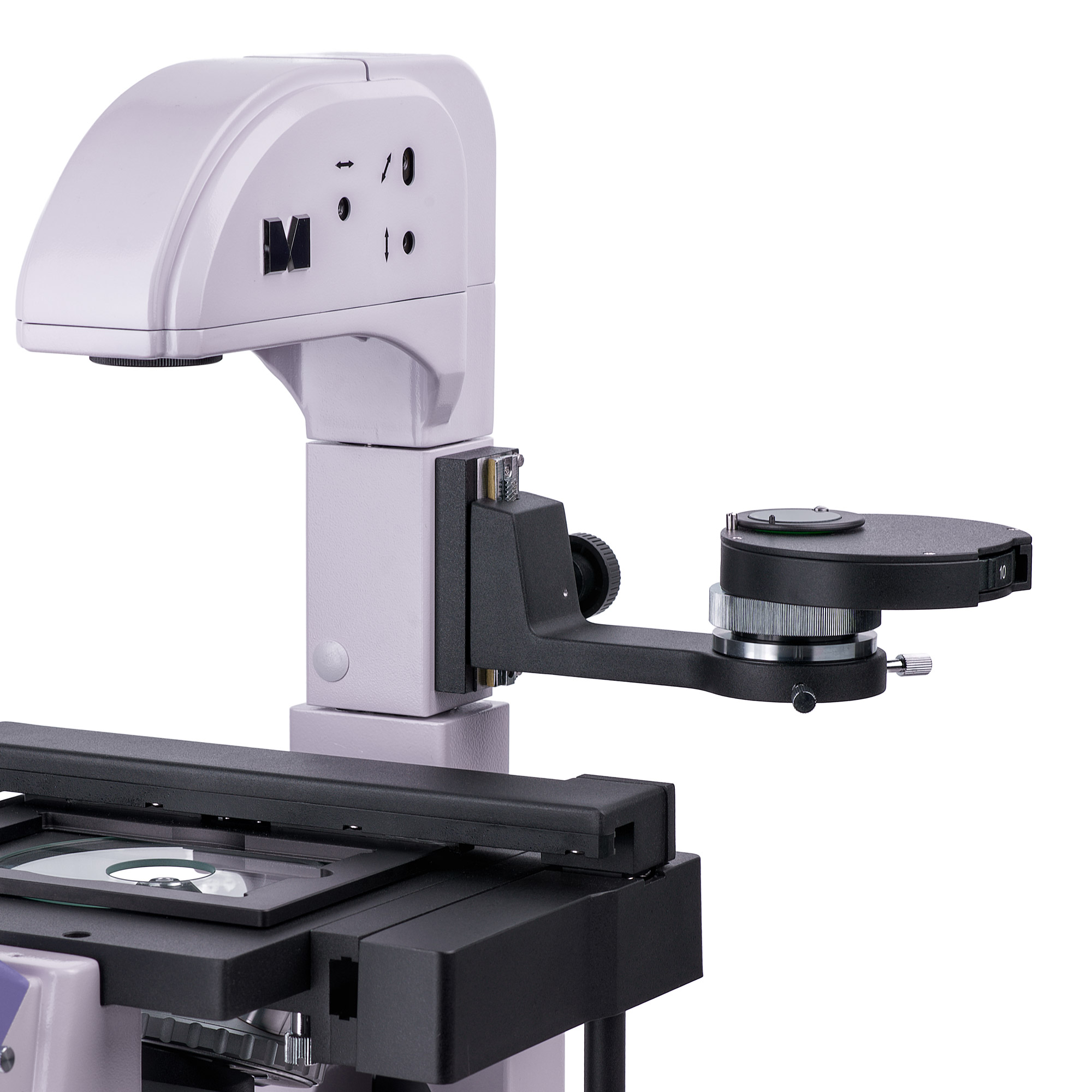

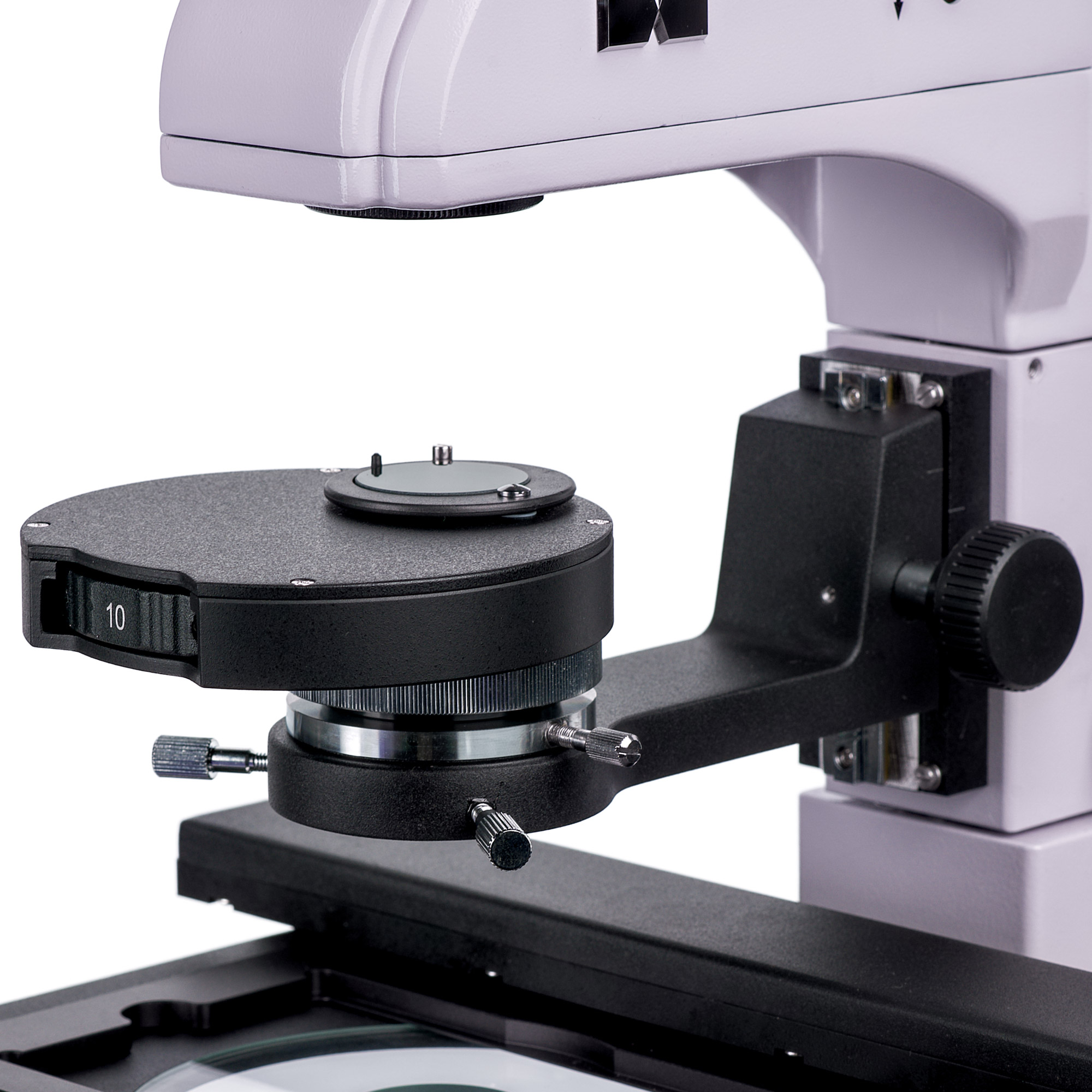

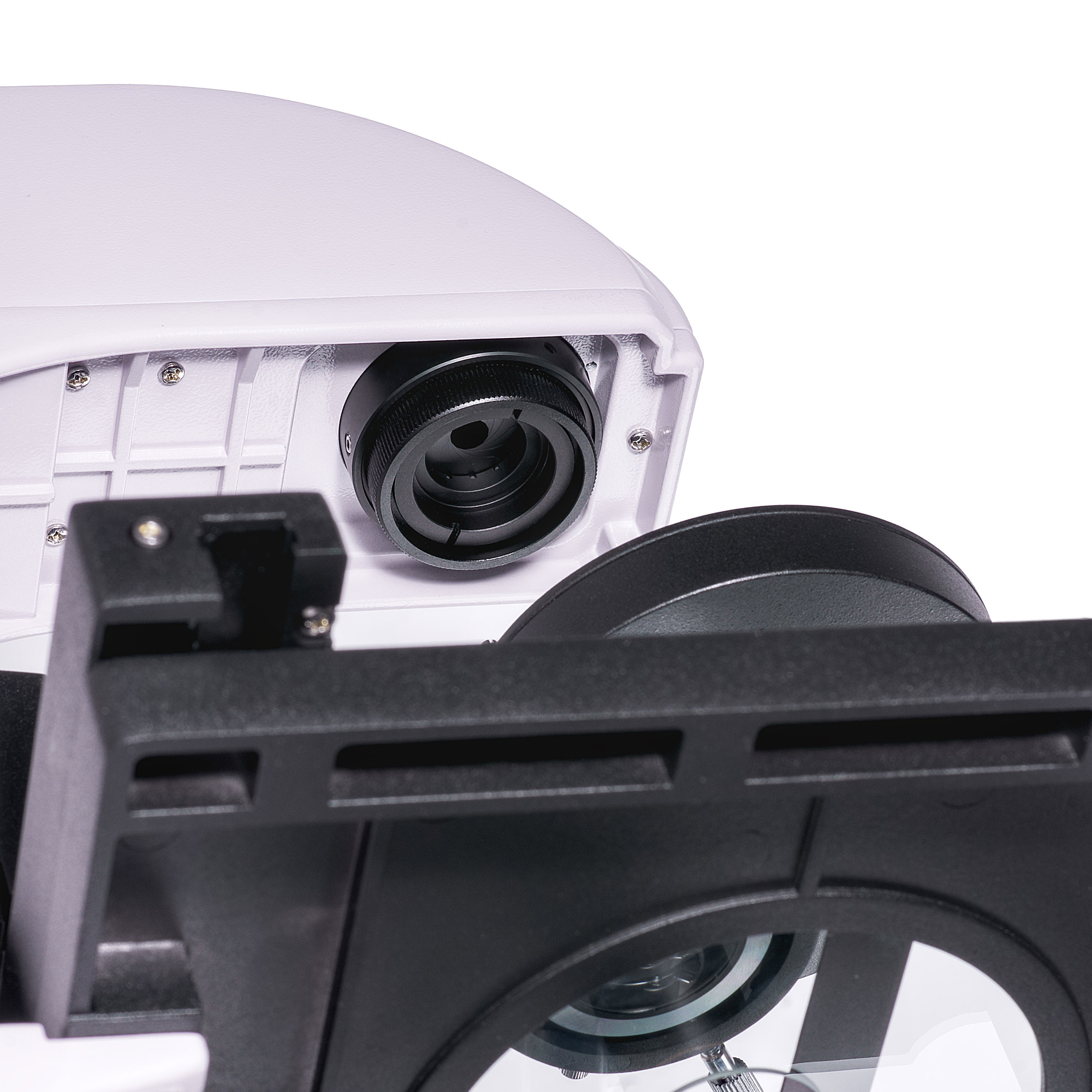

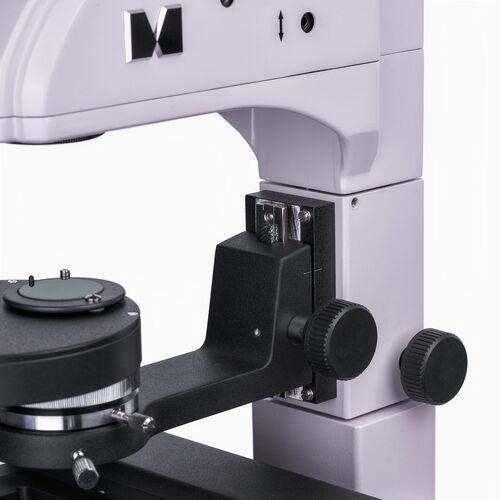

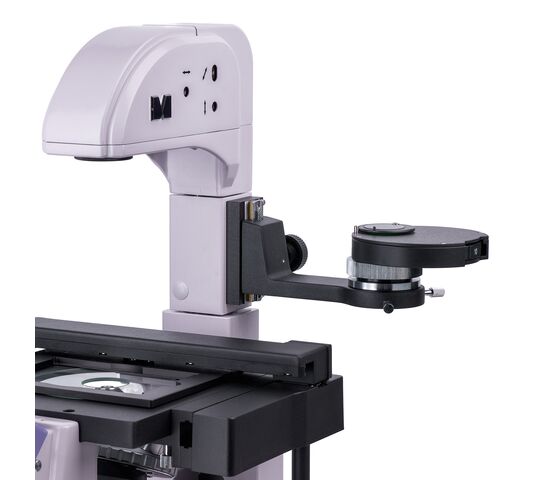

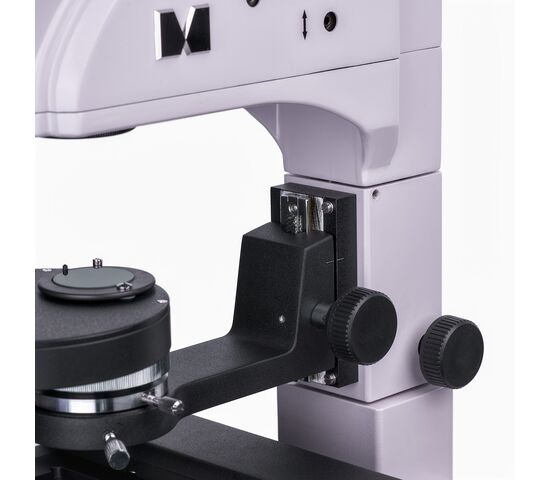

Конденсор

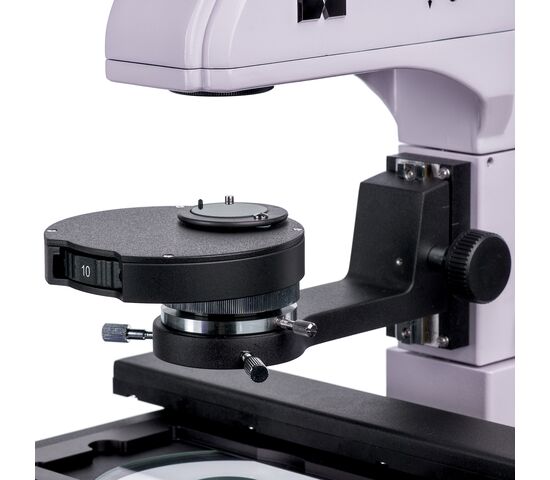

Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для сохранения в светлом поле, тремя фазовыми вставками – для работы на фазовых объективах с увеличением 10х, 20х и 40. Фазовые кольца центрируются. Быстрое и понятное переключение с одним методом исследования в другое время экономии и базовой работы исследователя.
Источник проходящего света
В осветителе проходящего света стоит 5-ваттный светодиод. Он излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста. Цветовая температура не меняется при ожидании. Срок службы светодиода – 50 000 часов.
Освещение по Кёлеру в промежутке света
Настройка освещения по Кёлеру повышает качество изображения объекта: разрешение источника света на каждом объективе и расширяет освещение полей без затемнения по краям. Объект исследования помещается в фокус, а файлы изображений удаляются.
Для аксессуаров
разработана линейка аксессуаров.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение объектива, которое часто используется для работы.
Цифровые камеры выводят изображение с помощью микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайдер для измерения объектов работает вместе с окуляром со шкалой или с ПО-камерой.
Основные особенности микроскопа:
- Исследование объектов в лабораторной посуде, излучающих свечи под воздействием светового возбуждения
- Методы исследования: видимая люминесценция в отраженном свете, светлом поле и фазовый контраст в оставшемся свете.
- Тринокулярная визуальная насадка с возможностью выбора высоты взора

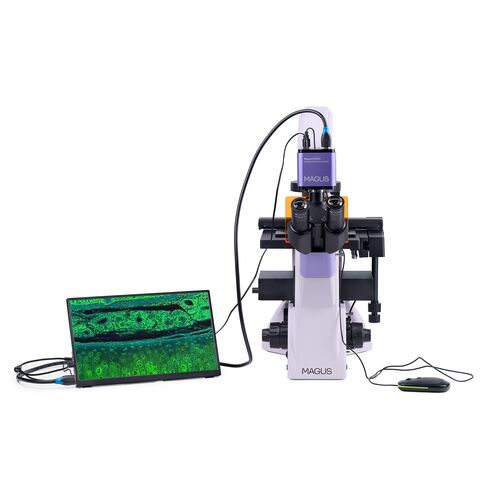

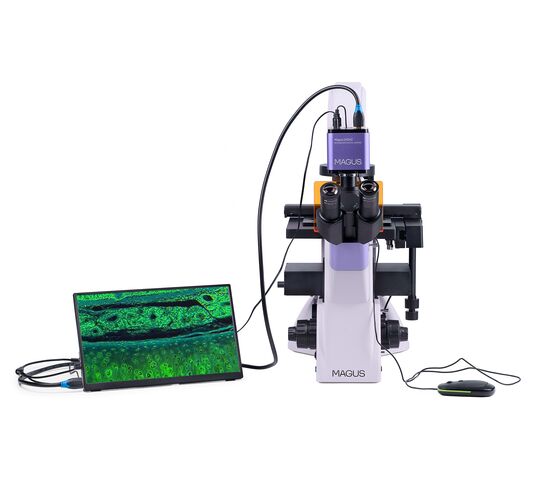

- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус с визуальной насадкой и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Осветители отражающего и проходящего света – экономичные светодиоды 5 Вт со сроком службы до 50 000 часов
- Настройка освещения по Кёлеру
- Отклоняемый штатив для работ с посудой высотой до 165 мм
- Фильтры возбуждения наблюдаемой люминесценции для флюорохромов DAPI, FITC и TRITC
- Фазово-контрастный конденсаторор по типу вращения диска для быстрого и удобного метода смены метода исследования.
- Широкая линейка дополнительных аксессуаров
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, остается к компьютеру через интерфейсы Wi-Fi и USB 3.0.
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения за подвижными объектами, записи видео и перемещения организованы без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и светочувствительность головы даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.

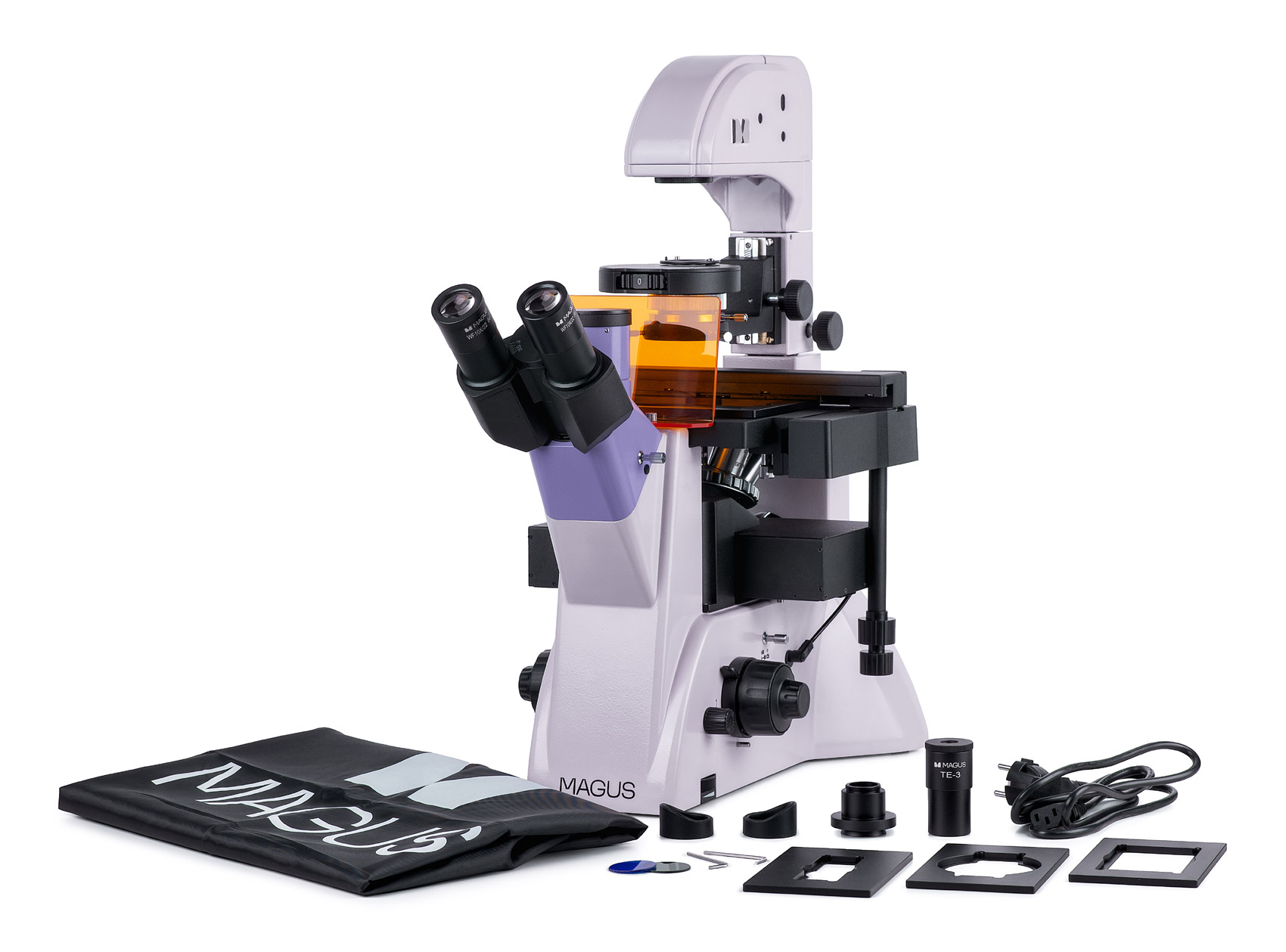

Комплектация
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Защитный экран
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Калибровочный слайд
| Артикул | 83023 |
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 38x61x82 см |
| Вес в упаковке | 26.75 кг |
| Характеристики монитора | |
| Тип | биологические, световые/оптические |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Насадка | Зидентопф с возможностью разворота на 180° |
| Диапазон увеличения, крат | 100 — 400 |
| Увеличение, крат (опционально) | 40–500/600/800/1000 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PLL 10х/0,25, PLL 20x/0,40, PLL 40x/0,60, PLL 10x/0,25 PHP2 фазовый, PLL 20x/0,40 PHP2 фазовый, PLL 40x/0,60 PHP2 фазовый; парфокальная высота 45 мм (*опция: PL 4x/0,10) |
| Револьверное устройство | на 6 объективов |
| Рабочее расстояние, мм | 4,3 (10х); 8,0 (20x); 3,5 (40x); 21,0 (4x) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 227x208 |
| Диапазон перемещения предметного столика, мм | 77/134,5 |
| Характеристики предметного столика | неподвижный, со стеклянной вставкой Ø118 мм и механическим устройством перемещения образца; держатели лабораторной посуды: 86x129,5, Ø90 мм; 34x77,5 мм, Ø68,5 мм; 57x82 мм, Ø60 мм; 29x77,5 мм, Ø35 мм |
| Конденсор | NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы; тип крепления «под винт» |
| Диафрагма | aпepтуpнaя иpиcoвaя диaфpaгмa |
| Фокусировка | коаксиальные ручки грубой и точной фокусировки, расположенные с обеих сторон |
| Корпус | цельнолитой алюминиевый |
| Подсветка | галогенная, флуоресцентная |
| Регулировка яркости | ✓ |
| Источник питания | 85–265 В / 50/60 Гц, переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C), сеть переменного тока |
| Тип лампы подсветки | отраженный и проходящий свет: светодиод 5 Вт |
| Светофильтры | есть |
| Диапазон рабочих температур, °С | -15...+55 |
| Возможность подключения другого оборудования | адаптер Wi-Fi (USB), мышь (USB), флеш-накопитель (USB) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Фазово-контрастное устройство | фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10х, 20х и 40х; центрирующий вспомогательный микроскоп |
| Флуоресцентный модуль | фильтры (флюорохромы): DAPI, FITC, TRITC |
| Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания | DAPI, 365/35 нм / 400 нм / 450/65 нм; FITC, 475/40 нм / 500 нм / 535/45 нм; TRITC, 525/45 нм / 565 нм / 595/60 нм |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | комбинированная |
| Метод исследования | светлое поле, флуоресценция, фазово-контрастная микроскопия |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Чувствительный сенсор | Sony Exmor/Starvis CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 8 |
| Максимальное разрешение, пикс | 3840x2160 |
| Размер сенсора | 1/1,2" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2.9x2.9 |
| Интерфейсные разъемы | HDMI 1.4, USB 3.0, Wi-Fi |
| Карта памяти | SD до 32 ГБ |
| Светочувствительность | 1028 мВ с 1/30 с |
| Отношение сигнал/шум | 0,13 мВ при 1/30 с |
| Время выдержки | 0,014 мс – 1000 мс |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg, *.tif |
| Формат файлов видеозаписи | *.h264/*.h265, *.mp4 |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип крепления | C-mount |
| Источник питания камеры | адаптер постоянного тока 12В, 1А |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности, >#/td### | 10 — 90 |
| Диапазон рабочей влажности, >#/td### | 30 — 80 |
| Тип матрицы | IPS |
| Диагональ дисплея, дюйм | 13.3 |
| Разрешение дисплея, пикс | 3840x2160 (4K) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Потребляемая мощность, Вт | 12 (максимум) |
