Описание

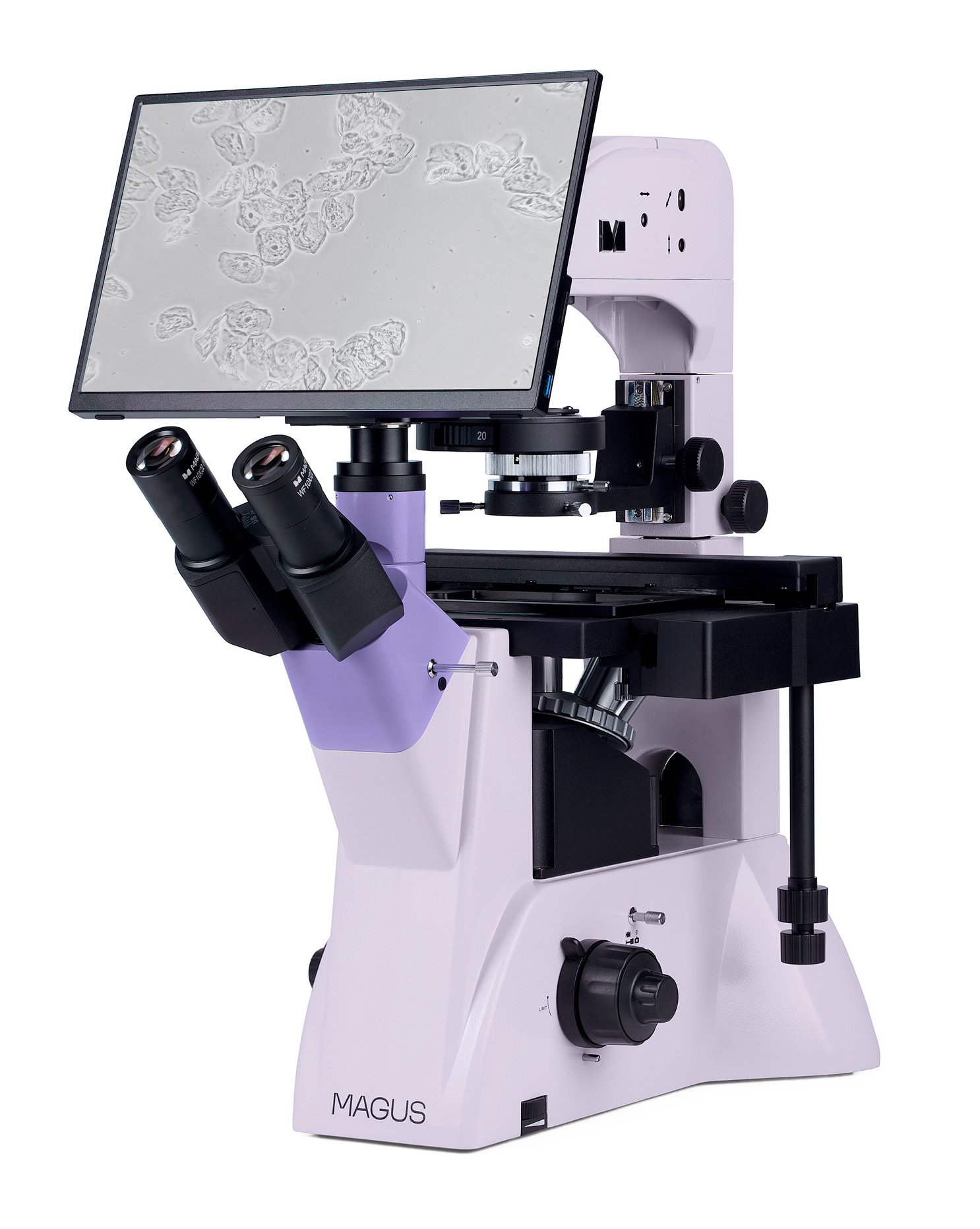

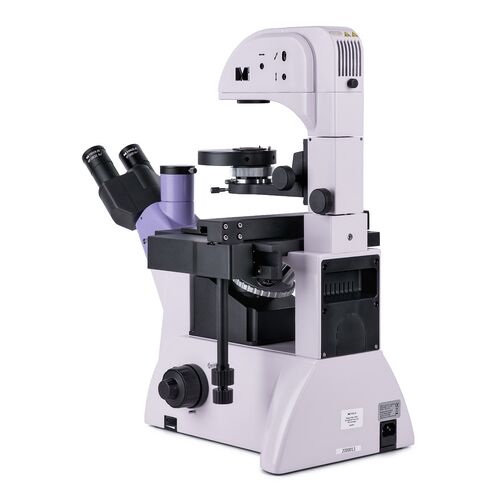

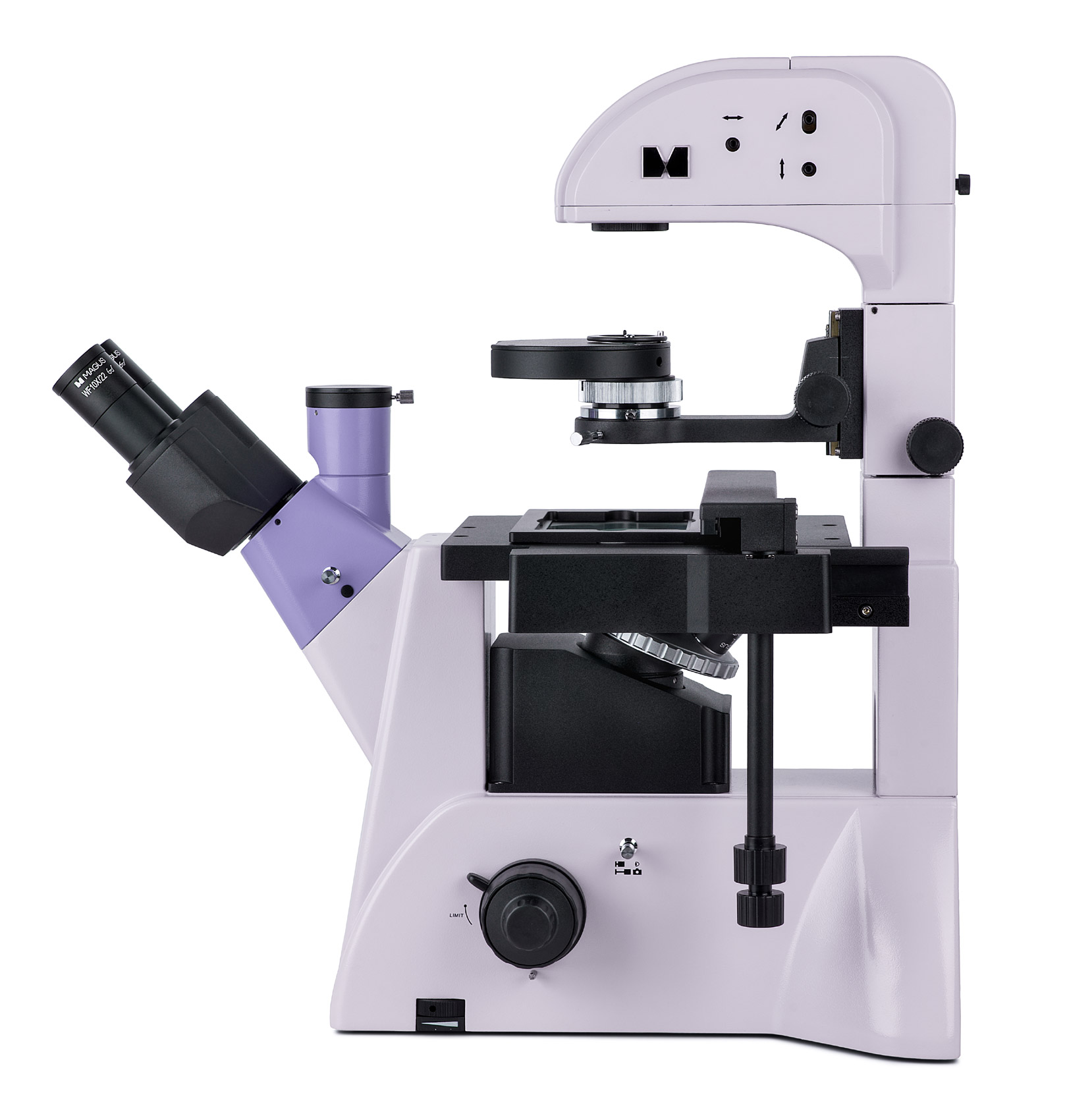

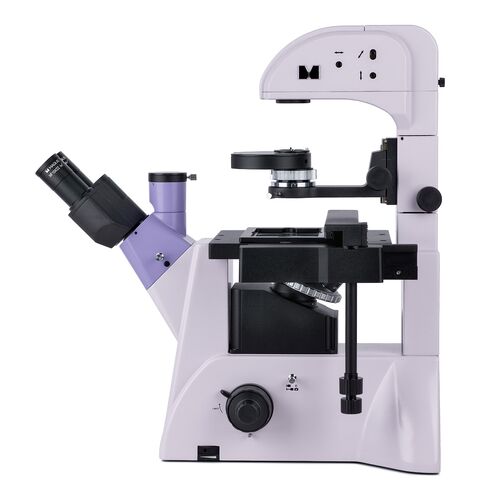

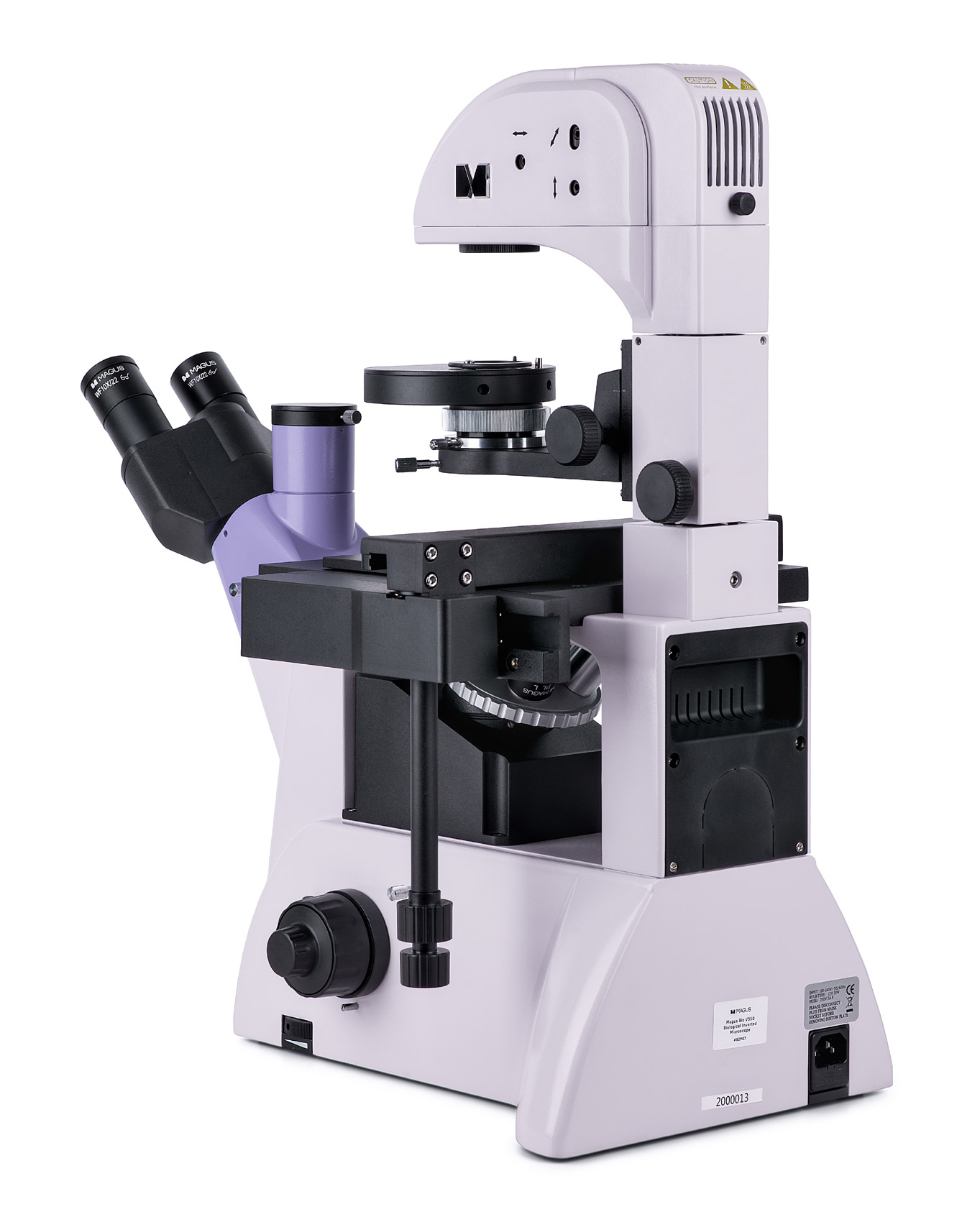

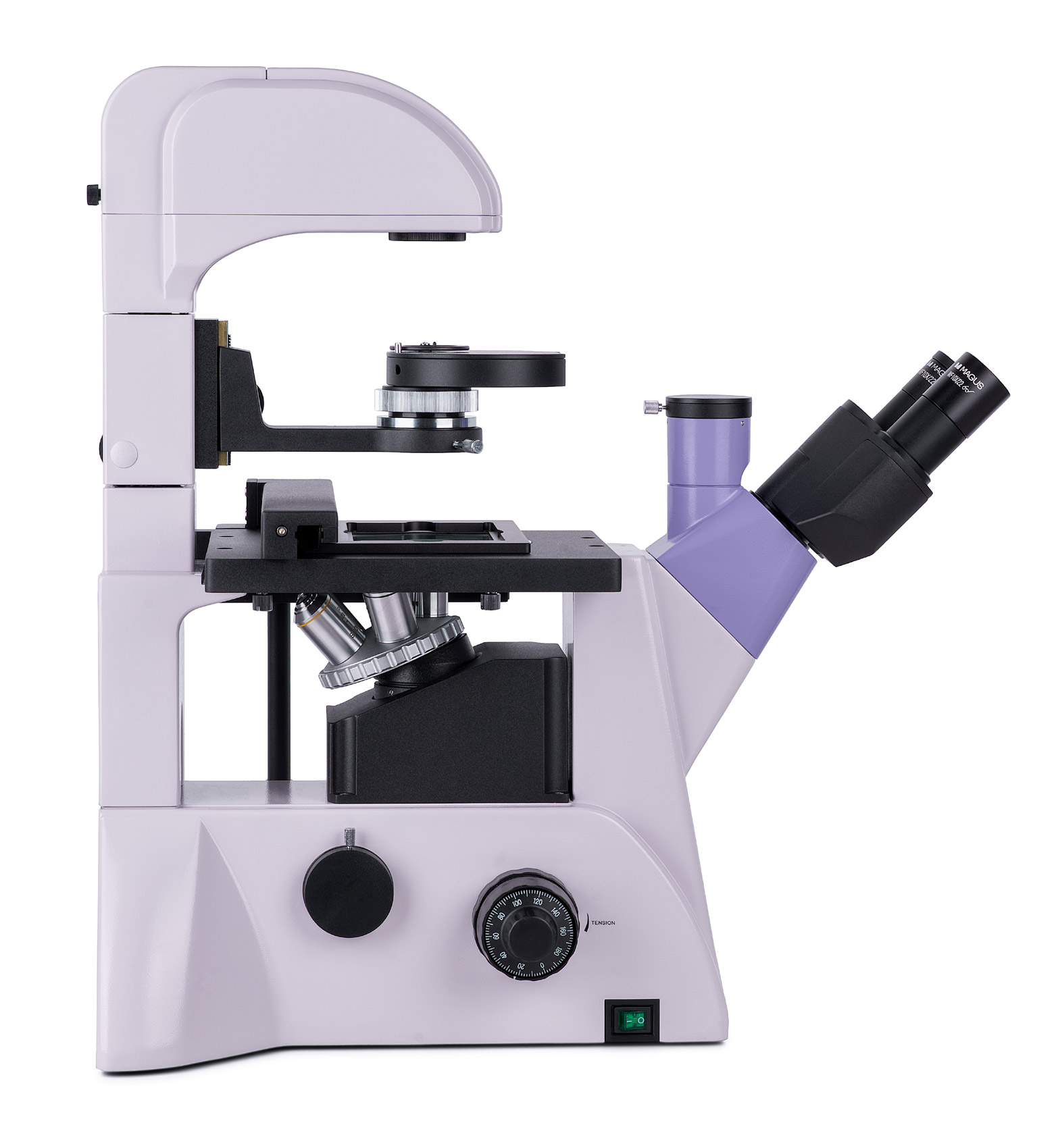

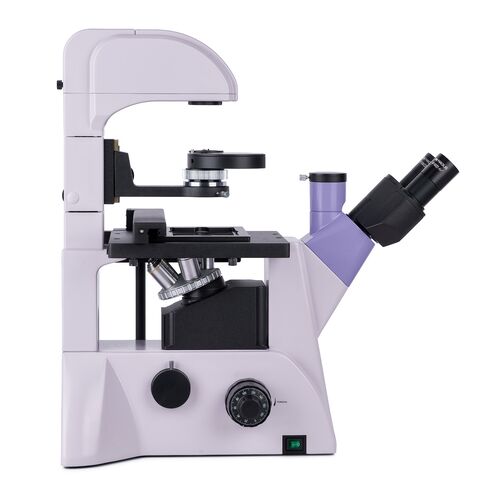

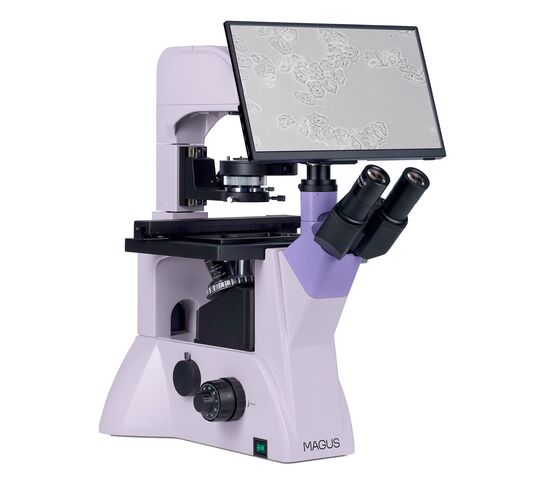

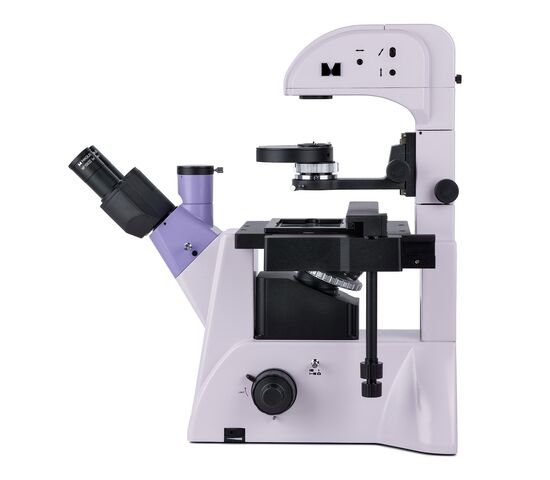

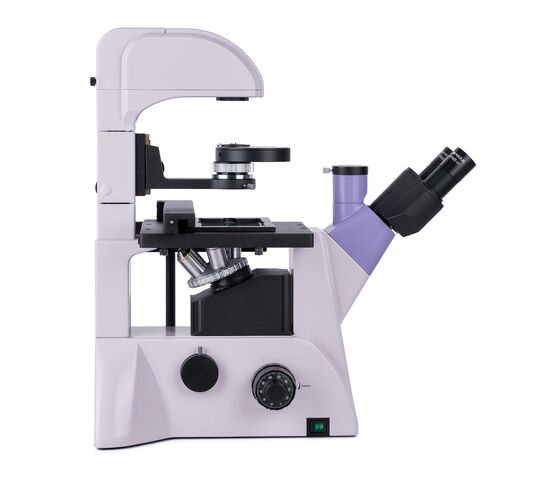

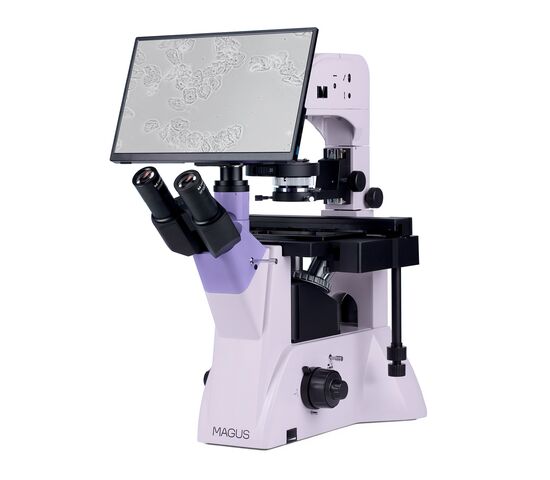

Микроскоп предназначен для исследования примесей, клеточных колоний, живых клеток, культур тканей и других окрашенных и неокрашенных объектов в лабораторной посуде.

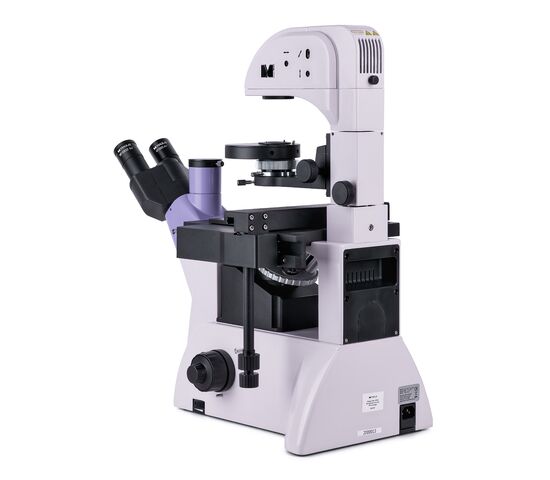

Инвертированная конструкция микроскопа предполагает использование чашек Петри, многолунных планшетов, флаконов, роликовых бутылей и колб высотой до 55 мм и толщиной дна 1,2 мм. В микроскопе использовались специальные объективы для работы с такой посудой.

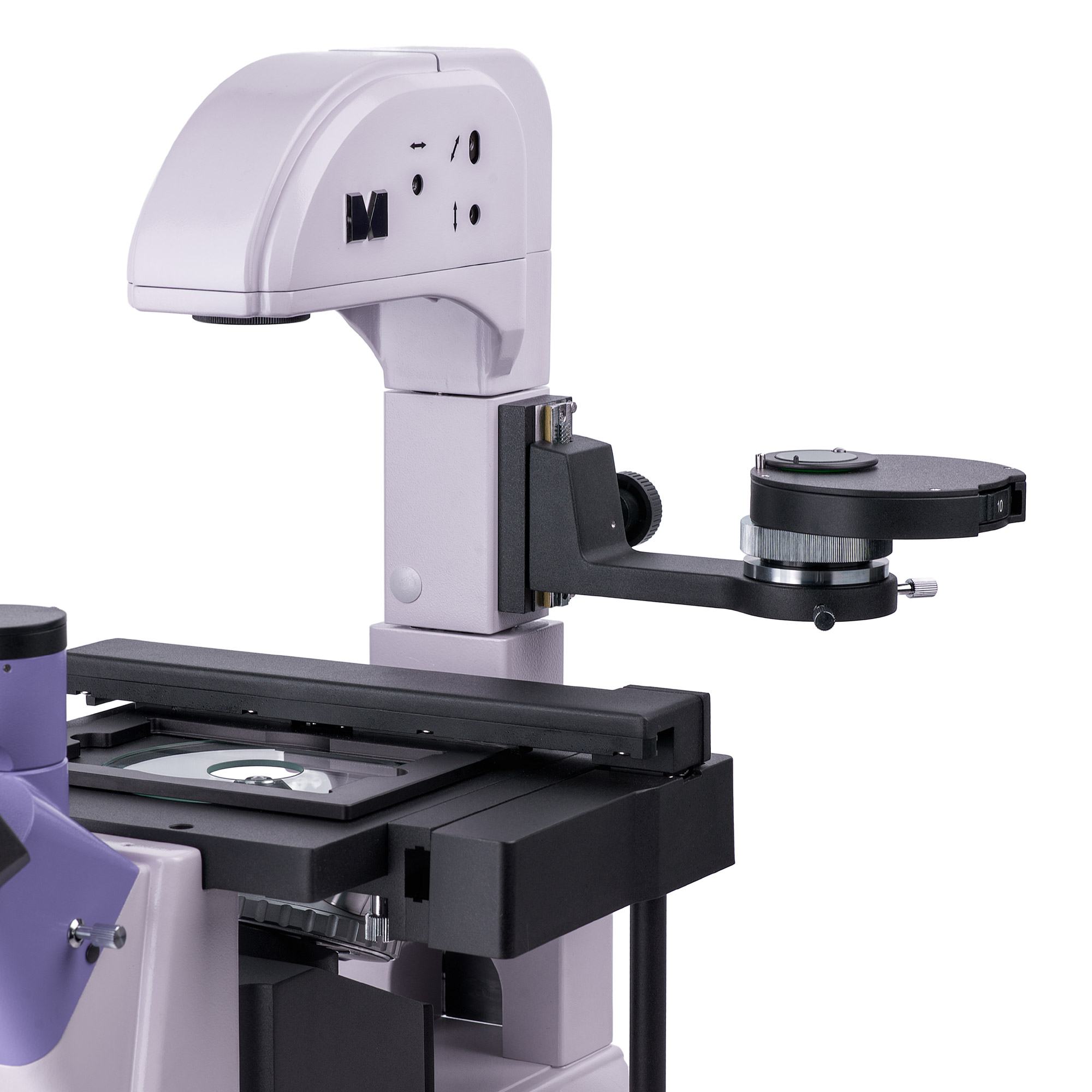

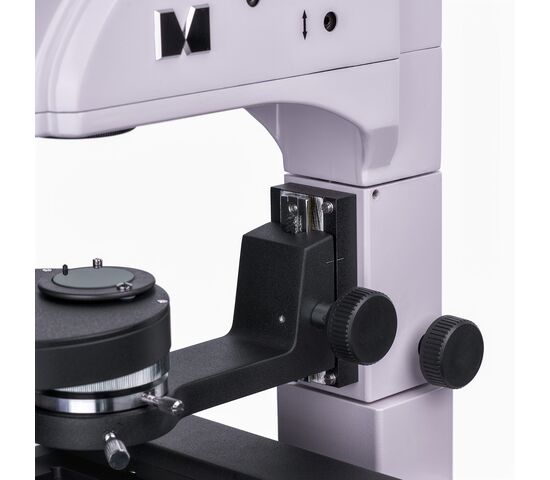

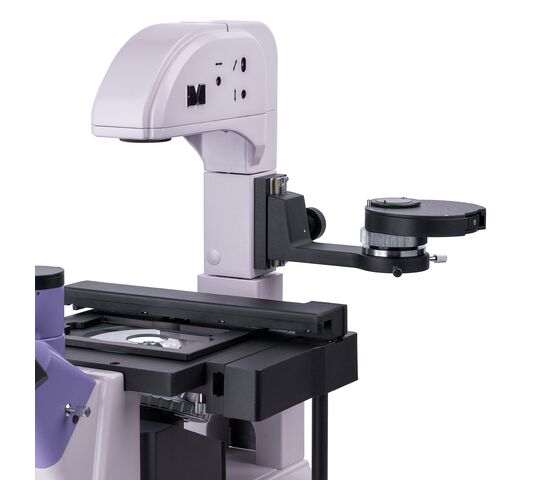

Отклоняемый штатив осветителя позволяет наблюдать клеточные культуры в высоких чашках Петри или в цилиндрических колбах до 165 мм.
Наблюдения проводятся в конце света, методы исследования – светлое поле и фазовый контраст.

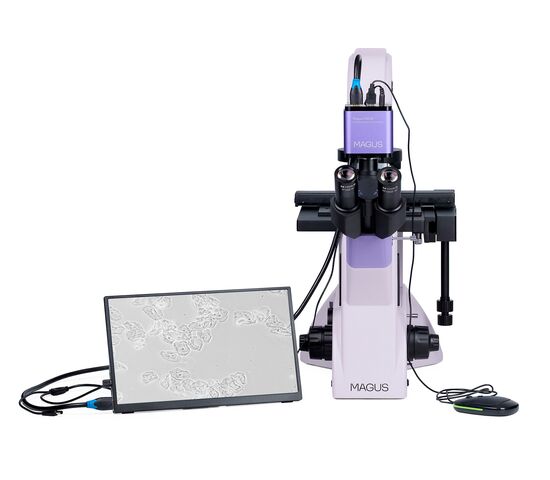

Два независимых канала предусматривают одновременное подключение монитора и камеры.
Микроскоп применяется для обучения в вузах, рутинной лабораторной работе и научных исследованиях. Области науки: медицина, биотехнология, биология, вирусология, экономическое хозяйство, экология, токсикология, фармакология и другие.

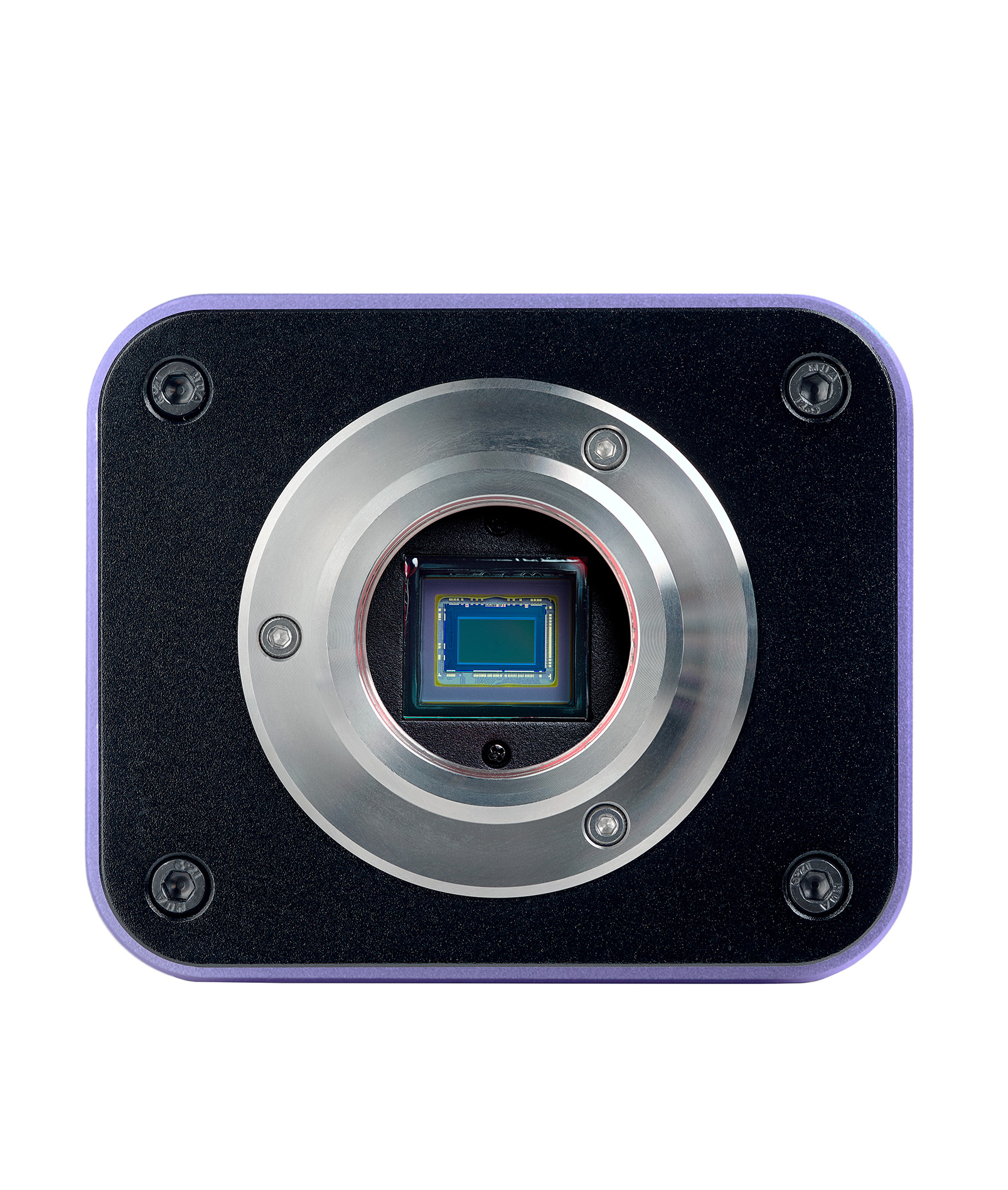

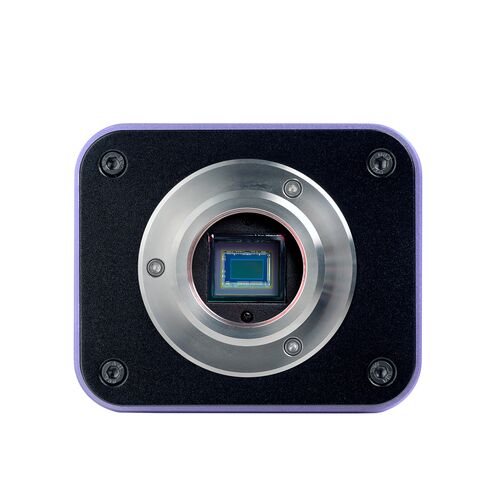

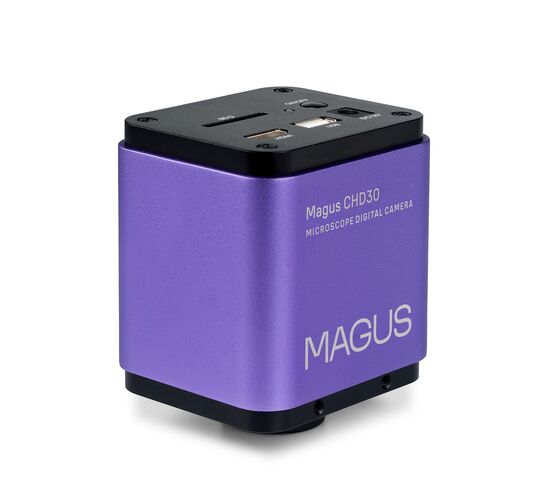

Цифровая камера

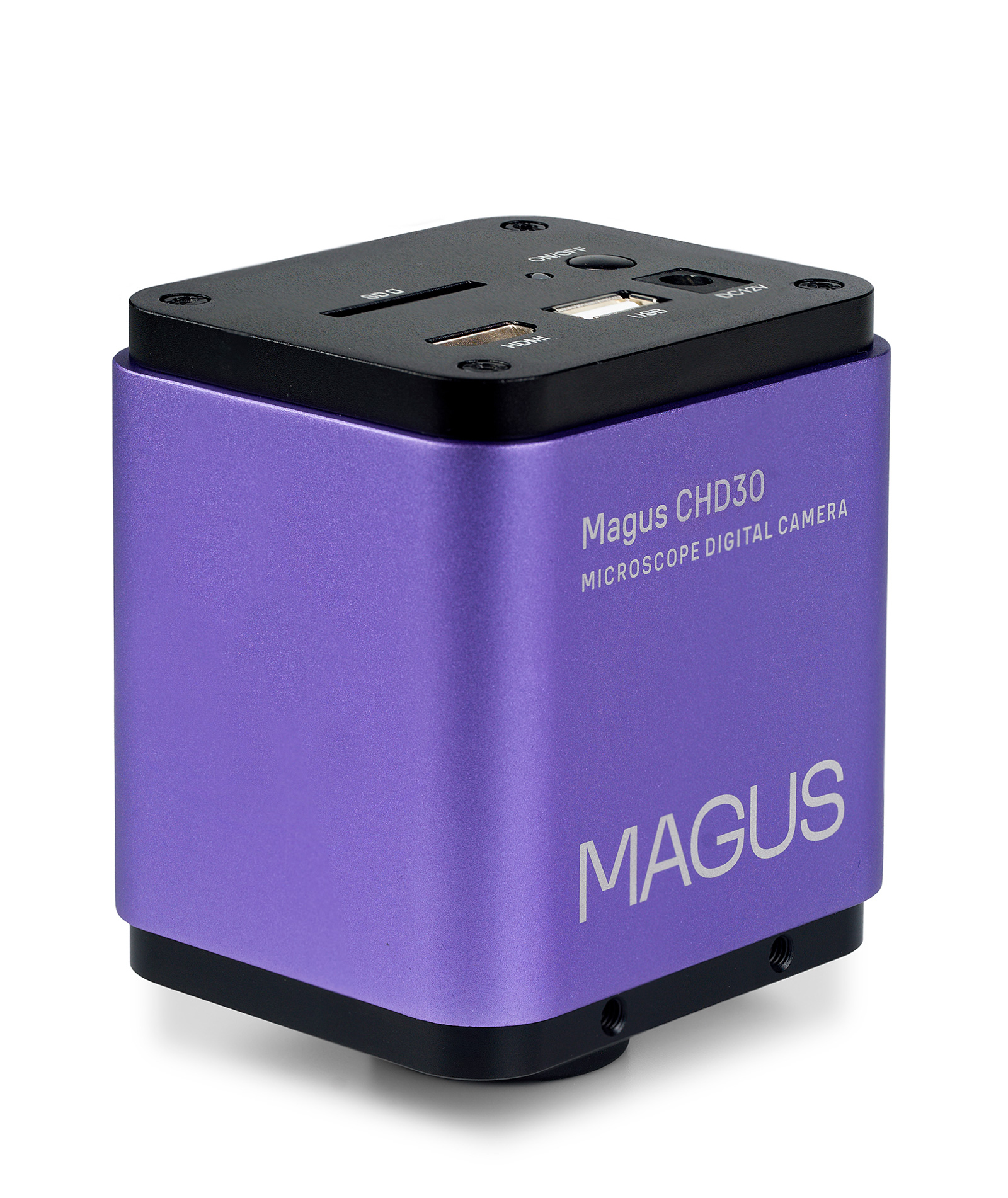

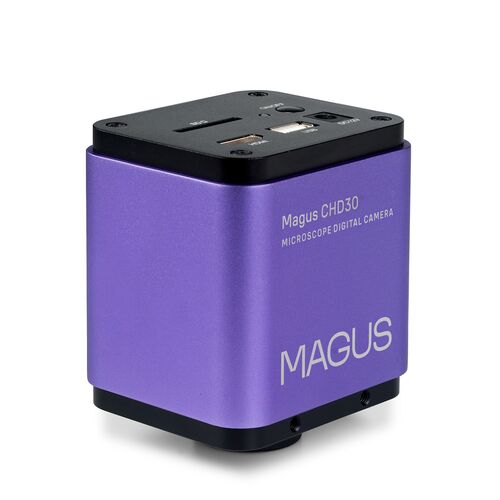

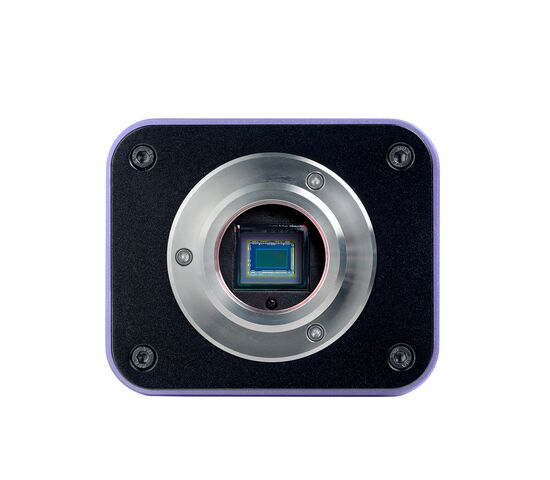

Цифровая камера MAGUS CHD30 оснащена 2-мегапиксельным сенсором и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикселей). Она обладает высокой светочувствительностью, подходит для работы при люминесценции на открытом воздухе, имеет функцию, вызывающую удивление.

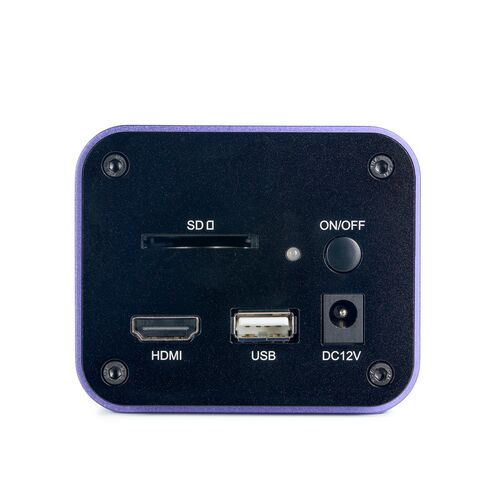

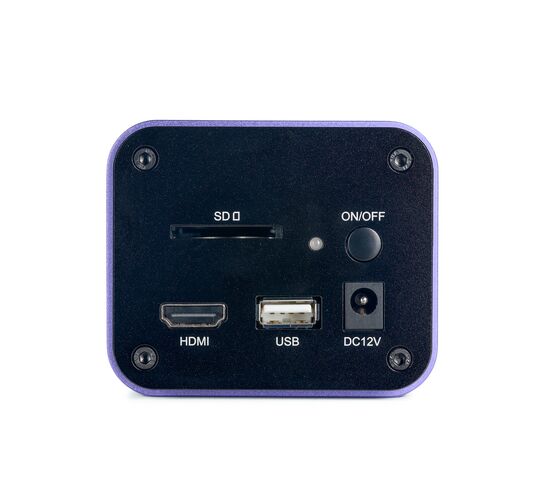

Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации с камеры на внешний экран. Подключение к компьютеру осуществляется через сеть Wi-Fi.
Видеозапись ведется с длительностью 60 или 25 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», без зависимостей и разрывов между кадрами. По максимально разрешенным изображениям изображение информативно, перемещение объектов измеряется без шлейфов, передвижение объекта отображается без задержек.
Монитор

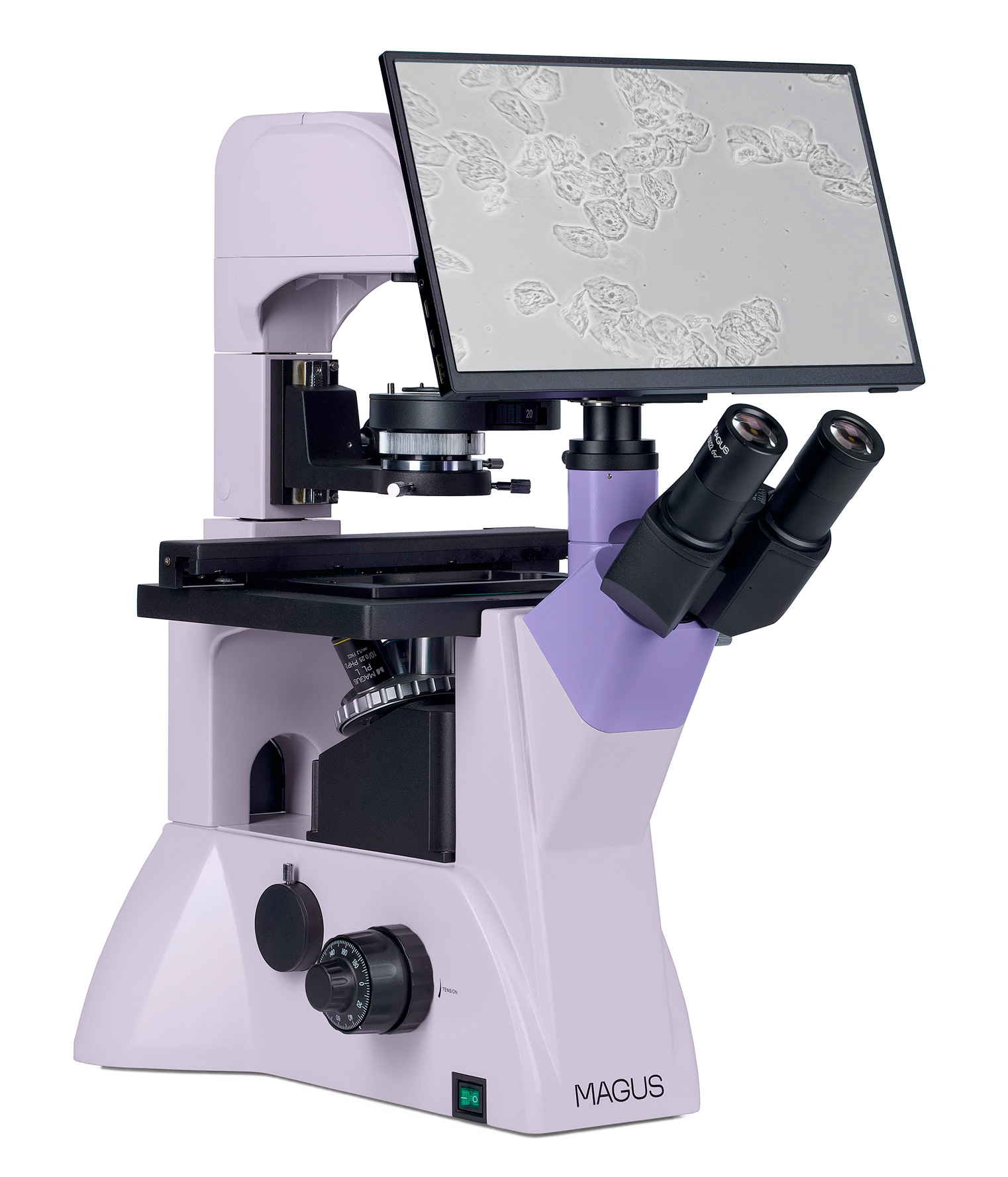

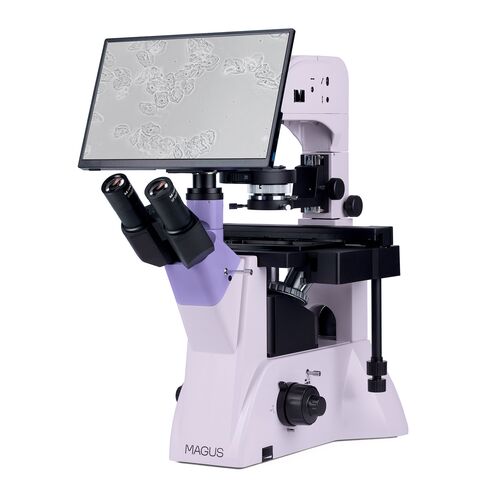

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он помещается в установленную камеру микроскопа и выводит изображение в первое время. Поддерживаются HDMI-камеры MAGUS, работающие в разрешениях Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится непосредственно к камере или к штативу.

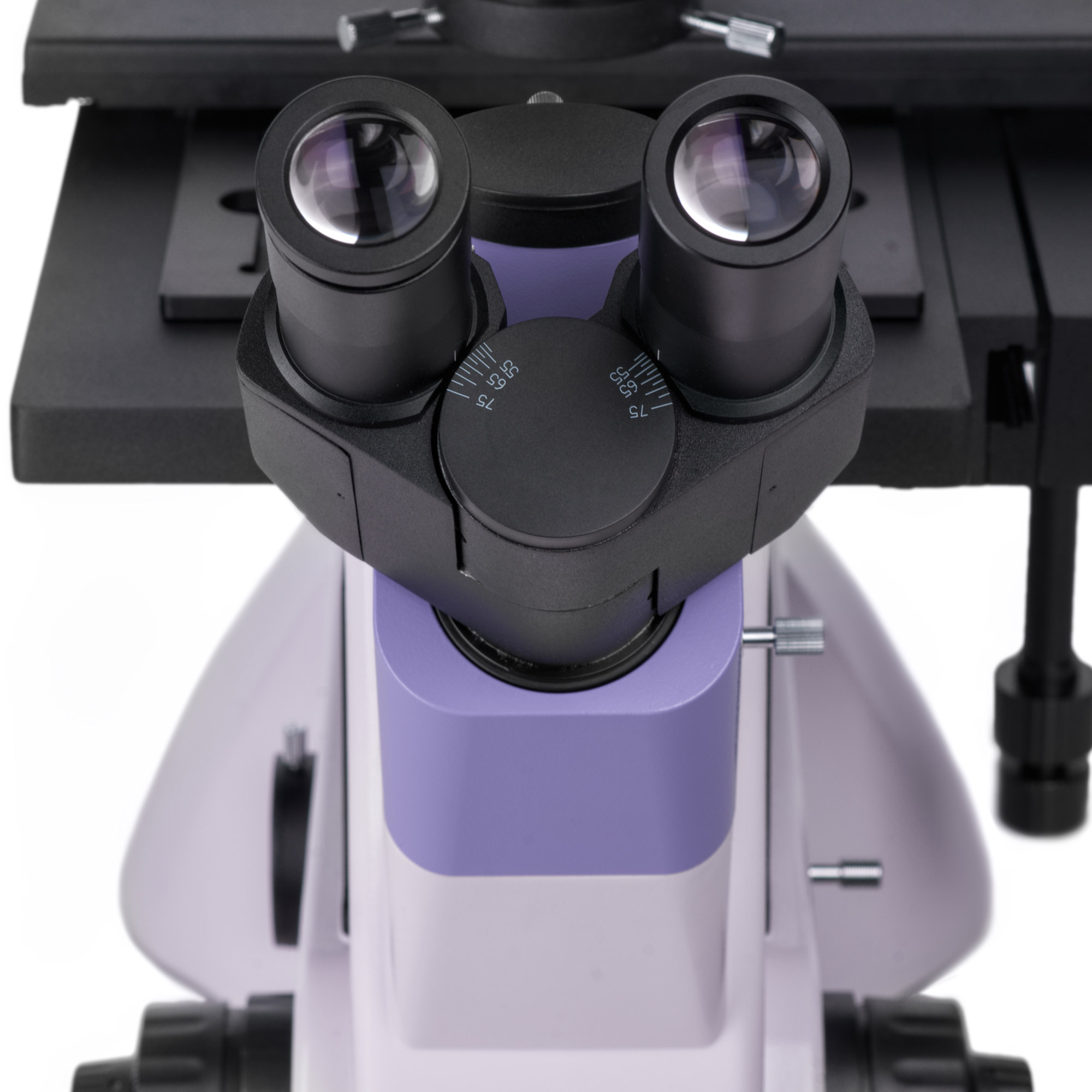

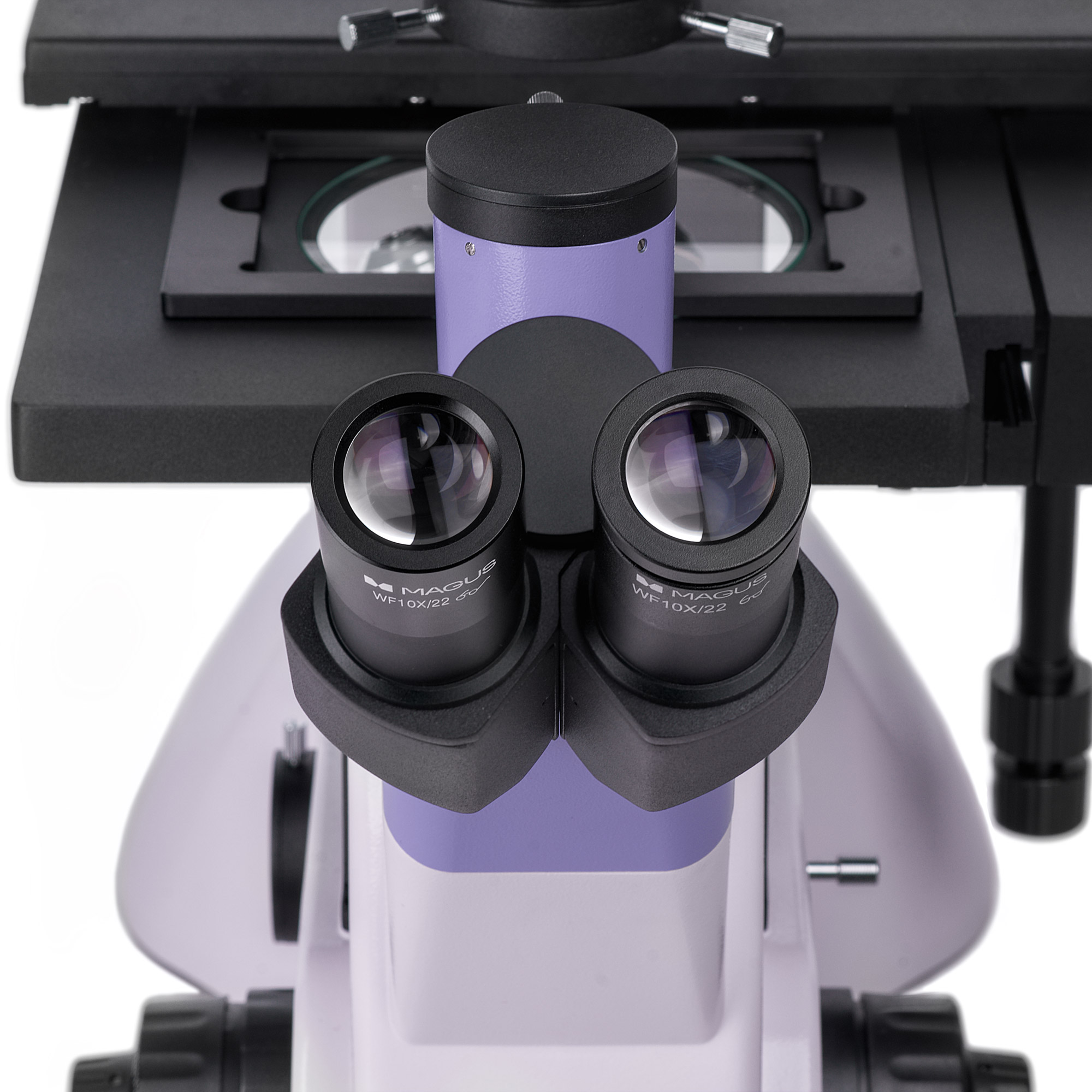

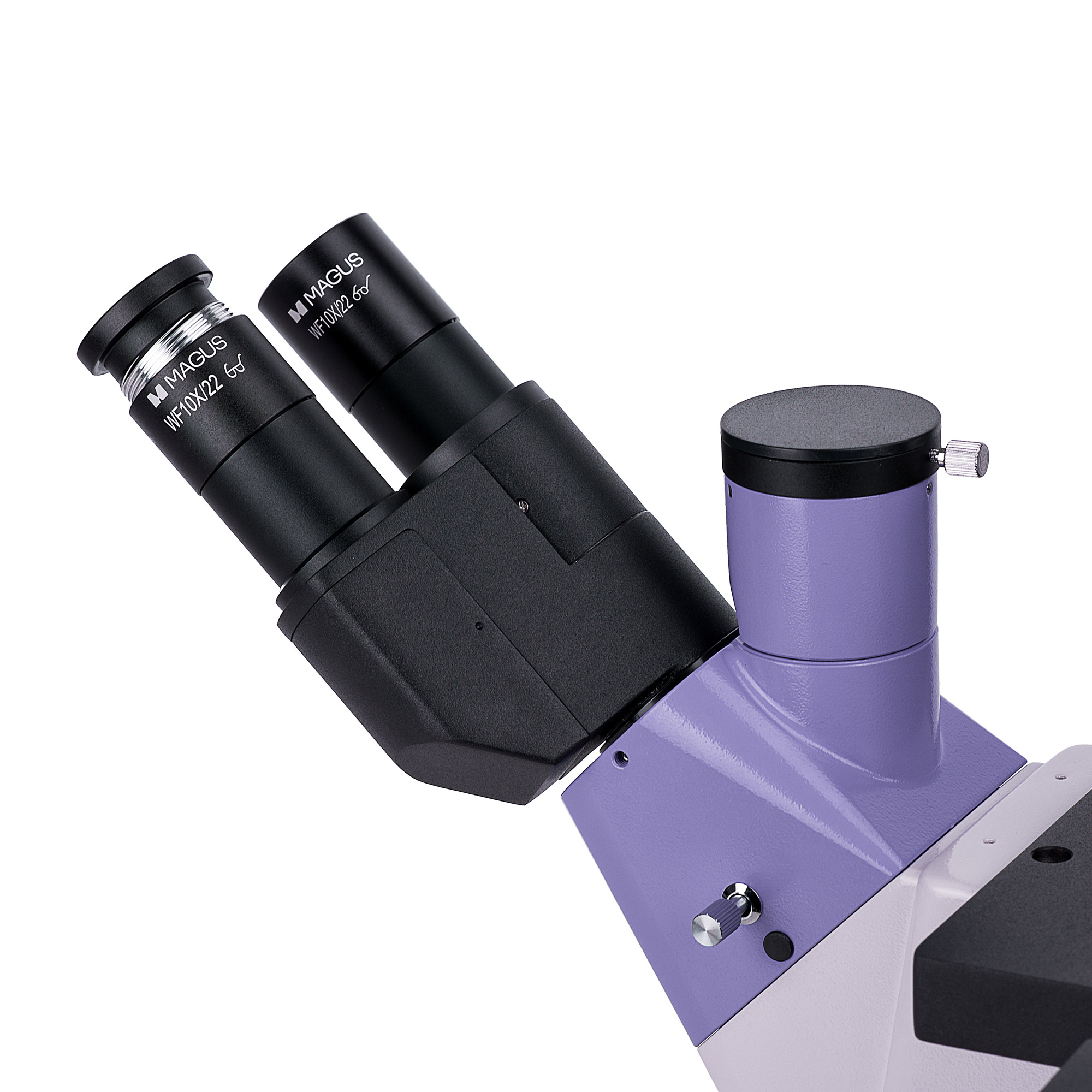

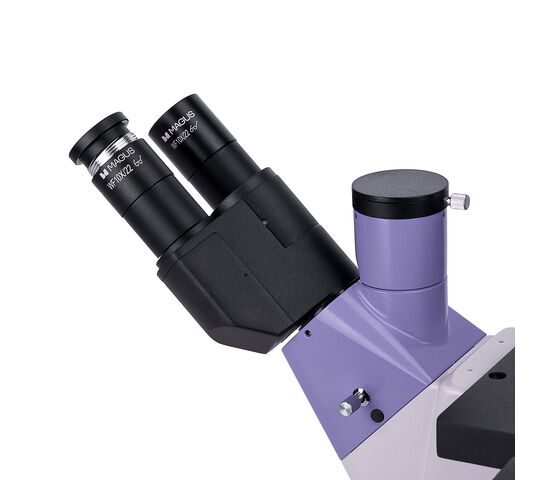

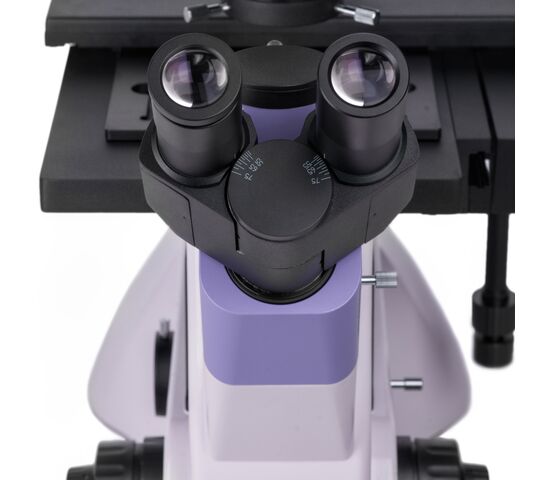

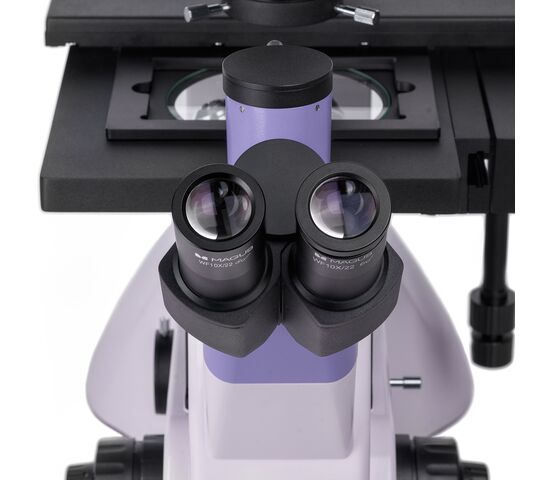

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

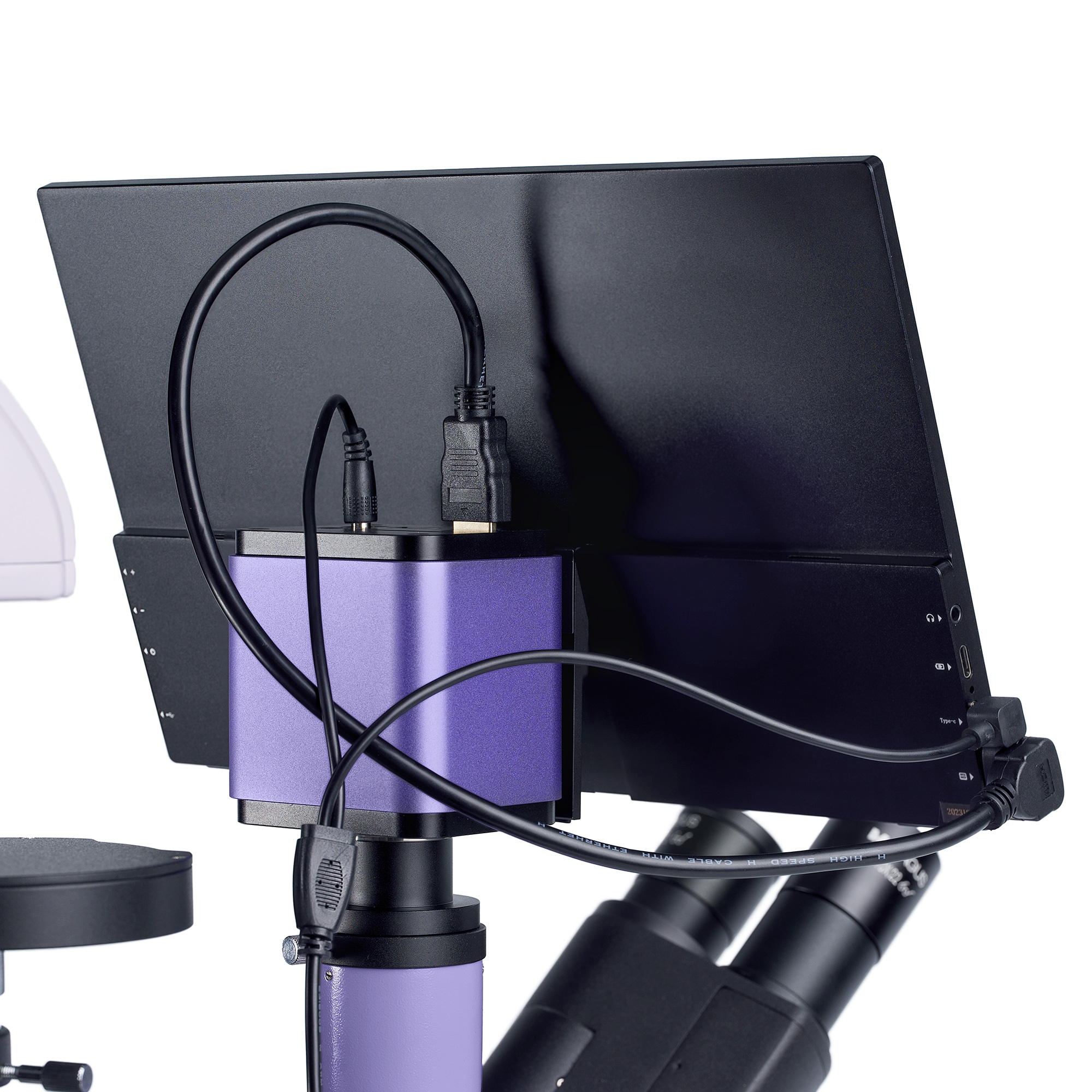

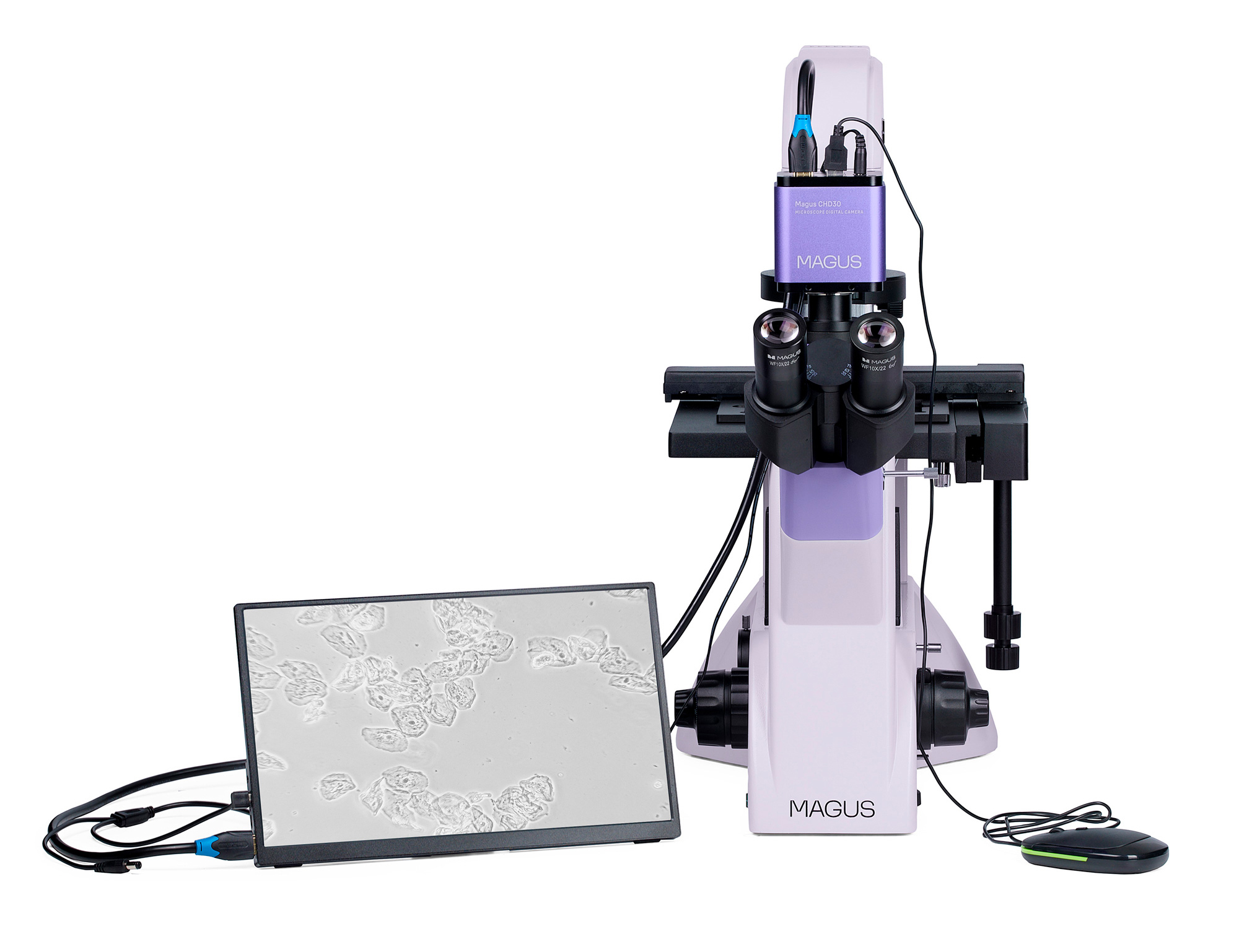

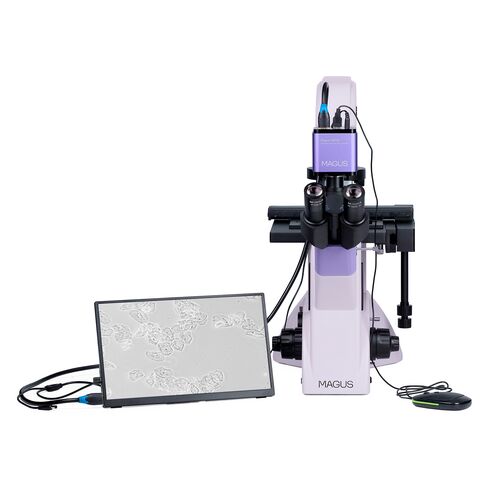

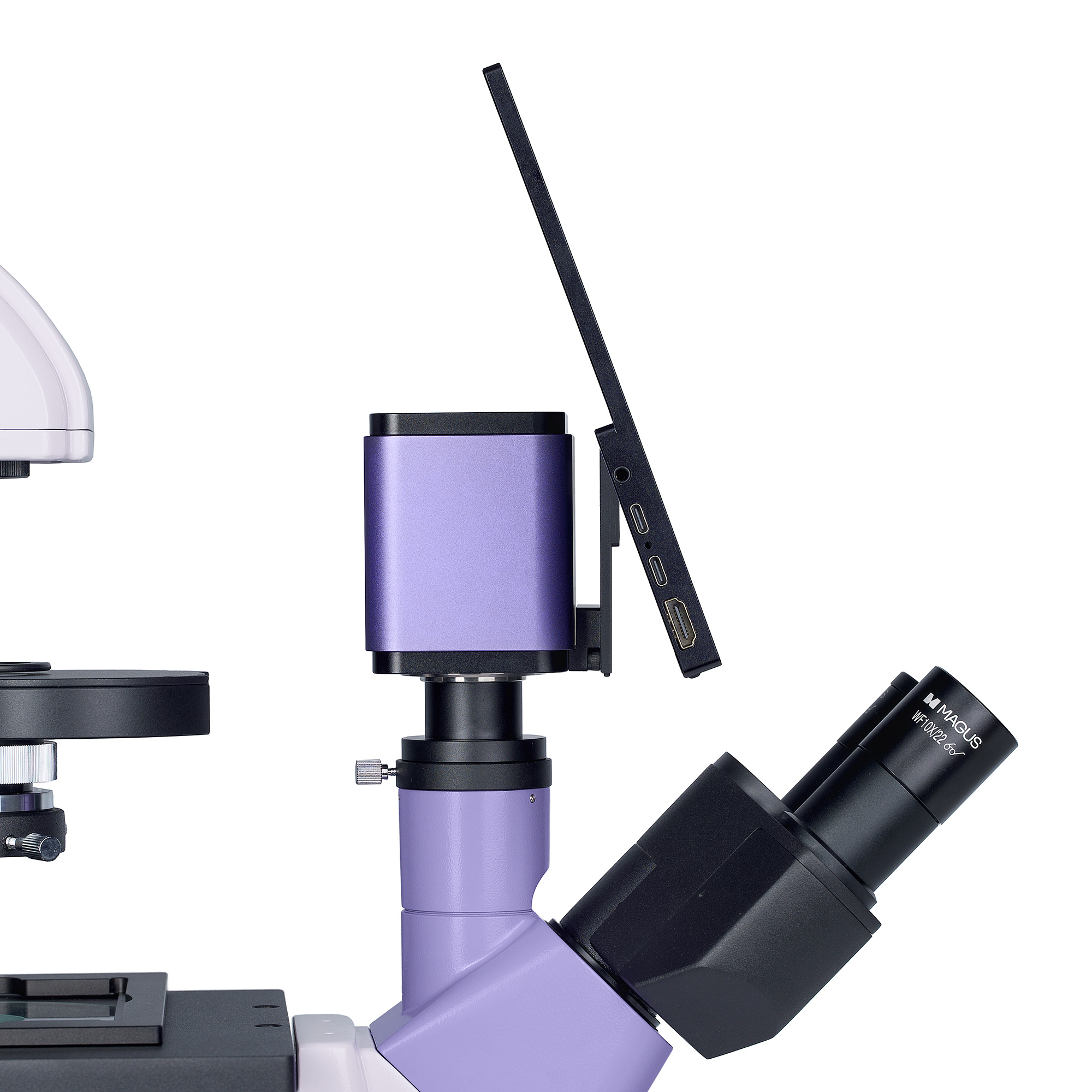

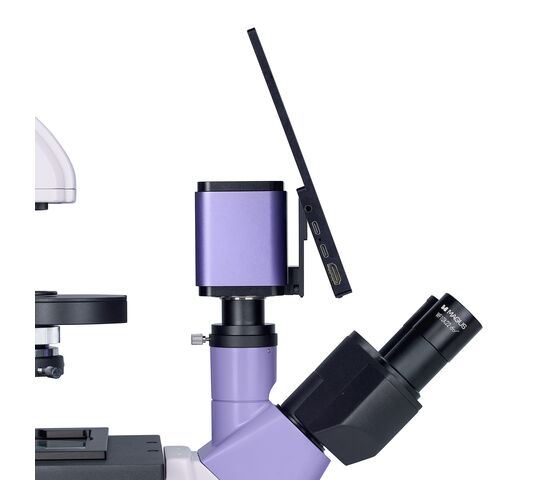

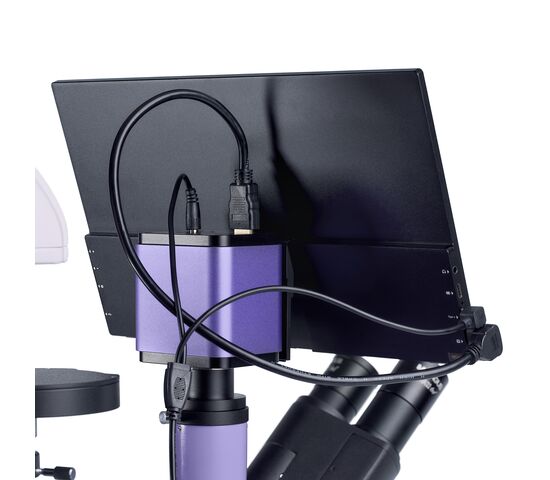

Монитор установлен в вертикальном тубусе визуальной насадки, цифровая камера в боковом канале визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

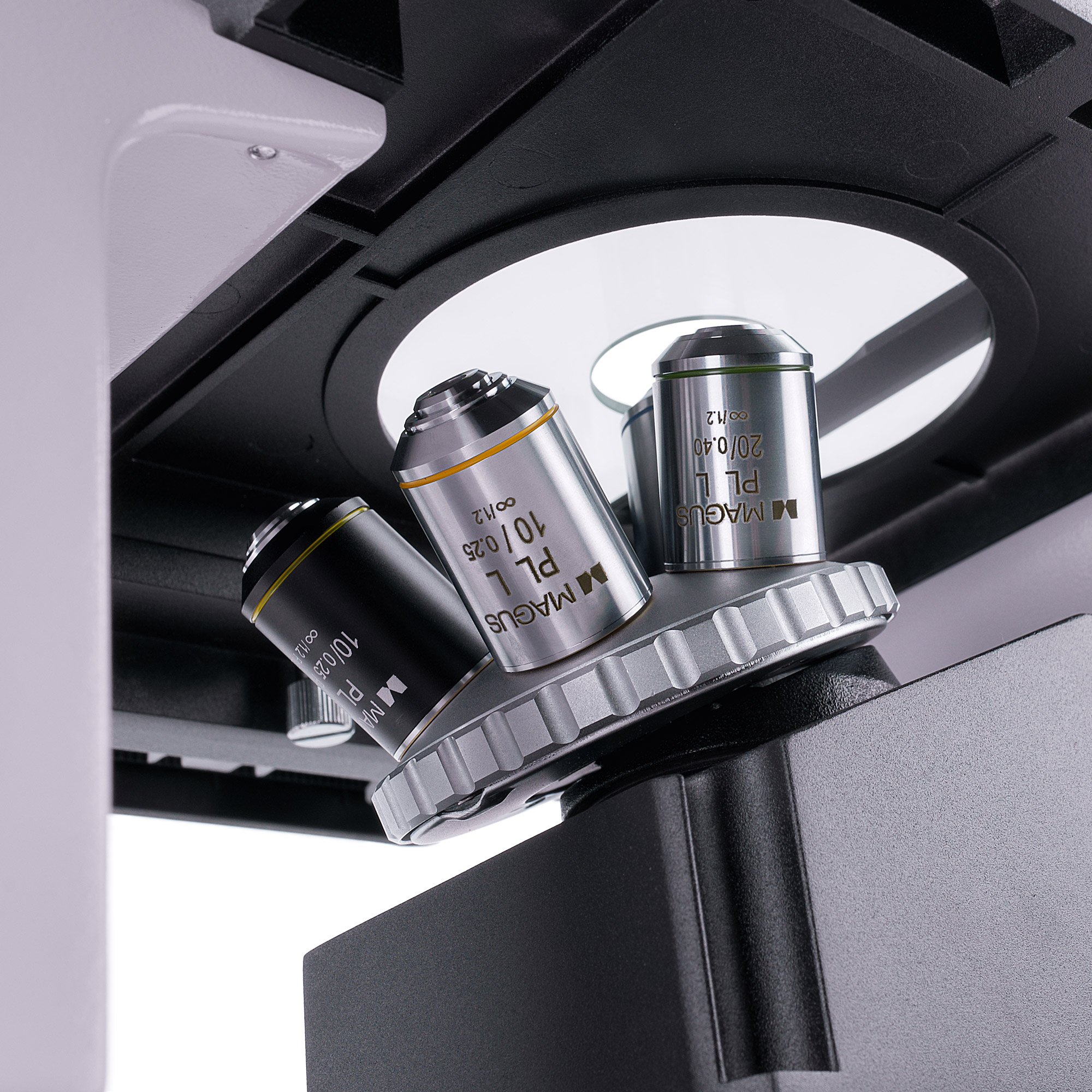

Револьверное устройство

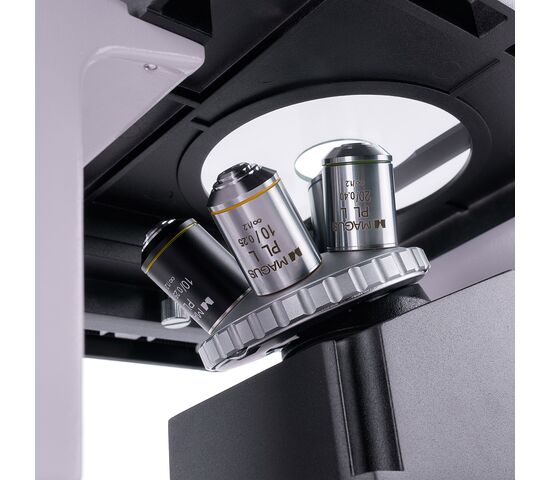

Револьвер на 5 объективов, установленный штатно под столом. В оставшееся гнездо револьвера можно установить дополнительный фазовый объектив, который позволит получить еще одно увеличение для фазово-контрастного метода исследования.
Объективы
Объективы-планахроматы на бесконечность с увеличенным изменением расстояния скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и один объектив – для работы по методу фазового контраста.

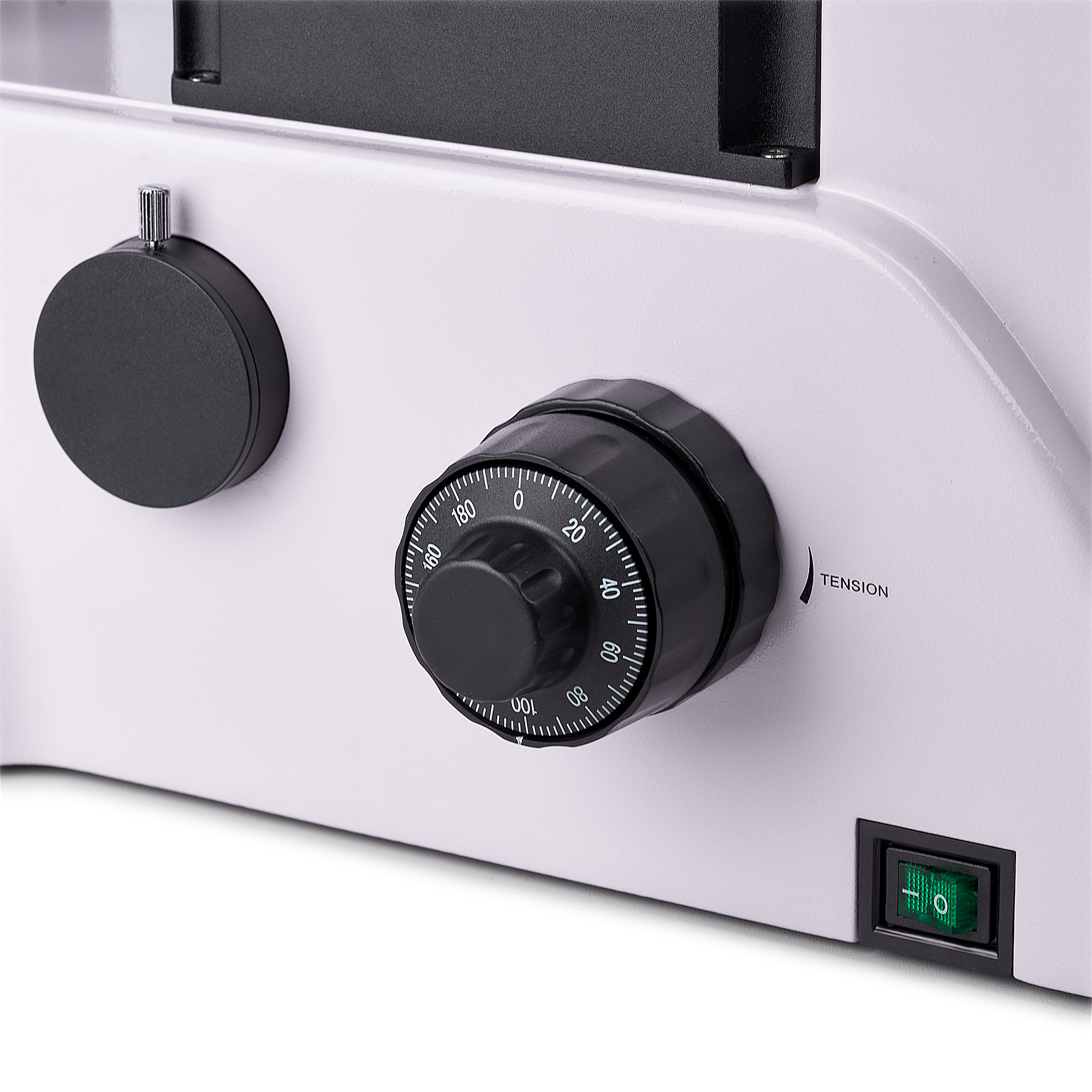

Фокусировка

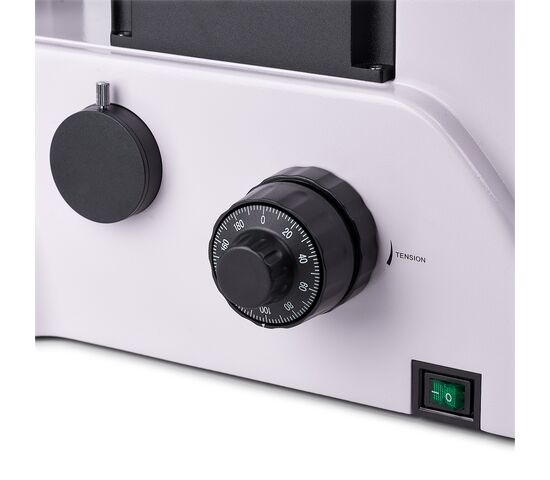

Коаксиальные рукоятки грубые и тонкие детали расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус на ущерб плавно и без перемен.
С правой стороны рукоятка грубо зафиксировала шаг для настройки угла обзора после смены объекта исследования. С левой стороны – регулировка жесткости кольца, грубые меры для комфортной индивидуальной настройки.
Предметный столик
На неподвижном предметном столике установлен специальный механизм для перемещения лабораторной посуды во взаимоперпендикулярных направлениях. Плавное тонкое измерение объекта для проведения контрольных исследований – ни один участок объекта не будет запланирован. Ручка перемещения затруднена, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя-чашки под посуду разных размеров.

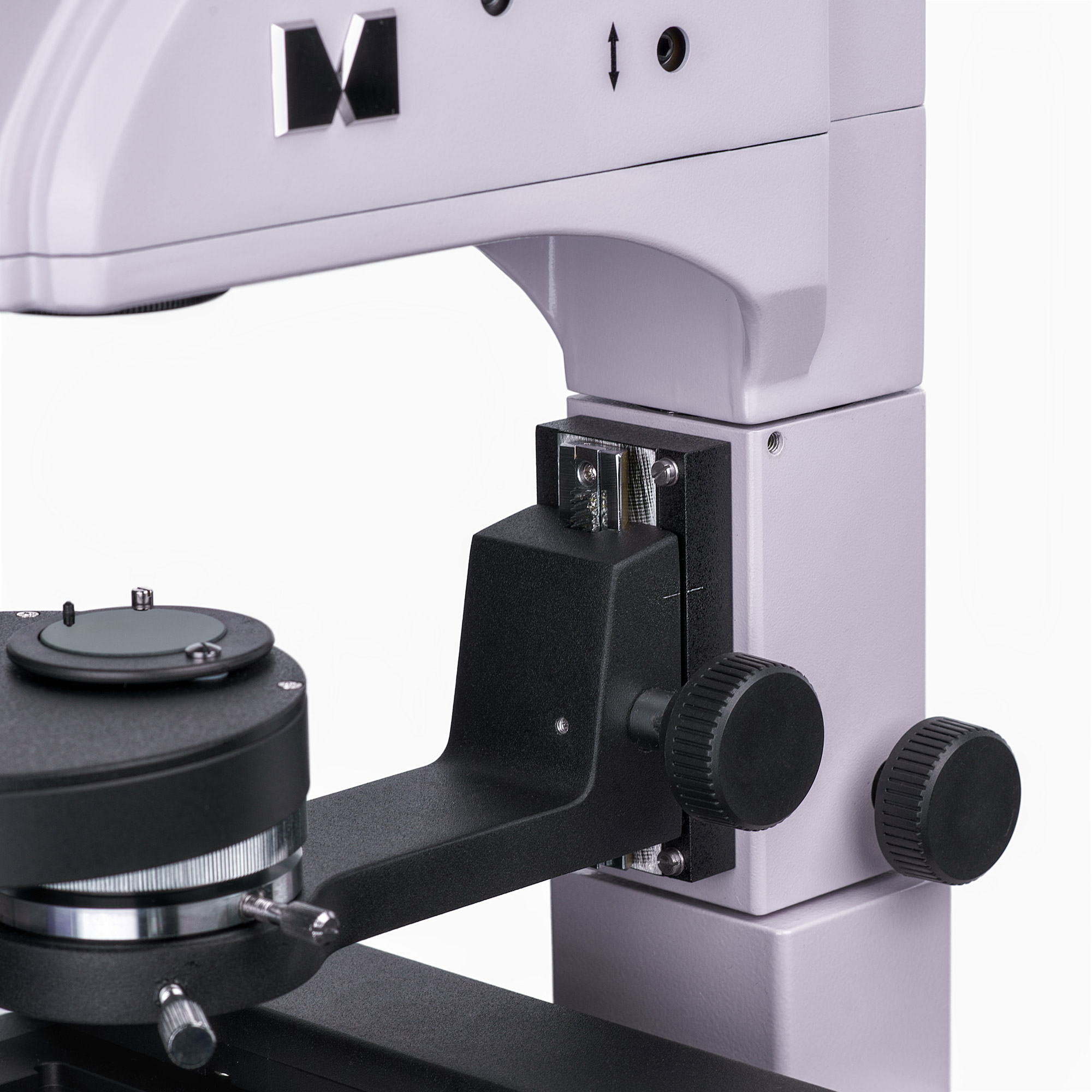

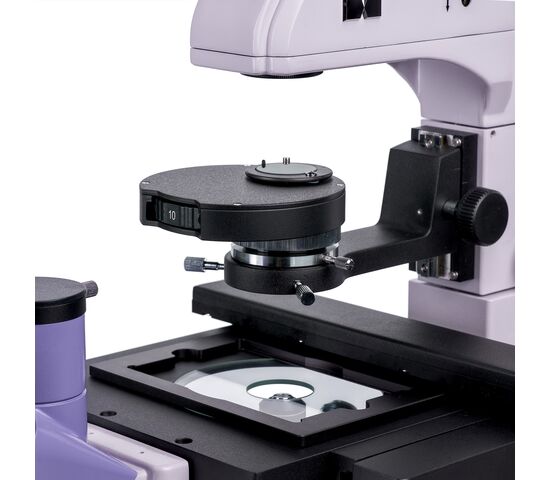

Конденсор

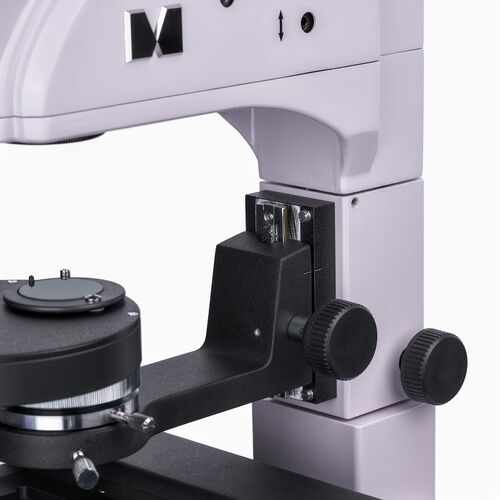

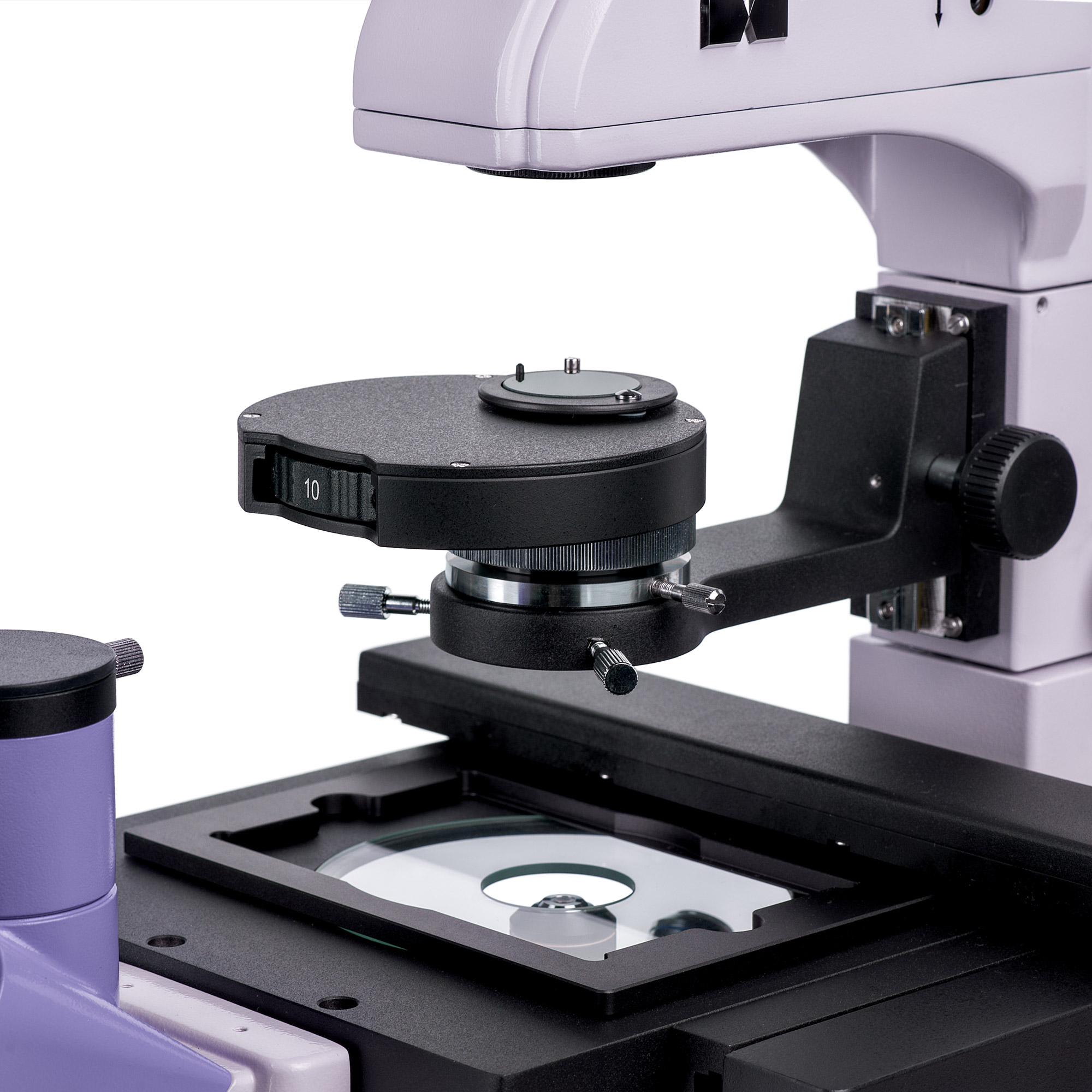

Фазово-контрастный конденсор с 4 положениями: свободное отверстие используется для наблюдения в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличением 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и понятное переключение с одним методом исследования в другое время для экономии и базовой работы исследователя.

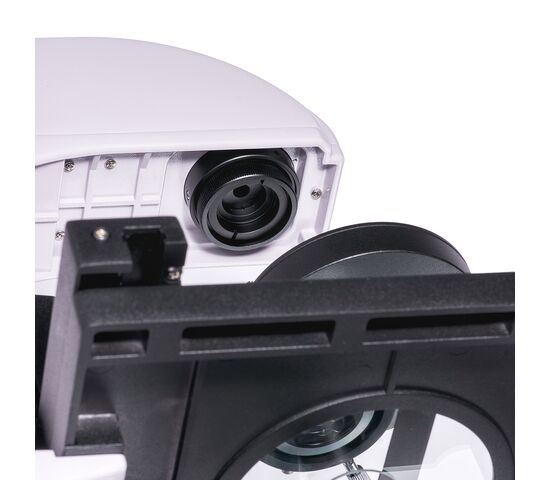

Источник света

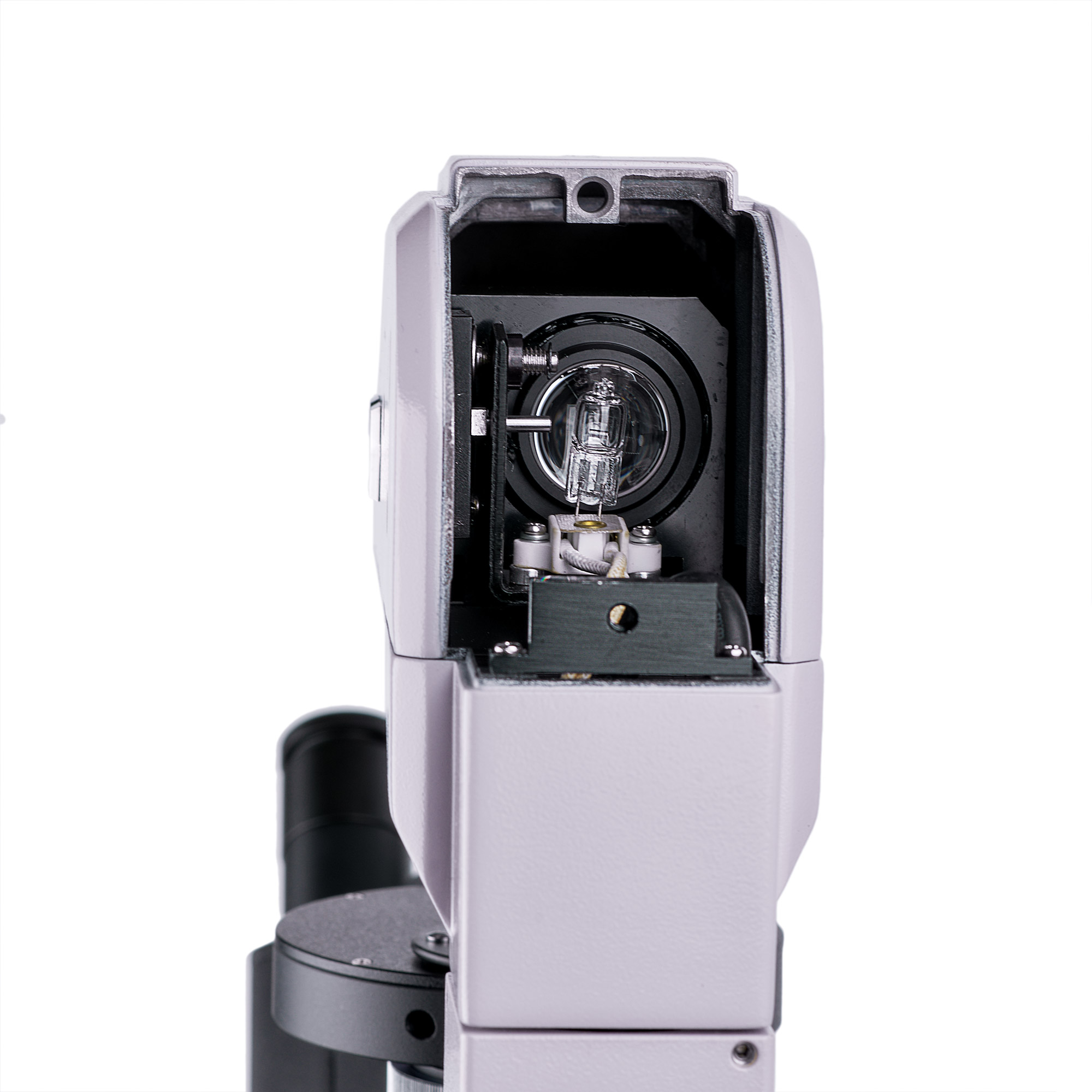

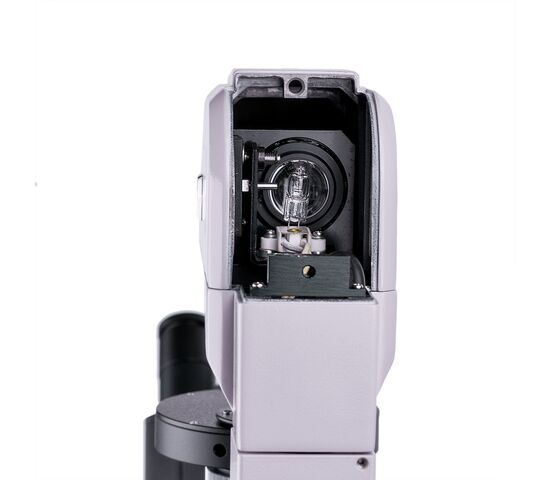

Галогенная лампа излучает свет, комфортной для глаз цветовой температурой. 30-ваттная лампа излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста.
Освещение по Кёлеру
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком разрешении ограничение разрешения на каждое объективное. Равномерное освещение поля без затемнения по краям. Объект исследования помещается в фокус, а файлы изображений удаляются.
Для аксессуаров
разработана линейка аксессуаров.
Дополнительные фазовые объективы 20х и 40х для исследований неконтрастных объектов размером 0,7 мкм и 0,4 мкм.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение объектива, которое чаще всего используется для работы.
Цифровые камеры выводят изображение с помощью микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайдер для измерения объектов работает вместе с окуляром со шкалой или с ПО-камерой.
Основные особенности микроскопа:
- Исследования окрашенных и неокрашенных объектов в лабораторной посуде – чашках Петри, колбах, планшетах
- Методы исследования – светлое поле и фазовый контраст; освещение по Кёлеру
- Отклоняемый штатив для работ с посудой высотой до 165 мм
- Тринокулярная визуальная насадка с высоты изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальная тубус с визуальной насадкой и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
- Фазово-контрастный конденсор по типу вращения диска для быстрого и удобного метода смены метода исследования.
- На предметном столике установлен механизм перемещения посуды по осям X и Y, держатели чашек в комплекте.
- Дополнительные аксессуары
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, остается к компьютеру через интерфейс Wi-Fi.
- Автофокус при работе в HDMI-режиме обеспечивает максимальную резкость изображения
- Разрешение камеры 1920x1080 пикселей – выбор экрана для вывода изображения на монитор или телевизор Full HD
- 60 кадров в секунду через HDMI – для наблюдения за подвижными объектами, записи видео перемещения и подготовки без рывков и запаздывания
- 25 кадров в секунду через Wi-Fi – достаточно для настройки фокуса и обработки изображений в программе
- Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.

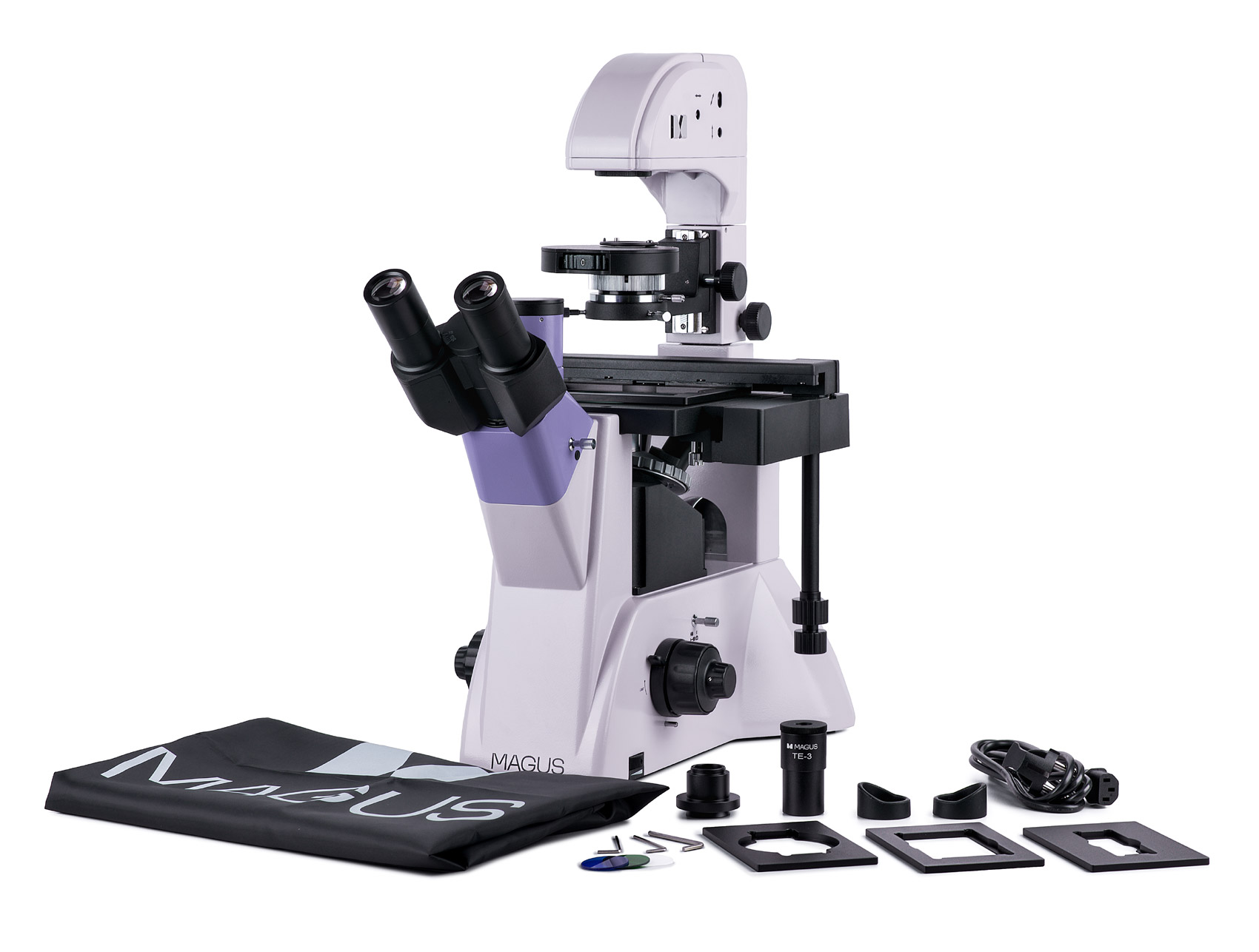

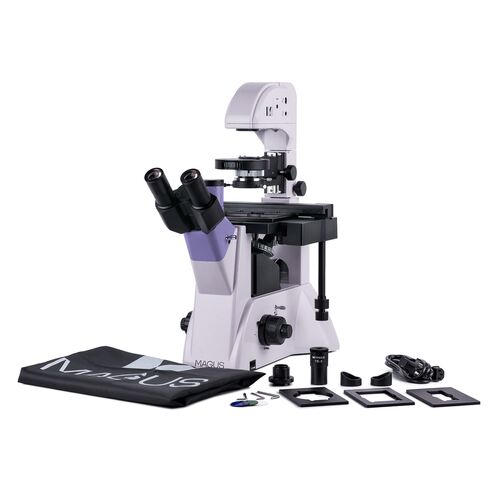

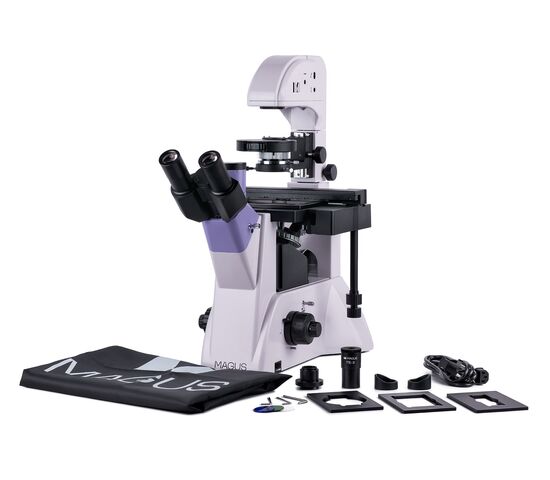

Комплектация
- Цифровая камера MAGUS CHD30 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, конденсорным устройством и револьвером объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25 фазовый
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,40
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,60
- Окуляры 10x/22 мм с удаленным зрачком (2 шт.)
- Неподвижный предметный столик
- Механическое устройство перемещения образца.
- Держатели чашек (4 шт.)
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PHP2 20х/0,40 фазовый WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PHP2 40x/0,60 фазовый WD 3,5 мм
- Калибровочный слайд
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 49x34x73 см |
| Вес в упаковке | 22.25 кг |
| Тип | биологические, световые/оптические, цифровые |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Насадка | Зидентопф с возможностью разворота на 180° |
| Угол наклона окулярной насадки | 45° |
| Диапазон увеличения, крат | 100 — 400 |
| Увеличение, крат (опционально) | 40–500/600/800/1000 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL 10x/0,25, PL 20х/0,40, PL 40x/0,60, PHP2 10х/0,25 фазовый; парфокальная высота 45 мм (*опция: PL 4x/0,10, PHP2 20х/0,40 фазовый, PHP2 40x/0,60 фазовый) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 21,0 (4x); 4,27 (10x); 8,0 (20х); 3,5 (40x) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 227x208 |
| Диапазон перемещения предметного столика, мм | 77/114 |
| Характеристики предметного столика | неподвижный, со стеклянной вставкой Ø118 мм и механическим устройством перемещения образца; держатели лабораторной посуды: 86x129,5, Ø90 мм; 34x77,5 мм, Ø68,5 мм; 57x82 мм, Ø60 мм; 29x77,5 мм, Ø35 мм |
| Конденсор | NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | 12 В / 30 Вт |
| Светофильтры | есть |
| Диапазон рабочих температур, °С | 5...+35 |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Фазово-контрастное устройство | фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10х, 20х и 40х; центрирующий вспомогательный микроскоп |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | верхняя (проходящий свет) |
| Метод исследования | светлое поле, фазово-контрастная микроскопия |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Характеристики камеры | |
| Чувствительный сенсор | SONY CMOS |
| Цветной/монохромный | цветной |
| Число мегапикселей | 2 |
| Максимальное разрешение, пикс | 1920x1080 |
| Размер сенсора | 1/1,9" (7,20x4,05 мм) |
| Размер пикселя, мкм | 3.75x3.75 |
| Автофокус | ✓ |
| Интерфейсные разъемы | HDMI 1.4, Wi-Fi |
| Карта памяти | SD до 32 ГБ |
| Возможность подключения другого оборудования | адаптер Wi-Fi (USB), мышь (USB) |
| Параметры Wi-Fi | 802.11 n, 150 Мбит/с, 20 дБм |
| Светочувствительность | 1120 мВ с 1/30с |
| Отношение сигнал/шум | 0,15 мВ при 1/30 с |
| Время выдержки | 0,06 мс – 918 мс |
| Возможность записи видео | ✓ |
| Кадровая частота, кадров в секунду @ при разрешении, пикс | 25@1920x1080 (Wi-Fi), 60@1920x1080 (HDMI) |
| Место установки | канал визуализации, окулярный тубус вместо окуляра |
| Формат файлов фотосъемки | *.jpg |
| Формат файлов видеозаписи | *.asf |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип крепления | C-mount |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | адаптер постоянного тока 12В, 1А |
| Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
| Диапазон рабочей влажности | 30 — 80 |
| Характеристики монитора | |
| Тип матрицы | IPS |
| Диагональ дисплея, дюйм | 13.3 |
| Разрешение дисплея, пикс | 1920x1080 (Full HD) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Диапазон рабочих температур, °С | -15...+55 |
| Диапазон рабочей влажности | 10 — 90 |
| Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
| Потребляемая мощность, Вт | 12 (максимум) |
