Описание
С помощью слайда MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5) можно выполнить калибровку программы анализа изображений для повышения точности измерений. Он позволяет определить коэффициент поправки, используемый программой для расчетов в реальных единицах. Также слайд может быть использован для определения цены деления окулярной шкалы.

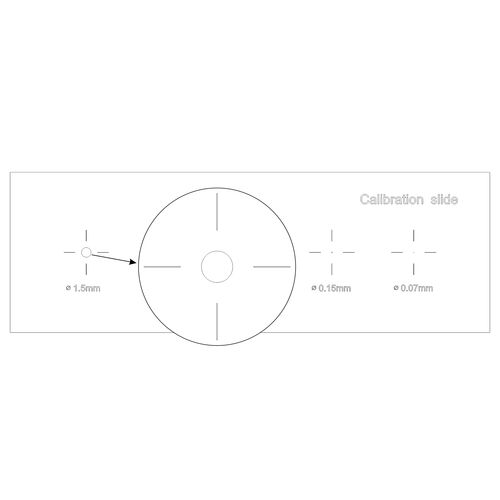

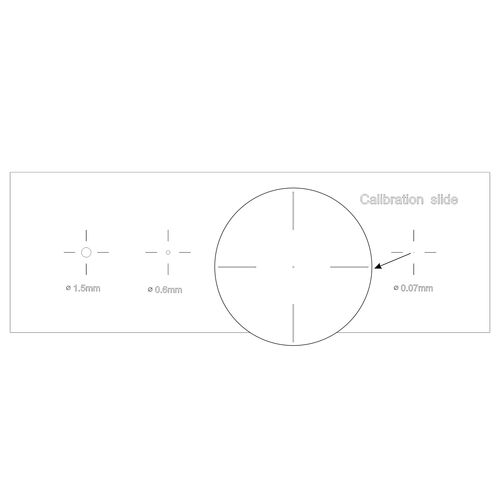

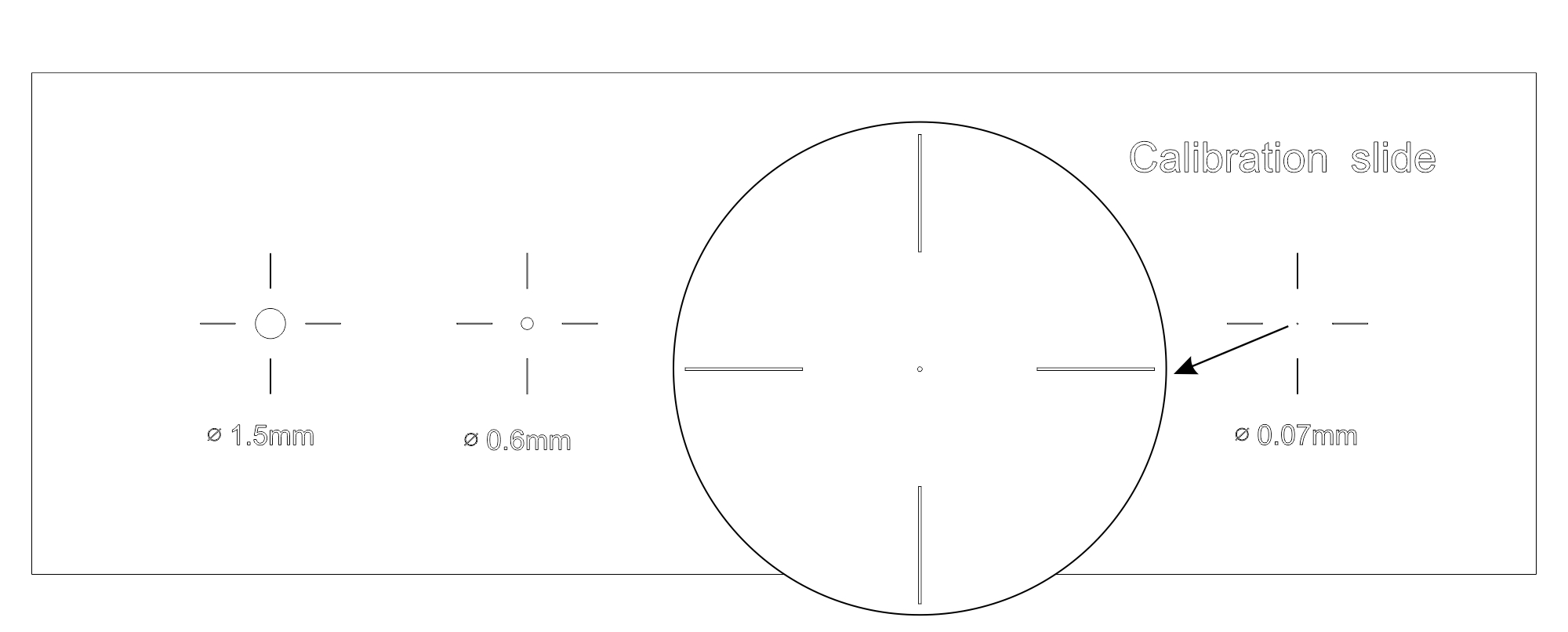

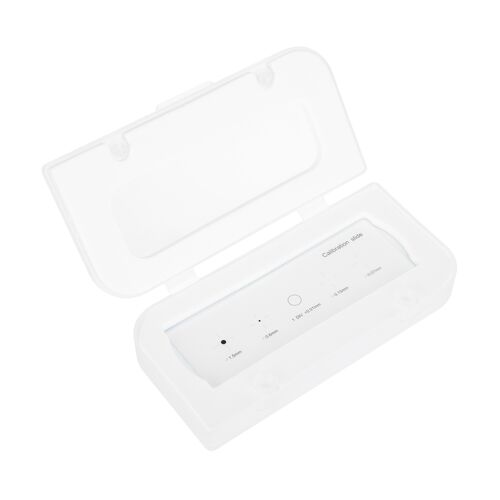

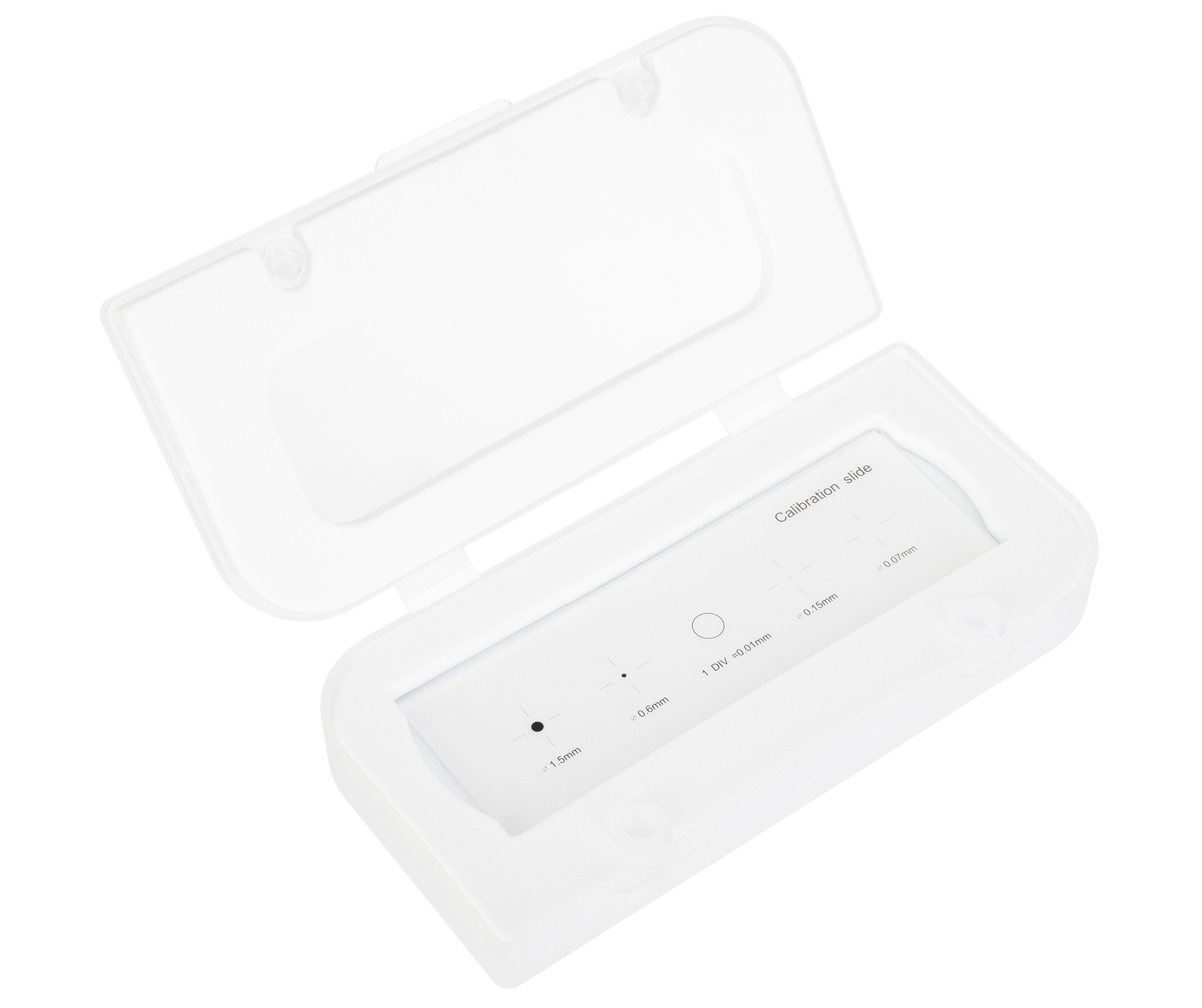

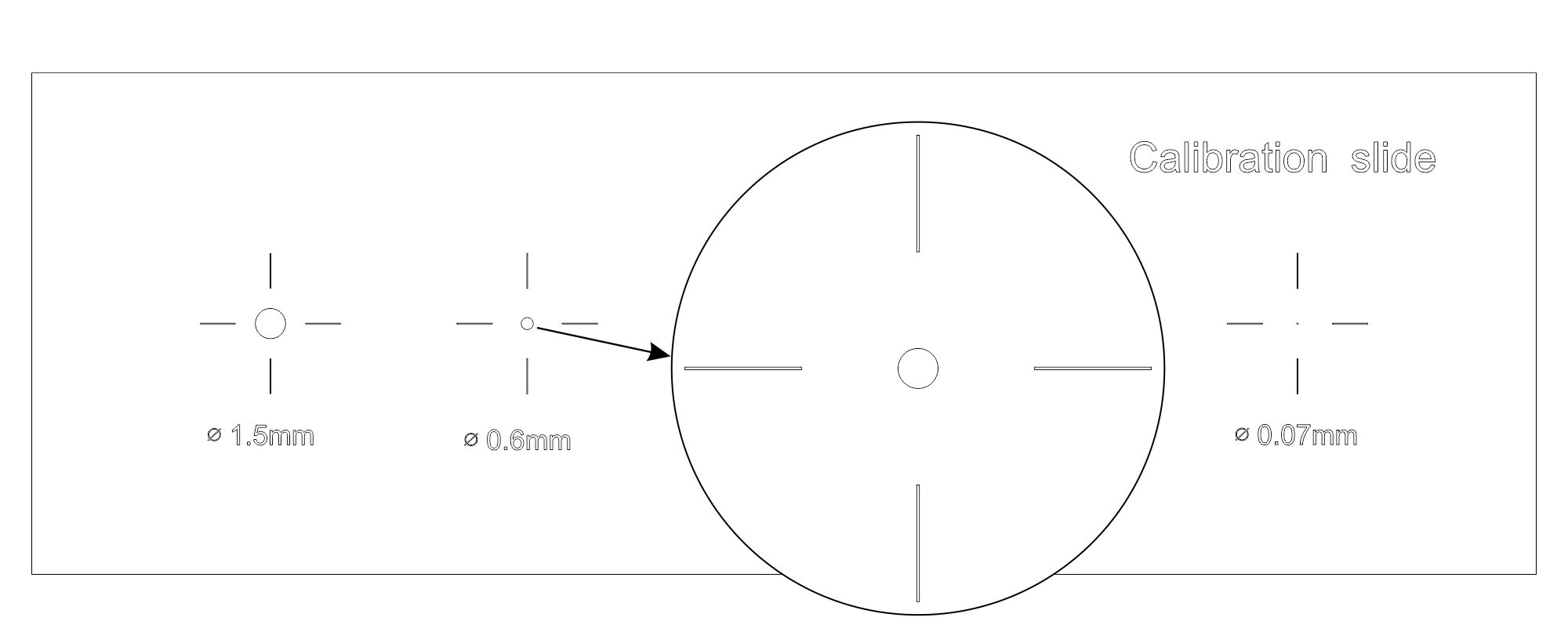

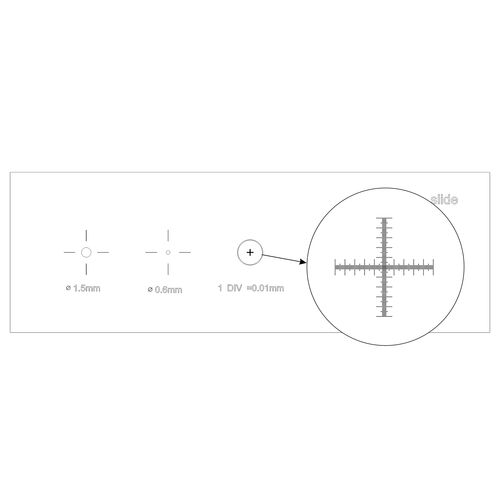

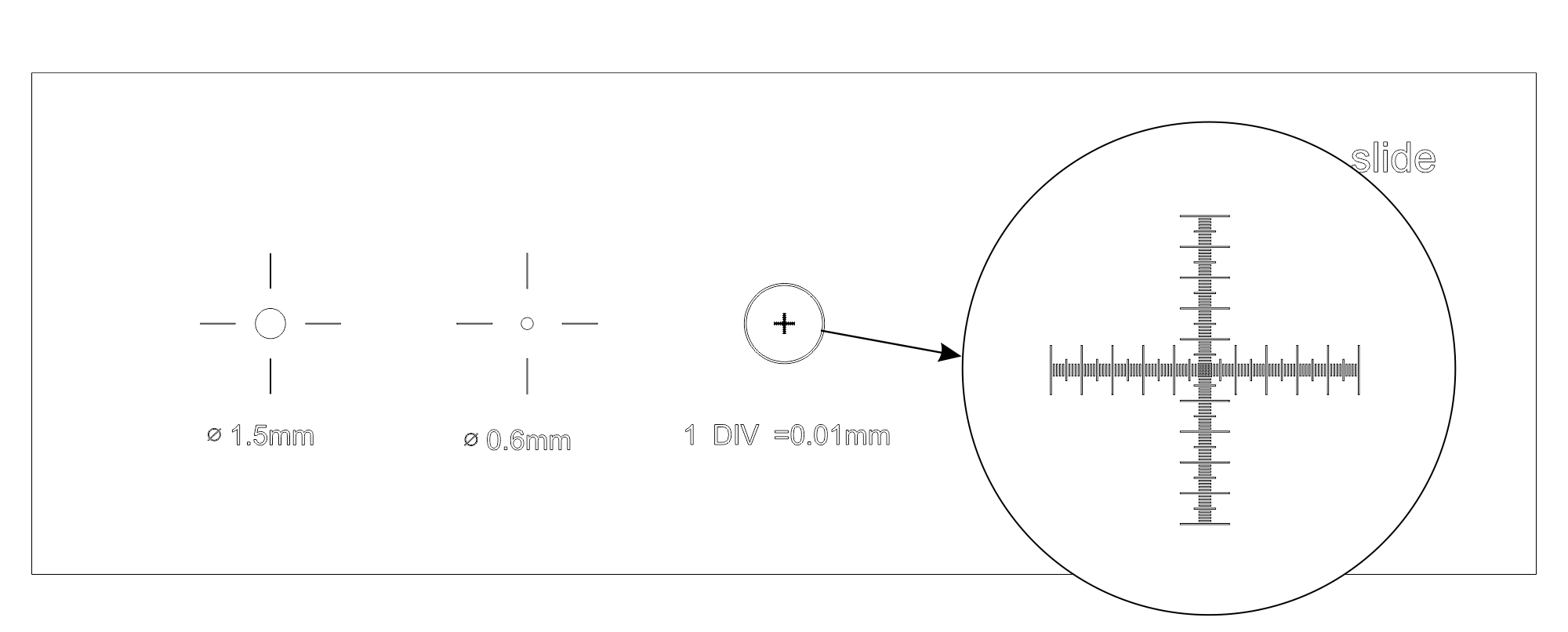

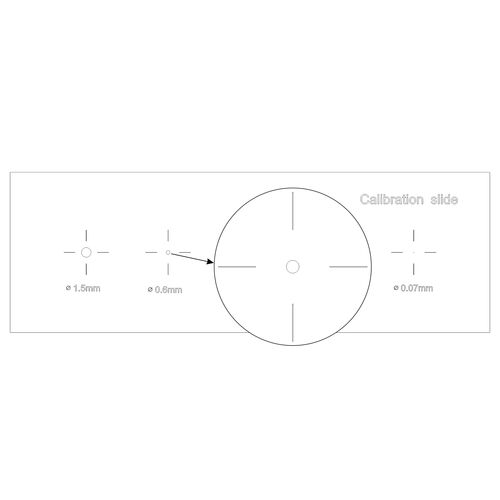

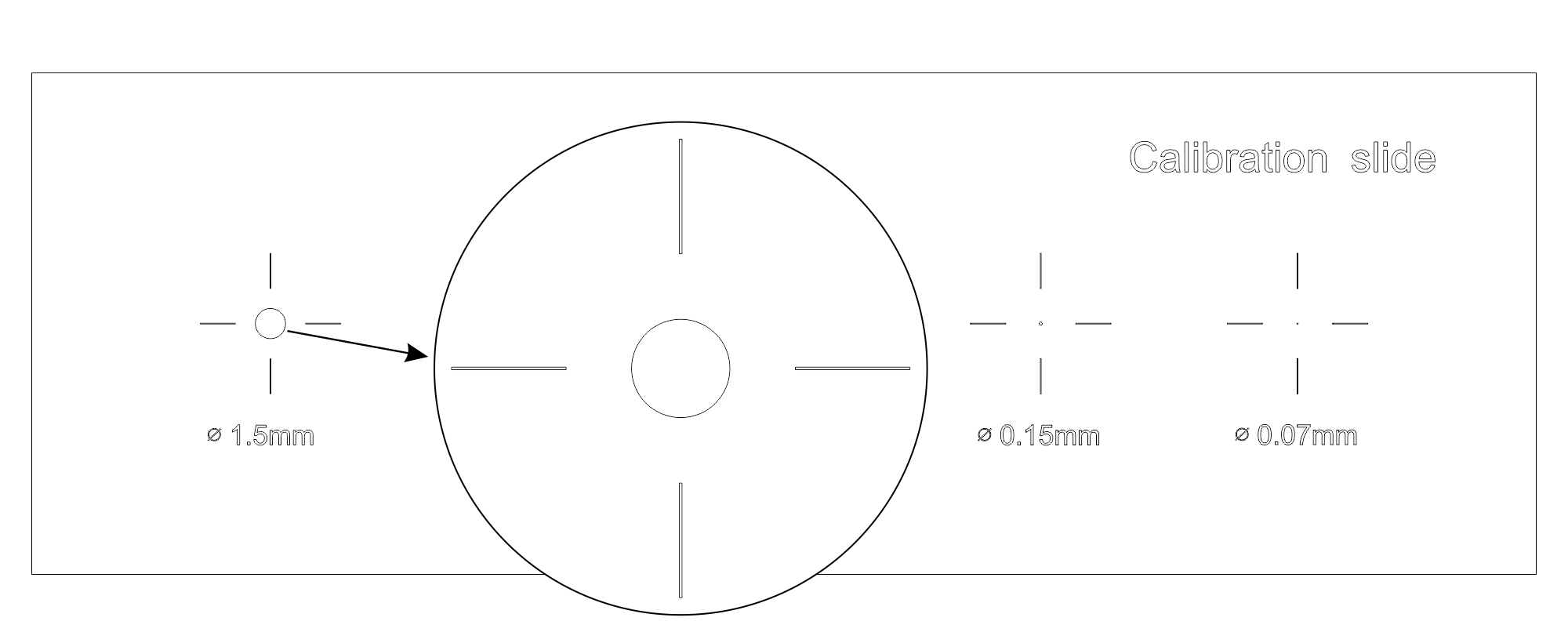

Калибровочный слайд MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5) по своим размерам соответствует стандартному предметному стеклу. Материалом изготовления послужило оптическое стекло. На слайд нанесены окружности, диаметр которых составляет 0,07 мм, 0,15 мм, 0,6 мм и 1,5 мм, есть также горизонтальная и вертикальная микрометрические шкалы на 100 делений. Цена одного деления – 0,01 мм.
Калибровка программы анализа изображений
Калибровку следует выполнять для каждого объектива в отдельности. Полученный поправочный коэффициент позволит проводить точные измерения в выбранных единицах (миллиметрах или микронах).
Порядок калибровки:
- Зафиксируйте слайд на предметном столике микроскопа.
- Поворотом револьверного устройства выберите рабочий объектив.
- Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
- В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
- Введите название калибровки и перепроверьте значения.
- Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.
Калибровка окулярной шкалы
Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.
Порядок калибровки:
- Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
- Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
- Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
- При работе на объективе малой кратности высчитайте, сколько делений шкалы окуляра помещается в шкалу слайда.
- При работе на объективе средней или большой кратности сделайте наоборот – посчитайте количество делений шкалы слайда, поместившихся в шкалу окуляра.
- Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
- Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Формула расчета цены деления шкалы окуляра:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
