Описание
Качество и механические свойства металлопродукции напрямую зависят от размера зерна. Международный стандарт ASTM E112 устанавливает унифицированную методологию перевода качественной оценки размера зерна («мелкое» или «крупное») в количественный показатель – число зерна G. Стандартный индекс обеспечивает объективность оценки, что является обязательным условием для контроля качества, сертификации, научно-исследовательских работ и инженерных расчетов.
Окуляр MAGUS ESM10 разработан для оперативного и точного определения размера зерна в полном соответствии с ASTM E112. Он устанавливается на металлографический микроскоп вместо стандартного окуляра с увеличением 10х. Второй тубус микроскопа оснащается парным окуляром без шкалы. Окуляр MAGUS ESM10 проецирует в поле зрения эталонную шкалу, которая накладывается на изображение микроструктуры исследуемого образца. Оператор проводит визуальное сравнение с калиброванными эталонами, результатом которого является точное определение числа зерна G. Следует отметить, что более высокое значение G соответствует более мелкому зерну.
Окуляр со шкалой стандарта ASTM E112 предназначен для оснащения металлографических микроскопов, используемых в промышленных и исследовательских лабораториях, на предприятиях металлургического и машиностроительного комплексов – там, где требуется серийный и точный анализ структуры материалов.
Основные особенности:
- Соответствие стандарту ASTM E112 – важно для сертификации и контроля качества
- Точность измерений: позволяет объективно определять размер зерна в сравнимых единицах

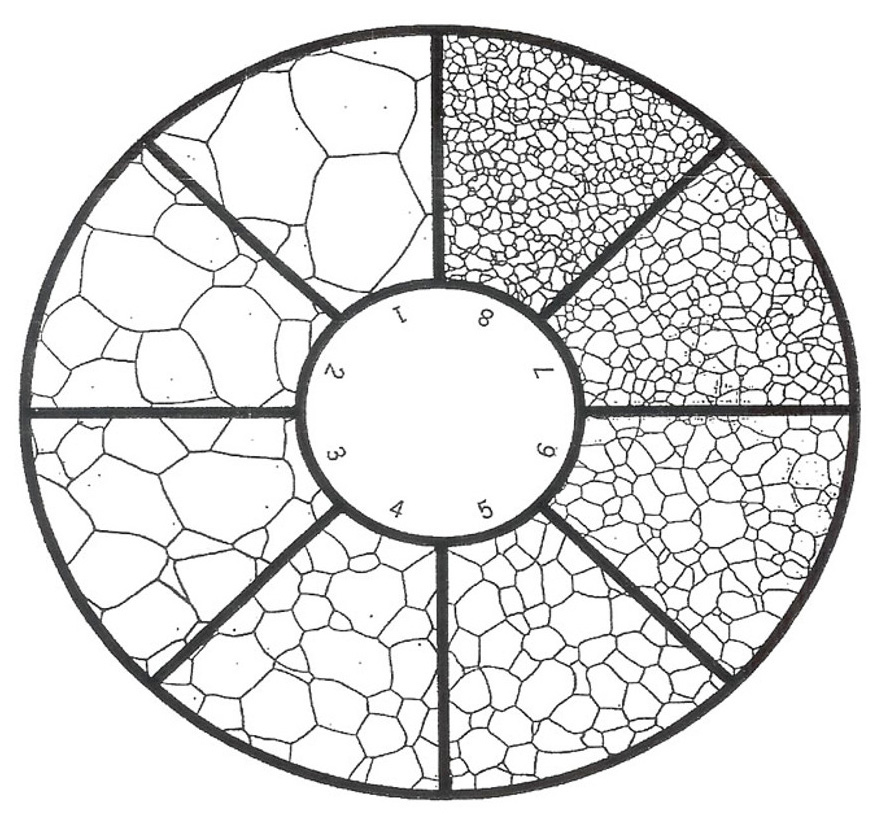

- Эталонные изображения на шкале от G=1 до G=8
- Сконструирован для металлографических микроскопов с окулярной трубкой диаметром 30 мм
Совместимость:
- Микроскоп металлографический MAGUS Metal 600
- Микроскоп металлографический MAGUS Metal 600 BD
- Микроскоп металлографический MAGUS Metal 630
- Микроскоп металлографический MAGUS Metal 630 BD
- Микроскоп металлографический MAGUS Metal 650
- Микроскоп металлографический MAGUS Metal 650 BD
- Микроскоп металлографический инвертированный MAGUS Metal V700
- Микроскоп металлографический инвертированный MAGUS Metal V700 BD
- Микроскоп металлографический инвертированный MAGUS Metal V700 DIC
Характеристики набора
| Артикул | 86221 | |
| Страна | КНР для ПАО «Левенгук» (Россия) | |
| Бренд | MAGUS (Магус) | |
| Гарантия | 6 месяцев | |
| Размер упаковки (ДxШxВ) | 4x7x4 см | |
| Вес в упаковке | 0.09 кг | |
| Материал линз | оптическое стекло | |
| Увеличение, крат | 10 | |
| Поле зрения, мм | 22 | |
| Возможность диоптрийной коррекции, D | нет | |
| Посадочный диаметр, мм | 30 | |
| Эталонные изображения на шкале | от №1 до №8 |
