Система визуализации Микромед Visual Lite H7 4MP для микроскопа

Назначение устройства

Устройство предназначено для преобразования оптического изображения в цифровое с просмотром в реальном времени на жидкокристаллическом дисплее. В базовом комплекте устройство используется с микроскопами. С помощью дополнительных переходников устройство может быть установлено на телескопы, зрительные трубы и другие оптические наблюдательные приборы. Представляет из себя цветной IPS монитор, объединенный с камерой CMOS.

Применение

Устройство широко используется для визуальных интерактивных методов в учебном процессе, промышленного контроля, измерений линейных величин, исследований в биологии, химии и физике. Результаты исследований могут быть сохранены на карту micro SD, устанавливаемую в слот на мониторе. Для питания камеры и монитора в устройство встроен аккумулятор.

Работает «из коробки»

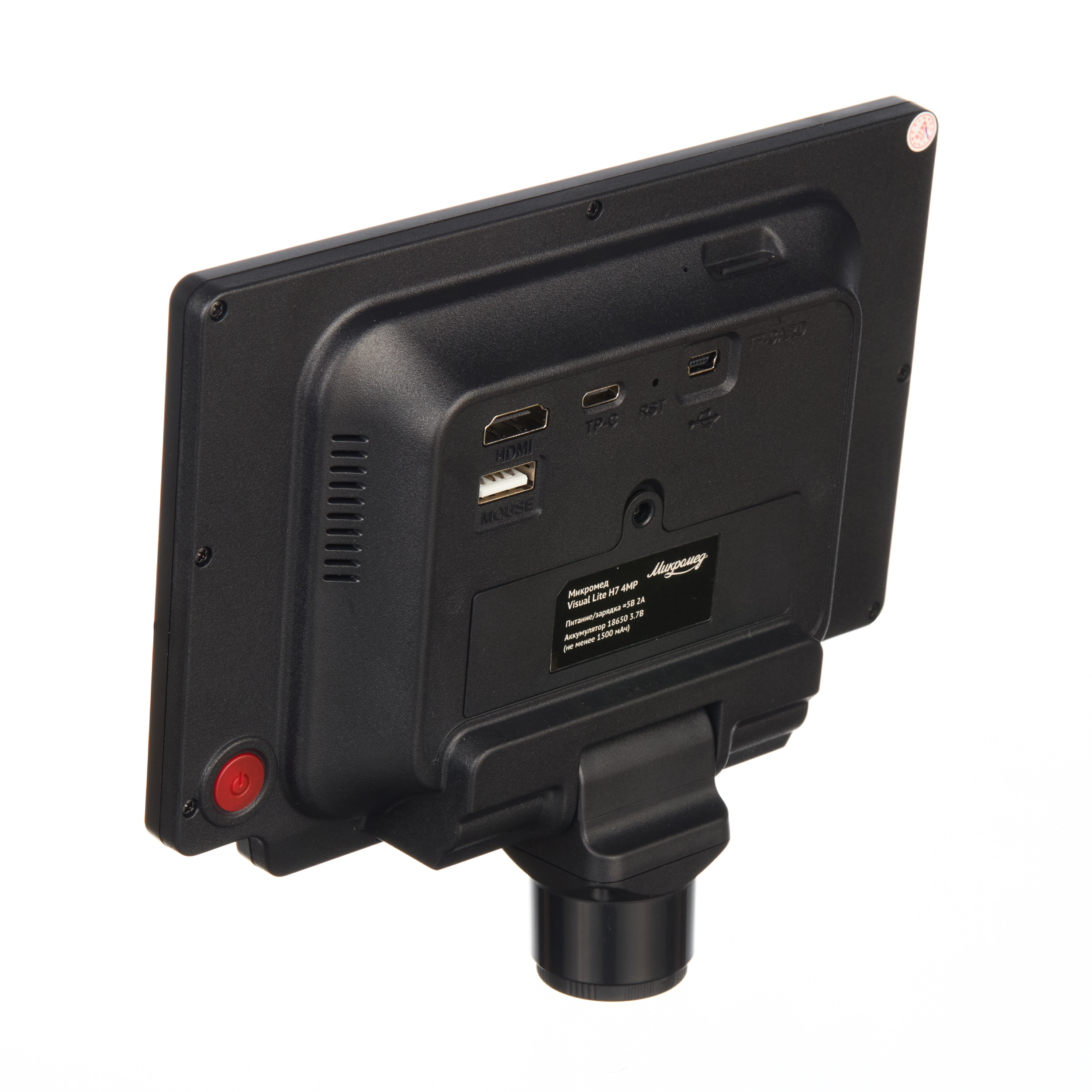

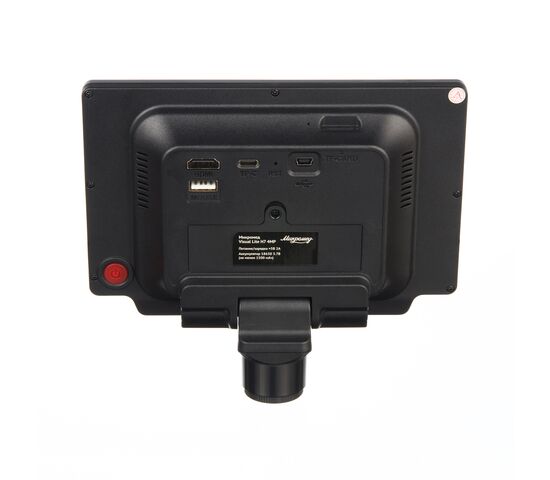

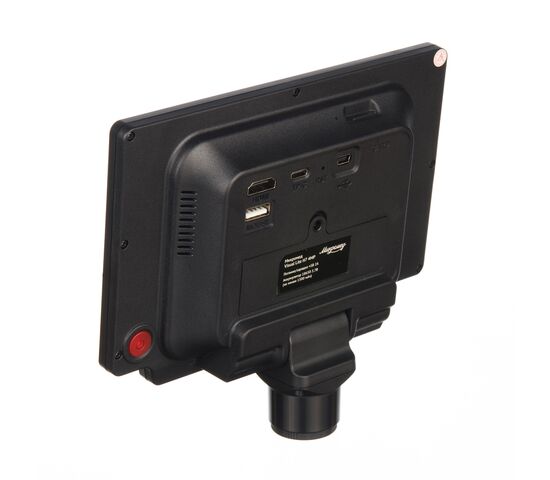

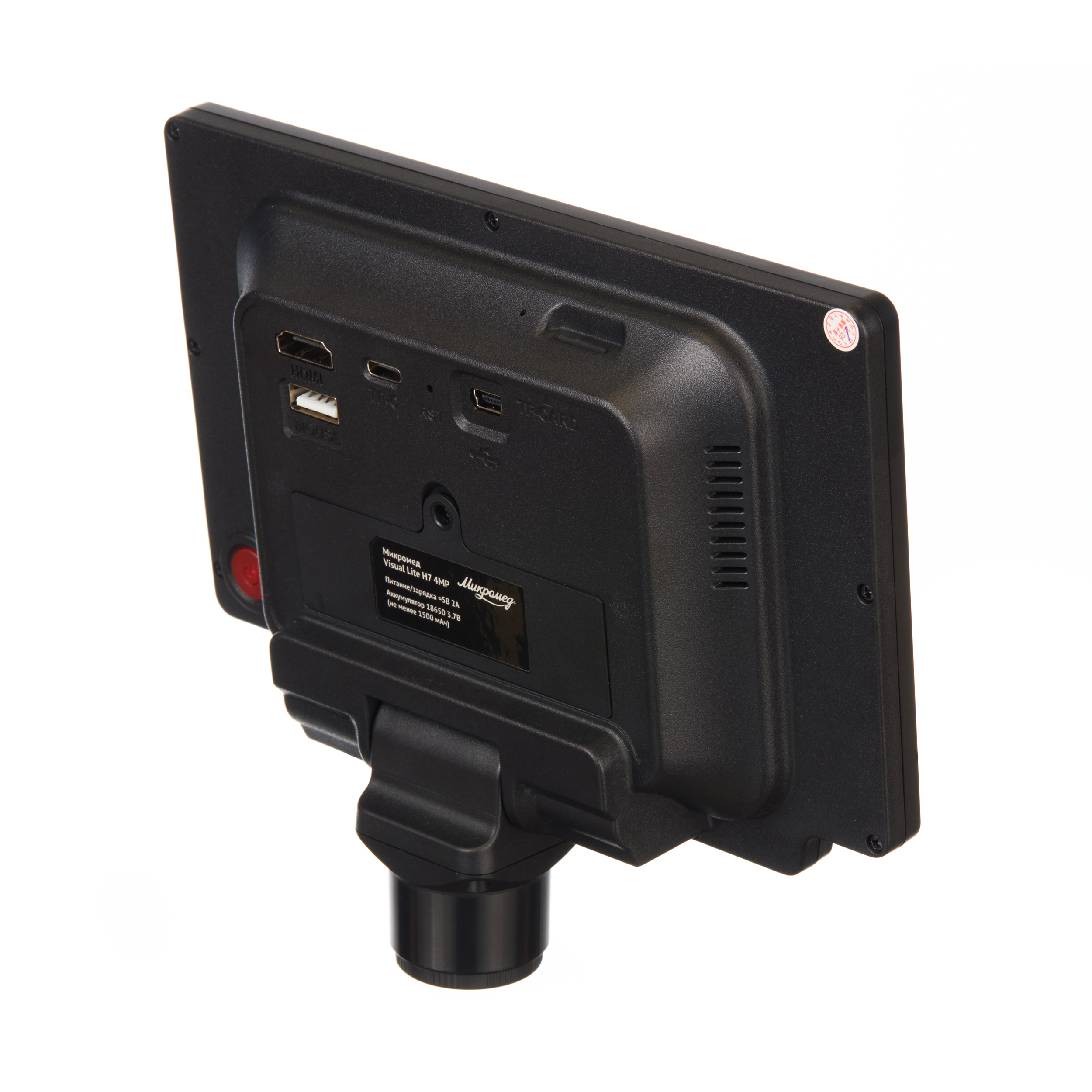

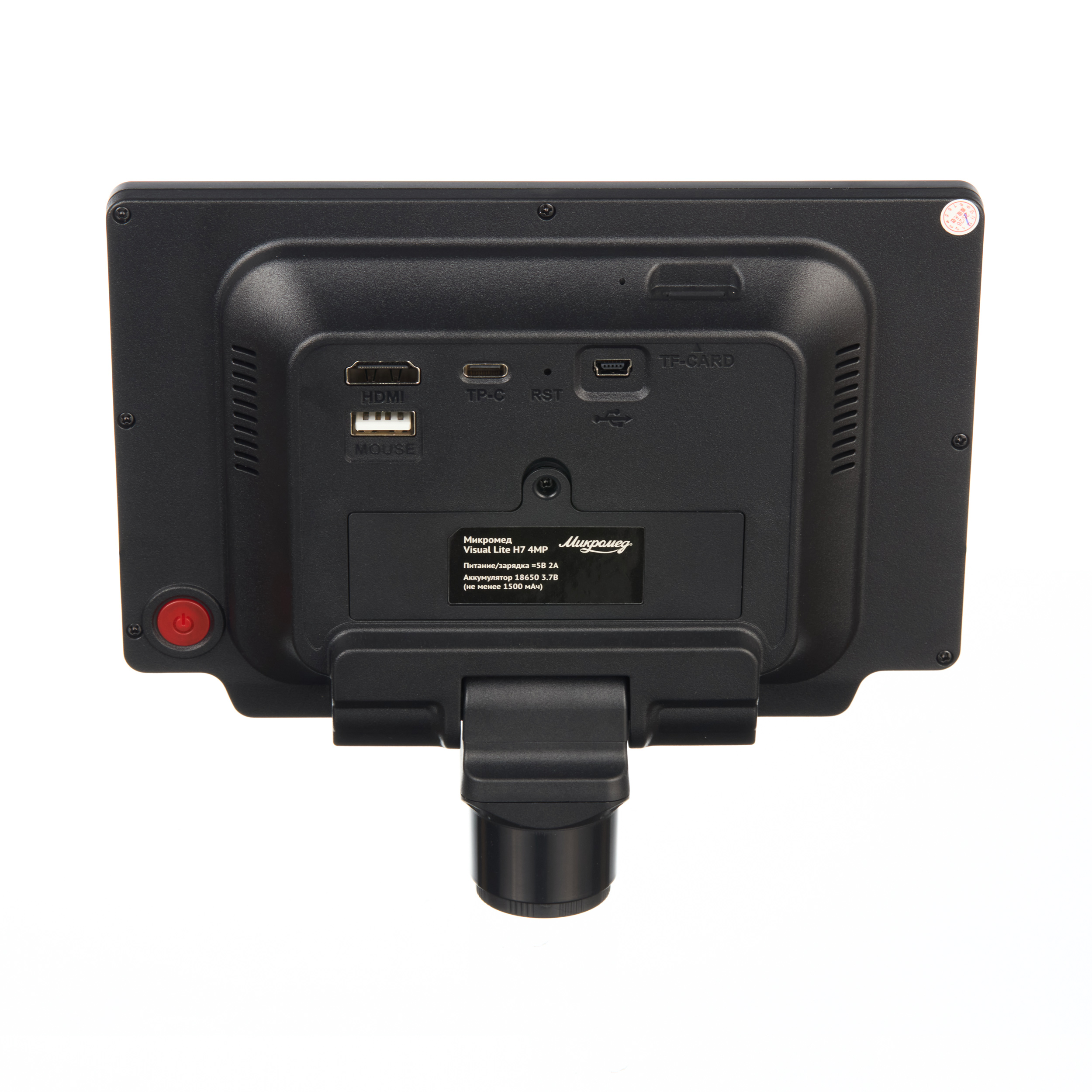

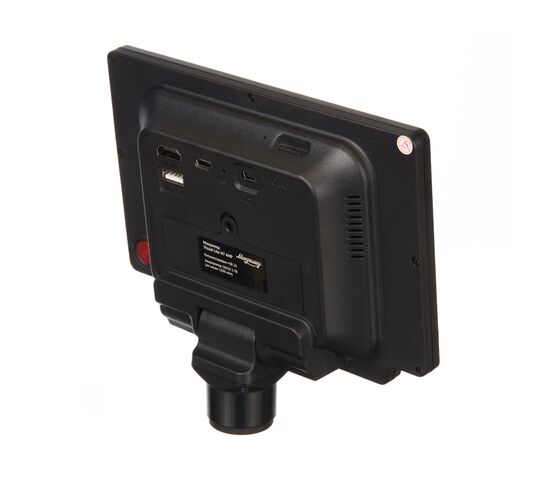

Все, что требуется для начала работы, это установить устройство на микроскоп с помощью одного из двух комплектных адаптеров. Установить приложение TOX - APP по коду непосредственно с монитора и подключиться к локальной Wi-Fi сети к мобильному устройству, или к внешнему устройству через порты HDMI или USB Type C.

Универсальная установка

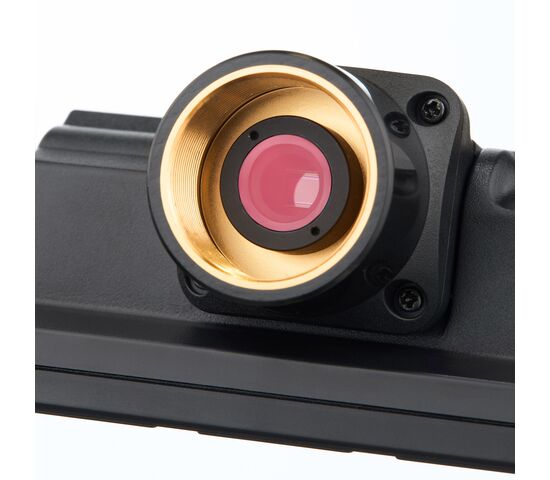

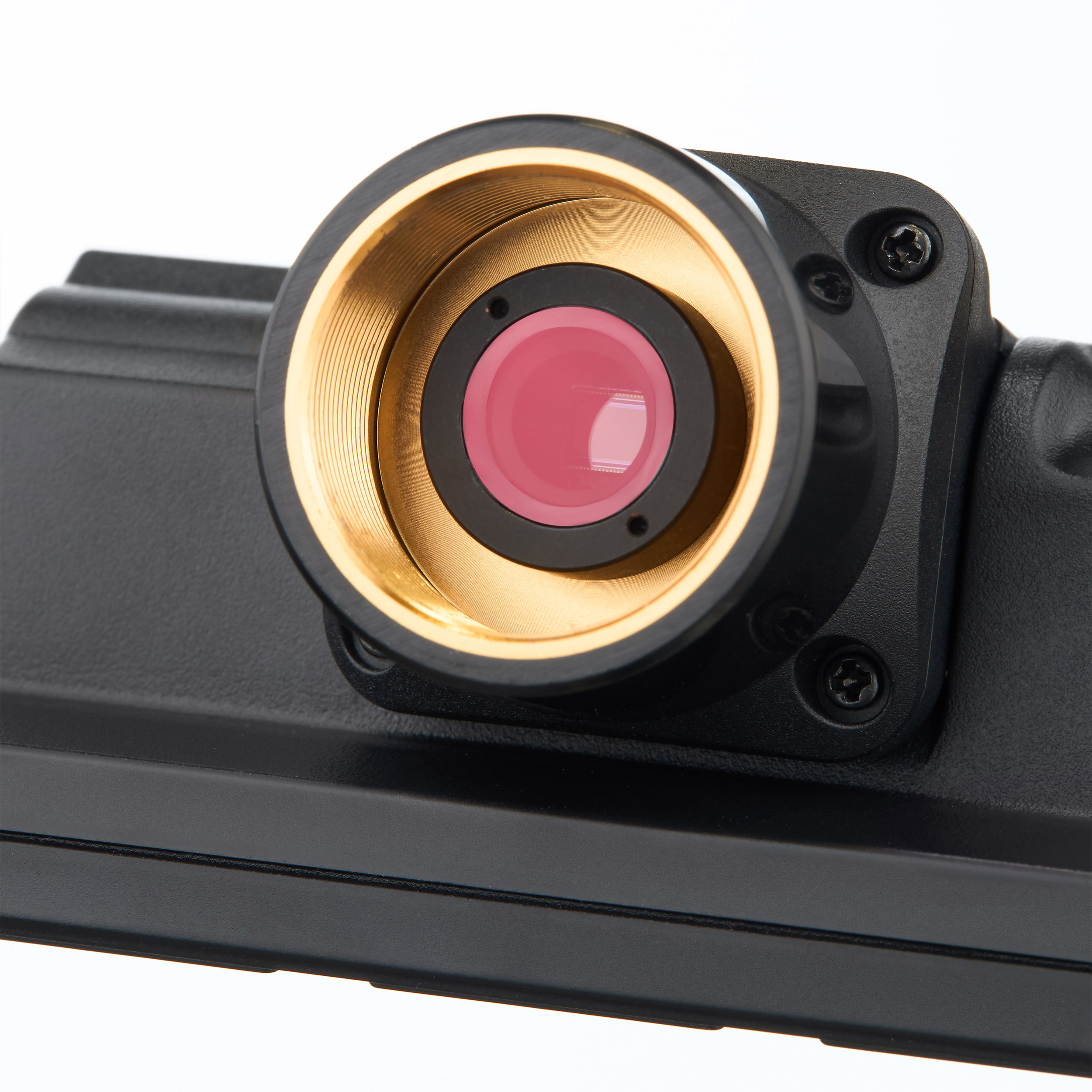

Универсальность достигается благодаря двум посадочным стандартам – резьбой C-mount и адаптеру Е-тип Ø 23.2 мм. Это позволяет без ограничений использовать устройство со многими моделями микроскопов – с тринокулярными, с бинокулярными и с монокулярными с тубусом Ø 23.2 мм. Устройство устанавливается в окулярный тубус микроскопа вместо оптического окуляра. Для использования со стереомикроскопами предназначаются переходники 23.2 - 30.0 и 23.2 - 30.5, используемые совместно с комплектным адаптером Е-тип. Высокая чувствительность CMOS сенсора камеры позволяют применять устройство не только с микроскопами - любой оптический наблюдательный прибор, будь то телескоп или зрительная труба быть превращен в цифровой. Для установки также потребуются дополнительные переходники.

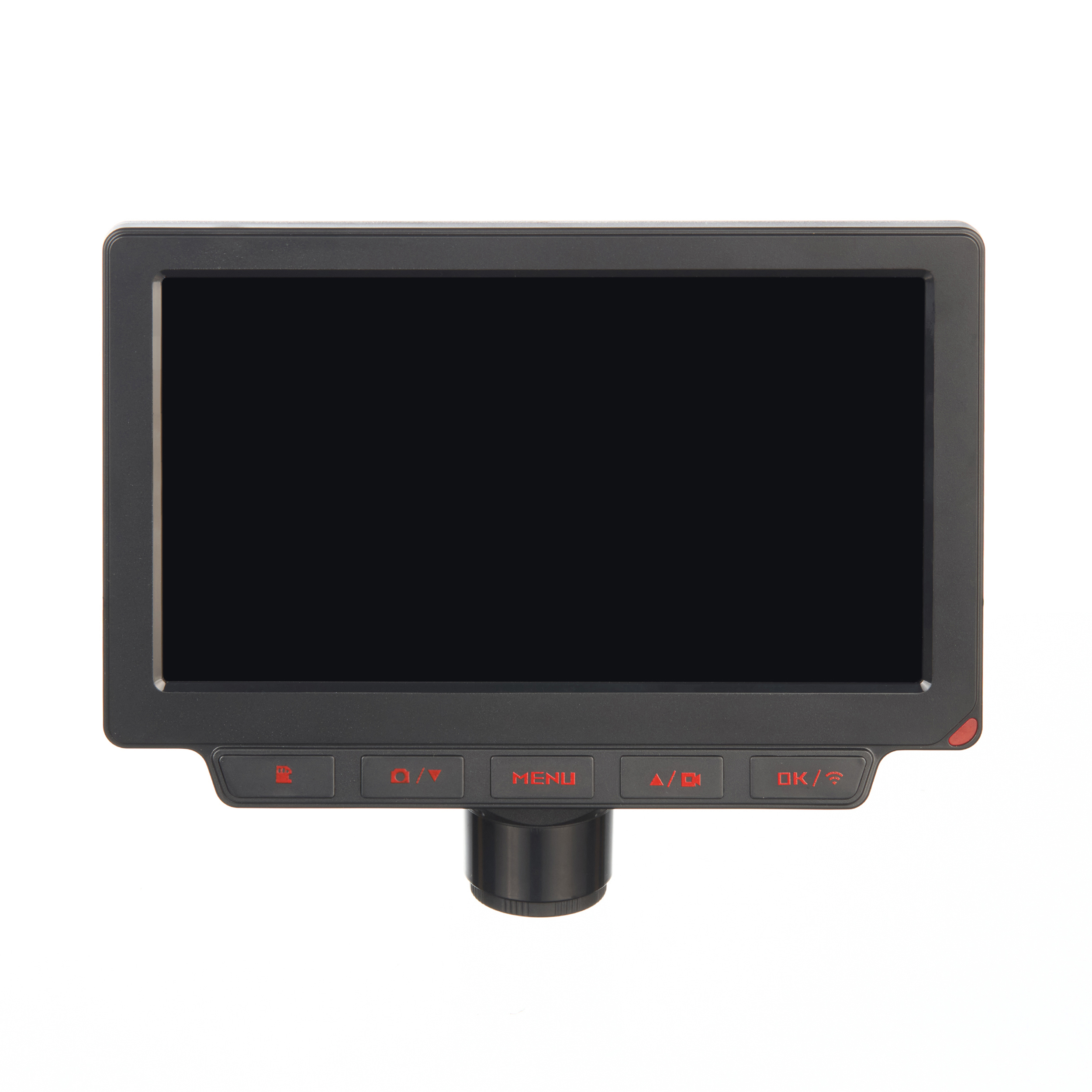

Монитор с углом обзора до 170⁰

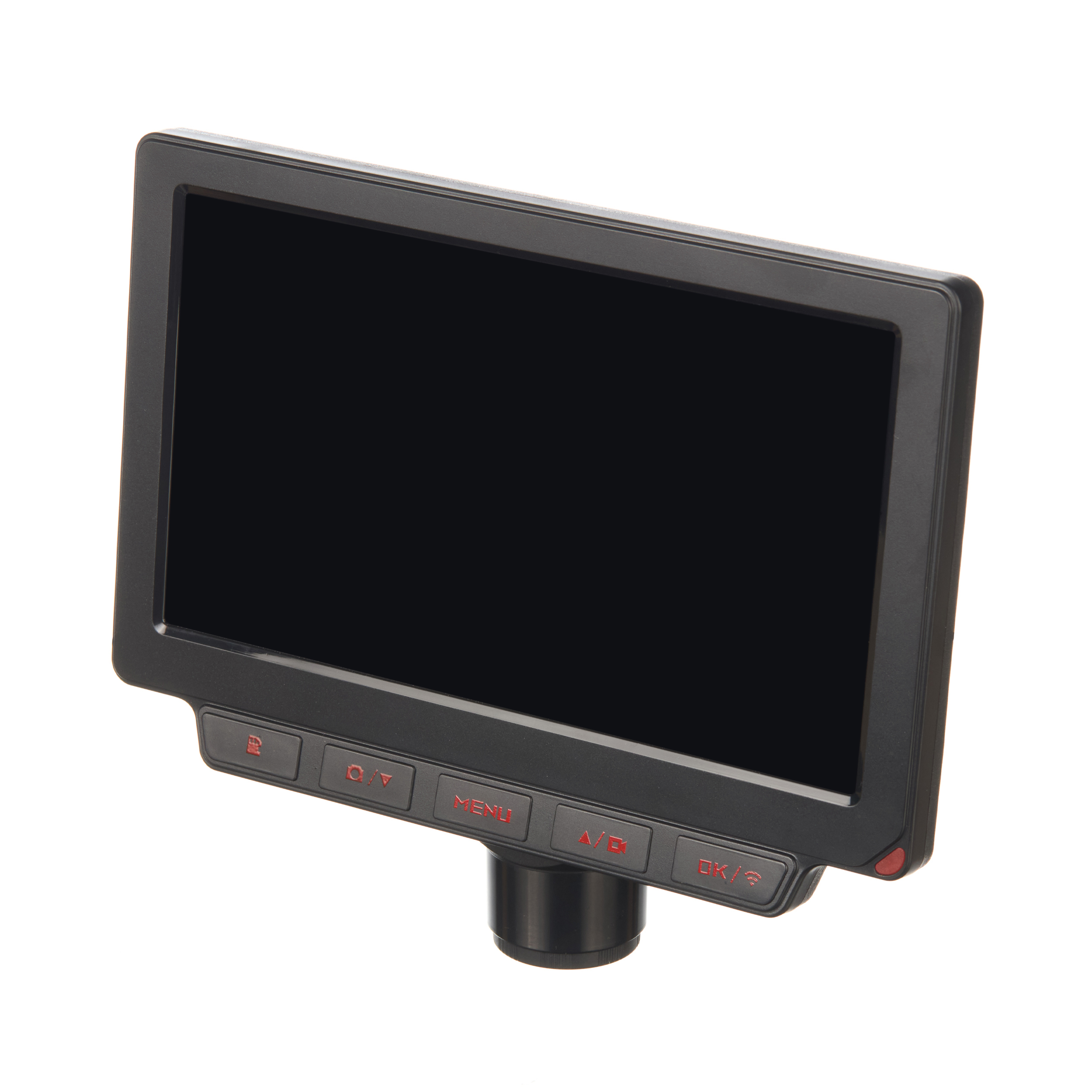

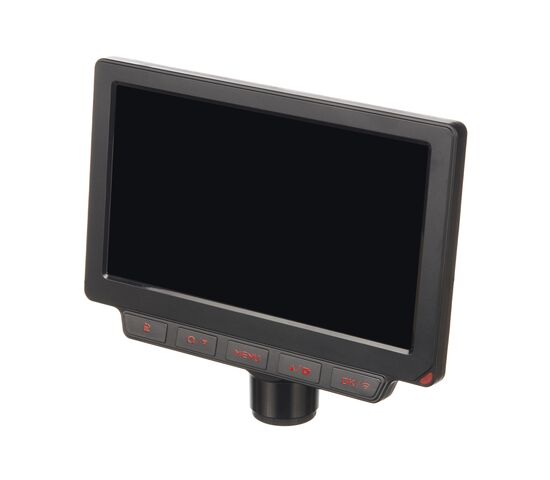

Монитор на матрице с технологией IPS позволяет без чрезмерного напряжения глаз исследовать изображения объектов без подключения к ПК. Жидкокристаллическая матрица IPS позволяет наблюдать отчетливое изображение с углами обзора до 170⁰ без затемнения, это позволяет участвовать в исследованиях нескольким лицам и проводить наблюдения с достаточным комфортом. Монитор имеет диагональ 7”, его разрешение 1024 х 600 точек. Монитор подвижно закреплен на кронштейне и имеет возможность наклона до 85⁰, что позволяет настроить его положение для комфортного наблюдения.

Кнопки, Wi-Fi и мышь

Управление основными функциями устройства осуществляется кнопками, расположенными на корпусе монитора, так же может быть использована дополнительно приобретаемая USB мышь. Настройки позволяют подключаться к сети Wi-Fi, выходить в главное меню и настраивать с его помощью основные функция, такие как, контрастность, резкость, вводить коррекцию экспозиции, устанавливать баланс белого, сохранять на карту micro SD изображения и видео.

К дополнительным настройкам доступ можно получить в приложении TOX – APP и при использовании ПО Micromed View.

Высокочувствительный сенсор

Сенсор CMOS интегрированный в устройство позволяет захватывать оптическое изображение и преобразовывать его в цифровое. Цветной CMOS сенсор имеет разрешение 4Мр, формат 1/3”, разрешение сенсора 4Мп позволяет просматривать видео Full HD при скорости передачи данных 25 кадров в секунду и записывать фото файлы с расширением до 8 Мп.

Подключение по Wi-Fi

Позволяет использовать смартфон или планшет и дистанционно управлять с его помощью настройками из приложения TOX - APP. Приложение предоставляет пользователю дополнительные возможности по сохранению и систематизации необходимых файлов и позволяет обмениваться данными в процессе обучения внося тем самым в обучение интерактивные элементы. Скачать приложение для Android и IOS можно непосредственно с дисплея устройства по QR -коду.

Сохранение данных

Сохранение данных возможно на карту памяти формата micro SD. Кроме того, данные для сохранения могут быть переданы по сети Wi-Fi на любое поддерживаемое устройство или сохранены на жесткий диск при работе с ПК.

Питание устройства

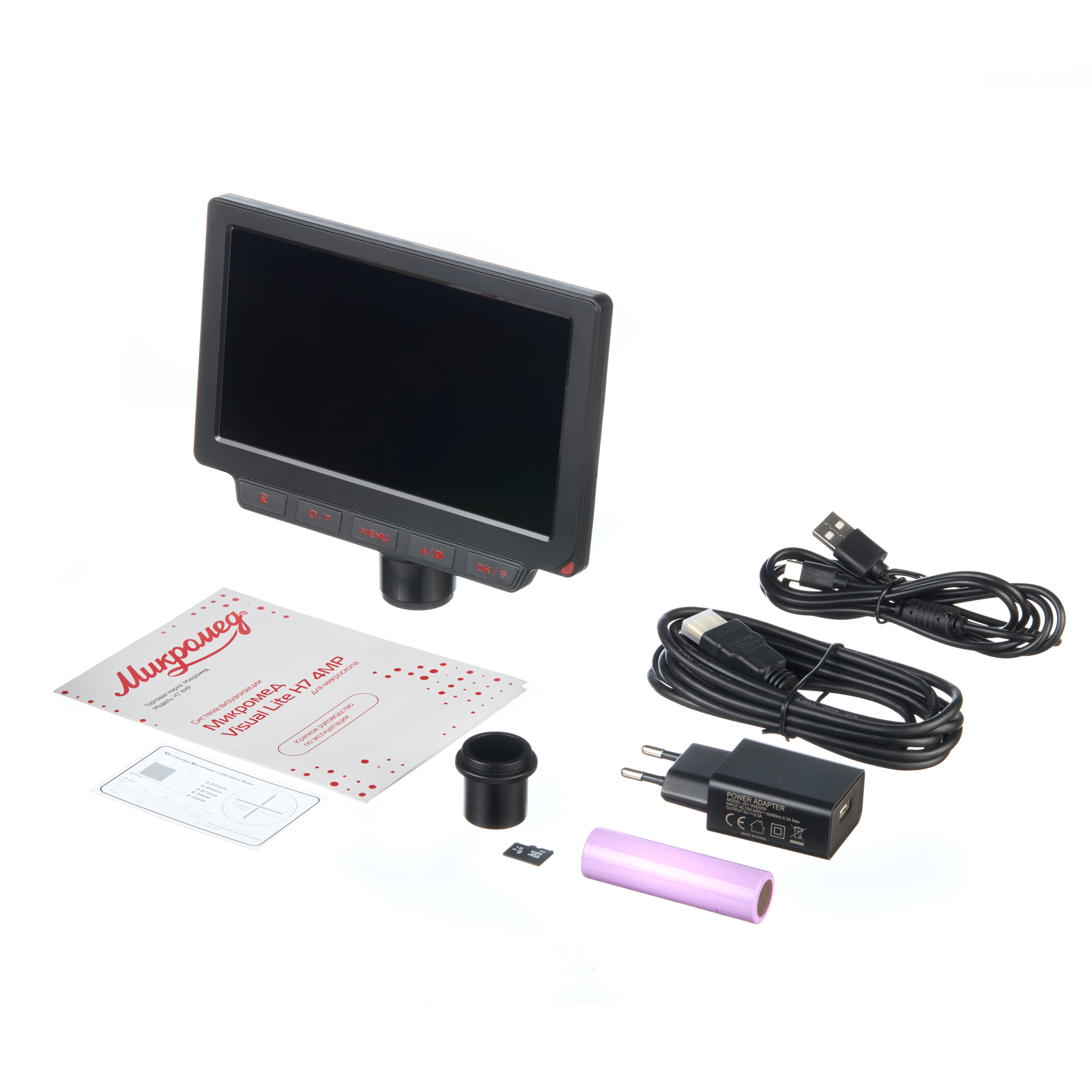

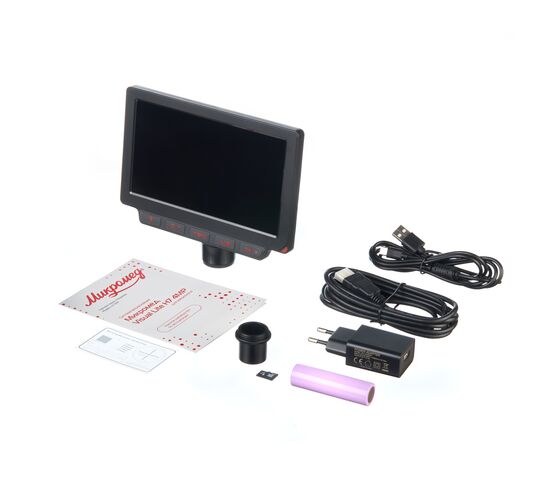

В комплекте устройства Li-Ion аккумулятор Тип 18650 емкостью 2000 мАч. Для зарядки аккумулятора в комплект устройства входит сетевой адаптер 5В с кабелем USB2.0 - USB Type C.

Особенности:

• Камера и жидкокристаллический IPS дисплей в одном устройстве
• Цветной CMOS сенсор с разрешением 4Мр
• Запись видео Full HD (1920 x 1080)
• Подключение по Wi-Fi и управления с устройств Android или IOS
• Подключение к ПК
• Наклоняемый кронштейн дисплея для комфортной работы
• Посадочный стандарт C-mount и адаптер 23.2 мм в комплекте.
• Питание от встроенного аккумулятора
• Слот для карты памяти micro SD

Рекомендуемое ПО для работы с ПК – MicromedView.
