Описание

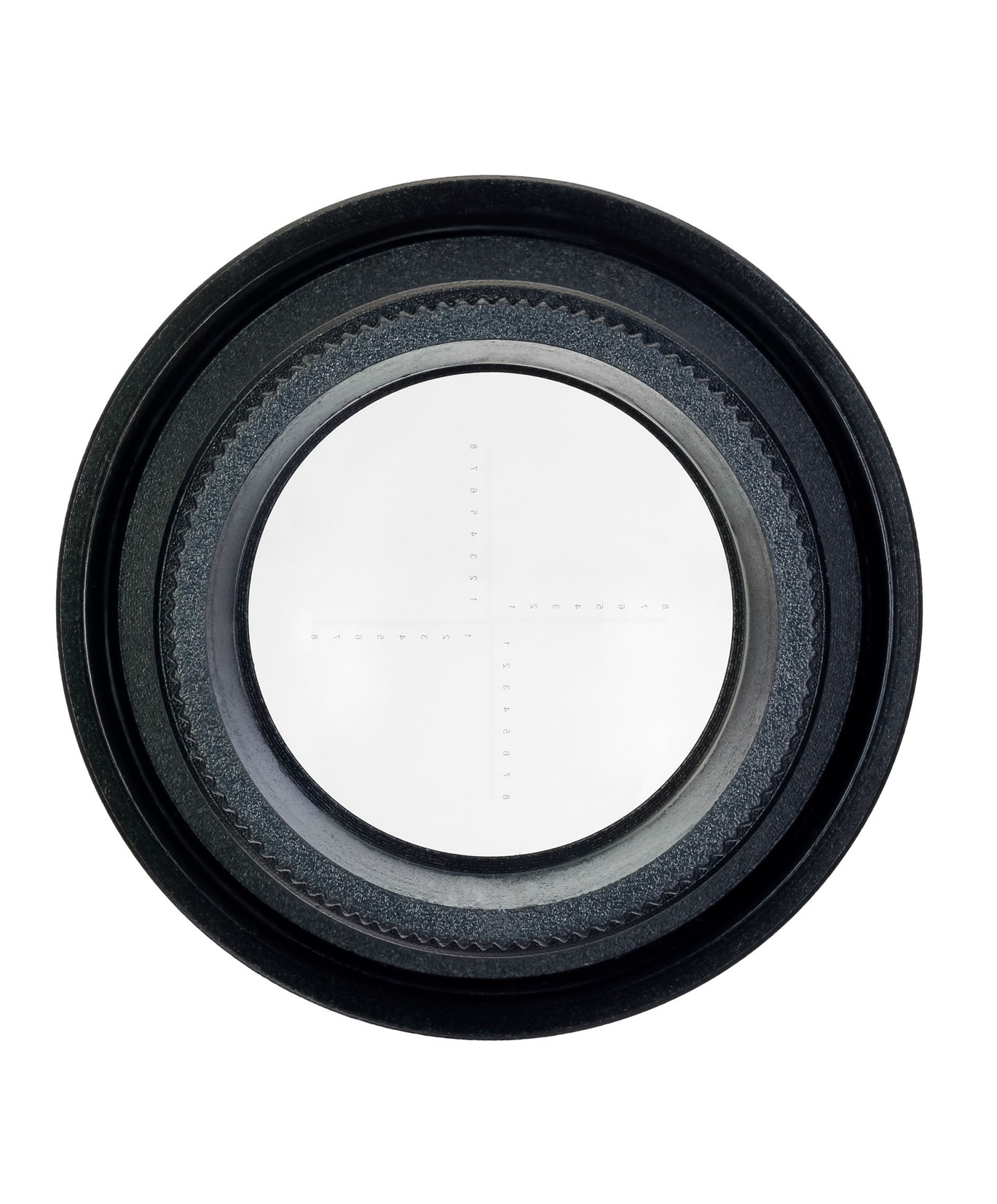

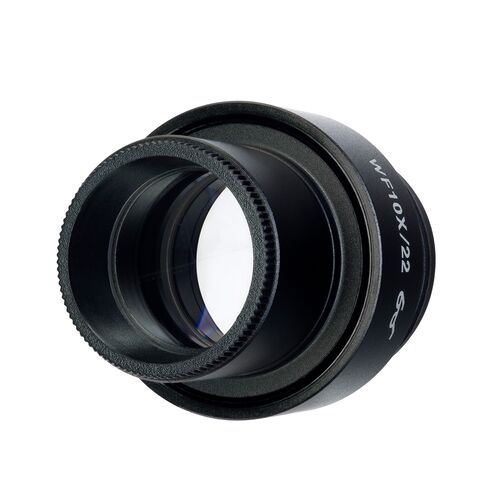

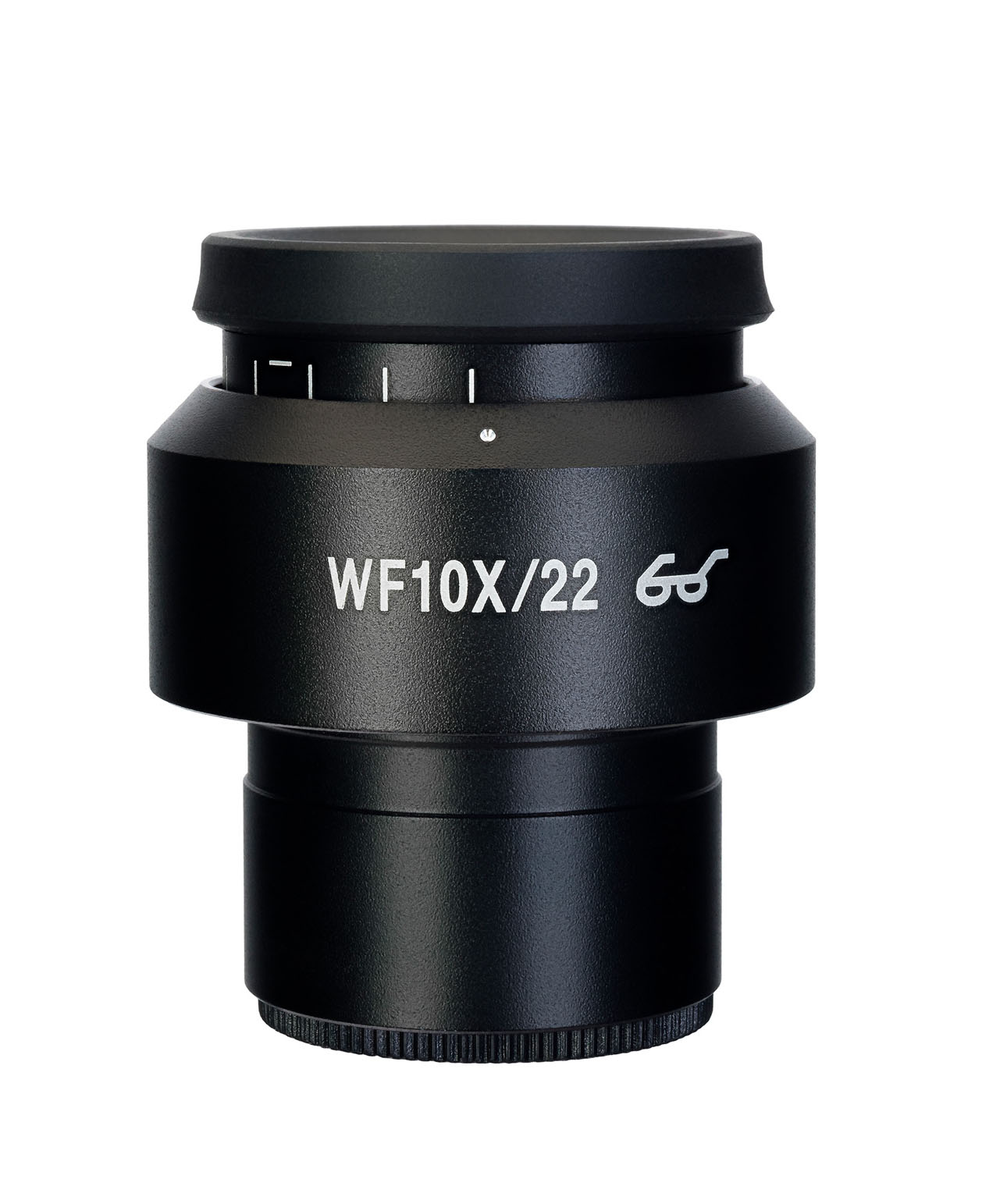

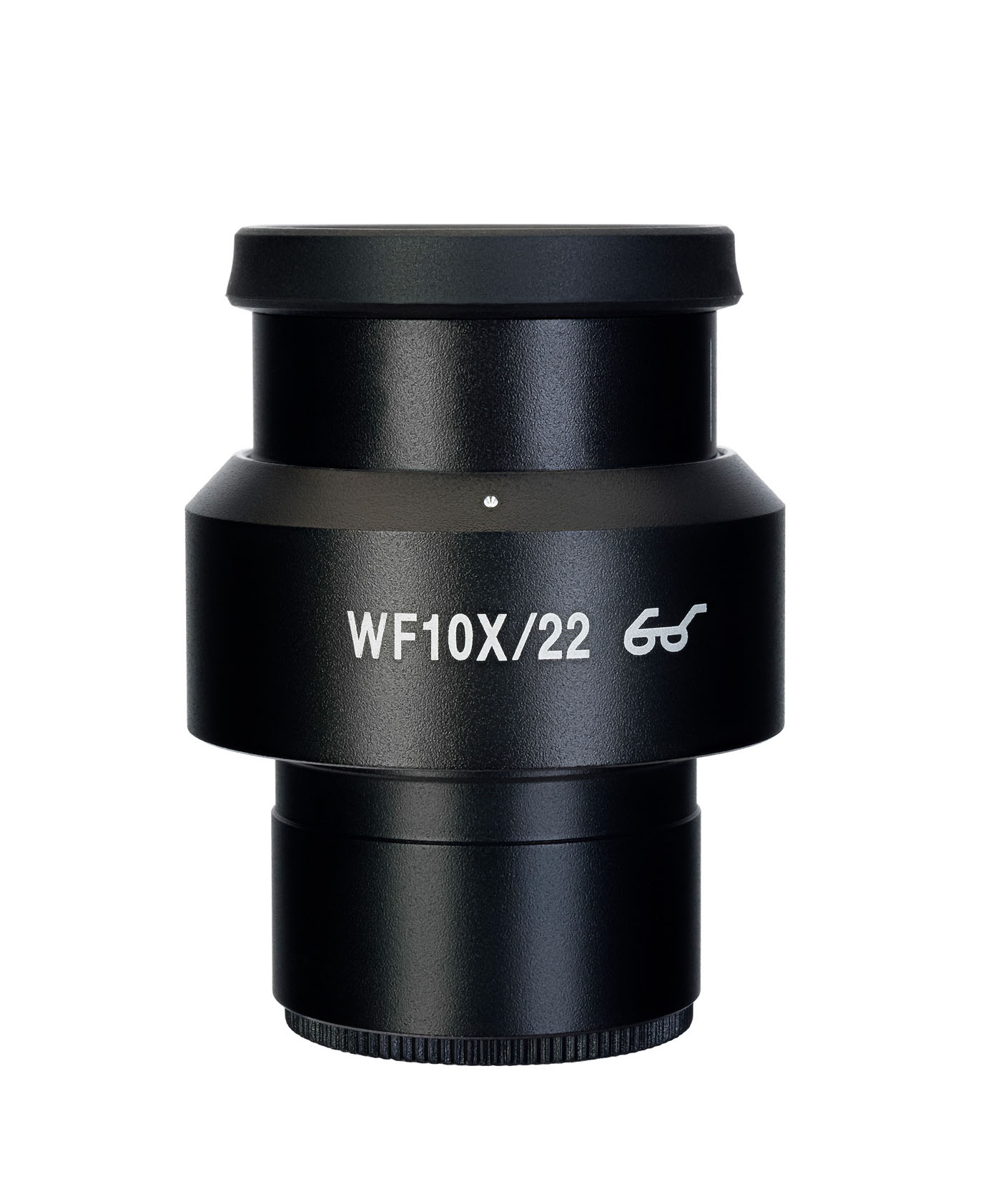

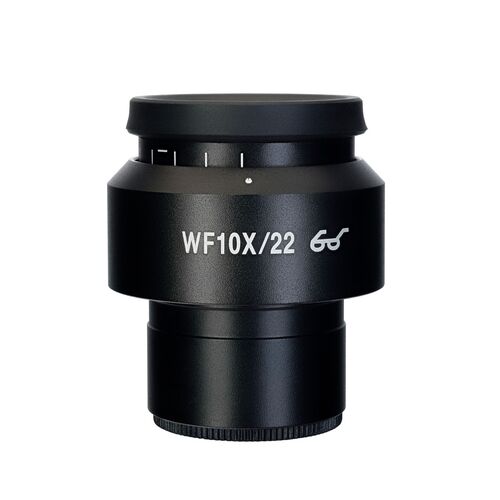

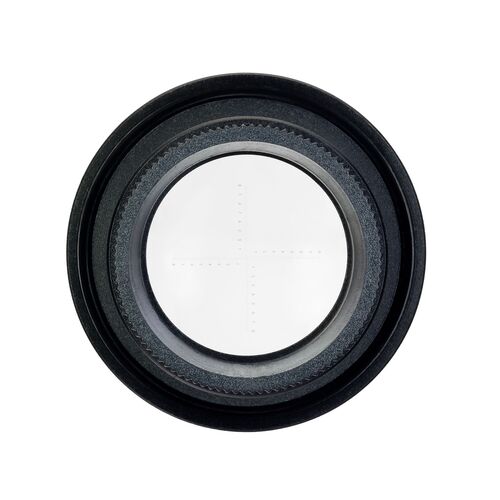

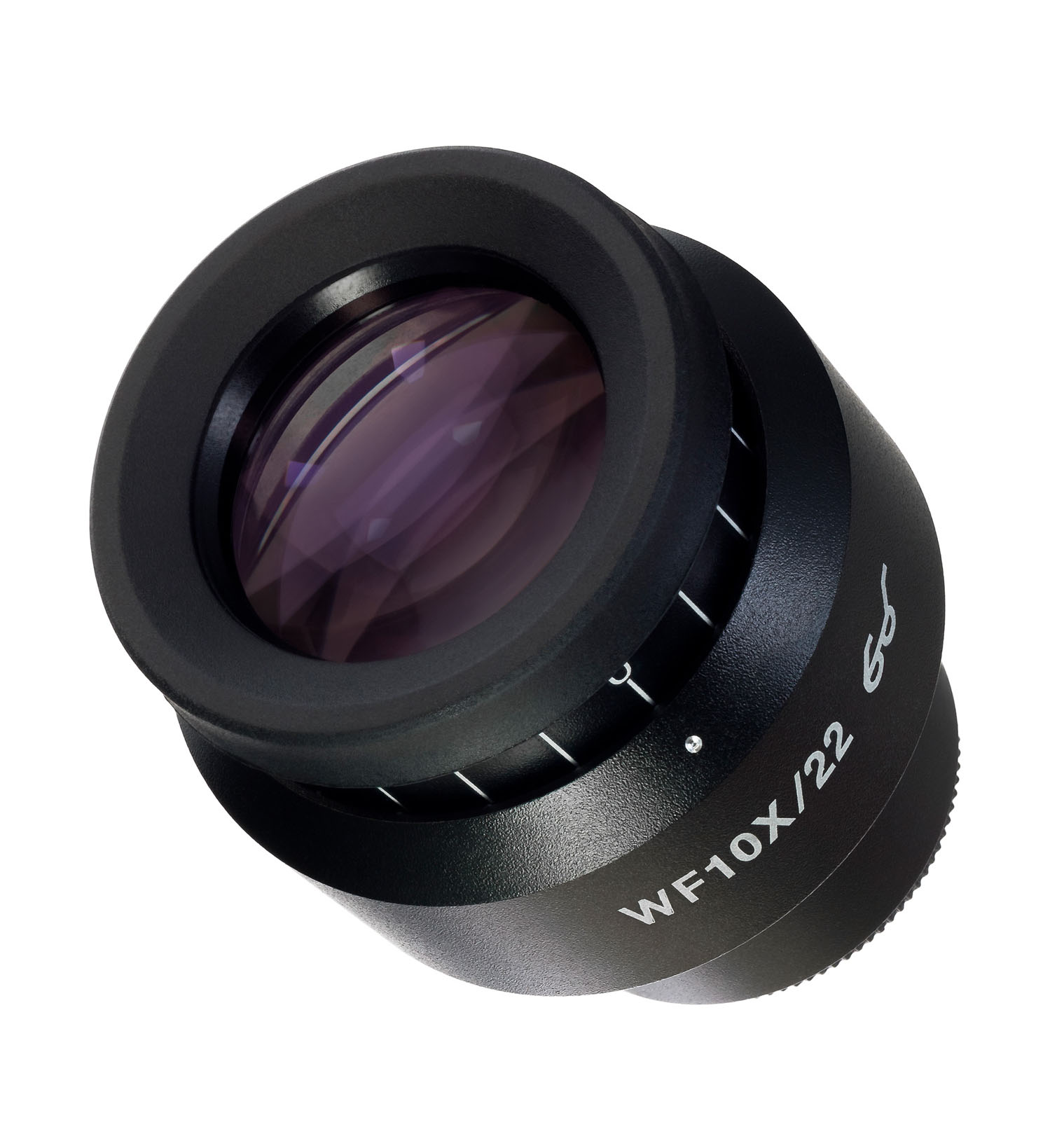

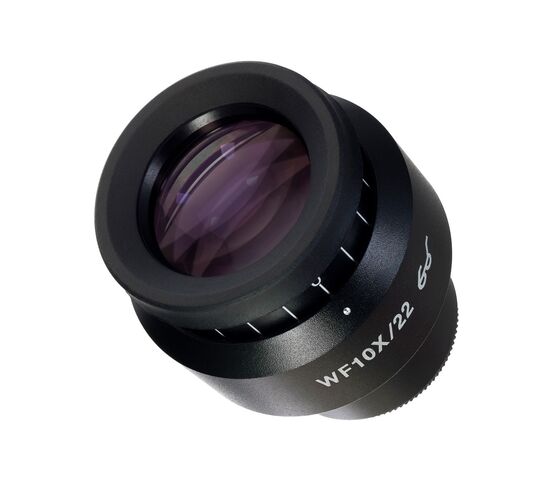

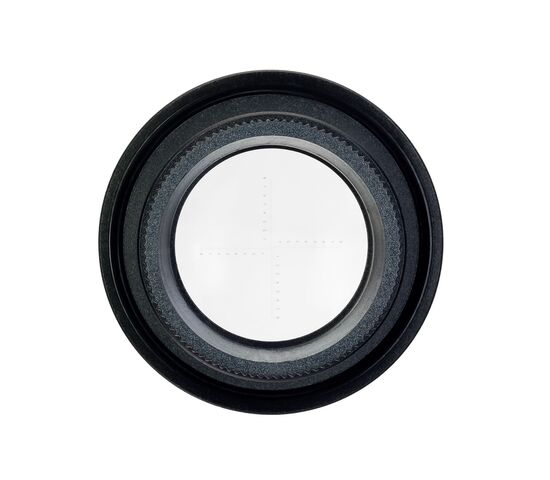

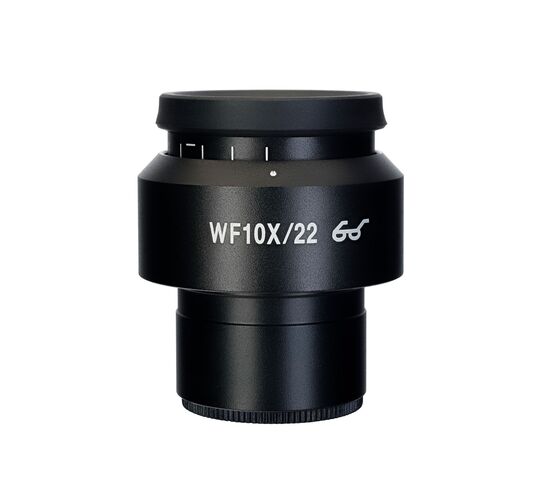

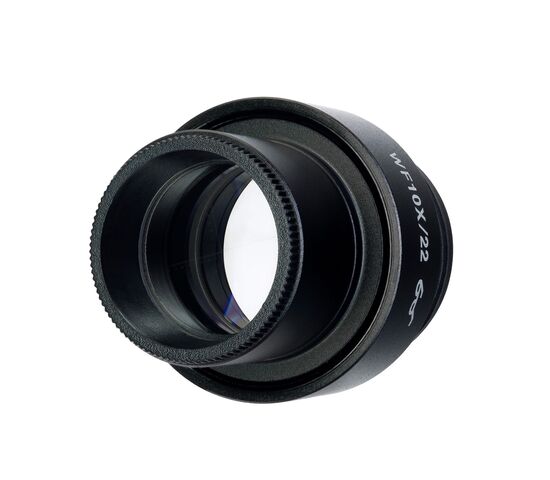

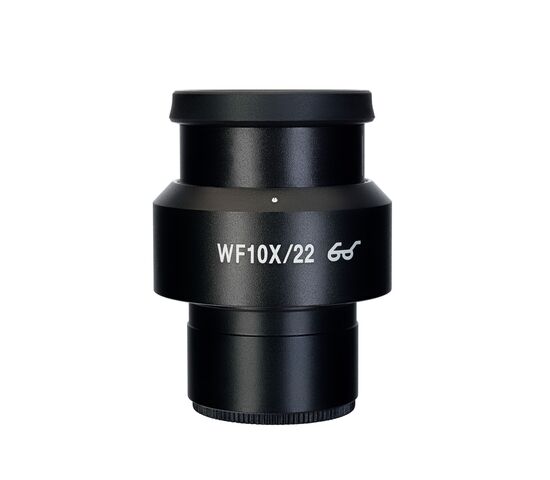

MAGUS SD10S со шкалой, которым заменяется стандартный окуляр с увеличением в 10 крат, применяется в работах, требующих линейного измерения структур изучаемых образцов в микронах или миллиметрах. Цена деления шкалы, встроенной в полевую диафрагму, составляет 0,1 мм, что оптимально для визуальных исследований мельчайших образцов. 30-милиметровый посадочный диаметр определяет совместимость аксессуара со множеством современных микроскопов.
Перед началом работы
Выберите, на каких объективах микроскопа будет проводиться работа. Настройте шкалу окуляра под каждый из них. Для этого используйте объект-микрометр (калибровочный слайд). Лучше всего для стереоскопического микроскопа подойдет линейка с ценой деления шкалы в 0,1 мм. Вначале разместите объект-микрометр на предметном столике микроскопа, затем сонастройте микроскоп с его шкалой. Чтобы завершить процедуру калибровки, отрегулируйте окуляр в тубусе так, чтобы штрихи обеих шкал заняли положение, параллельное друг другу.
Расчет цены деления шкалы окуляра для каждого увеличения объектива
Чтобы определить цену деления для любого объектива, воспользуйтесь формулой:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, рассчитанная на объект-микрометре (0,1 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
Зафиксируйте рассчитанные значения цены деления шкалы окуляра для каждого объектива.
Получение истинного линейного размера объекта
При измерении объекта необходимо сперва подсчитать число делений шкалы окуляра, которое занимает объект, затем умножить результат на цену деления шкалы, полученную ранее для выбранного увеличения объектива. Полученное число – истинная линейная величина объекта.
Совместимость:
- Микроскоп стереоскопический MAGUS Stereo 7B
- Микроскоп стереоскопический MAGUS Stereo 7T
- Микроскоп стереоскопический MAGUS Stereo 8B
- Микроскоп стереоскопический MAGUS Stereo 8T
- Оптическая голова MAGUS Stereo 7BH
- Оптическая голова MAGUS Stereo 7TH
- Оптическая голова MAGUS Stereo 8BH
- Оптическая голова MAGUS Stereo 8TH
