Описание

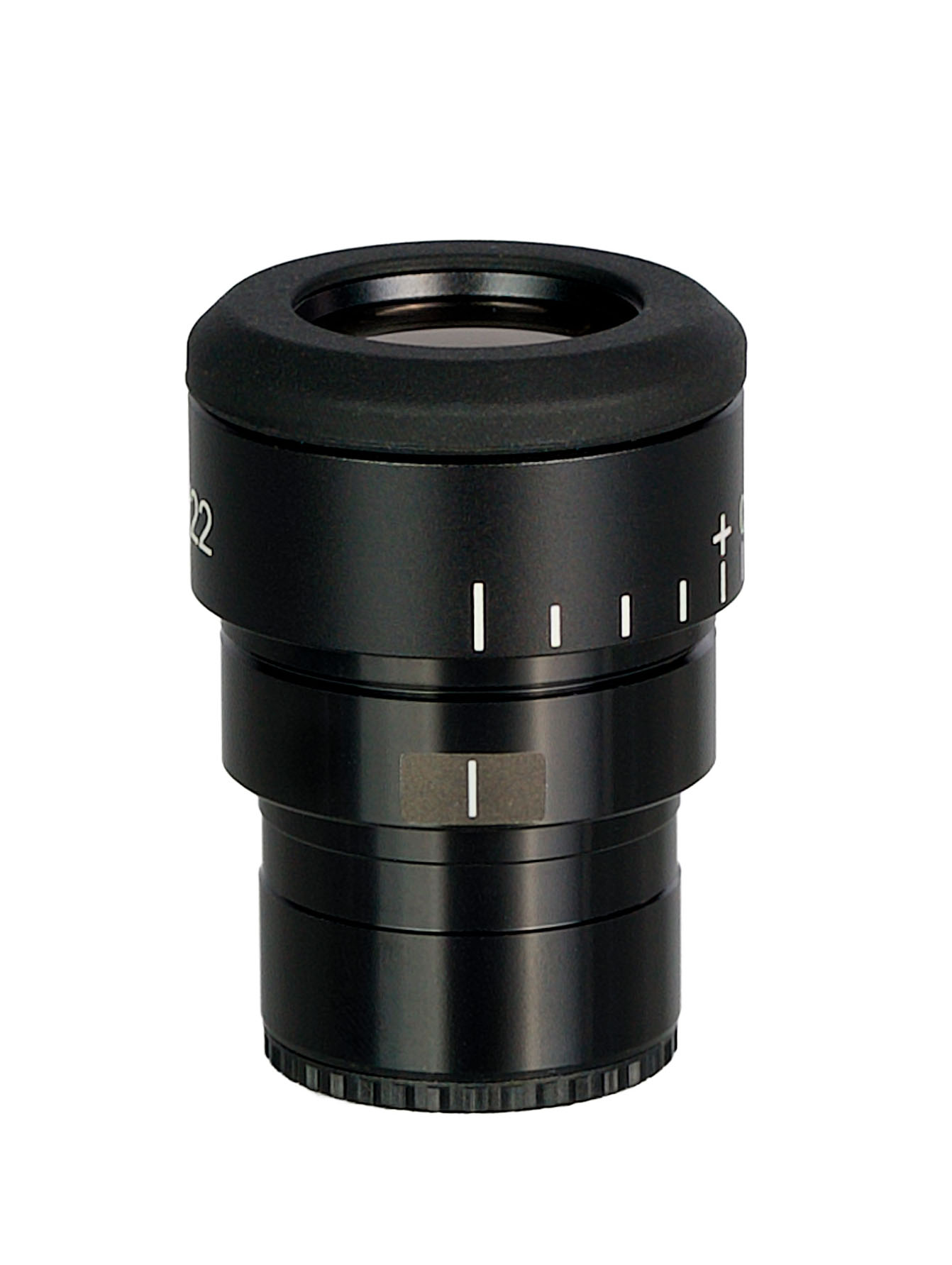

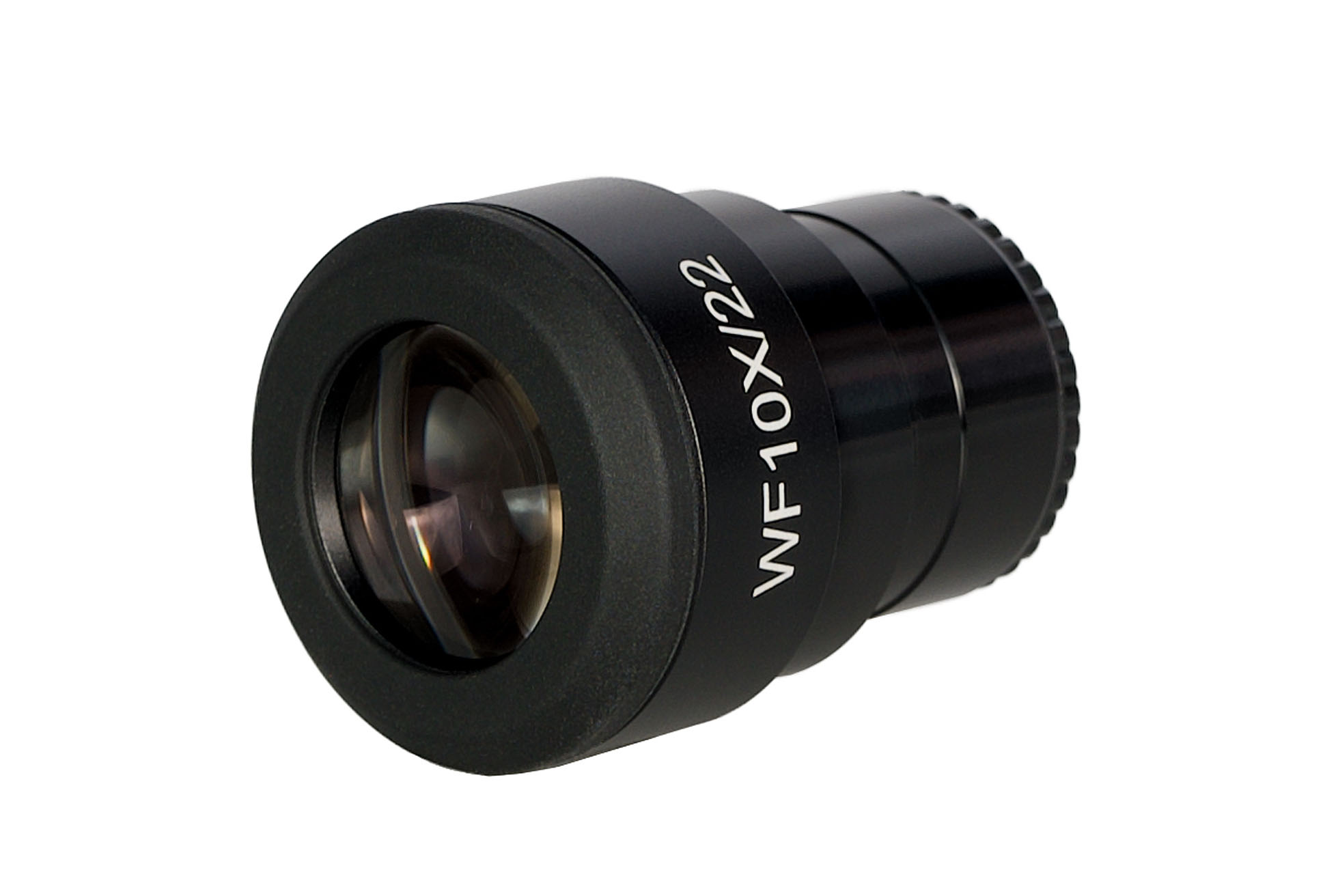

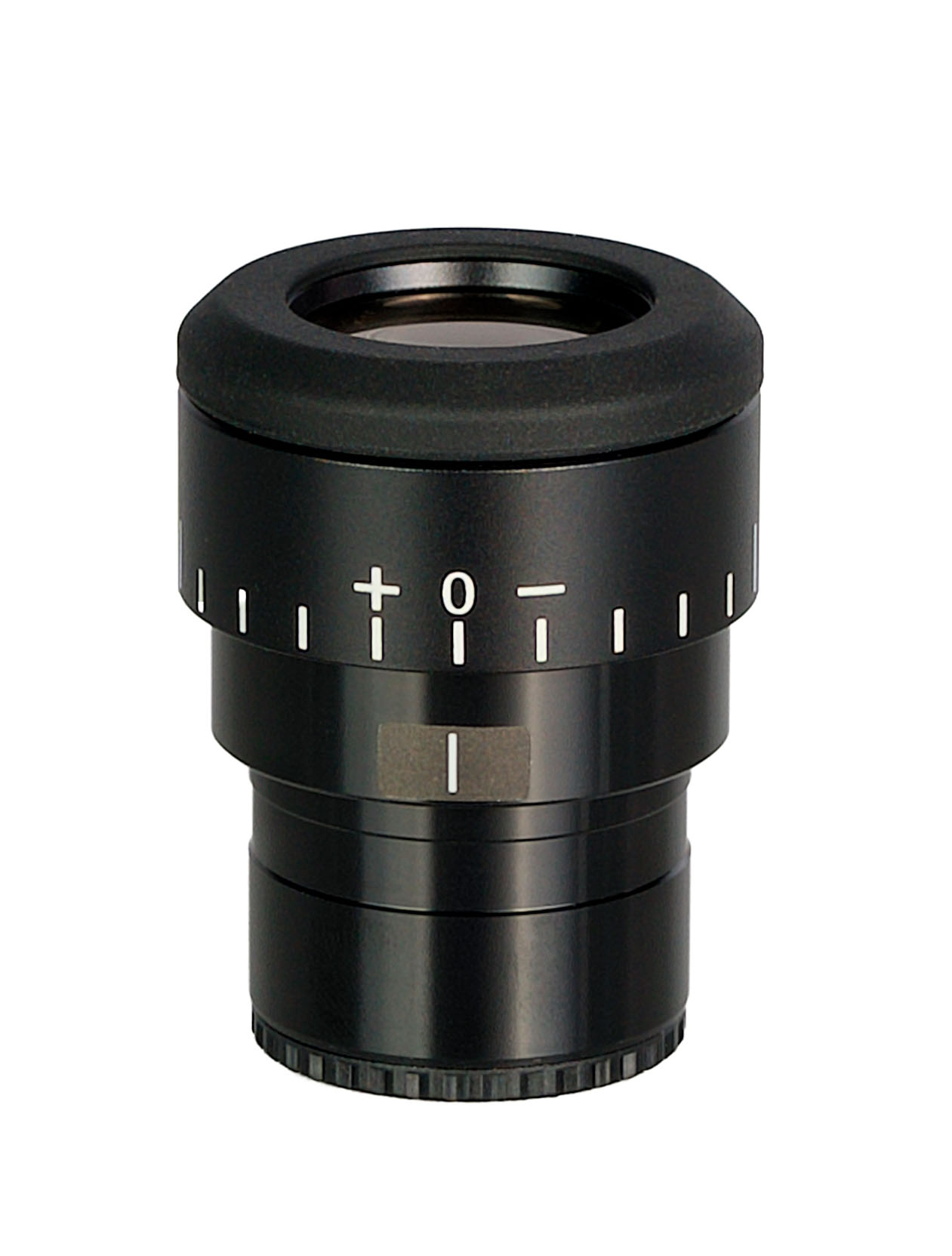

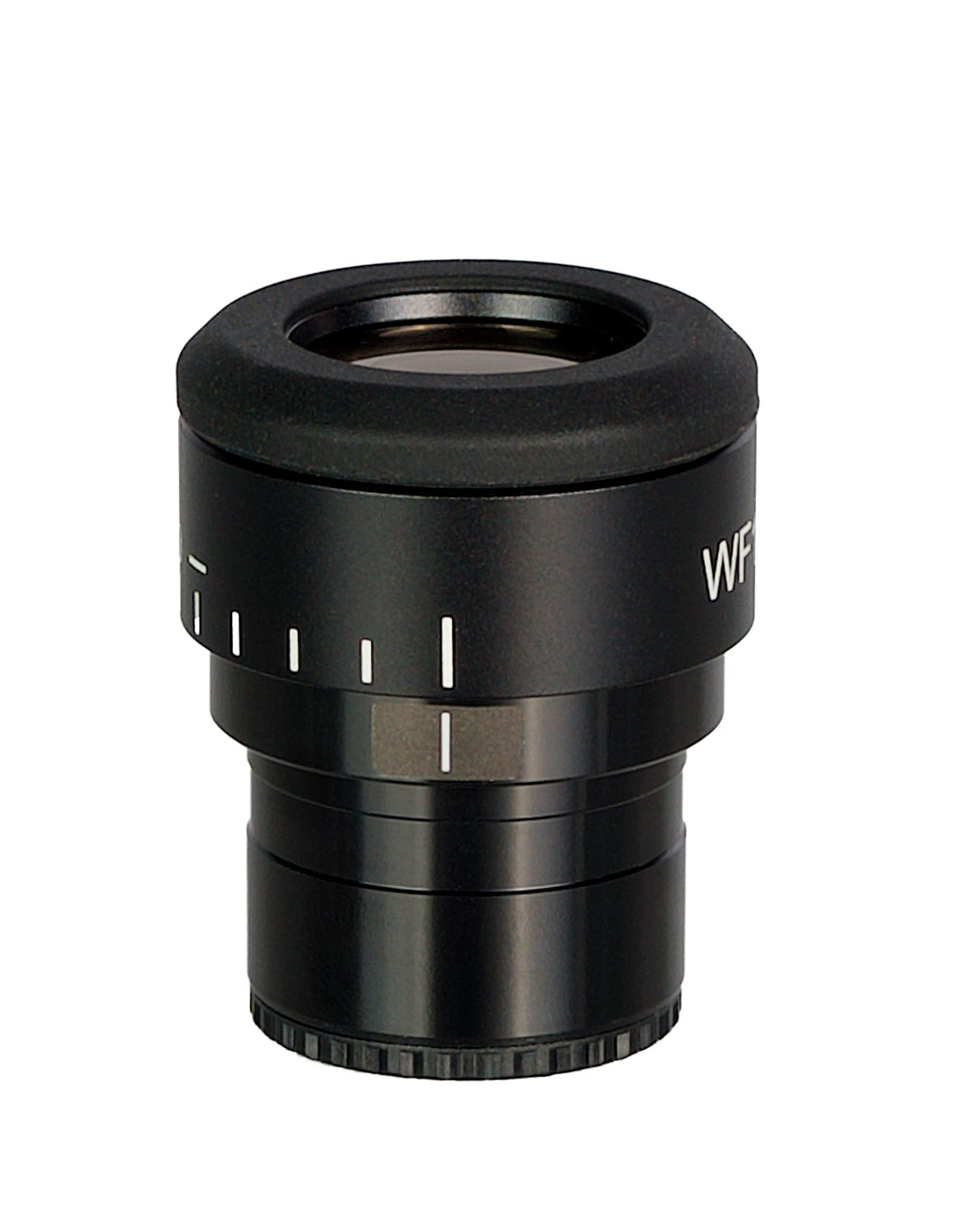

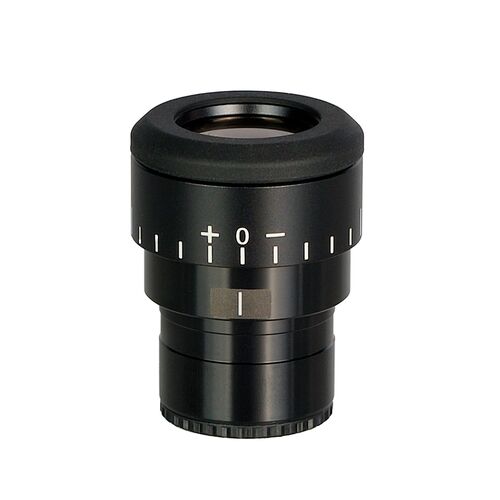

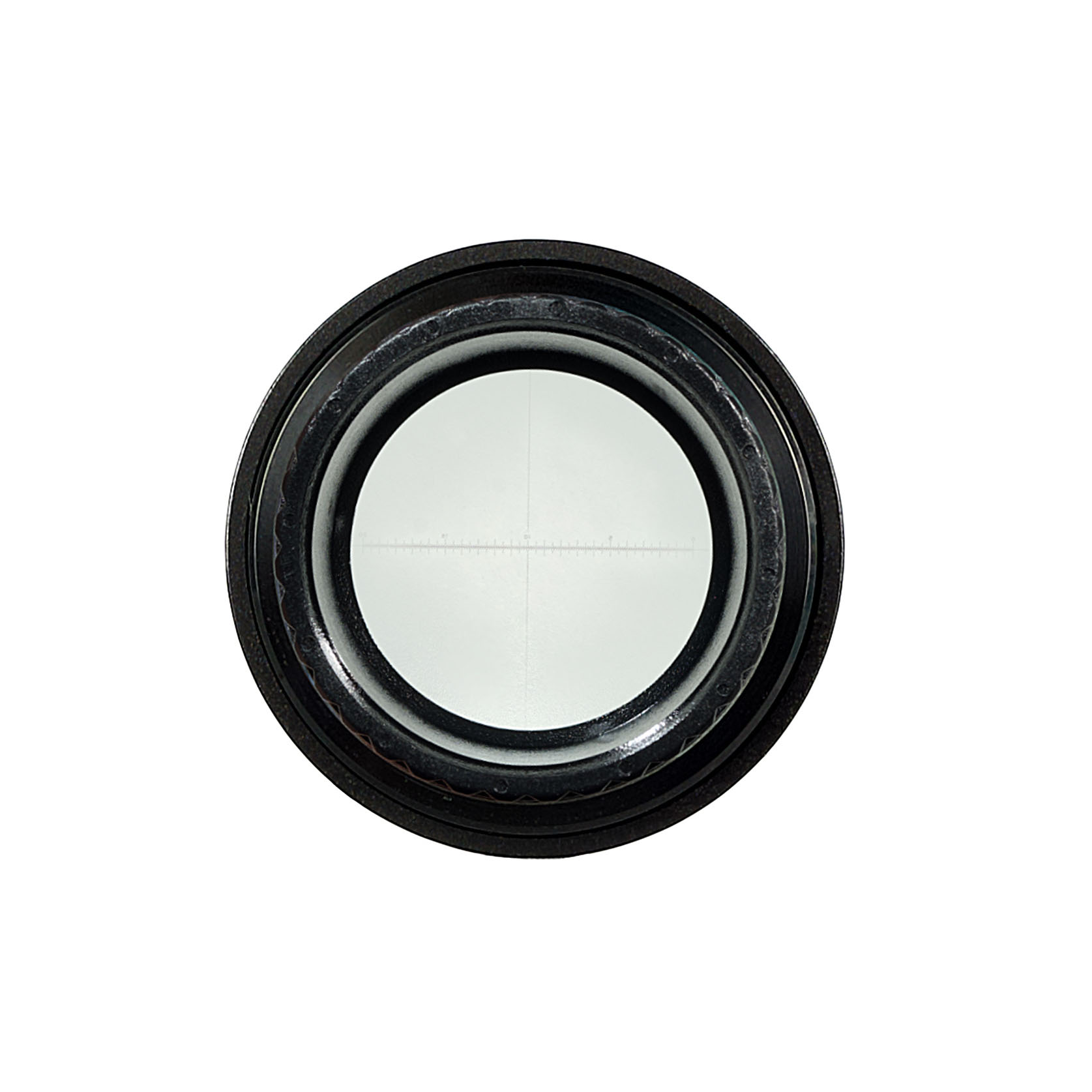

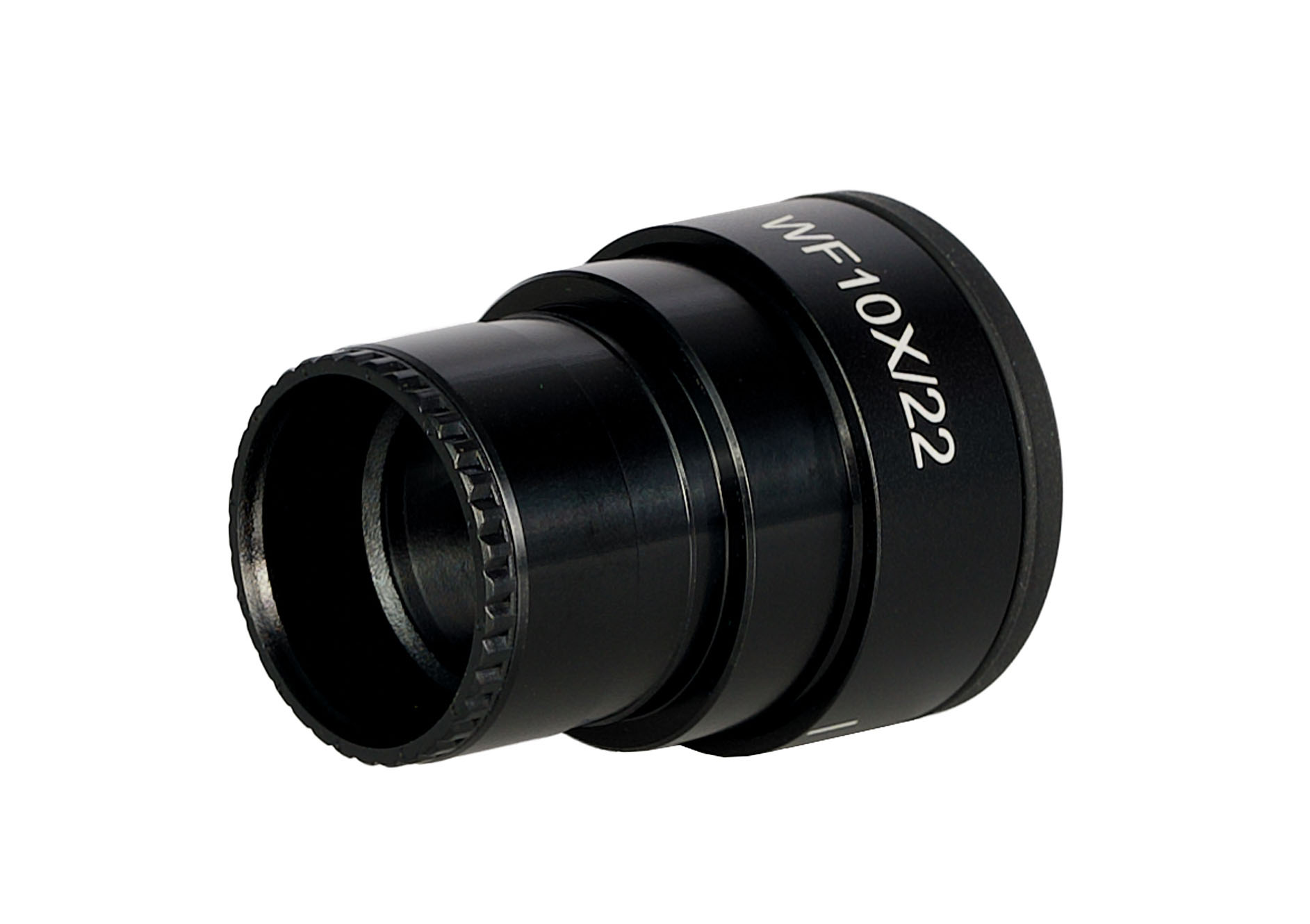

Окуляр ND10S от бренда MAGUS создан для задач линейного измерения образцов. Аксессуар оснащен измерительной шкалой в плоскости диаграммы, цена деления которой составляет 0,1 мм. Окуляр имеет кратность 10x. Посадочный диаметр равен 30 мм, что делает модель универсальной для совместимости с широким рядом микроскопов. Для комфортной работы с окуляром со шкалой используйте его в паре с окуляром такого же увеличения, но без шкалы.
Совместимость:
- Микроскоп биологический MAGUS Bio 260T
- Микроскоп биологический MAGUS Bio DH260
- Микроскоп биологический MAGUS Bio 270T
- Микроскоп биологический MAGUS Bio 290T
- Микроскоп биологический инвертированный MAGUS Bio V360
- Микроскоп люминесцентный MAGUS Lum 450L
- Микроскоп металлографический инвертированный MAGUS Metal V790 DIC
- Микроскоп поляризационный MAGUS Pol 890
Подготовка к работе
Первым шагом в работе с окуляром является калибровка под каждый объектив, с которым аксессуар будет использоваться. Потребуется калибровочный слайд. Разместив его на предметном столике, нужно сфокусировать микроскоп и поворачивать окуляр до тех пор, пока шкалы слайда и окуляра не станут параллельны друг другу.
Расчет цены деления сетки окуляра для каждого объектива
При работе с объективами малой кратности необходимо посчитать, сколько делений сетки окуляра умещается в шкалу слайда.
Если же вы имеете дело с объективами средней и большой кратности, подсчитайте, сколько делений слайда умещается в делении сетки окуляра.
После для каждого объектива проводится расчет по формуле:
Е=ТL/A, где
E – цена деления сетки окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений сетки окуляра.
Запишите полученные значения для дальнейших расчетов.
Получение истинного линейного размера объекта
При измерении объекта вначале подсчитывают число делений сетки окуляра, которое занимает препарат. Результат умножают на цену деления сетки, подсчитанную ранее для выбранного объектива. Итоговое значение и будет истинной линейной величиной образца.
