Описание

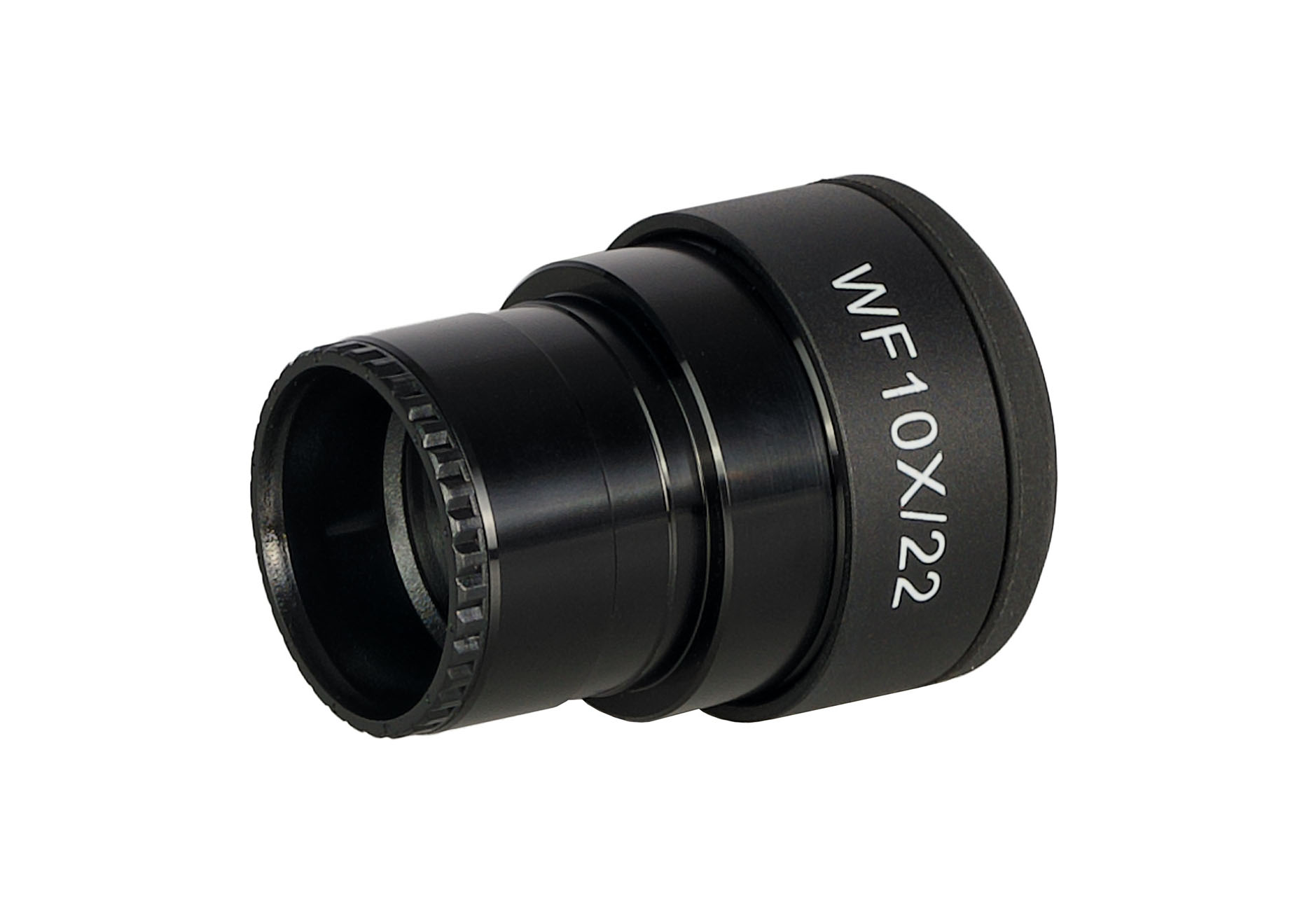

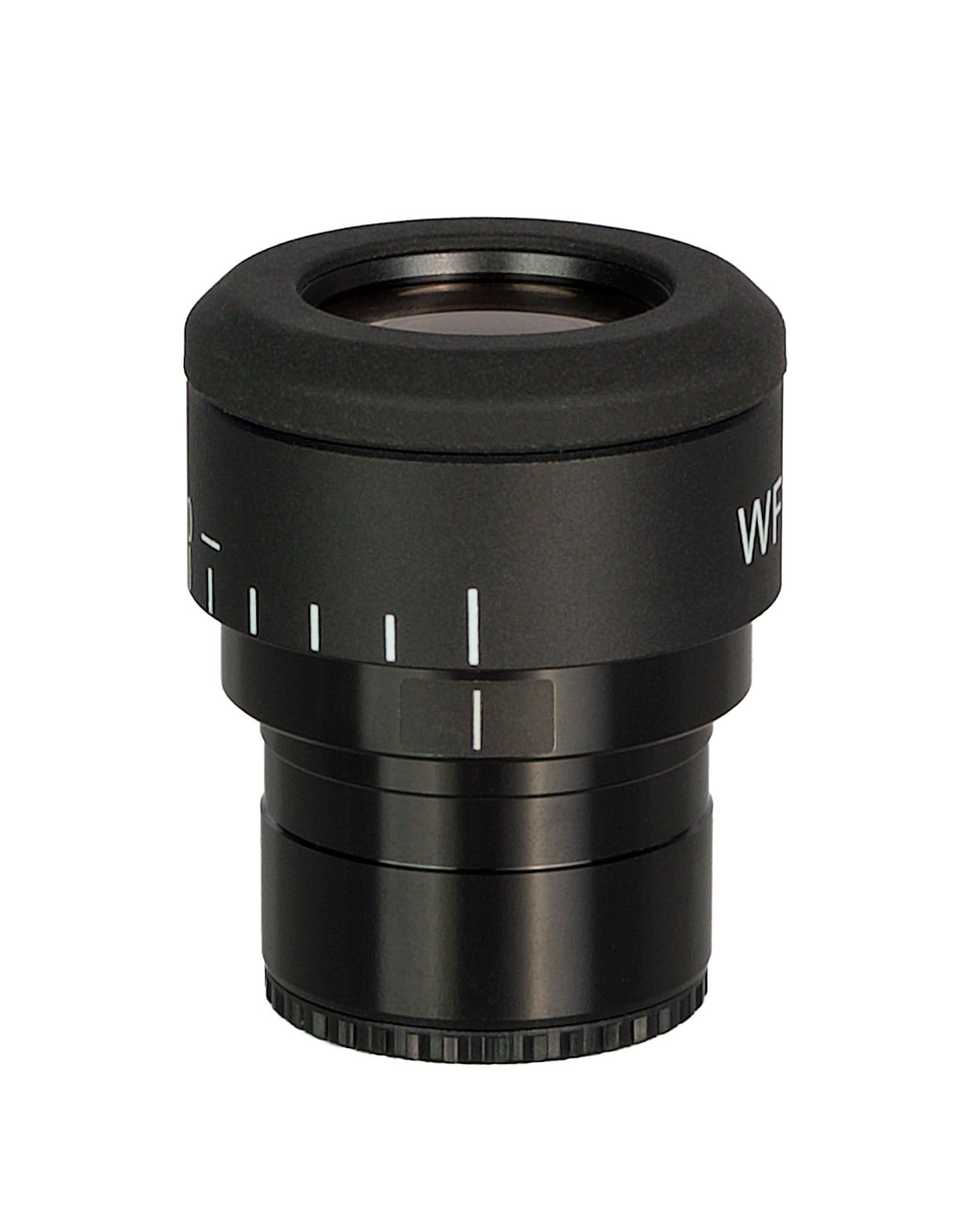

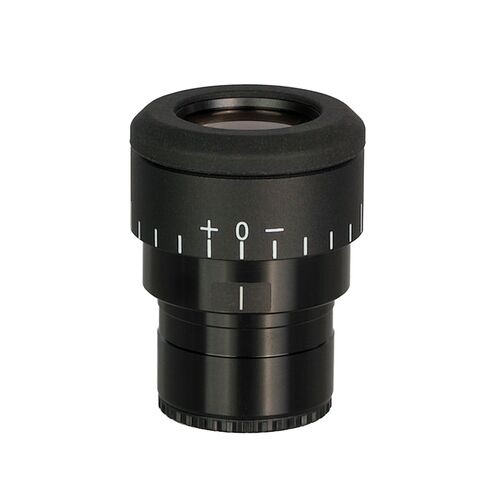

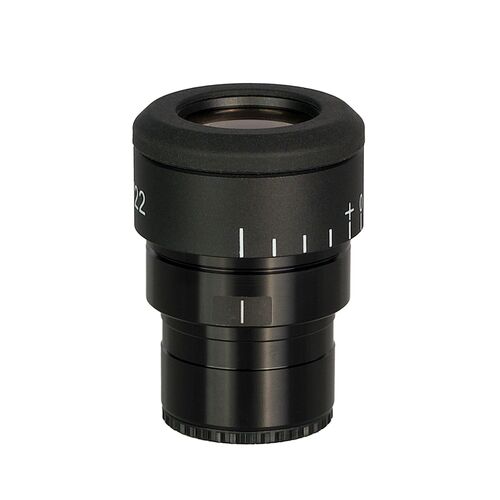

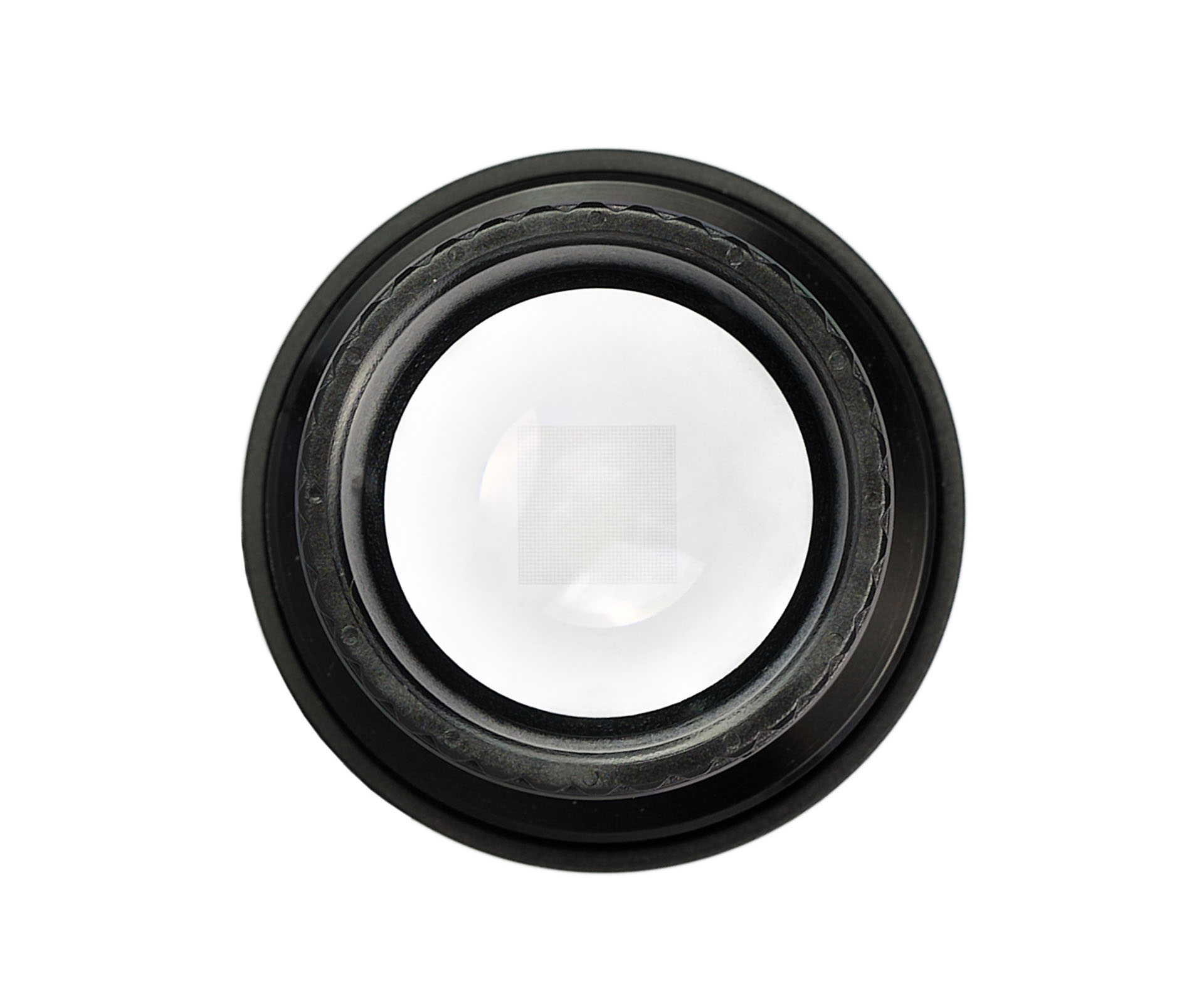

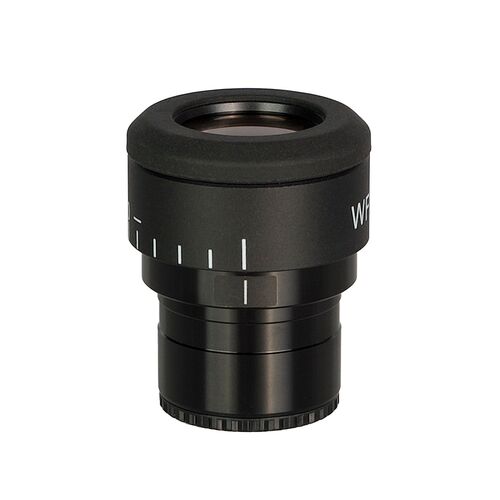

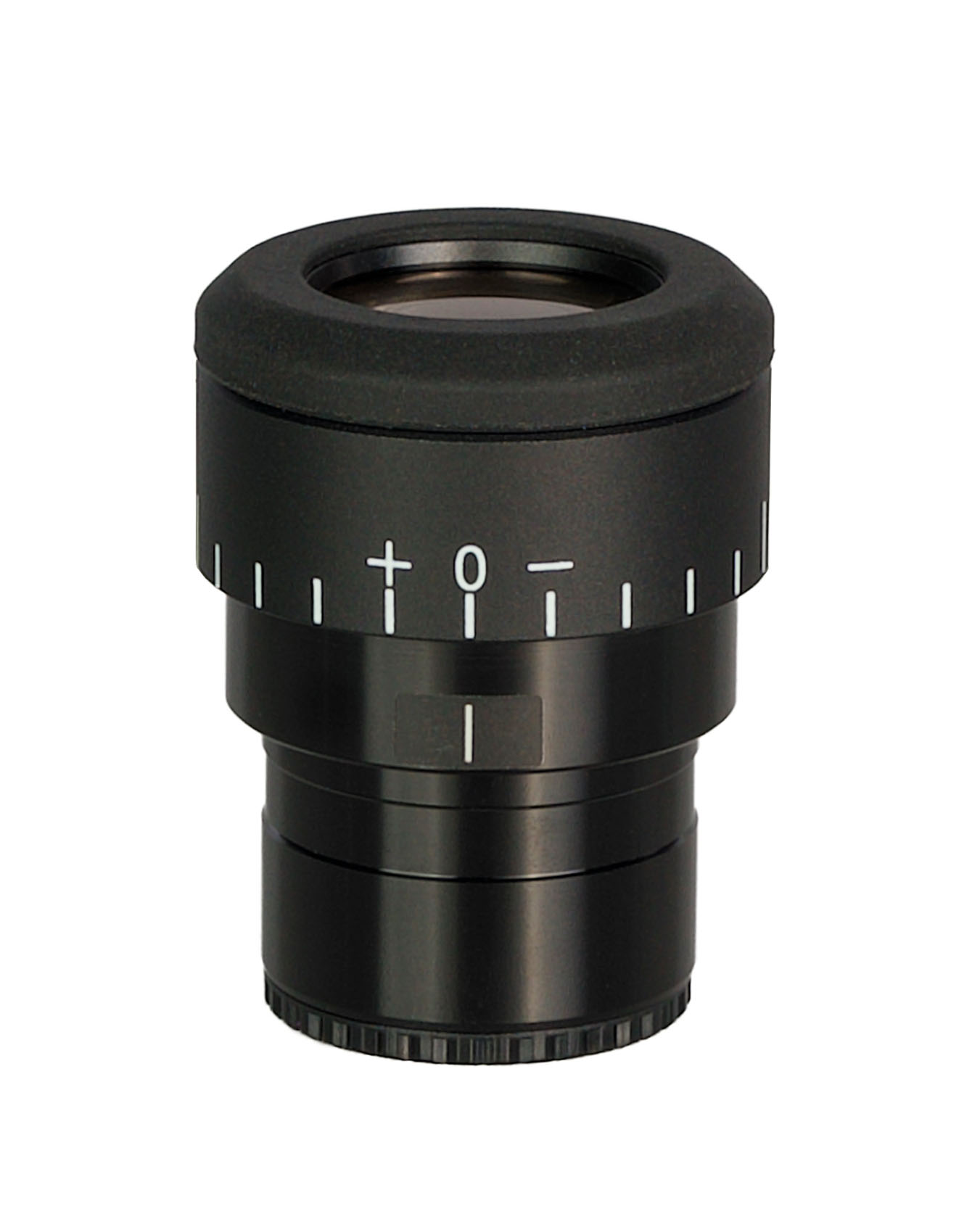

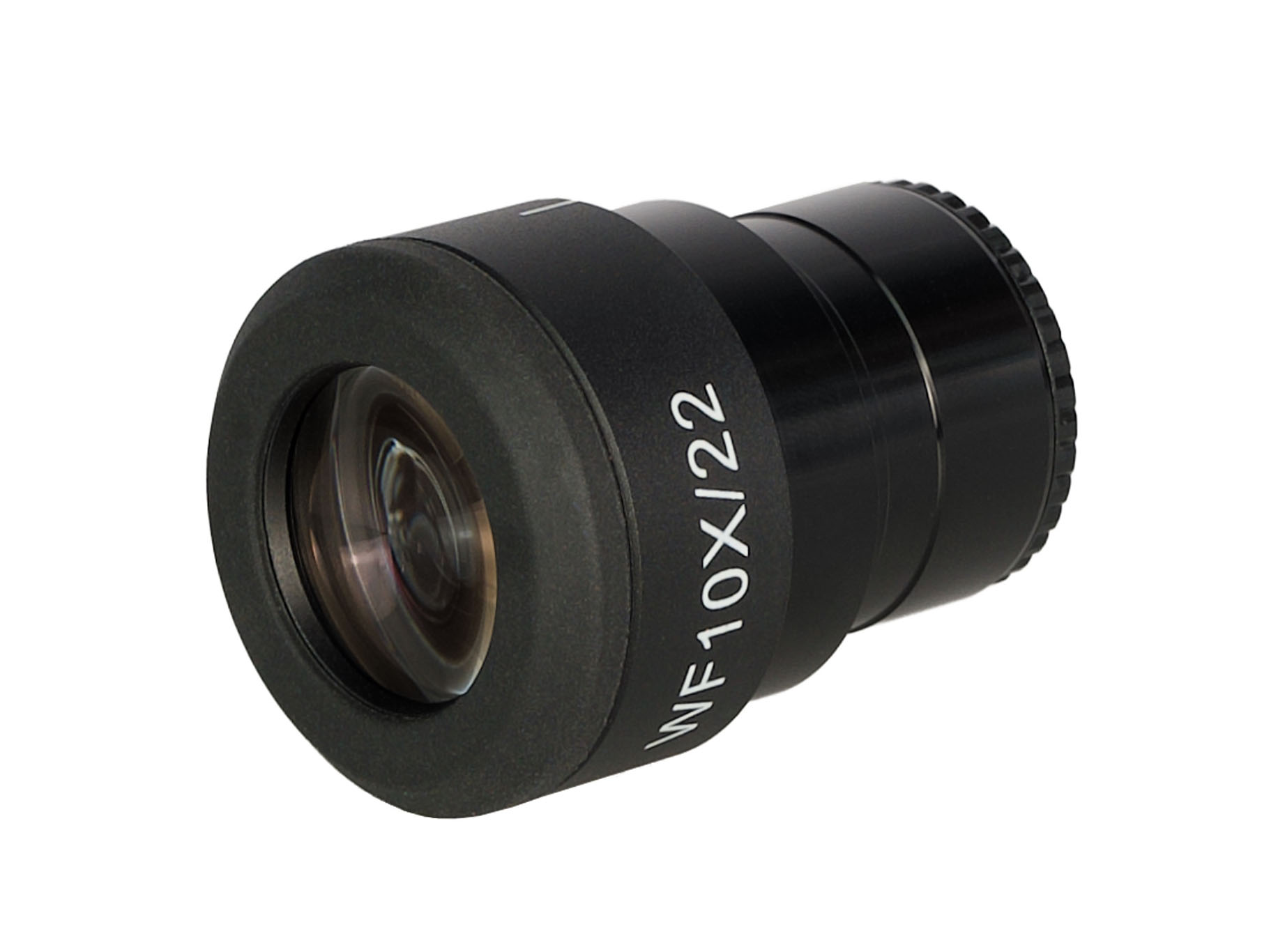

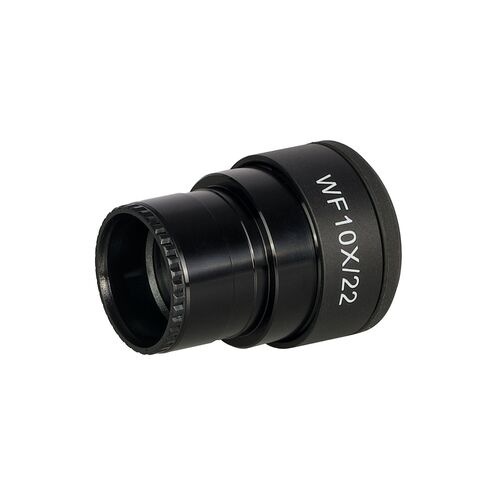

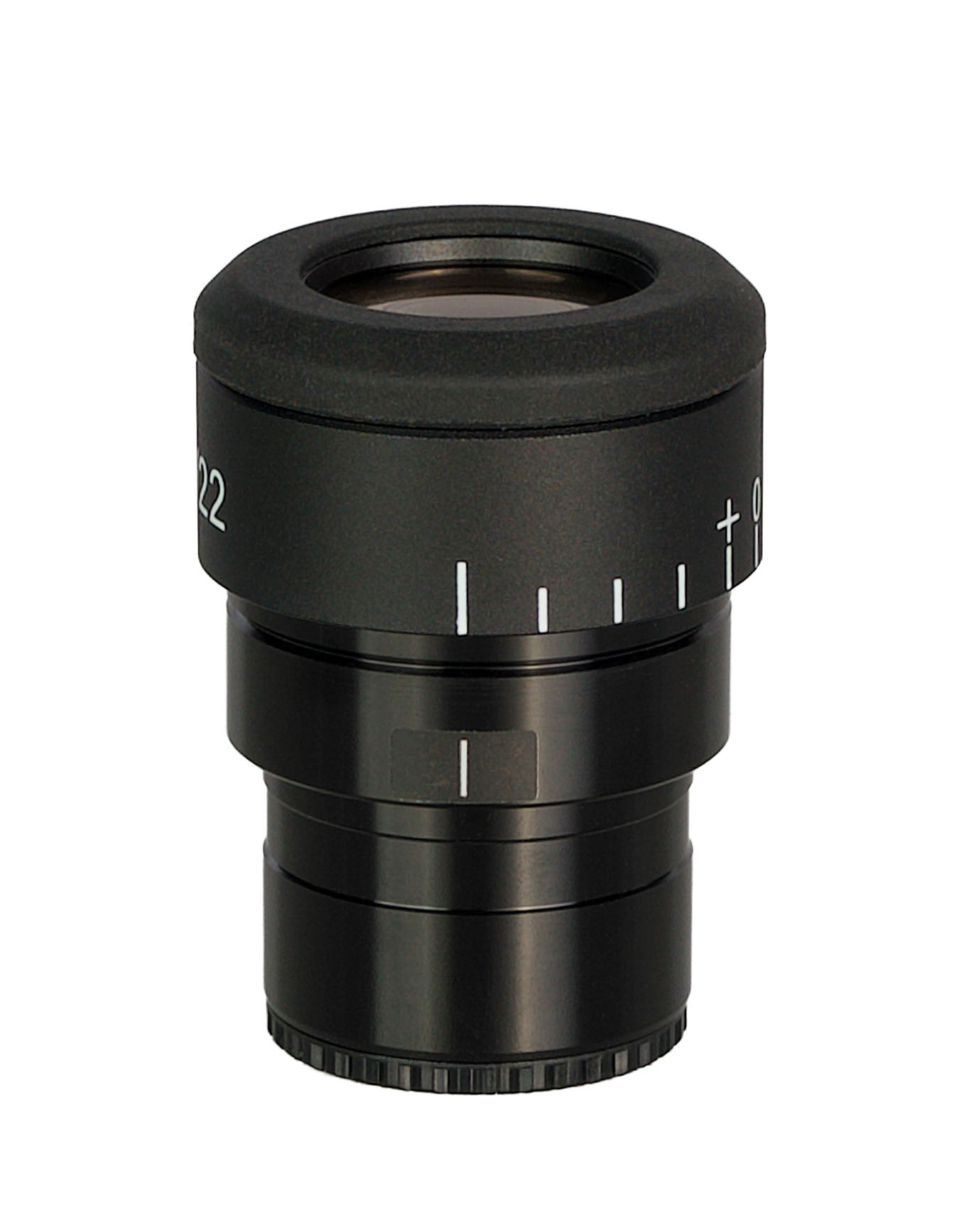

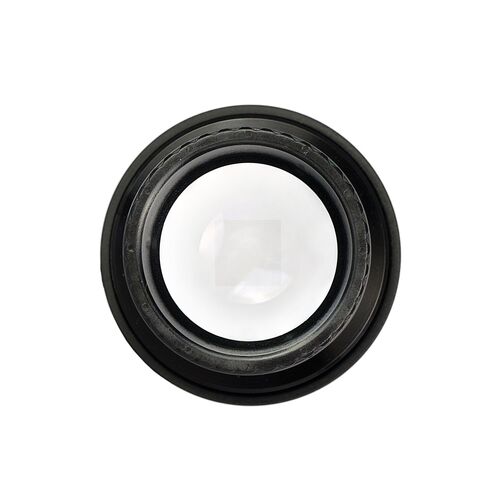

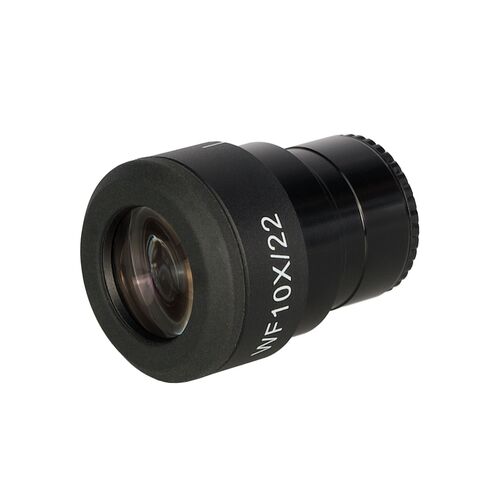

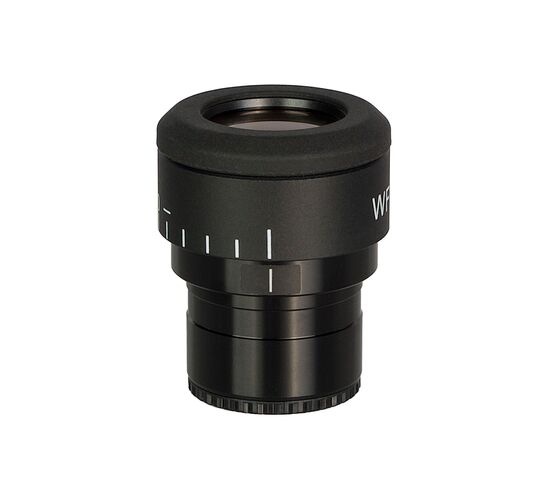

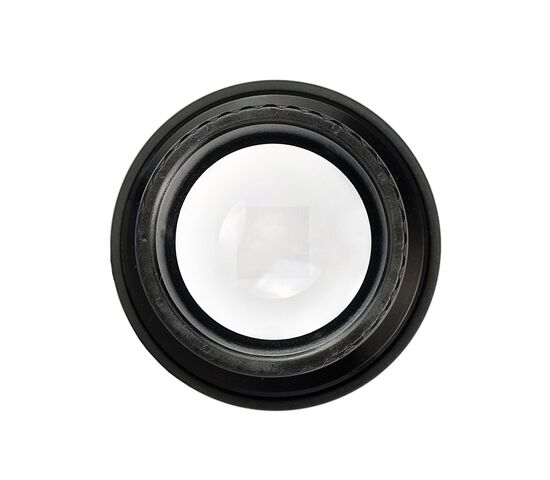

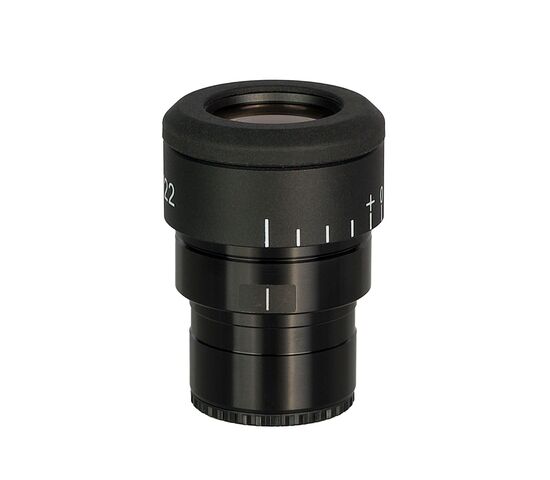

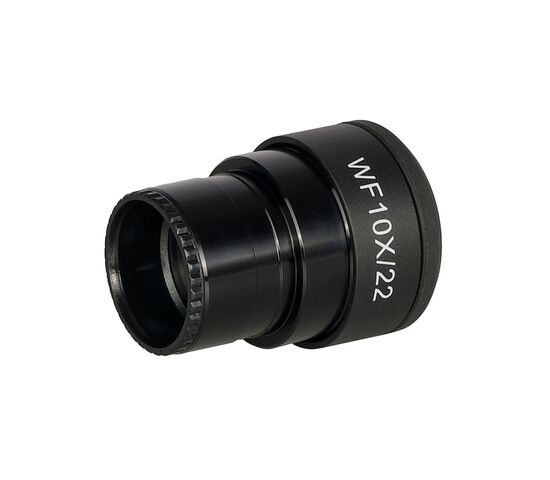

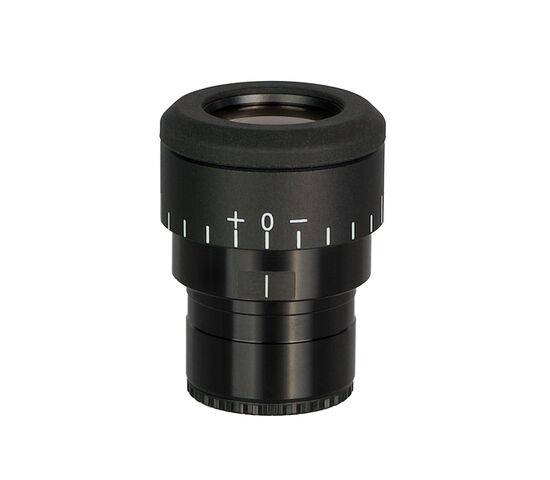

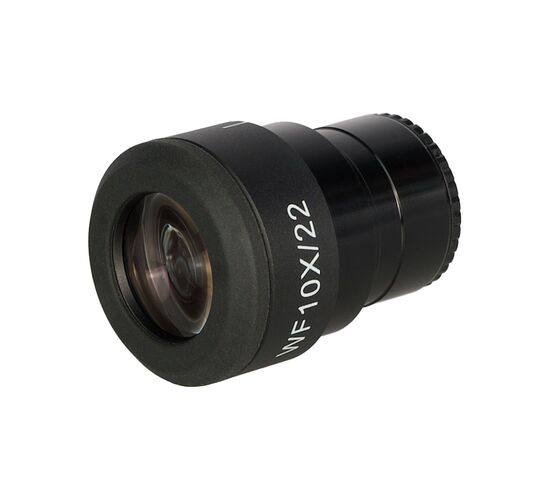

Окуляр MAGUS ND10R с сеткой создан для точных линейных замеров образцов, определения площадей структур и подсчета количества частиц сравнительным методом. Модель обладает увеличением 10х, диаметр обзора составляет 22 мм. Шкала, расположенная в плоскости полевой диафрагмы, имеет деления в 0,1 мм. Окуляр предусматривает диоптрийную подстройку и совместим с приборами, окулярный тубус которых в диаметре составляет 30 мм.
Совместимость:
- Микроскоп биологический MAGUS Bio 260T
- Микроскоп биологический MAGUS Bio DH260
- Микроскоп биологический MAGUS Bio 270T
- Микроскоп биологический MAGUS Bio 290T
- Микроскоп биологический инвертированный MAGUS Bio V360
- Микроскоп люминесцентный MAGUS Lum 450L
- Микроскоп металлографический инвертированный MAGUS Metal V790 DIC
- Микроскоп поляризационный MAGUS Pol 890
Подготовка к работе
Первым шагом в работе с окуляром является калибровка под каждый объектив, с которым аксессуар будет использоваться. Потребуется калибровочный слайд. Разместив его на предметном столике, нужно сфокусировать микроскоп и поворачивать окуляр до тех пор, пока шкалы слайда и окуляра не станут параллельны друг другу.
Расчет цены деления сетки окуляра для каждого объектива
При работе с объективами малой кратности необходимо посчитать, сколько делений сетки окуляра умещается в шкалу слайда.
Если же вы имеете дело с объективами средней и большой кратности, подсчитайте, сколько делений слайда умещается в делении сетки окуляра.
После для каждого объектива проводится расчет по формуле:
Е=ТL/A, где
E – цена деления сетки окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений сетки окуляра.
Запишите полученные значения для дальнейших расчетов.
Получение истинного линейного размера объекта
При измерении объекта вначале подсчитывают число делений сетки окуляра, которое занимает препарат. Результат умножают на цену деления сетки, подсчитанную ранее для выбранного объектива. Итоговое значение и будет истинной линейной величиной образца.
Расчет площади объекта
Для определения площади структуры исследуемого объекта понадобится подсчитать количество квадратов сетки, которые эта структура занимает. Если структура занимает только часть квадрата, то необходимо предварительно установить правило, как этот квадрат следует учитывать в итоговом подсчете: игнорировать или складывать с результатом. Обратите внимание: окуляр с сеткой следует использовать исключительно для приблизительной оценки площади, для точного расчета рекомендуем использовать программу анализа изображений.
Подсчет количества частиц
Окуляр с сеткой может применяться и для сравнительного подсчета частиц в заданной области. Вначале понадобится установить количество мелких частиц в квадрате, а затем помножить его на количество квадратов. После сосчитайте количество крупных частиц во всей области. Полученные величины сравните.
