Описание

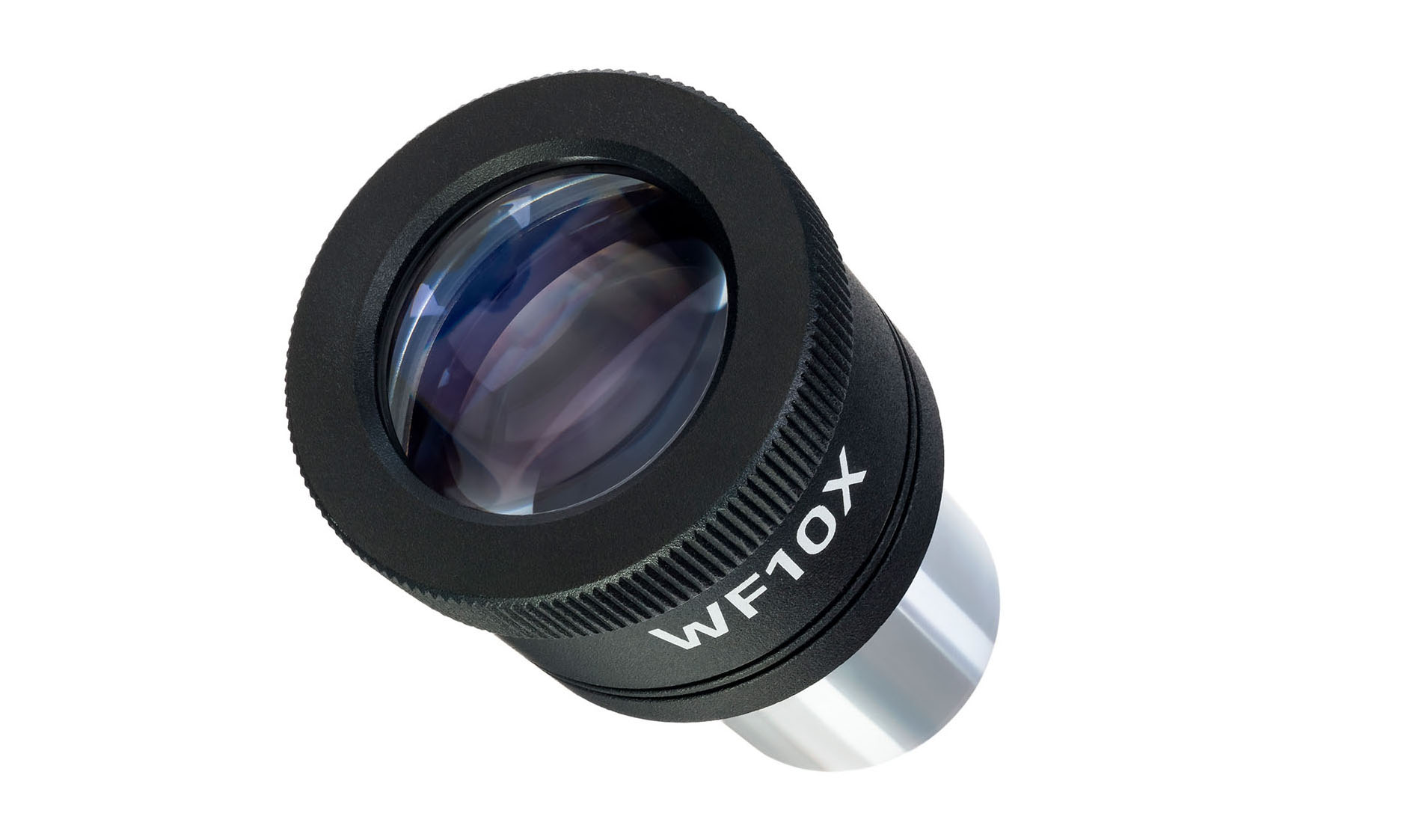

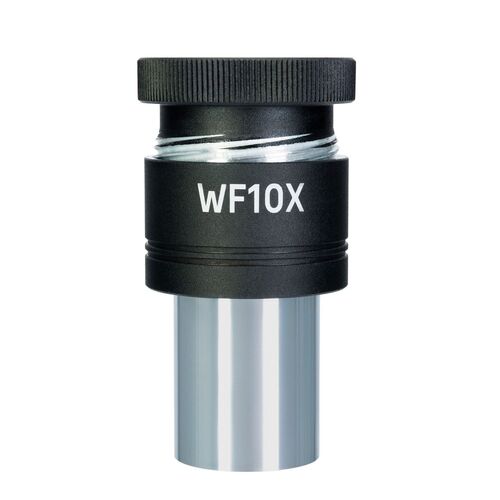

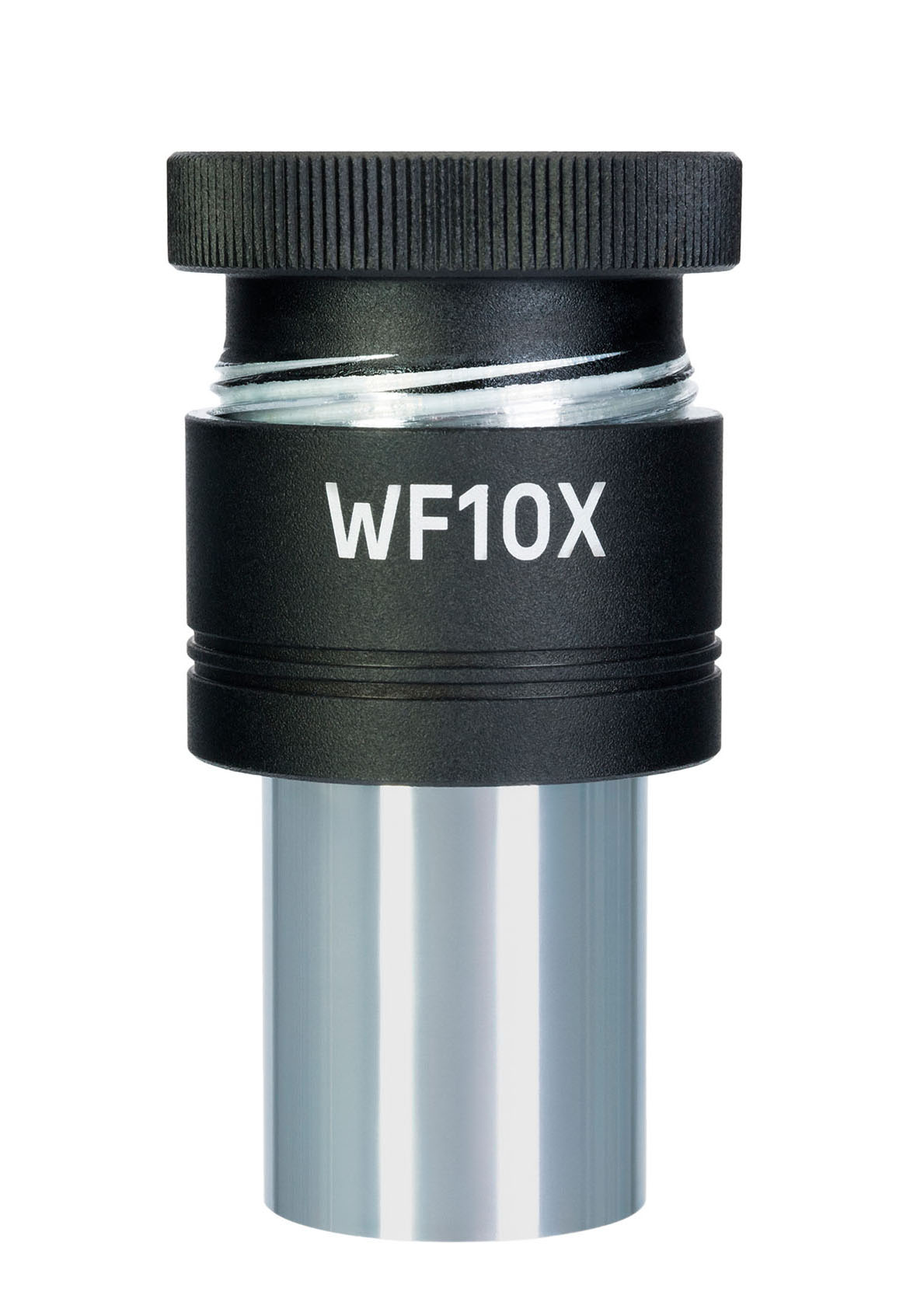

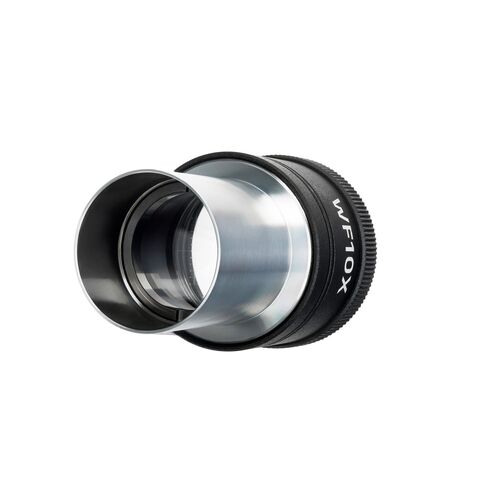

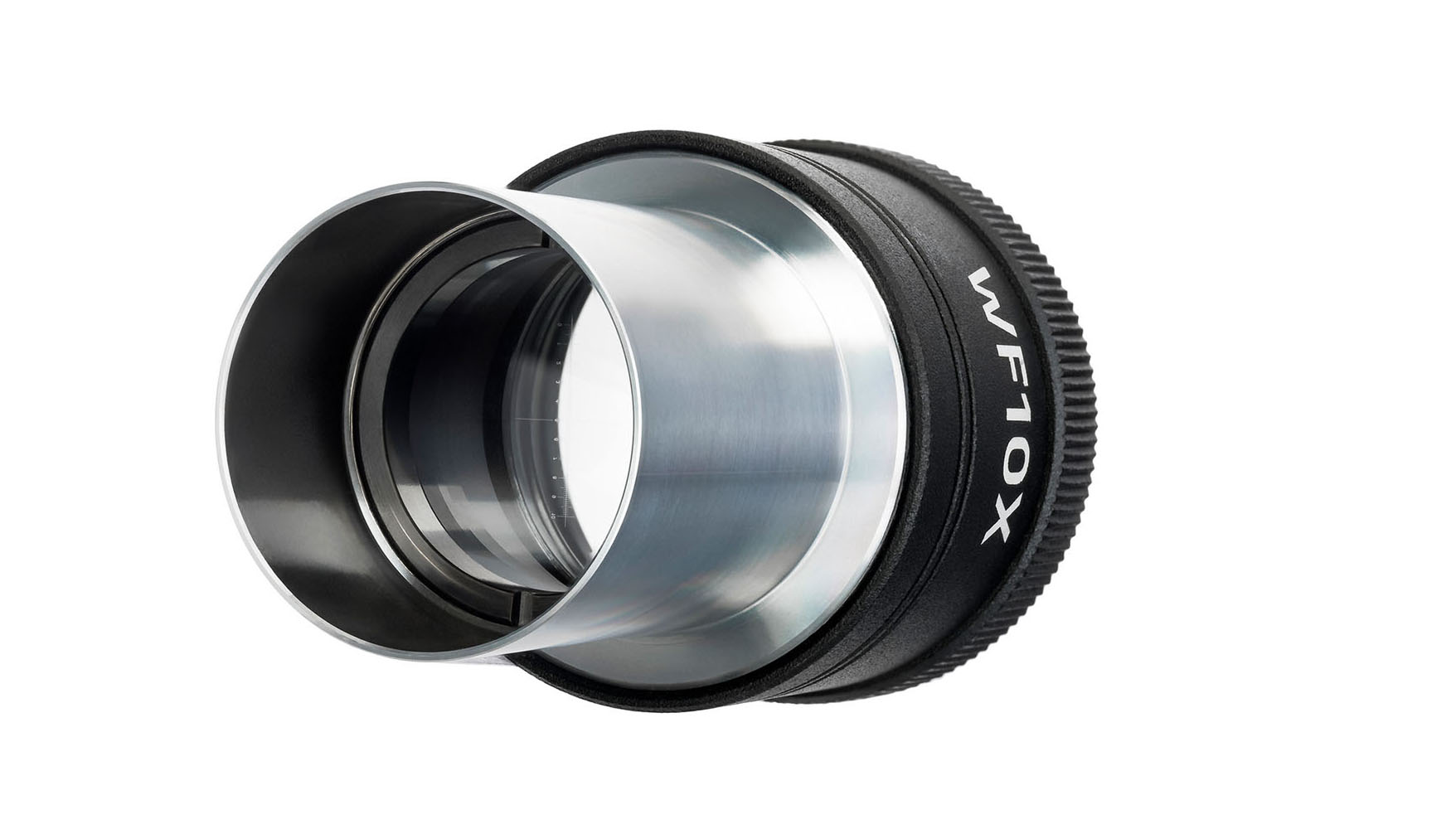

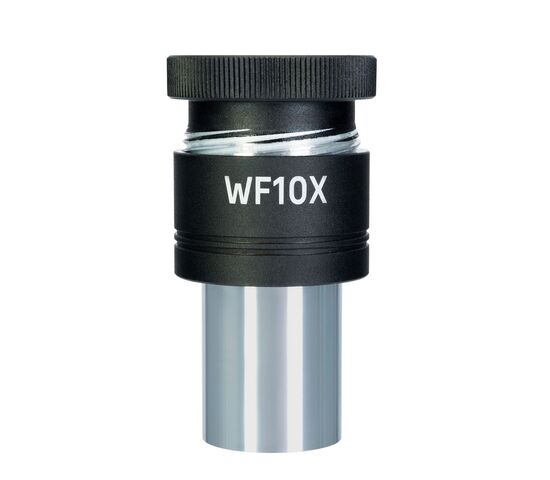

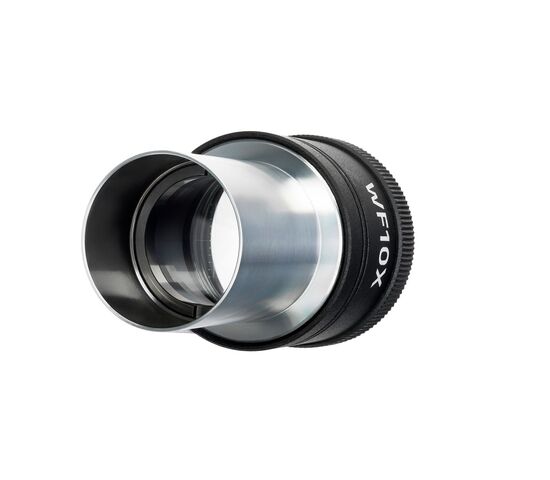

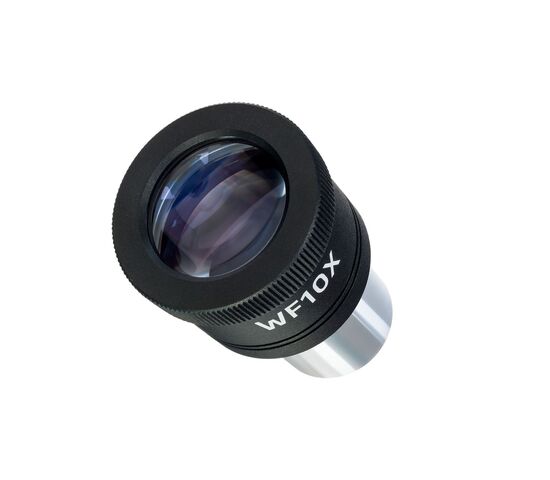

Окуляр E10S с увеличением 10 крат оснащен шкалой в плоскости полевой диафрагмы. Он служит как обычный окуляр с десятикратным увеличением, и в качестве дополнительной функции может измерять размеры объектов или их элементов. Шкала имеет разметку в миллиметрах и микронах. Для проведения измерений окуляр нужно сперва отградуировать под каждый объектив, который планируется использовать. Окуляр E10S усаживается в тубус стандарта 23,2 мм.
Градуировка
Для проведения градуировки понадобится калибровочный слайд с делением шкалы 0,01 мм. Положите слайд на предметный столик и сфокусируйте микроскоп на его шкалу. Затем вращайте окуляр в трубке до тех пор, пока деления на шкалах слайда и окуляра не окажутся параллельными друг другу. Затем необходимо произвести расчет.
Расчет
Нужно высчитать, как соотносятся деления на шкалах окуляра и калибровочного слайда: сколько делений на шкале окуляра попадает в шкалу слайда (для объективов с малым увеличением) или сколько делений на слайде попадает в шкалу окуляра (для объективов со средним или большим увеличением). Затем нужно воспользоваться формулой:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
Число, которое получилось в результате подсчетов для каждого объектива, зафиксируйте.
Размер препарата высчитывается так: сначала определяют, сколько делений на шкале окуляра он занимал. Затем это число умножается на результат, полученный по формуле для каждого объектива. Это число и будет отражать линейную величину препарата.
Совместимость:
- Микроскоп биологический MAGUS Bio 230B
- Микроскоп биологический MAGUS Bio 230BL
- Микроскоп биологический MAGUS Bio 230T
- Микроскоп биологический MAGUS Bio 230TL
- Микроскоп поляризационный MAGUS Pol 850
